Вы можете ознакомиться и скачать презентацию на тему Общие сведения о бурении нефтяных и газовых скважин. Доклад-сообщение содержит 22 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Общие сведения о бурении нефтяных и газовых скважин

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Скважиной называется

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Элементы скважины Устье скважины– пересечение трассы скважины с дневной поверхностью Забой скважины– дно буровой скважины, перемещающееся в результате воздействия породоразрушающего инструмента на породу Стенки скважины– боковые поверхности буровой скважины Обсадная колонна– колонна соединенных между собой обсадных труб. Цементный стакан– раствор заполняющий пространство между стенкой скважины и обсадной трубой

Слайд 6

Описание слайда:

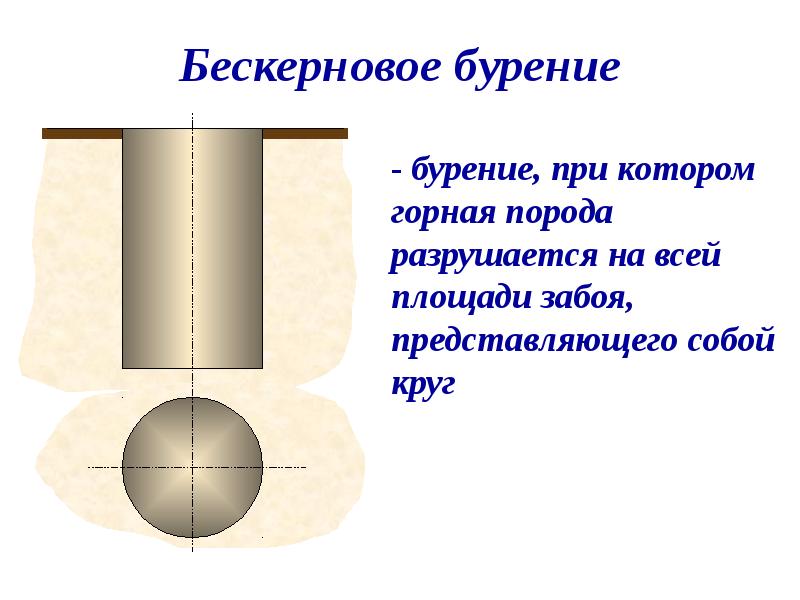

Бескерновое бурение

Слайд 7

Описание слайда:

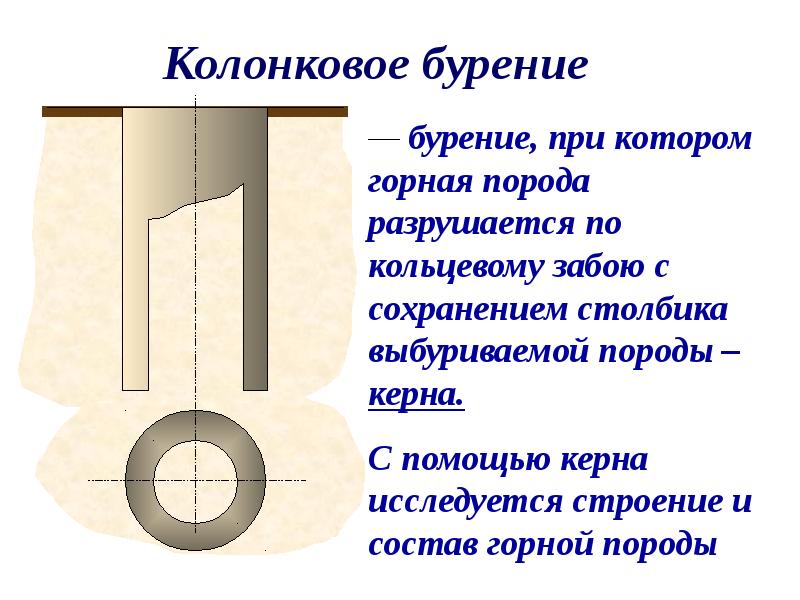

Колонковое бурение

Слайд 8

Описание слайда:

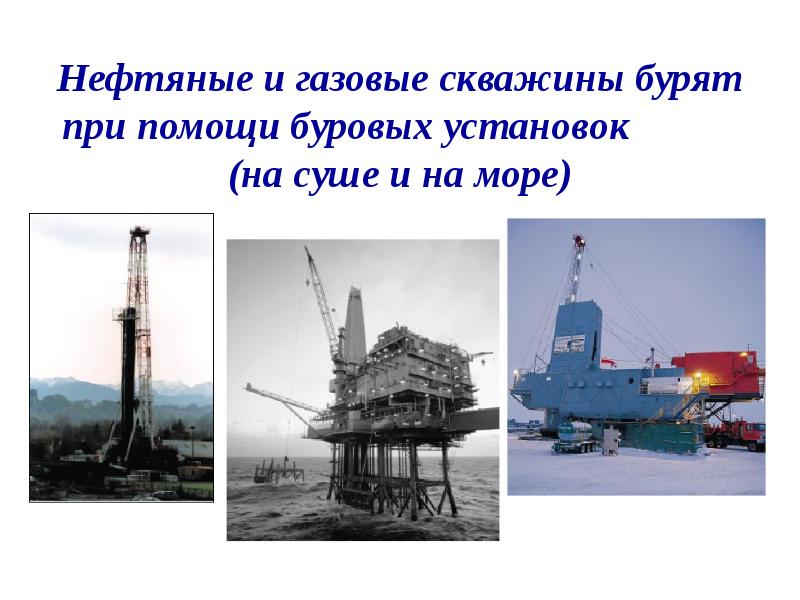

Нефтяные и газовые скважины бурят при помощи буровых установок (на суше и на море)

Слайд 9

Описание слайда:

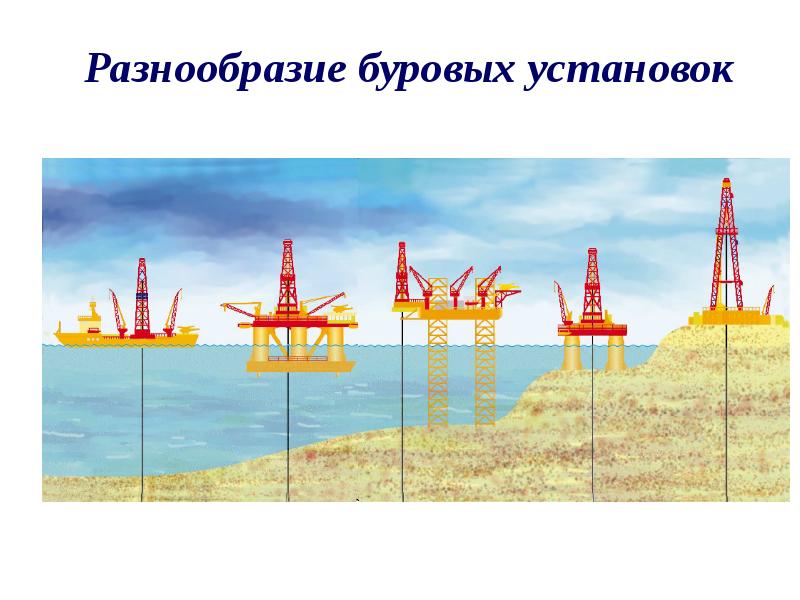

Разнообразие буровых установок

Слайд 10

Описание слайда:

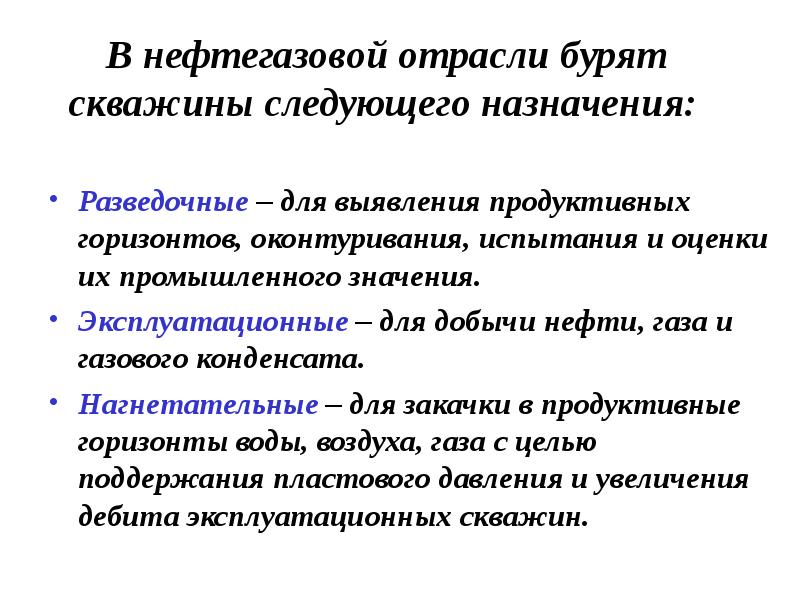

В нефтегазовой отрасли бурят скважины следующего назначения: Разведочные – для выявления продуктивных горизонтов, оконтуривания, испытания и оценки их промышленного значения. Эксплуатационные – для добычи нефти, газа и газового конденсата. Нагнетательные – для закачки в продуктивные горизонты воды, воздуха, газа с целью поддержания пластового давления и увеличения дебита эксплуатационных скважин.

Слайд 11

Описание слайда:

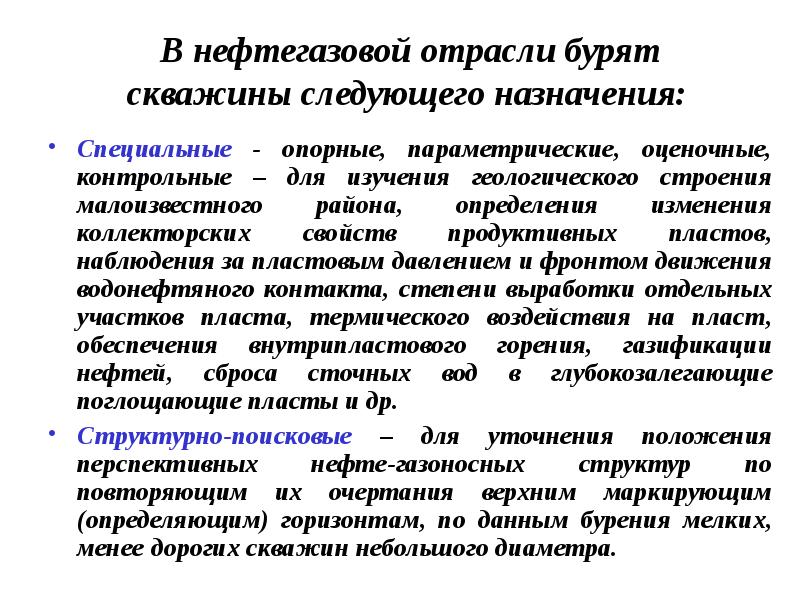

В нефтегазовой отрасли бурят скважины следующего назначения: Специальные - опорные, параметрические, оценочные, контрольные – для изучения геологического строения малоизвестного района, определения изменения коллекторских свойств продуктивных пластов, наблюдения за пластовым давлением и фронтом движения водонефтяного контакта, степени выработки отдельных участков пласта, термического воздействия на пласт, обеспечения внутрипластового горения, газификации нефтей, сброса сточных вод в глубокозалегающие поглощающие пласты и др. Структурно-поисковые – для уточнения положения перспективных нефте-газоносных структур по повторяющим их очертания верхним маркирующим (определяющим) горизонтам, по данным бурения мелких, менее дорогих скважин небольшого диаметра.

Слайд 12

Описание слайда:

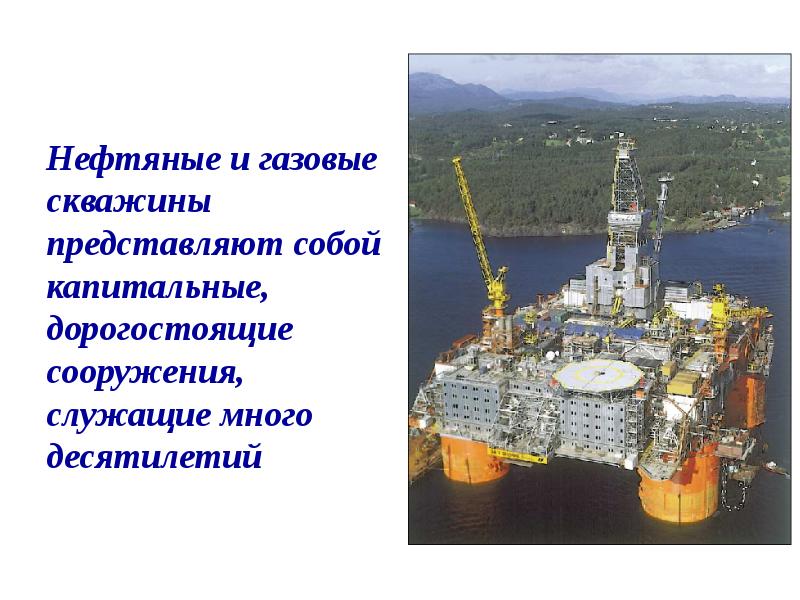

Нефтяные и газовые скважины представляют собой капитальные, дорогостоящие сооружения, служащие много десятилетий

Слайд 13

Описание слайда:

Бурение с морской платформы

Слайд 14

Описание слайда:

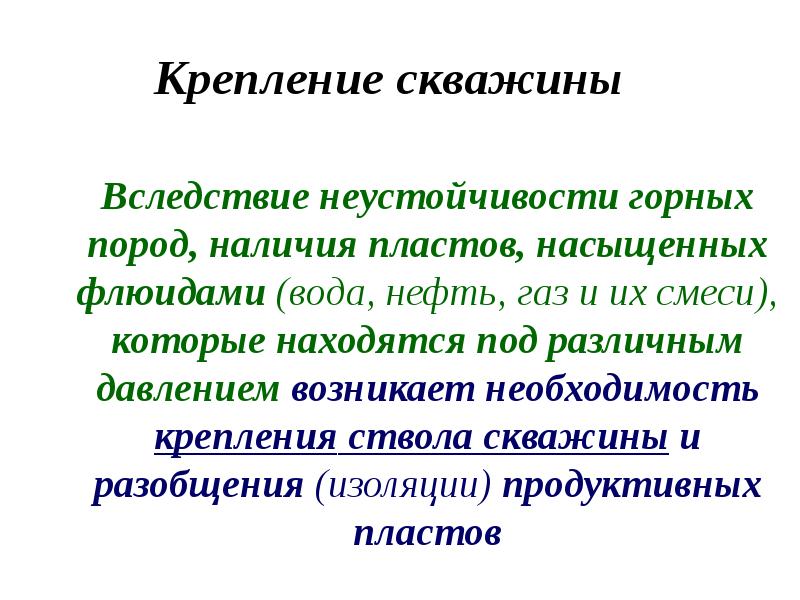

Вследствие неустойчивости горных пород, наличия пластов, насыщенных флюидами (вода, нефть, газ и их смеси), которые находятся под различным давлением возникает необходимость крепления ствола скважины и разобщения (изоляции) продуктивных пластов

Слайд 15

Описание слайда:

Крепление ствола скважины производится путем спуска в нее специальных труб, называемых обсадными

Слайд 16

Описание слайда:

Ряд обсадных труб, соединенных последовательно между собой, составляет обсадную колонну

Слайд 17

Описание слайда:

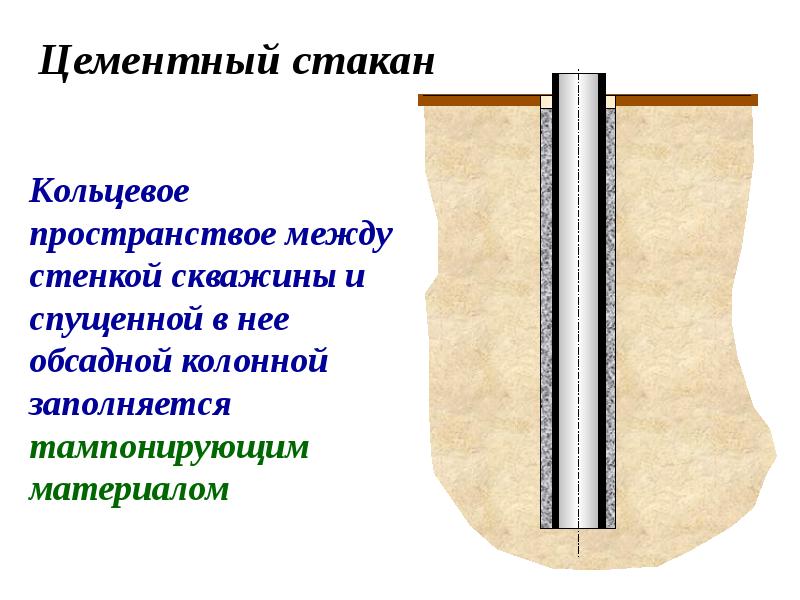

Кольцевое пространствое между стенкой скважины и спущенной в нее обсадной колонной заполняется тампонирующим материалом

Слайд 18

Описание слайда:

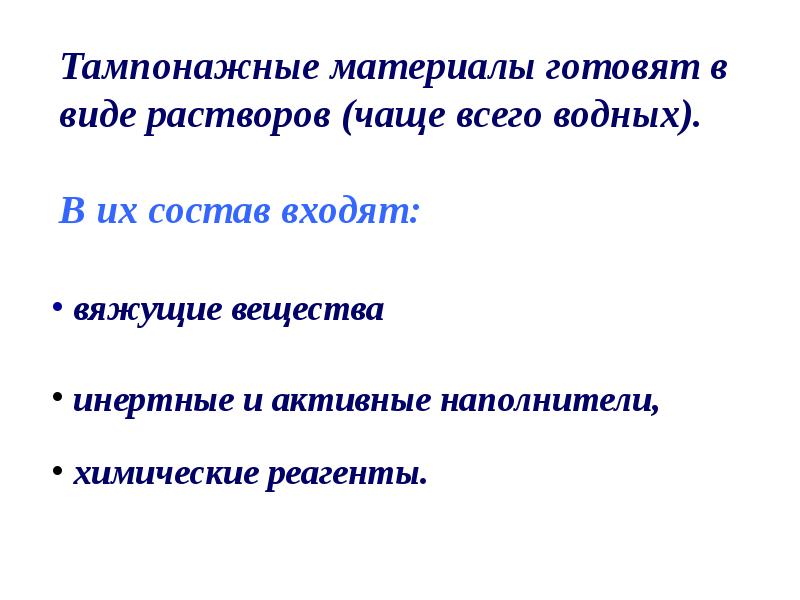

Тампонажные материалы готовят в виде растворов (чаще всего водных). В их состав входят:

Слайд 19

Описание слайда:

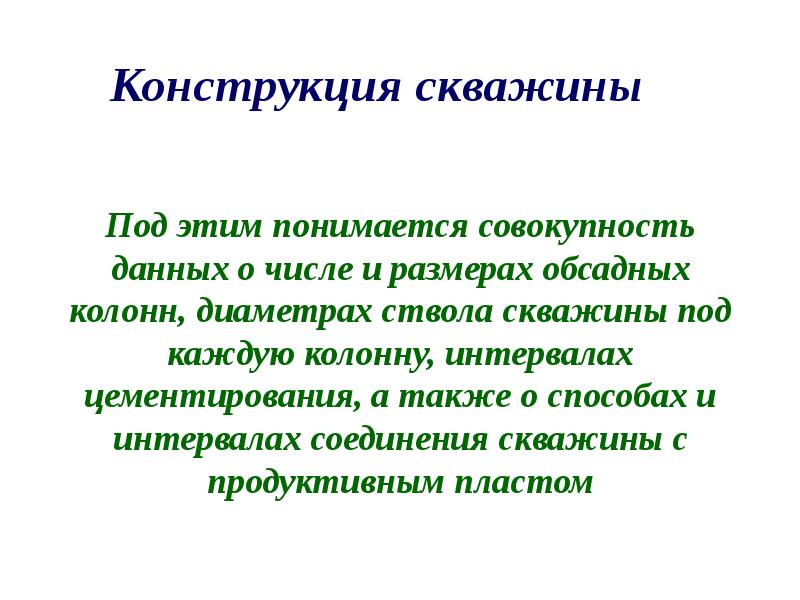

Под этим понимается совокупность данных о числе и размерах обсадных колонн, диаметрах ствола скважины под каждую колонну, интервалах цементирования, а также о способах и интервалах соединения скважины с продуктивным пластом

Слайд 20

Описание слайда:

Конструкция скважины

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

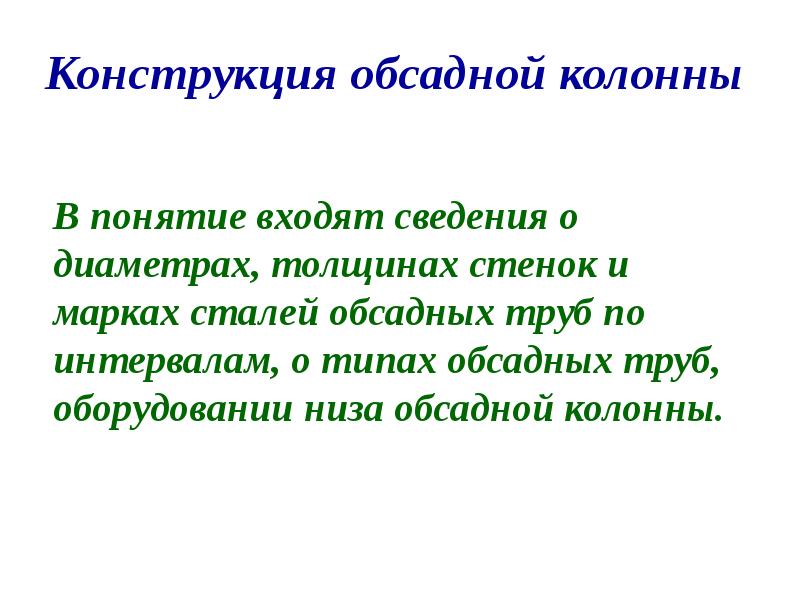

В понятие входят сведения о диаметрах, толщинах стенок и марках сталей обсадных труб по интервалам, о типах обсадных труб, оборудовании низа обсадной колонны.
