Слайд 1

Описание слайда:

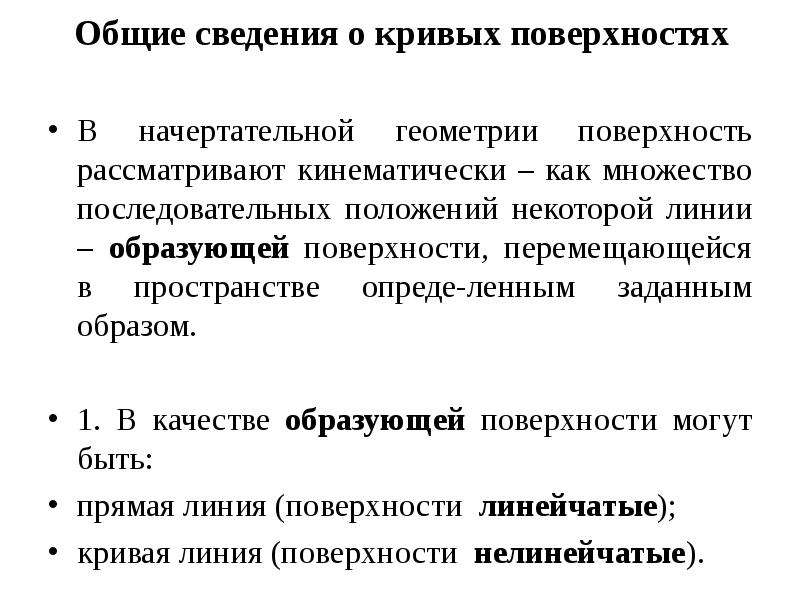

Общие сведения о кривых поверхностях В начертательной геометрии поверхность рассматривают кинематически – как множество последовательных положений некоторой линии – образующей поверхности, перемещающейся в пространстве опреде-ленным заданным образом. 1. В качестве образующей поверхности могут быть: прямая линия (поверхности линейчатые); кривая линия (поверхности нелинейчатые).

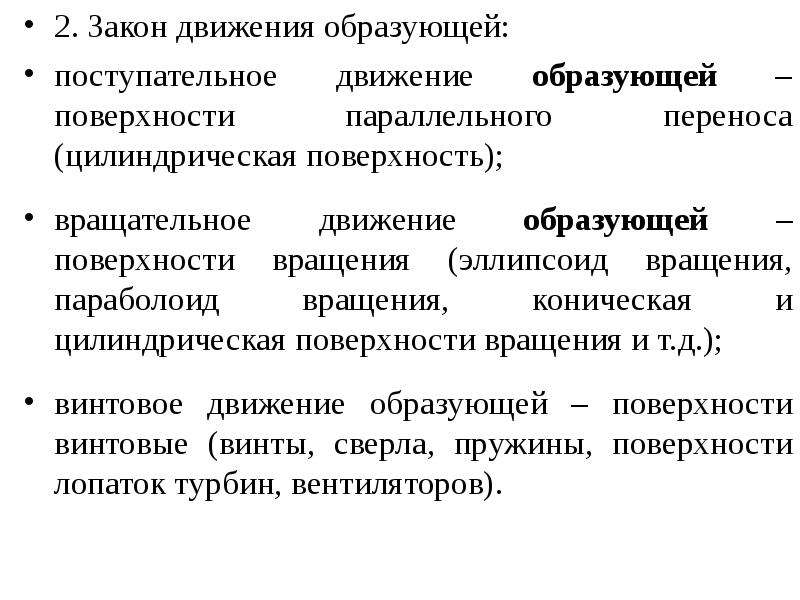

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Поверхности вращения общего вида Поверхностью вращения общего вида называют поверхность, которая образуется произвольной кривой (плоской или пространственной) при ее вращении вокруг неподвижной оси. Элементы поверхности вращения: Параллель – окружность с центром на оси вращения, которую каждая точка образующей описывает при вращении вокруг оси. Экватор – наибольшая параллель. Горло – наименьшая параллель. Меридиан – линии, по которым плоскости, проходящие через ось поверхности вращения, пересекают поверхность. Главный меридиан – линия пересечения поверхности вращения с плоскостью, параллельной плоскости проекции.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

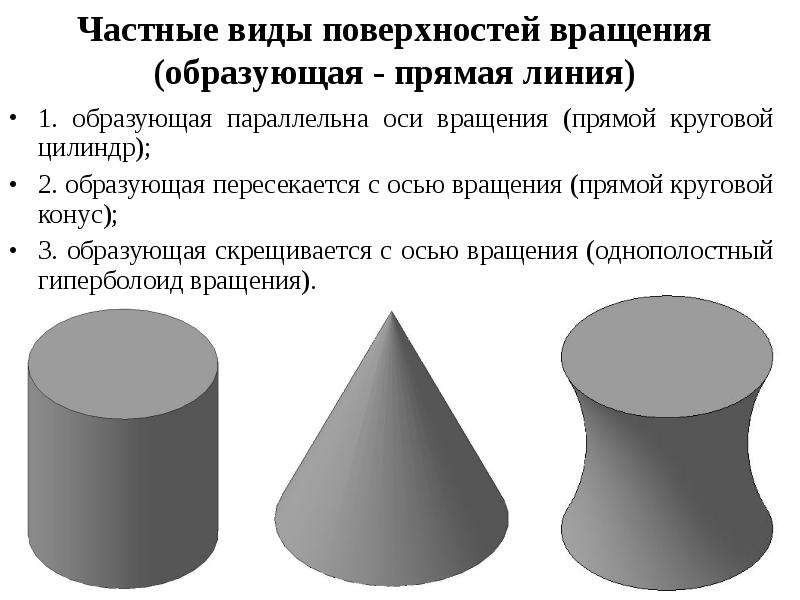

Частные виды поверхностей вращения (образующая - прямая линия) 1. образующая параллельна оси вращения (прямой круговой цилиндр); 2. образующая пересекается с осью вращения (прямой круговой конус); 3. образующая скрещивается с осью вращения (однополостный гиперболоид вращения).

Слайд 6

Описание слайда:

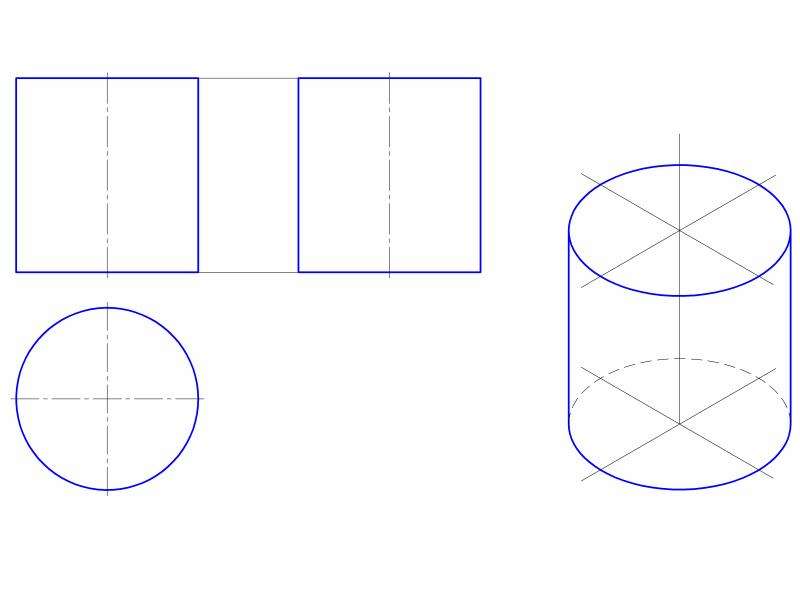

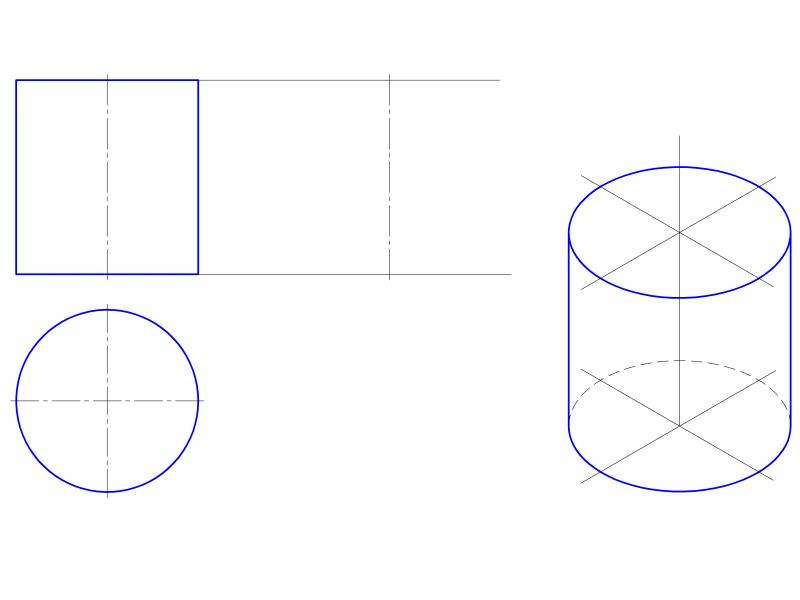

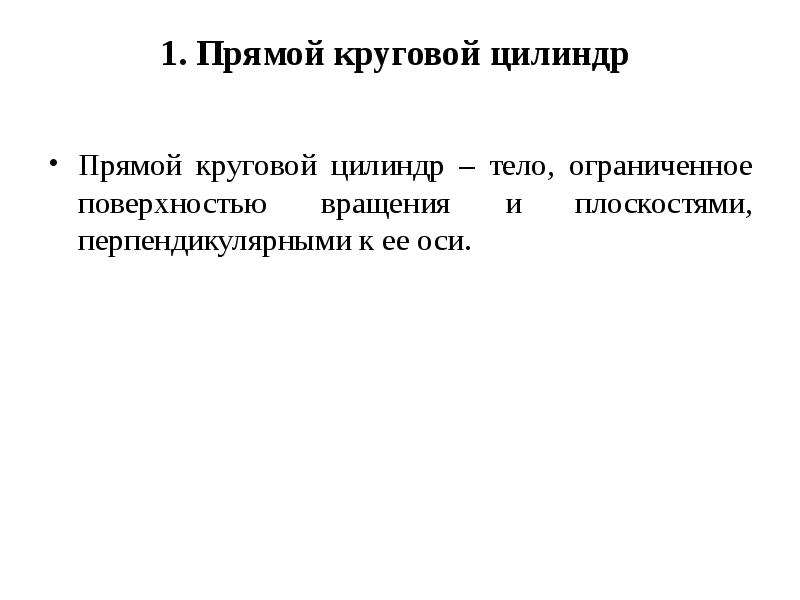

1. Прямой круговой цилиндр Прямой круговой цилиндр – тело, ограниченное поверхностью вращения и плоскостями, перпендикулярными к ее оси.

Слайд 7

Описание слайда:

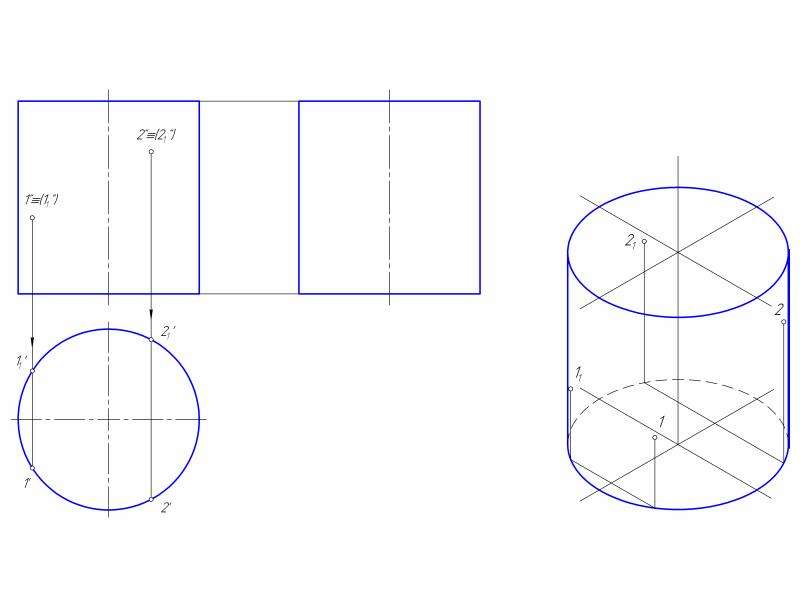

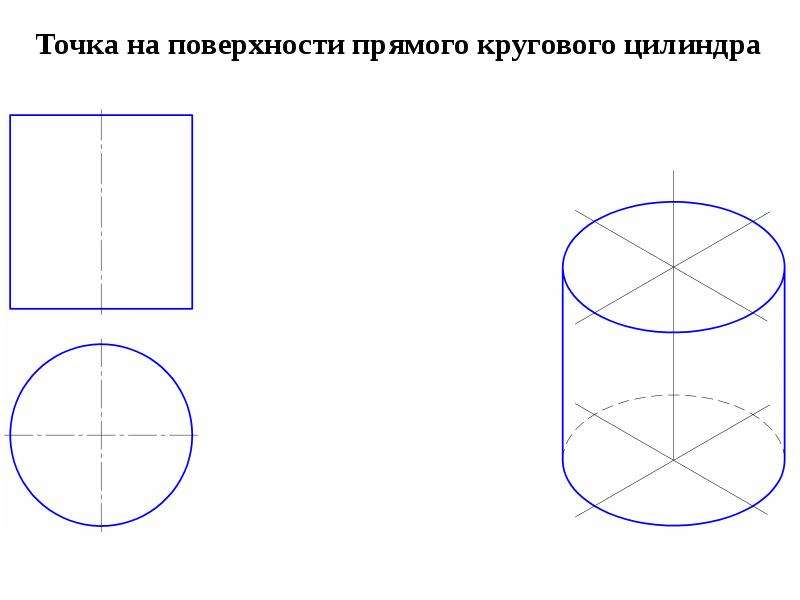

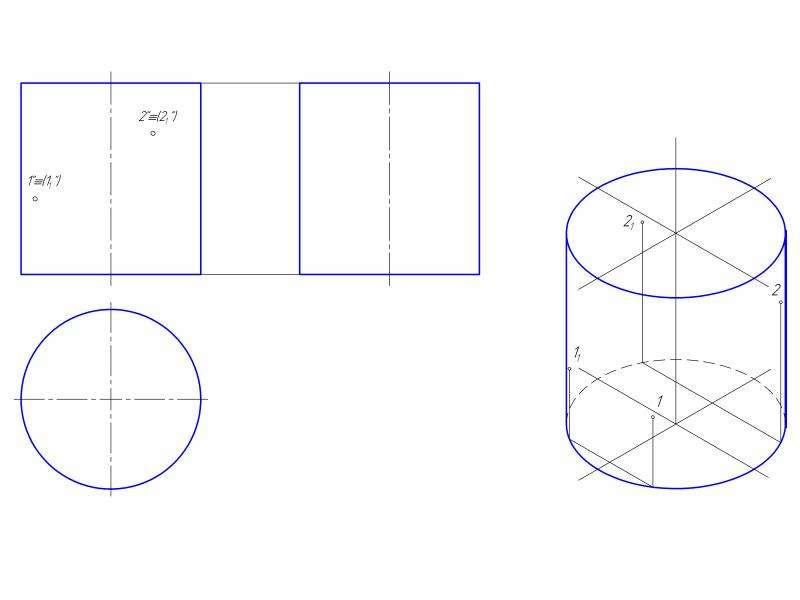

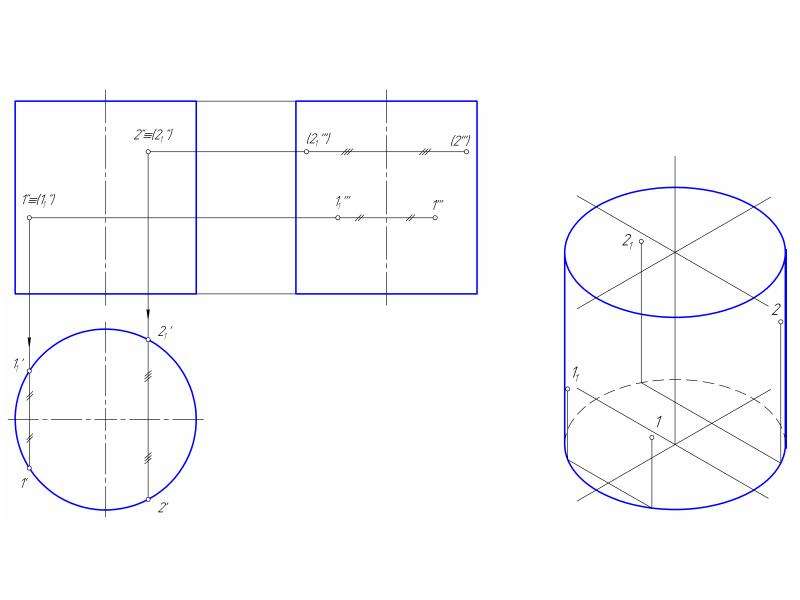

Точка на поверхности прямого кругового цилиндра

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

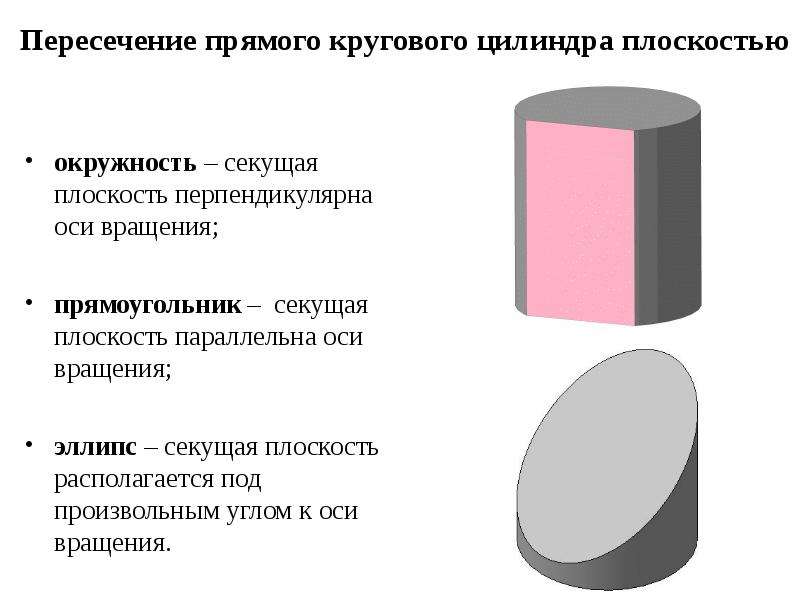

Пересечение прямого кругового цилиндра плоскостью окружность – секущая плоскость перпендикулярна оси вращения; прямоугольник – секущая плоскость параллельна оси вращения; эллипс – секущая плоскость располагается под произвольным углом к оси вращения.

Слайд 14

Описание слайда:

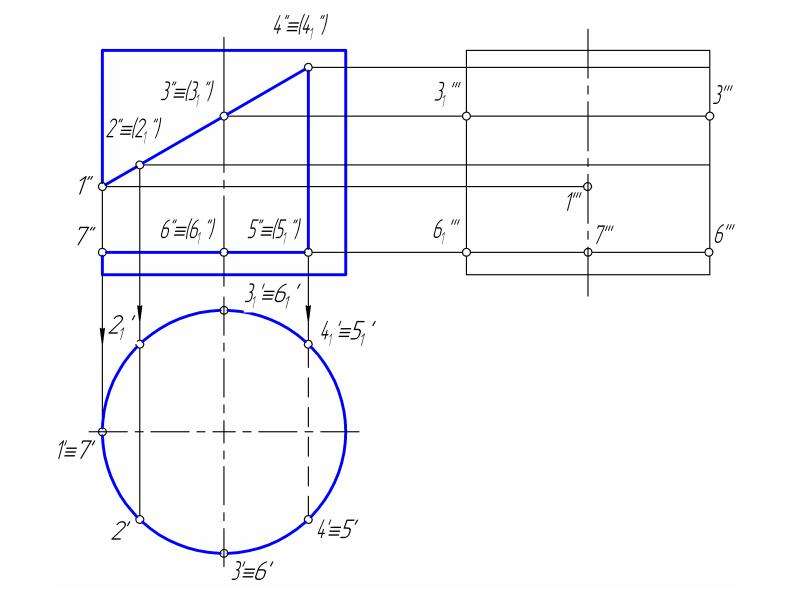

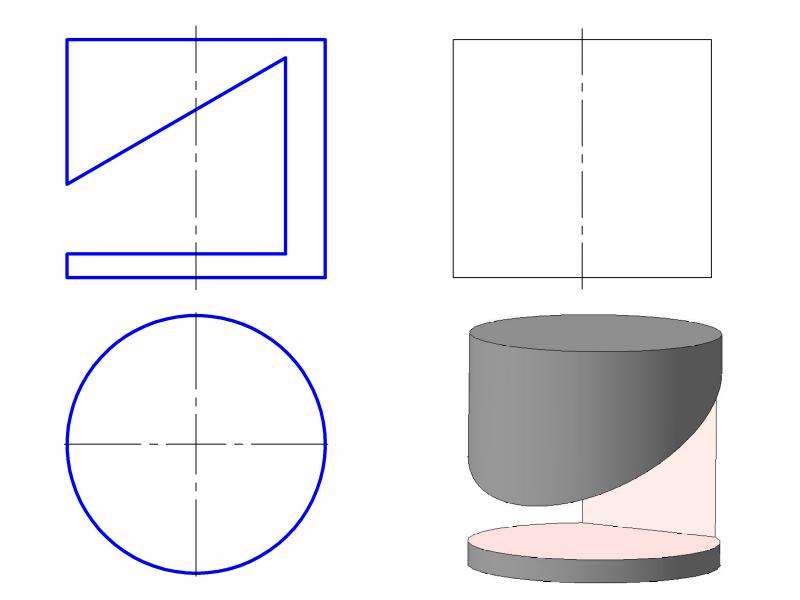

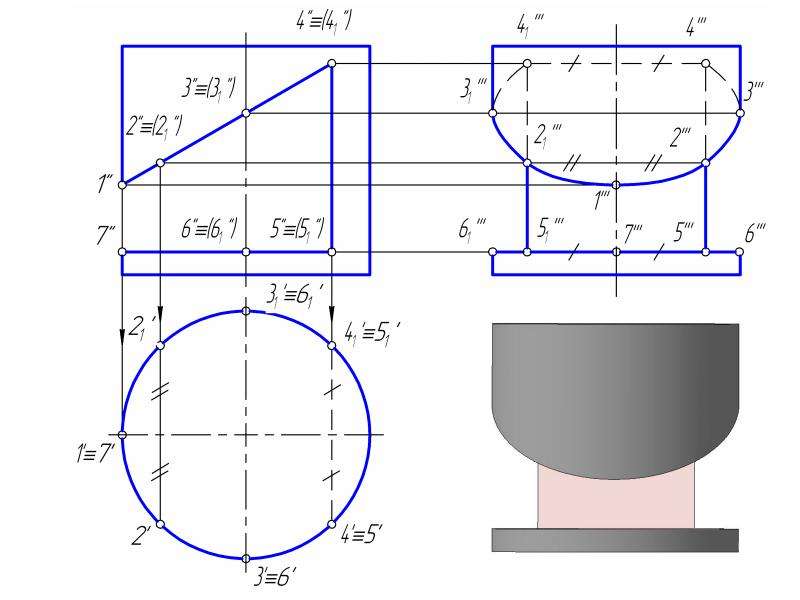

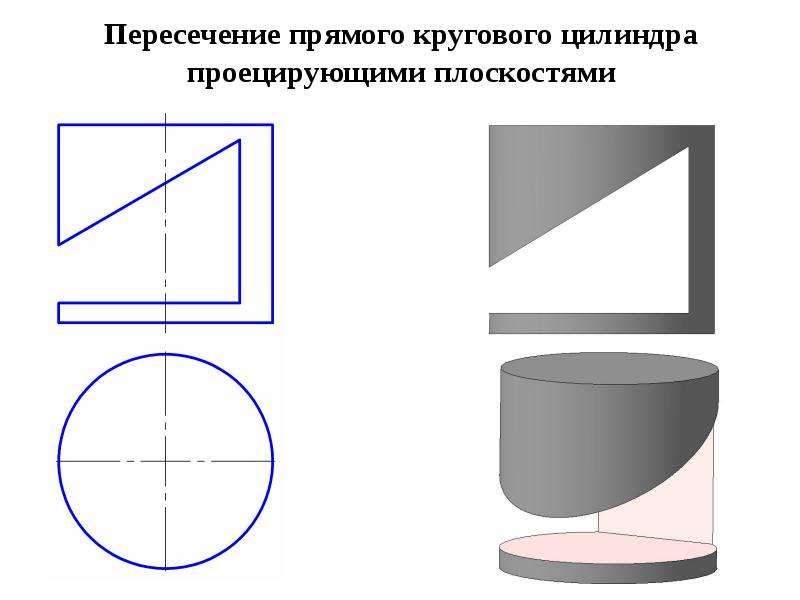

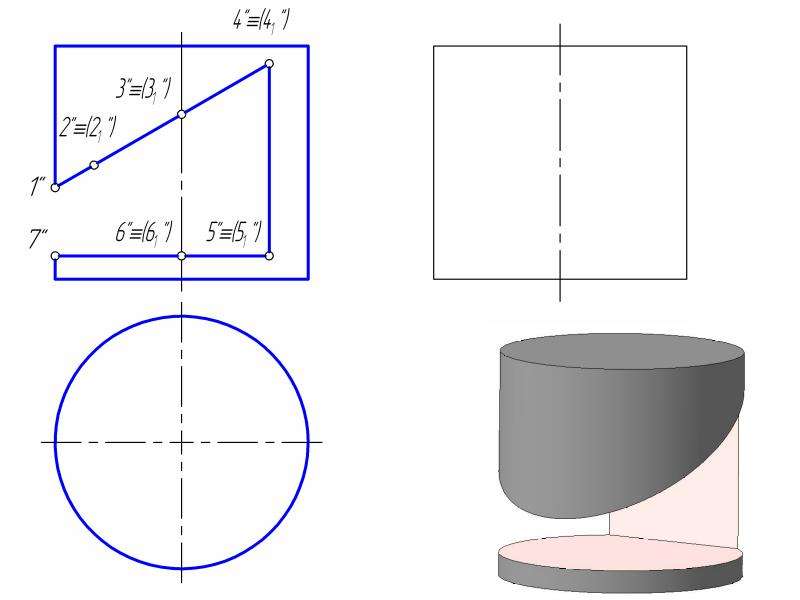

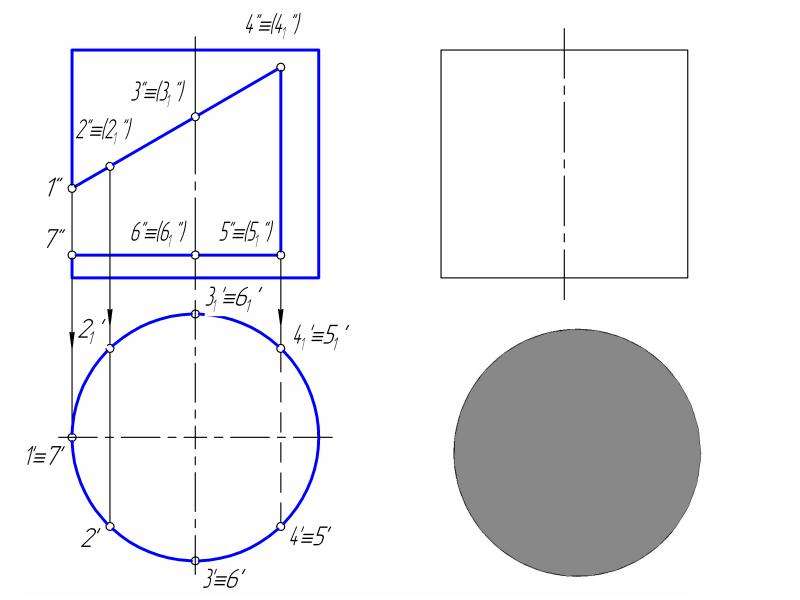

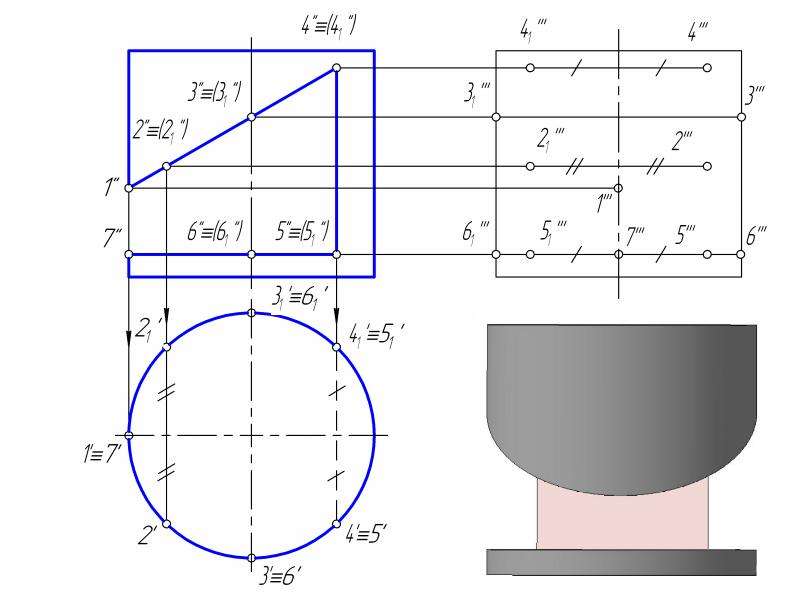

Пересечение прямого кругового цилиндра проецирующими плоскостями

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

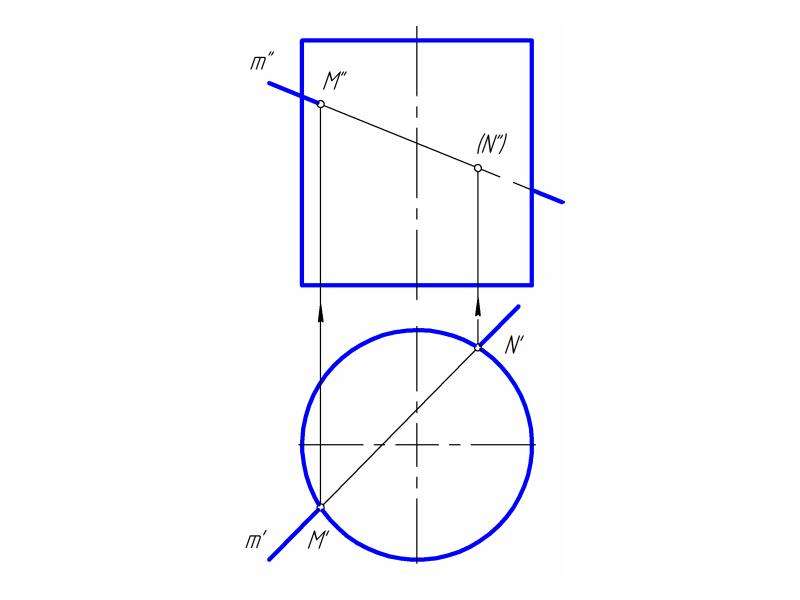

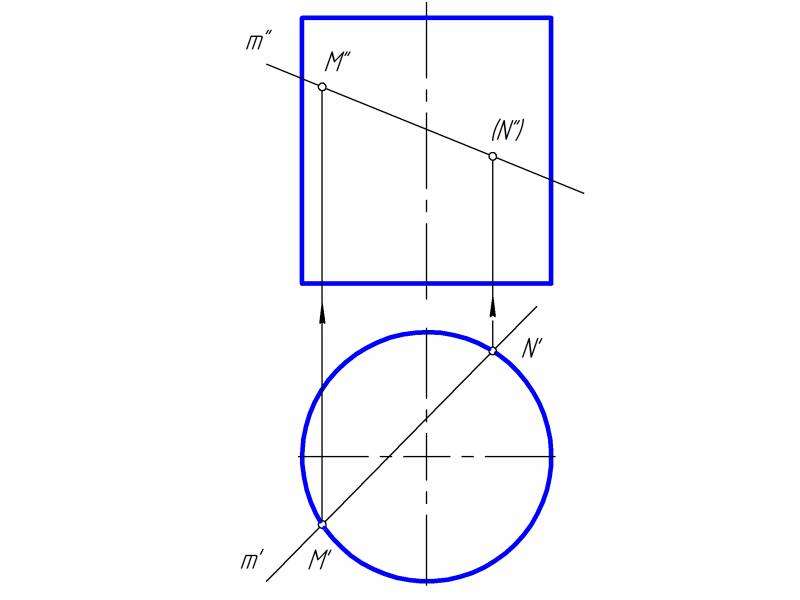

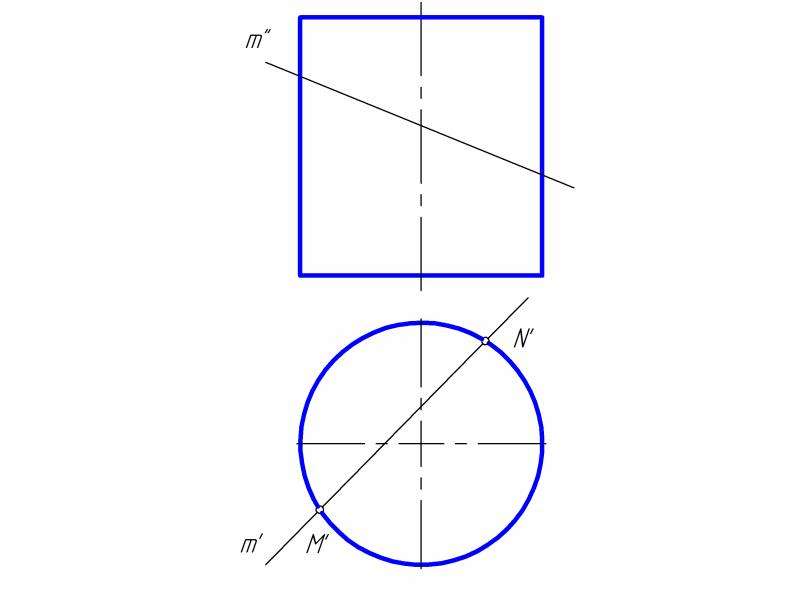

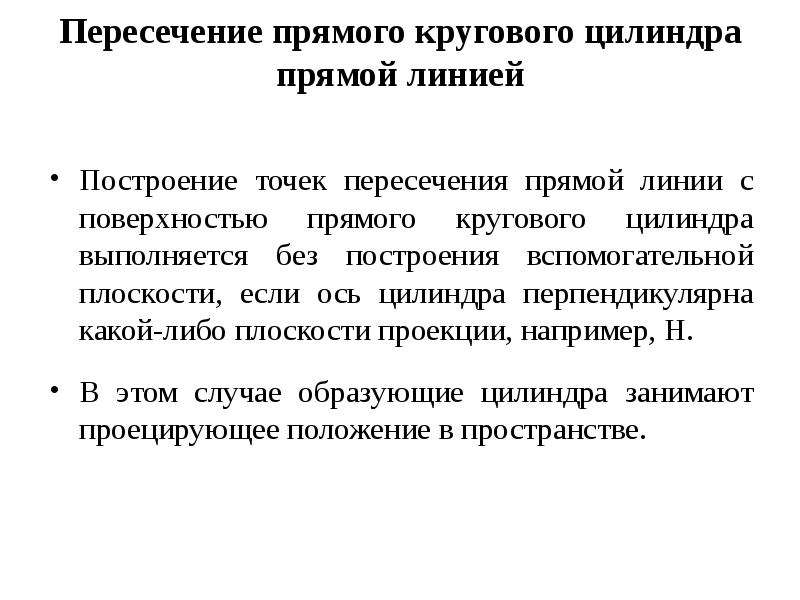

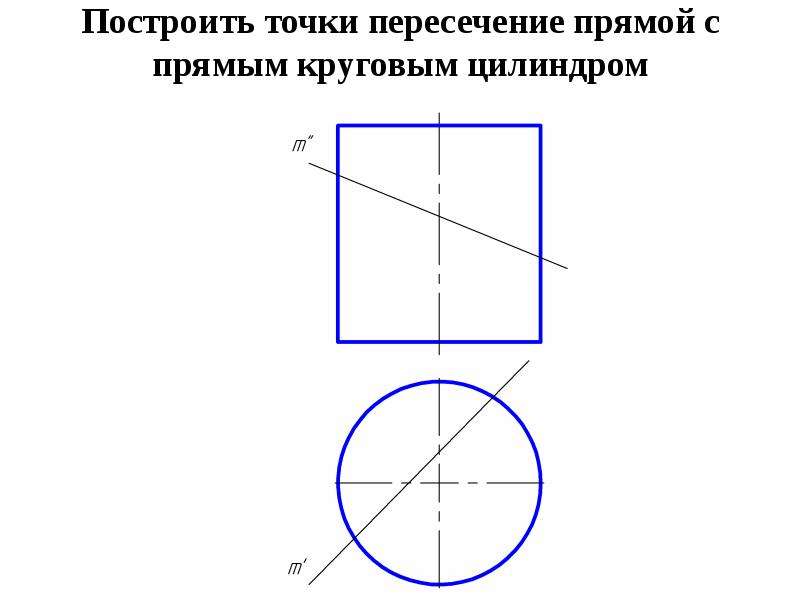

Пересечение прямого кругового цилиндра прямой линией Построение точек пересечения прямой линии с поверхностью прямого кругового цилиндра выполняется без построения вспомогательной плоскости, если ось цилиндра перпендикулярна какой-либо плоскости проекции, например, Н. В этом случае образующие цилиндра занимают проецирующее положение в пространстве.
