Слайд 1

Описание слайда:

Общие сведения об изделиях и конструкторских документах.

Слайд 2

Описание слайда:

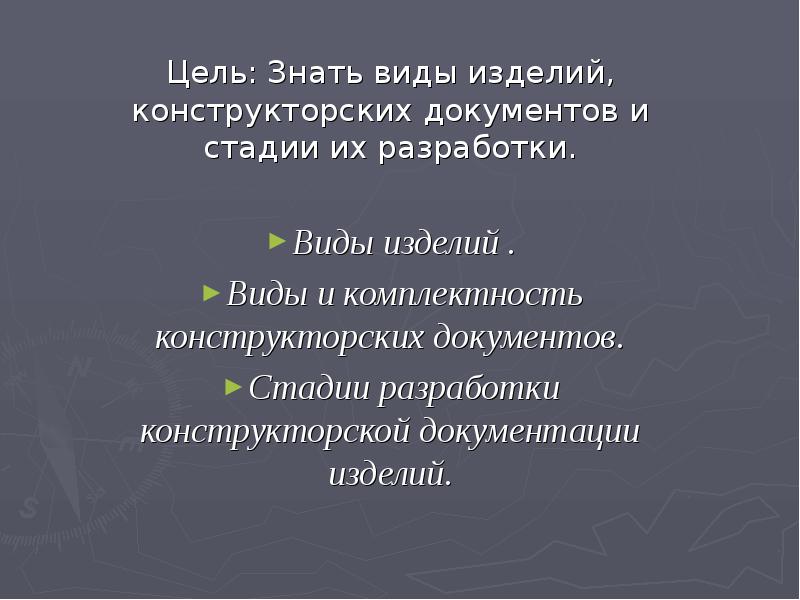

Цель: Знать виды изделий, конструкторских документов и стадии их разработки. Виды изделий . Виды и комплектность конструкторских документов. Стадии разработки конструкторской документации изделий.

Слайд 3

Описание слайда:

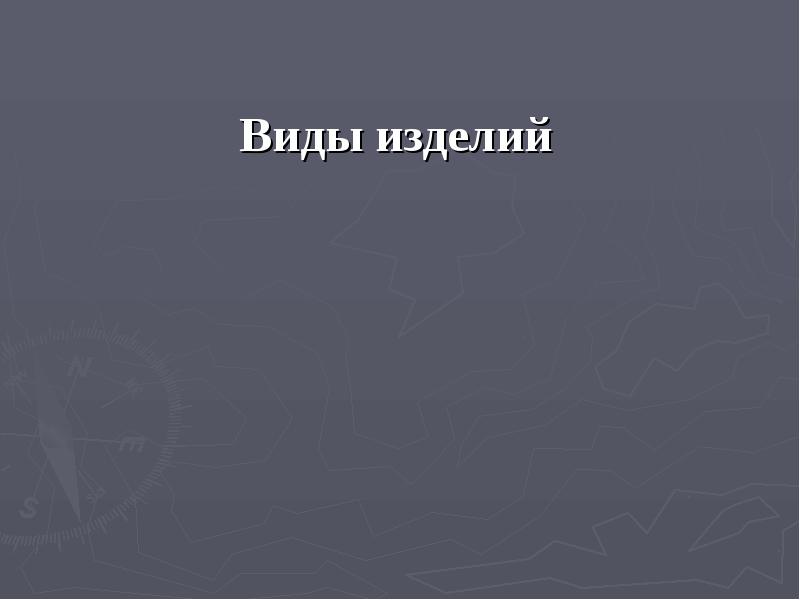

Виды изделий

Слайд 4

Описание слайда:

Изделием называется любой предмет или набор предметов производства, подлежащих изготовлению на предприятии. Изделием называется любой предмет или набор предметов производства, подлежащих изготовлению на предприятии. Устанавливаются следующие виды изделий: Детали, Сборочные единицы, Комплексы, Комплекты.

Слайд 5

Описание слайда:

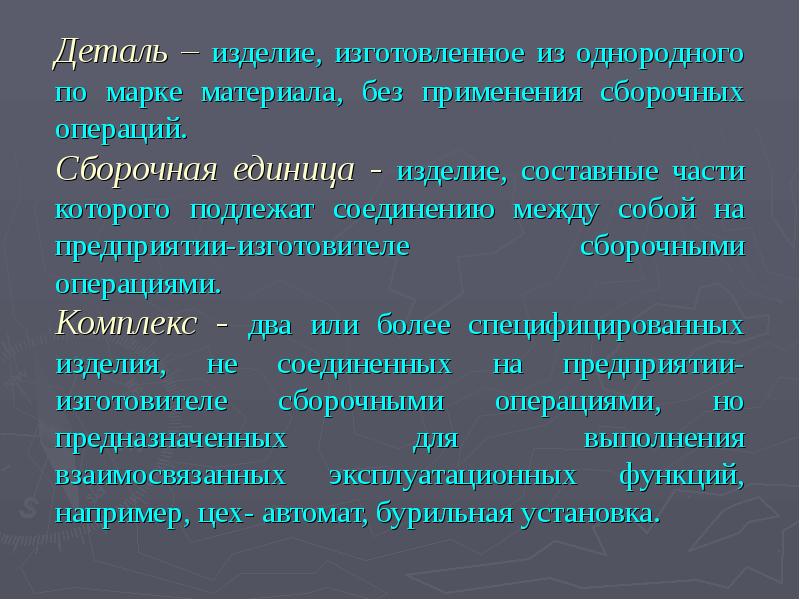

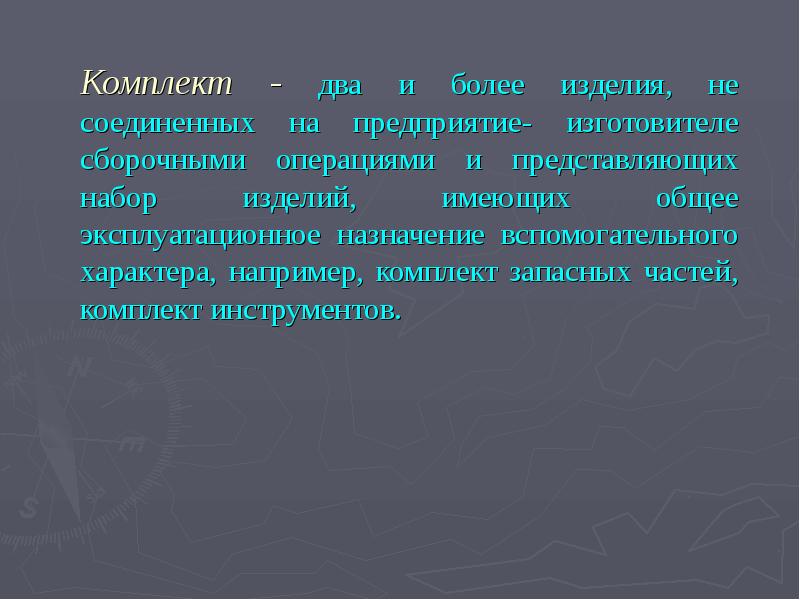

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

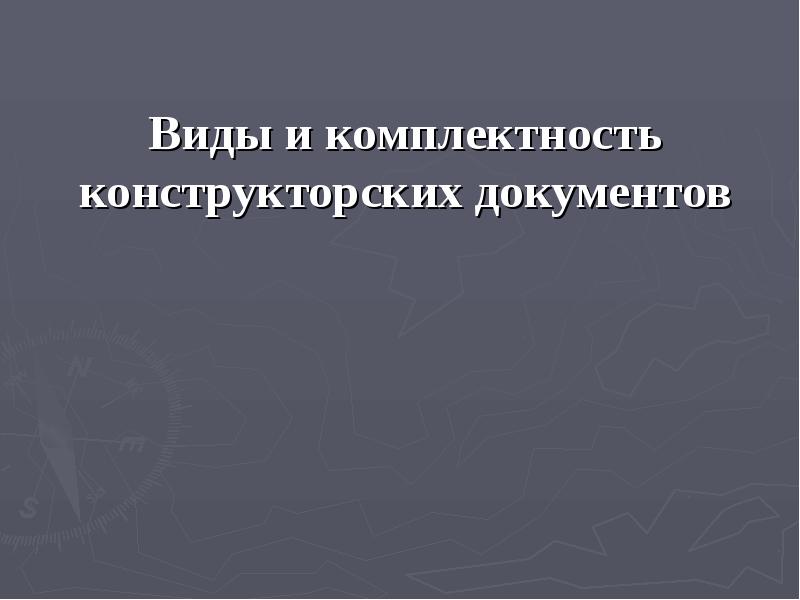

Виды и комплектность конструкторских документов

Слайд 8

Описание слайда:

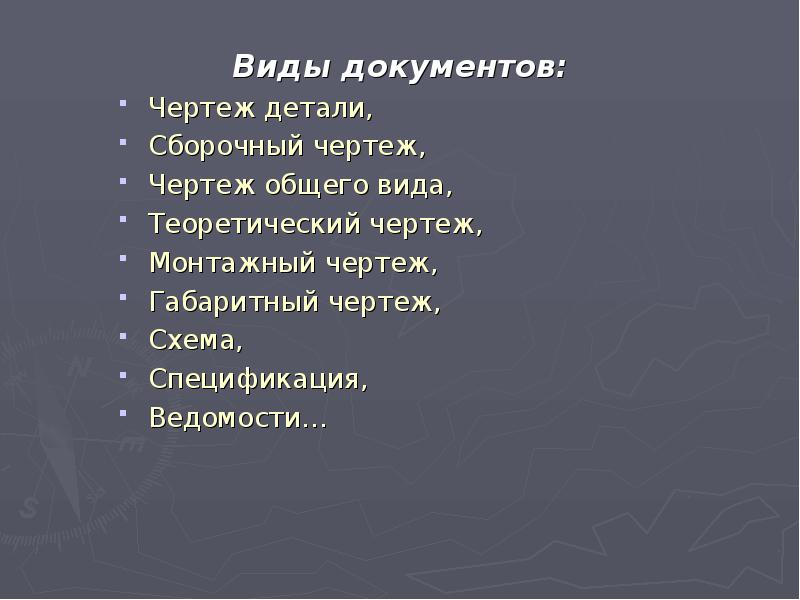

Виды документов: Виды документов: Чертеж детали, Сборочный чертеж, Чертеж общего вида, Теоретический чертеж, Монтажный чертеж, Габаритный чертеж, Схема, Спецификация, Ведомости…

Слайд 9

Описание слайда:

Чертеж детали - документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля. Чертеж детали - документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля. Сборочный чертеж - документ, содержаний изображение изделия и другие данные , необходимые для его сборки и контроля. Чертеж общего вида - документ, определяющий конструкцию изделия , взаимодействие его основных составных частей и поясняющий принцип работы изделия. Монтажный чертеж - документ, содержащий контурное изображение изделия, а также данные, необходимые для его установки на месте применения. Спецификация - документ, определяющий состав сборочной единицы, комплекса, комплекта.

Слайд 10

Описание слайда:

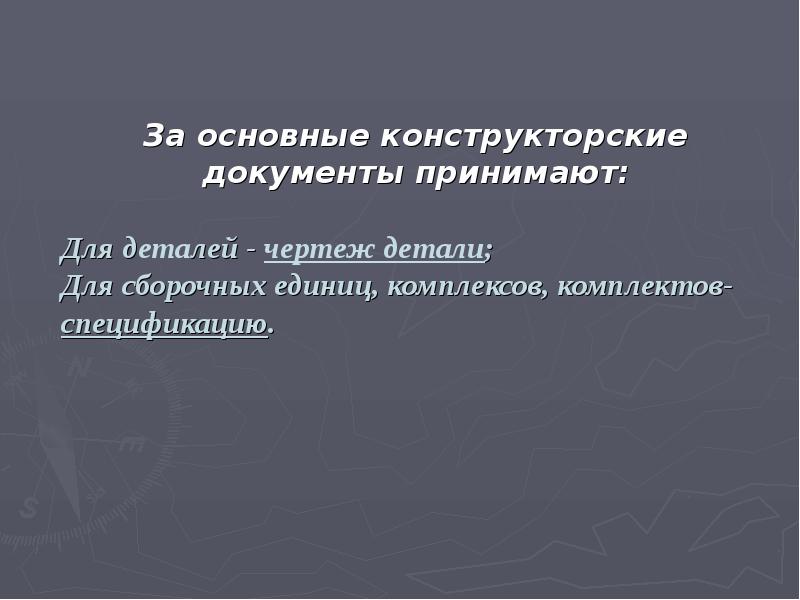

Слайд 11

Описание слайда:

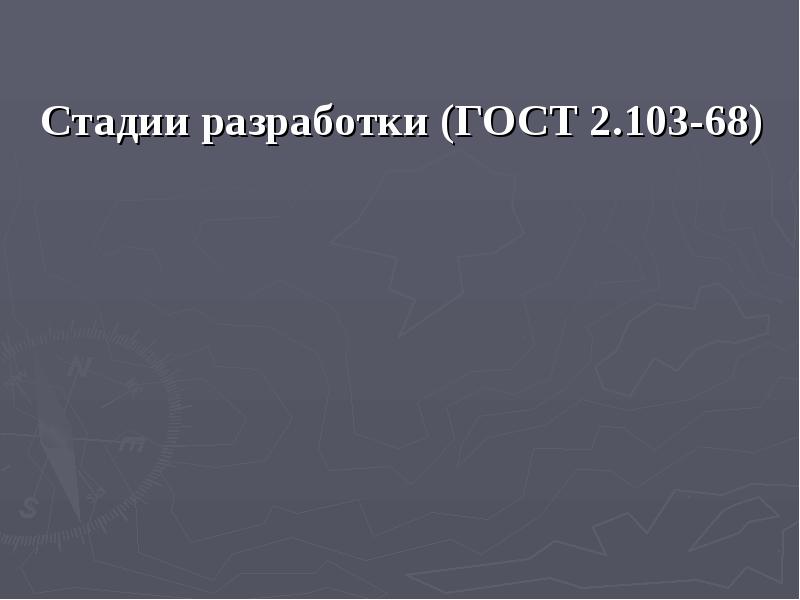

Стадии разработки (ГОСТ 2.103-68)

Слайд 12

Описание слайда:

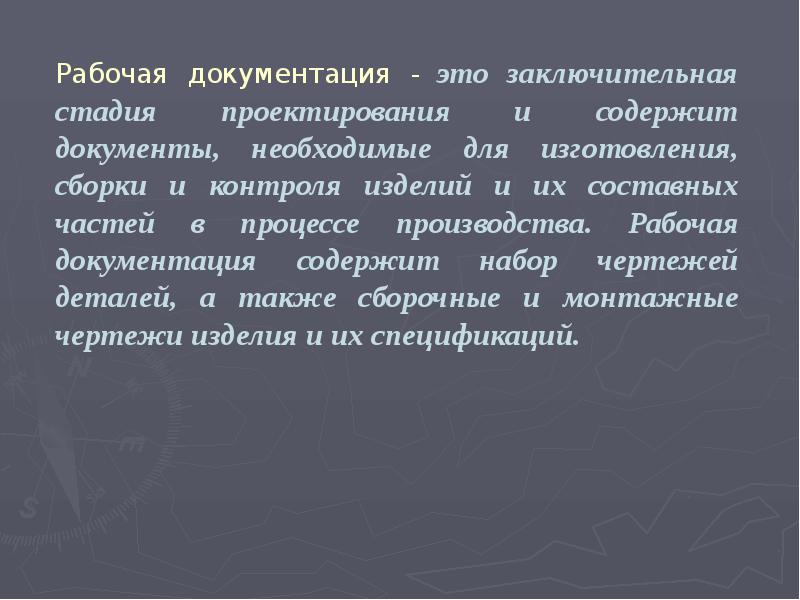

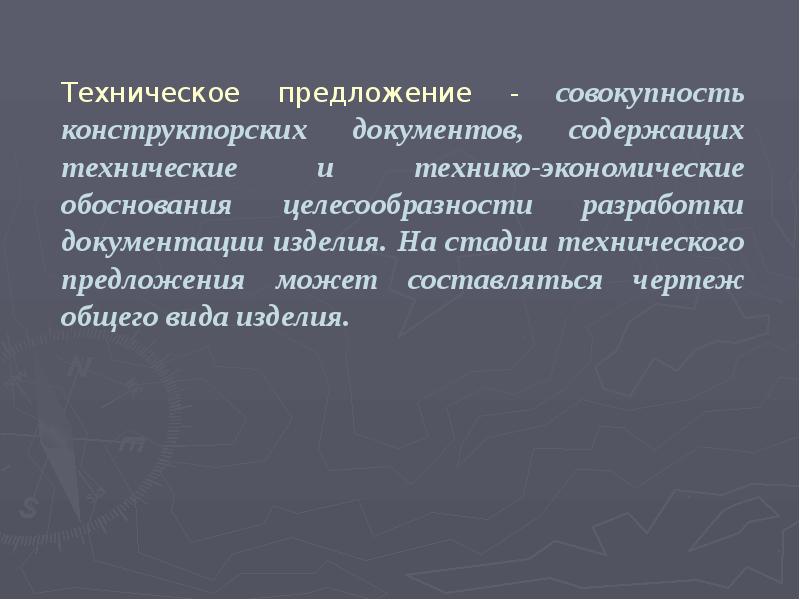

Стандарт устанавливает следующие стадии разработки конструкторской документации изделий: Стандарт устанавливает следующие стадии разработки конструкторской документации изделий: Техническое предложение, Эскизный проект, Технический проект, Рабочая конструкторская документация.

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

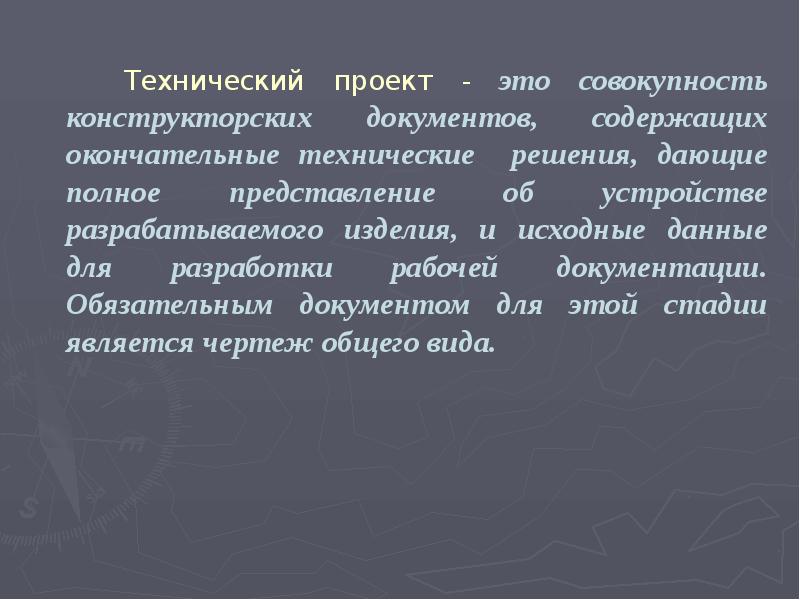

Технический проект - это совокупность конструкторских документов, содержащих окончательные технические решения, дающие полное представление об устройстве разрабатываемого изделия, и исходные данные для разработки рабочей документации. Обязательным документом для этой стадии является чертеж общего вида. Технический проект - это совокупность конструкторских документов, содержащих окончательные технические решения, дающие полное представление об устройстве разрабатываемого изделия, и исходные данные для разработки рабочей документации. Обязательным документом для этой стадии является чертеж общего вида.
