Слайд 1

Описание слайда:

Динамические процессы в электроприводе Лекция 1 Общие вопросы математического описания электромеханических систем

Слайд 2

Описание слайда:

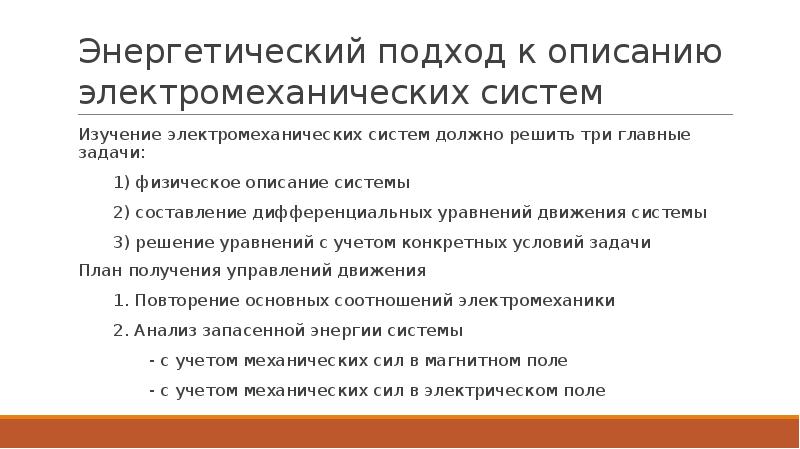

Энергетический подход к описанию электромеханических систем Изучение электромеханических систем должно решить три главные задачи: 1) физическое описание системы 2) составление дифференциальных уравнений движения системы 3) решение уравнений с учетом конкретных условий задачи План получения управлений движения 1. Повторение основных соотношений электромеханики 2. Анализ запасенной энергии системы - с учетом механических сил в магнитном поле - с учетом механических сил в электрическом поле

Слайд 3

Описание слайда:

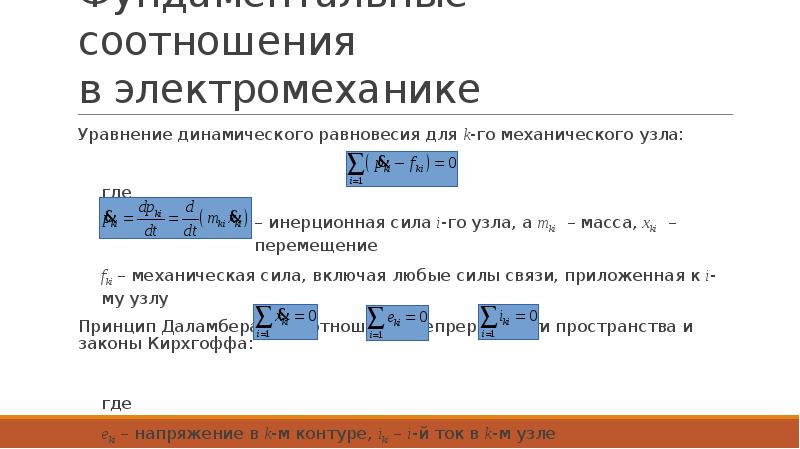

Фундаментальные соотношения в электромеханике Уравнение динамического равновесия для k-го механического узла: где – инерционная сила i-го узла, а mki – масса, xki – перемещение fki – механическая сила, включая любые силы связи, приложенная к i-му узлу Принцип Даламбера из соотношения непрерывности пространства и законы Кирхгоффа: где eki – напряжение в k-м контуре, iki – i-й ток в k-м узле

Слайд 4

Описание слайда:

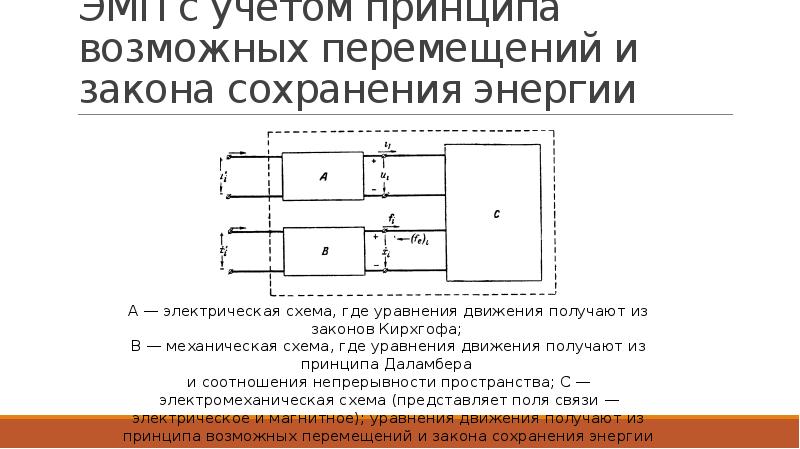

ЭМП с учетом принципа возможных перемещений и закона сохранения энергии

Слайд 5

Описание слайда:

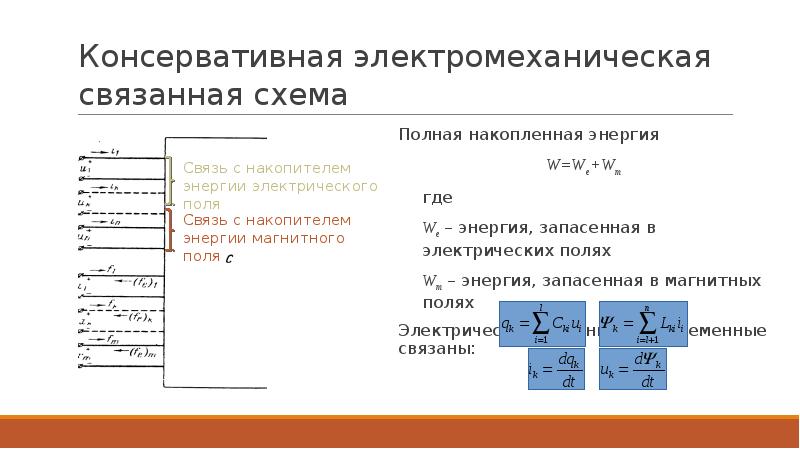

Консервативная электромеханическая связанная схема Полная накопленная энергия W=We+Wm где We – энергия, запасенная в электрических полях Wm – энергия, запасенная в магнитных полях Электрические и магнитные переменные связаны:

Слайд 6

Описание слайда:

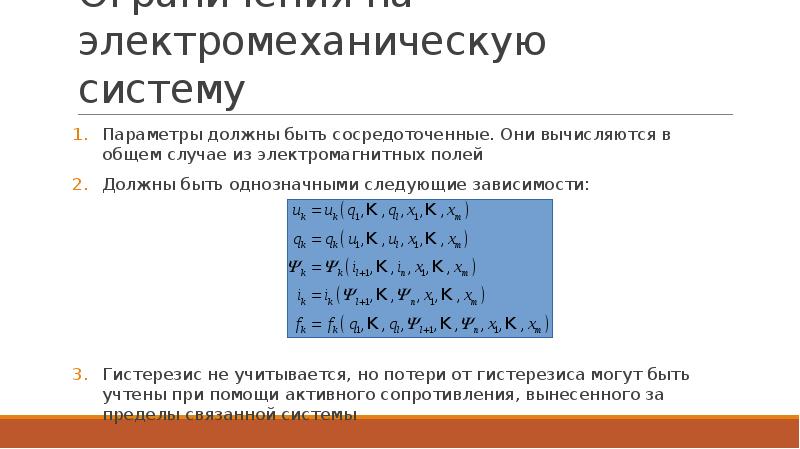

Ограничения на электромеханическую систему Параметры должны быть сосредоточенные. Они вычисляются в общем случае из электромагнитных полей Должны быть однозначными следующие зависимости: Гистерезис не учитывается, но потери от гистерезиса могут быть учтены при помощи активного сопротивления, вынесенного за пределы связанной системы

Слайд 7

Описание слайда:

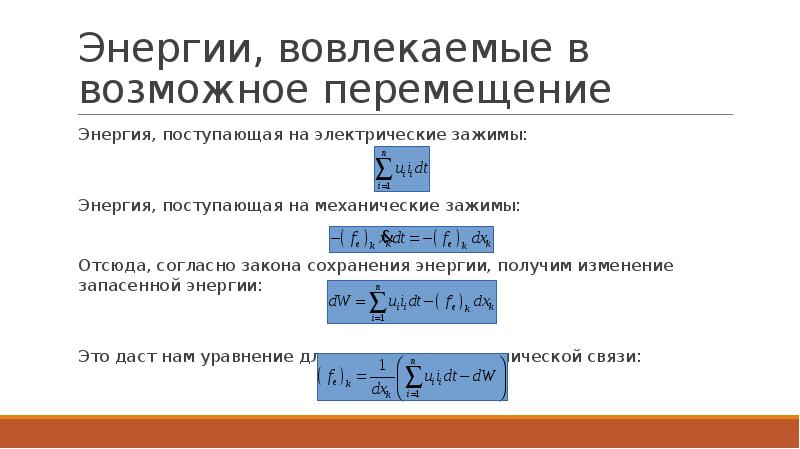

Энергии, вовлекаемые в возможное перемещение

Слайд 8

Описание слайда:

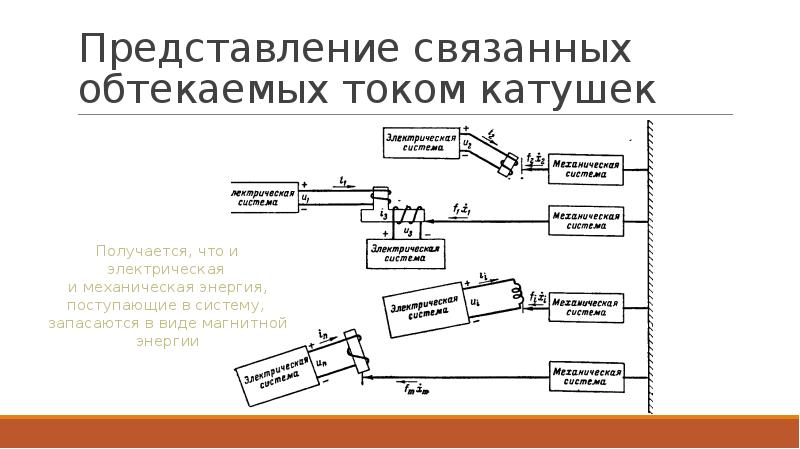

Представление связанных обтекаемых током катушек

Слайд 9

Описание слайда:

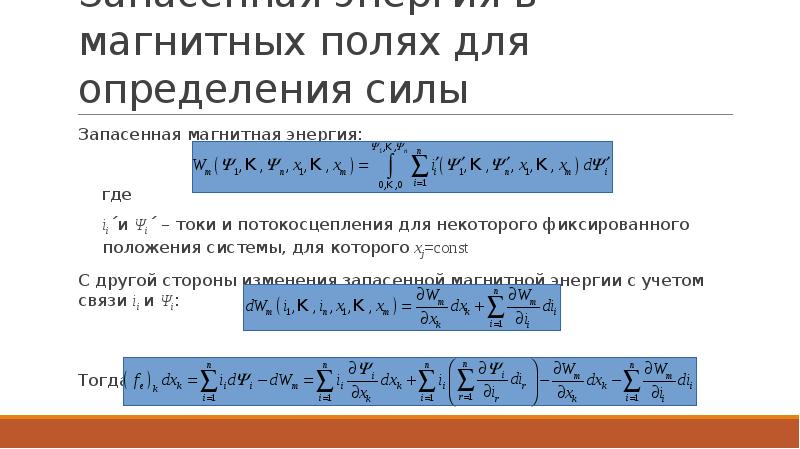

Запасенная энергия в магнитных полях для определения силы Запасенная магнитная энергия: где ii´и Ψi´ – токи и потокосцепления для некоторого фиксированного положения системы, для которого xj=const С другой стороны изменения запасенной магнитной энергии с учетом связи ii и Ψi: Тогда из уравнения для силы электромеханической связи получим:

Слайд 10

Описание слайда:

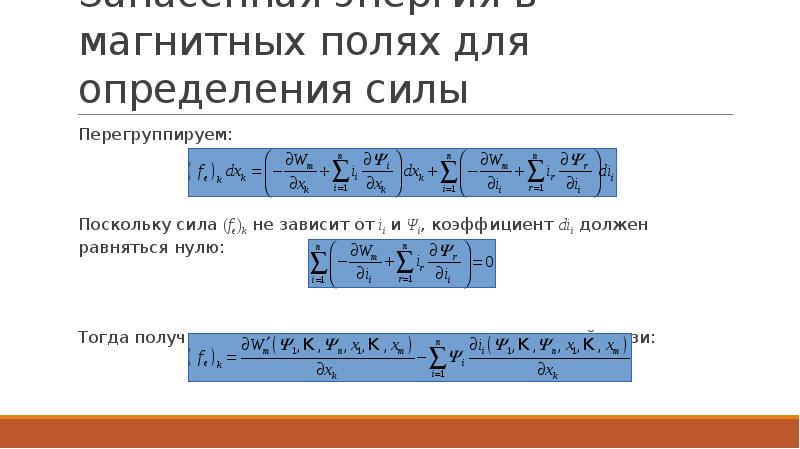

Запасенная энергия в магнитных полях для определения силы Перегруппируем: Поскольку сила (fe)k не зависит от ii и Ψi, коэффициент dii должен равняться нулю: Тогда получим уравнение для силы электромеханической связи:
