🗊 Презентация Определение расхода воздуха на горение, количество и температуру продуктов

Определение расхода воздуха на горение,количество и температуру продуктов Проверила: Байсариева А.М. Выполнила: Ербосынова З.А.

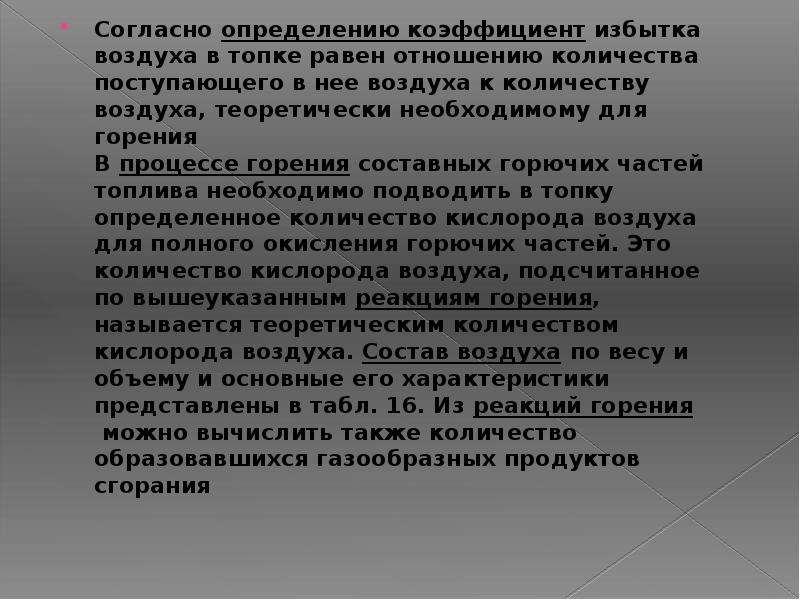

Согласно определению коэффициент избытка воздуха в топке равен отношению количества поступающего в нее воздуха к количеству воздуха, теоретически необходимому для горения В процессе горения составных горючих частей топлива необходимо подводить в топку определенное количество кислорода воздуха для полного окисления горючих частей. Это количество кислорода воздуха, подсчитанное по вышеуказанным реакциям горения, называется теоретическим количеством кислорода воздуха. Состав воздуха по весу и объему и основные его характеристики представлены в табл. 16. Из реакций горения можно вычислить также количество образовавшихся газообразных продуктов сгорания Согласно определению коэффициент избытка воздуха в топке равен отношению количества поступающего в нее воздуха к количеству воздуха, теоретически необходимому для горения В процессе горения составных горючих частей топлива необходимо подводить в топку определенное количество кислорода воздуха для полного окисления горючих частей. Это количество кислорода воздуха, подсчитанное по вышеуказанным реакциям горения, называется теоретическим количеством кислорода воздуха. Состав воздуха по весу и объему и основные его характеристики представлены в табл. 16. Из реакций горения можно вычислить также количество образовавшихся газообразных продуктов сгорания

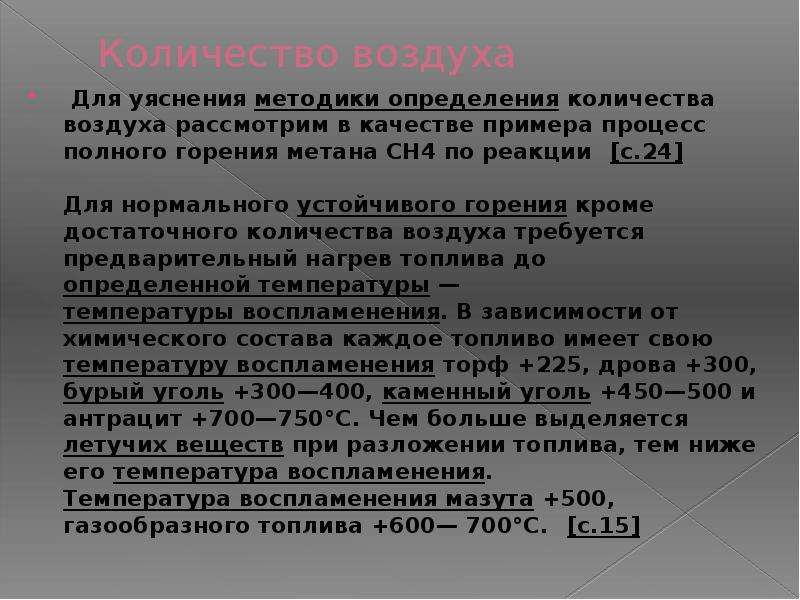

Количество воздуха Для уяснения методики определения количества воздуха рассмотрим в качестве примера процесс полного горения метана СН4 по реакции  [c.24] Для нормального устойчивого горения кроме достаточного количества воздуха требуется предварительный нагрев топлива до определенной температуры — температуры воспламенения. В зависимости от химического состава каждое топливо имеет свою температуру воспламенения торф +225, дрова +300, бурый уголь +300—400, каменный уголь +450—500 и антрацит +700—750°С. Чем больше выделяется летучих веществ при разложении топлива, тем ниже его температура воспламенения. Температура воспламенения мазута +500, газообразного топлива +600— 700°С.  [c.15]

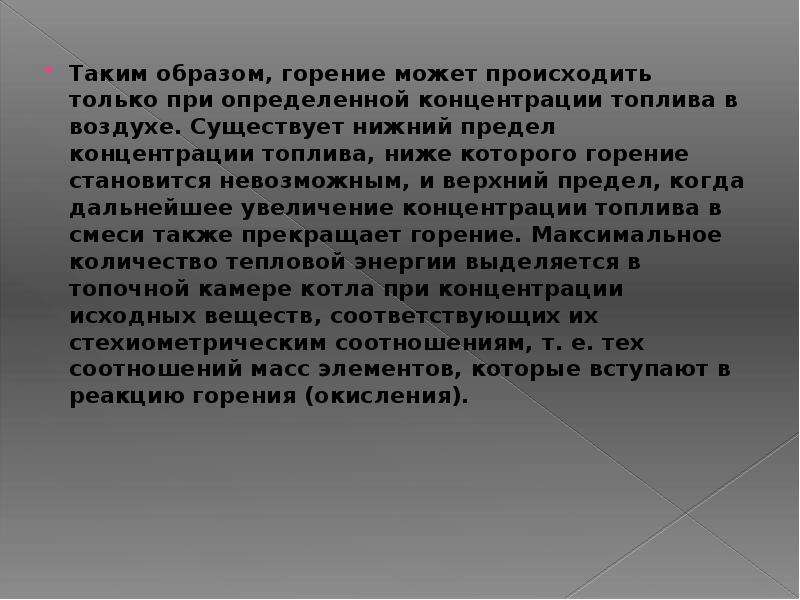

Таким образом, горение может происходить только при определенной концентрации топлива в воздухе. Существует нижний предел концентрации топлива, ниже которого горение становится невозможным, и верхний предел, когда дальнейшее увеличение концентрации топлива в смеси также прекращает горение. Максимальное количество тепловой энергии выделяется в топочной камере котла при концентрации исходных веществ, соответствующих их стехиометрическим соотношениям, т. е. тех соотношений масс элементов, которые вступают в реакцию горения (окисления).

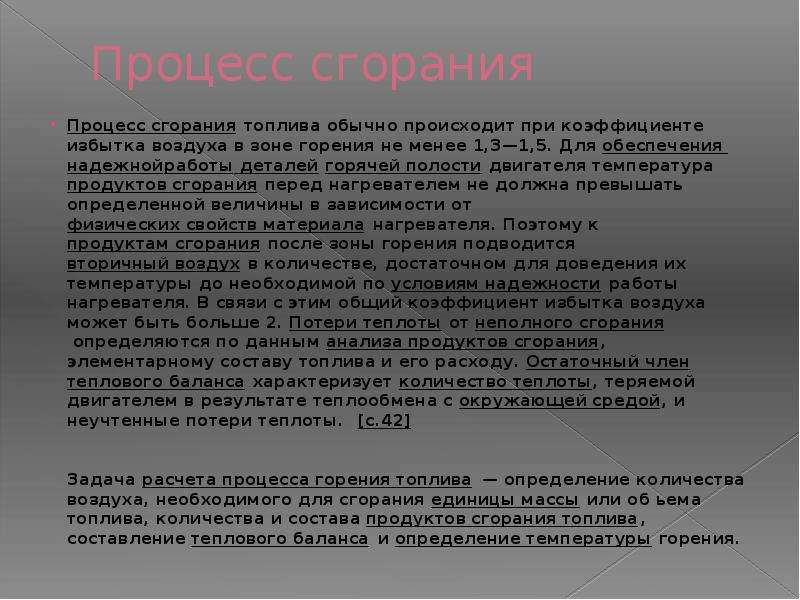

Процесс сгорания Процесс сгорания топлива обычно происходит при коэффициенте избытка воздуха в зоне горения не менее 1,3—1,5. Для обеспечения надежнойработы деталей горячей полости двигателя температура продуктов сгорания перед нагревателем не должна превышать определенной величины в зависимости от физических свойств материала нагревателя. Поэтому к продуктам сгорания после зоны горения подводится вторичный воздух в количестве, достаточном для доведения их температуры до необходимой по условиям надежности работы нагревателя. В связи с этим общий коэффициент избытка воздуха может быть больше 2. Потери теплоты от неполного сгорания определяются по данным анализа продуктов сгорания, элементарному составу топлива и его расходу. Остаточный член теплового баланса характеризует количество теплоты, теряемой двигателем в результате теплообмена с окружающей средой, и неучтенные потери теплоты.  [c.42] Задача расчета процесса горения топлива — определение количества воздуха, необходимого для сгорания единицы массы или об ьема топлива, количества и состава продуктов сгорания топлива, составление теплового баланса и определение температуры горения.

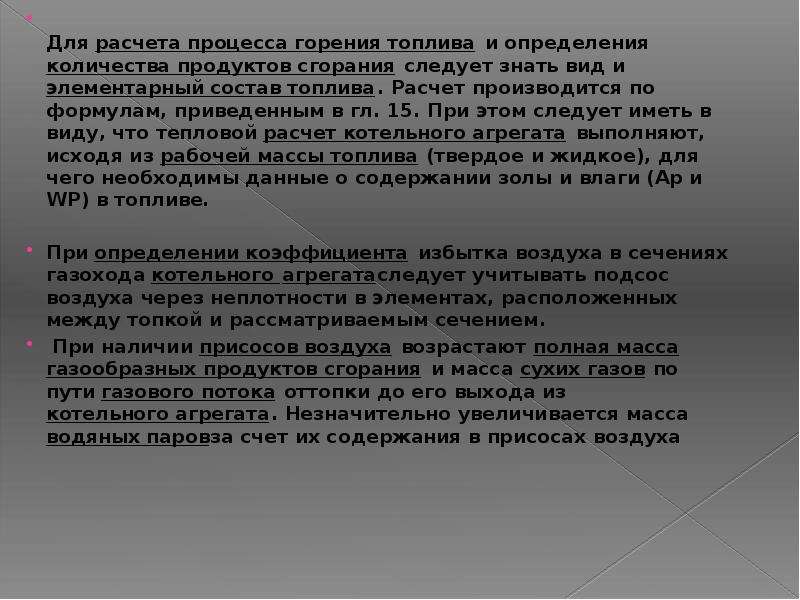

Для расчета процесса горения топлива и определения количества продуктов сгорания следует знать вид и элементарный состав топлива. Расчет производится по формулам, приведенным в гл. 15. При этом следует иметь в виду, что тепловой расчет котельного агрегата выполняют, исходя из рабочей массы топлива (твердое и жидкое), для чего необходимы данные о содержании золы и влаги (Ар и WP) в топливе. Для расчета процесса горения топлива и определения количества продуктов сгорания следует знать вид и элементарный состав топлива. Расчет производится по формулам, приведенным в гл. 15. При этом следует иметь в виду, что тепловой расчет котельного агрегата выполняют, исходя из рабочей массы топлива (твердое и жидкое), для чего необходимы данные о содержании золы и влаги (Ар и WP) в топливе. При определении коэффициента избытка воздуха в сечениях газохода котельного агрегатаследует учитывать подсос воздуха через неплотности в элементах, расположенных между топкой и рассматриваемым сечением. При наличии присосов воздуха возрастают полная масса газообразных продуктов сгорания и масса сухих газов по пути газового потока оттопки до его выхода из котельного агрегата. Незначительно увеличивается масса водяных паровза счет их содержания в присосах воздуха

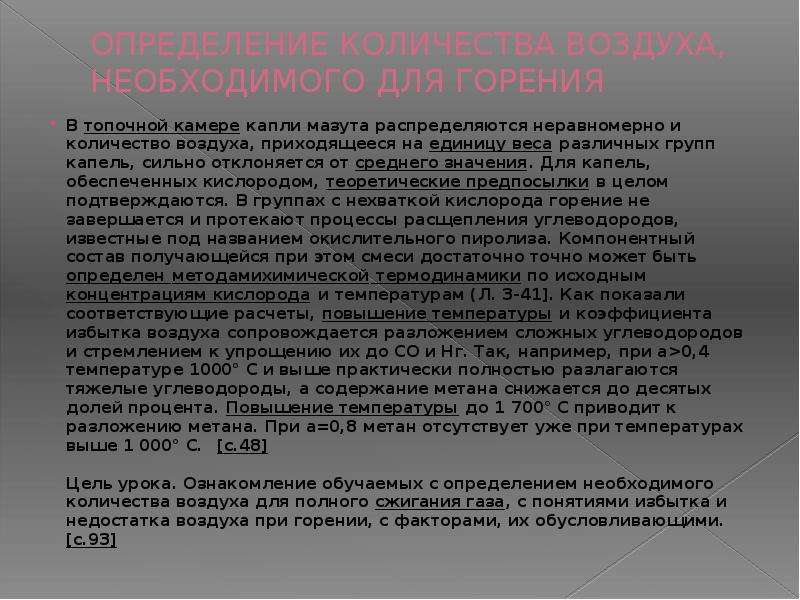

ОПРЕДЕЛЕНИЕ КОЛИЧЕСТВА ВОЗДУХА, НЕОБХОДИМОГО ДЛЯ ГОРЕНИЯ   В топочной камере капли мазута распределяются неравномерно и количество воздуха, приходящееся на единицу веса различных групп капель, сильно отклоняется от среднего значения. Для капель, обеспеченных кислородом, теоретические предпосылки в целом подтверждаются. В группах с нехваткой кислорода горение не завершается и протекают процессы расщепления углеводородов, известные под названием окислительного пиролиза. Компонентный состав получающейся при этом смеси достаточно точно может быть определен методамихимической термодинамики по исходным концентрациям кислорода и температурам (Л. 3-41]. Как показали соответствующие расчеты, повышение температуры и коэффициента избытка воздуха сопровождается разложением сложных углеводородов и стремлением к упрощению их до СО и Нг. Так, например, при а>0,4 температуре 1000° С и выше практически полностью разлагаются тяжелые углеводороды, а содержание метана снижается до десятых долей процента. Повышение температуры до 1 700° С приводит к разложению метана. При а=0,8 метан отсутствует уже при температурах выше 1 000° С.  [c.48] Цель урока. Ознакомление обучаемых с определением необходимого количества воздуха для полного сжигания газа, с понятиями избытка и недостатка воздуха при горении, с факторами, их обусловливающими.  [c.93]

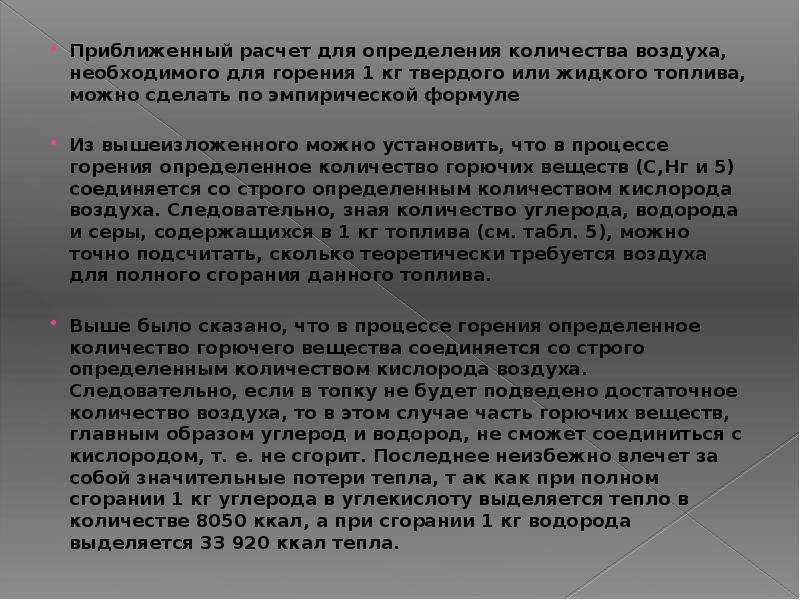

Приближенный расчет для определения количества воздуха, необходимого для горения 1 кг твердого или жидкого топлива, можно сделать по эмпирической формуле   Из вышеизложенного можно установить, что в процессе горения определенное количество горючих веществ (С,Нг и 5) соединяется со строго определенным количеством кислорода воздуха. Следовательно, зная количество углерода, водорода и серы, содержащихся в 1 кг топлива (см. табл. 5), можно точно подсчитать, сколько теоретически требуется воздуха для полного сгорания данного топлива.   Выше было сказано, что в процессе горения определенное количество горючего вещества соединяется со строго определенным количеством кислорода воздуха. Следовательно, если в топку не будет подведено достаточное количество воздуха, то в этом случае часть горючих веществ, главным образом углерод и водород, не сможет соединиться с кислородом, т. е. не сгорит. Последнее неизбежно влечет за собой значительные потери тепла, т ак как при полном сгорании 1 кг углерода в углекислоту выделяется тепло в количестве 8050 ккал, а при сгорании 1 кг водорода выделяется 33 920 ккал тепла.  

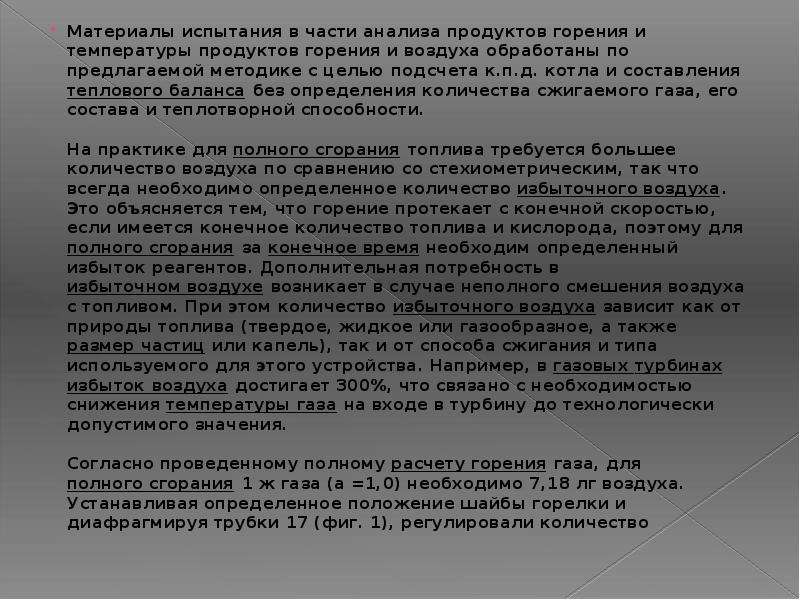

Материалы испытания в части анализа продуктов горения и температуры продуктов горения и воздуха обработаны по предлагаемой методике с целью подсчета к.п.д. котла и составления теплового баланса без определения количества сжигаемого газа, его состава и теплотворной способности.   На практике для полного сгорания топлива требуется большее количество воздуха по сравнению со стехиометрическим, так что всегда необходимо определенное количество избыточного воздуха. Это объясняется тем, что горение протекает с конечной скоростью, если имеется конечное количество топлива и кислорода, поэтому для полного сгорания за конечное время необходим определенный избыток реагентов. Дополнительная потребность в избыточном воздухе возникает в случае неполного смешения воздуха с топливом. При этом количество избыточного воздуха зависит как от природы топлива (твердое, жидкое или газообразное, а также размер частиц или капель), так и от способа сжигания и типа используемого для этого устройства. Например, в газовых турбинахизбыток воздуха достигает 300%, что связано с необходимостью снижения температуры газа на входе в турбину до технологически допустимого значения.   Согласно проведенному полному расчету горения газа, для полного сгорания 1 ж газа (а =1,0) необходимо 7,18 лг воздуха. Устанавливая определенное положение шайбы горелки и диафрагмируя трубки 17 (фиг. 1), регулировали количество Материалы испытания в части анализа продуктов горения и температуры продуктов горения и воздуха обработаны по предлагаемой методике с целью подсчета к.п.д. котла и составления теплового баланса без определения количества сжигаемого газа, его состава и теплотворной способности.   На практике для полного сгорания топлива требуется большее количество воздуха по сравнению со стехиометрическим, так что всегда необходимо определенное количество избыточного воздуха. Это объясняется тем, что горение протекает с конечной скоростью, если имеется конечное количество топлива и кислорода, поэтому для полного сгорания за конечное время необходим определенный избыток реагентов. Дополнительная потребность в избыточном воздухе возникает в случае неполного смешения воздуха с топливом. При этом количество избыточного воздуха зависит как от природы топлива (твердое, жидкое или газообразное, а также размер частиц или капель), так и от способа сжигания и типа используемого для этого устройства. Например, в газовых турбинахизбыток воздуха достигает 300%, что связано с необходимостью снижения температуры газа на входе в турбину до технологически допустимого значения.   Согласно проведенному полному расчету горения газа, для полного сгорания 1 ж газа (а =1,0) необходимо 7,18 лг воздуха. Устанавливая определенное положение шайбы горелки и диафрагмируя трубки 17 (фиг. 1), регулировали количество

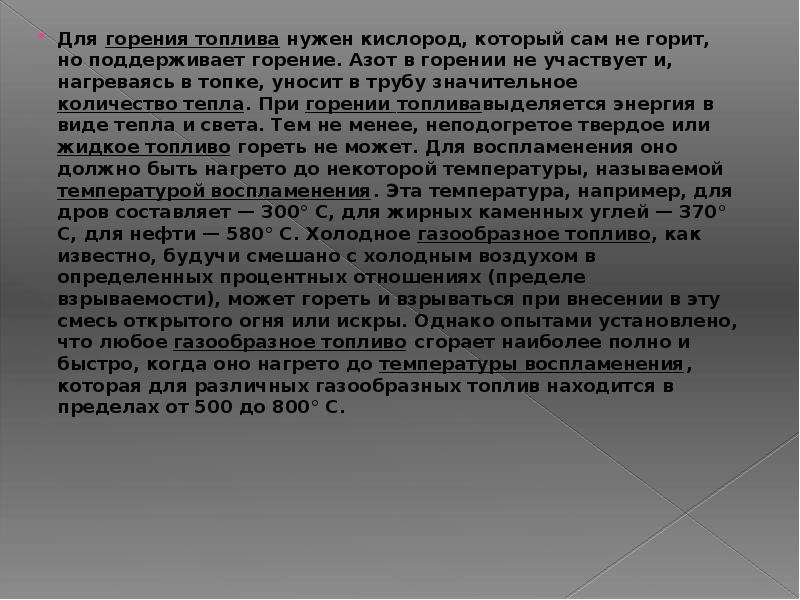

Для горения топлива нужен кислород, который сам не горит, но поддерживает горение. Азот в горении не участвует и, нагреваясь в топке, уносит в трубу значительное количество тепла. При горении топливавыделяется энергия в виде тепла и света. Тем не менее, неподогретое твердое или жидкое топливо гореть не может. Для воспламенения оно должно быть нагрето до некоторой температуры, называемой температурой воспламенения. Эта температура, например, для дров составляет — 300° С, для жирных каменных углей — 370° С, для нефти — 580° С. Холодное газообразное топливо, как известно, будучи смешано с холодным воздухом в определенных процентных отношениях (пределе взрываемости), может гореть и взрываться при внесении в эту смесь открытого огня или искры. Однако опытами установлено, что любое газообразное топливо сгорает наиболее полно и быстро, когда оно нагрето до температуры воспламенения, которая для различных газообразных топлив находится в пределах от 500 до 800° С. Для горения топлива нужен кислород, который сам не горит, но поддерживает горение. Азот в горении не участвует и, нагреваясь в топке, уносит в трубу значительное количество тепла. При горении топливавыделяется энергия в виде тепла и света. Тем не менее, неподогретое твердое или жидкое топливо гореть не может. Для воспламенения оно должно быть нагрето до некоторой температуры, называемой температурой воспламенения. Эта температура, например, для дров составляет — 300° С, для жирных каменных углей — 370° С, для нефти — 580° С. Холодное газообразное топливо, как известно, будучи смешано с холодным воздухом в определенных процентных отношениях (пределе взрываемости), может гореть и взрываться при внесении в эту смесь открытого огня или искры. Однако опытами установлено, что любое газообразное топливо сгорает наиболее полно и быстро, когда оно нагрето до температуры воспламенения, которая для различных газообразных топлив находится в пределах от 500 до 800° С.

Определение коэффициента Обычно коэффициент избытка воздуха определяется по данным газового анализа, причем не принимается в расчет азот топлива. Тогда количество азота, бывшего в воздухе до горения, сохранится в том же количестве в дымовых газах. Коэффициент избытка воздуха можно выразить следующим равенством  [c.219] В качестве примера рассмотрим определение количества кислорода и воздуха, необходимого для горения сероводорода. Если для горения 68 кг сероводорода требуется 96 кг кислорода,

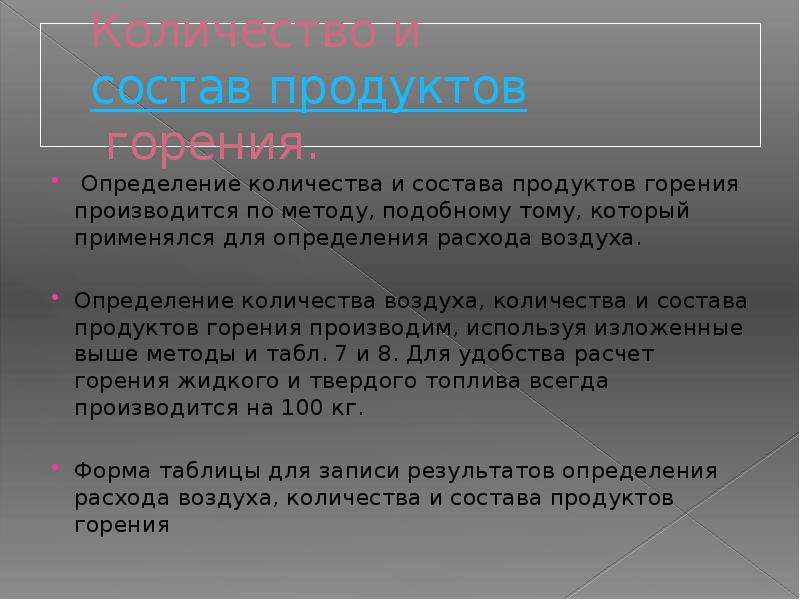

Количество и состав продуктов горения. Определение количества и состава продуктов горения производится по методу, подобному тому, который применялся для определения расхода воздуха. Определение количества воздуха, количества и состава продуктов горения производим, используя изложенные выше методы и табл. 7 и 8. Для удобства расчет горения жидкого и твердого топлива всегда производится на 100 кг.   Форма таблицы для записи результатов определения расхода воздуха, количества и состава продуктов горения
