Слайд 1

Описание слайда:

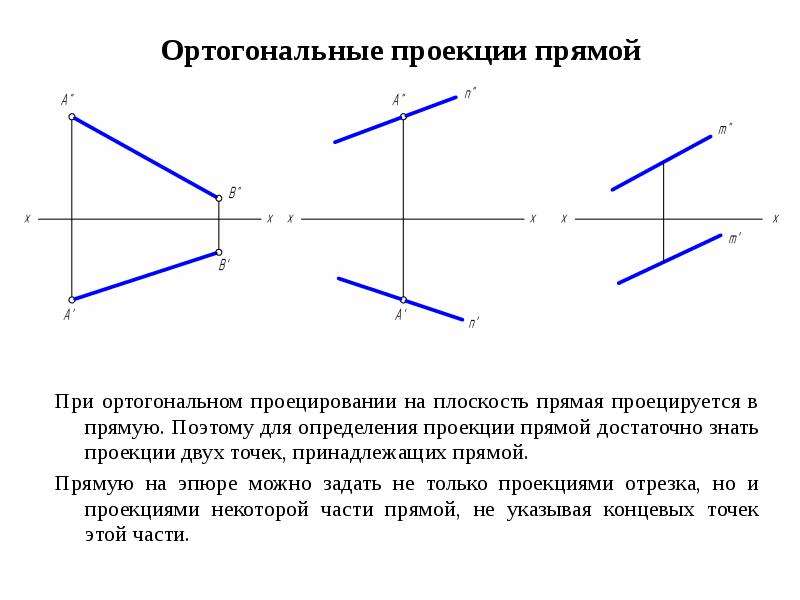

Ортогональные проекции прямой При ортогональном проецировании на плоскость прямая проецируется в прямую. Поэтому для определения проекции прямой достаточно знать проекции двух точек, принадлежащих прямой. Прямую на эпюре можно задать не только проекциями отрезка, но и проекциями некоторой части прямой, не указывая концевых точек этой части.

Слайд 2

Описание слайда:

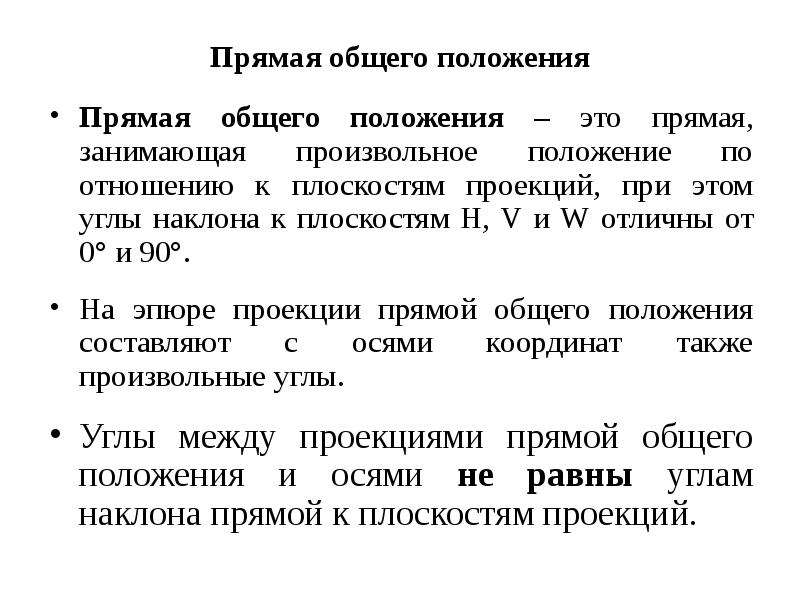

Прямая общего положения Прямая общего положения – это прямая, занимающая произвольное положение по отношению к плоскостям проекций, при этом углы наклона к плоскостям H, V и W отличны от 0° и 90°. На эпюре проекции прямой общего положения составляют с осями координат также произвольные углы. Углы между проекциями прямой общего положения и осями не равны углам наклона прямой к плоскостям проекций.

Слайд 3

Описание слайда:

Следы прямой Прямая общего положения пересекает все три плоскости проекции. Точку пересечения прямой с плоскостью проекции называют следом прямой. Следы обозначают и называют: H – горизонтальный след; F – фронтальный след.

Слайд 4

Описание слайда:

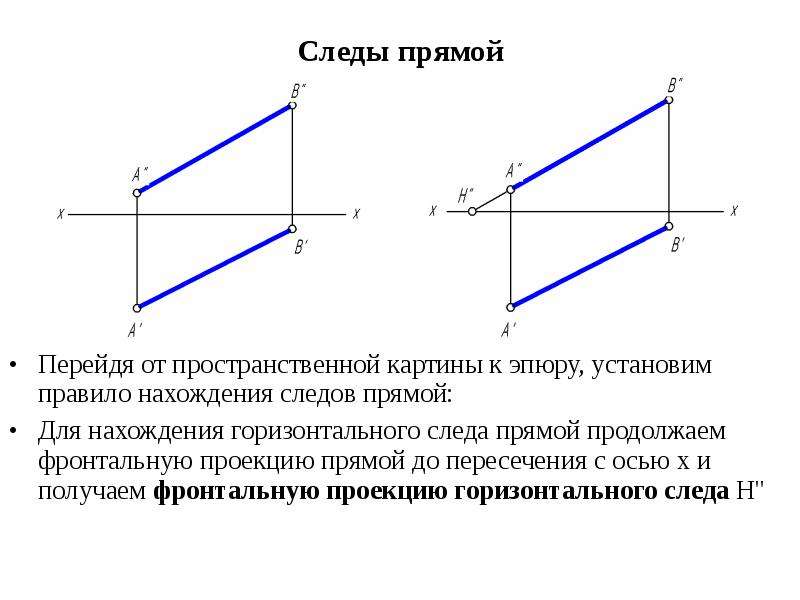

Следы прямой Перейдя от пространственной картины к эпюру, установим правило нахождения следов прямой: Для нахождения горизонтального следа прямой продолжаем фронтальную проекцию прямой до пересечения с осью х и получаем фронтальную проекцию горизонтального следа H''

Слайд 5

Описание слайда:

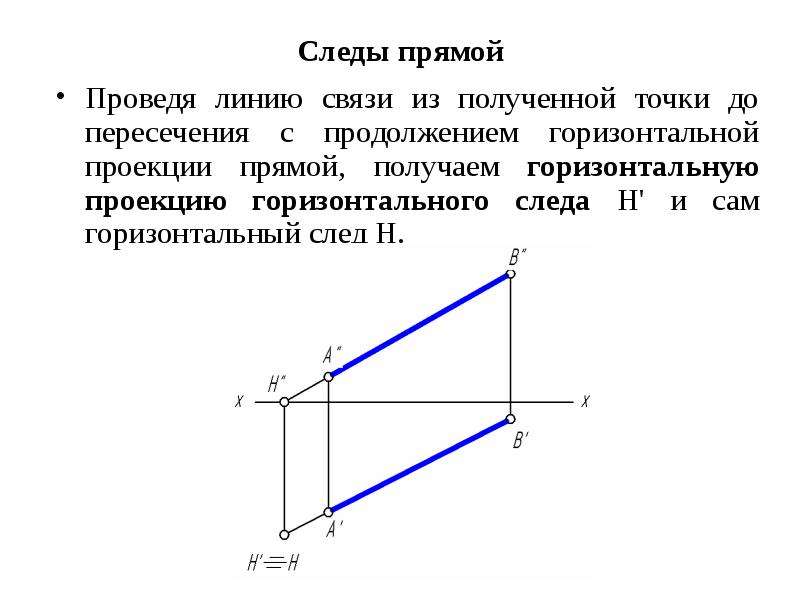

Следы прямой Проведя линию связи из полученной точки до пересечения с продолжением горизонтальной проекции прямой, получаем горизонтальную проекцию горизонтального следа H' и сам горизонтальный след H.

Слайд 6

Описание слайда:

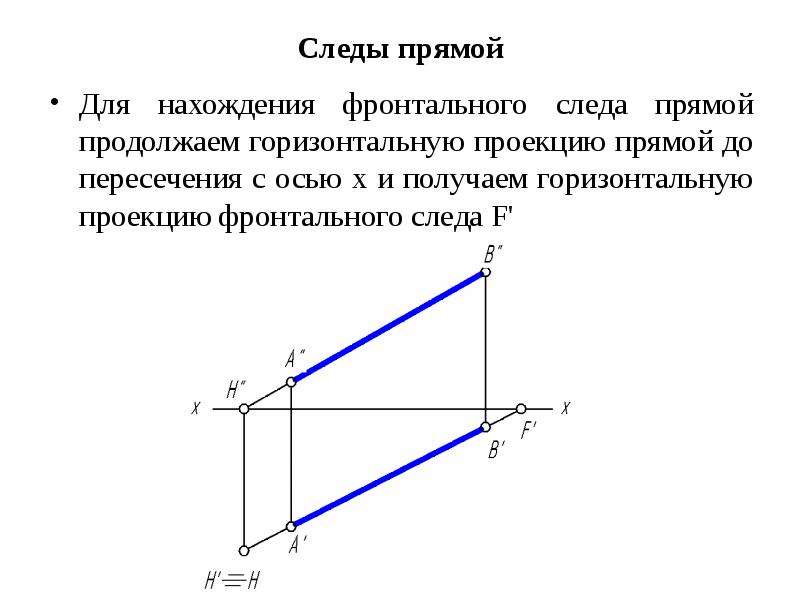

Следы прямой Для нахождения фронтального следа прямой продолжаем горизонтальную проекцию прямой до пересечения с осью х и получаем горизонтальную проекцию фронтального следа F'

Слайд 7

Описание слайда:

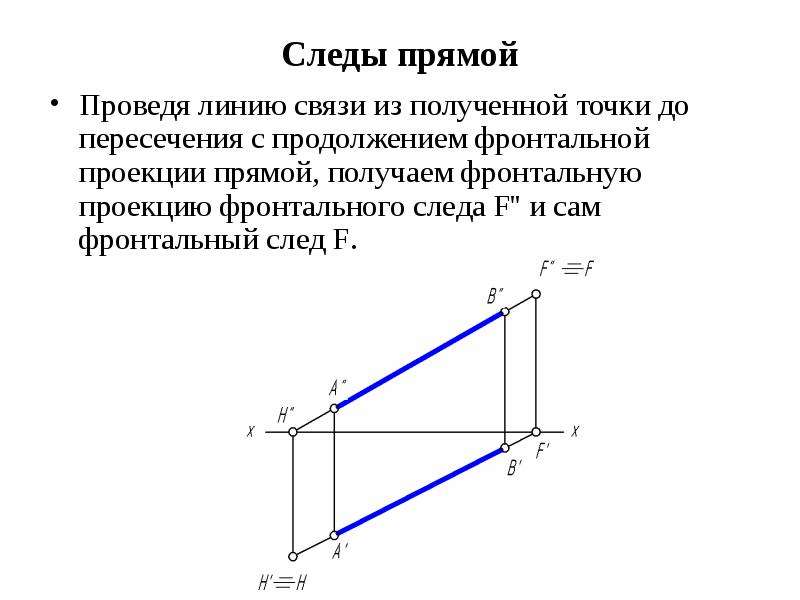

Следы прямой Проведя линию связи из полученной точки до пересечения с продолжением фронтальной проекции прямой, получаем фронтальную проекцию фронтального следа F'' и сам фронтальный след F.

Слайд 8

Описание слайда:

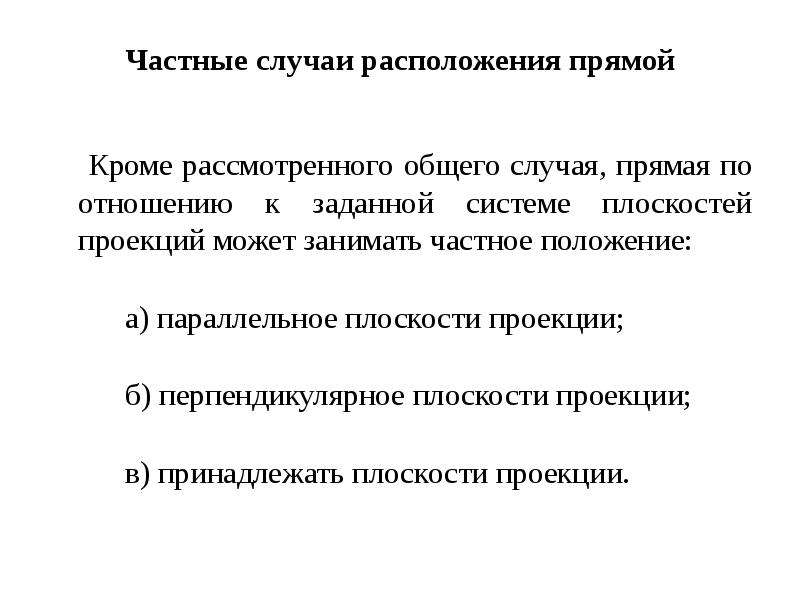

Частные случаи расположения прямой Кроме рассмотренного общего случая, прямая по отношению к заданной системе плоскостей проекций может занимать частное положение: а) параллельное плоскости проекции; б) перпендикулярное плоскости проекции; в) принадлежать плоскости проекции.

Слайд 9

Описание слайда:

Прямые, параллельные плоскости проекции – линии уровня Горизонталь – прямая, параллельная горизонтальной плоскости проекции. Все точки горизонтали удалены на одинаковое расстояние от плоскости Н. z = const, поэтому: h''║x; h'''║y

Слайд 10

Описание слайда:

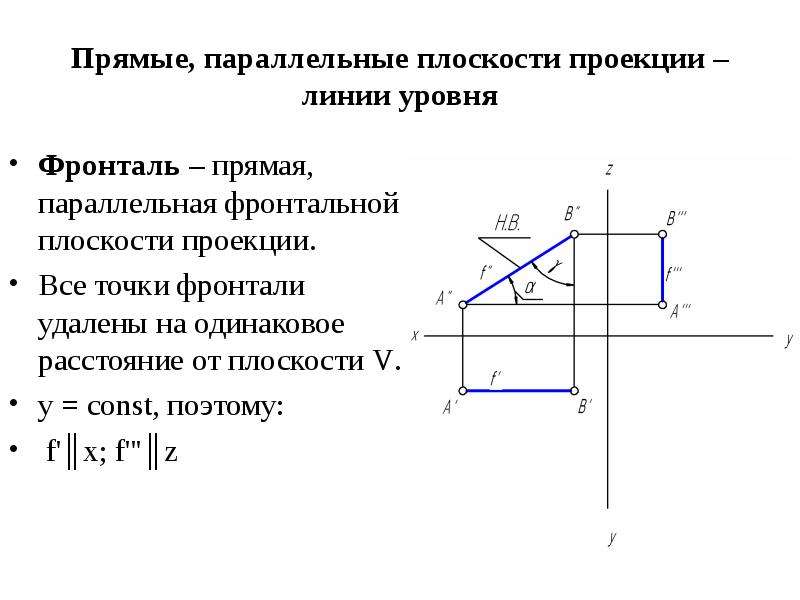

Прямые, параллельные плоскости проекции – линии уровня Фронталь – прямая, параллельная фронтальной плоскости проекции. Все точки фронтали удалены на одинаковое расстояние от плоскости V. y = const, поэтому: f'║x; f'''║z

Слайд 11

Описание слайда:

Прямые, параллельные плоскости проекции – линии уровня Профильная прямая – прямая, параллельная профильной плоскости проекции. Все точки профильной прямой удалены на одинаковое расстояние от плоскости W. x = const, поэтому: p'║y; p''║z

Слайд 12

Описание слайда:

Прямые, перпендикулярные плоскости проекции (проецирующие прямые) Горизонтально проецирующая прямая – прямая, перпендикулярная Н. Такая прямая на горизонтальную плоскость проецируется в точку. А'' В'' и А''' В''' ║z

Слайд 13

Описание слайда:

Прямые, перпендикулярные плоскости проекции – проецирующие прямые Фронтально проецирующая прямая – прямая, перпендикулярная V. Такая прямая на фронтальную плоскость проецируется в точку. А' В' и А''' В''' ║y

Слайд 14

Описание слайда:

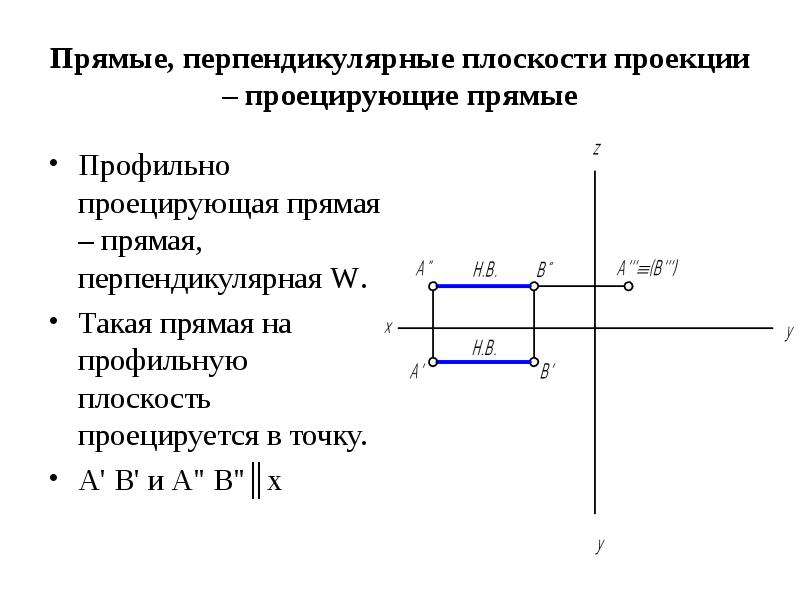

Прямые, перпендикулярные плоскости проекции – проецирующие прямые Профильно проецирующая прямая – прямая, перпендикулярная W. Такая прямая на профильную плоскость проецируется в точку. А' В' и А'' В''║x

Слайд 15

Описание слайда:

Определение натуральной величины отрезка общего положения Ортогональная проекция отрезка на плоскость Н (V или W) будет конгруэнтна оригиналу лишь в том случае, когда он параллелен плоскости проекции Н (V или W). Во всех остальных случаях он проецируется на плоскость проекции с искажением. При этом ортогональная проекция отрезка всегда будет меньше его натуральной величины.

Слайд 16

Описание слайда:

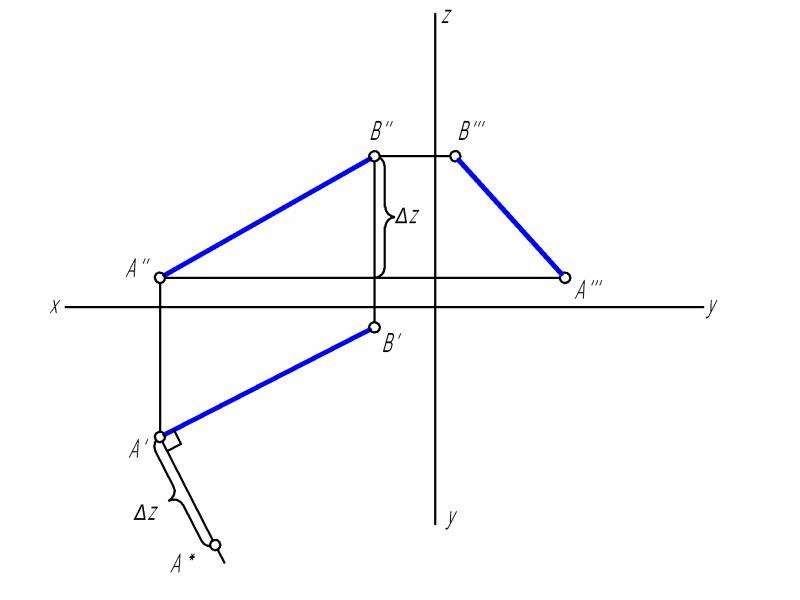

Спроецируем отрезок общего положения АВ на плоскость Н. Спроецируем отрезок общего положения АВ на плоскость Н. Проведем дополнительное построение: АК ║ А'В' Рассмотрим треугольник АКВ: очевидно АКВ=90°; АК=А'В' Следовательно:

Слайд 17

Описание слайда:

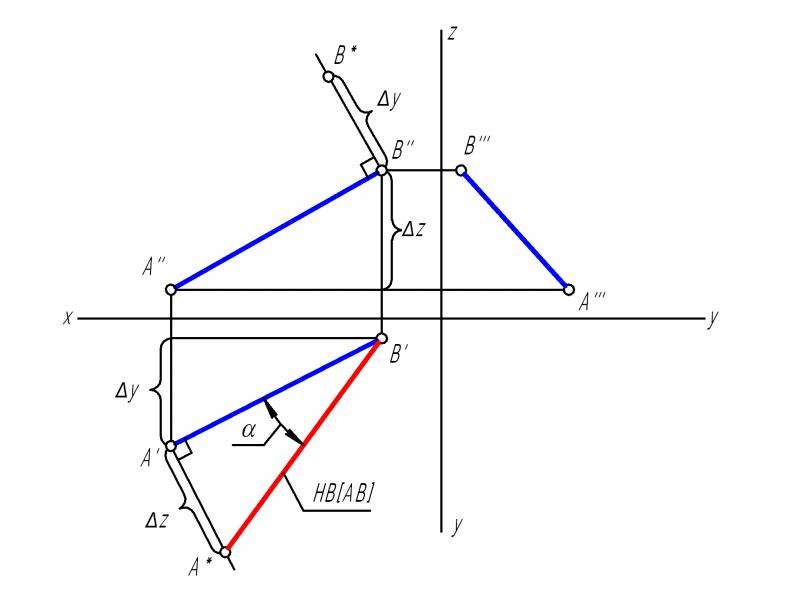

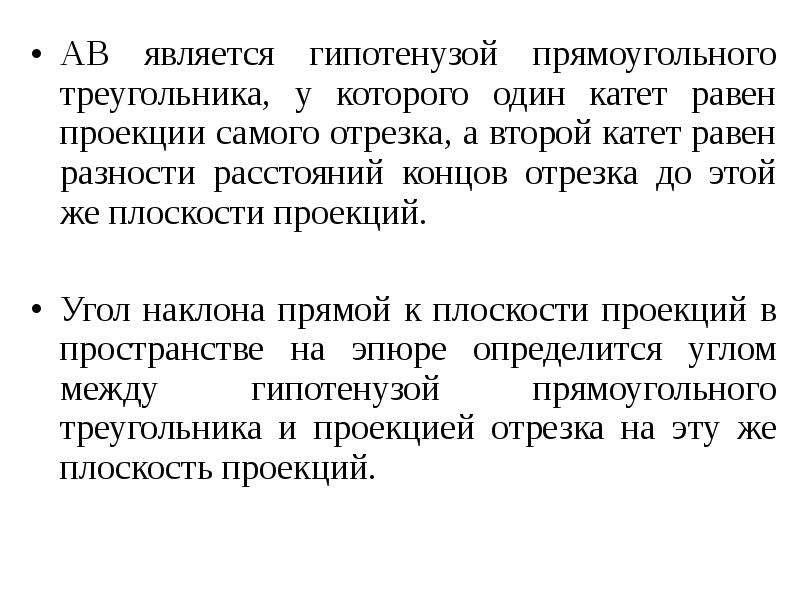

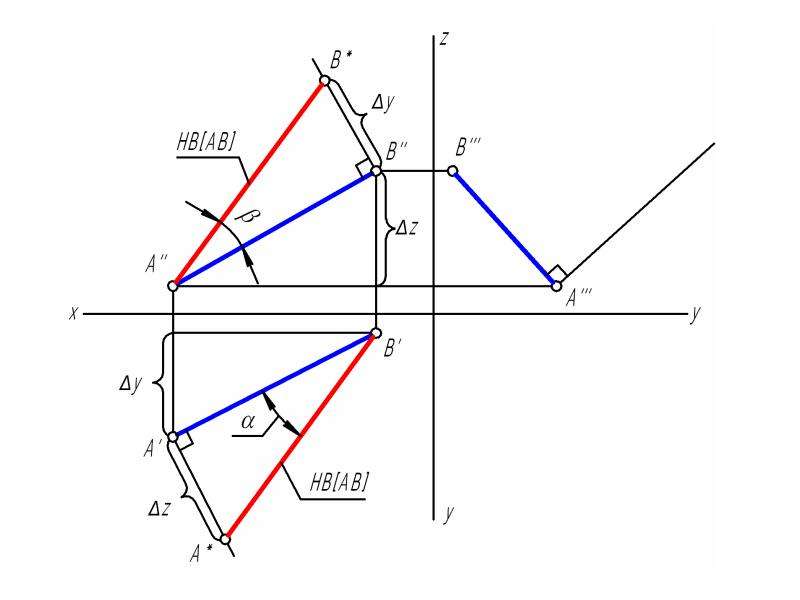

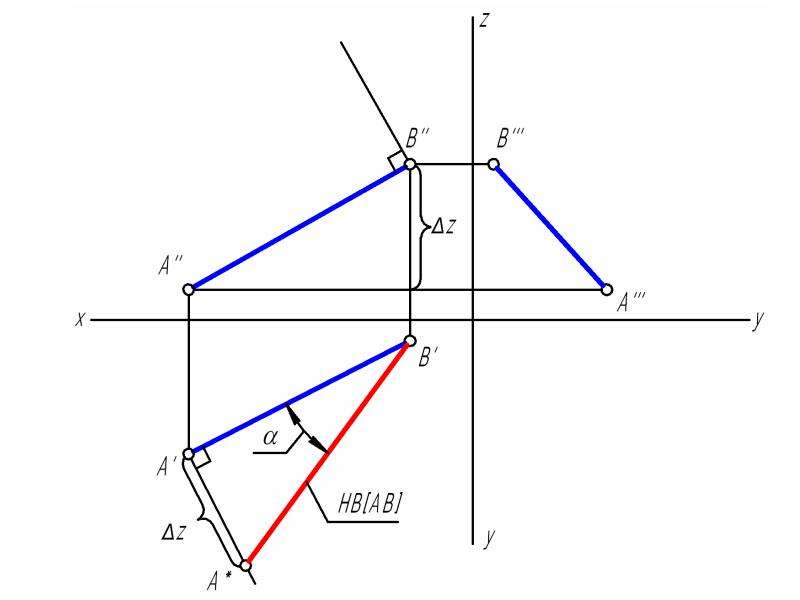

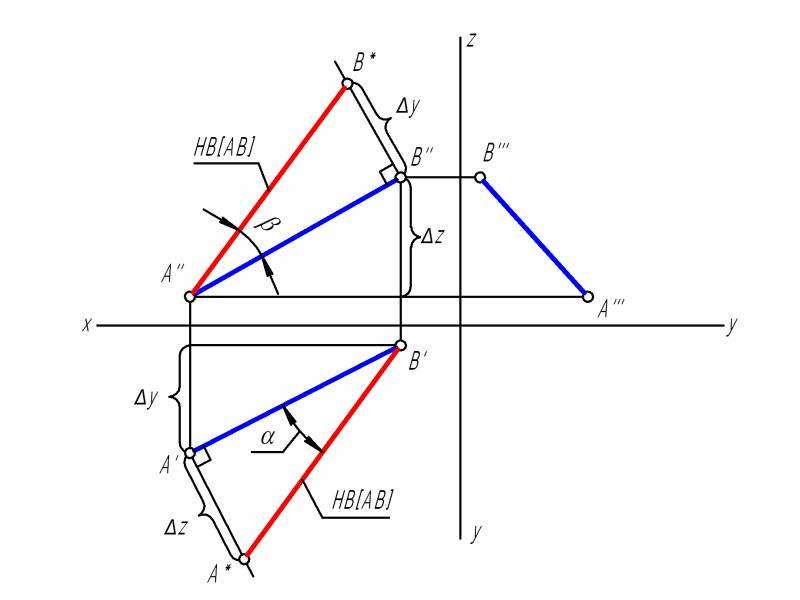

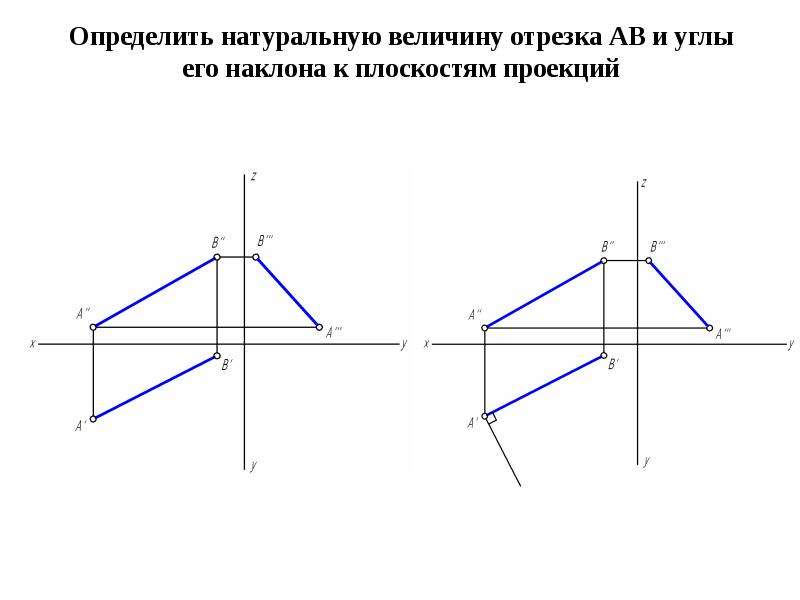

АВ является гипотенузой прямоугольного треугольника, у которого один катет равен проекции самого отрезка, а второй катет равен разности расстояний концов отрезка до этой же плоскости проекций. АВ является гипотенузой прямоугольного треугольника, у которого один катет равен проекции самого отрезка, а второй катет равен разности расстояний концов отрезка до этой же плоскости проекций. Угол наклона прямой к плоскости проекций в пространстве на эпюре определится углом между гипотенузой прямоугольного треугольника и проекцией отрезка на эту же плоскость проекций.
