Слайд 1

Описание слайда:

Раздел 2. Основания и фундаменты

Слайд 2

Описание слайда:

Литература 1. СНиП 2.02.01-83˟ .Основания зданий и сооружений. М.,1993. 2. СНиП 2.02.03-85 .Свайные фундаменты. 3. Справочник проектировщика. Основания, фундаменты и подземные сооружения (1985). 4. Далматов Б.И. Механика грунтов, основания и фундаменты (1988). 5. Швецов Г.И., Носков И.В. Справочник. Основания и фундаменты./ Под ред. Г.И. Швецова (1991).

Слайд 3

Описание слайда:

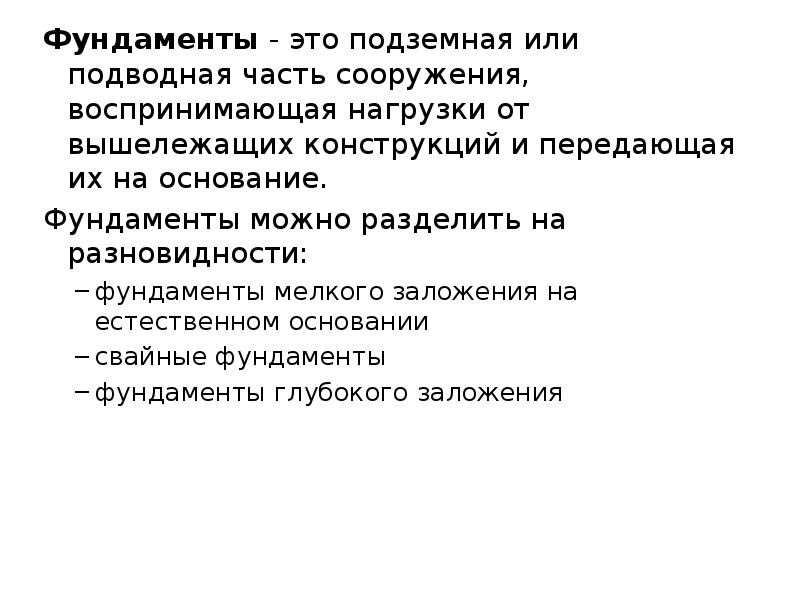

Фундаменты - это подземная или подводная часть сооружения, воспринимающая нагрузки от вышележащих конструкций и передающая их на основание. Фундаменты - это подземная или подводная часть сооружения, воспринимающая нагрузки от вышележащих конструкций и передающая их на основание. Фундаменты можно разделить на разновидности: фундаменты мелкого заложения на естественном основании свайные фундаменты фундаменты глубокого заложения

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

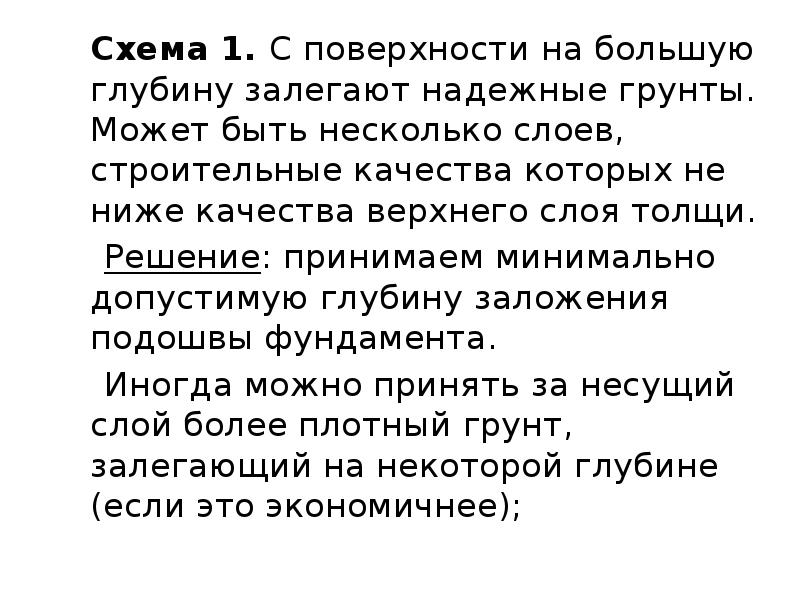

Схема 1. С поверхности на большую глубину залегают надежные грунты. Может быть несколько слоев, строительные качества которых не ниже качества верхнего слоя толщи. Схема 1. С поверхности на большую глубину залегают надежные грунты. Может быть несколько слоев, строительные качества которых не ниже качества верхнего слоя толщи. Решение: принимаем минимально допустимую глубину заложения подошвы фундамента. Иногда можно принять за несущий слой более плотный грунт, залегающий на некоторой глубине (если это экономичнее);

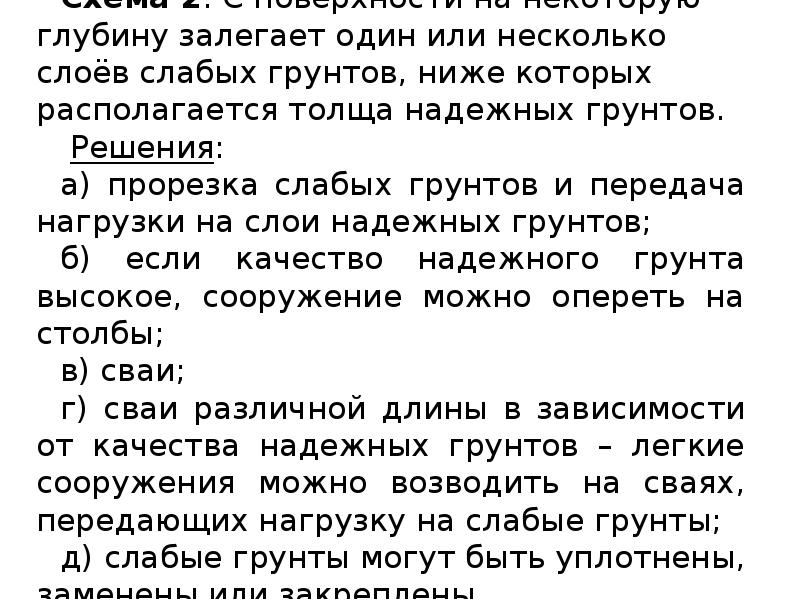

Слайд 6

Описание слайда:

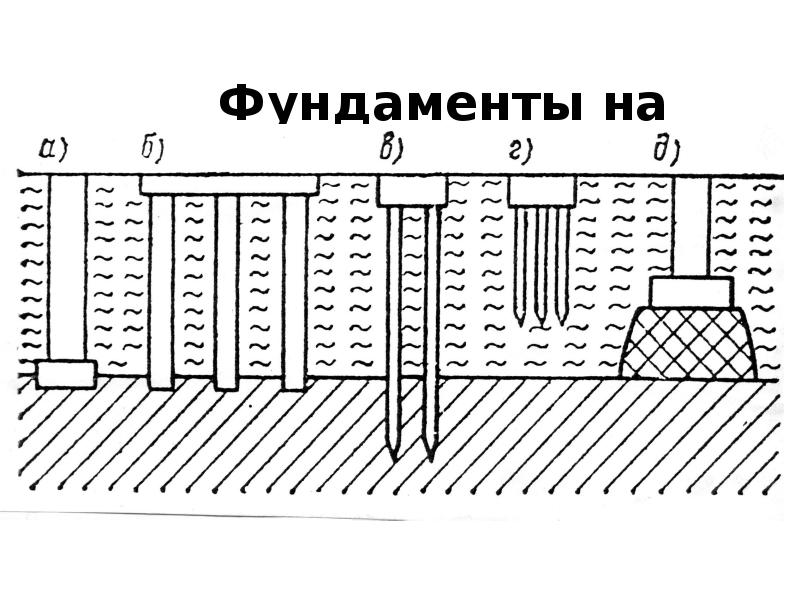

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Фундаменты на естественном основании. Область применения, конструктивные особенности, классификация.

Слайд 9

Описание слайда:

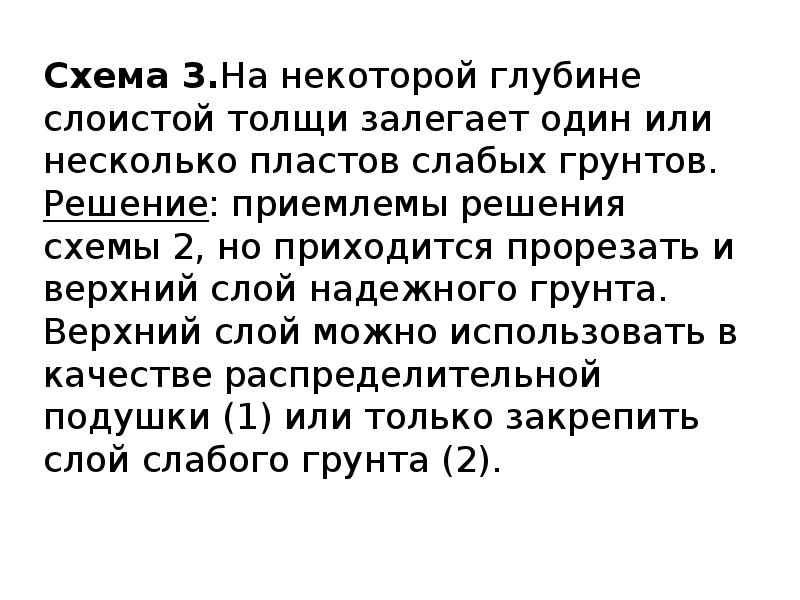

Схема 3.На некоторой глубине слоистой толщи залегает один или несколько пластов слабых грунтов. Решение: приемлемы решения схемы 2, но приходится прорезать и верхний слой надежного грунта. Верхний слой можно использовать в качестве распределительной подушки (1) или только закрепить слой слабого грунта (2).

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

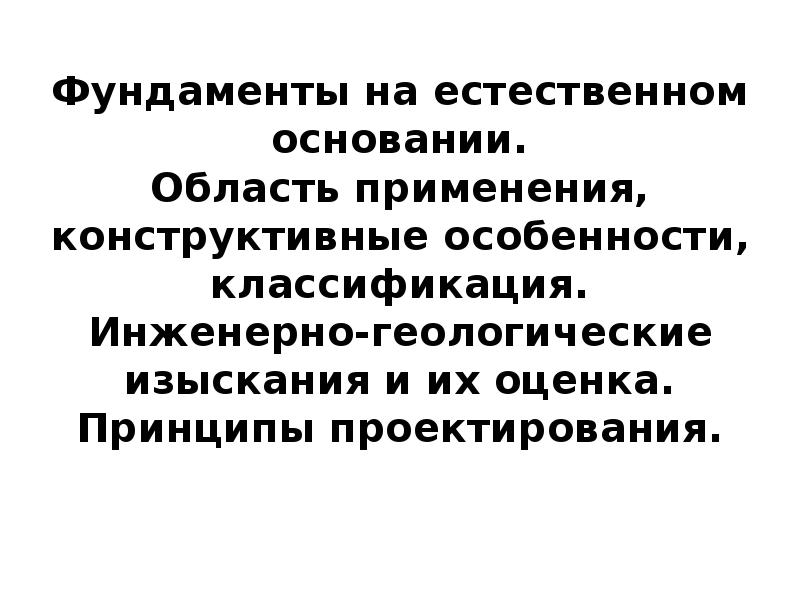

Фундаменты на естественном основании. Область применения, конструктивные особенности, классификация. Инженерно-геологические изыскания и их оценка. Принципы проектирования.

Слайд 12

Описание слайда:

Фундаментами мелкого заложения на естественных основаниях называют такие фундаменты, которые сооружают в открытых котлованах глубиной не более 5-6 м. Основные требования к фундаментам - их достаточная прочность, долговечность, морозостойкость, стойкость против агрессивного воздействия подземных вод.

Слайд 13

Описание слайда:

Фундамент должен иметь такие размеры, чтобы среднее давление по подошве фундамента не превышало расчетного сопротивления грунта основания. р≤ R Кроме того, расчетные значения абсолютных осадок и разностей осадок между отдельными фундаментами одного сооружения не должны превышать установленных нормами проектирования предельных значений. S≤Su [∆S/L]≤[∆S/L]u

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

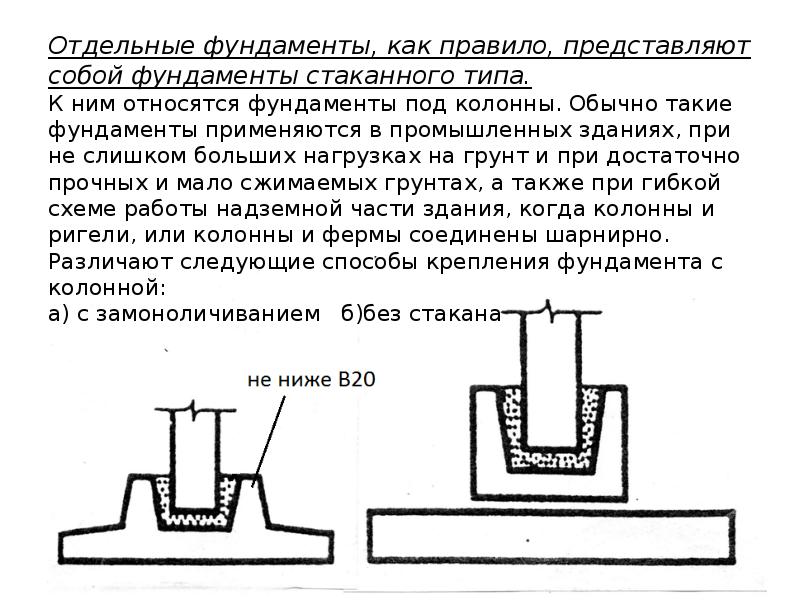

Отдельные фундаменты, как правило, представляют собой фундаменты стаканного типа. К ним относятся фундаменты под колонны. Обычно такие фундаменты применяются в промышленных зданиях, при не слишком больших нагрузках на грунт и при достаточно прочных и мало сжимаемых грунтах, а также при гибкой схеме работы надземной части здания, когда колонны и ригели, или колонны и фермы соединены шарнирно. Различают следующие способы крепления фундамента с колонной: а) с замоноличиванием б)без стакана

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

б) большие колонны – без стакана, жесткий стык – сварка и стык замоноличиваются бетоном

Слайд 18

Описание слайда:

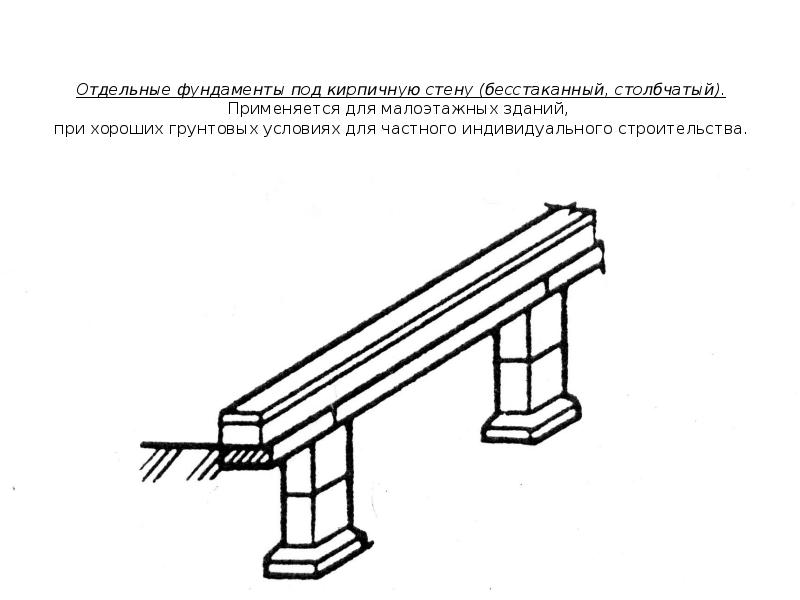

Отдельные фундаменты под кирпичную стену (бесстаканный, столбчатый). Применяется для малоэтажных зданий, при хороших грунтовых условиях для частного индивидуального строительства.

Слайд 19

Описание слайда:

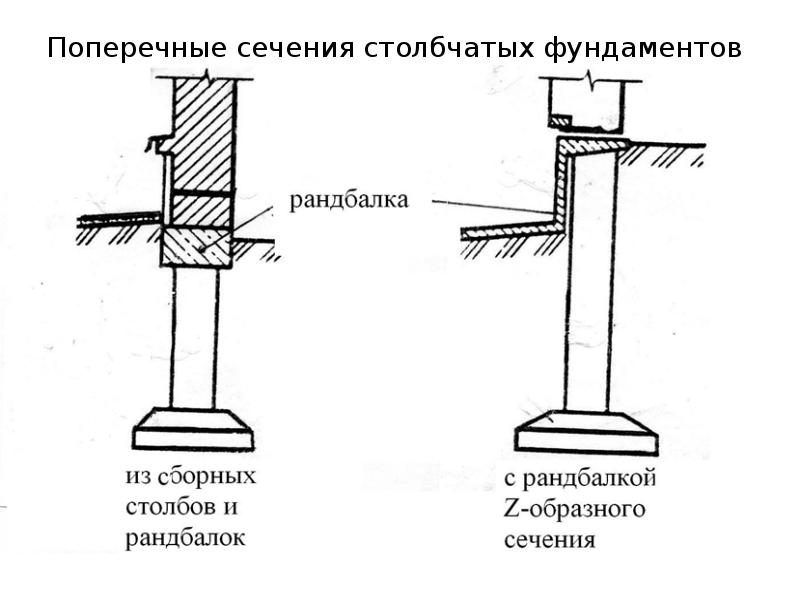

Поперечные сечения столбчатых фундаментов

Слайд 20

Описание слайда:

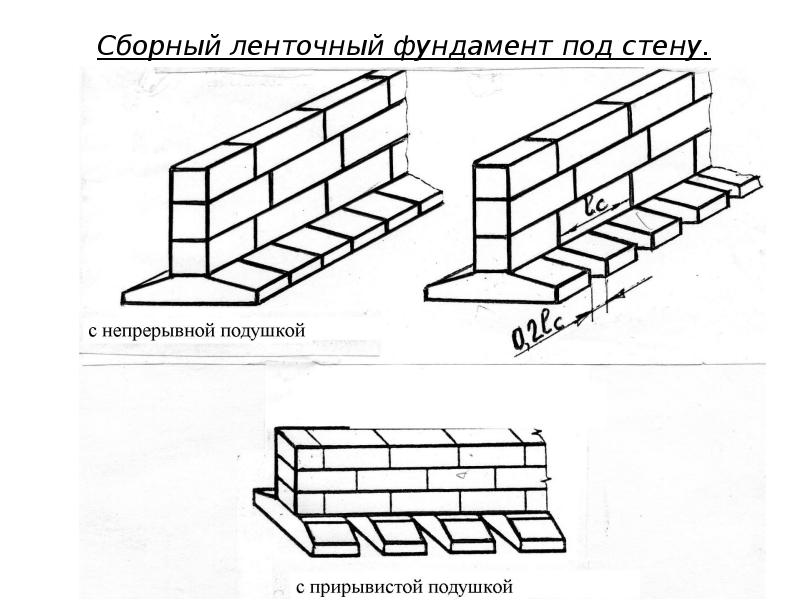

Сборный ленточный фундамент под стену.

Слайд 21

Описание слайда:

Поперечные сечения ленточных фундаментов. Ленточные фундаменты иногда называют непрерывными. Применяются при равномерной нагрузке от стен на грунт, и постоянных, вдоль стены, грунтовых условиях. Изменение размеров глубины заложения возможно только на отдельных участках ограниченной длины.

Слайд 22

Описание слайда:

Перекрёстные ленточные фундаменты под колонны. Применяется при малом шаге колонн, при больших нагрузках и слабых грунтах. Перекрестные ленты позволяют выравнивать осадку не только отдельных колонн в ряду, но и здания в целом.

Слайд 23

Описание слайда:

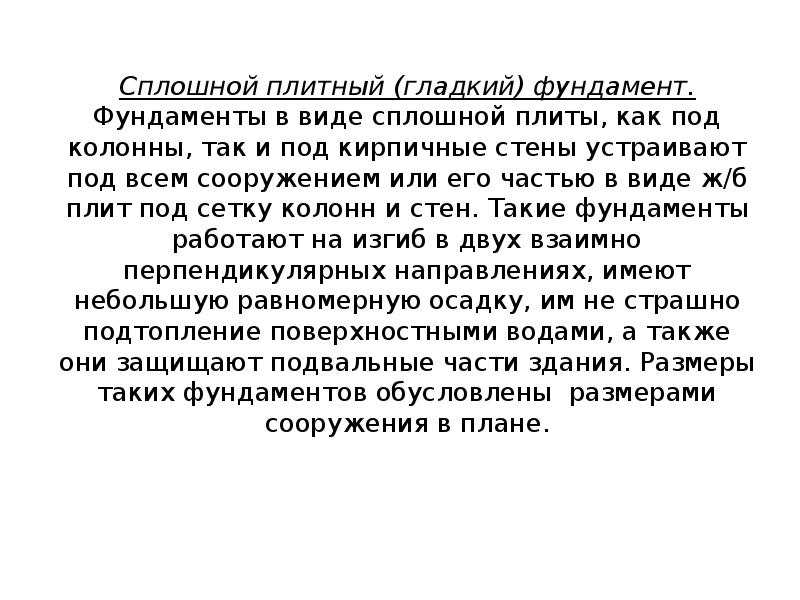

Сплошной плитный (гладкий) фундамент. Фундаменты в виде сплошной плиты, как под колонны, так и под кирпичные стены устраивают под всем сооружением или его частью в виде ж/б плит под сетку колонн и стен. Такие фундаменты работают на изгиб в двух взаимно перпендикулярных направлениях, имеют небольшую равномерную осадку, им не страшно подтопление поверхностными водами, а также они защищают подвальные части здания. Размеры таких фундаментов обусловлены размерами сооружения в плане.

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

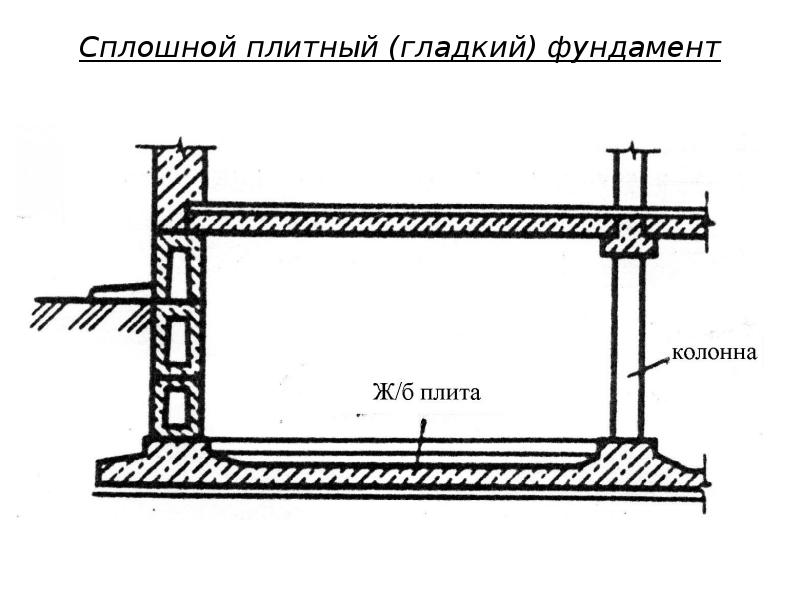

Сплошной плитный (гладкий) фундамент

Слайд 26

Описание слайда:

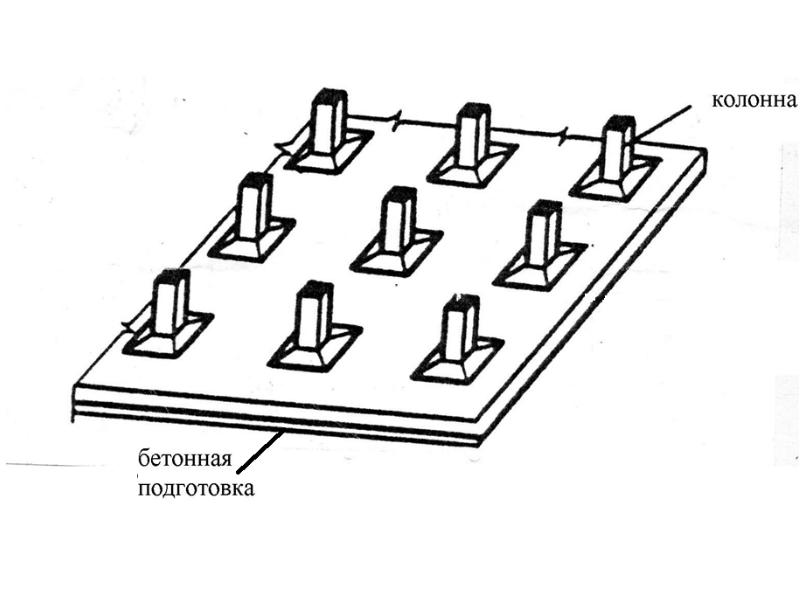

Фундамент в виде сплошной плиты

Слайд 27

Описание слайда:

Плитные фундаменты со сборными стаканами

Слайд 28

Описание слайда:

Плитный фундамент с монолитными стаканами

Слайд 29

Описание слайда:

Плитный ребристый фундамент

Слайд 30

Описание слайда:

Сплошной фундамент под группу колонн

Слайд 31

Описание слайда:

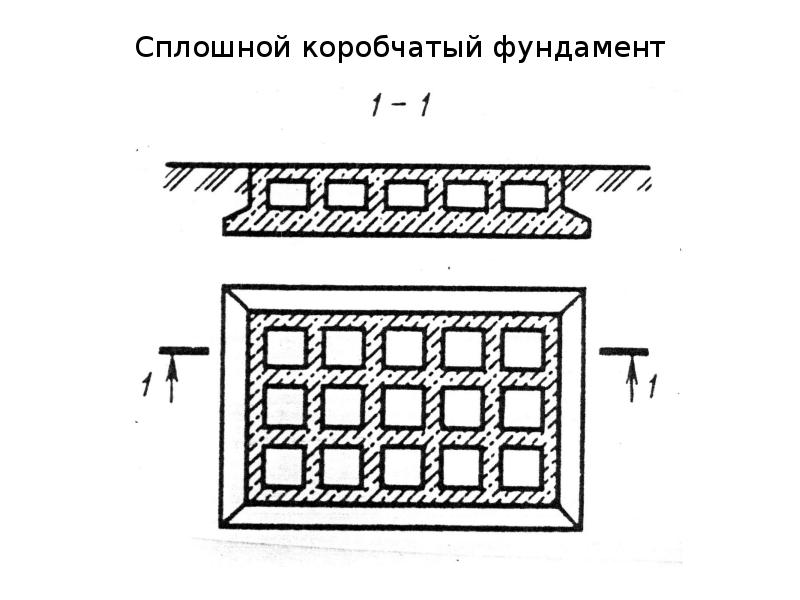

Сплошной коробчатый фундамент

Слайд 32

Описание слайда:

Массивный фундамент под доменную печь Массивные фундаменты - это фундаменты массивных сооружений с массивной подземной частью (фундаменты плотин, мостовых опор, доменных печей, дымовых труб, под машинное оборудование с динамическими нагрузками). Они создают большую инерцию, препятствуют колебаниям, уменьшают амплитуду, скорость и т.д.

Слайд 33

Описание слайда:

Фундаменты русловых опор совмещенного моста а — из свай-оболочек; б — из бурообсадных свай; 1 — ростверк; 2 — сваи-оболочки, заполненные бетоном; 3 — ствол буронабивной сваи

Слайд 34

Описание слайда:

Фундамент доменной плиты

Слайд 35

Описание слайда:

Основания под печи, располагаемые в нижнем этаже здания а - у каменных стен здания; б - в проемах стен на уширении их фундаментов 1 - печь; 2 - гидроизоляция; 3 - предтопочный стальной лист; 4 - деревянный пол; 5 - кирпичный бутовый или бетонный фундамент; 6 - песок; 7 - открытая отступка; 8 - кирпичная стена; 9 - заделка раствором; 10 - перемычки стены; 11 - глухая разделка толщиной в полкирпича.

Слайд 36

Описание слайда:

Фундамент опор моста а – по глубине заложения прочных пород; б – для открытого котлована; в – для опор на высоких свайных ростверках; г – для типовых свайных опор

Слайд 37

Описание слайда:

Фундамент в вытрамбованном котловане

Слайд 38

Описание слайда:

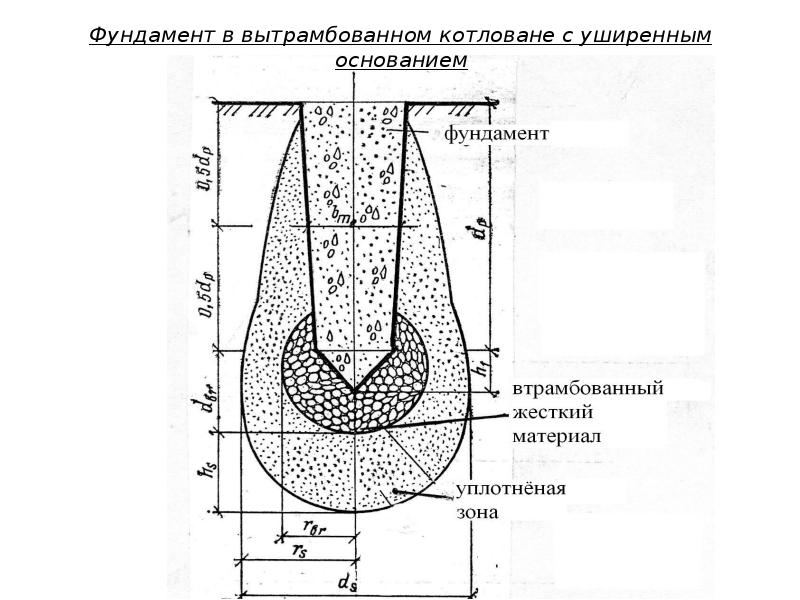

Фундамент в вытрамбованном котловане с уширенным основанием

Слайд 39

Описание слайда:

Буробетонный фундамент

Слайд 40

Описание слайда:

Щелевой фундамент

Слайд 41

Описание слайда:

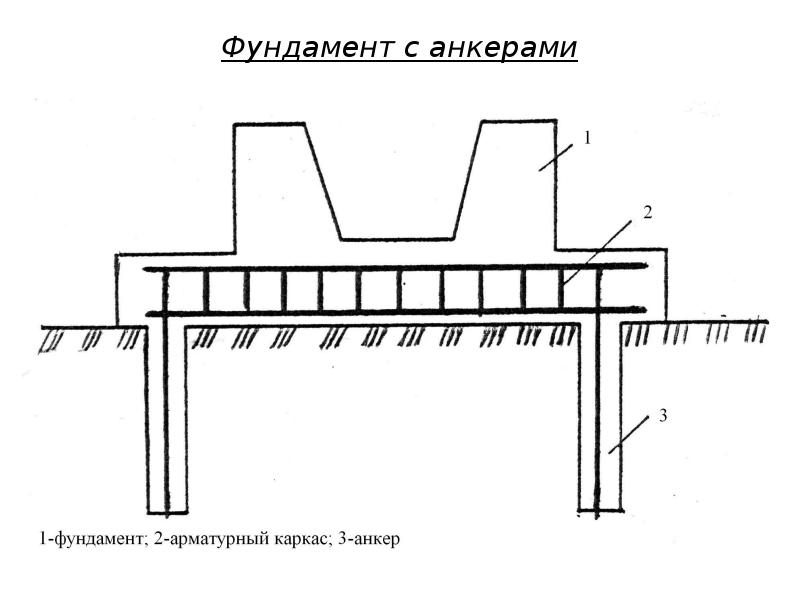

Фундамент с анкерами

Слайд 42

Описание слайда:

Фундаменты с пустотообразователями

Слайд 43

Описание слайда:

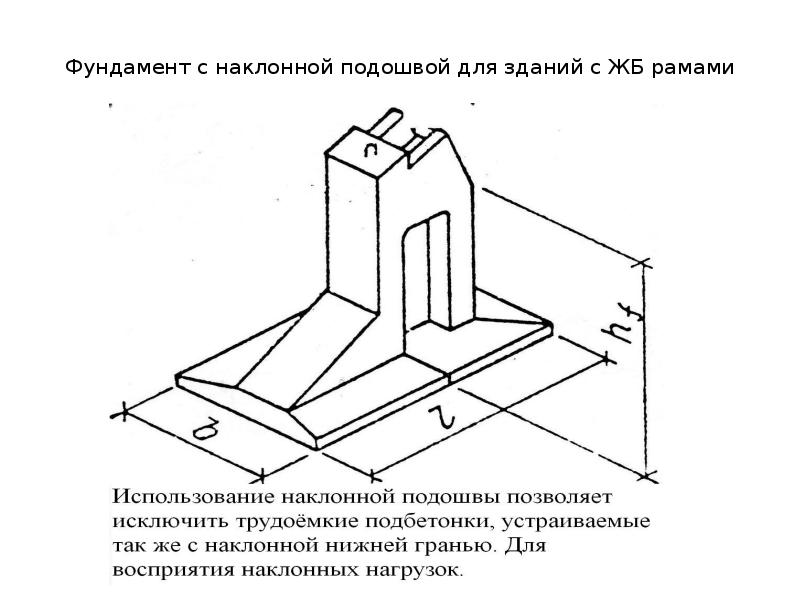

Фундамент с наклонной подошвой для зданий с ЖБ рамами

Слайд 44

Описание слайда:

Узел опирания рамы и панели на фундамент с наклонной подошвой

Слайд 45

Описание слайда:

Фундамент на промежуточной подготовке

Слайд 46

Описание слайда:

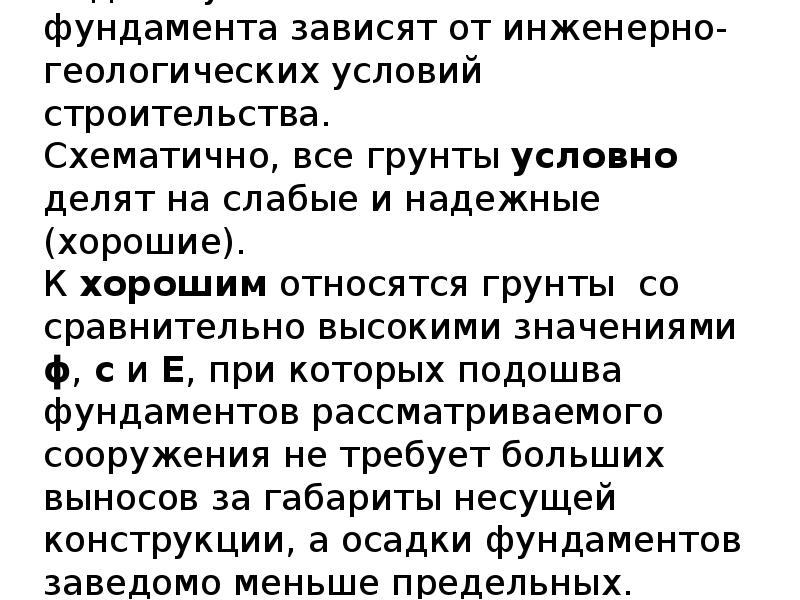

Вид и глубина заложения фундамента зависят от инженерно-геологических условий строительства. Схематично, все грунты условно делят на слабые и надежные (хорошие). К хорошим относятся грунты со сравнительно высокими значениями ϕ, c и E, при которых подошва фундаментов рассматриваемого сооружения не требует больших выносов за габариты несущей конструкции, а осадки фундаментов заведомо меньше предельных.

Слайд 47

Описание слайда:

Надежные и слабые грунты - это понятия относительные. Если сооружение легкое или его конструкции допускают развитие больших неравномерных осадок, то для него, даже сильно сжимаемые грунты будут относиться к категории надежных. А для тяжелых сооружений и при возведении конструкций не допускающих равномерных осадок, считаются слабыми грунты, обладающие средней сжимаемостью и считающимися хорошими в основаниях обычных сооружений. Надежные и слабые грунты - это понятия относительные. Если сооружение легкое или его конструкции допускают развитие больших неравномерных осадок, то для него, даже сильно сжимаемые грунты будут относиться к категории надежных. А для тяжелых сооружений и при возведении конструкций не допускающих равномерных осадок, считаются слабыми грунты, обладающие средней сжимаемостью и считающимися хорошими в основаниях обычных сооружений.

Слайд 48

Описание слайда:

Слайд 49

Описание слайда:

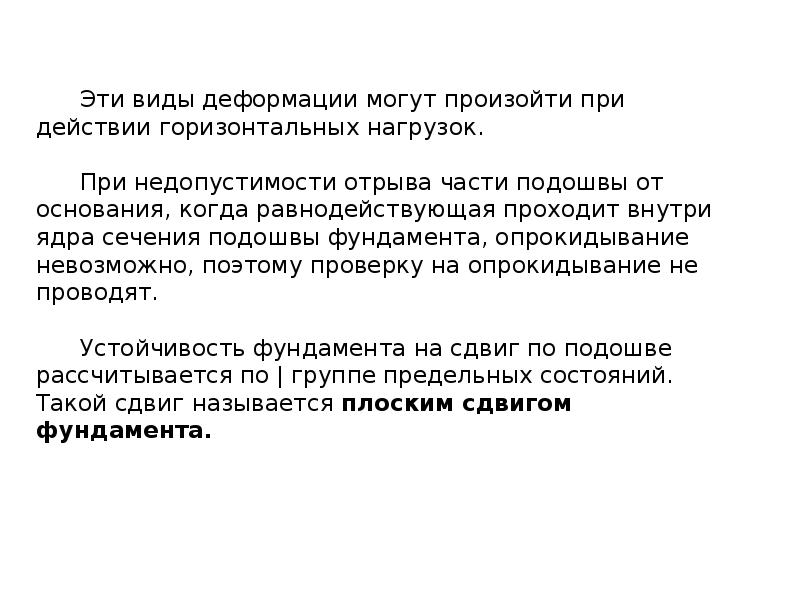

Эти виды деформации могут произойти при действии горизонтальных нагрузок. При недопустимости отрыва части подошвы от основания, когда равнодействующая проходит внутри ядра сечения подошвы фундамента, опрокидывание невозможно, поэтому проверку на опрокидывание не проводят. Устойчивость фундамента на сдвиг по подошве рассчитывается по ǀ группе предельных состояний. Такой сдвиг называется плоским сдвигом фундамента.

Слайд 50

Описание слайда:

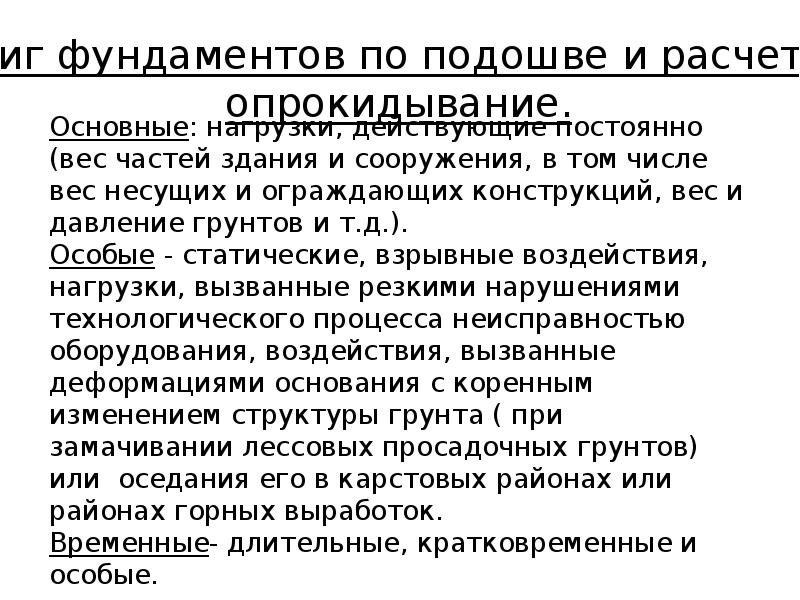

F – расчетная сила, передаваемая на основание от основного и особого сочетания нагрузок; F – расчетная сила, передаваемая на основание от основного и особого сочетания нагрузок; γс- коэффициент условий работы, зависящий от вида грунта; γс= 0,8-1; Fu – сила предельного сопротивления основания; γ u– коэффициент надежности в зависимости от класса сооружения; γ u=1,1-1,2.

Слайд 51

Описание слайда:

, где FvoI – вертикальная составляющая внешней нагрузки, кН; Ff.g.I – вес фундамента и грунта на его уступах; f – коэффициент трения кладки фундамента по грунту основания.

Слайд 52

Описание слайда:

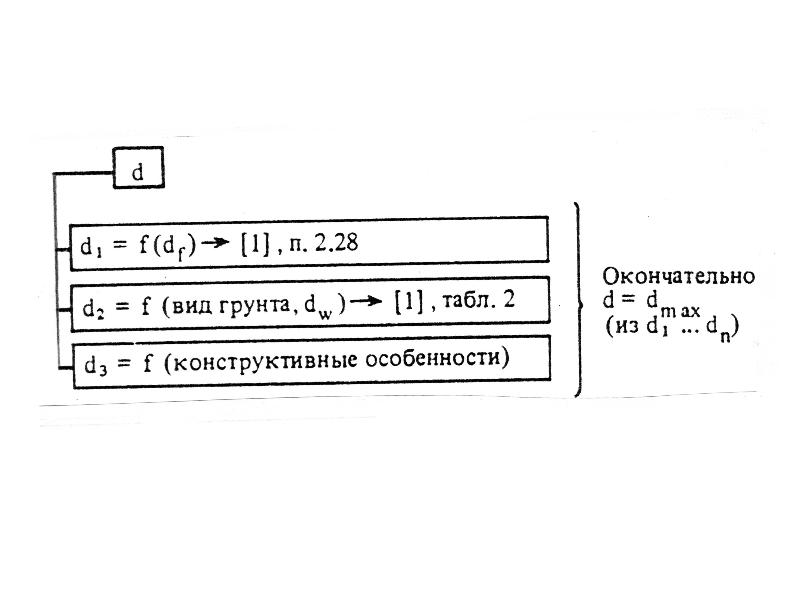

Слайд 53

Описание слайда:

Слайд 54

Описание слайда:

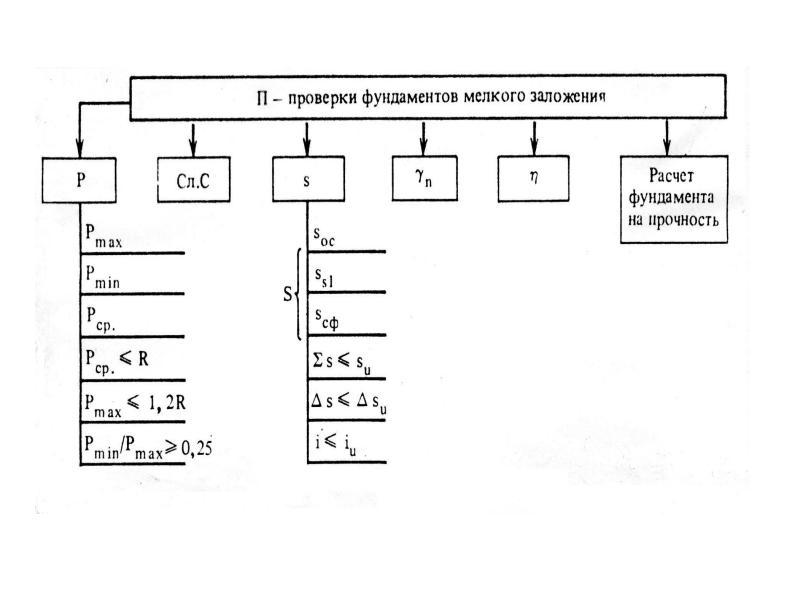

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

Слайд 57

Описание слайда:

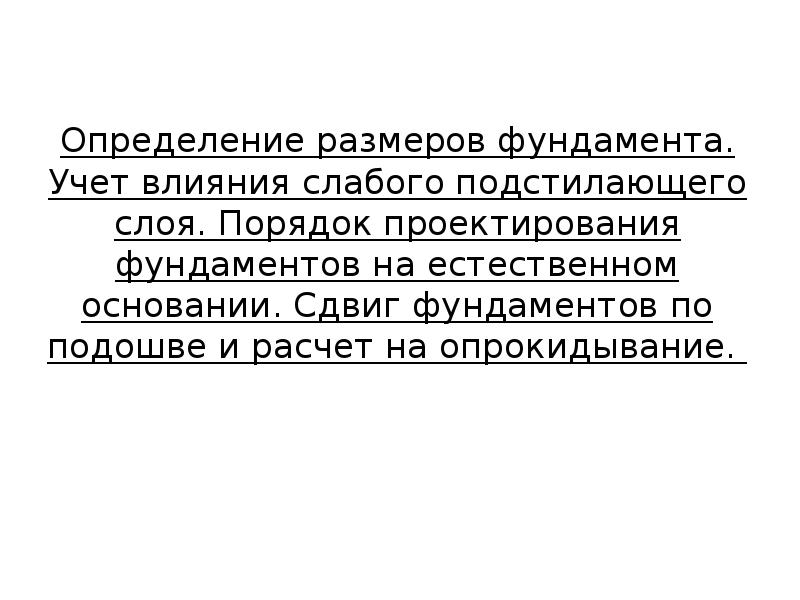

Определение размеров фундамента. Учет влияния слабого подстилающего слоя. Порядок проектирования фундаментов на естественном основании. Сдвиг фундаментов по подошве и расчет на опрокидывание.

Слайд 58

Описание слайда:

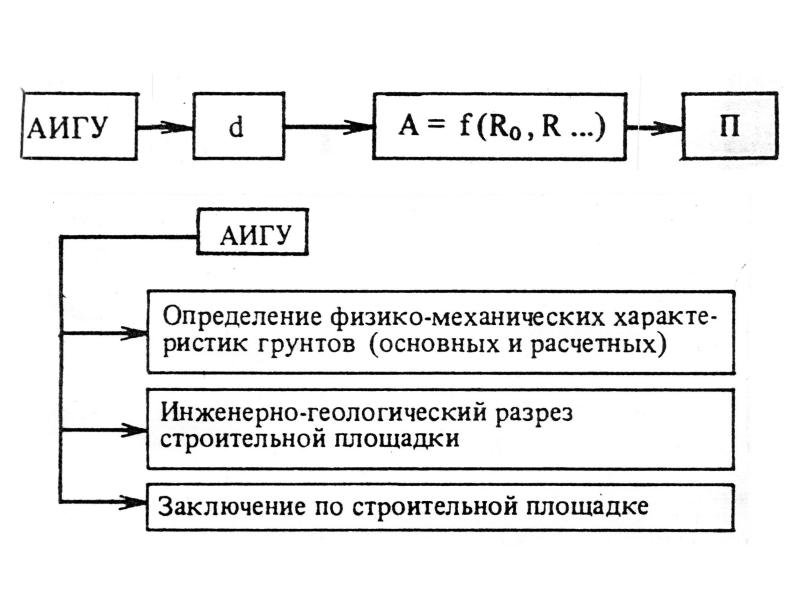

Порядок проектирования фундаментов мелкого заложения на естественном основании. Последовательность: 1.Проводится анализ инженерно - геологических условий, выбирается тип фундамента мелкого заложения; 2. Назначается глубина заложения фундамента; 3. Подбираются необходимые размеры подошвы фундамента;

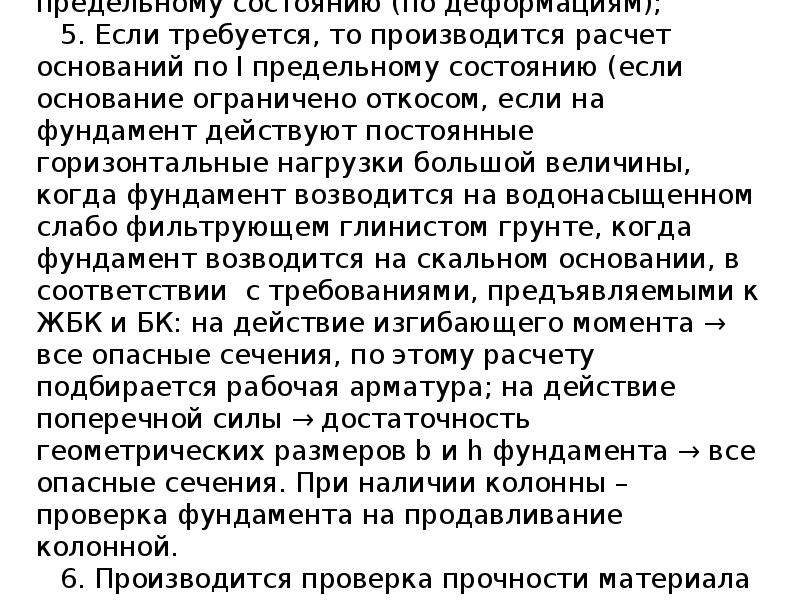

Слайд 59

Описание слайда:

Слайд 60

Описание слайда:

Учет влияния слабого подстилающего слоя. где σzp- дополнительное вертикальное напряжение от загрузки фундамента, определяемое по формуле : σz =α*p0; σzg- напряжение от собственного веса грунта, считая от природного рельефа грунта; Rz- расчетное сопротивление грунта на глубине кровли слабого грунта z или расчетное сопротивление грунта подстилающего слоя.

Слайд 61

Описание слайда:

Слайд 62

Описание слайда:

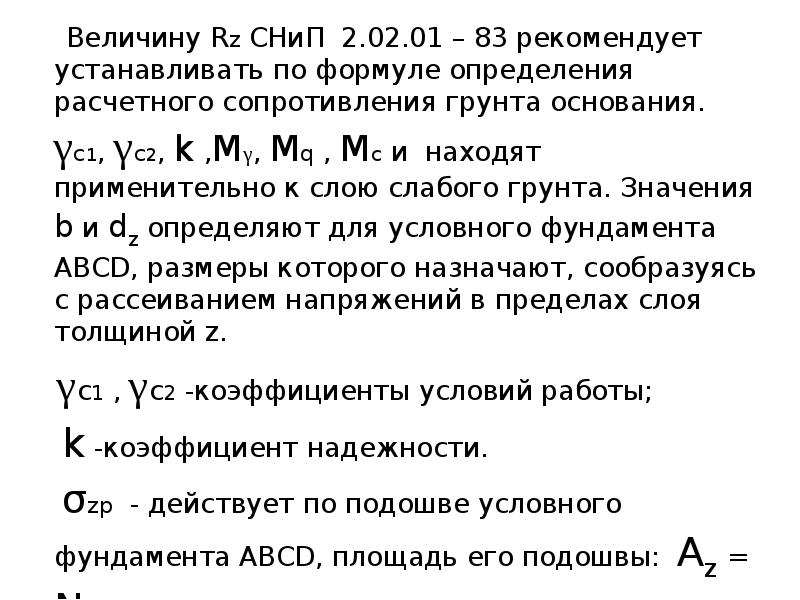

Величину Rz СНиП 2.02.01 – 83 рекомендует устанавливать по формуле определения расчетного сопротивления грунта основания. γс1, γс2, k ,Mγ, Mq , Mc и находят применительно к слою слабого грунта. Значения b и dz определяют для условного фундамента АВСD, размеры которого назначают, сообразуясь с рассеиванием напряжений в пределах слоя толщиной z. Величину Rz СНиП 2.02.01 – 83 рекомендует устанавливать по формуле определения расчетного сопротивления грунта основания. γс1, γс2, k ,Mγ, Mq , Mc и находят применительно к слою слабого грунта. Значения b и dz определяют для условного фундамента АВСD, размеры которого назначают, сообразуясь с рассеиванием напряжений в пределах слоя толщиной z. γс1 , γс2 -коэффициенты условий работы; k -коэффициент надежности. σzp - действует по подошве условного фундамента АВСD, площадь его подошвы: Аz = N0II/ σzp , σzp с эпюры. N0II- нагрузка, передаваемая конструкциями на обрез фундамента.

Слайд 63

Описание слайда:

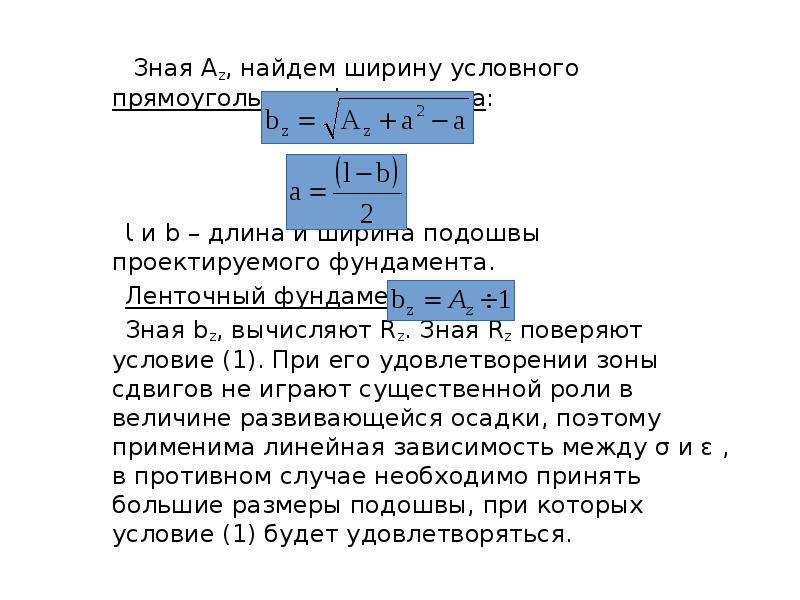

Зная Аz, найдем ширину условного прямоугольного фундамента: Зная Аz, найдем ширину условного прямоугольного фундамента: Ɩ и b – длина и ширина подошвы проектируемого фундамента. Ленточный фундамент Зная bz, вычисляют Rz. Зная Rz поверяют условие (1). При его удовлетворении зоны сдвигов не играют существенной роли в величине развивающейся осадки, поэтому применима линейная зависимость между σ и ε , в противном случае необходимо принять большие размеры подошвы, при которых условие (1) будет удовлетворяться.

Слайд 64

Описание слайда:

Определение размеров фундамента p≤R→чтобы деформации (осадки) можно было бы рассчитывать по теории линейно-деформируемой среды. p≤R единственное требование при центрально нагруженных фундаментах.

Слайд 65

Описание слайда:

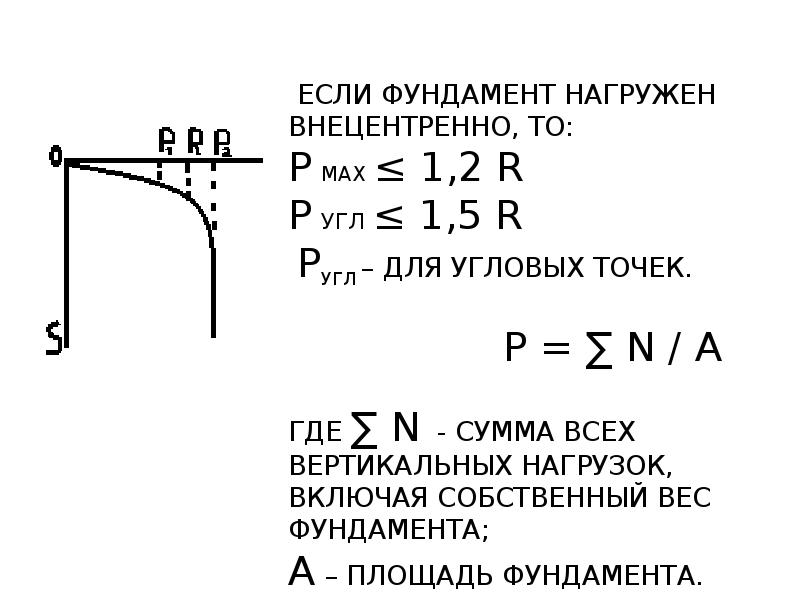

Если фундамент нагружен внецентренно, то: p max ≤ 1,2 R p угл ≤ 1,5 R pугл – для угловых точек. p = ∑ N / A Где ∑ N - сумма всех вертикальных нагрузок, включая собственный вес фундамента; А – площадь фундамента.

Слайд 66

Описание слайда:

где М – момент всех внешних сил относительно середины подошвы фундамента, где М – момент всех внешних сил относительно середины подошвы фундамента, W – момент сопротивления площади подошвы,

Слайд 67

Описание слайда:

Если момент действует в одной плоскости, то pугл =pmах , а если в двух, то не равны: pmin≥0 - в любой точке должно быть сжатие, отрыва подошвы фундамента от основания не произойдет. Если момент действует в одной плоскости, то:

Слайд 68

Описание слайда:

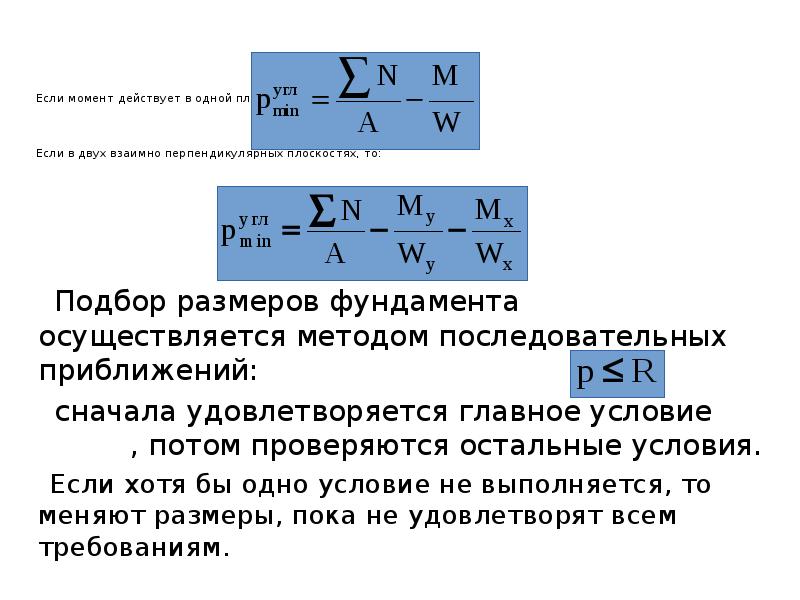

Если момент действует в одной плоскости, то: Если в двух взаимно перпендикулярных плоскостях, то: Подбор размеров фундамента осуществляется методом последовательных приближений: сначала удовлетворяется главное условие , потом проверяются остальные условия. Если хотя бы одно условие не выполняется, то меняют размеры, пока не удовлетворят всем требованиям.

Слайд 69

Описание слайда:

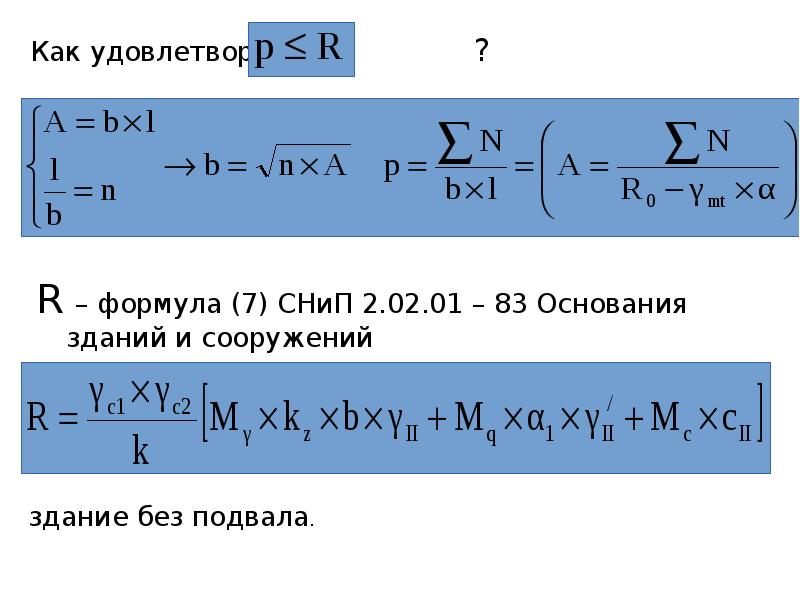

Как удовлетворить: ? R – формула (7) СНиП 2.02.01 – 83 Основания зданий и сооружений

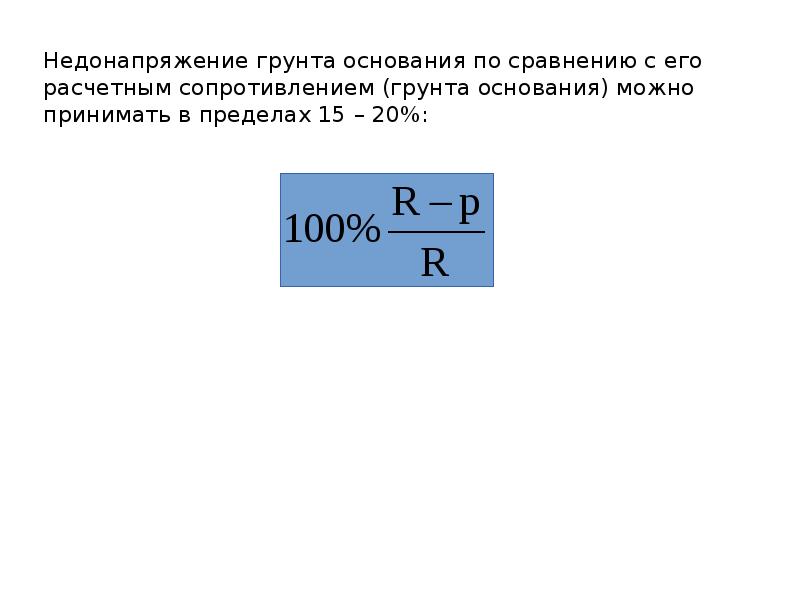

Слайд 70

Описание слайда:

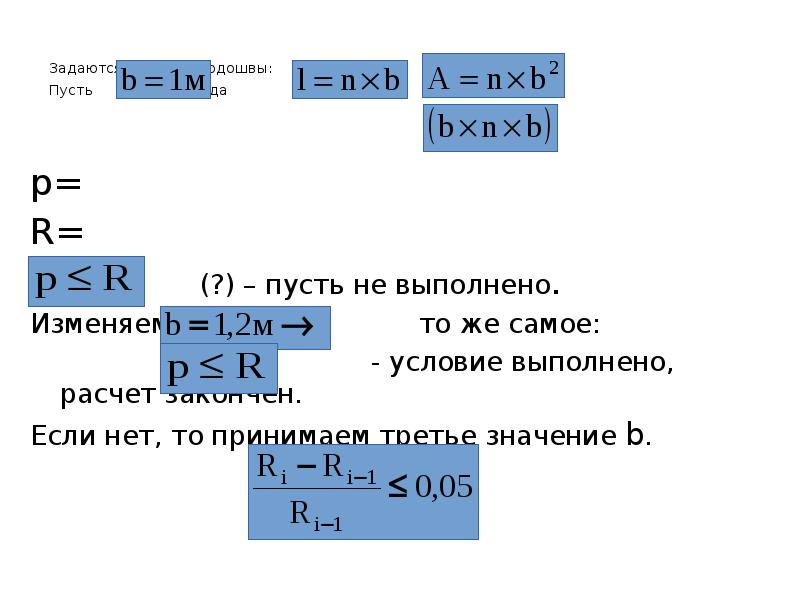

Задаются размеры подошвы: Пусть , тогда ; p= R= (?) – пусть не выполнено. Изменяем: то же самое: - условие выполнено, расчет закончен. Если нет, то принимаем третье значение b.
