Слайд 1

Описание слайда:

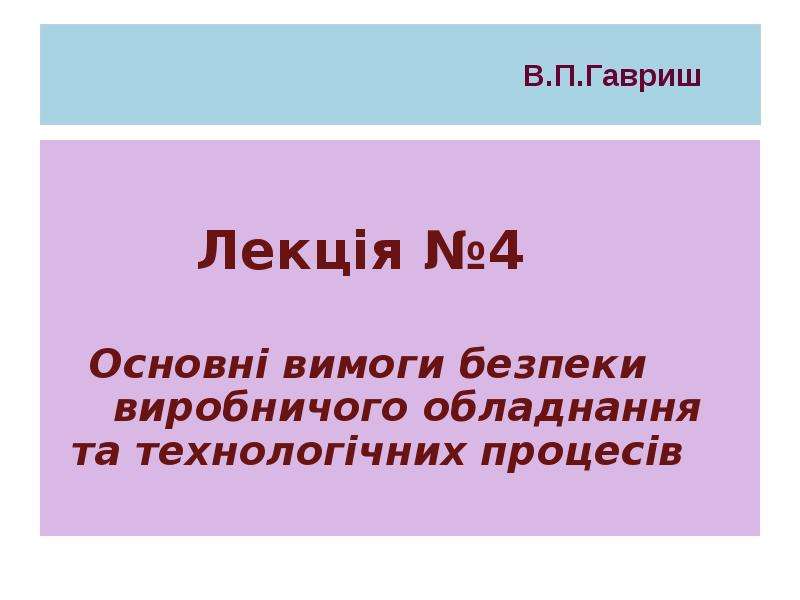

В.П.Гавриш Лекція №4 Основні вимоги безпеки виробничого обладнання та технологічних процесів

Слайд 2

Описание слайда:

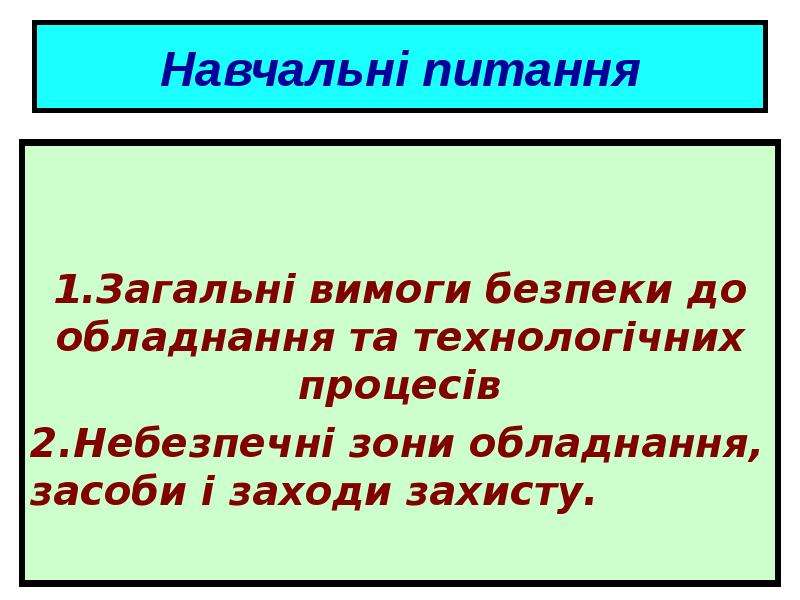

Навчальні питання 1.Загальні вимоги безпеки до обладнання та технологічних процесів 2.Небезпечні зони обладнання, засоби і заходи захисту.

Слайд 3

Описание слайда:

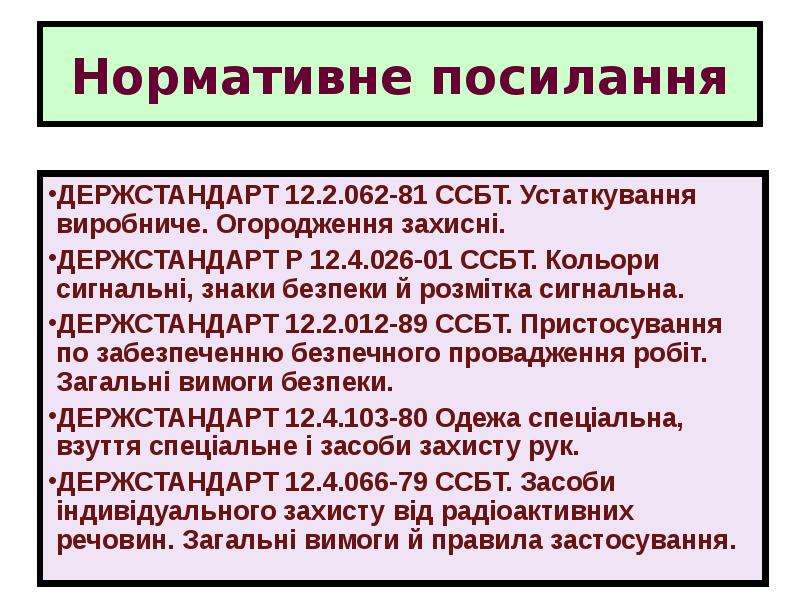

Нормативне посилання ДЕРЖСТАНДАРТ 12.2.062-81 ССБТ. Устаткування виробниче. Огородження захисні. ДЕРЖСТАНДАРТ Р 12.4.026-01 ССБТ. Кольори сигнальні, знаки безпеки й розмітка сигнальна. ДЕРЖСТАНДАРТ 12.2.012-89 ССБТ. Пристосування по забезпеченню безпечного провадження робіт. Загальні вимоги безпеки. ДЕРЖСТАНДАРТ 12.4.103-80 Одежа спеціальна, взуття спеціальне і засоби захисту рук. ДЕРЖСТАНДАРТ 12.4.066-79 ССБТ. Засоби індивідуального захисту від радіоактивних речовин. Загальні вимоги й правила застосування.

Слайд 4

Описание слайда:

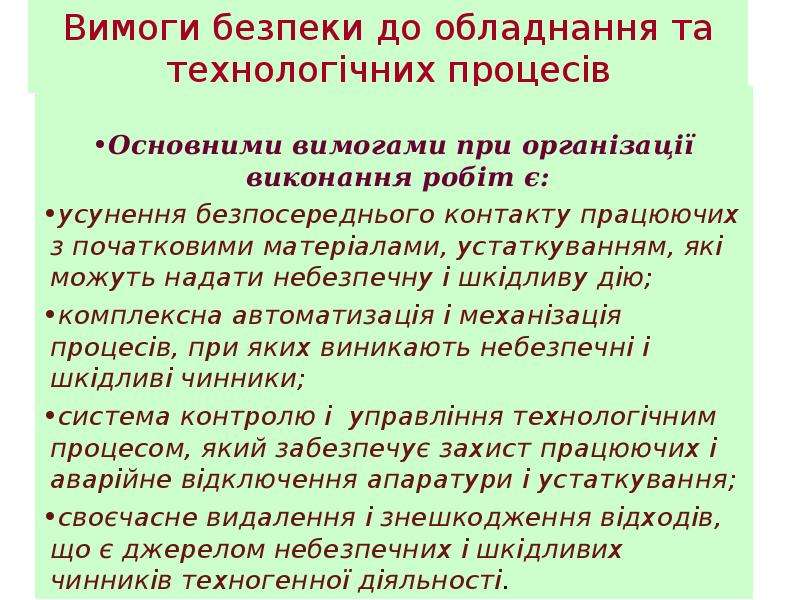

Вимоги безпеки до обладнання та технологічних процесів Основними вимогами при організації виконання робіт є: усунення безпосереднього контакту працюючих з початковими матеріалами, устаткуванням, які можуть надати небезпечну і шкідливу дію; комплексна автоматизація і механізація процесів, при яких виникають небезпечні і шкідливі чинники; система контролю і управління технологічним процесом, який забезпечує захист працюючих і аварійне відключення апаратури і устаткування; своєчасне видалення і знешкодження відходів, що є джерелом небезпечних і шкідливих чинників техногенної діяльності.

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

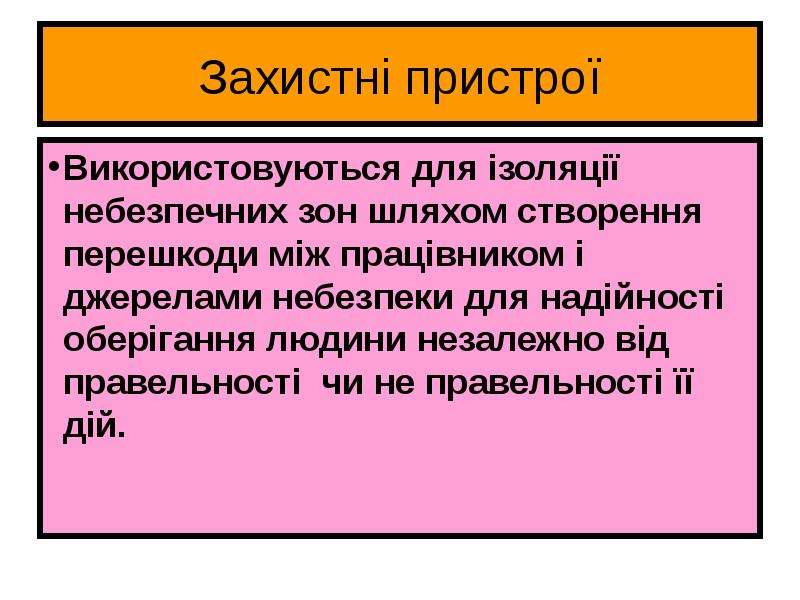

Захистні пристрої Використовуються для ізоляції небезпечних зон шляхом створення перешкоди між працівником і джерелами небезпеки для надійності оберігання людини незалежно від правельності чи не правельності її дій.

Слайд 7

Описание слайда:

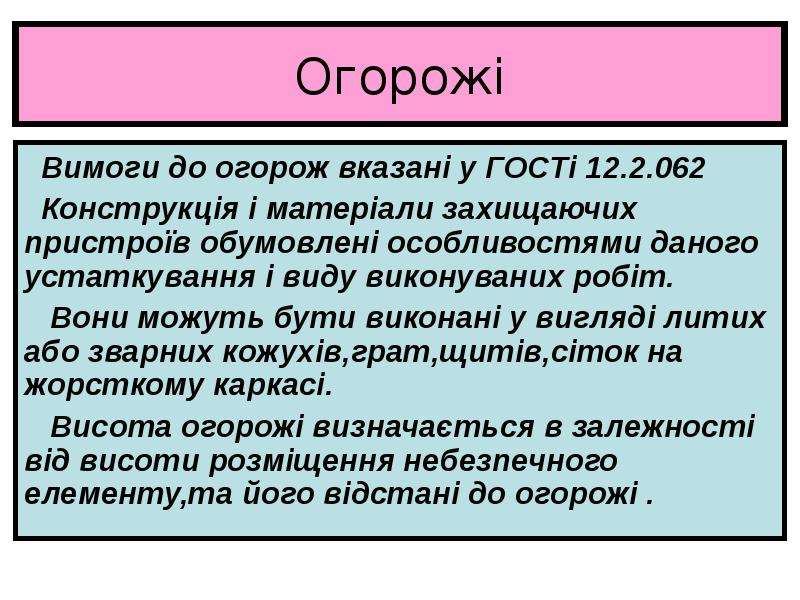

Огорожі Вимоги до огорож вказані у ГОСТі 12.2.062 Конструкція і матеріали захищаючих пристроїв обумовлені особливостями даного устаткування і виду виконуваних робіт. Вони можуть бути виконані у вигляді литих або зварних кожухів,грат,щитів,сіток на жорсткому каркасі. Висота огорожі визначається в залежності від висоти розміщення небезпечного елементу,та його відстані до огорожі .

Слайд 8

Описание слайда:

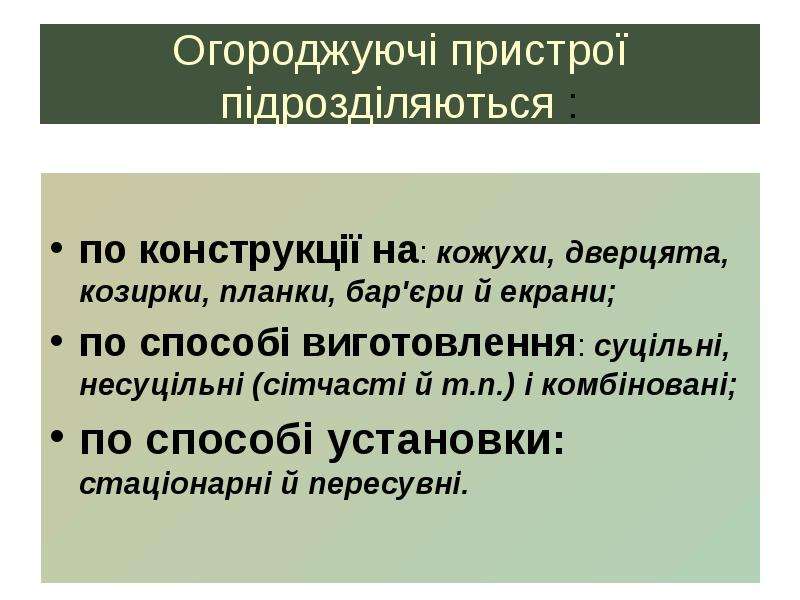

Огороджуючі пристрої підрозділяються : по конструкції на: кожухи, дверцята, козирки, планки, бар'єри й екрани; по способі виготовлення: суцільні, несуцільні (сітчасті й т.п.) і комбіновані; по способі установки: стаціонарні й пересувні.

Слайд 9

Описание слайда:

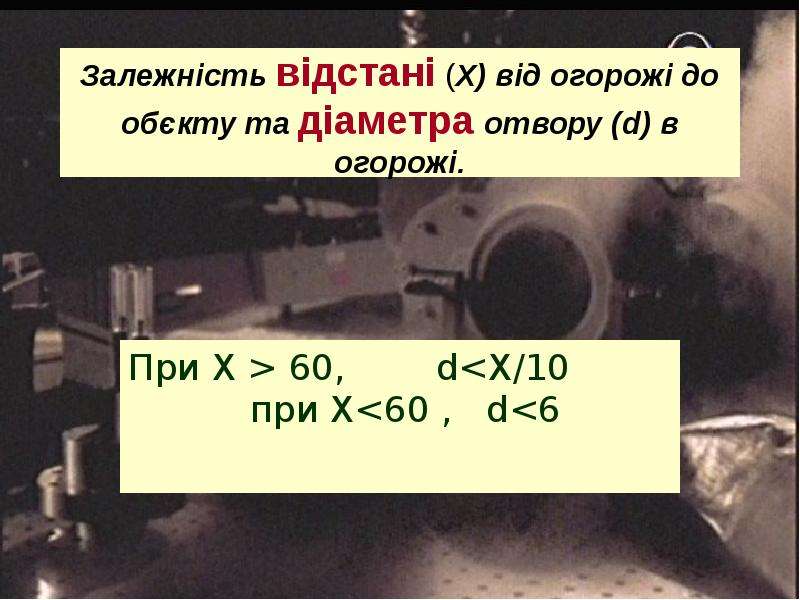

Залежність відстані (Х) від огорожі до обєкту та діаметра отвору (d) в огорожі. При Х > 60, d

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

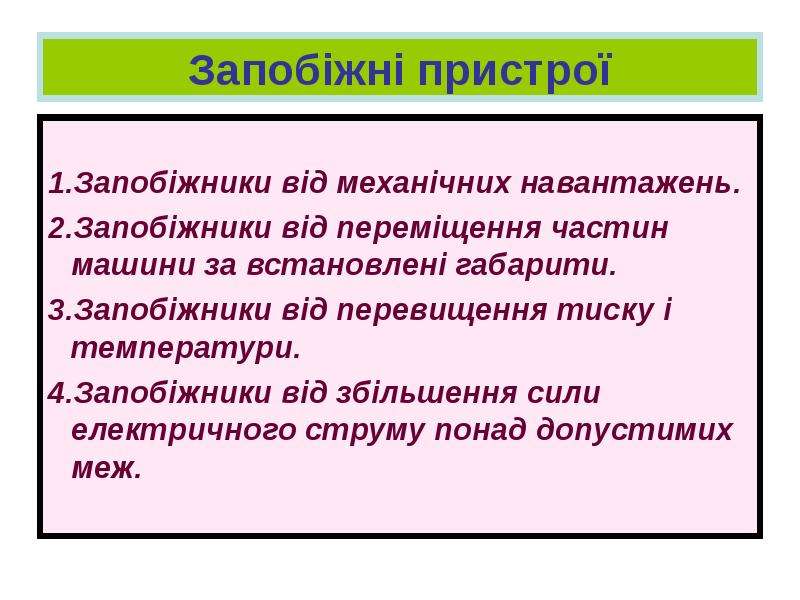

Запобіжні пристрої 1.Запобіжники від механічних навантажень. 2.Запобіжники від переміщення частин машини за встановлені габарити. 3.Запобіжники від перевищення тиску і температури. 4.Запобіжники від збільшення сили електричного струму понад допустимих меж.

Слайд 12

Описание слайда:

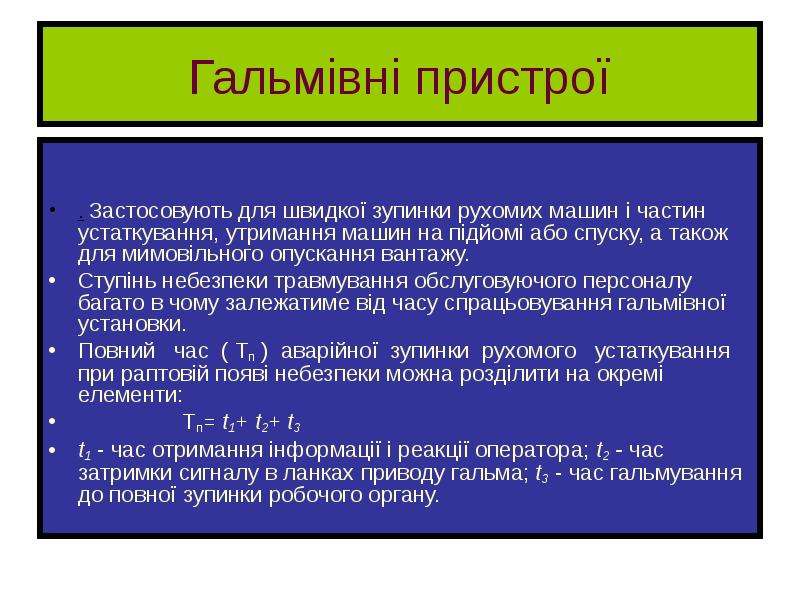

Гальмівні пристрої . Застосовують для швидкої зупинки рухомих машин і частин устаткування, утримання машин на підйомі або спуску, а також для мимовільного опускання вантажу. Ступінь небезпеки травмування обслуговуючого персоналу багато в чому залежатиме від часу спрацьовування гальмівної установки. Повний час ( Тп ) аварійної зупинки рухомого устаткування при раптовій появі небезпеки можна розділити на окремі елементи: Тп= t1+ t2+ t3 t1 - час отримання інформації і реакції оператора; t2 - час затримки сигналу в ланках приводу гальма; t3 - час гальмування до повної зупинки робочого органу.

Слайд 13

Описание слайда:

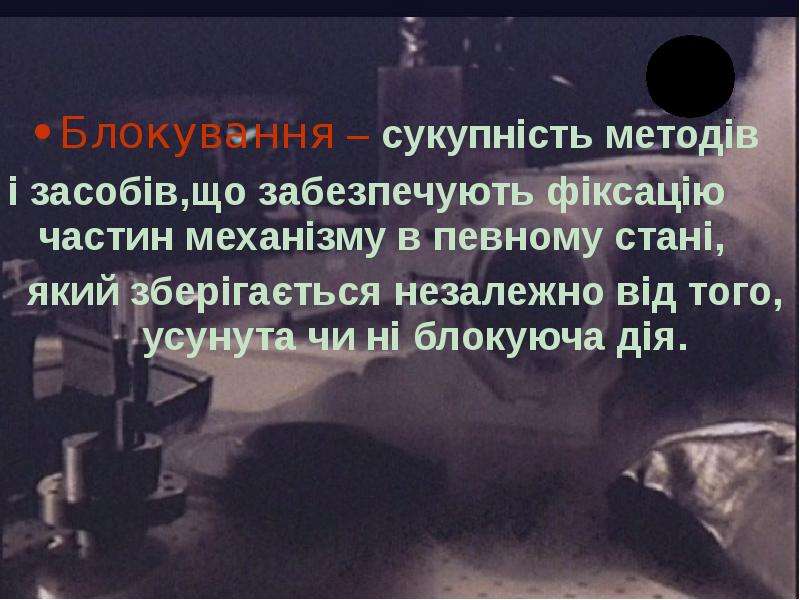

Блокування – сукупність методів і засобів,що забезпечують фіксацію частин механізму в певному стані, який зберігається незалежно від того, усунута чи ні блокуюча дія.

Слайд 14

Описание слайда:

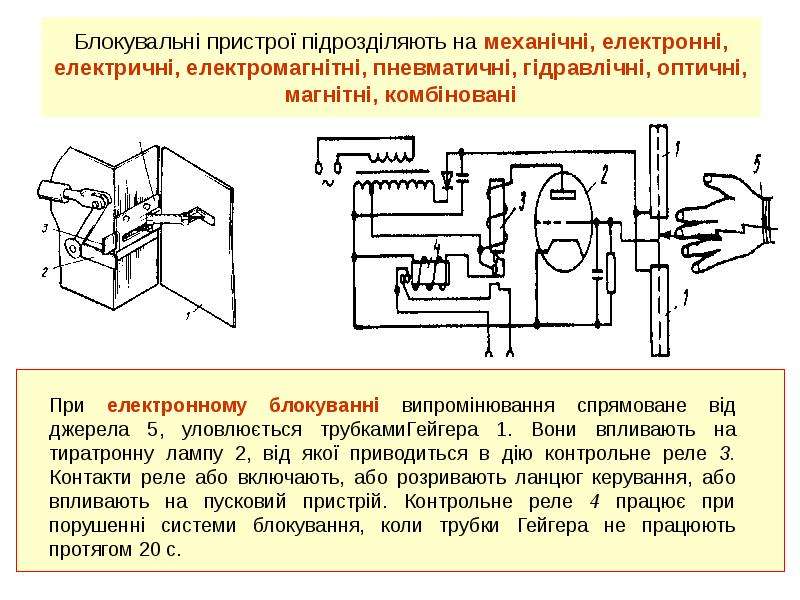

Блокувальні пристрої підрозділяють на механічні, електронні, електричні, електромагнітні, пневматичні, гідравлічні, оптичні, магнітні, комбіновані

Слайд 15

Описание слайда:

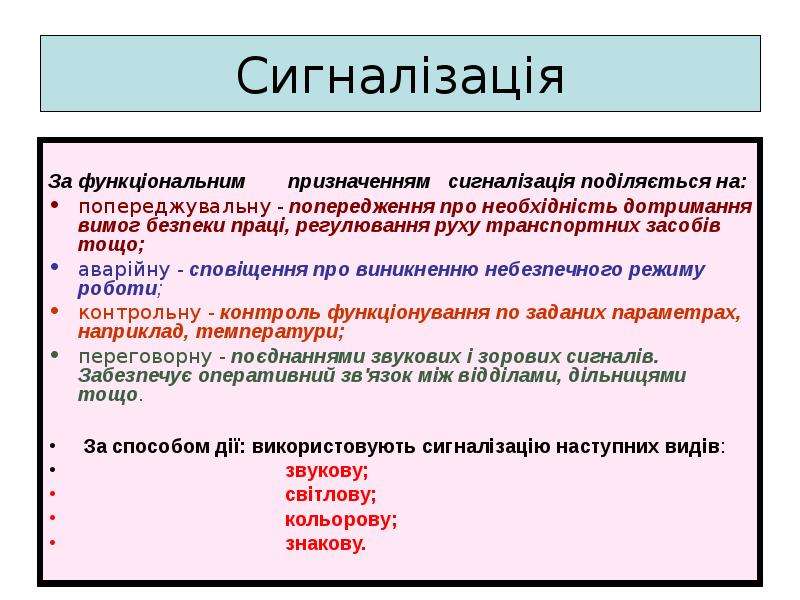

Сигналізація За функціональним призначенням сигналізація поділяється на: попереджувальну - попередження про необхідність дотримання вимог безпеки праці, регулювання руху транспортних засобів тощо; аварійну - сповіщення про виникненню небезпечного режиму роботи; контрольну - контроль функціонування по заданих параметрах, наприклад, температури; переговорну - поєднаннями звукових і зорових сигналів. Забезпечує оперативний зв'язок між відділами, дільницями тощо. За способом дії: використовують сигналізацію наступних видів: звукову; світлову; кольорову; знакову.

Слайд 16

Описание слайда:

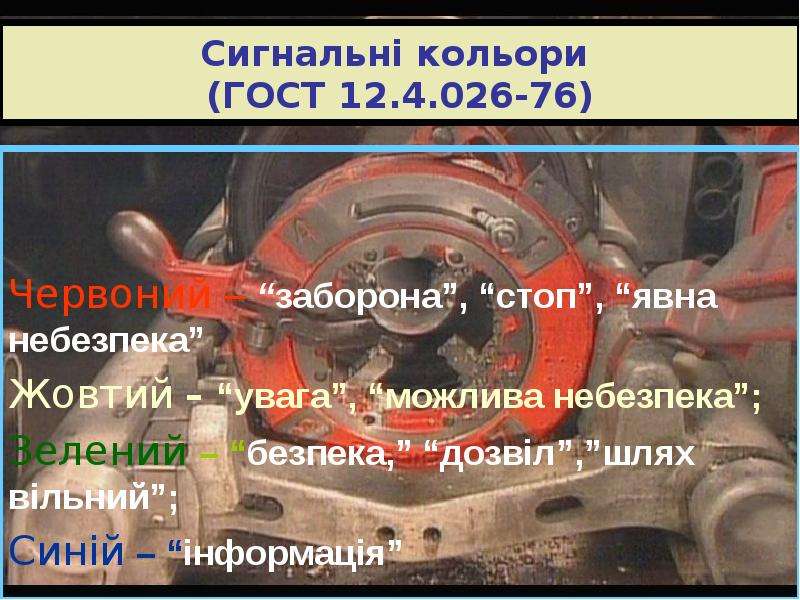

Сигнальні кольори (ГОСТ 12.4.026-76) Червоний – “заборона”, “стоп”, “явна небезпека” Жовтий – “увага”, “можлива небезпека”; Зелений – “безпека,” “дозвіл”,”шлях вільний”; Синій – “інформація”

Слайд 17

Описание слайда:

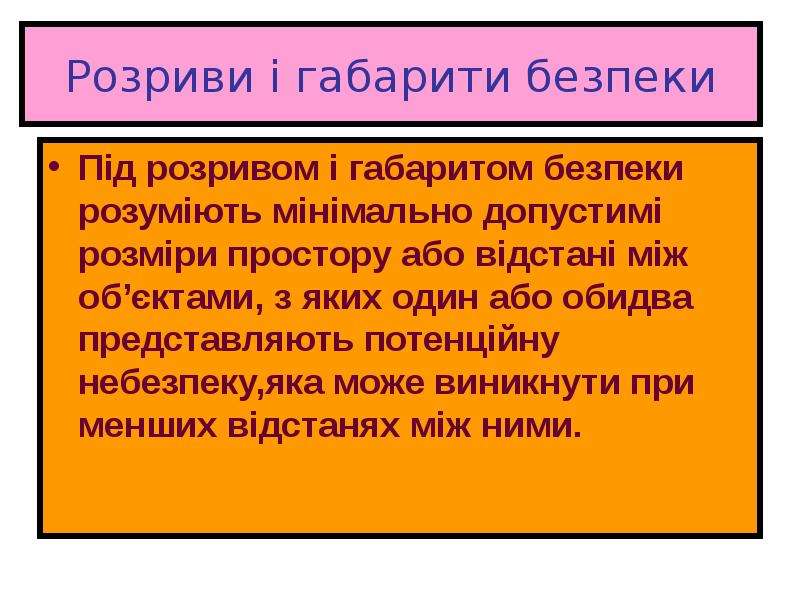

Розриви і габарити безпеки Під розривом і габаритом безпеки розуміють мінімально допустимі розміри простору або відстані між об’єктами, з яких один або обидва представляють потенційну небезпеку,яка може виникнути при менших відстанях між ними.

Слайд 18

Описание слайда:

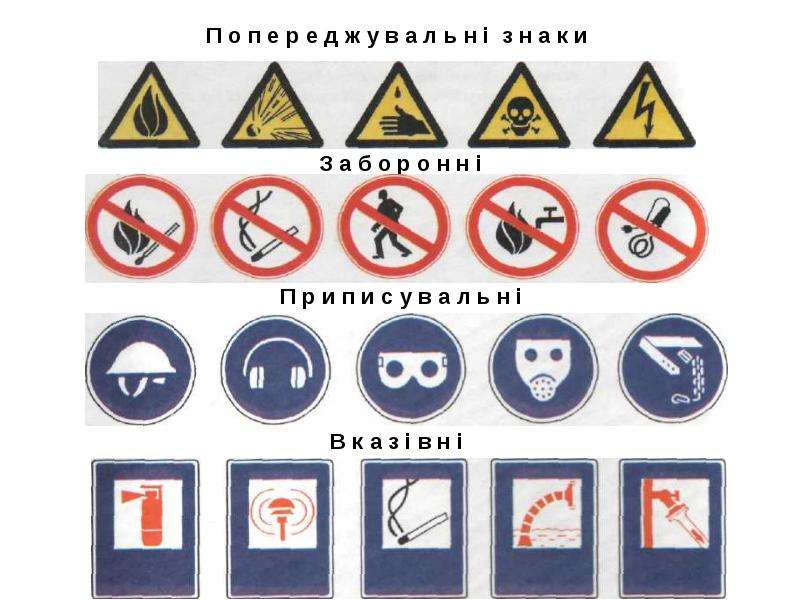

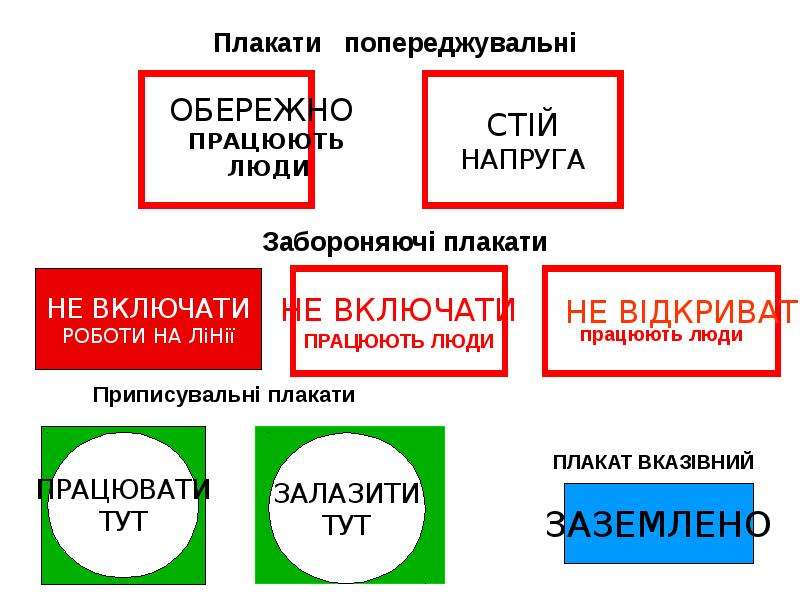

Плакати попереджувальні

Слайд 19

Описание слайда:

З а б о р о н н і П р и п и с у в а л ь н і

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

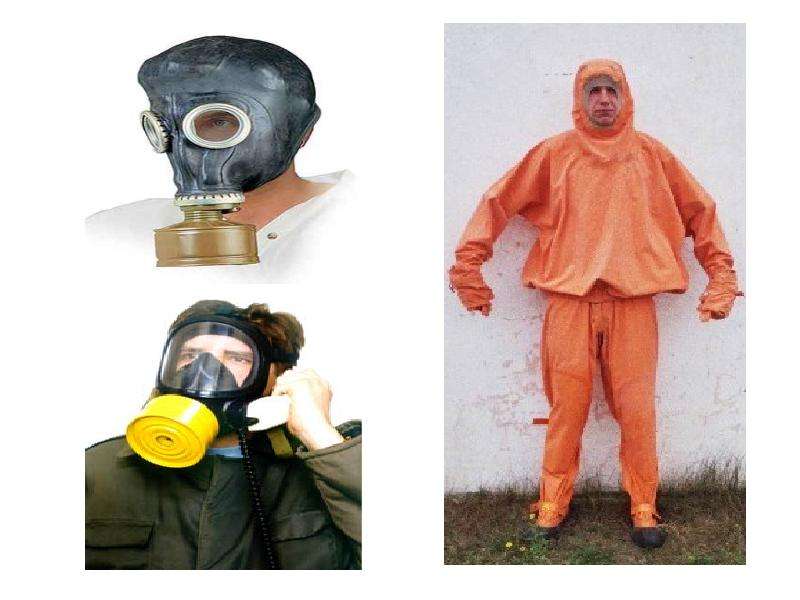

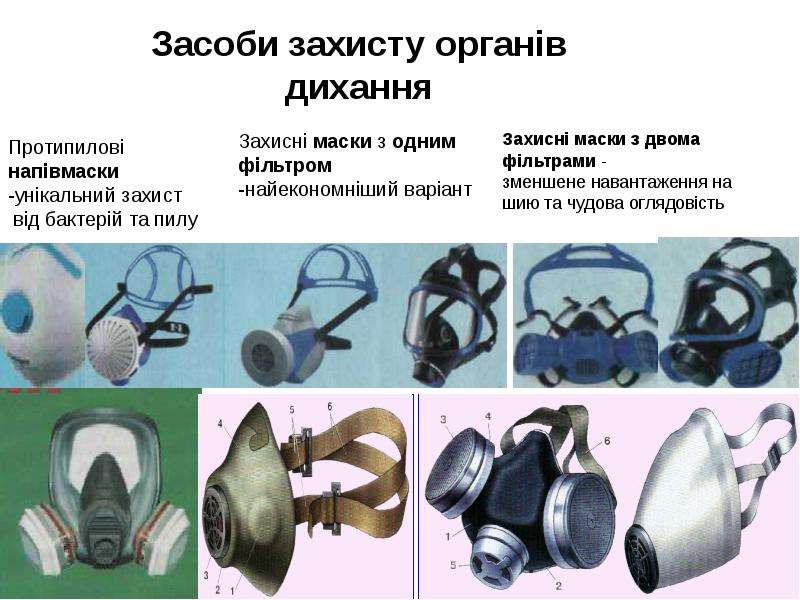

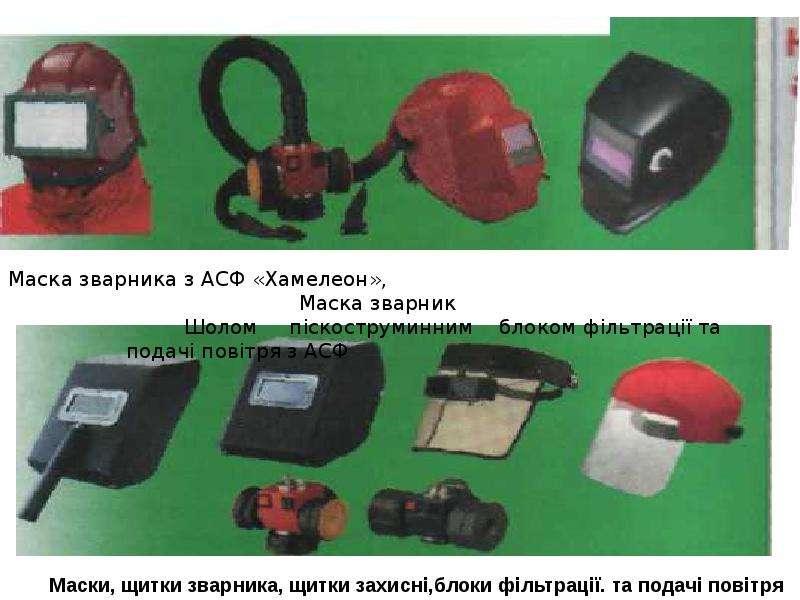

Засоби захисту органів дихання

Слайд 23

Описание слайда:

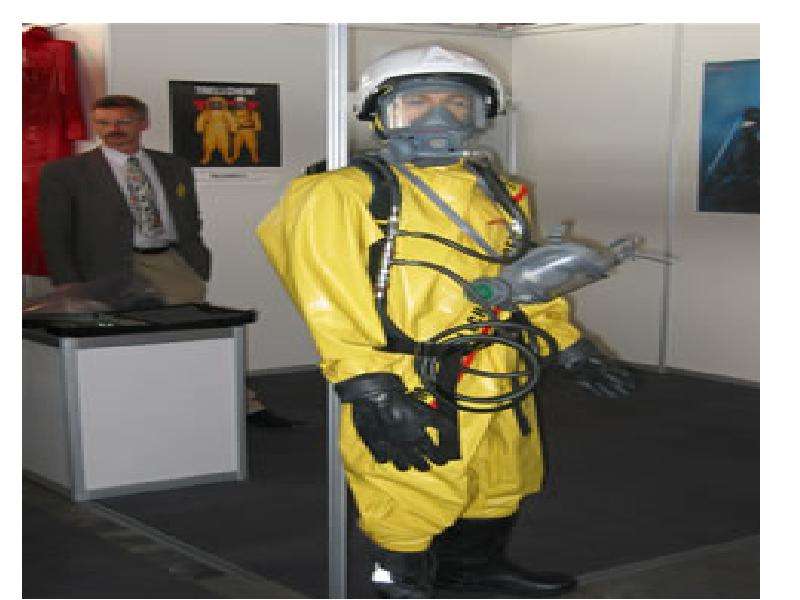

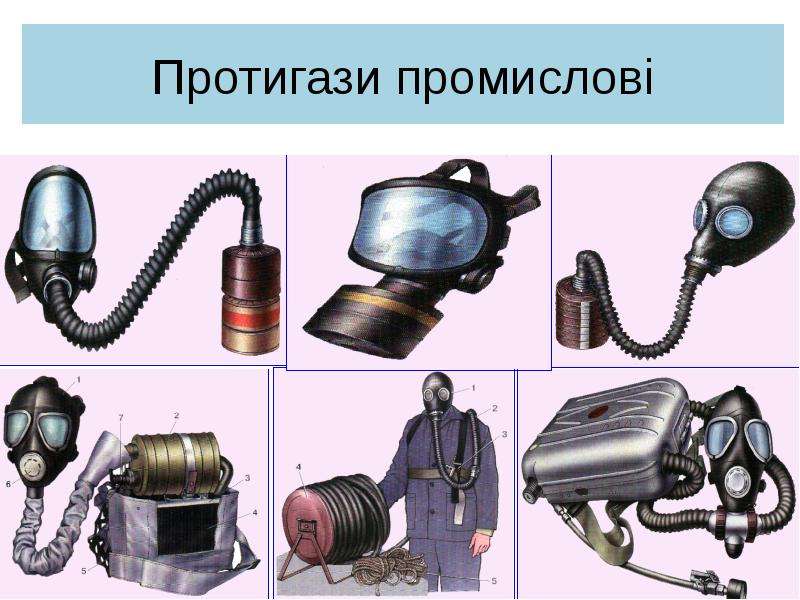

Протигази промислові

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

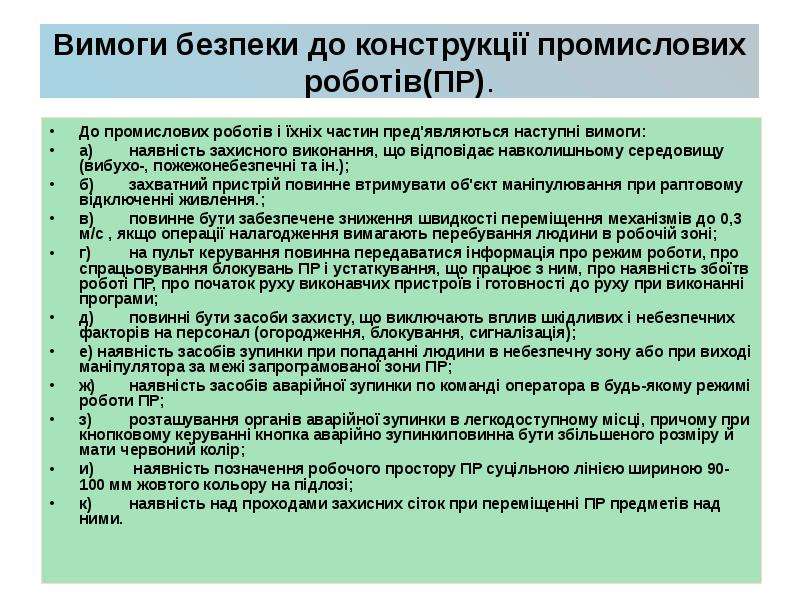

Вимоги безпеки до конструкції промислових роботів(ПР). До промислових роботів і їхніх частин пред'являються наступні вимоги: а) наявність захисного виконання, що відповідає навколишньому середовищу (вибухо-, пожежонебезпечні та ін.); б) захватний пристрій повинне втримувати об'єкт маніпулювання при раптовому відключенні живлення.; в) повинне бути забезпечене зниження швидкості переміщення механізмів до 0,3 м/с , якщо операції налагодження вимагають перебування людини в робочій зоні; г) на пульт керування повинна передаватися інформація про режим роботи, про спрацьовування блокувань ПР і устаткування, що працює з ним, про наявність збоїтв роботі ПР, про початок руху виконавчих пристроїв і готовності до руху при виконанні програми; д) повинні бути засоби захисту, що виключають вплив шкідливих і небезпечних факторів на персонал (огородження, блокування, сигналізація); е) наявність засобів зупинки при попаданні людини в небезпечну зону або при виході маніпулятора за межі запрограмованої зони ПР; ж) наявність засобів аварійної зупинки по команді оператора в будь-якому режимі роботи ПР; з) розташування органів аварійної зупинки в легкодоступному місці, причому при кнопковому керуванні кнопка аварійно зупинкиповинна бути збільшеного розміру й мати червоний колір; и) наявність позначення робочого простору ПР суцільною лінією шириною 90-100 мм жовтого кольору на підлозі; к) наявність над проходами захисних сіток при переміщенні ПР предметів над ними.
