Вы можете ознакомиться и скачать презентацию на тему Основные правила построения изображения в прямоугольной проекции. Доклад-сообщение содержит 25 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

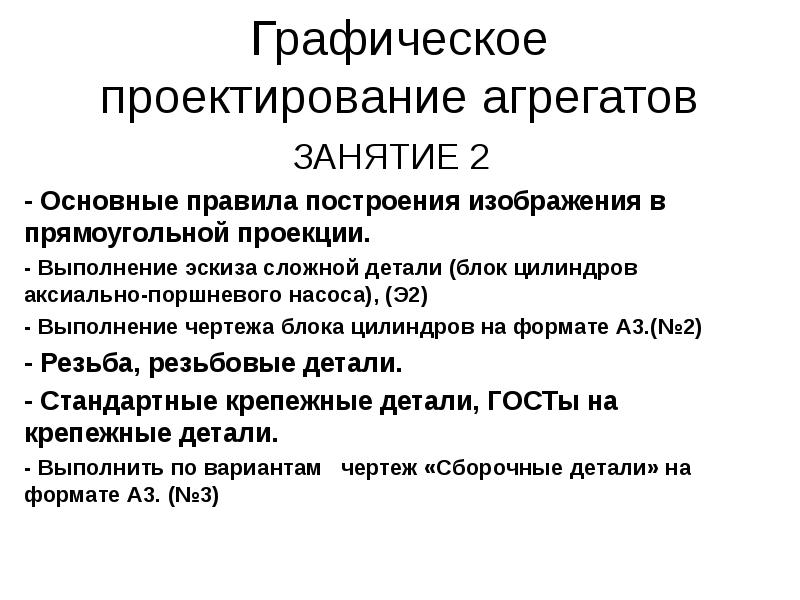

Графическое проектирование агрегатов ЗАНЯТИЕ 2 - Основные правила построения изображения в прямоугольной проекции. - Выполнение эскиза сложной детали (блок цилиндров аксиально-поршневого насоса), (Э2) - Выполнение чертежа блока цилиндров на формате А3.(№2) - Резьба, резьбовые детали. - Стандартные крепежные детали, ГОСТы на крепежные детали. - Выполнить по вариантам чертеж «Сборочные детали» на формате А3. (№3)

Слайд 2

Описание слайда:

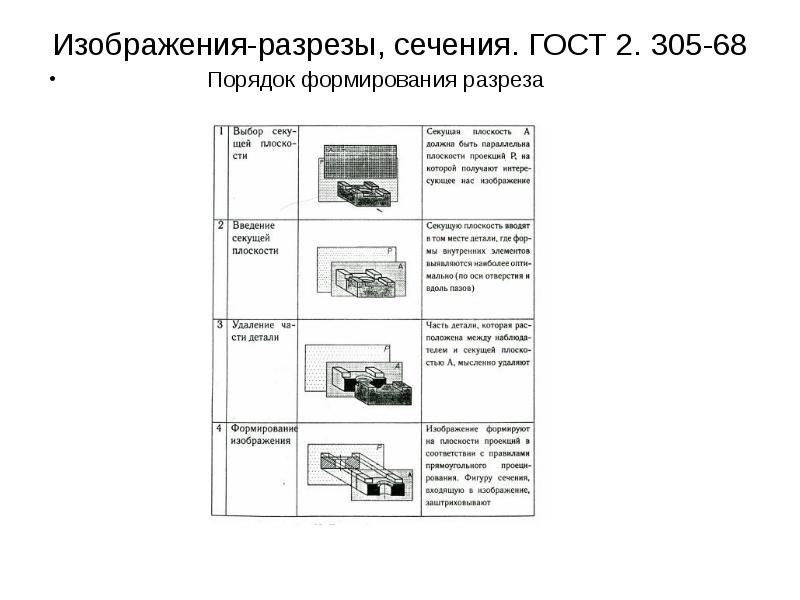

Изображения-разрезы, сечения. ГОСТ 2. 305-68 Порядок формирования разреза

Слайд 3

Описание слайда:

разрезы Горизонтальный Вертикальный: фронтальный и профильный

Слайд 4

Описание слайда:

разрезы Соединение частей вида и разреза Местные разрезы

Слайд 5

Описание слайда:

разрезы Ступенчатые разрезы Ломанные разрезы

Слайд 6

Описание слайда:

Резьба и резьбовые детали 6

Слайд 7

Описание слайда:

7 Резьба классифицируется По форме поверхности: цилиндрическая, коническая; По расположению: наружная, внутренняя; По направлению: правая, левая (LH); По числу заходов: однозаходная, многозаходная; По назначению: крепежная (треугольный профиль), ходовая (трапецеидальный, прямоугольный профиль). Изображение резьбы на чертежах ГОСТ 2.311-68

Слайд 8

Описание слайда:

8 Типы резьбы Обозначение резьбы

Слайд 9

Описание слайда:

Обозначение резьбы на чертеже 9

Слайд 10

Описание слайда:

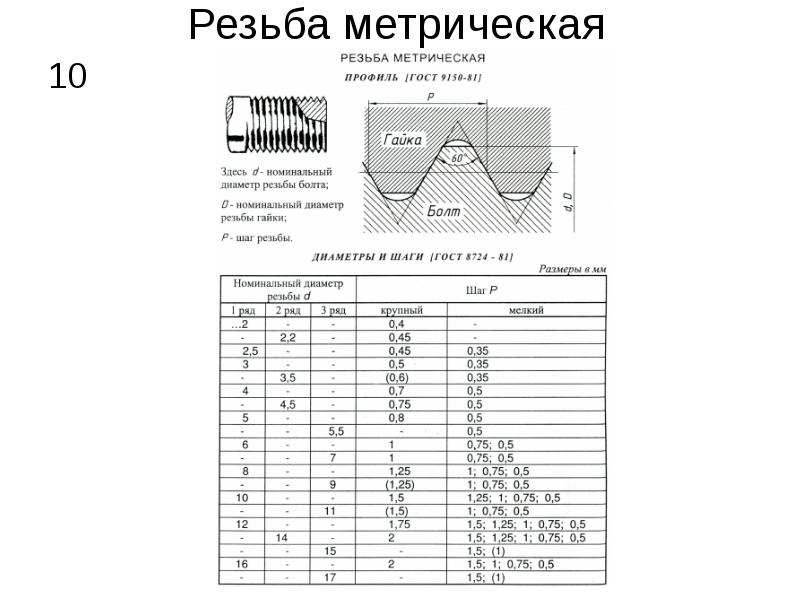

Резьба метрическая 10

Слайд 11

Описание слайда:

Резьба трубная цилиндрическая 11

Слайд 12

Описание слайда:

Фаски резьбовые ГОСТ 10549-80 12

Слайд 13

Описание слайда:

Проточки резьбовые 13

Слайд 14

Описание слайда:

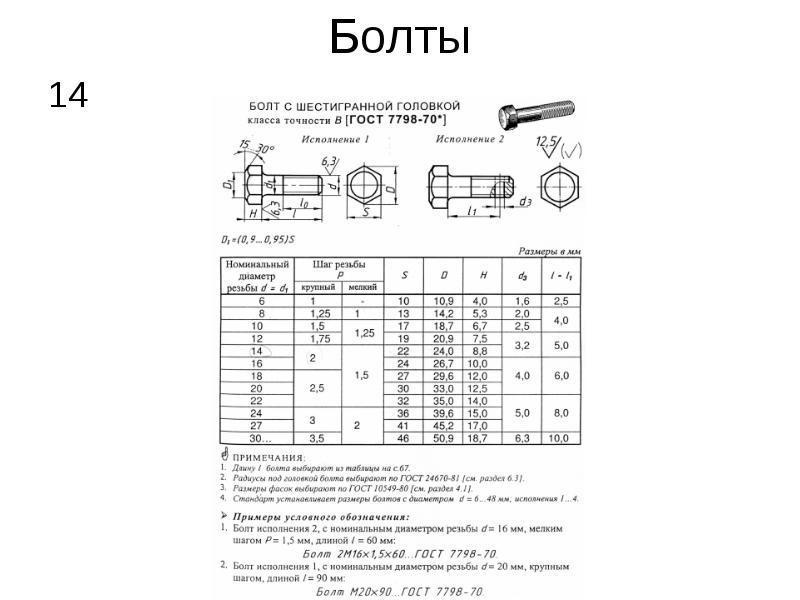

Болты 14

Слайд 15

Описание слайда:

Длины болтов 15

Слайд 16

Описание слайда:

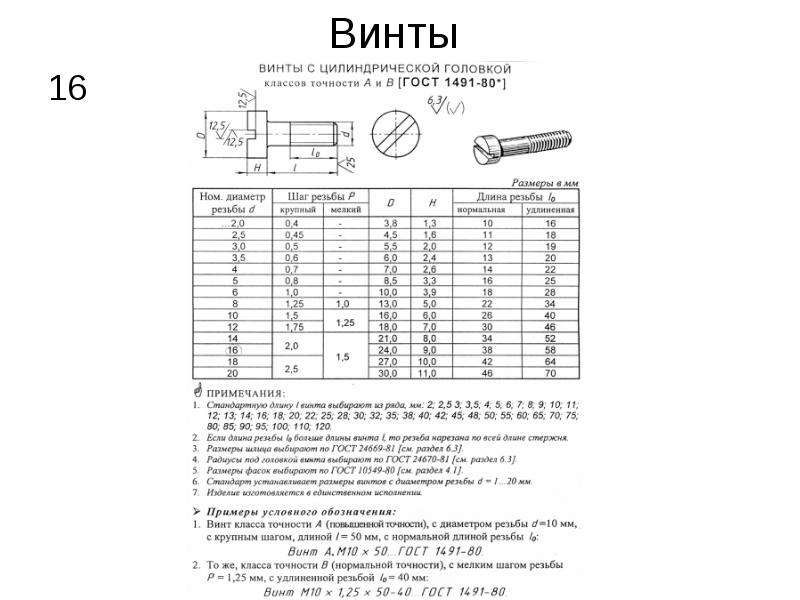

Винты 16

Слайд 17

Описание слайда:

Элементы крепежных резьбовых изделий 17

Слайд 18

Описание слайда:

Гайки 18

Слайд 19

Описание слайда:

Шпильки резьбовые 19

Слайд 20

Описание слайда:

Длина резьбовых шпилек 20

Слайд 21

Описание слайда:

Шайбы обычные ГОСТ 11371-78 21

Слайд 22

Описание слайда:

Шайбы пружинные ГОСТ 6402-70 22

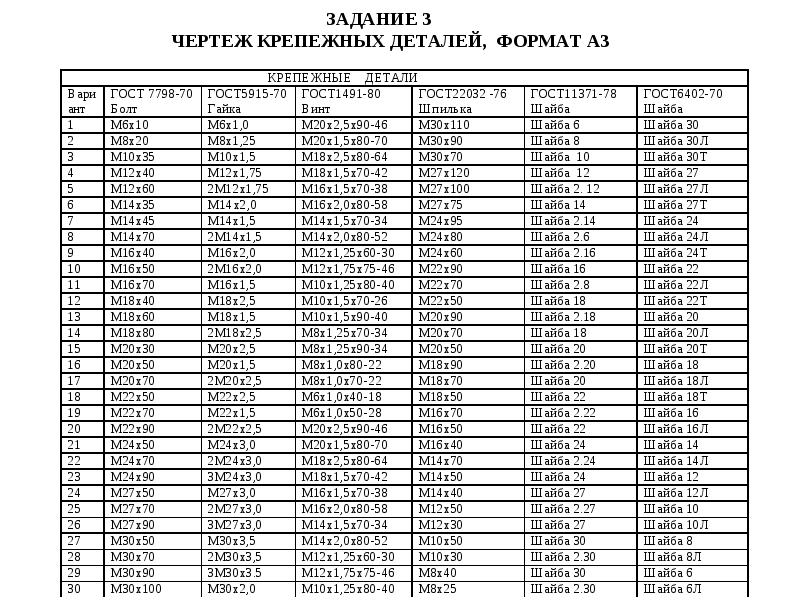

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

24 Пример расположения крепежных деталей Болт М6х10 ГОСТ 7798-70 Шайба 6 ГОСТ 11371-78 Гайка М6 ГОСТ 5915-70 Шпилька М8х40 ГОСТ 22032-76 Шайба 6 ГОСТ 6402-70 Винт М10х1,25х50-40 ГОСТ 1491-80 крепежные детали

Слайд 25

Описание слайда:

Литература 1. Чекмарев А.А., Осипов В.К. Справочник по машиностроительному черчению М. Высшая школа, 1994г. 671 с. 2. Проекционное черчение. Методические указания. /Балашова Л.М., Шахова А.Б. ПГТУ, Пермь, 1999г., 22 с. 3. Правила построения изображений: Учебное пособие / И.Д. Столбова, В.А. Лалетин и др., ПГТУ, Пермь, 2002г. 58 с. 4. Государственные стандарты ЕСКД 5. Правила оформления машиностроительных чертежей. Учебное пособие. /В.А. Лалетин, Е.П. Александрова и др. ПГТУ, Пермь, 2000 г., 171 с. 6. Резьбовые соединения. Методические указания. /Л.М.Балашова, А.Б. Шахова, ПГТУ, Пермь, 1999. 22 с
