Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Основы коррозии и защиты металлов. Методы исследования коррозии. Доклад-сообщение содержит 21 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Контроль качества заводской продукции; Контроль качества заводской продукции; Проверка применяемых средств защиты (поиск новых); Сравнение вариантов защиты; Разработка новых материалов; Выяснение причин коррозии.

Слайд 3

Описание слайда:

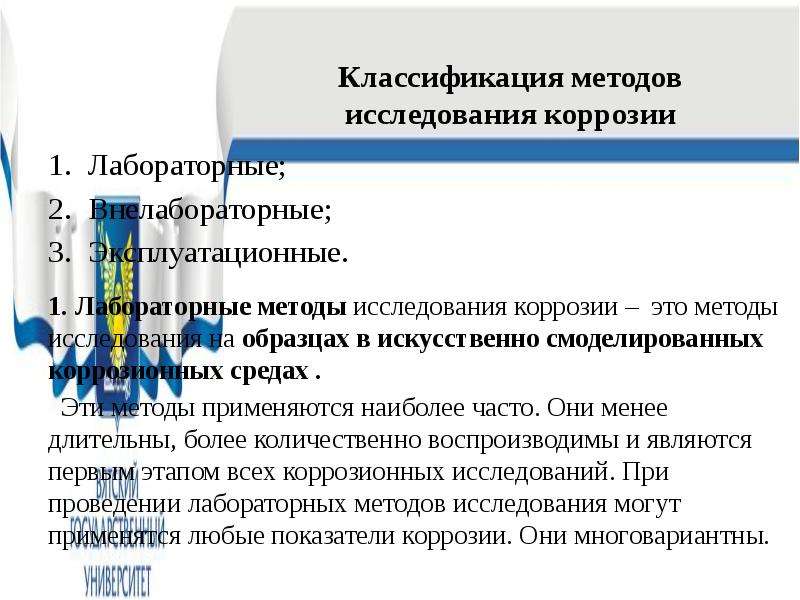

Лабораторные; Лабораторные; Внелабораторные; Эксплуатационные. 1. Лабораторные методы исследования коррозии – это методы исследования на образцах в искусственно смоделированных коррозионных средах . Эти методы применяются наиболее часто. Они менее длительны, более количественно воспроизводимы и являются первым этапом всех коррозионных исследований. При проведении лабораторных методов исследования могут применятся любые показатели коррозии. Они многовариантны.

Слайд 4

Описание слайда:

Классификация методов исследования коррозии 2. Внелабораторные методы исследования – это исследование коррозии в реальных условиях на образцах. Например: исследование защитной способности покрытий на стендах в условиях атмосферной коррозии; исследование скорости коррозии в реакторах на образцах. Эти методы могут проводиться с использованием количественных показателей коррозии (весовой, глубинный), дают более реальную картину коррозии, но они более длительны во времени. Эксплуатационные – исследования на реальных установках (или их моделях) в реальной коррозионной среде. Проводятся часто с использованием только качественных показателей коррозии, являются завершительным этапом исследований коррозии, они наиболее достоверны, но очень длительны и дороги. При их проведении проверяется 1-2 лучших варианта защиты.

Слайд 5

Описание слайда:

Лабораторные методы исследования разделяются на две группы: Лабораторные методы исследования разделяются на две группы: 1. Исследование продуктов коррозии: - визуальная оценка продуктов коррозии с помощью различных микроскопов; - весовой – для оценки веса продуктов коррозии: - толщина – микрометр, с помощью шлифов на микроскопе. - состав продуктов – спектральные, химические методы анализа - структура – рентгенографические электронографические методы - диффузия в продуктах коррозии – метод радиоактивных изотопов

Слайд 6

Описание слайда:

Лабораторные методы исследования коррозии 2. Испытания, связанные с оценкой скорости коррозии. - Массовый (весовой) –определение привеса или убыли Ме. - объемный –определение объема выделившегося или поглощенного газа. - глубинный – оценка глубины коррозионных поражений. - определение тока коррозии – электрохимические методы исследования коррозии. Способ исследования определяет вид определяемого показателя коррозии, остальные рассчитываются Показатели применяются для равномерной и общей коррозии.

Слайд 7

Описание слайда:

Показатели коррозии, применяемые нами относятся к общей и равномерной коррозии. В жизни чаще всего коррозия идет неравномерно во времени и тогда, Показатели коррозии, применяемые нами относятся к общей и равномерной коррозии. В жизни чаще всего коррозия идет неравномерно во времени и тогда, показатели коррозии, например массовый показатель будет зависеть будет зависеть от времени испытаний. ГОСТ 9.908 – 85 «Металлы и сплавы, методы определения показателей коррозии и коррозионной стойкости» устанавливает следующие показатели коррозии.

Слайд 8

Описание слайда:

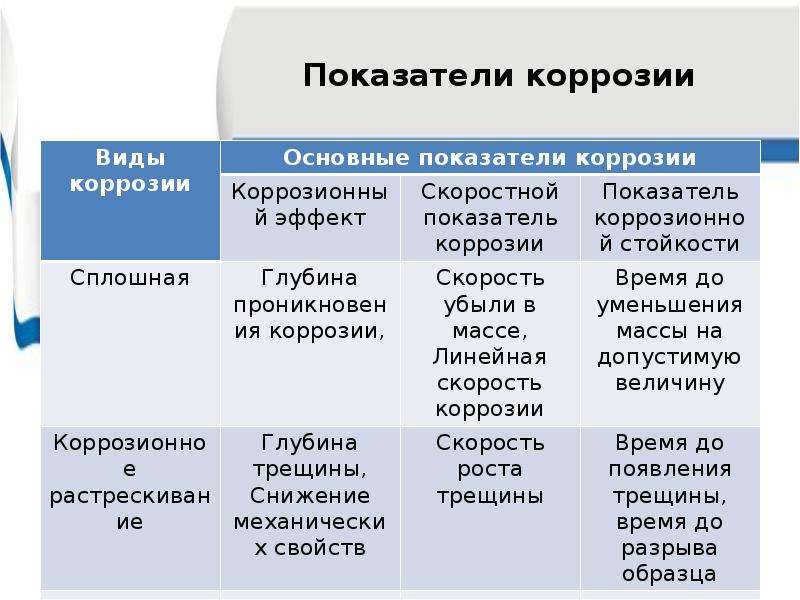

Показатели коррозии

Слайд 9

Описание слайда:

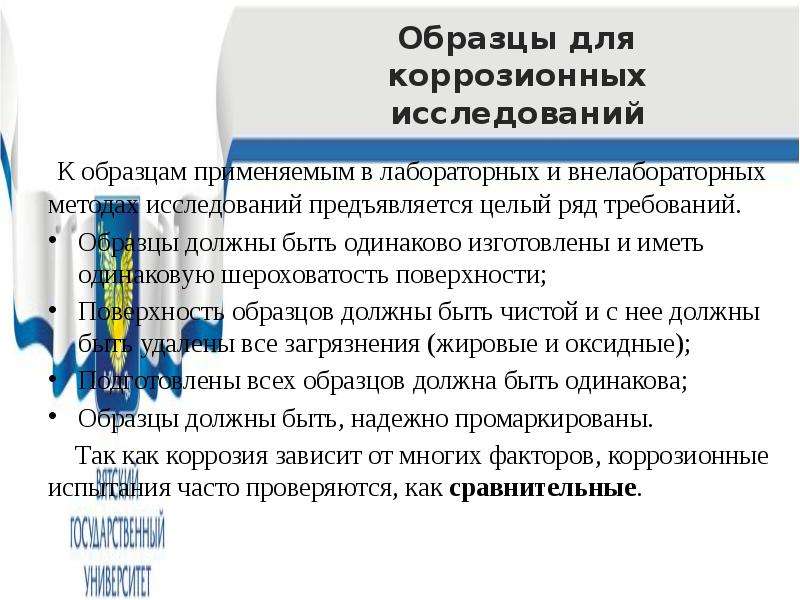

Образцы для коррозионных исследований К образцам применяемым в лабораторных и внелабораторных методах исследований предъявляется целый ряд требований. Образцы должны быть одинаково изготовлены и иметь одинаковую шероховатость поверхности; Поверхность образцов должны быть чистой и с нее должны быть удалены все загрязнения (жировые и оксидные); Подготовлены всех образцов должна быть одинакова; Образцы должны быть, надежно промаркированы. Так как коррозия зависит от многих факторов, коррозионные испытания часто проверяются, как сравнительные.

Слайд 10

Описание слайда:

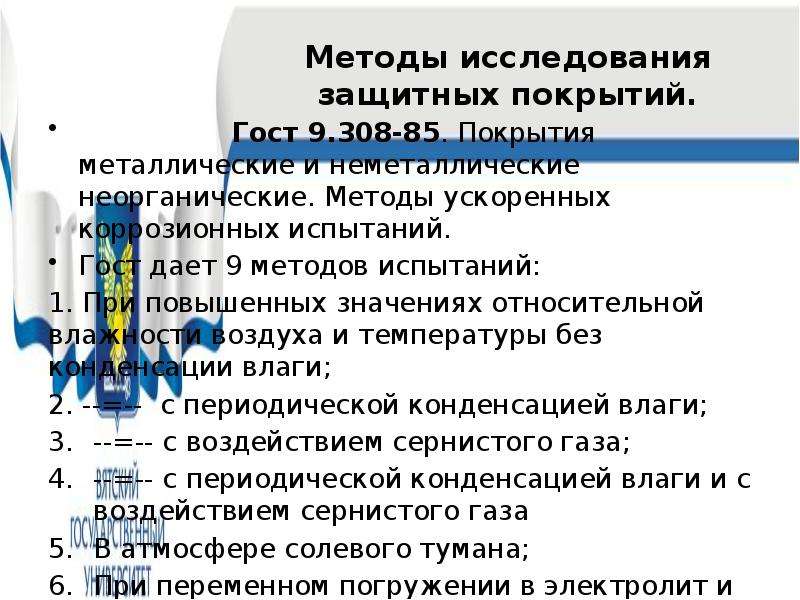

Методы исследования защитных покрытий. Гост 9.308-85. Покрытия металлические и неметаллические неорганические. Методы ускоренных коррозионных испытаний. Гост дает 9 методов испытаний: 1. При повышенных значениях относительной влажности воздуха и температуры без конденсации влаги; 2. --=-- с периодической конденсацией влаги; --=-- с воздействием сернистого газа; --=-- с периодической конденсацией влаги и с воздействием сернистого газа В атмосфере солевого тумана; При переменном погружении в электролит и т.д. Оценка показателей коррозии по ГОСТ 9.908 – 85.

Слайд 11

Описание слайда:

Методы исследования коррозии (Лабораторные работы) Весовой и объемный методы исследования коррозии (№1,№4) Химическая коррозия: используются только два показателя коррозии – весовой и глубинный, электрохимическая коррозия используются все показатели. Измерение потенциала коррозии и анализ коррозионной ситуации; №2 Исследование контактной коррозии (исследование коррозии на модели микроэлемента);

Слайд 12

Описание слайда:

Установка для исследования контактной коррозии

Слайд 13

Описание слайда:

Коррозия двух металлов в контакте под действием двух окислителей

Слайд 14

Описание слайда:

Исследование контактной коррозии (работа №3) Коррозионная диаграмма Эванса, получающаяся при исследовании контактной коррозии.

Слайд 15

Описание слайда:

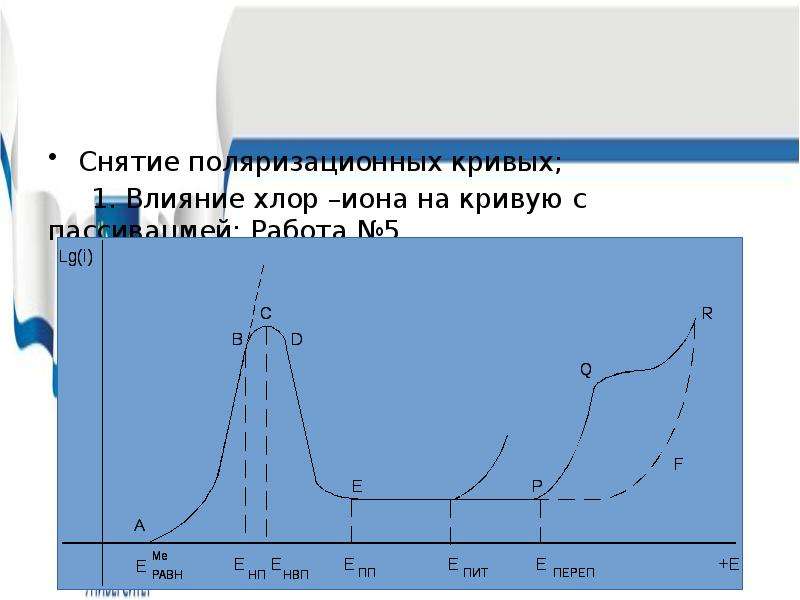

Снятие поляризационных кривых; 1. Влияние хлор –иона на кривую с пассивацмей; Работа №5

Слайд 16

Описание слайда:

Электрохимические методы исследования коррозии 2. Исследование коррозии с помощью коррозиметра ( метод поляризационного сопротивления); 3. Метод экстраполяции. 4. Оценка склонности сталей к общей и локальной коррозии по характеру реальных поляризационных кривых. 5. Исследование питтинговой коррозии.

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Характер реальной поляризационной кривой дает информацию о виде (общая, локальная) коррозии конкретного металла в конкретной коррозионной среде. Характер реальной поляризационной кривой дает информацию о виде (общая, локальная) коррозии конкретного металла в конкретной коррозионной среде. Если анодный ток сразу и быстро возрастает, то данный металл возрастает, то металл в данной среде достаточно активен и подвергается общей коррозии. Данный металл может быть и активным, и пассивным (все зависит от условий эксплуатации).

Слайд 19

Описание слайда:

Модуль 8 Методы исследования коррозии Лекция 8.1 Такой ход поляризационной кривой, говорит о том, что металл пассивен, о том, что металл при потенциале Екор пас- сивен сивен, но склонен к локальным формам но он склонен к локальным фо коррозии 3 – наиболее устойчивый (Кривые исправить) Говорит о том, что металл пассивен в данной коррозионной среде (устойчив).

Слайд 20

Описание слайда:

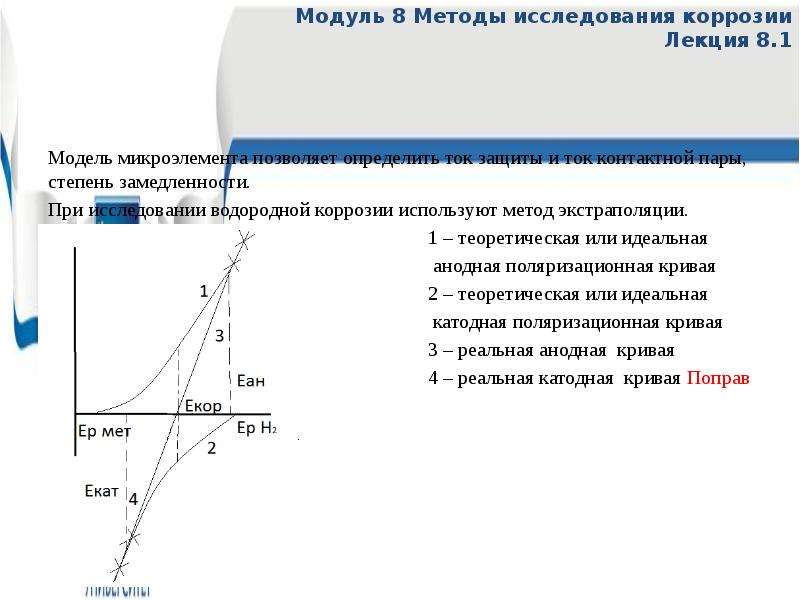

Модуль 8 Методы исследования коррозии Лекция 8.1 Модель микроэлемента позволяет определить ток защиты и ток контактной пары, степень замедленности. При исследовании водородной коррозии используют метод экстраполяции. 1 – теоретическая или идеальная анодная поляризационная кривая 2 – теоретическая или идеальная катодная поляризационная кривая 3 – реальная анодная кривая 4 – реальная катодная кривая Поправ

Слайд 21

Описание слайда:

Появился целый ряд коррозиметров, в которые заложен метод поляризационного сопротивления. Подправить график Появился целый ряд коррозиметров, в которые заложен метод поляризационного сопротивления. Подправить график
