Вы можете ознакомиться и скачать презентацию на тему Параллельные векторные процессоры. Доклад-сообщение содержит 15 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

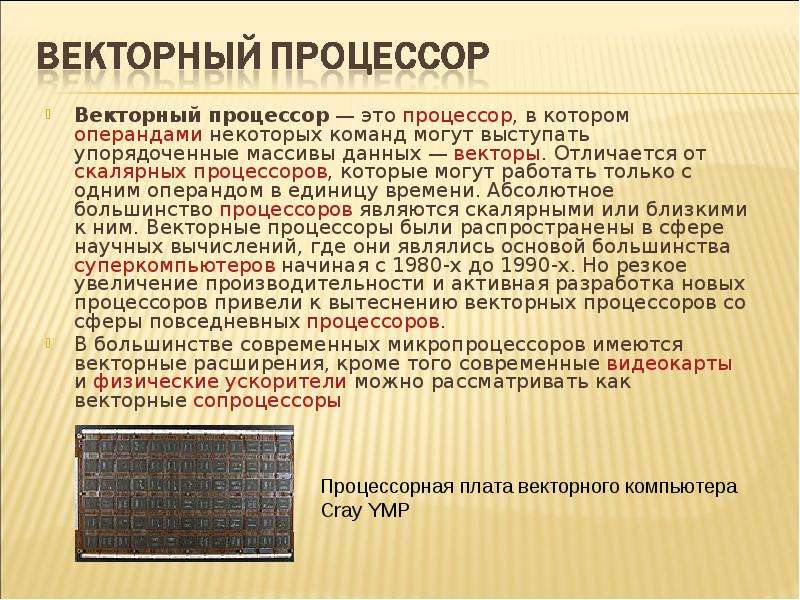

Векторный процессор — это процессор, в котором операндами некоторых команд могут выступать упорядоченные массивы данных — векторы. Отличается от скалярных процессоров, которые могут работать только с одним операндом в единицу времени. Абсолютное большинство процессоров являются скалярными или близкими к ним. Векторные процессоры были распространены в сфере научных вычислений, где они являлись основой большинства суперкомпьютеров начиная с 1980-х до 1990-х. Но резкое увеличение производительности и активная разработка новых процессоров привели к вытеснению векторных процессоров со сферы повседневных процессоров. Векторный процессор — это процессор, в котором операндами некоторых команд могут выступать упорядоченные массивы данных — векторы. Отличается от скалярных процессоров, которые могут работать только с одним операндом в единицу времени. Абсолютное большинство процессоров являются скалярными или близкими к ним. Векторные процессоры были распространены в сфере научных вычислений, где они являлись основой большинства суперкомпьютеров начиная с 1980-х до 1990-х. Но резкое увеличение производительности и активная разработка новых процессоров привели к вытеснению векторных процессоров со сферы повседневных процессоров. В большинстве современных микропроцессоров имеются векторные расширения, кроме того современные видеокарты и физические ускорители можно рассматривать как векторные сопроцессоры

Слайд 3

Описание слайда:

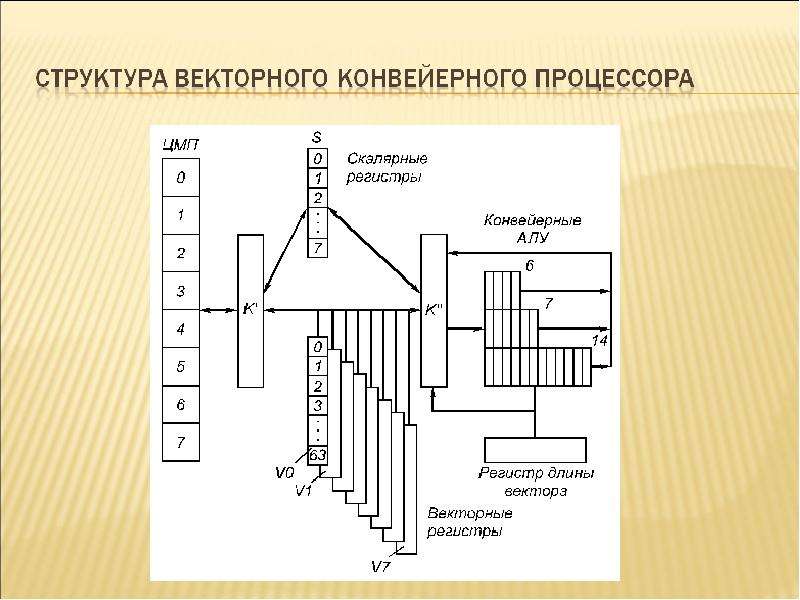

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

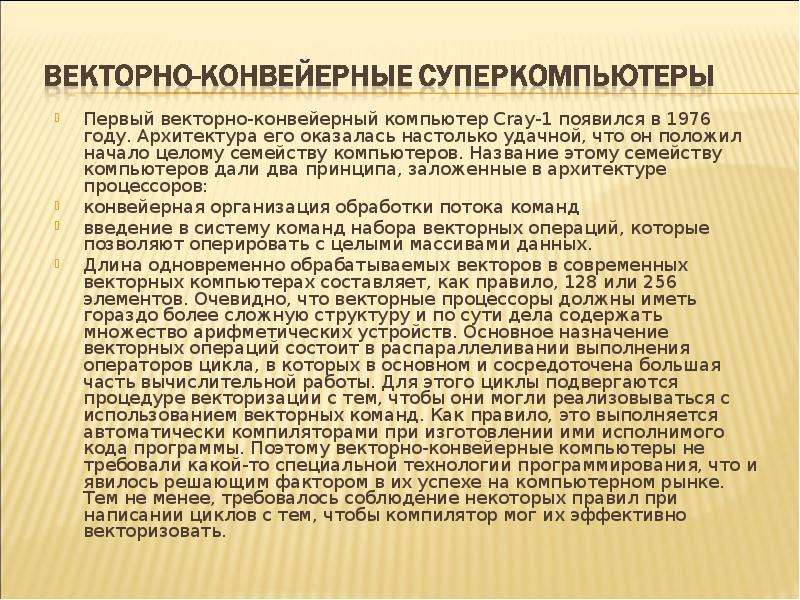

Первый векторно-конвейерный компьютер Cray-1 появился в 1976 году. Архитектура его оказалась настолько удачной, что он положил начало целому семейству компьютеров. Название этому семейству компьютеров дали два принципа, заложенные в архитектуре процессоров: Первый векторно-конвейерный компьютер Cray-1 появился в 1976 году. Архитектура его оказалась настолько удачной, что он положил начало целому семейству компьютеров. Название этому семейству компьютеров дали два принципа, заложенные в архитектуре процессоров: конвейерная организация обработки потока команд введение в систему команд набора векторных операций, которые позволяют оперировать с целыми массивами данных. Длина одновременно обрабатываемых векторов в современных векторных компьютерах составляет, как правило, 128 или 256 элементов. Очевидно, что векторные процессоры должны иметь гораздо более сложную структуру и по сути дела содержать множество арифметических устройств. Основное назначение векторных операций состоит в распараллеливании выполнения операторов цикла, в которых в основном и сосредоточена большая часть вычислительной работы. Для этого циклы подвергаются процедуре векторизации с тем, чтобы они могли реализовываться с использованием векторных команд. Как правило, это выполняется автоматически компиляторами при изготовлении ими исполнимого кода программы. Поэтому векторно-конвейерные компьютеры не требовали какой-то специальной технологии программирования, что и явилось решающим фактором в их успехе на компьютерном рынке. Тем не менее, требовалось соблюдение некоторых правил при написании циклов с тем, чтобы компилятор мог их эффективно векторизовать.

Слайд 6

Описание слайда:

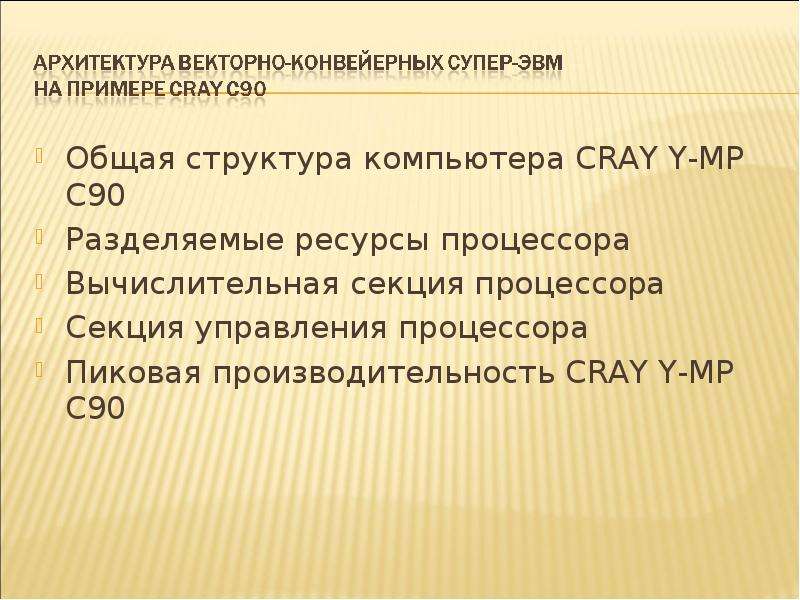

Общая структура компьютера CRAY Y-MP C90 Общая структура компьютера CRAY Y-MP C90 Разделяемые ресурсы процессора Вычислительная секция процессора Секция управления процессора Пиковая производительность CRAY Y-MP C90

Слайд 7

Описание слайда:

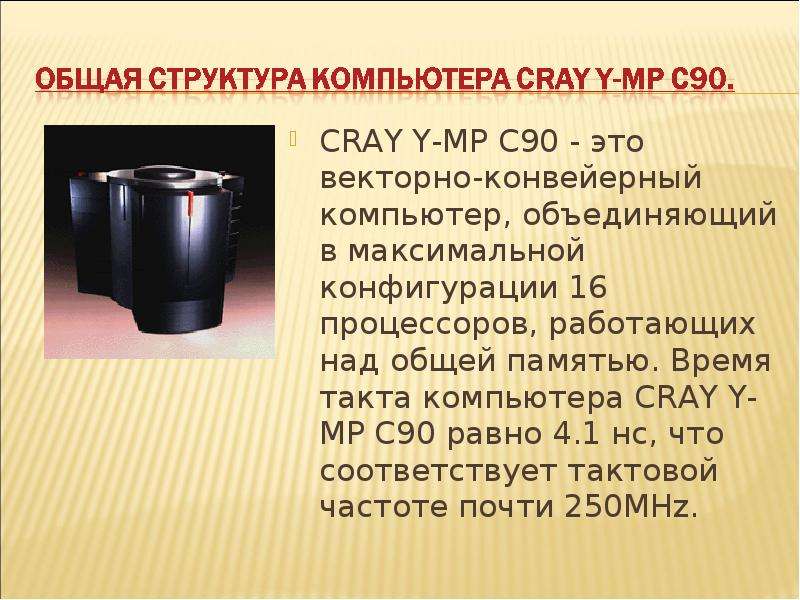

CRAY Y-MP C90 - это векторно-конвейерный компьютер, объединяющий в максимальной конфигурации 16 процессоров, работающих над общей памятью. Время такта компьютера CRAY Y-MP C90 равно 4.1 нс, что соответствует тактовой частоте почти 250MHz. CRAY Y-MP C90 - это векторно-конвейерный компьютер, объединяющий в максимальной конфигурации 16 процессоров, работающих над общей памятью. Время такта компьютера CRAY Y-MP C90 равно 4.1 нс, что соответствует тактовой частоте почти 250MHz.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

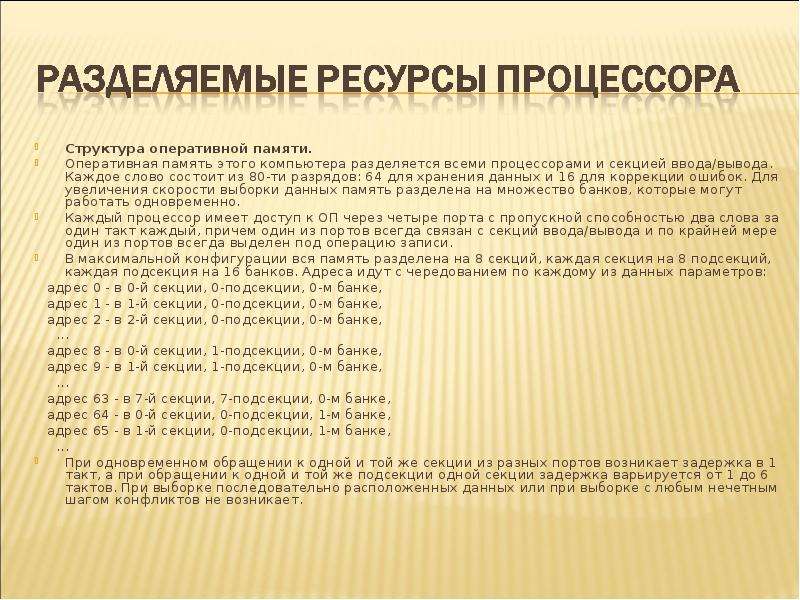

Структура оперативной памяти. Структура оперативной памяти. Оперативная память этого компьютера разделяется всеми процессорами и секцией ввода/вывода. Каждое слово состоит из 80-ти разрядов: 64 для хранения данных и 16 для коррекции ошибок. Для увеличения скорости выборки данных память разделена на множество банков, которые могут работать одновременно. Каждый процессор имеет доступ к ОП через четыре порта с пропускной способностью два слова за один такт каждый, причем один из портов всегда связан с секций ввода/вывода и по крайней мере один из портов всегда выделен под операцию записи. В максимальной конфигурации вся память разделена на 8 секций, каждая секция на 8 подсекций, каждая подсекция на 16 банков. Адреса идут с чередованием по каждому из данных параметров: адрес 0 - в 0-й секции, 0-подсекции, 0-м банке, адрес 1 - в 1-й секции, 0-подсекции, 0-м банке, адрес 2 - в 2-й секции, 0-подсекции, 0-м банке, ... адрес 8 - в 0-й секции, 1-подсекции, 0-м банке, адрес 9 - в 1-й секции, 1-подсекции, 0-м банке, ... адрес 63 - в 7-й секции, 7-подсекции, 0-м банке, адрес 64 - в 0-й секции, 0-подсекции, 1-м банке, адрес 65 - в 1-й секции, 0-подсекции, 1-м банке, ... При одновременном обращении к одной и той же секции из разных портов возникает задержка в 1 такт, а при обращении к одной и той же подсекции одной секции задержка варьируется от 1 до 6 тактов. При выборке последовательно расположенных данных или при выборке с любым нечетным шагом конфликтов не возникает.

Слайд 10

Описание слайда:

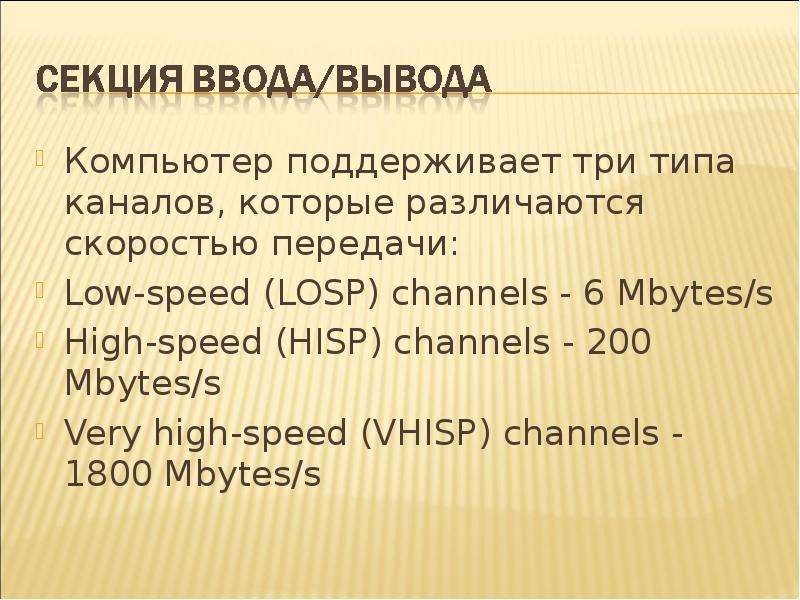

Компьютер поддерживает три типа каналов, которые различаются скоростью передачи: Компьютер поддерживает три типа каналов, которые различаются скоростью передачи: Low-speed (LOSP) channels - 6 Mbytes/s High-speed (HISP) channels - 200 Mbytes/s Very high-speed (VHISP) channels - 1800 Mbytes/s

Слайд 11

Описание слайда:

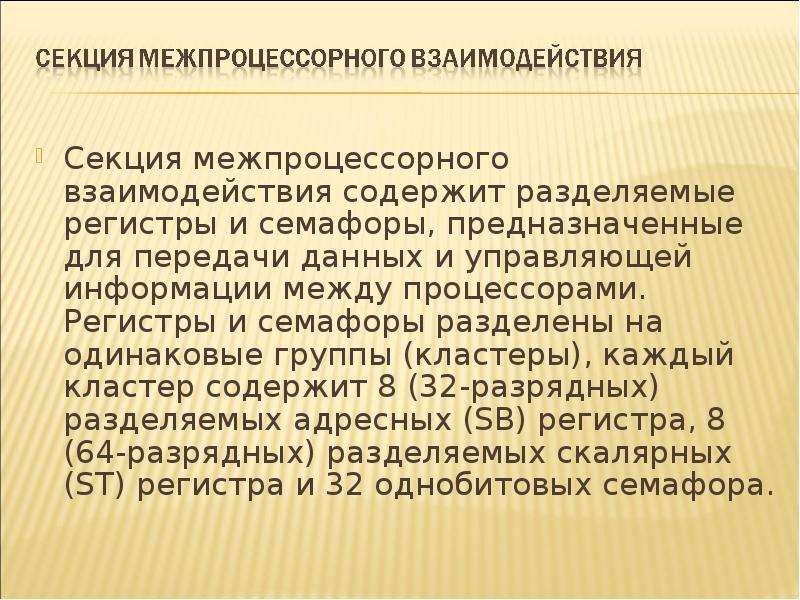

Секция межпроцессорного взаимодействия содержит разделяемые регистры и семафоры, предназначенные для передачи данных и управляющей информации между процессорами. Регистры и семафоры разделены на одинаковые группы (кластеры), каждый кластер содержит 8 (32-разрядных) разделяемых адресных (SB) регистра, 8 (64-разрядных) разделяемых скалярных (ST) регистра и 32 однобитовых семафора. Секция межпроцессорного взаимодействия содержит разделяемые регистры и семафоры, предназначенные для передачи данных и управляющей информации между процессорами. Регистры и семафоры разделены на одинаковые группы (кластеры), каждый кластер содержит 8 (32-разрядных) разделяемых адресных (SB) регистра, 8 (64-разрядных) разделяемых скалярных (ST) регистра и 32 однобитовых семафора.

Слайд 12

Описание слайда:

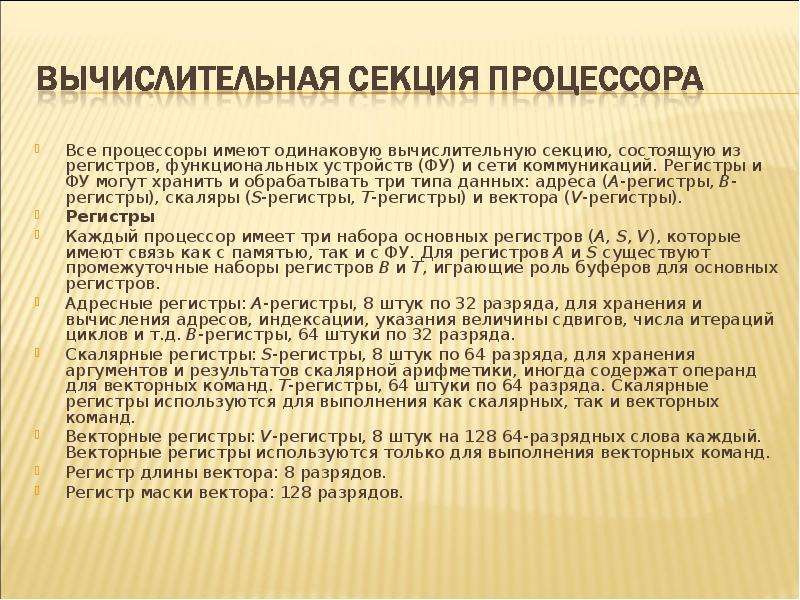

Все процессоры имеют одинаковую вычислительную секцию, состоящую из регистров, функциональных устройств (ФУ) и сети коммуникаций. Регистры и ФУ могут хранить и обрабатывать три типа данных: адреса (A-регистры, B-регистры), скаляры (S-регистры, T-регистры) и вектора (V-регистры). Все процессоры имеют одинаковую вычислительную секцию, состоящую из регистров, функциональных устройств (ФУ) и сети коммуникаций. Регистры и ФУ могут хранить и обрабатывать три типа данных: адреса (A-регистры, B-регистры), скаляры (S-регистры, T-регистры) и вектора (V-регистры). Регистры Каждый процессор имеет три набора основных регистров (A, S, V), которые имеют связь как с памятью, так и с ФУ. Для регистров A и S существуют промежуточные наборы регистров B и T, играющие роль буферов для основных регистров. Адресные регистры: A-регистры, 8 штук по 32 разряда, для хранения и вычисления адресов, индексации, указания величины сдвигов, числа итераций циклов и т.д. B-регистры, 64 штуки по 32 разряда. Скалярные регистры: S-регистры, 8 штук по 64 разряда, для хранения аргументов и результатов скалярной арифметики, иногда содержат операнд для векторных команд. T-регистры, 64 штуки по 64 разряда. Скалярные регистры используются для выполнения как скалярных, так и векторных команд. Векторные регистры: V-регистры, 8 штук на 128 64-разрядных слова каждый. Векторные регистры используются только для выполнения векторных команд. Регистр длины вектора: 8 разрядов. Регистр маски вектора: 128 разрядов.

Слайд 13

Описание слайда:

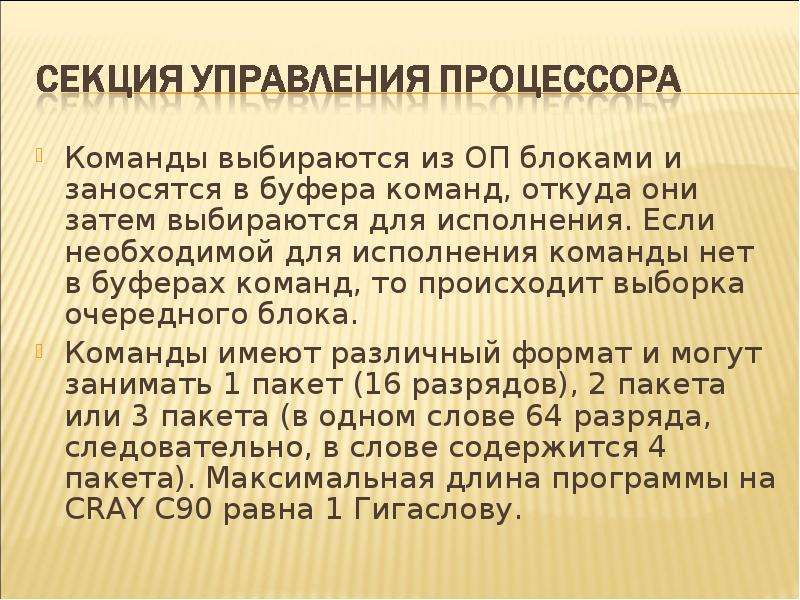

Команды выбираются из ОП блоками и заносятся в буфера команд, откуда они затем выбираются для исполнения. Если необходимой для исполнения команды нет в буферах команд, то происходит выборка очередного блока. Команды выбираются из ОП блоками и заносятся в буфера команд, откуда они затем выбираются для исполнения. Если необходимой для исполнения команды нет в буферах команд, то происходит выборка очередного блока. Команды имеют различный формат и могут занимать 1 пакет (16 разрядов), 2 пакета или 3 пакета (в одном слове 64 разряда, следовательно, в слове содержится 4 пакета). Максимальная длина программы на CRAY C90 равна 1 Гигаслову.

Слайд 14

Описание слайда:

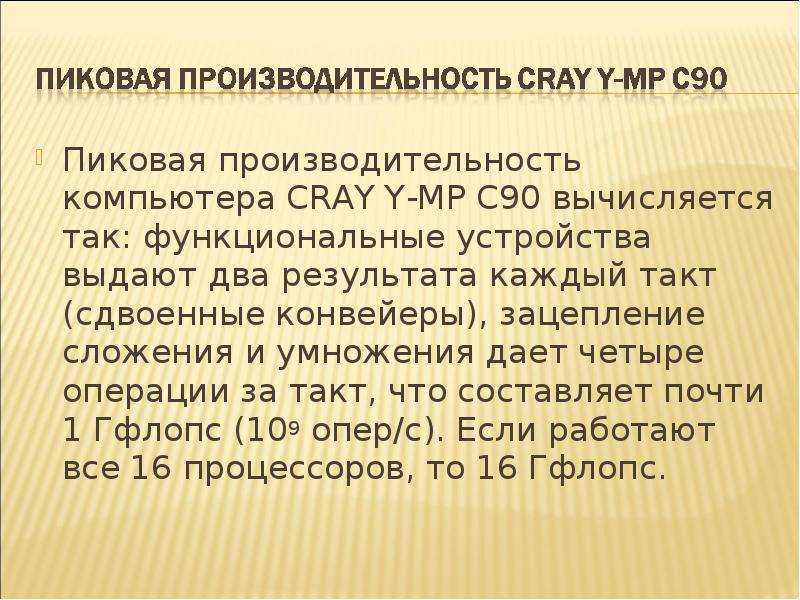

Пиковая производительность компьютера CRAY Y-MP C90 вычисляется так: функциональные устройства выдают два результата каждый такт (сдвоенные конвейеры), зацепление сложения и умножения дает четыре операции за такт, что составляет почти 1 Гфлопс (109 опер/с). Если работают все 16 процессоров, то 16 Гфлопс. Пиковая производительность компьютера CRAY Y-MP C90 вычисляется так: функциональные устройства выдают два результата каждый такт (сдвоенные конвейеры), зацепление сложения и умножения дает четыре операции за такт, что составляет почти 1 Гфлопс (109 опер/с). Если работают все 16 процессоров, то 16 Гфлопс.

Слайд 15

Описание слайда:

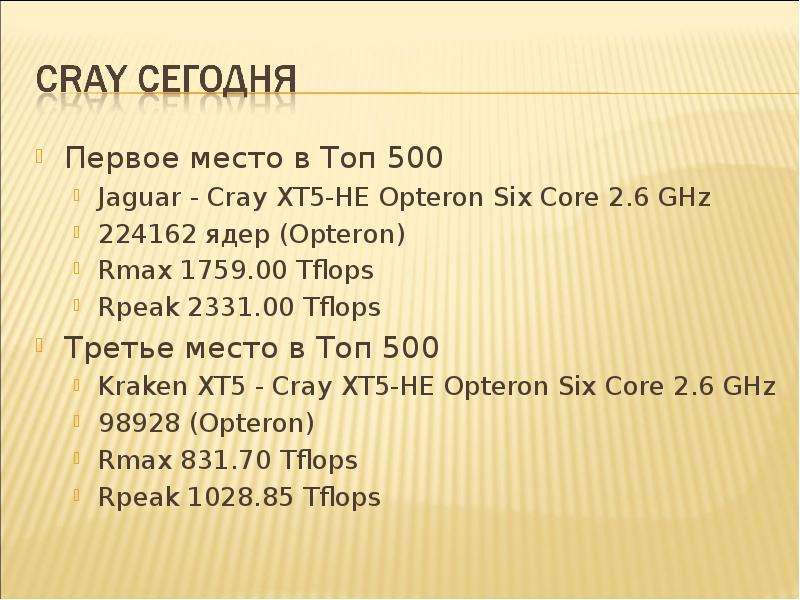

Первое место в Топ 500 Первое место в Топ 500 Jaguar - Cray XT5-HE Opteron Six Core 2.6 GHz 224162 ядер (Opteron) Rmax 1759.00 Tflops Rpeak 2331.00 Tflops Третье место в Топ 500 Kraken XT5 - Cray XT5-HE Opteron Six Core 2.6 GHz 98928 (Opteron) Rmax 831.70 Tflops Rpeak 1028.85 Tflops
