Вы можете ознакомиться и скачать презентацию на тему Пена. Типы пены. Сферические пены. Доклад-сообщение содержит 16 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

ПЕНА

Слайд 2

Описание слайда:

Что такое пена? Пена ― это одна из разновидностей дисперсий (от лат. Dispersus ― рассеянный, разбросанный). Диспергированием в технике называют процесс измельчения, дробления твердых, жидких или газообразных веществ. Для того, чтобы раздробить (рассеять) газообразное вещество нужно равномерно распределить газ в виде мелких пузырьков в жидкой или твердой среде (матрице). В зависимости от того, какое вещество (в каком агрегатном состоянии) служит матрицей, а какое диспергируется, дисперсии будут называться по-разному. Дисперсию газа в жидкости называют пеной.

Слайд 3

Описание слайда:

Типы пены. Сферические пены В зависимости от формы газовых пузырьков Манегольд предложил разделять пены на два класса: сферические и многогранные. Сферические пены отличаются высоким содержанием жидкости и в силу этого малой устойчивостью. Поэтому их относят к метастабильным (условно стабильным). В нестабильных пенах наблюдается так называемый эффект Плато: жидкая фаза из перегородок удаляется, истекая под действием силы тяжести, и происходит быстрая коагесценция (от лат. Coalesce ― срастаюсь, соединяюсь) ― слияние соприкасающихся газовых пузырьков.

Слайд 4

Описание слайда:

Многогранные пены Многогранные пены отличаются малым содержанием жидкой фазы и характеризуются высокой стабильностью. В таких пенах отдельные пузырьки сближены и разделены тонкими растянутыми упругими перепонками, которые без внешнего механического воздействия или повышения температуры могут сохраняться в течение длительного времени. Эти пленки в силу упругости и ряда других факторов препятствуют коалесценции газовых пузырьков.

Слайд 5

Описание слайда:

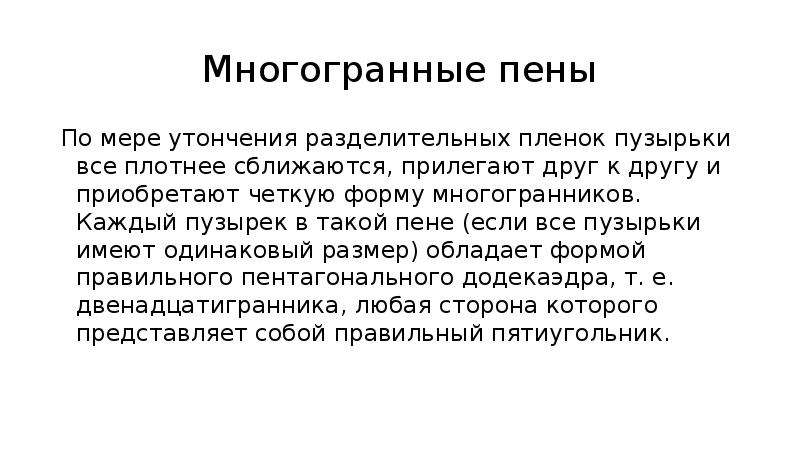

Многогранные пены По мере утончения разделительных пленок пузырьки все плотнее сближаются, прилегают друг к другу и приобретают четкую форму многогранников. Каждый пузырек в такой пене (если все пузырьки имеют одинаковый размер) обладает формой правильного пентагонального додекаэдра, т. е. двенадцатигранника, любая сторона которого представляет собой правильный пятиугольник.

Слайд 6

Описание слайда:

Имитационная модель Уравнения сохранения пены Eclipse имитирует пену как эффективную концентрацию ПАВ, переносимого в газовой среде. Таким образом концентрацию пены можно представлять как концентрацию ПАВ, существующего в форме пены. Уравнения сохранения пены решаются полностью неявно в конце каждого шага по времени, после определения перетоков нефти, воды и газа. Предполагается, что пена существует только в газовой фазе. Учитывается адсорбция и распад пены. Изменение подвижности газа рассчитывается явно и учитывается на последующем шаге по времени.

Слайд 7

Описание слайда:

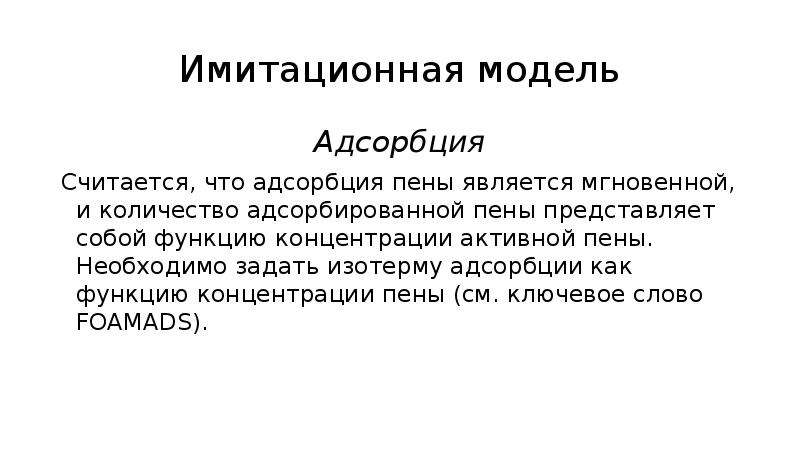

Имитационная модель Адсорбция Считается, что адсорбция пены является мгновенной, и количество адсорбированной пены представляет собой функцию концентрации активной пены. Необходимо задать изотерму адсорбции как функцию концентрации пены (см. ключевое слово FOAMADS).

Слайд 8

Описание слайда:

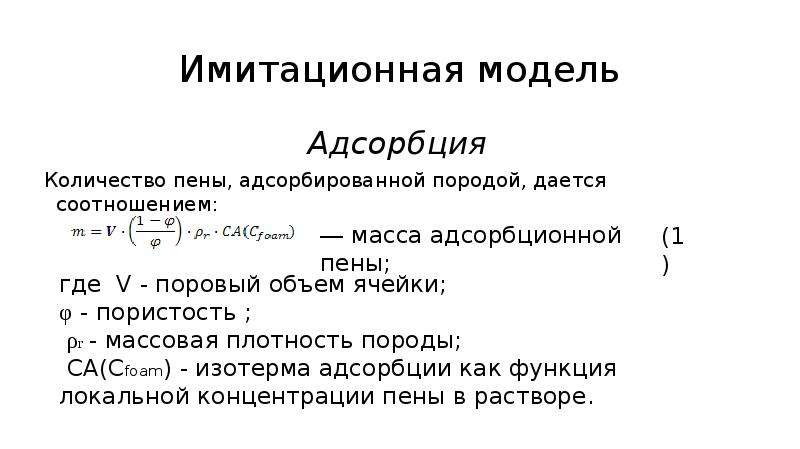

Имитационная модель Адсорбция Количество пены, адсорбированной породой, дается соотношением:

Слайд 9

Описание слайда:

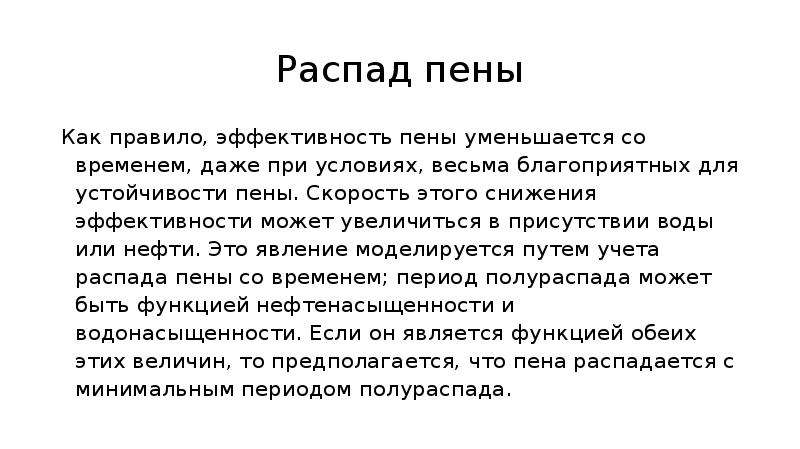

Распад пены Как правило, эффективность пены уменьшается со временем, даже при условиях, весьма благоприятных для устойчивости пены. Скорость этого снижения эффективности может увеличиться в присутствии воды или нефти. Это явление моделируется путем учета распада пены со временем; период полураспада может быть функцией нефтенасыщенности и водонасыщенности. Если он является функцией обеих этих величин, то предполагается, что пена распадается с минимальным периодом полураспада.

Слайд 10

Описание слайда:

Снижение подвижности газа Пена изменяет подвижность газа путем ввода простого множителя, являющегося функцией концентрации пены (т. е. эффективной концентрацией ПАВ). Изменение подвижности применяется явно; изменение, связанное с условиями в конце каждого шага по времени, применяются на последующем шаге.

Слайд 11

Описание слайда:

Смысл компонентов формул (2) и (3) Krg - относительная проницаемость газа; μg - вязкость газа; Bg - объемный коэффициент газа; T – проводимость; DP - разность потенциалов; M(Cfoam) - введенный коэффициент снижения подвижности газа; Cfoam - концентрация пены.

Слайд 12

Описание слайда:

Коэффициент снижения подвижности с учетом влияния давления имеет вид: Коэффициент снижения подвижности с учетом влияния давления имеет вид:

Слайд 13

Описание слайда:

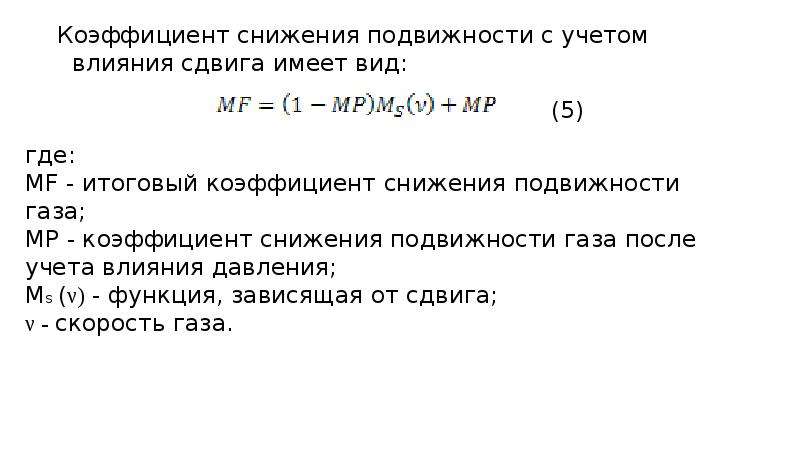

Коэффициент снижения подвижности с учетом влияния сдвига имеет вид: Коэффициент снижения подвижности с учетом влияния сдвига имеет вид:

Слайд 14

Описание слайда:

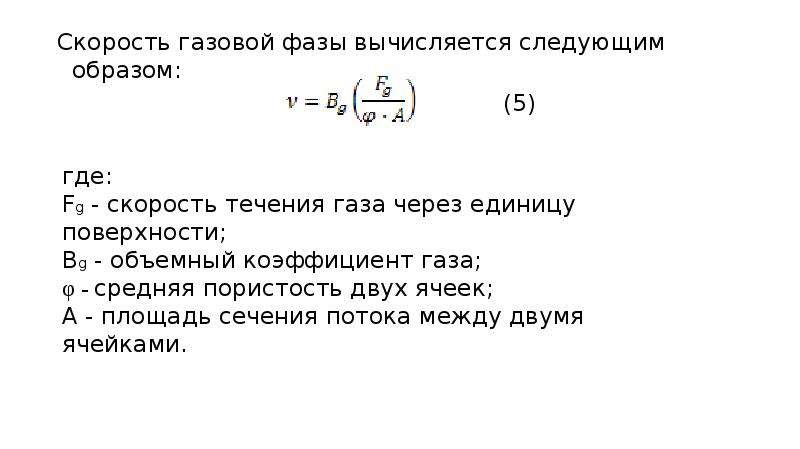

Скорость газовой фазы вычисляется следующим образом: Скорость газовой фазы вычисляется следующим образом:

Слайд 15

Описание слайда:

Использование модели пены Модель пены активизируется с помощью ключевого слова FOAM в секции RUNSPEC. Есть возможность вывода геометрических данных, используемых для расчета эффекта уменьшения сдвига с помощью мнемоники FOAM в ключевом слове RPTGRID. При этом выводится карта 1/(poro*area) значений, применяемых для расчета скорости газа. Есть обязательное ключевое слово в секции PROPS, которое описывает снижение подвижности газа как функцию концентрации пены. Кроме того, имеются 5 дополнительных ключевых слов, которые могут активировать опции адсорбции, распада и дополнительные функции подвижности. FOAMMOB таблицы фактора снижения подвижности газовой фазы как функции концентрации пены (обязательное) FOAMADS данные адсорбции пены. (необязательное) FOAMDCYW данные по распаду пены (как функции водонасыщенности). (необязательное) FOAMDCYO данные по распаду пены (как функции нефтенасыщенности). (необязательное) FOAMMOBP коэффициент снижения подвижности газа как функция давления. (необязательное) FOAMMOBS коэффициент снижения подвижности газа как функция сдвига. (необязательное) Данные секции PROPS модели пены можно вывести в файл PRINT с помощью мнемоники FOAM в ключевом слове RPTPROPS. Концентрация нагнетаемой пены для скважины с закачкой воды задается с помощью ключевого слова WFOAM в секции SCHEDULE.

Слайд 16

Описание слайда:

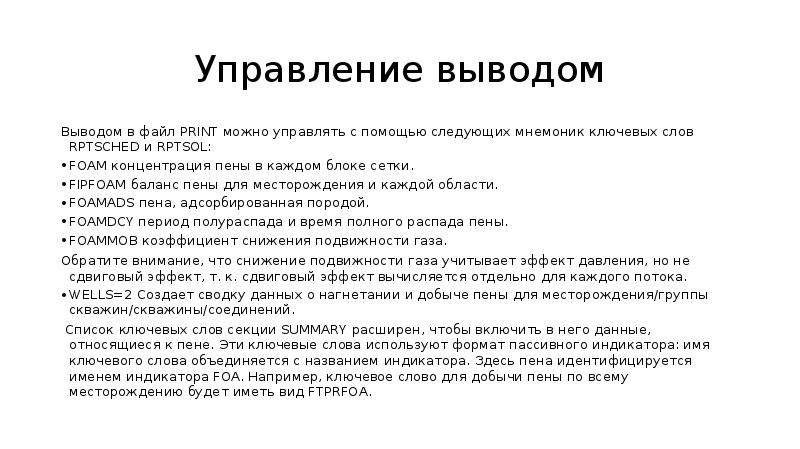

Управление выводом Выводом в файл PRINT можно управлять с помощью следующих мнемоник ключевых слов RPTSCHED и RPTSOL: FOAM концентрация пены в каждом блоке сетки. FIPFOAM баланс пены для месторождения и каждой области. FOAMADS пена, адсорбированная породой. FOAMDCY период полураспада и время полного распада пены. FOAMMOB коэффициент снижения подвижности газа. Обратите внимание, что снижение подвижности газа учитывает эффект давления, но не сдвиговый эффект, т. к. сдвиговый эффект вычисляется отдельно для каждого потока. WELLS=2 Создает сводку данных о нагнетании и добыче пены для месторождения/группы скважин/скважины/соединений. Список ключевых слов секции SUMMARY расширен, чтобы включить в него данные, относящиеся к пене. Эти ключевые слова используют формат пассивного индикатора: имя ключевого слова объединяется с названием индикатора. Здесь пена идентифицируется именем индикатора FOA. Например, ключевое слово для добычи пены по всему месторождению будет иметь вид FTPRFOA.
