Слайд 1

Описание слайда:

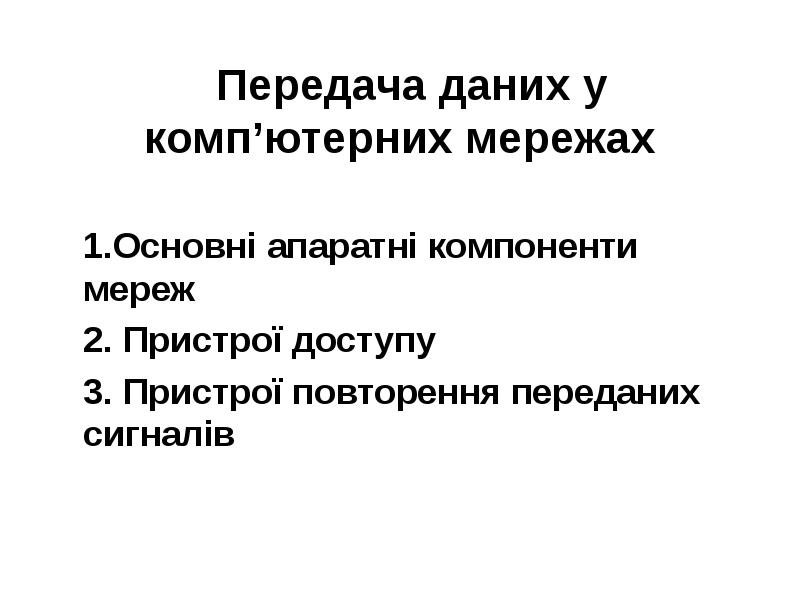

Передача даних у комп’ютерних мережах 1.Основні апаратні компоненти мереж 2. Пристрої доступу 3. Пристрої повторення переданих сигналів

Слайд 2

Описание слайда:

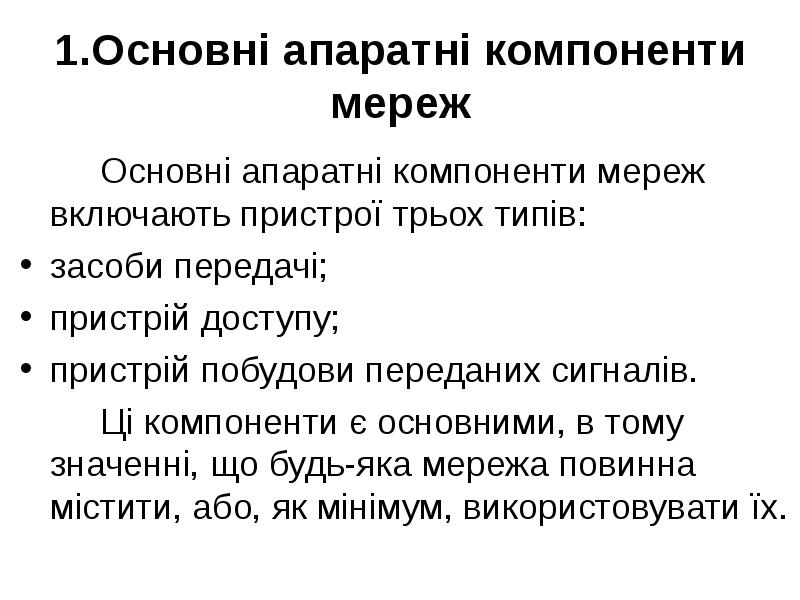

1.Основні апаратні компоненти мереж Основні апаратні компоненти мереж включають пристрої трьох типів: засоби передачі; пристрій доступу; пристрій побудови переданих сигналів. Ці компоненти є основними, в тому значенні, що будь-яка мережа повинна містити, або, як мінімум, використовувати їх.

Слайд 3

Описание слайда:

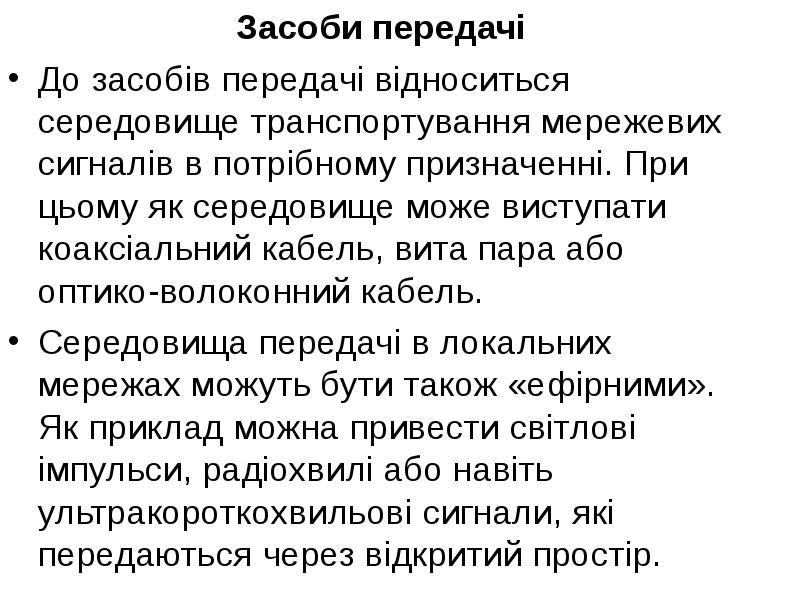

Засоби передачі Засоби передачі До засобів передачі відноситься середовище транспортування мережевих сигналів в потрібному призначенні. При цьому як середовище може виступати коаксіальний кабель, вита пара або оптико-волоконний кабель. Середовища передачі в локальних мережах можуть бути також «ефірними». Як приклад можна привести світлові імпульси, радіохвилі або навіть ультракороткохвильові сигнали, які передаються через відкритий простір.

Слайд 4

Описание слайда:

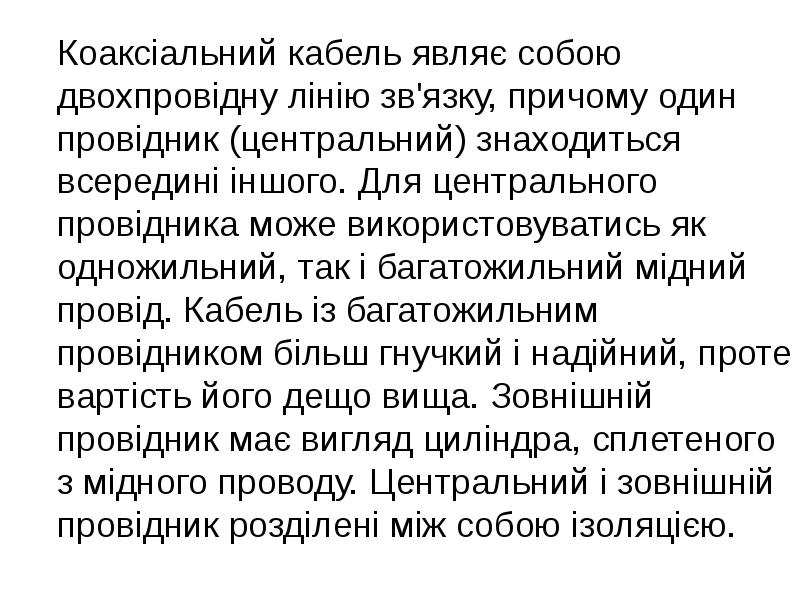

Коаксіальний кабель являє собою двохпровідну лінію зв'язку, причому один провідник (центральний) знаходиться всередині іншого. Для центрального провідника може використовуватись як одножильний, так і багатожильний мідний провід. Кабель із багатожильним провідником більш гнучкий і надійний, проте вартість його дещо вища. Зовнішній провідник має вигляд циліндра, сплетеного з мідного проводу. Центральний і зовнішній провідник розділені між собою ізоляцією. Коаксіальний кабель являє собою двохпровідну лінію зв'язку, причому один провідник (центральний) знаходиться всередині іншого. Для центрального провідника може використовуватись як одножильний, так і багатожильний мідний провід. Кабель із багатожильним провідником більш гнучкий і надійний, проте вартість його дещо вища. Зовнішній провідник має вигляд циліндра, сплетеного з мідного проводу. Центральний і зовнішній провідник розділені між собою ізоляцією.

Слайд 5

Описание слайда:

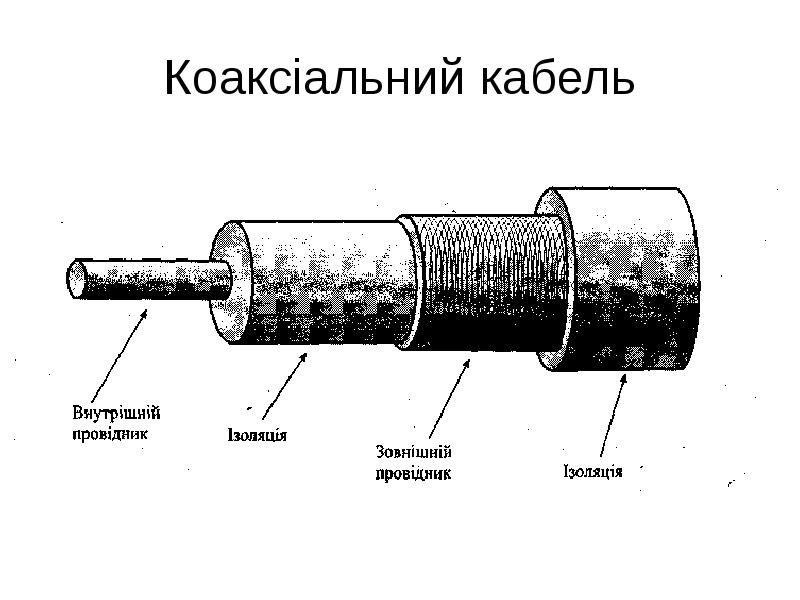

Коаксіальний кабель

Слайд 6

Описание слайда:

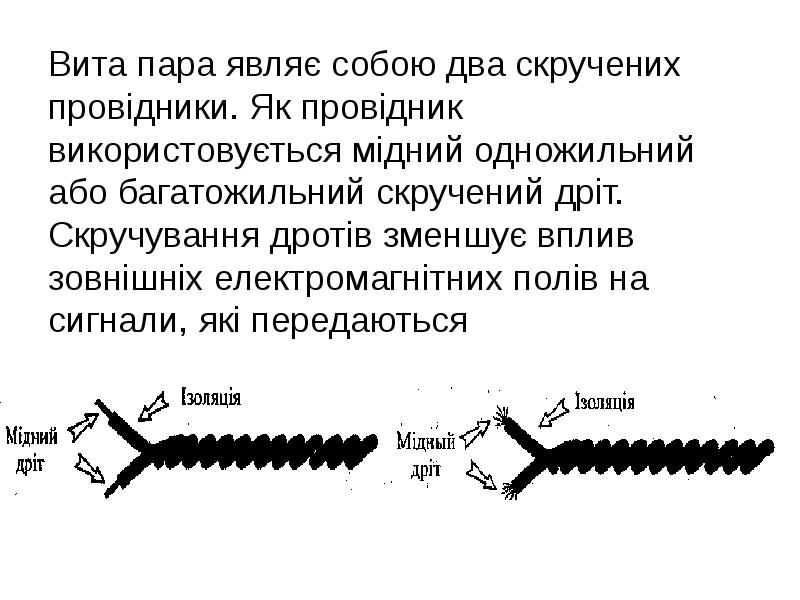

Вита пара являє собою два скручених провідники. Як провідник використовується мідний одножильний або багатожильний скручений дріт. Скручування дротів зменшує вплив зовнішніх електромагнітних полів на сигнали, які передаються

Слайд 7

Описание слайда:

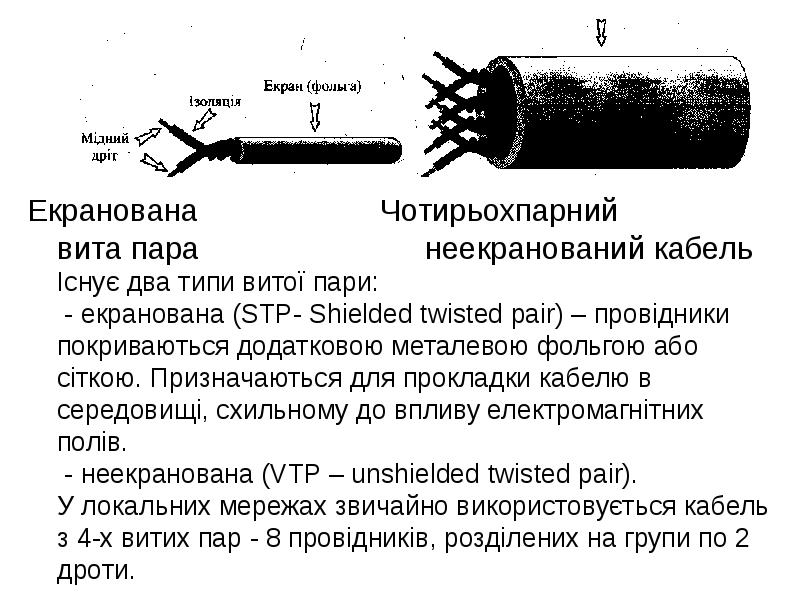

Екранована Чотирьохпарний вита пара неекранований кабель Існує два типи витої пари: - екранована (STP- Shielded twisted pair) – провідники покриваються додатковою металевою фольгою або сіткою. Призначаються для прокладки кабелю в середовищі, схильному до впливу електромагнітних полів. - неекранована (VTP – unshielded twisted pair). У локальних мережах звичайно використовується кабель з 4-х витих пар - 8 провідників, розділених на групи по 2 дроти.

Слайд 8

Описание слайда:

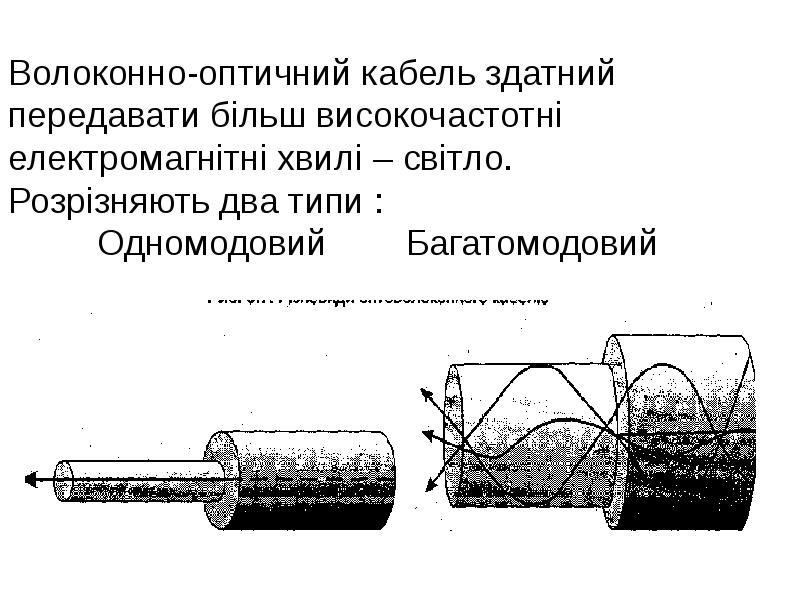

Волоконно-оптичний кабель здатний передавати більш високочастотні електромагнітні хвилі – світло. Розрізняють два типи : Одномодовий Багатомодовий

Слайд 9

Описание слайда:

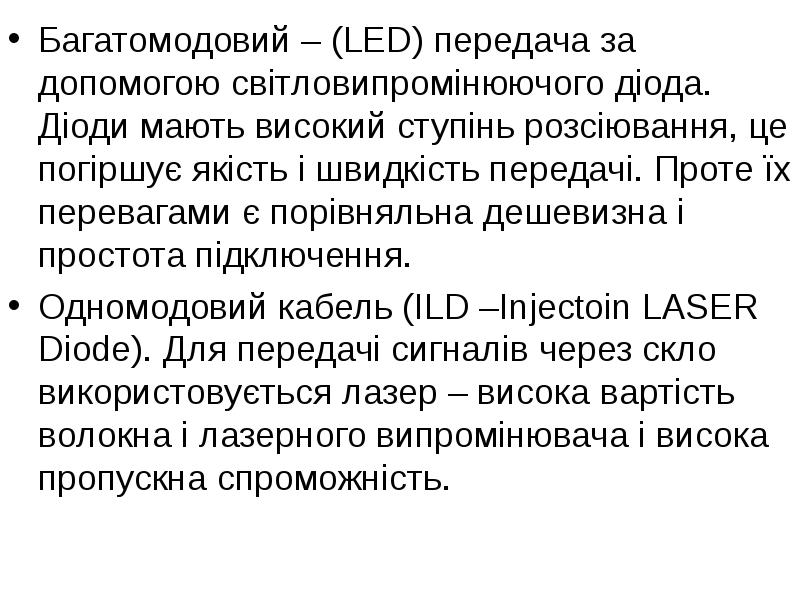

Багатомодовий – (LED) передача за допомогою світловипромінюючого діода. Діоди мають високий ступінь розсіювання, це погіршує якість і швидкість передачі. Проте їх перевагами є порівняльна дешевизна і простота підключення. Багатомодовий – (LED) передача за допомогою світловипромінюючого діода. Діоди мають високий ступінь розсіювання, це погіршує якість і швидкість передачі. Проте їх перевагами є порівняльна дешевизна і простота підключення. Одномодовий кабель (ILD –Injectoin LASER Diode). Для передачі сигналів через скло використовується лазер – висока вартість волокна і лазерного випромінювача і висока пропускна спроможність.

Слайд 10

Описание слайда:

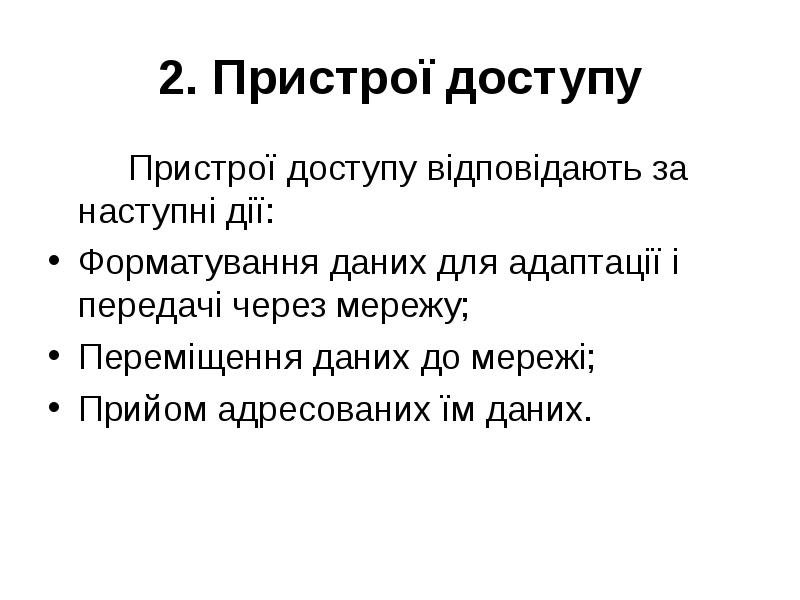

2. Пристрої доступу Пристрої доступу відповідають за наступні дії: Форматування даних для адаптації і передачі через мережу; Переміщення даних до мережі; Прийом адресованих їм даних.

Слайд 11

Описание слайда:

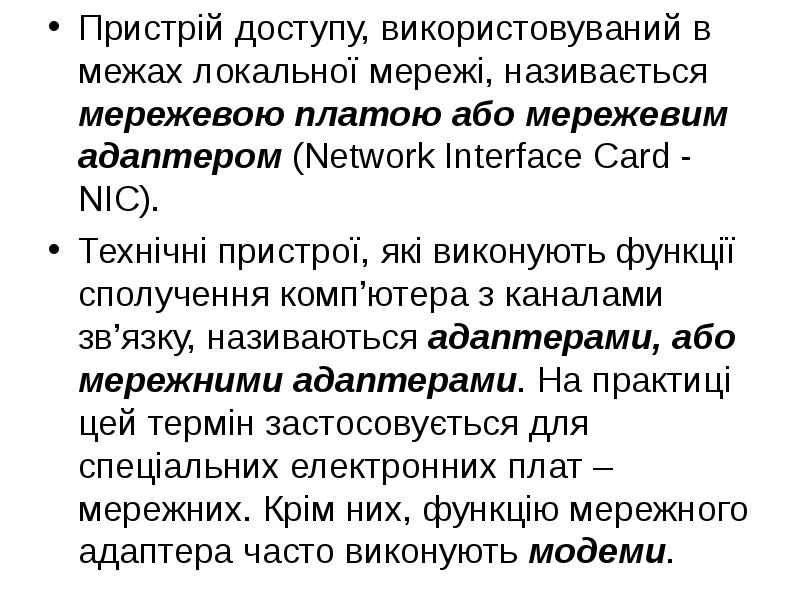

Пристрій доступу, використовуваний в межах локальної мережі, називається мережевою платою або мережевим адаптером (Network Interface Card - NIC). Пристрій доступу, використовуваний в межах локальної мережі, називається мережевою платою або мережевим адаптером (Network Interface Card - NIC). Технічні пристрої, які виконують функції сполучення комп’ютера з каналами зв’язку, називаються адаптерами, або мережними адаптерами. На практиці цей термін застосовується для спеціальних електронних плат – мережних. Крім них, функцію мережного адаптера часто виконують модеми.

Слайд 12

Описание слайда:

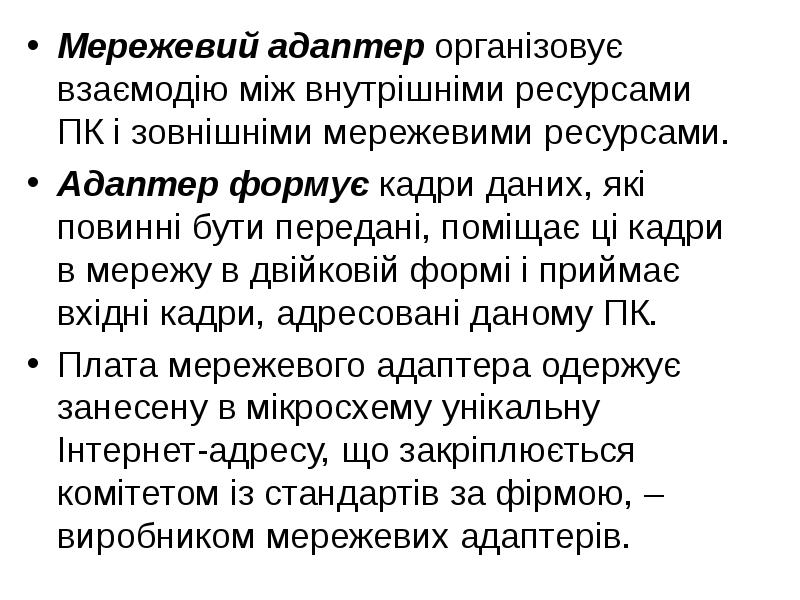

Мережевий адаптер організовує взаємодію між внутрішніми ресурсами ПК і зовнішніми мережевими ресурсами. Мережевий адаптер організовує взаємодію між внутрішніми ресурсами ПК і зовнішніми мережевими ресурсами. Адаптер формує кадри даних, які повинні бути передані, поміщає ці кадри в мережу в двійковій формі і приймає вхідні кадри, адресовані даному ПК. Плата мережевого адаптера одержує занесену в мікросхему унікальну Інтернет-адресу, що закріплюється комітетом із стандартів за фірмою, – виробником мережевих адаптерів.

Слайд 13

Описание слайда:

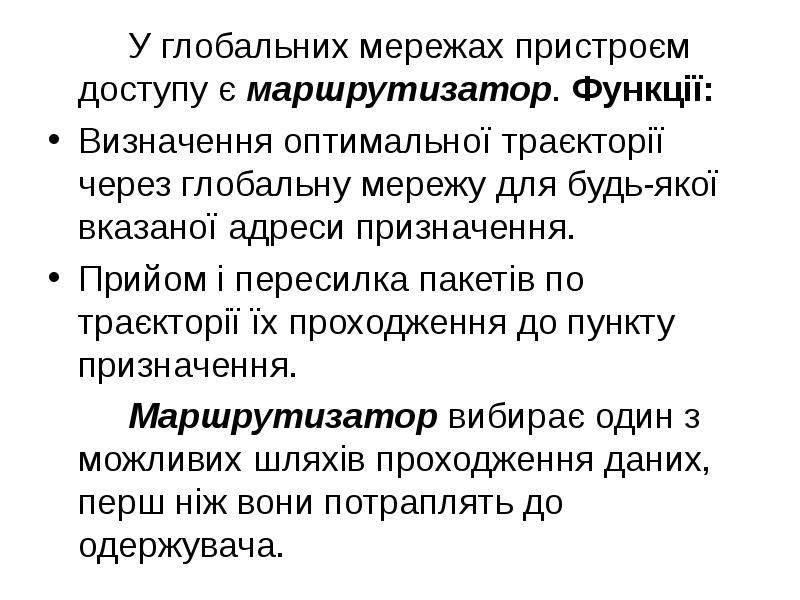

У глобальних мережах пристроєм доступу є маршрутизатор. Функції: У глобальних мережах пристроєм доступу є маршрутизатор. Функції: Визначення оптимальної траєкторії через глобальну мережу для будь-якої вказаної адреси призначення. Прийом і пересилка пакетів по траєкторії їх проходження до пункту призначення. Маршрутизатор вибирає один з можливих шляхів проходження даних, перш ніж вони потраплять до одержувача.

Слайд 14

Описание слайда:

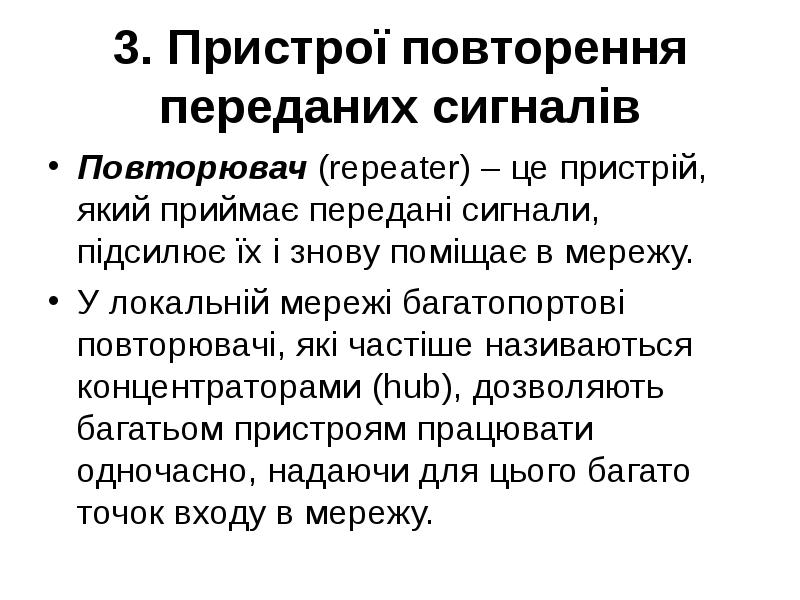

3. Пристрої повторення переданих сигналів Повторювач (repeater) – це пристрій, який приймає передані сигнали, підсилює їх і знову поміщає в мережу. У локальній мережі багатопортові повторювачі, які частіше називаються концентраторами (hub), дозволяють багатьом пристроям працювати одночасно, надаючи для цього багато точок входу в мережу.

Слайд 15

Описание слайда:

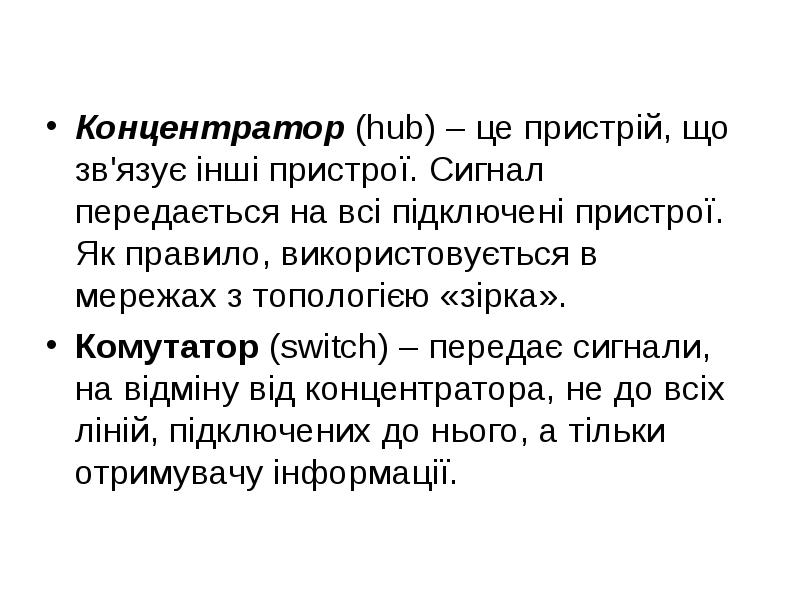

Концентратор (hub) – це пристрій, що зв'язує інші пристрої. Сигнал передається на всі підключені пристрої. Як правило, використовується в мережах з топологією «зірка». Концентратор (hub) – це пристрій, що зв'язує інші пристрої. Сигнал передається на всі підключені пристрої. Як правило, використовується в мережах з топологією «зірка». Комутатор (switch) – передає сигнали, на відміну від концентратора, не до всіх ліній, підключених до нього, а тільки отримувачу інформації.

Слайд 16

Описание слайда:

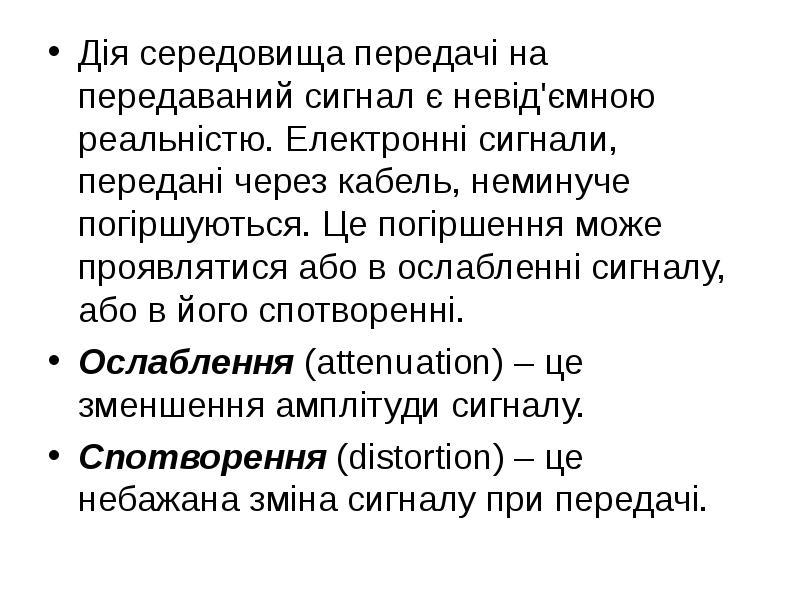

Дія середовища передачі на передаваний сигнал є невід'ємною реальністю. Електронні сигнали, передані через кабель, неминуче погіршуються. Це погіршення може проявлятися або в ослабленні сигналу, або в його спотворенні. Дія середовища передачі на передаваний сигнал є невід'ємною реальністю. Електронні сигнали, передані через кабель, неминуче погіршуються. Це погіршення може проявлятися або в ослабленні сигналу, або в його спотворенні. Ослаблення (attenuation) – це зменшення амплітуди сигналу. Спотворення (distortion) – це небажана зміна сигналу при передачі.

Слайд 17

Описание слайда:

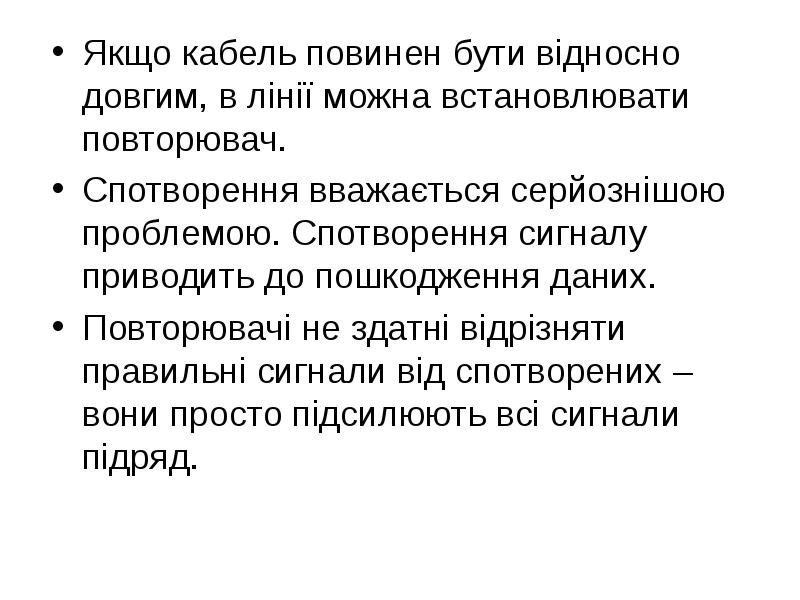

Якщо кабель повинен бути відносно довгим, в лінії можна встановлювати повторювач. Якщо кабель повинен бути відносно довгим, в лінії можна встановлювати повторювач. Спотворення вважається серйознішою проблемою. Спотворення сигналу приводить до пошкодження даних. Повторювачі не здатні відрізняти правильні сигнали від спотворених – вони просто підсилюють всі сигнали підряд.

Слайд 18

Описание слайда:

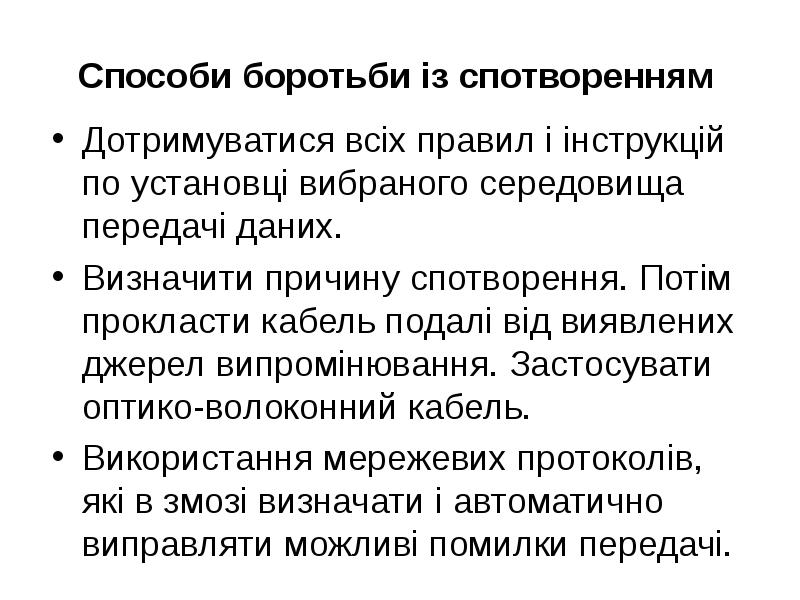

Способи боротьби із спотворенням Дотримуватися всіх правил і інструкцій по установці вибраного середовища передачі даних. Визначити причину спотворення. Потім прокласти кабель подалі від виявлених джерел випромінювання. Застосувати оптико-волоконний кабель. Використання мережевих протоколів, які в змозі визначати і автоматично виправляти можливі помилки передачі.

Слайд 19

Описание слайда:

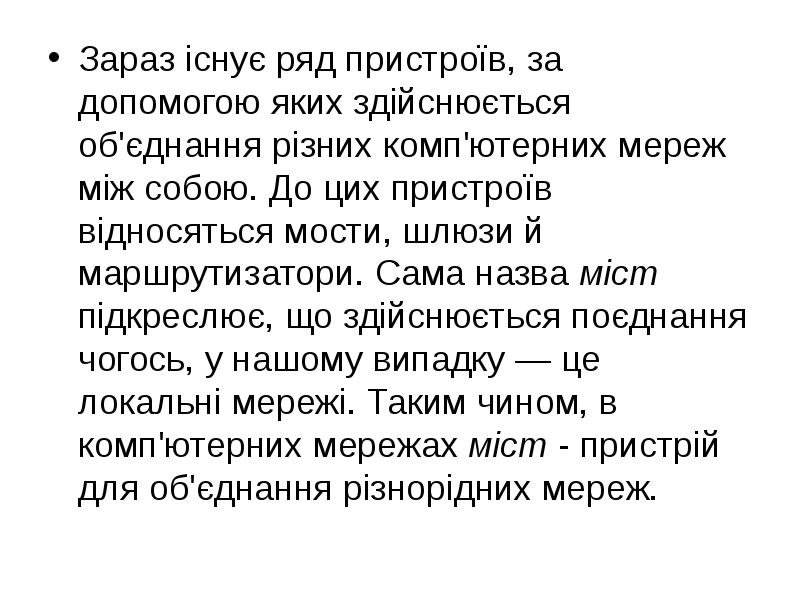

Зараз існує ряд пристроїв, за допомогою яких здійснюється об'єднання різних комп'ютерних мереж між собою. До цих пристроїв відносяться мости, шлюзи й маршрутизатори. Сама назва міст підкреслює, що здійснюється поєднання чогось, у нашому випадку — це локальні мережі. Таким чином, в комп'ютерних мережах міст - пристрій для об'єднання різнорідних мереж. Зараз існує ряд пристроїв, за допомогою яких здійснюється об'єднання різних комп'ютерних мереж між собою. До цих пристроїв відносяться мости, шлюзи й маршрутизатори. Сама назва міст підкреслює, що здійснюється поєднання чогось, у нашому випадку — це локальні мережі. Таким чином, в комп'ютерних мережах міст - пристрій для об'єднання різнорідних мереж.

Слайд 20

Описание слайда:

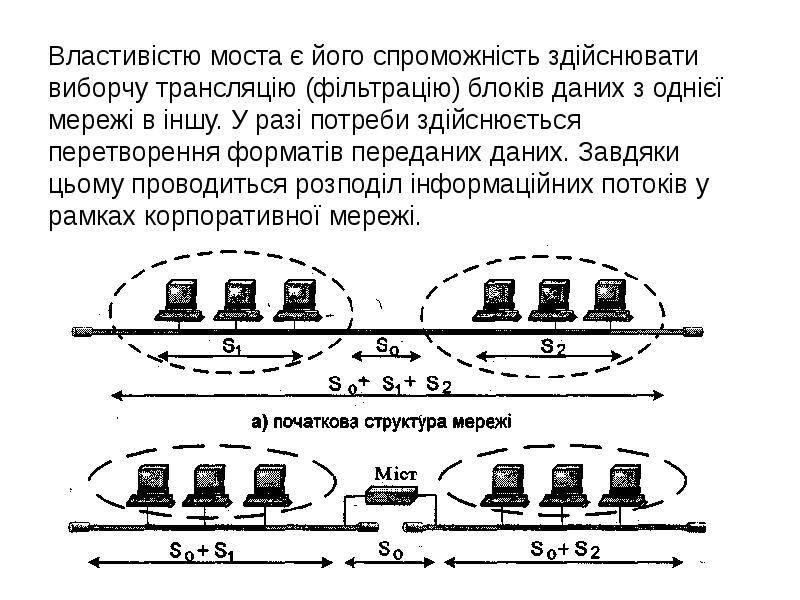

Властивістю моста є його спроможність здійснювати виборчу трансляцію (фільтрацію) блоків даних з однієї мережі в іншу. У разі потреби здійснюється перетворення форматів переданих даних. Завдяки цьому проводиться розподіл інформаційних потоків у рамках корпоративної мережі.

Слайд 21

Описание слайда:

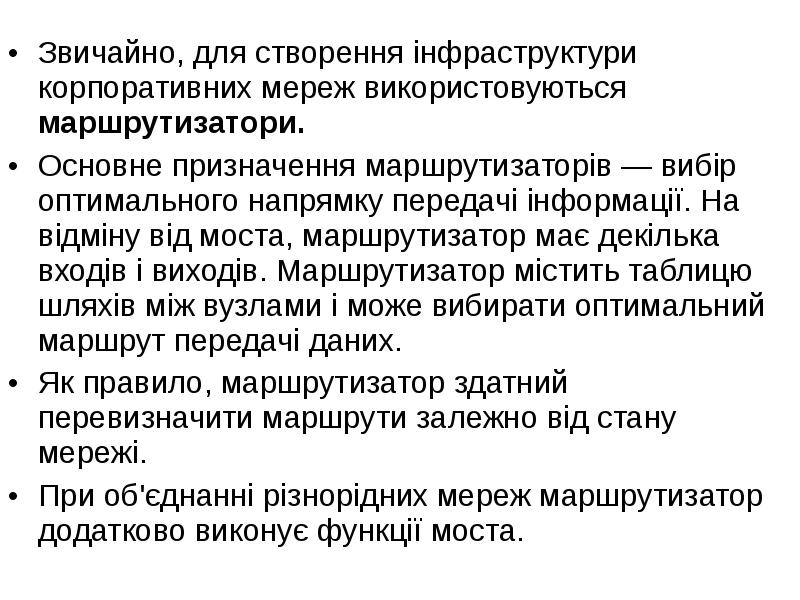

Звичайно, для створення інфраструктури корпоративних мереж використовуються маршрутизатори. Звичайно, для створення інфраструктури корпоративних мереж використовуються маршрутизатори. Основне призначення маршрутизаторів — вибір оптимального напрямку передачі інформації. На відміну від моста, маршрутизатор має декілька входів і виходів. Маршрутизатор містить таблицю шляхів між вузлами і може вибирати оптимальний маршрут передачі даних. Як правило, маршрутизатор здатний перевизначити маршрути залежно від стану мережі. При об'єднанні різнорідних мереж маршрутизатор додатково виконує функції моста.

Слайд 22

Описание слайда:

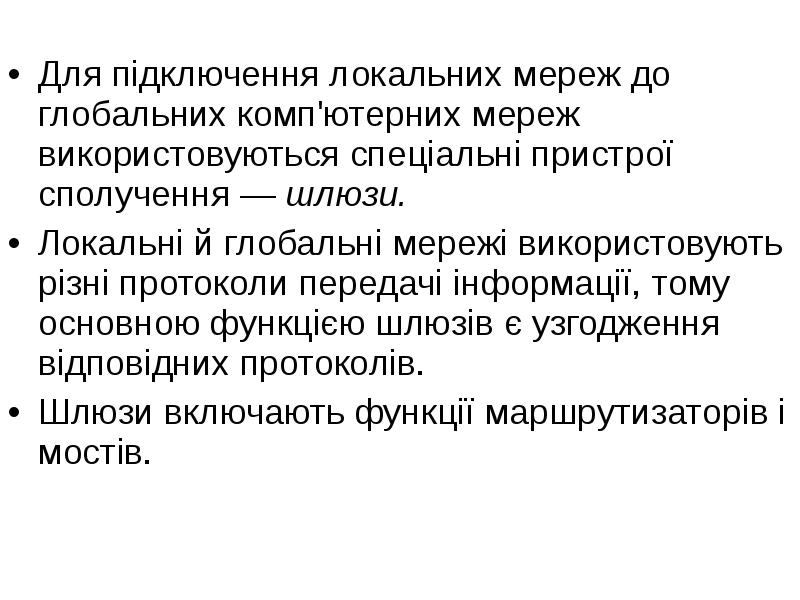

Для підключення локальних мереж до глобальних комп'ютерних мереж використовуються спеціальні пристрої сполучення — шлюзи. Для підключення локальних мереж до глобальних комп'ютерних мереж використовуються спеціальні пристрої сполучення — шлюзи. Локальні й глобальні мережі використовують різні протоколи передачі інформації, тому основною функцією шлюзів є узгодження відповідних протоколів. Шлюзи включають функції маршрутизаторів і мостів.

Слайд 23

Описание слайда:

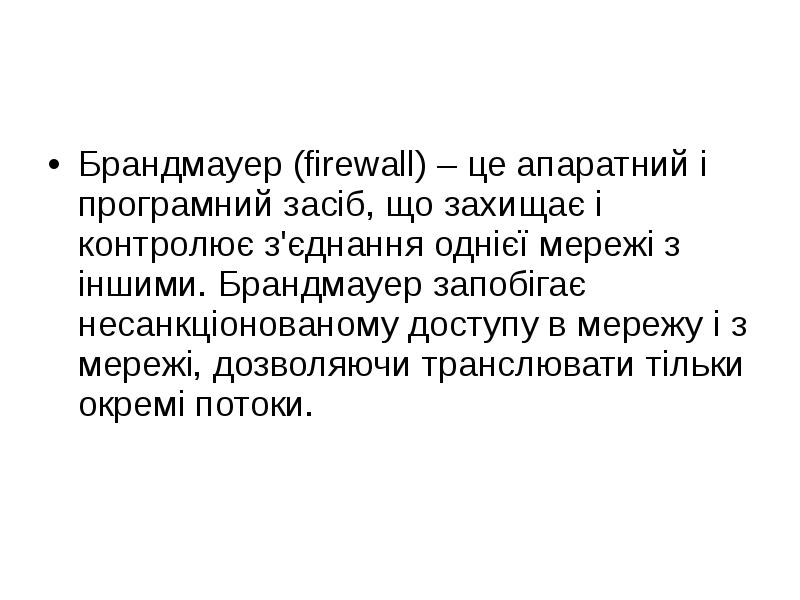

Брандмауер (firewall) – це апаратний і програмний засіб, що захищає і контролює з'єднання однієї мережі з іншими. Брандмауер запобігає несанкціонованому доступу в мережу і з мережі, дозволяючи транслювати тільки окремі потоки. Брандмауер (firewall) – це апаратний і програмний засіб, що захищає і контролює з'єднання однієї мережі з іншими. Брандмауер запобігає несанкціонованому доступу в мережу і з мережі, дозволяючи транслювати тільки окремі потоки.

Слайд 24

Описание слайда:

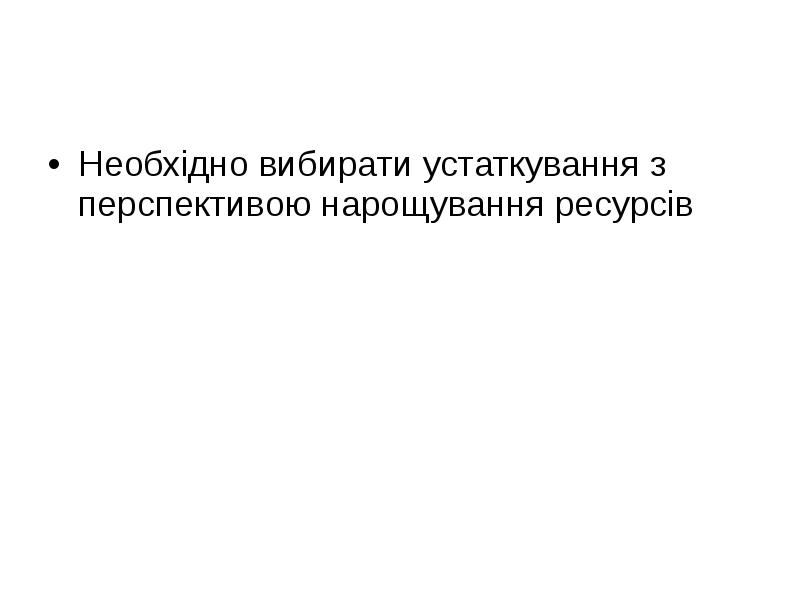

Необхідно вибирати устаткування з перспективою нарощування ресурсів Необхідно вибирати устаткування з перспективою нарощування ресурсів

Слайд 25

Описание слайда:

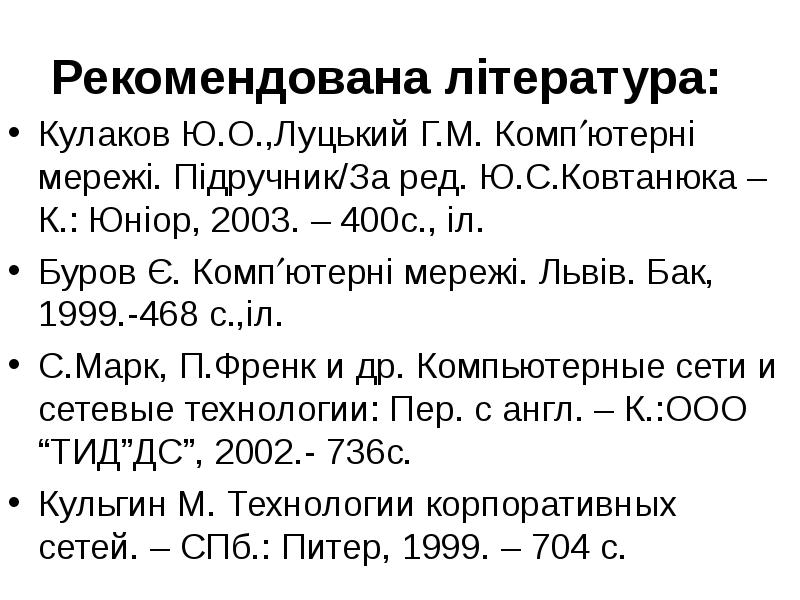

Рекомендована література: Кулаков Ю.О.,Луцький Г.М. Компютерні мережі. Підручник/За ред. Ю.С.Ковтанюка – К.: Юніор, 2003. – 400с., іл. Буров Є. Компютерні мережі. Львів. Бак, 1999.-468 с.,іл. С.Марк, П.Френк и др. Компьютерные сети и сетевые технологии: Пер. с англ. – К.:ООО “ТИД”ДС”, 2002.- 736с. Кульгин М. Технологии корпоративных сетей. – СПб.: Питер, 1999. – 704 с.
