Слайд 1

Описание слайда:

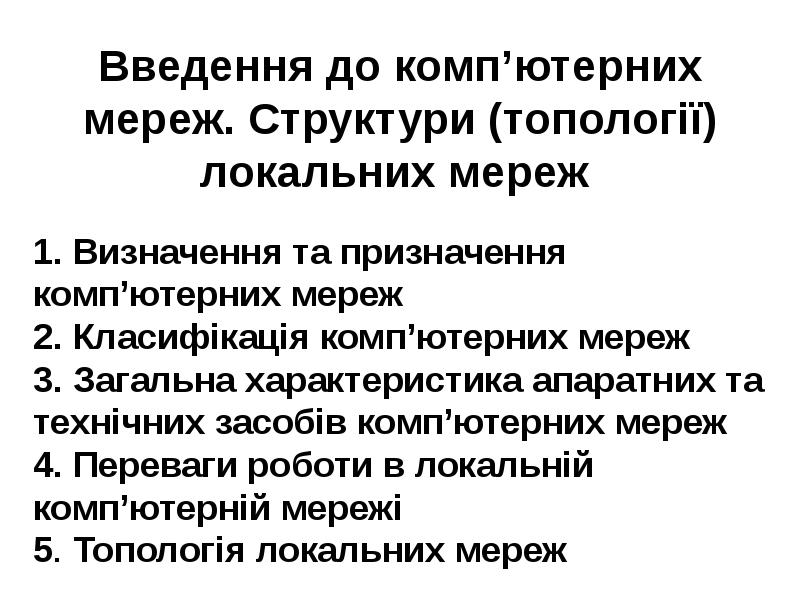

Введення до комп’ютерних мереж. Структури (топології) локальних мереж 1. Визначення та призначення комп’ютерних мереж 2. Класифікація комп’ютерних мереж 3. Загальна характеристика апаратних та технічних засобів комп’ютерних мереж 4. Переваги роботи в локальній комп’ютерній мережі 5. Топологія локальних мереж

Слайд 2

Описание слайда:

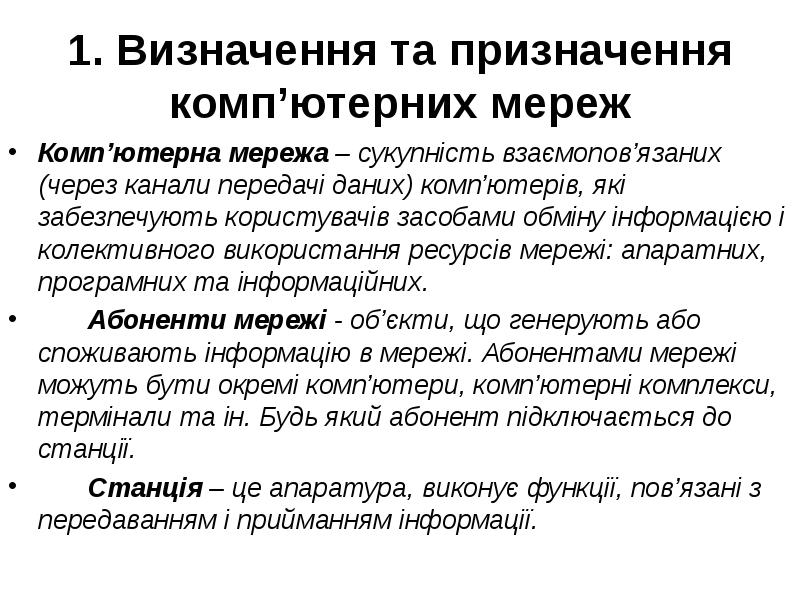

1. Визначення та призначення комп’ютерних мереж Комп’ютерна мережа – сукупність взаємопов’язаних (через канали передачі даних) комп’ютерів, які забезпечують користувачів засобами обміну інформацією і колективного використання ресурсів мережі: апаратних, програмних та інформаційних. Абоненти мережі - об’єкти, що генерують або споживають інформацію в мережі. Абонентами мережі можуть бути окремі комп’ютери, комп’ютерні комплекси, термінали та ін. Будь який абонент підключається до станції. Станція – це апаратура, виконує функції, пов’язані з передаванням і прийманням інформації.

Слайд 3

Описание слайда:

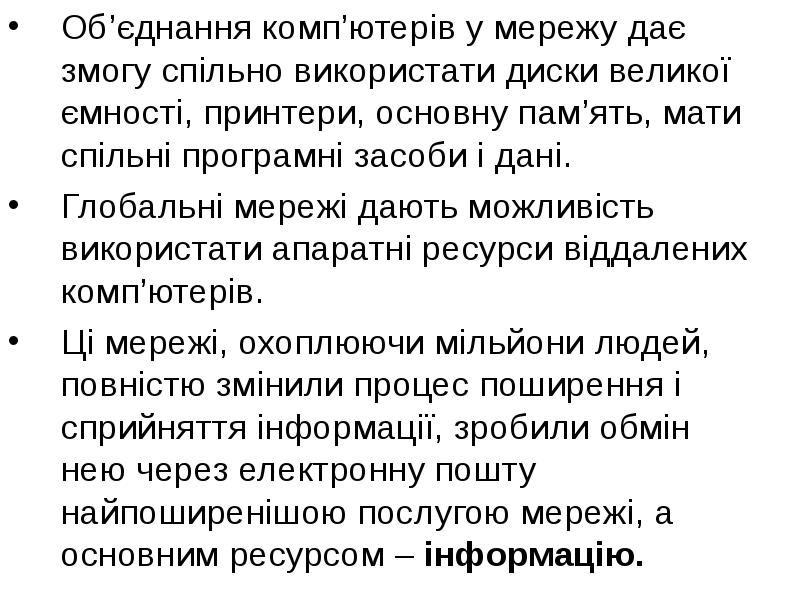

Об’єднання комп’ютерів у мережу дає змогу спільно використати диски великої ємності, принтери, основну пам’ять, мати спільні програмні засоби і дані. Об’єднання комп’ютерів у мережу дає змогу спільно використати диски великої ємності, принтери, основну пам’ять, мати спільні програмні засоби і дані. Глобальні мережі дають можливість використати апаратні ресурси віддалених комп’ютерів. Ці мережі, охоплюючи мільйони людей, повністю змінили процес поширення і сприйняття інформації, зробили обмін нею через електронну пошту найпоширенішою послугою мережі, а основним ресурсом – інформацію.

Слайд 4

Описание слайда:

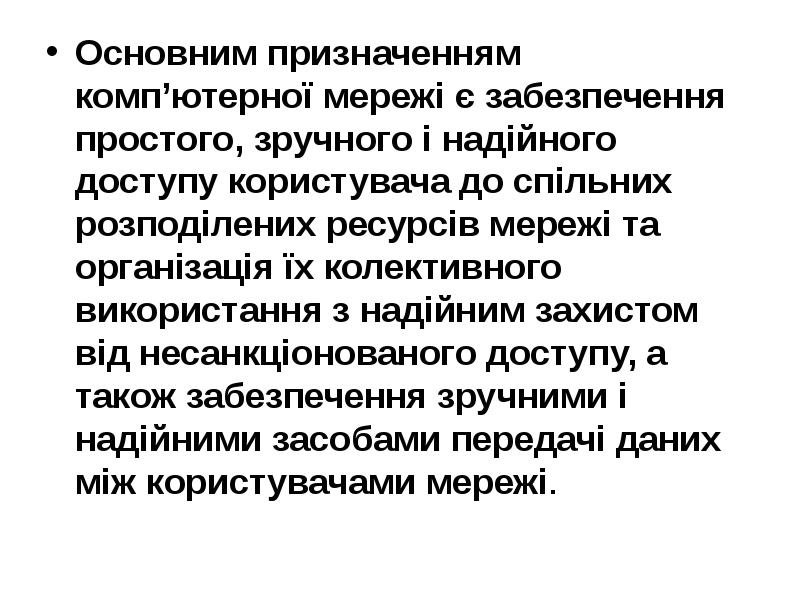

Основним призначенням комп’ютерної мережі є забезпечення простого, зручного і надійного доступу користувача до спільних розподілених ресурсів мережі та організація їх колективного використання з надійним захистом від несанкціонованого доступу, а також забезпечення зручними і надійними засобами передачі даних між користувачами мережі. Основним призначенням комп’ютерної мережі є забезпечення простого, зручного і надійного доступу користувача до спільних розподілених ресурсів мережі та організація їх колективного використання з надійним захистом від несанкціонованого доступу, а також забезпечення зручними і надійними засобами передачі даних між користувачами мережі.

Слайд 5

Описание слайда:

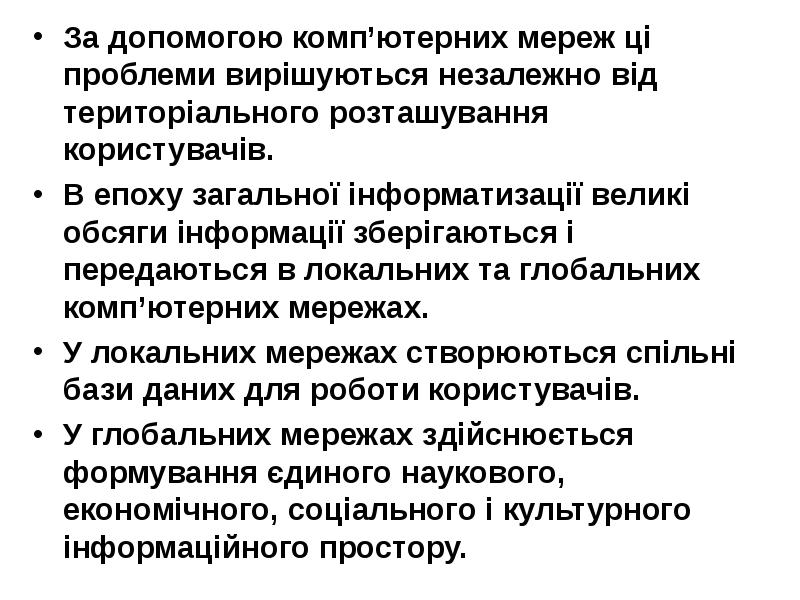

За допомогою комп’ютерних мереж ці проблеми вирішуються незалежно від територіального розташування користувачів. За допомогою комп’ютерних мереж ці проблеми вирішуються незалежно від територіального розташування користувачів. В епоху загальної інформатизації великі обсяги інформації зберігаються і передаються в локальних та глобальних комп’ютерних мережах. У локальних мережах створюються спільні бази даних для роботи користувачів. У глобальних мережах здійснюється формування єдиного наукового, економічного, соціального і культурного інформаційного простору.

Слайд 6

Описание слайда:

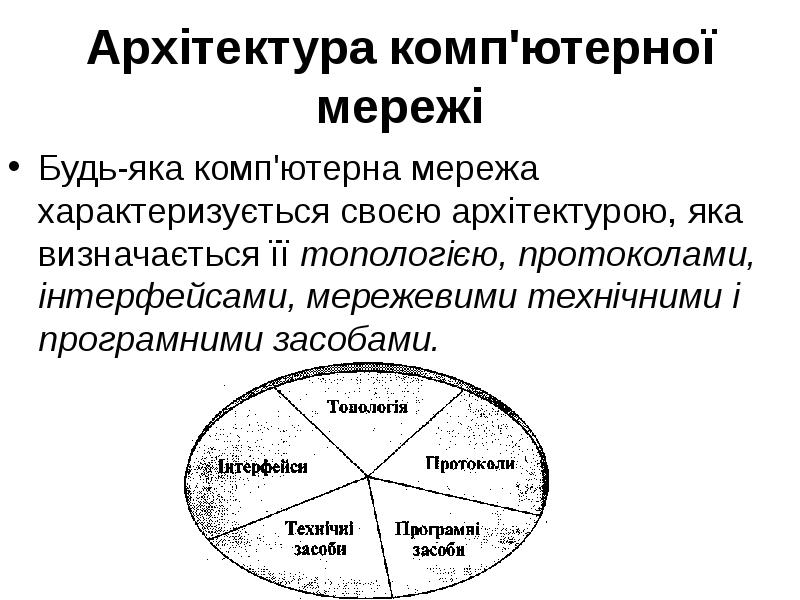

Архітектура комп'ютерної мережі Будь-яка комп'ютерна мережа характеризується своєю архітектурою, яка визначається її топологією, протоколами, інтерфейсами, мережевими технічними і програмними засобами.

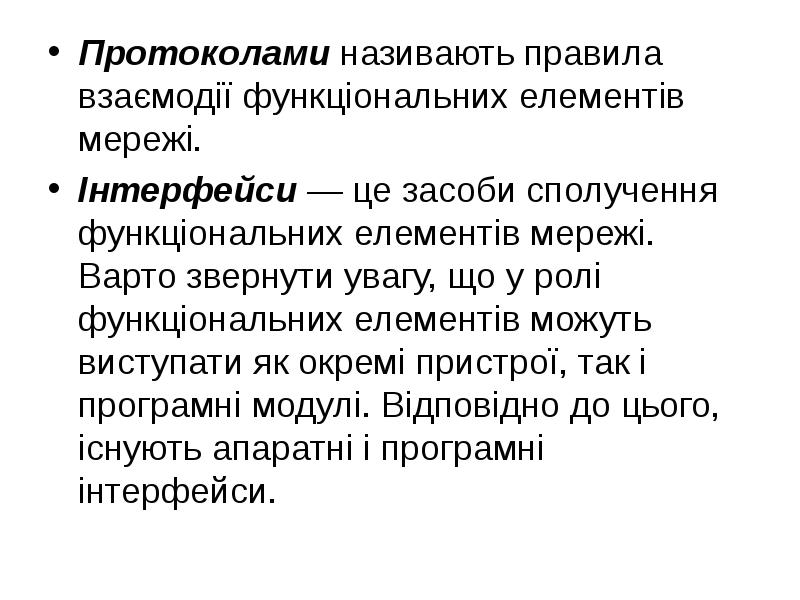

Слайд 7

Описание слайда:

Протоколами називають правила взаємодії функціональних елементів мережі. Протоколами називають правила взаємодії функціональних елементів мережі. Інтерфейси — це засоби сполучення функціональних елементів мережі. Варто звернути увагу, що у ролі функціональних елементів можуть виступати як окремі пристрої, так і програмні модулі. Відповідно до цього, існують апаратні і програмні інтерфейси.

Слайд 8

Описание слайда:

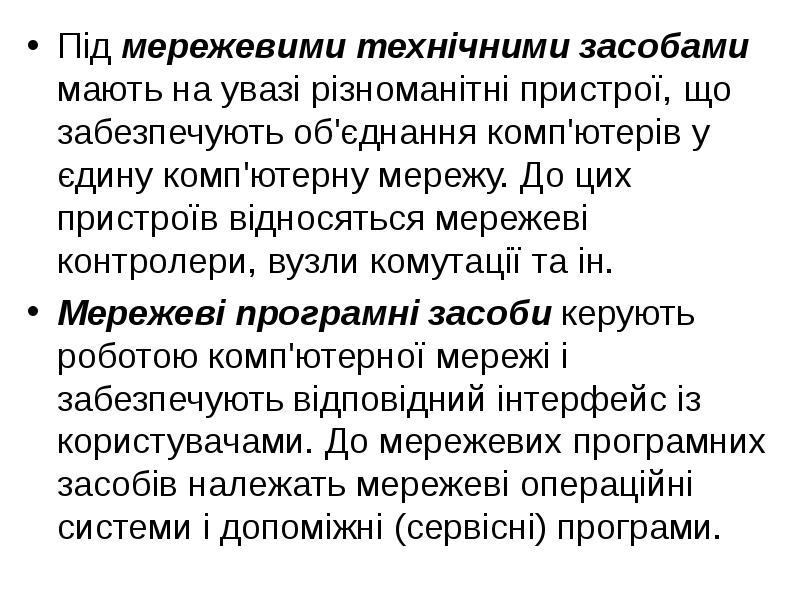

Під мережевими технічними засобами мають на увазі різноманітні пристрої, що забезпечують об'єднання комп'ютерів у єдину комп'ютерну мережу. До цих пристроїв відносяться мережеві контролери, вузли комутації та ін. Під мережевими технічними засобами мають на увазі різноманітні пристрої, що забезпечують об'єднання комп'ютерів у єдину комп'ютерну мережу. До цих пристроїв відносяться мережеві контролери, вузли комутації та ін. Мережеві програмні засоби керують роботою комп'ютерної мережі і забезпечують відповідний інтерфейс із користувачами. До мережевих програмних засобів належать мережеві операційні системи і допоміжні (сервісні) програми.

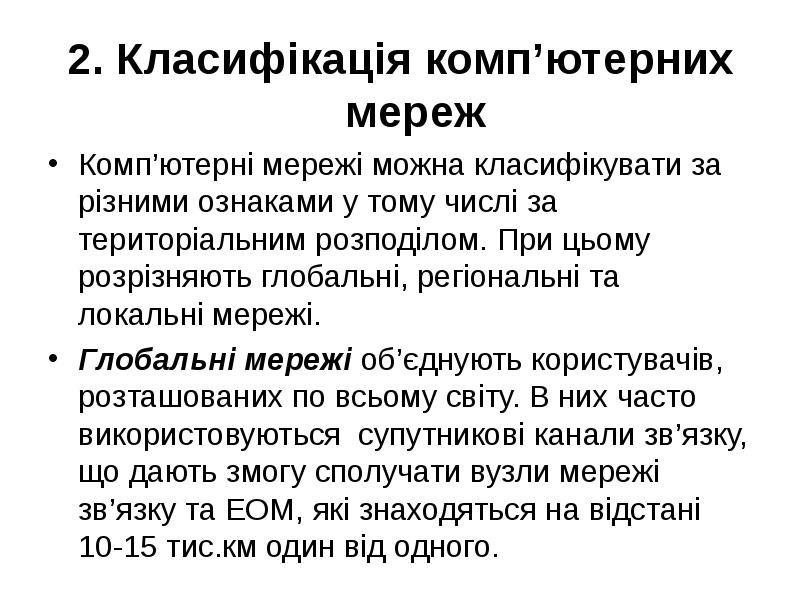

Слайд 9

Описание слайда:

2. Класифікація комп’ютерних мереж 2. Класифікація комп’ютерних мереж Комп’ютерні мережі можна класифікувати за різними ознаками у тому числі за територіальним розподілом. При цьому розрізняють глобальні, регіональні та локальні мережі. Глобальні мережі об’єднують користувачів, розташованих по всьому світу. В них часто використовуються супутникові канали зв’язку, що дають змогу сполучати вузли мережі зв’язку та ЕОМ, які знаходяться на відстані 10-15 тис.км один від одного.

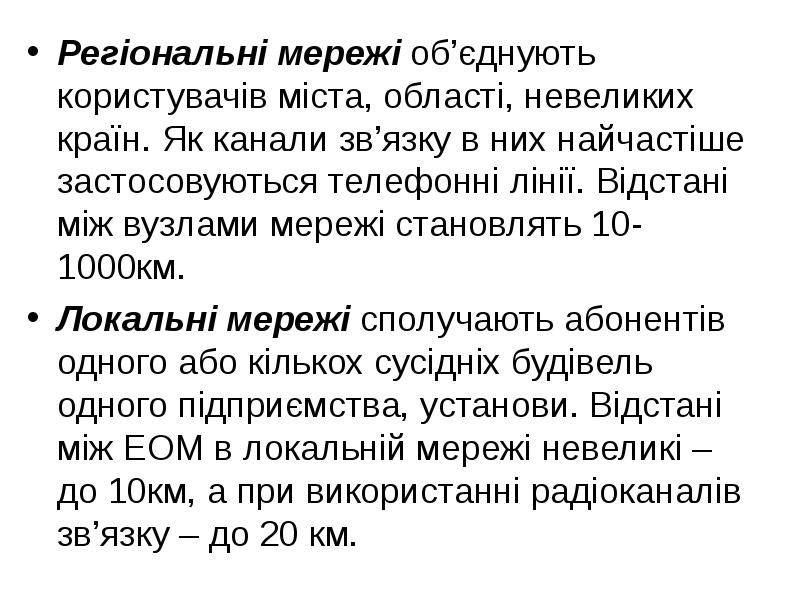

Слайд 10

Описание слайда:

Регіональні мережі об’єднують користувачів міста, області, невеликих країн. Як канали зв’язку в них найчастіше застосовуються телефонні лінії. Відстані між вузлами мережі становлять 10-1000км. Регіональні мережі об’єднують користувачів міста, області, невеликих країн. Як канали зв’язку в них найчастіше застосовуються телефонні лінії. Відстані між вузлами мережі становлять 10-1000км. Локальні мережі сполучають абонентів одного або кількох сусідніх будівель одного підприємства, установи. Відстані між ЕОМ в локальній мережі невеликі – до 10км, а при використанні радіоканалів зв’язку – до 20 км.

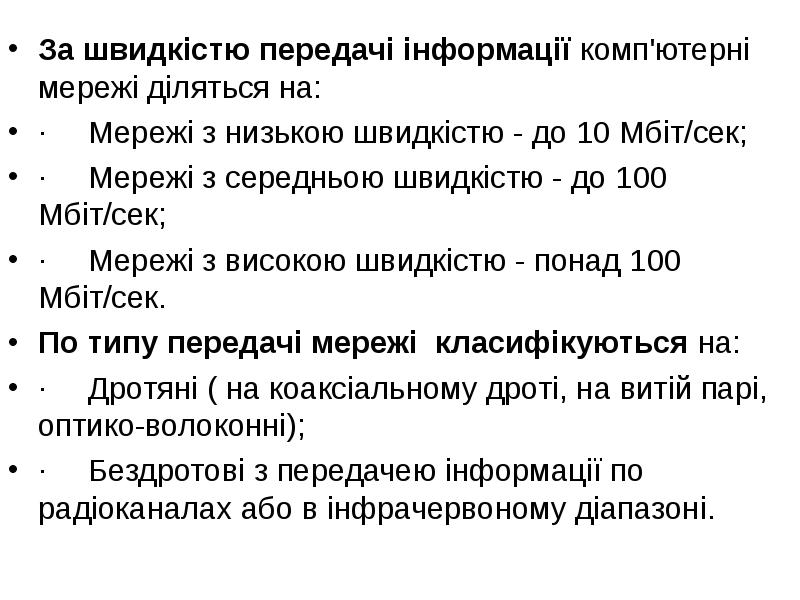

Слайд 11

Описание слайда:

За швидкістю передачі інформації комп'ютерні мережі діляться на: За швидкістю передачі інформації комп'ютерні мережі діляться на: · Мережі з низькою швидкістю - до 10 Мбіт/сек; · Мережі з середньою швидкістю - до 100 Мбіт/сек; · Мережі з високою швидкістю - понад 100 Мбіт/сек. По типу передачі мережі класифікуються на: · Дротяні ( на коаксіальному дроті, на витій парі, оптико-волоконні); · Бездротові з передачею інформації по радіоканалах або в інфрачервоному діапазоні.

Слайд 12

Описание слайда:

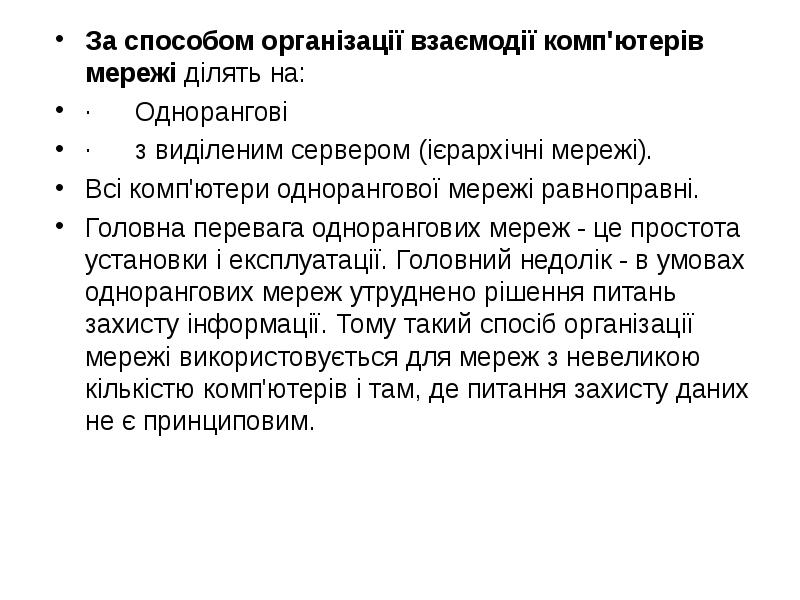

За способом організації взаємодії комп'ютерів мережі ділять на: За способом організації взаємодії комп'ютерів мережі ділять на: · Однорангові · з виділеним сервером (ієрархічні мережі). Всі комп'ютери однорангової мережі равноправні. Головна перевага однорангових мереж - це простота установки і експлуатації. Головний недолік - в умовах однорангових мереж утруднено рішення питань захисту інформації. Тому такий спосіб організації мережі використовується для мереж з невеликою кількістю комп'ютерів і там, де питання захисту даних не є принциповим.

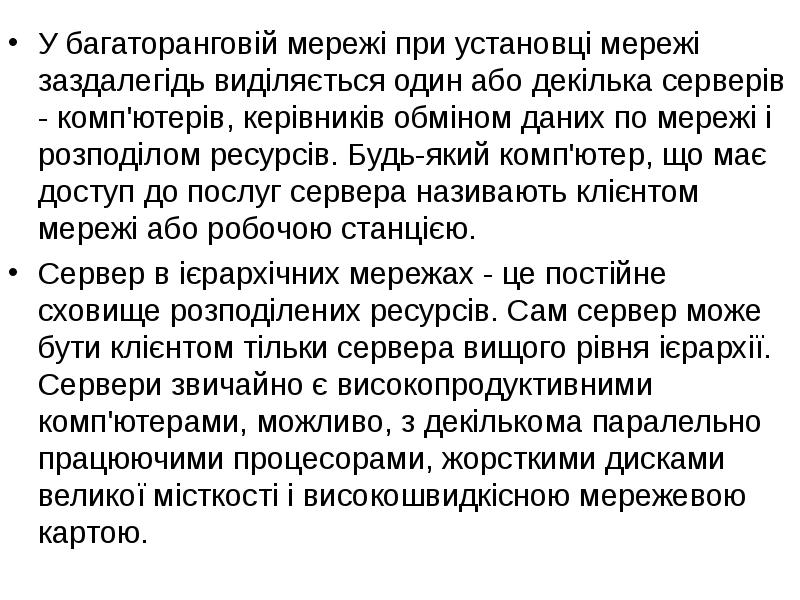

Слайд 13

Описание слайда:

У багаторанговій мережі при установці мережі заздалегідь виділяється один або декілька серверів - комп'ютерів, керівників обміном даних по мережі і розподілом ресурсів. Будь-який комп'ютер, що має доступ до послуг сервера називають клієнтом мережі або робочою станцією. У багаторанговій мережі при установці мережі заздалегідь виділяється один або декілька серверів - комп'ютерів, керівників обміном даних по мережі і розподілом ресурсів. Будь-який комп'ютер, що має доступ до послуг сервера називають клієнтом мережі або робочою станцією. Сервер в ієрархічних мережах - це постійне сховище розподілених ресурсів. Сам сервер може бути клієнтом тільки сервера вищого рівня ієрархії. Сервери звичайно є високопродуктивними комп'ютерами, можливо, з декількома паралельно працюючими процесорами, жорсткими дисками великої місткості і високошвидкісною мережевою картою.

Слайд 14

Описание слайда:

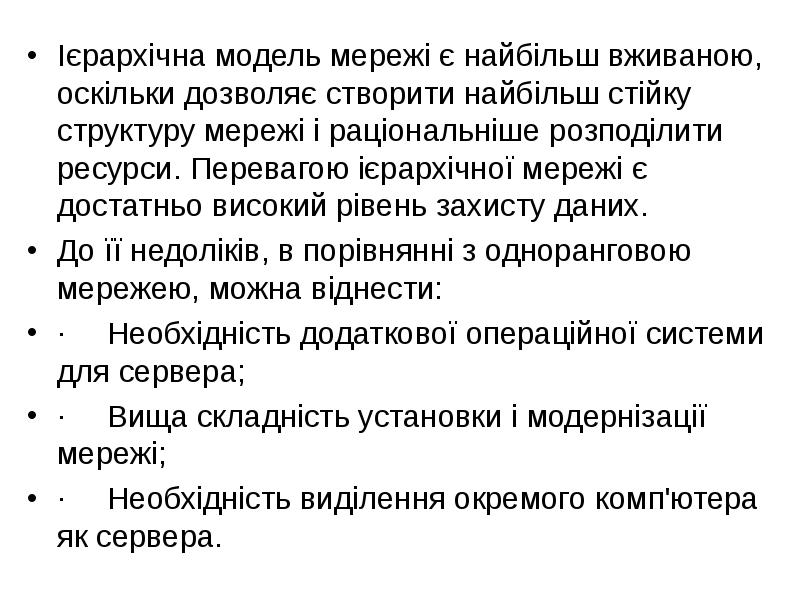

Ієрархічна модель мережі є найбільш вживаною, оскільки дозволяє створити найбільш стійку структуру мережі і раціональніше розподілити ресурси. Перевагою ієрархічної мережі є достатньо високий рівень захисту даних. Ієрархічна модель мережі є найбільш вживаною, оскільки дозволяє створити найбільш стійку структуру мережі і раціональніше розподілити ресурси. Перевагою ієрархічної мережі є достатньо високий рівень захисту даних. До її недоліків, в порівнянні з одноранговою мережею, можна віднести: · Необхідність додаткової операційної системи для сервера; · Вища складність установки і модернізації мережі; · Необхідність виділення окремого комп'ютера як сервера.

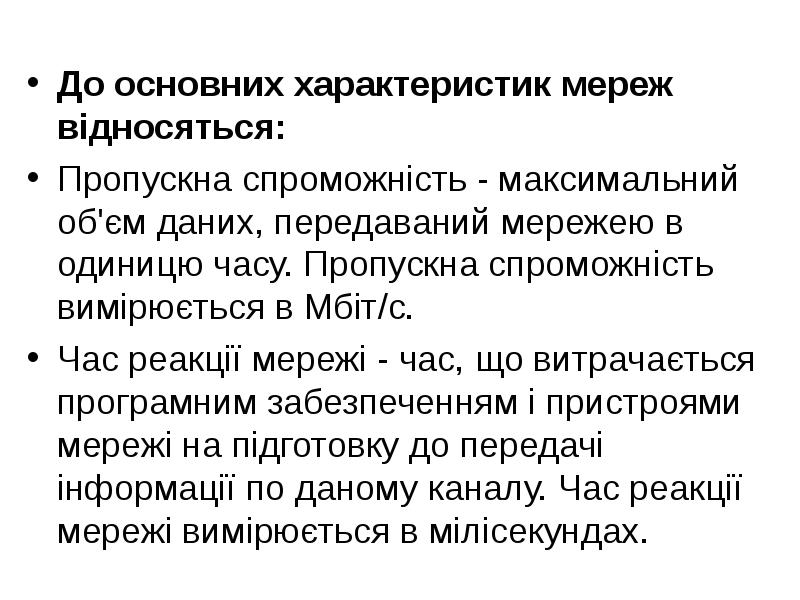

Слайд 15

Описание слайда:

До основних характеристик мереж відносяться: До основних характеристик мереж відносяться: Пропускна спроможність - максимальний об'єм даних, передаваний мережею в одиницю часу. Пропускна спроможність вимірюється в Мбіт/с. Час реакції мережі - час, що витрачається програмним забезпеченням і пристроями мережі на підготовку до передачі інформації по даному каналу. Час реакції мережі вимірюється в мілісекундах.

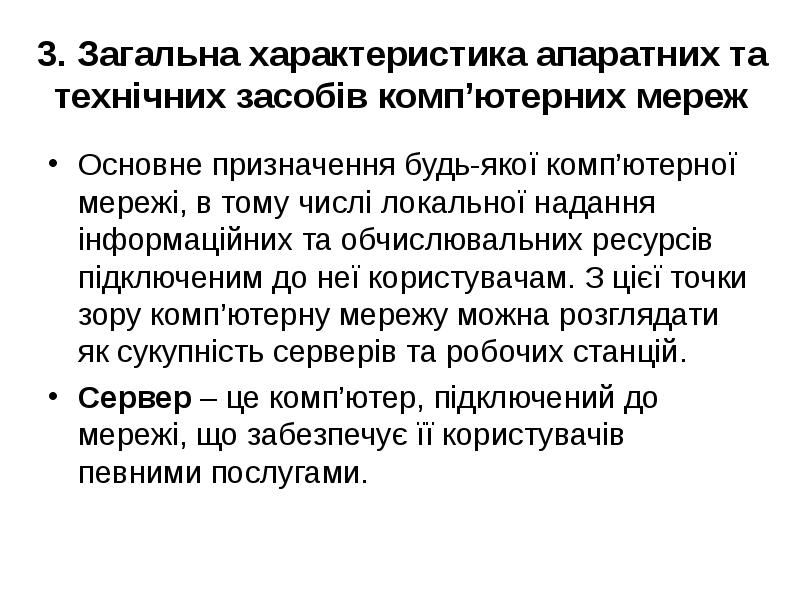

Слайд 16

Описание слайда:

3. Загальна характеристика апаратних та технічних засобів комп’ютерних мереж Основне призначення будь-якої комп’ютерної мережі, в тому числі локальної надання інформаційних та обчислювальних ресурсів підключеним до неї користувачам. З цієї точки зору комп’ютерну мережу можна розглядати як сукупність серверів та робочих станцій. Сервер – це комп’ютер, підключений до мережі, що забезпечує її користувачів певними послугами.

Слайд 17

Описание слайда:

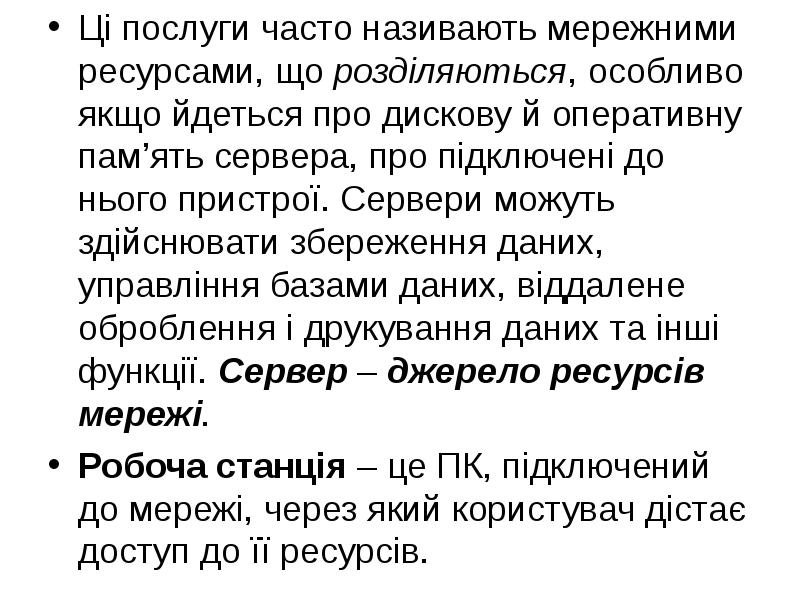

Ці послуги часто називають мережними ресурсами, що розділяються, особливо якщо йдеться про дискову й оперативну пам’ять сервера, про підключені до нього пристрої. Сервери можуть здійснювати збереження даних, управління базами даних, віддалене оброблення і друкування даних та інші функції. Сервер – джерело ресурсів мережі. Ці послуги часто називають мережними ресурсами, що розділяються, особливо якщо йдеться про дискову й оперативну пам’ять сервера, про підключені до нього пристрої. Сервери можуть здійснювати збереження даних, управління базами даних, віддалене оброблення і друкування даних та інші функції. Сервер – джерело ресурсів мережі. Робоча станція – це ПК, підключений до мережі, через який користувач дістає доступ до її ресурсів.

Слайд 18

Описание слайда:

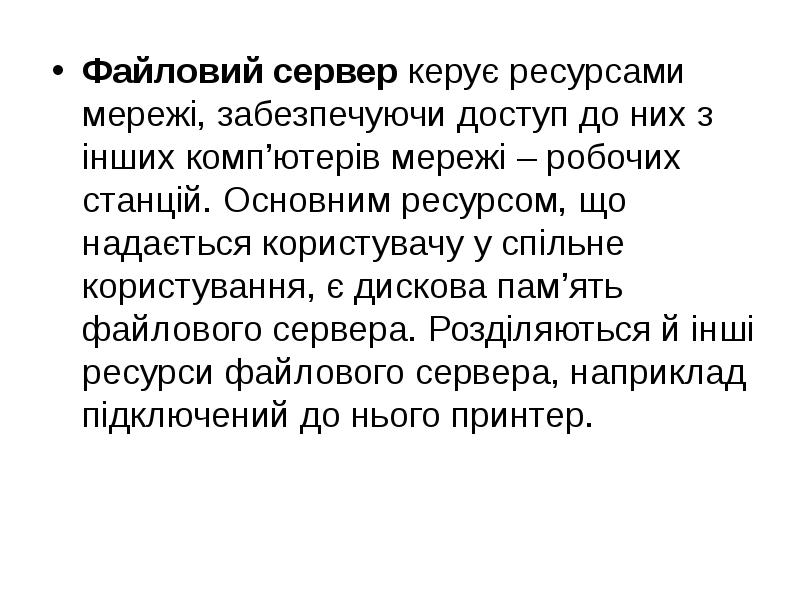

Файловий сервер керує ресурсами мережі, забезпечуючи доступ до них з інших комп’ютерів мережі – робочих станцій. Основним ресурсом, що надається користувачу у спільне користування, є дискова пам’ять файлового сервера. Розділяються й інші ресурси файлового сервера, наприклад підключений до нього принтер. Файловий сервер керує ресурсами мережі, забезпечуючи доступ до них з інших комп’ютерів мережі – робочих станцій. Основним ресурсом, що надається користувачу у спільне користування, є дискова пам’ять файлового сервера. Розділяються й інші ресурси файлового сервера, наприклад підключений до нього принтер.

Слайд 19

Описание слайда:

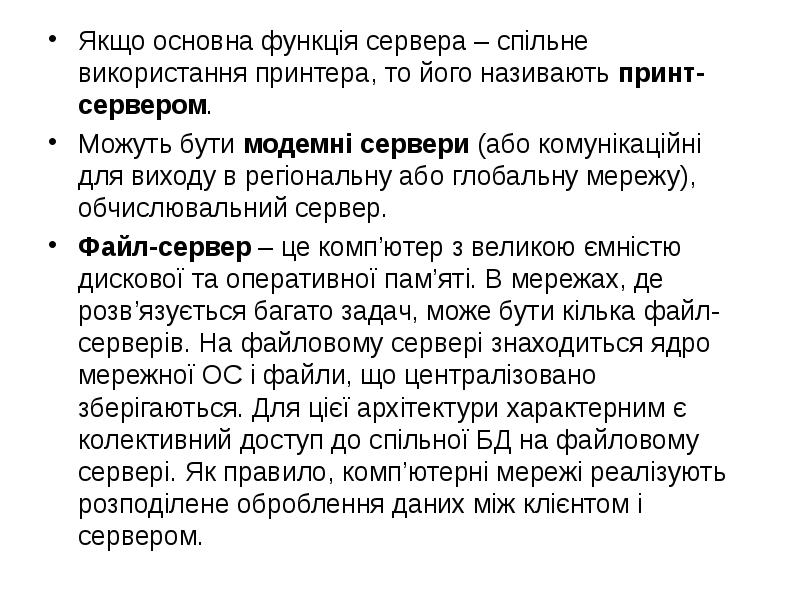

Якщо основна функція сервера – спільне використання принтера, то його називають принт- сервером. Якщо основна функція сервера – спільне використання принтера, то його називають принт- сервером. Можуть бути модемні сервери (або комунікаційні для виходу в регіональну або глобальну мережу), обчислювальний сервер. Файл-сервер – це комп’ютер з великою ємністю дискової та оперативної пам’яті. В мережах, де розв’язується багато задач, може бути кілька файл-серверів. На файловому сервері знаходиться ядро мережної ОС і файли, що централізовано зберігаються. Для цієї архітектури характерним є колективний доступ до спільної БД на файловому сервері. Як правило, комп’ютерні мережі реалізують розподілене оброблення даних між клієнтом і сервером.

Слайд 20

Описание слайда:

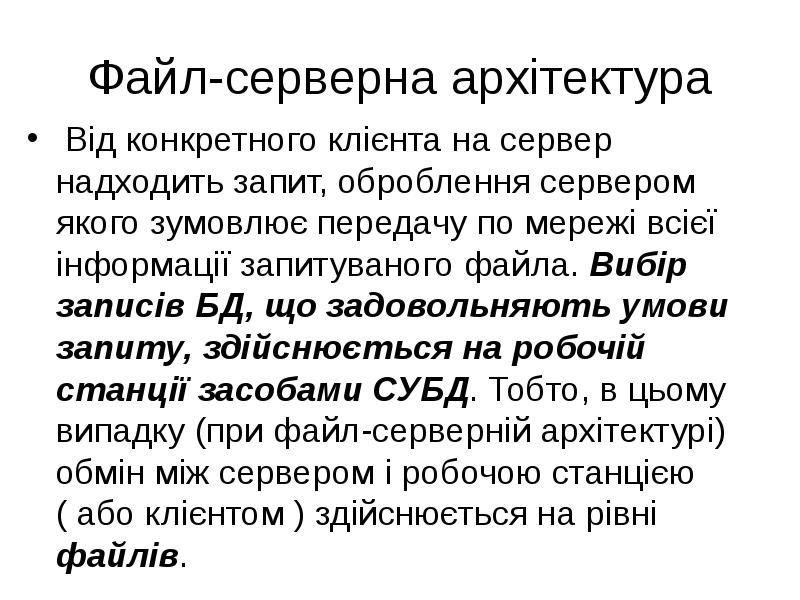

Файл-серверна архітектура Від конкретного клієнта на сервер надходить запит, оброблення сервером якого зумовлює передачу по мережі всієї інформації запитуваного файла. Вибір записів БД, що задовольняють умови запиту, здійснюється на робочій станції засобами СУБД. Тобто, в цьому випадку (при файл-серверній архітектурі) обмін між сервером і робочою станцією ( або клієнтом ) здійснюється на рівні файлів.

Слайд 21

Описание слайда:

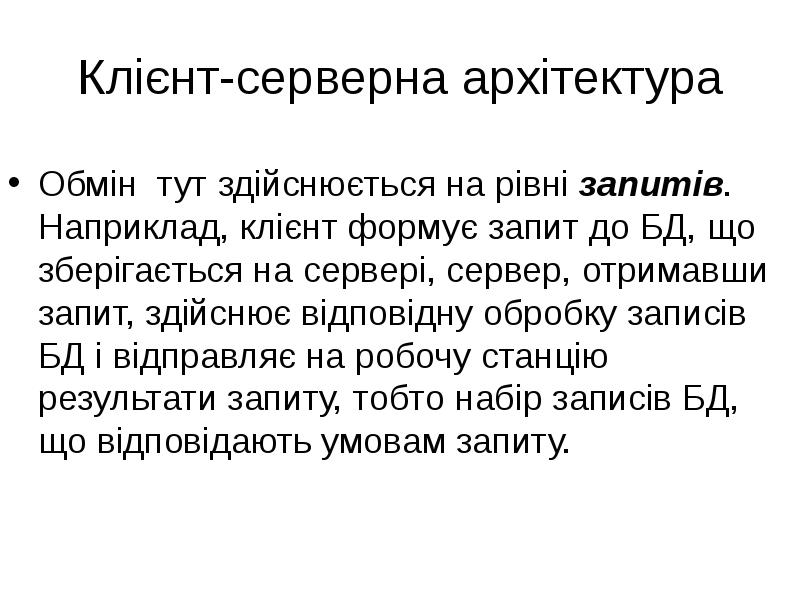

Клієнт-серверна архітектура Обмін тут здійснюється на рівні запитів. Наприклад, клієнт формує запит до БД, що зберігається на сервері, сервер, отримавши запит, здійснює відповідну обробку записів БД і відправляє на робочу станцію результати запиту, тобто набір записів БД, що відповідають умовам запиту.

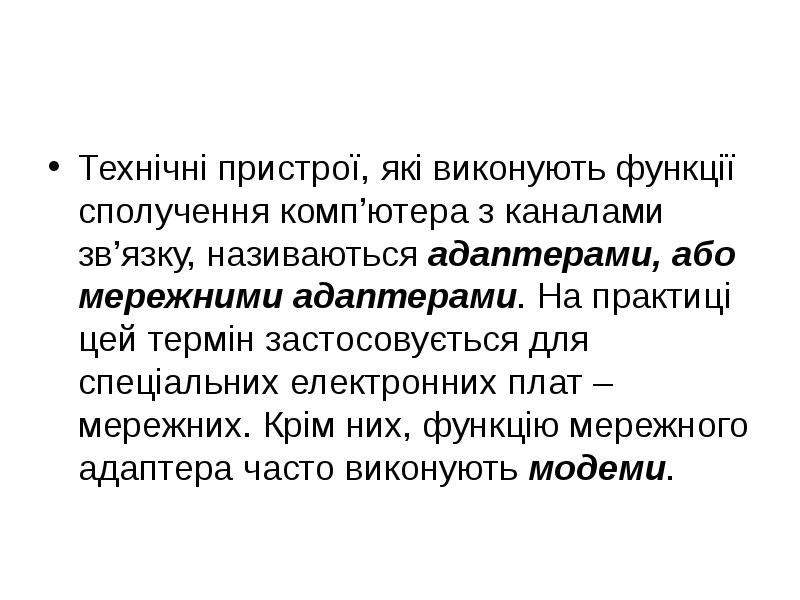

Слайд 22

Описание слайда:

Технічні пристрої, які виконують функції сполучення комп’ютера з каналами зв’язку, називаються адаптерами, або мережними адаптерами. На практиці цей термін застосовується для спеціальних електронних плат – мережних. Крім них, функцію мережного адаптера часто виконують модеми. Технічні пристрої, які виконують функції сполучення комп’ютера з каналами зв’язку, називаються адаптерами, або мережними адаптерами. На практиці цей термін застосовується для спеціальних електронних плат – мережних. Крім них, функцію мережного адаптера часто виконують модеми.

Слайд 23

Описание слайда:

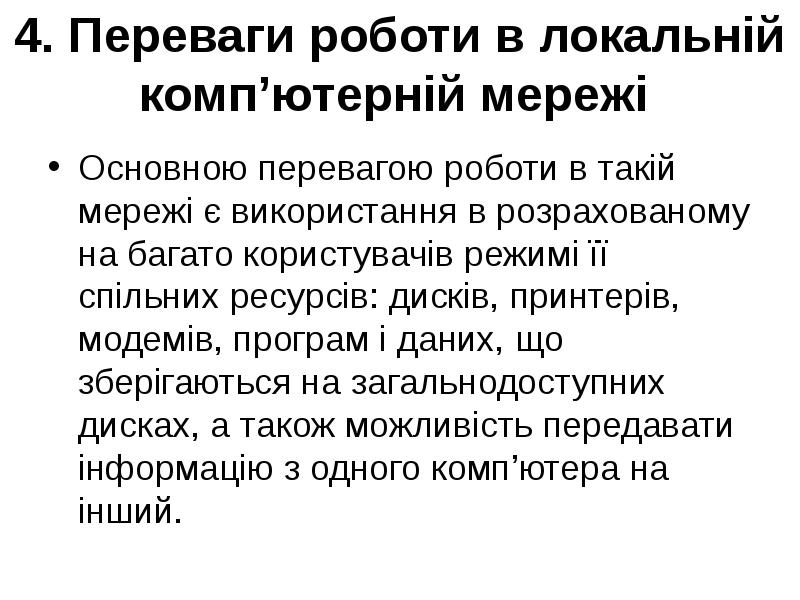

4. Переваги роботи в локальній комп’ютерній мережі Основною перевагою роботи в такій мережі є використання в розрахованому на багато користувачів режимі її спільних ресурсів: дисків, принтерів, модемів, програм і даних, що зберігаються на загальнодоступних дисках, а також можливість передавати інформацію з одного комп’ютера на інший.

Слайд 24

Описание слайда:

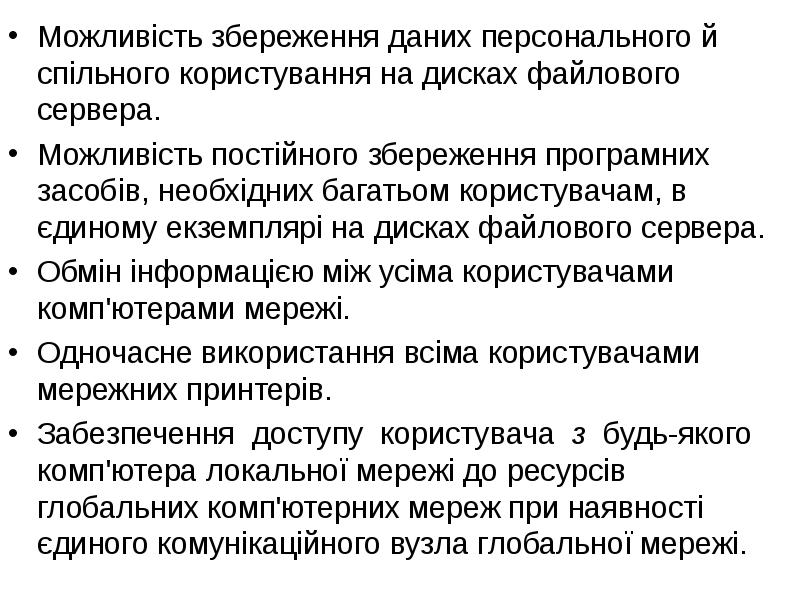

Можливість збереження даних персонального й спільного користування на дисках файлового сервера. Можливість збереження даних персонального й спільного користування на дисках файлового сервера. Можливість постійного збереження програмних засобів, необхідних багатьом користувачам, в єдиному екземплярі на дисках файлового сервера. Обмін інформацією між усіма користувачами комп'ютерами мережі. Одночасне використання всіма користувачами мережних принтерів. Забезпечення доступу користувача з будь-якого комп'ютера локальної мережі до ресурсів глобальних комп'ютерних мереж при наявності єдиного комунікаційного вузла глобальної мережі.
