УЗЛЫ И МЕХАНИЗМЫ ПОЛИГРАФИЧЕСКОГО ОБОРУДОВАНИЯ (УМПО) ЛЕКЦИЯ № 6 ПЕРЕДАЧИ ГИБКОЙ СВЯЗЬЮ Манаков В. П. Факультет электронных аппаратов, кафедра инженерной и компьютерной графики, ХНУРЭ

Слайд 2

Описание слайда:

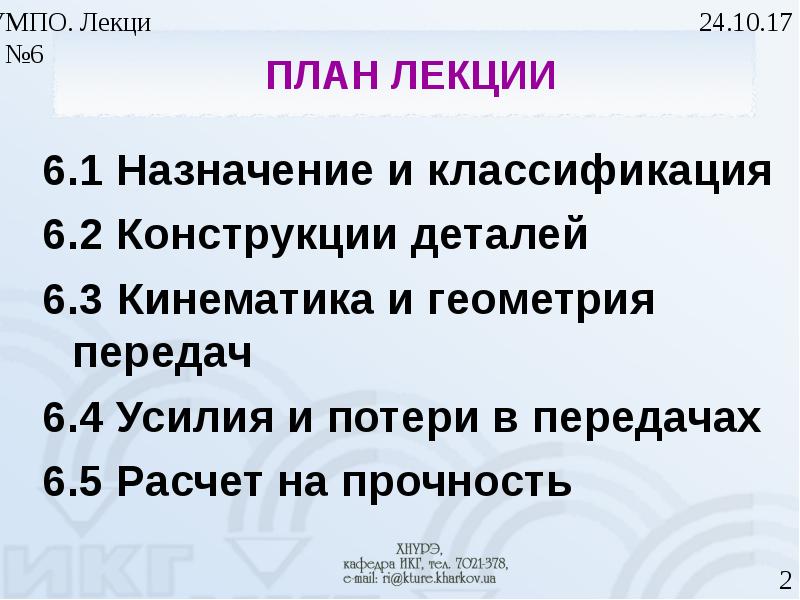

ПЛАН ЛЕКЦИИ 6.1 Назначение и классификация 6.2 Конструкции деталей 6.3 Кинематика и геометрия передач 6.4 Усилия и потери в передачах 6.5 Расчет на прочность

Слайд 3

Описание слайда:

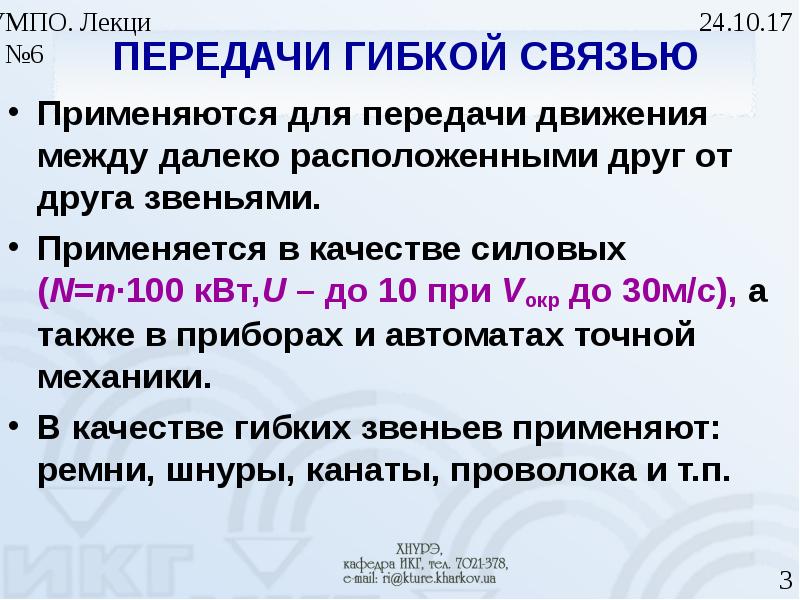

ПЕРЕДАЧИ ГИБКОЙ СВЯЗЬЮ Применяются для передачи движения между далеко расположенными друг от друга звеньями. Применяется в качестве силовых (N=n·100 кВт,U – до 10 при Vокр до 30м/с), а также в приборах и автоматах точной механики. В качестве гибких звеньев применяют: ремни, шнуры, канаты, проволока и т.п.

Слайд 4

Описание слайда:

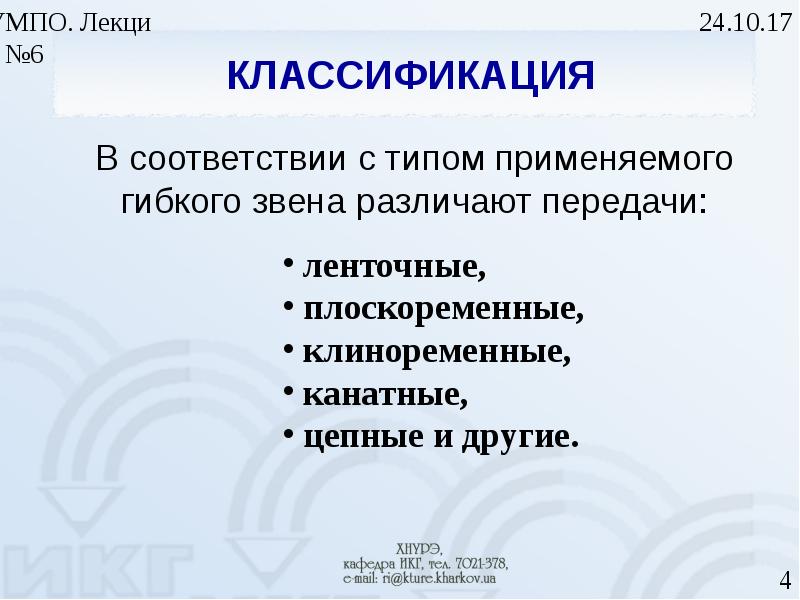

КЛАССИФИКАЦИЯ В соответствии с типом применяемого гибкого звена различают передачи:

Слайд 5

Описание слайда:

По способу соединения гибкого звена с другими с фрикционным сцеплением (а); непосредственным соединением (б); с зацеплением (в).

Слайд 6

Описание слайда:

По взаимному расположению валов и направлению их вращения открытые (а); перекрестные (б); полуперекрестные (в)

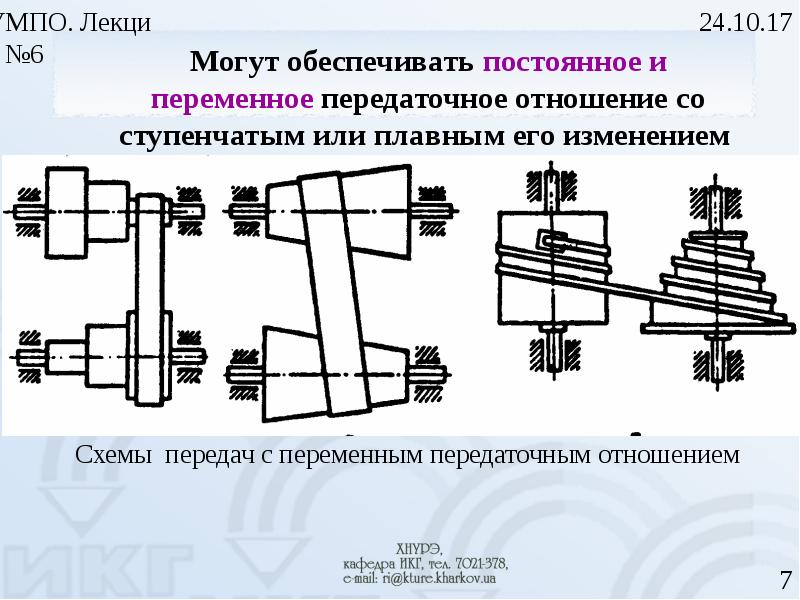

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

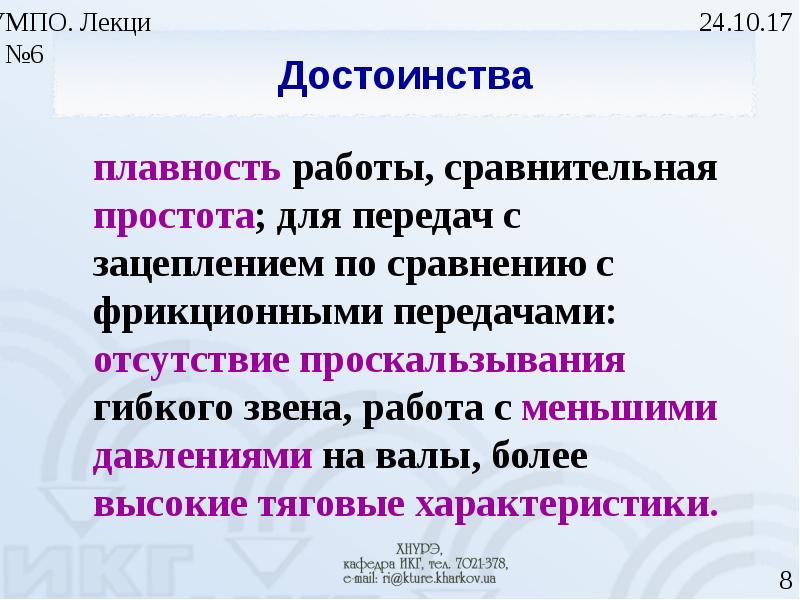

Достоинства

Слайд 9

Описание слайда:

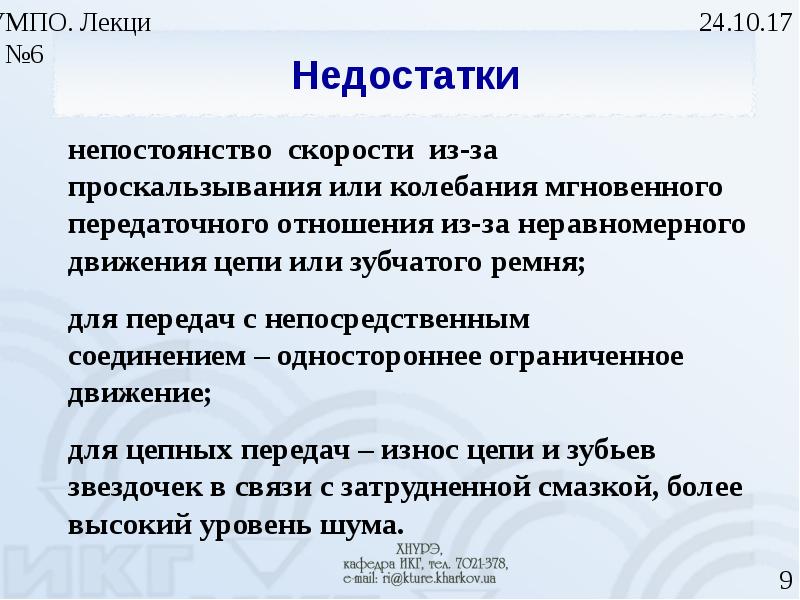

Недостатки

Слайд 10

Описание слайда:

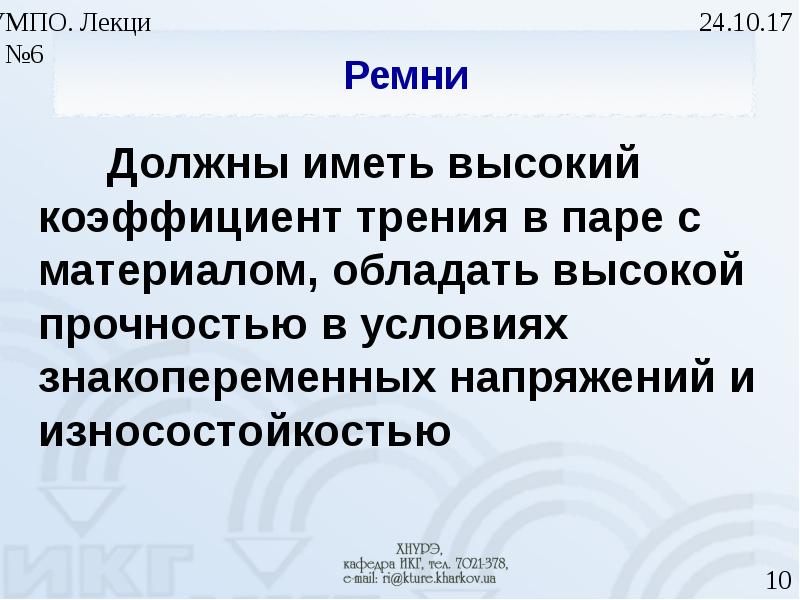

Ремни Должны иметь высокий коэффициент трения в паре с материалом, обладать высокой прочностью в условиях знакопеременных напряжений и износостойкостью

Слайд 11

Описание слайда:

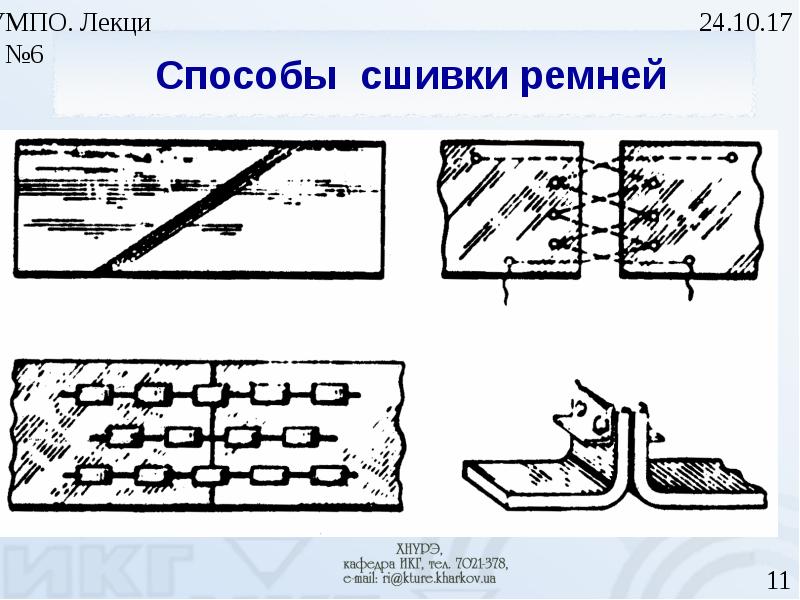

Способы сшивки ремней

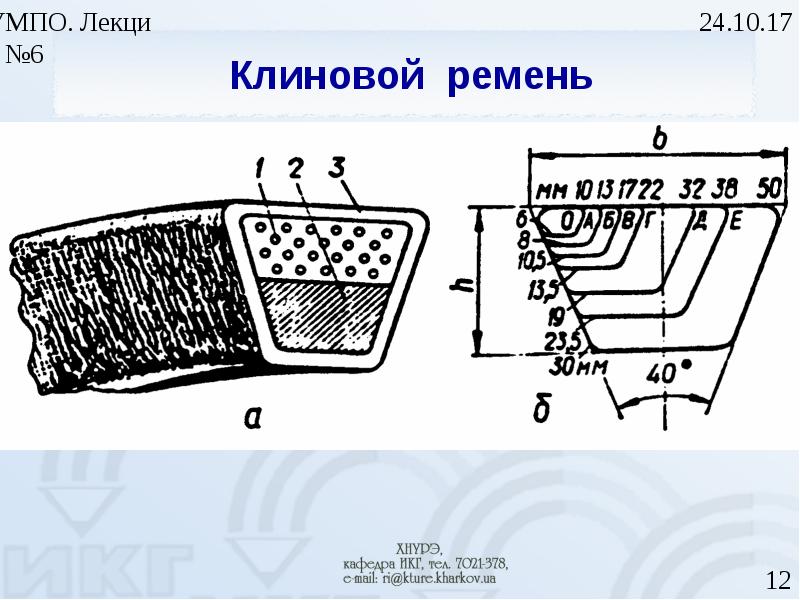

Слайд 12

Описание слайда:

Клиновой ремень

Слайд 13

Описание слайда:

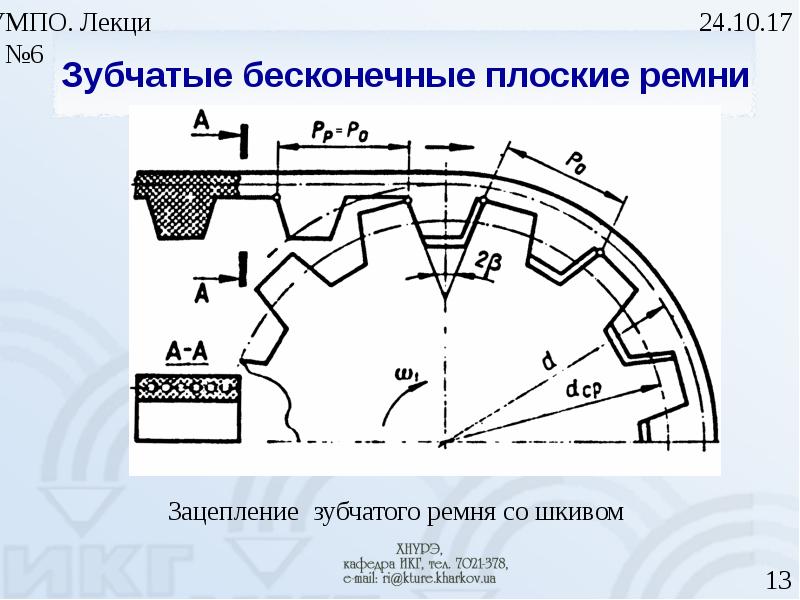

Зубчатые бесконечные плоские ремни

Слайд 14

Описание слайда:

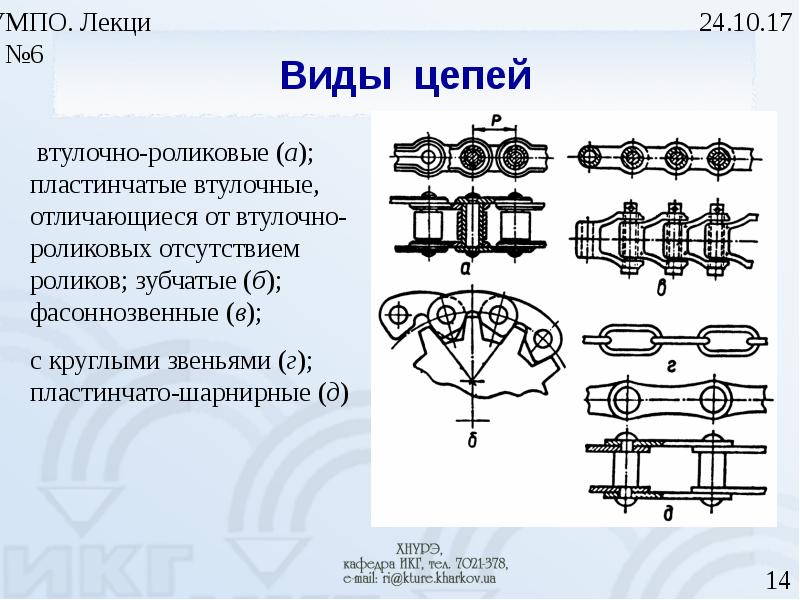

Виды цепей

Слайд 15

Описание слайда:

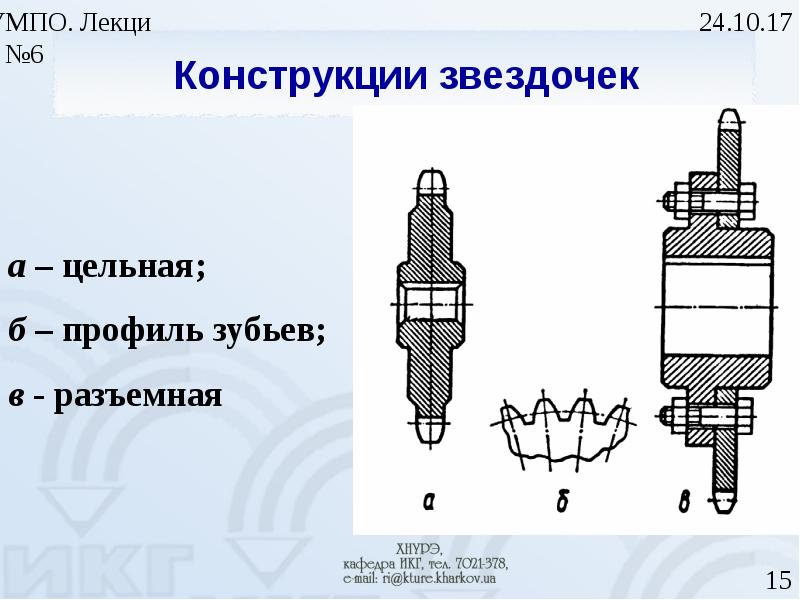

Конструкции звездочек

Слайд 16

Описание слайда:

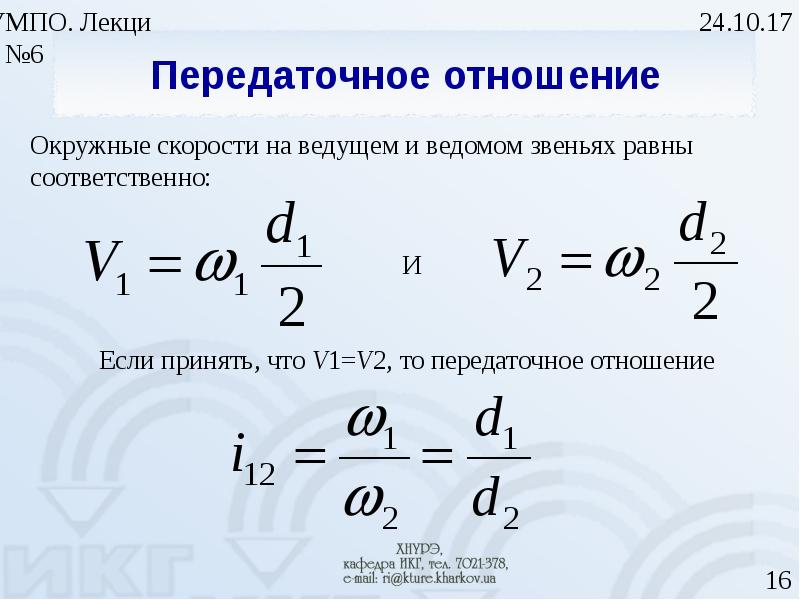

Передаточное отношение

Слайд 17

Описание слайда:

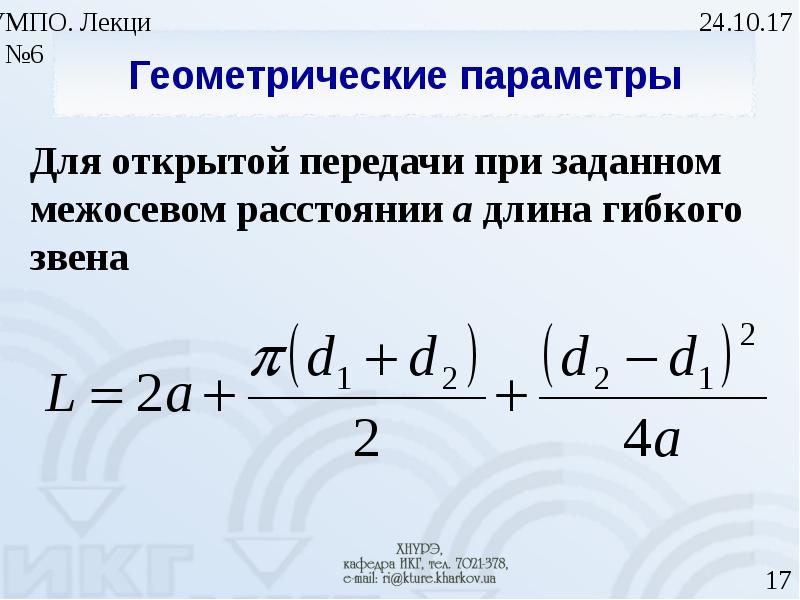

Геометрические параметры

Слайд 18

Описание слайда:

Расчет на прочность цепной передачи

Слайд 19

Описание слайда:

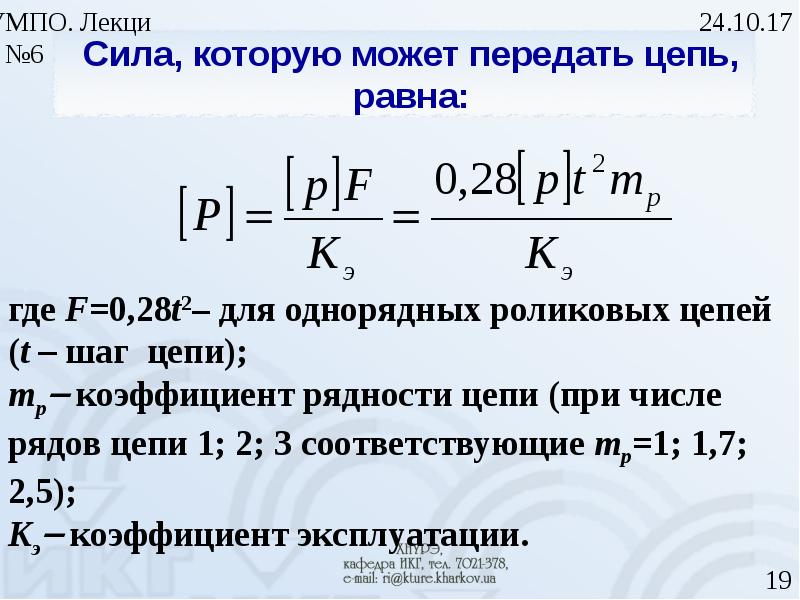

Сила, которую может передать цепь, равна:

Слайд 20

Описание слайда:

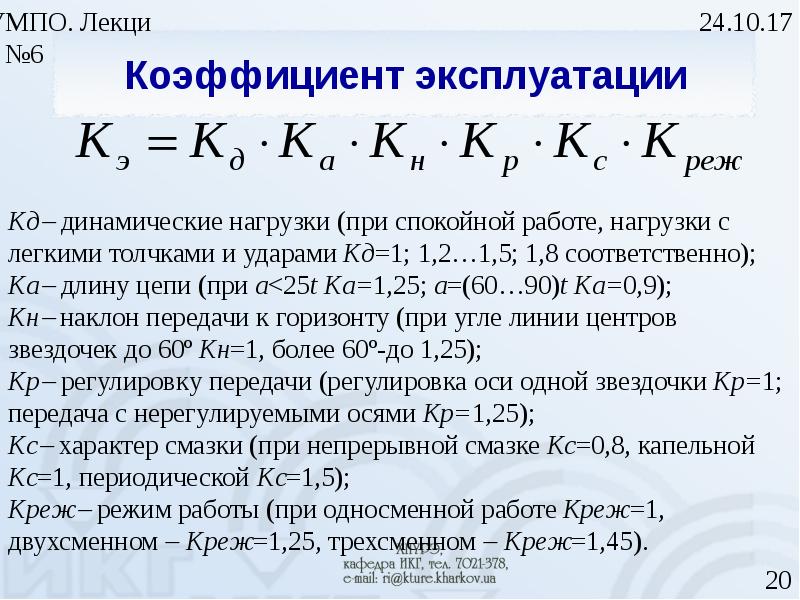

Коэффициент эксплуатации

Слайд 21

Описание слайда:

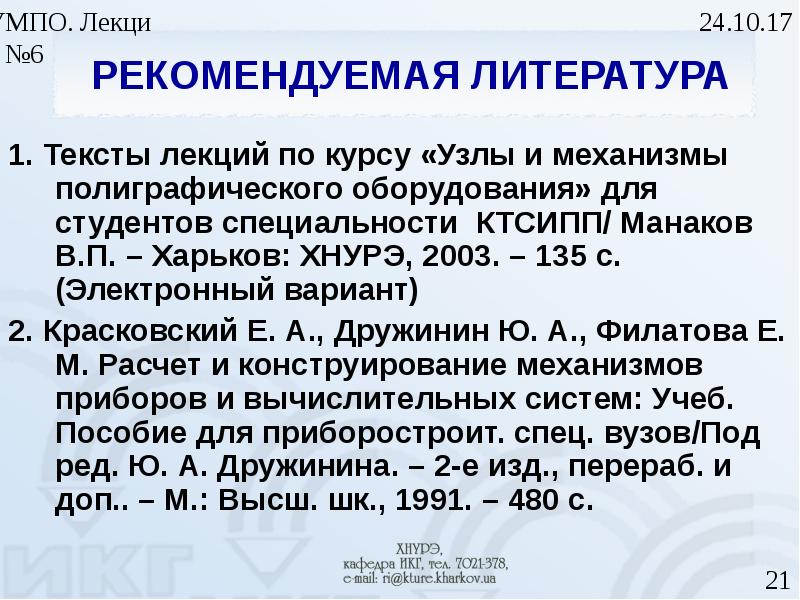

РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА 1. Тексты лекций по курсу «Узлы и механизмы полиграфического оборудования» для студентов специальности КТСИПП/ Манаков В.П. – Харьков: ХНУРЭ, 2003. – 135 с. (Электронный вариант) 2. Красковский Е. А., Дружинин Ю. А., Филатова Е. М. Расчет и конструирование механизмов приборов и вычислительных систем: Учеб. Пособие для приборостроит. спец. вузов/Под ред. Ю. А. Дружинина. – 2-е изд., перераб. и доп.. – М.: Высш. шк., 1991. – 480 с.

Слайд 22

Описание слайда:

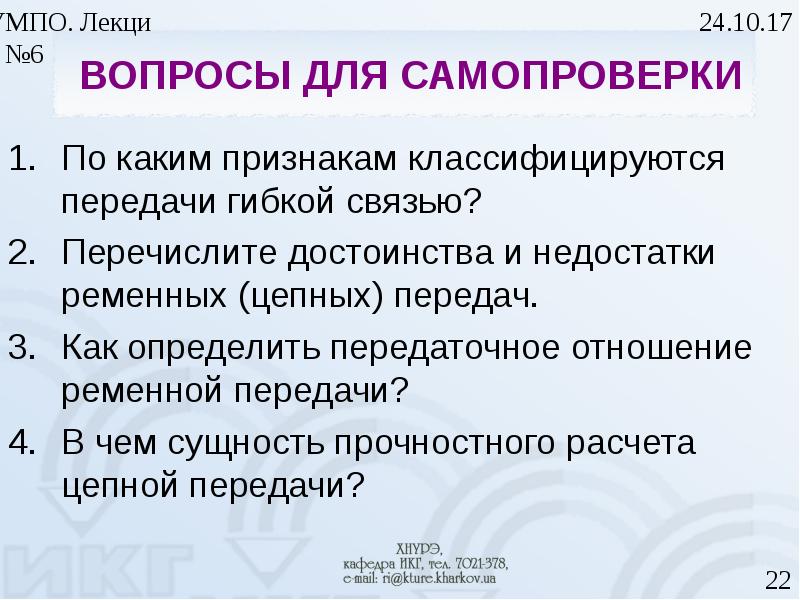

ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ По каким признакам классифицируются передачи гибкой связью? Перечислите достоинства и недостатки ременных (цепных) передач. Как определить передаточное отношение ременной передачи? В чем сущность прочностного расчета цепной передачи?
