Слайд 1

Описание слайда:

Тема 5 «Средства перекачки горючего и масел». Занятие 4 «Перекачивающие станции горючего».

Слайд 2

Описание слайда:

Учебные вопросы : Устройство перекачивающих станций горючего Порядок эксплуатации перекачивающих станций горючего

Слайд 3

Описание слайда:

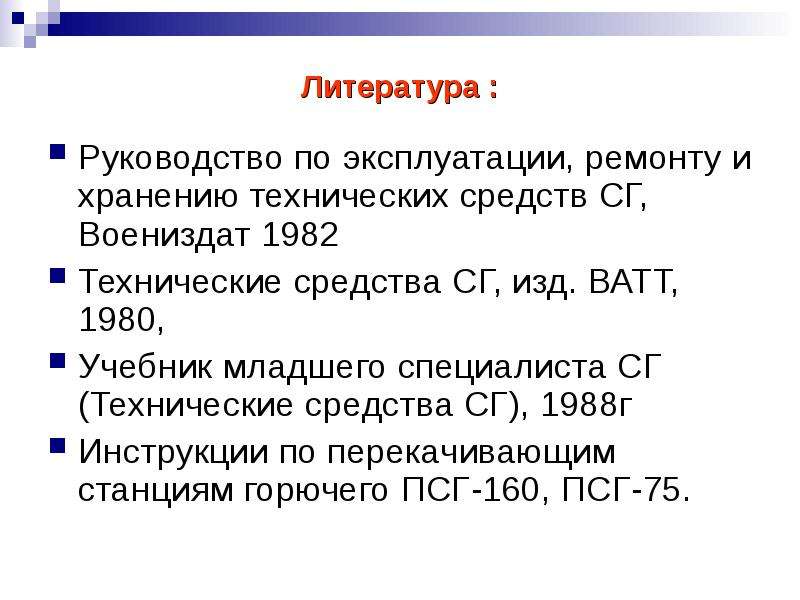

Литература : Руководство по эксплуатации, ремонту и хранению технических средств СГ, Воениздат 1982 Технические средства СГ, изд. ВАТТ, 1980, Учебник младшего специалиста СГ (Технические средства СГ), 1988г Инструкции по перекачивающим станциям горючего ПСГ-160, ПСГ-75.

Слайд 4

Описание слайда:

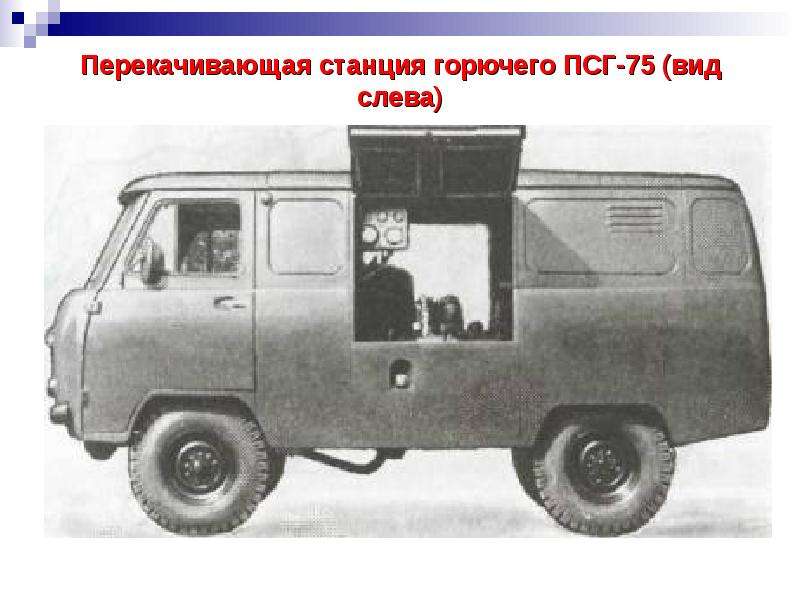

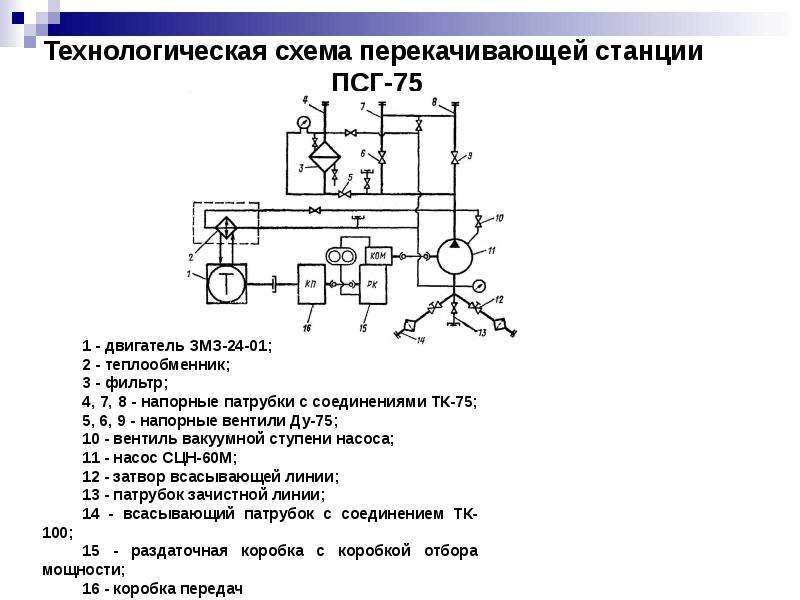

Перекачивающая станция горючего ПСГ-75 (вид слева)

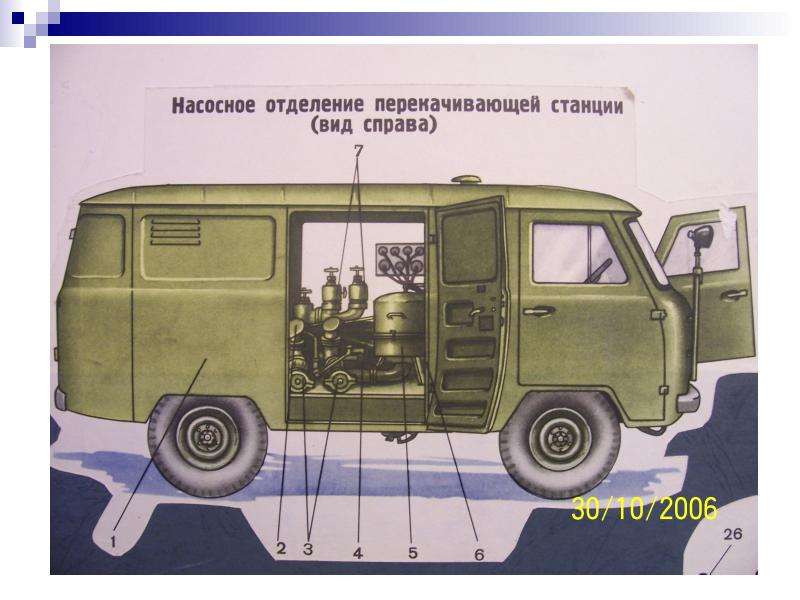

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

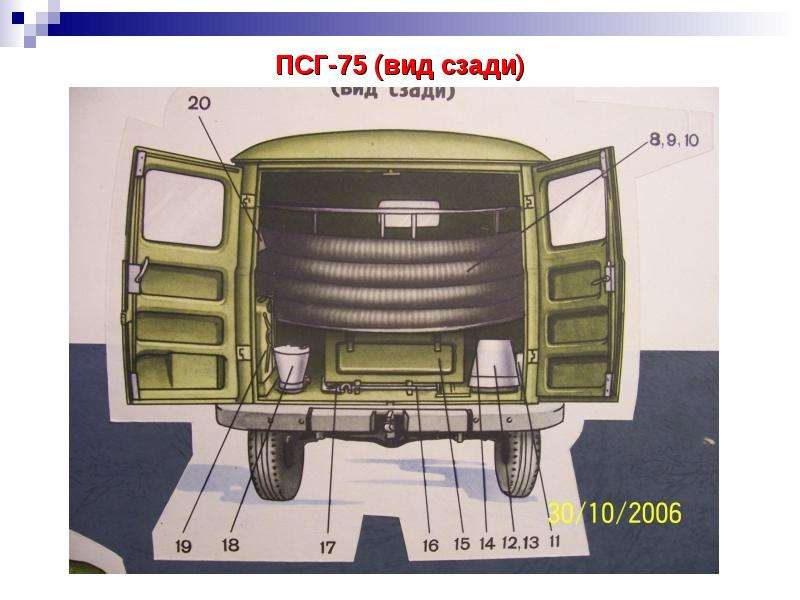

ПСГ-75 (вид сзади)

Слайд 7

Описание слайда:

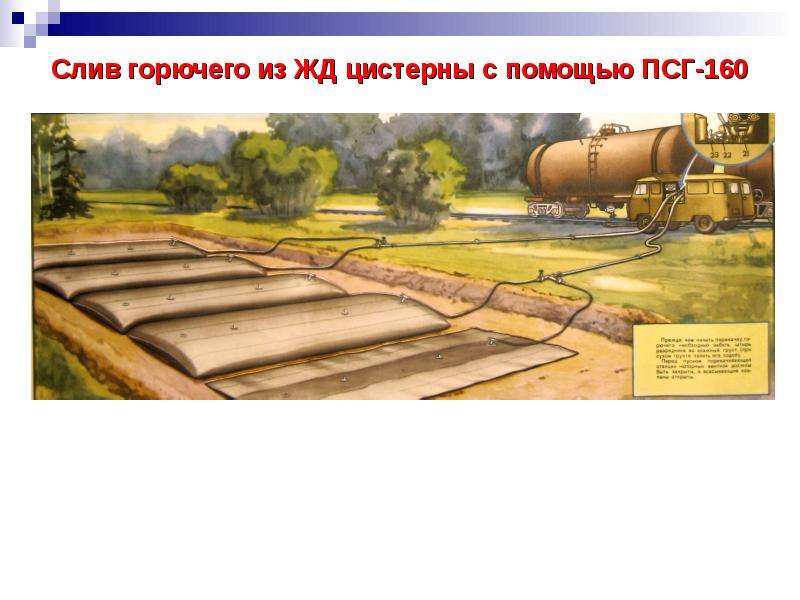

Слив горючего из ЖД цистерны с помощью ПСГ-160

Слайд 8

Описание слайда:

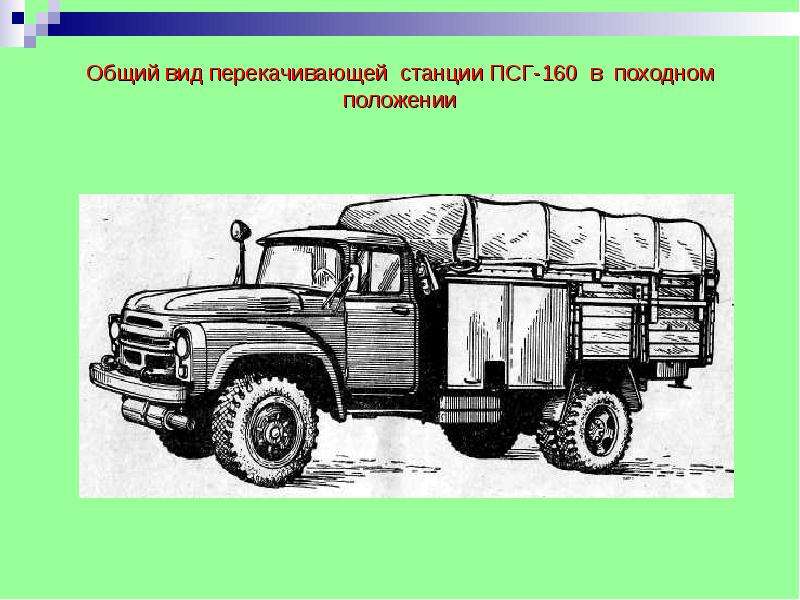

Общий вид перекачивающей станции ПСГ-160 в походном положении

Слайд 9

Описание слайда:

Перекачивающая станция горючего ПСГ-160 в работе

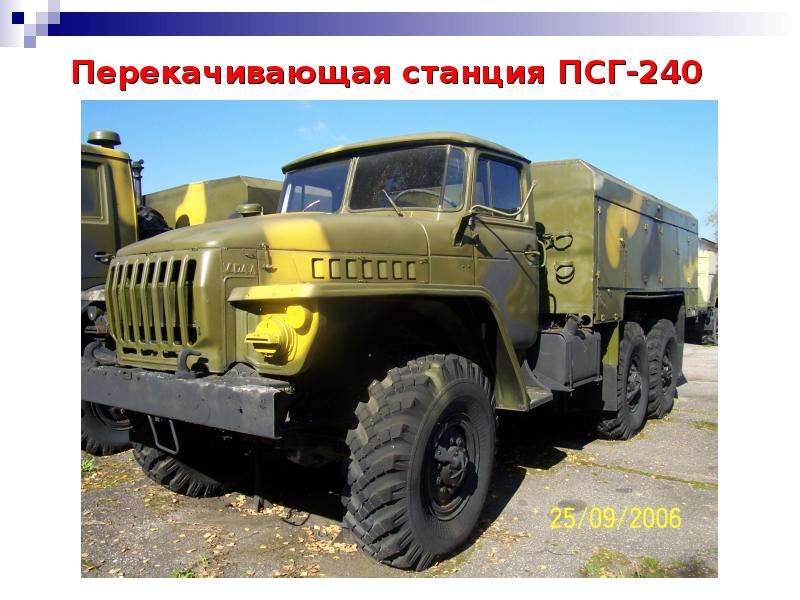

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

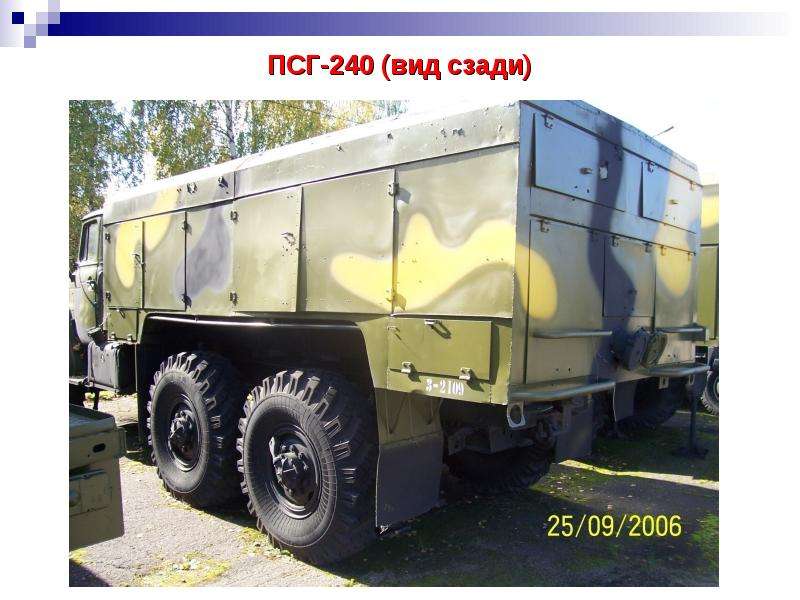

ПСГ-240 (вид сзади)

Слайд 12

Описание слайда:

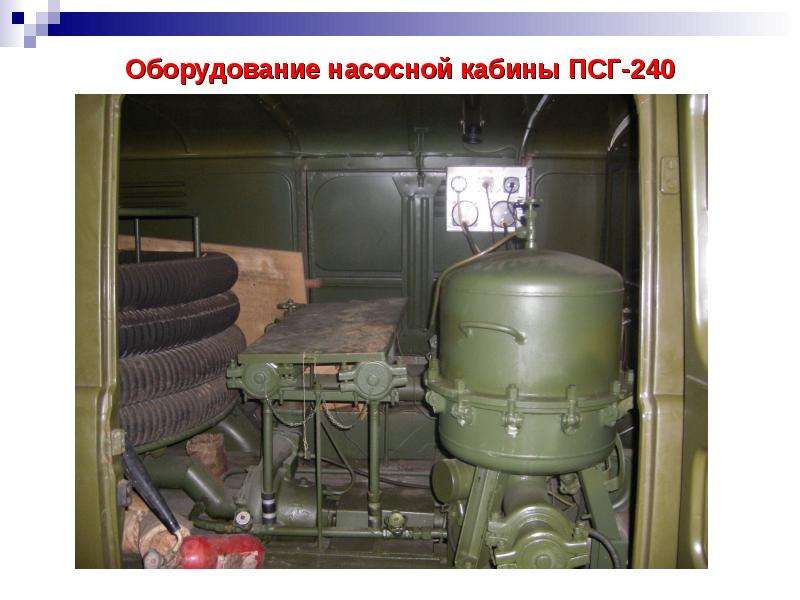

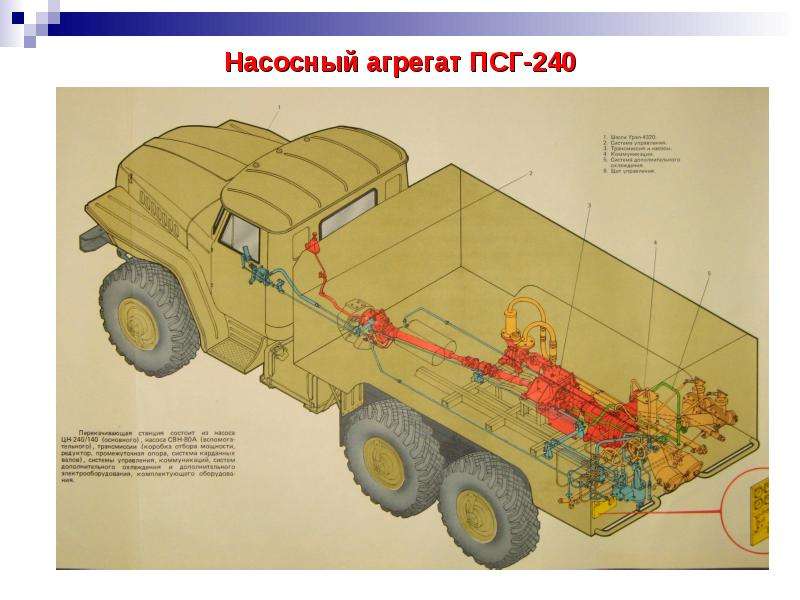

Оборудование насосной кабины ПСГ-240

Слайд 13

Описание слайда:

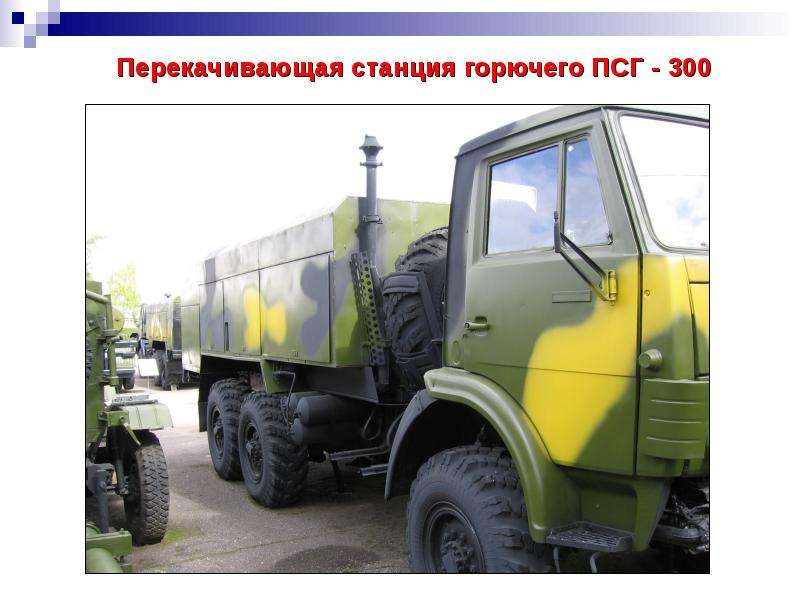

Перекачивающая станция горючего ПСГ - 300 Перекачивающая станция горючего ПСГ - 300

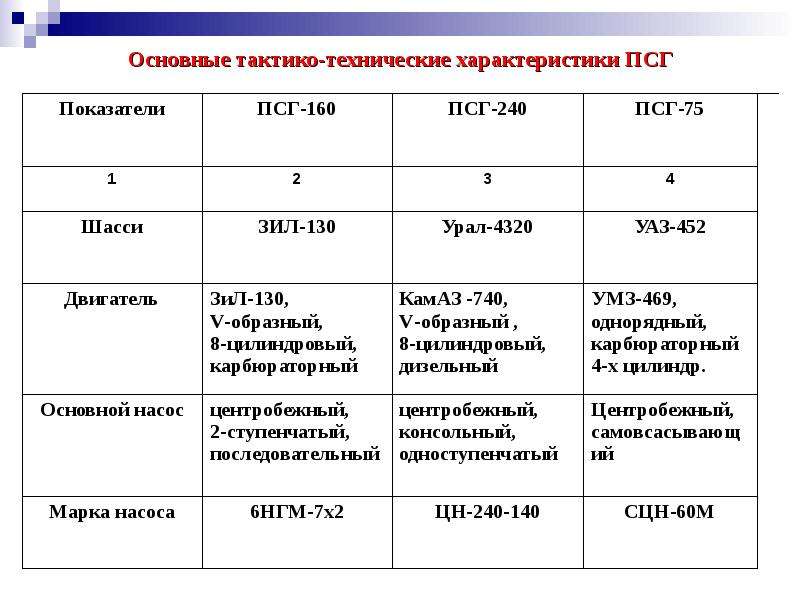

Слайд 14

Описание слайда:

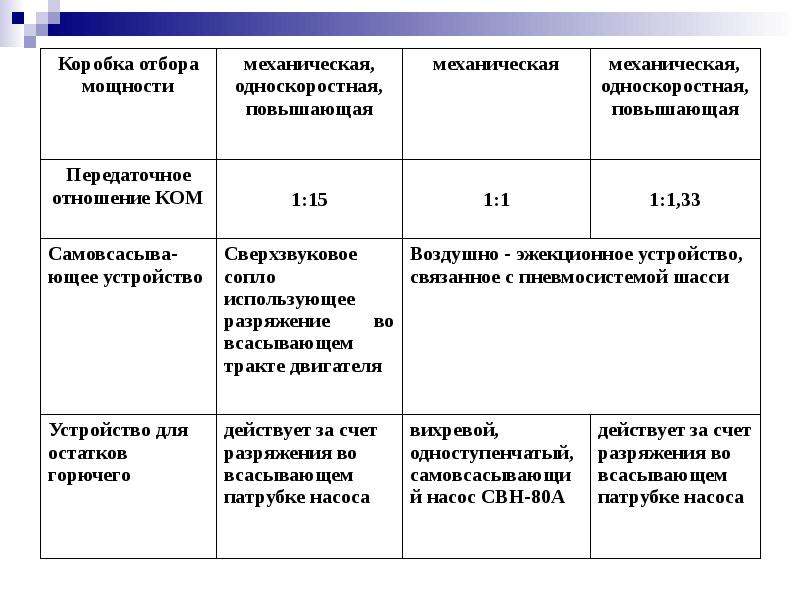

Слайд 15

Описание слайда:

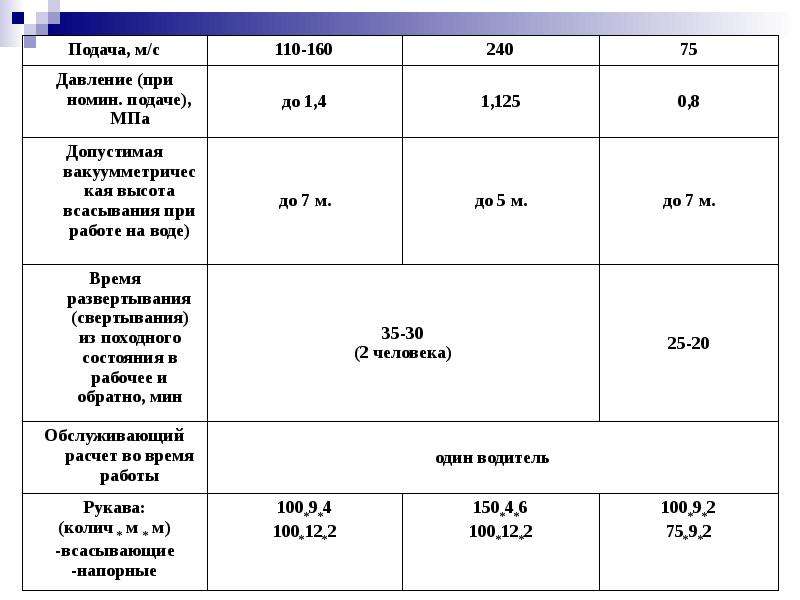

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

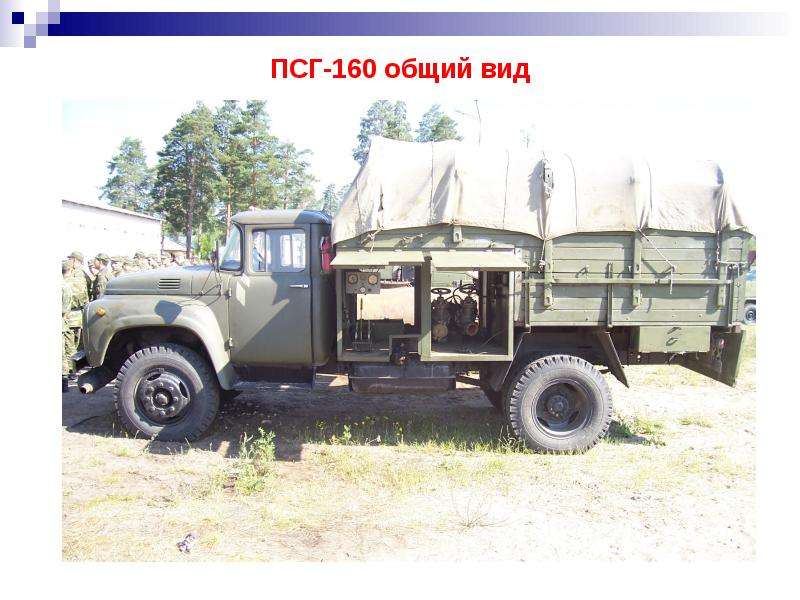

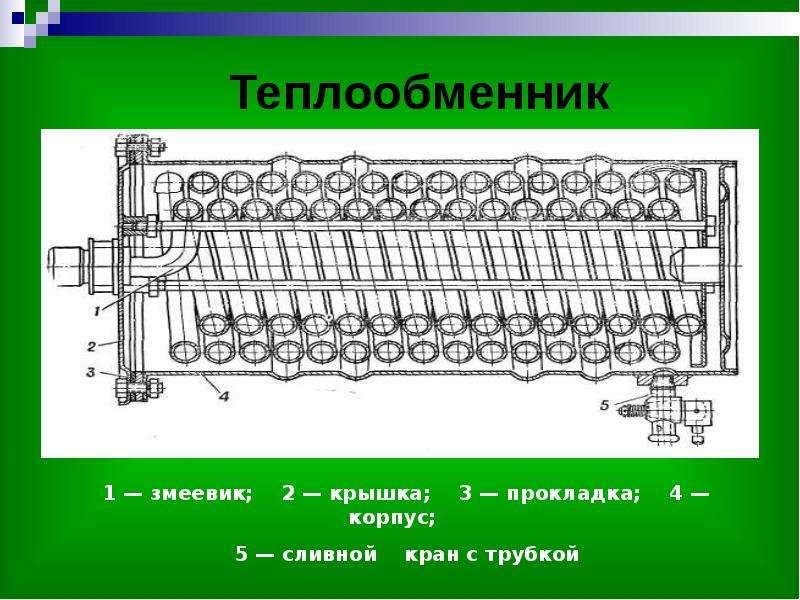

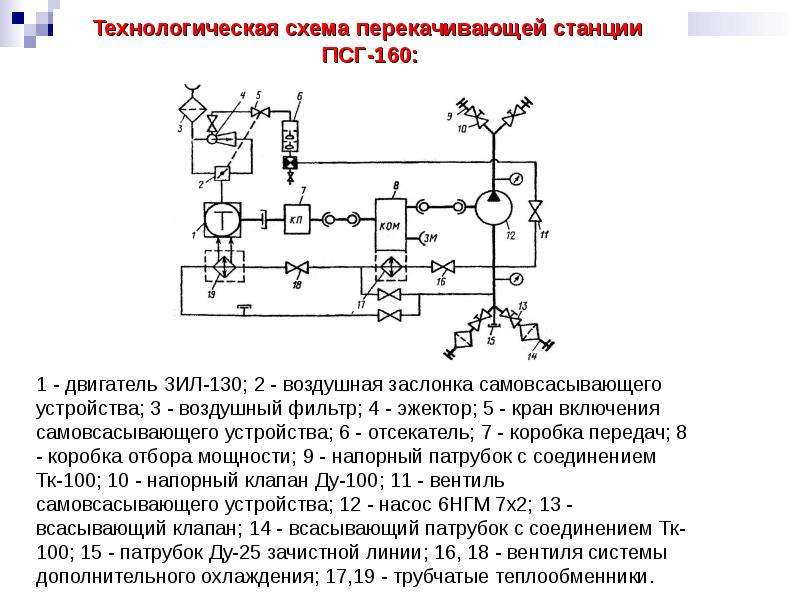

ПСГ-160 общий вид

Слайд 18

Описание слайда:

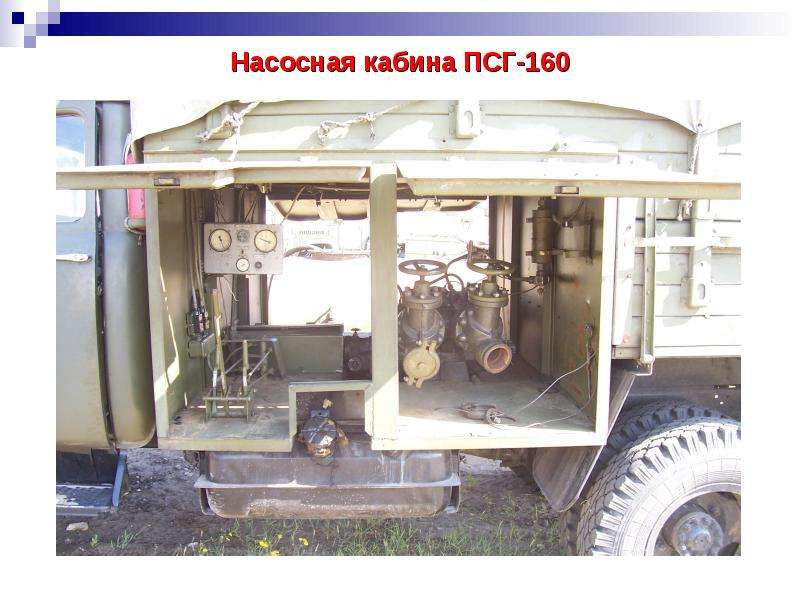

Насосная кабина ПСГ-160

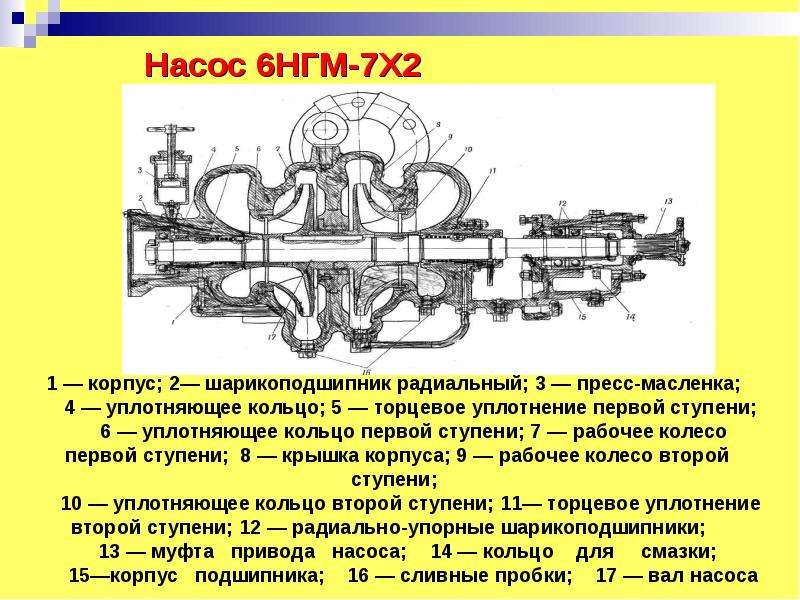

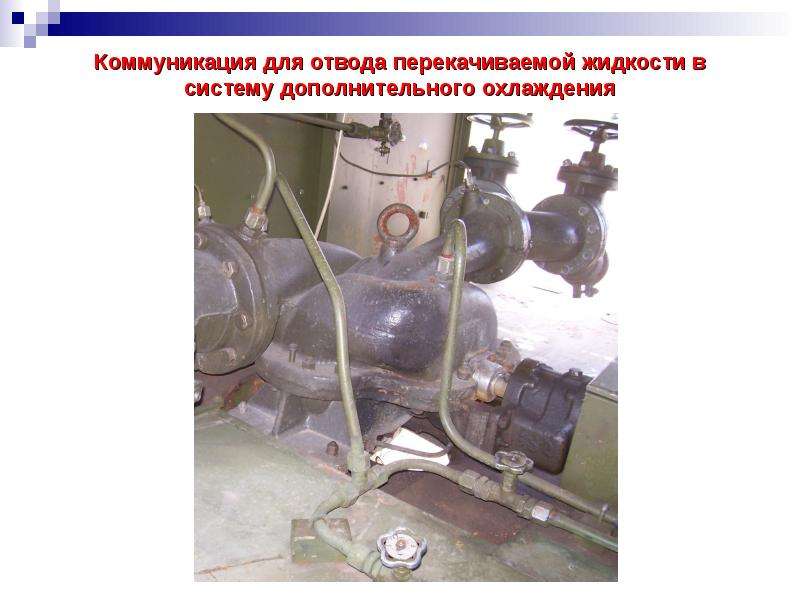

Слайд 19

Описание слайда:

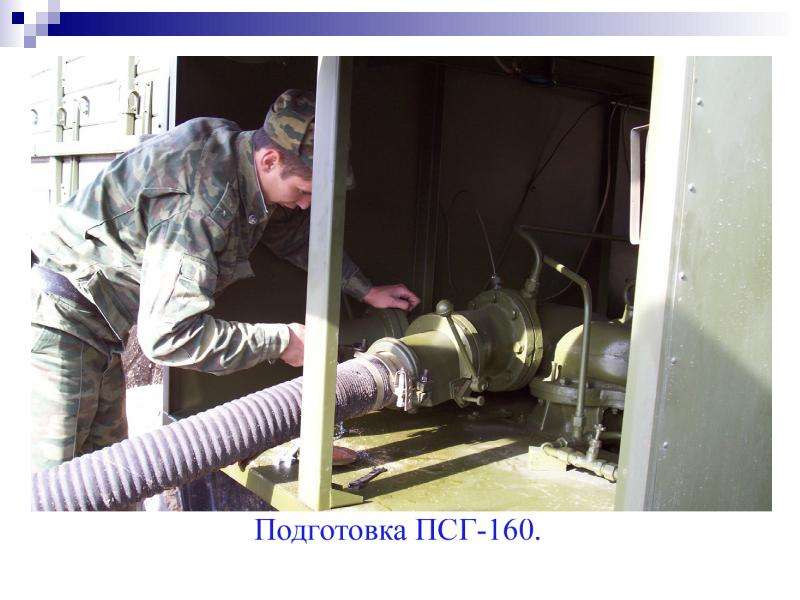

Слайд 20

Описание слайда:

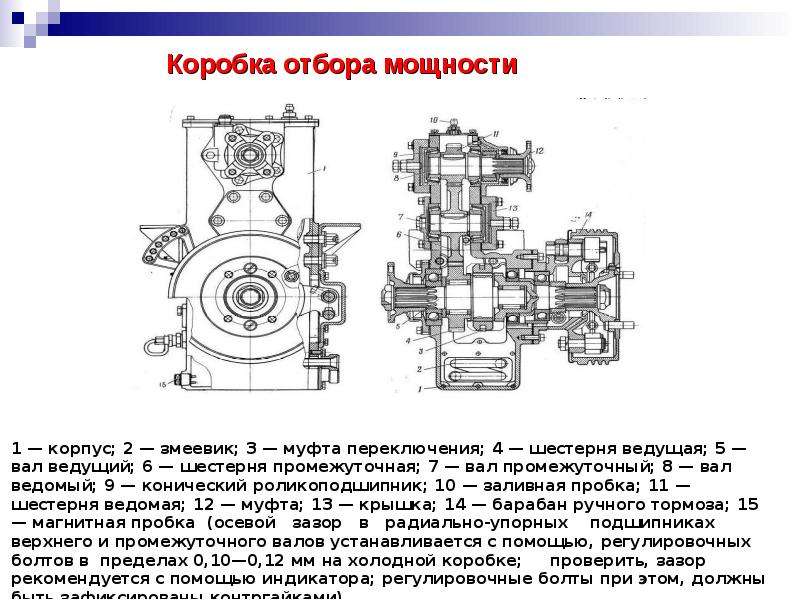

Слайд 21

Описание слайда:

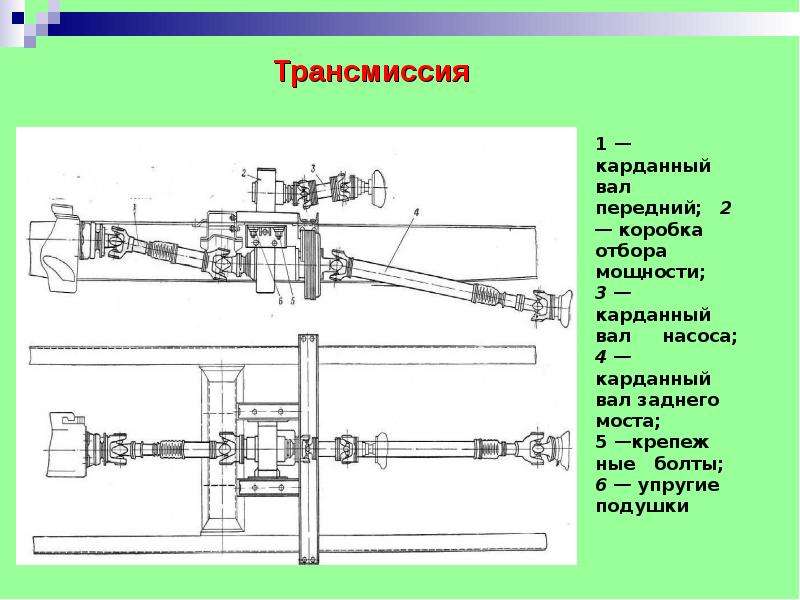

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

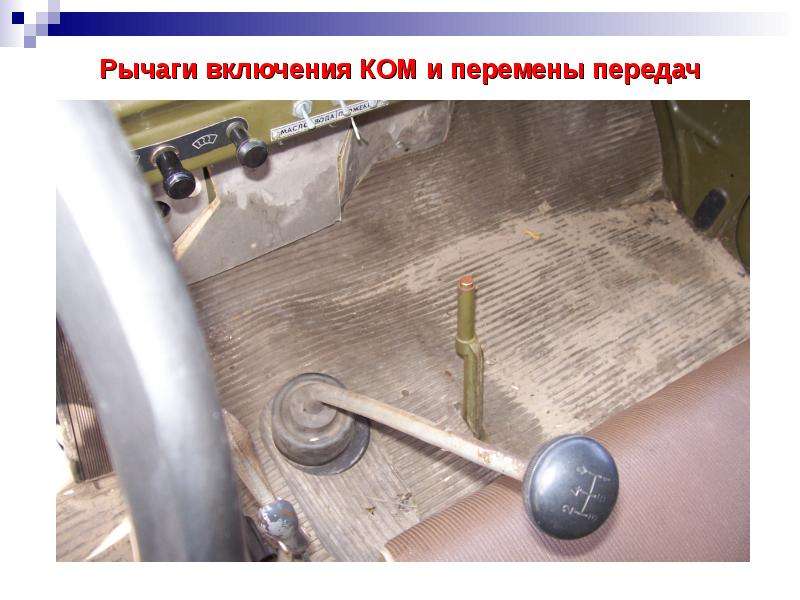

Рычаги включения КОМ и перемены передач

Слайд 24

Описание слайда:

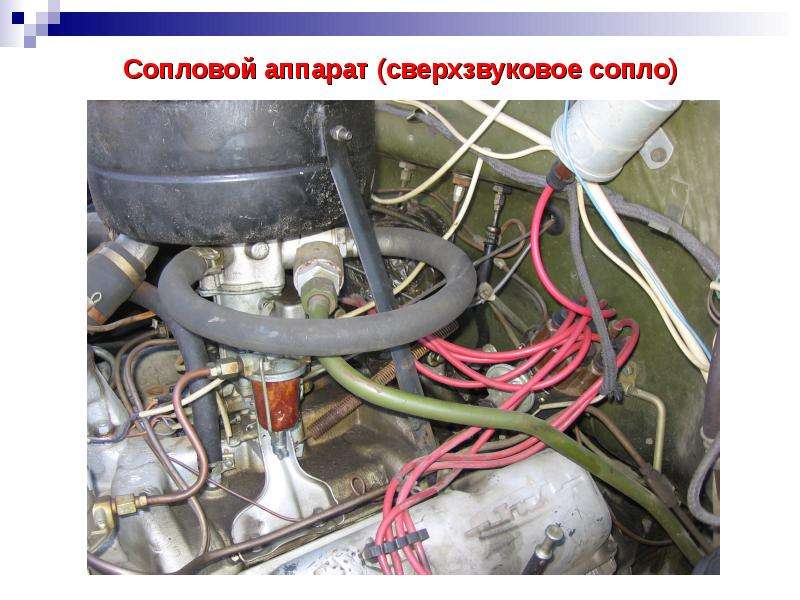

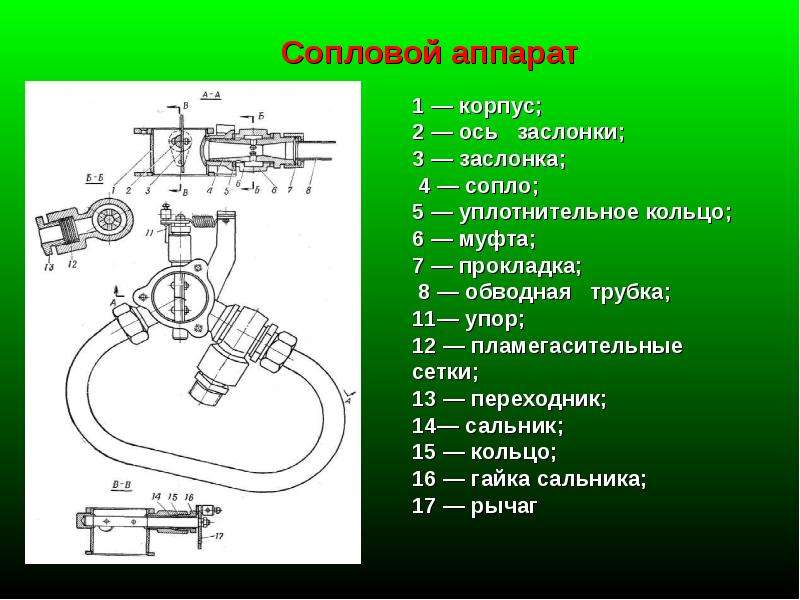

Сопловой аппарат (сверхзвуковое сопло)

Слайд 25

Описание слайда:

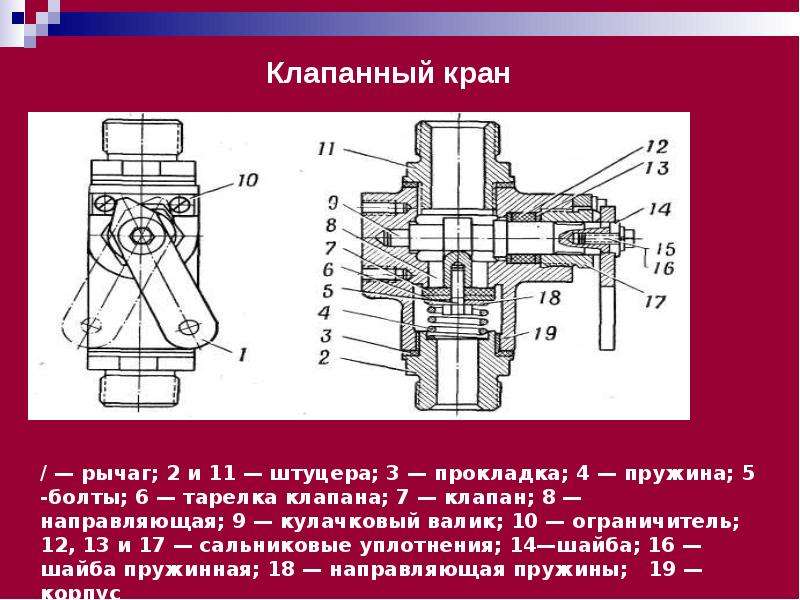

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

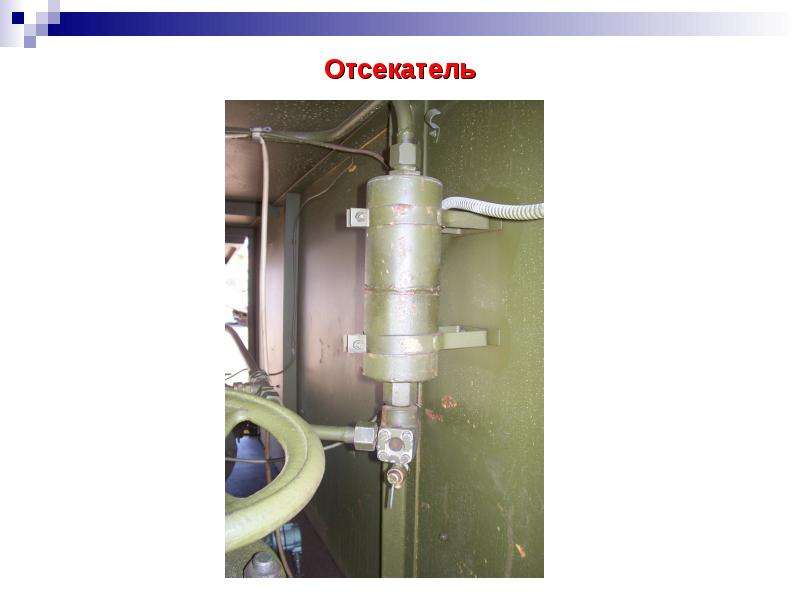

Отсекатель

Слайд 28

Описание слайда:

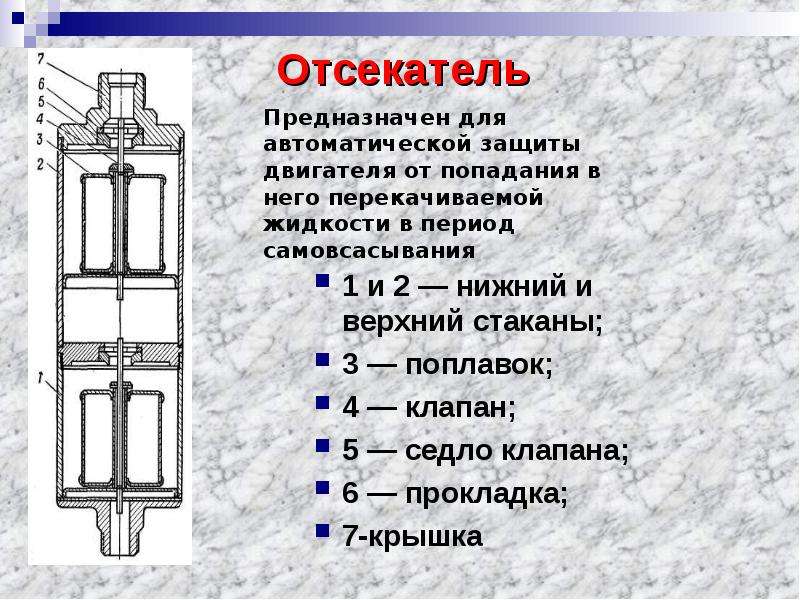

Отсекатель 1 и 2 — нижний и верхний стаканы; 3 — поплавок; 4 — клапан; 5 — седло клапана; 6 — прокладка; 7-крышка

Слайд 29

Описание слайда:

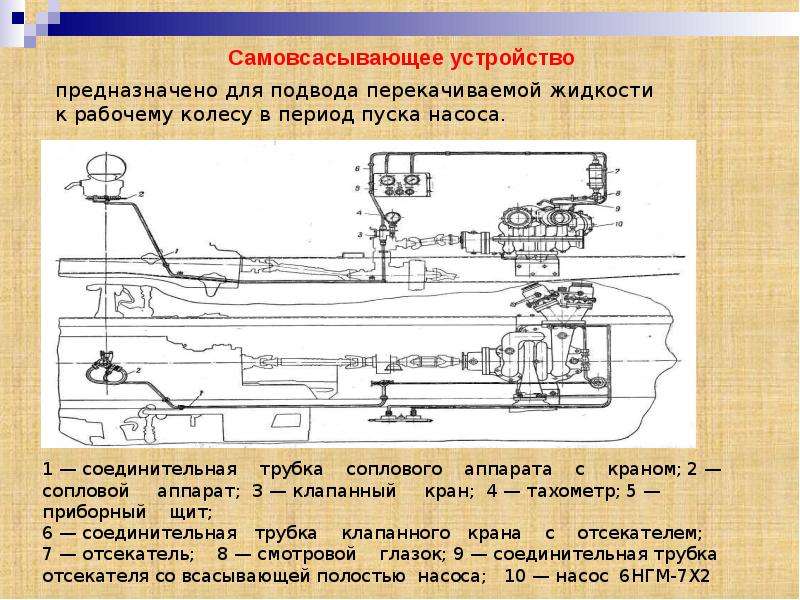

Самовсасывающее устройство

Слайд 30

Описание слайда:

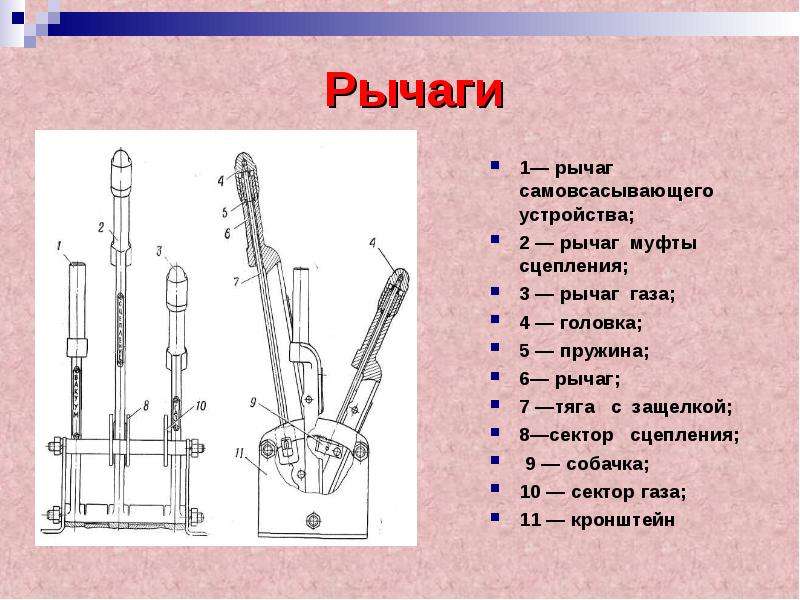

Рычаги 1— рычаг самовсасывающего устройства; 2 — рычаг муфты сцепления; 3 — рычаг газа; 4 — головка; 5 — пружина; 6— рычаг; 7 —тяга с защелкой; 8—сектор сцепления; 9 — собачка; 10 — сектор газа; 11 — кронштейн

Слайд 31

Описание слайда:

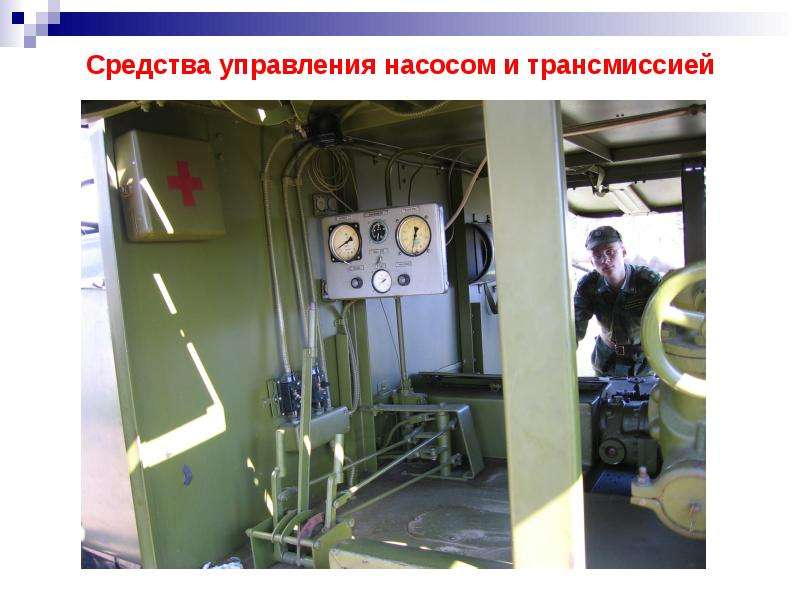

Средства управления насосом и трансмиссией

Слайд 32

Описание слайда:

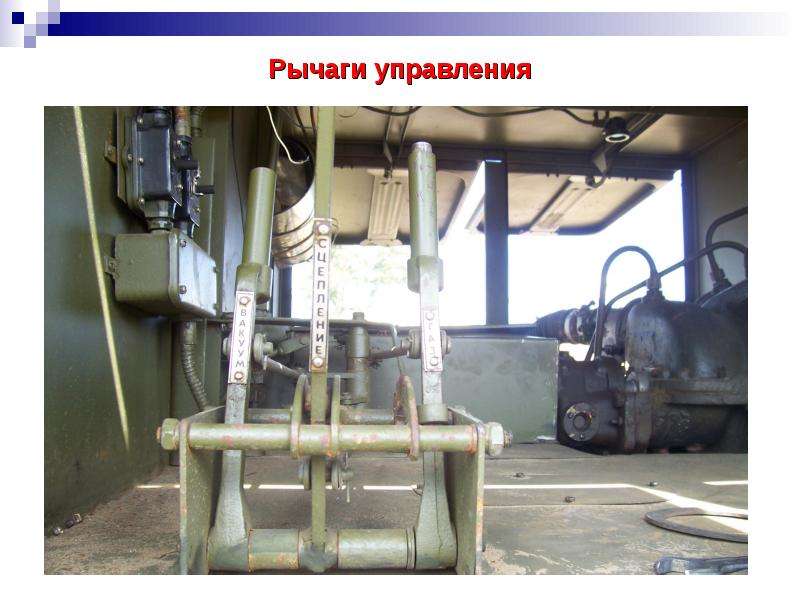

Рычаги управления

Слайд 33

Описание слайда:

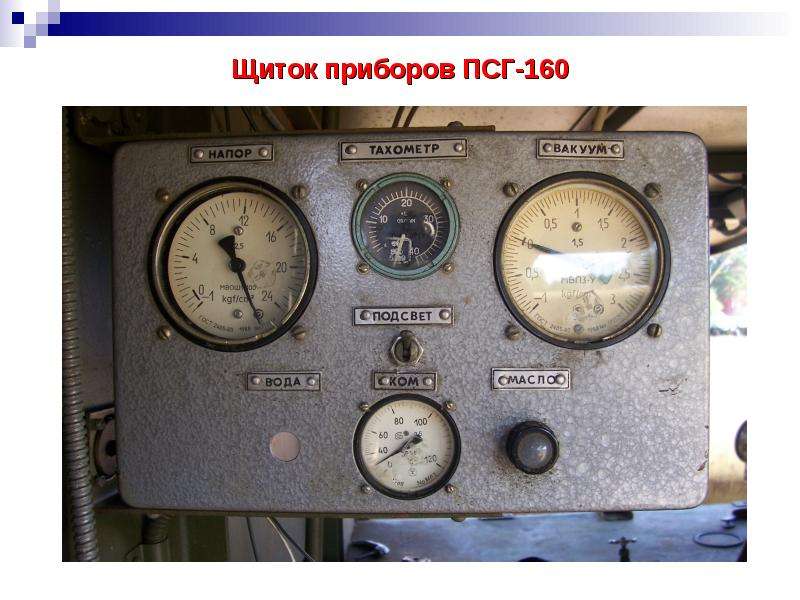

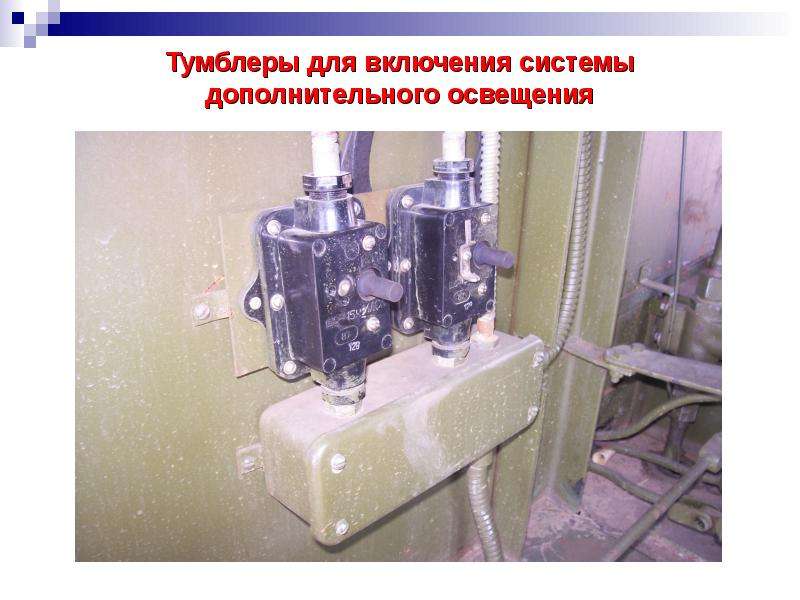

Щиток приборов ПСГ-160

Слайд 34

Описание слайда:

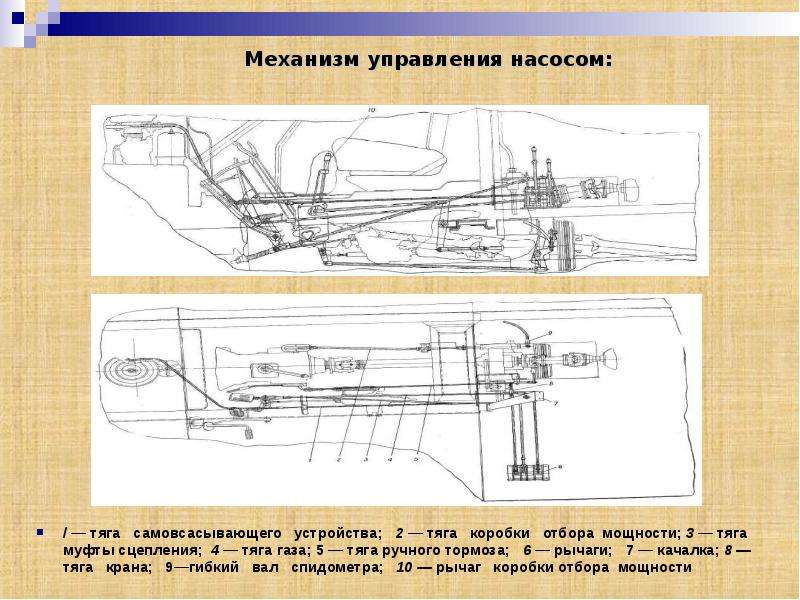

/ — тяга самовсасывающего устройства; 2 — тяга коробки отбора мощности; 3 — тяга муфты сцепления; 4 — тяга газа; 5 — тяга ручного тормоза; 6 — рычаги; 7 — качалка; 8 — тяга крана; 9—гибкий вал спидометра; 10 — рычаг коробки отбора мощности / — тяга самовсасывающего устройства; 2 — тяга коробки отбора мощности; 3 — тяга муфты сцепления; 4 — тяга газа; 5 — тяга ручного тормоза; 6 — рычаги; 7 — качалка; 8 — тяга крана; 9—гибкий вал спидометра; 10 — рычаг коробки отбора мощности
