Слайд 1

Описание слайда:

ТЕЛА ВРАЩЕНИЯ ЗАДАЧА №3 по разделу Начертательная геометрия

Слайд 2

Описание слайда:

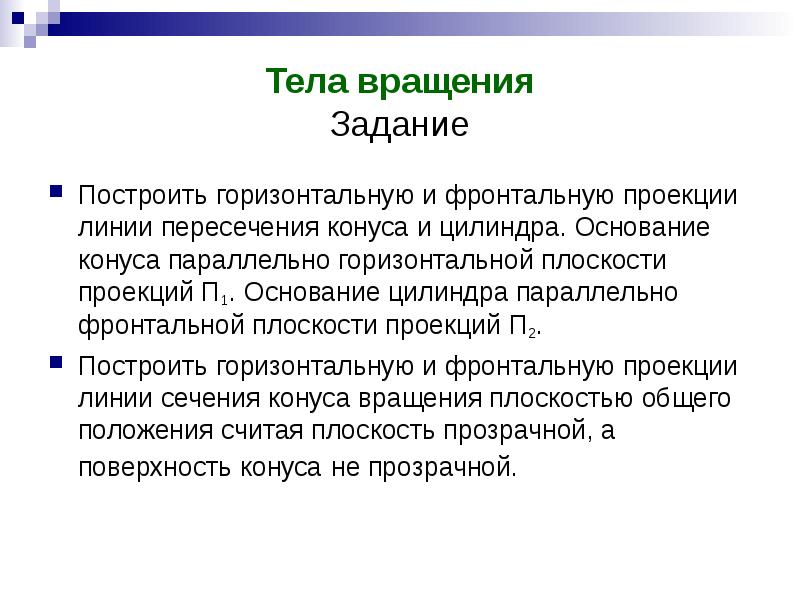

Тела вращения Задание Построить горизонтальную и фронтальную проекции линии пересечения конуса и цилиндра. Основание конуса параллельно горизонтальной плоскости проекций П1. Основание цилиндра параллельно фронтальной плоскости проекций П2. Построить горизонтальную и фронтальную проекции линии сечения конуса вращения плоскостью общего положения считая плоскость прозрачной, а поверхность конуса не прозрачной.

Слайд 3

Описание слайда:

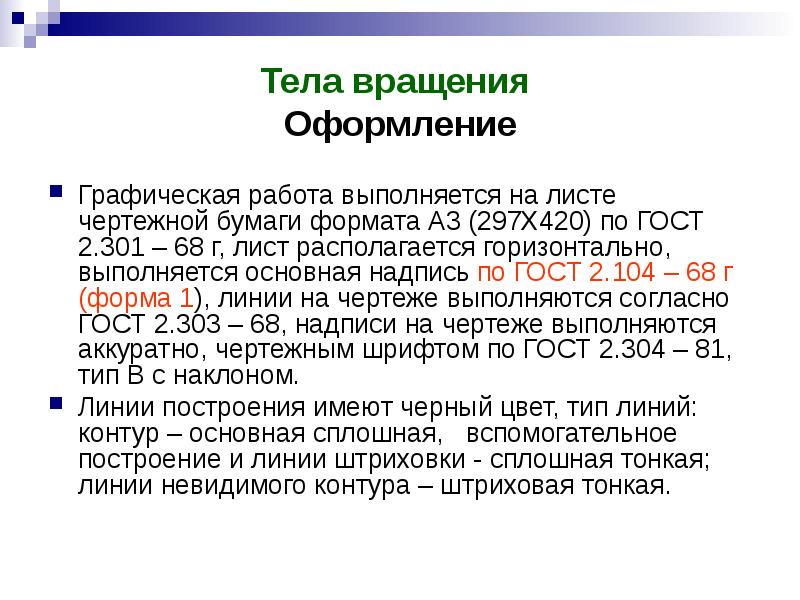

Тела вращения Оформление Графическая работа выполняется на листе чертежной бумаги формата А3 (297Х420) по ГОСТ 2.301 – 68 г, лист располагается горизонтально, выполняется основная надпись по ГОСТ 2.104 – 68 г (форма 1), линии на чертеже выполняются согласно ГОСТ 2.303 – 68, надписи на чертеже выполняются аккуратно, чертежным шрифтом по ГОСТ 2.304 – 81, тип В с наклоном. Линии построения имеют черный цвет, тип линий: контур – основная сплошная, вспомогательное построение и линии штриховки - сплошная тонкая; линии невидимого контура – штриховая тонкая.

Слайд 4

Описание слайда:

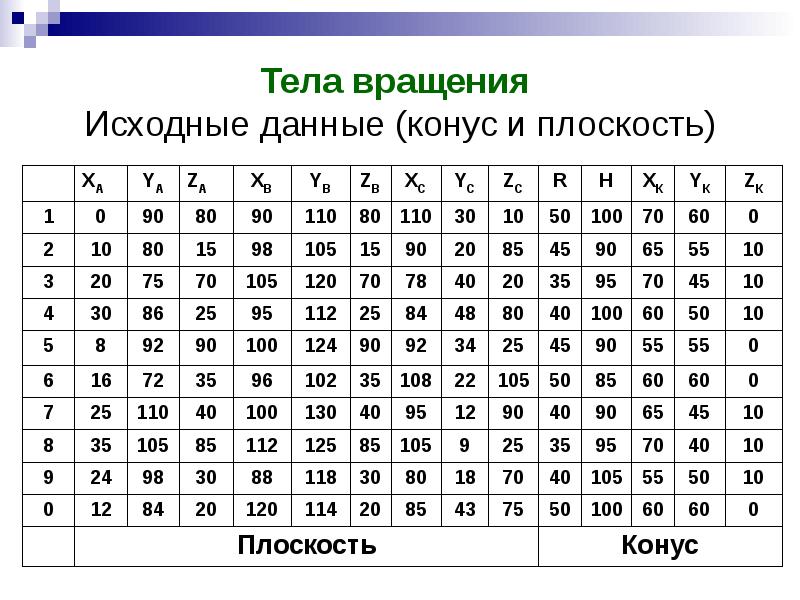

Тела вращения Исходные данные (конус и плоскость)

Слайд 5

Описание слайда:

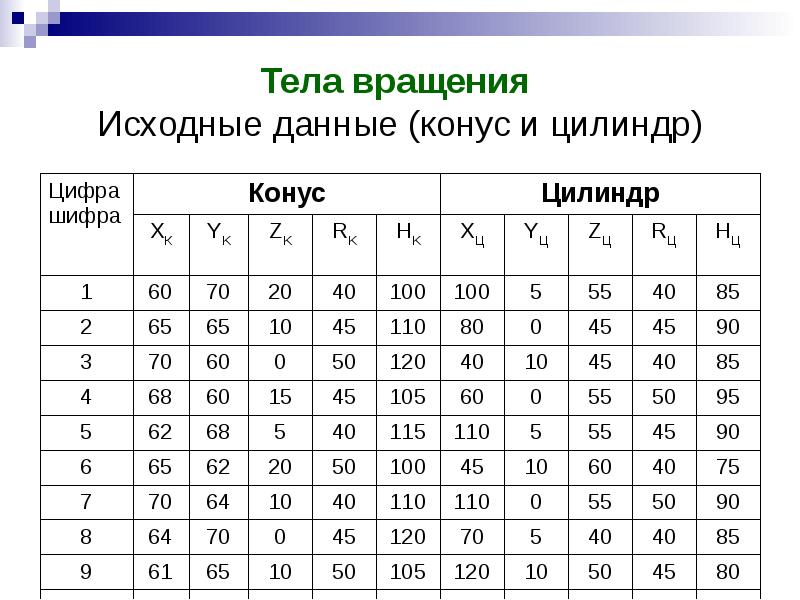

Тела вращения Исходные данные (конус и цилиндр)

Слайд 6

Описание слайда:

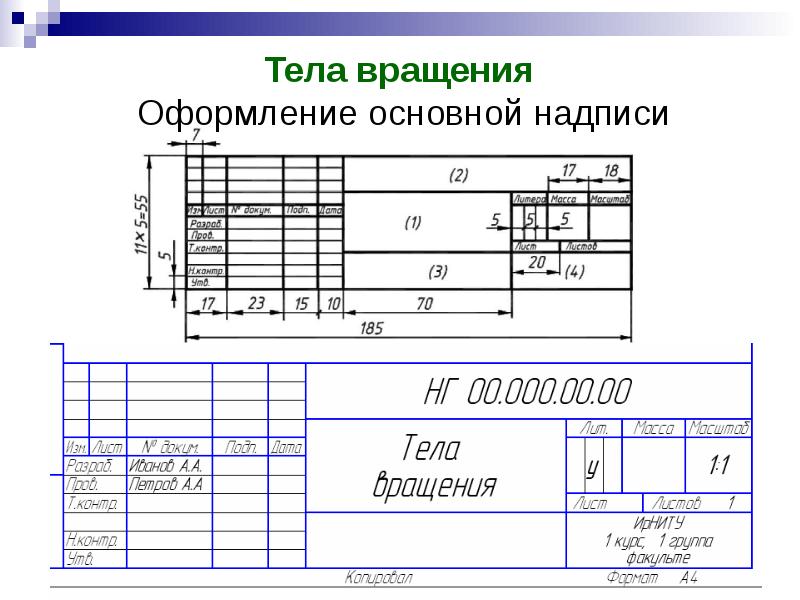

Тела вращения Оформление основной надписи

Слайд 7

Описание слайда:

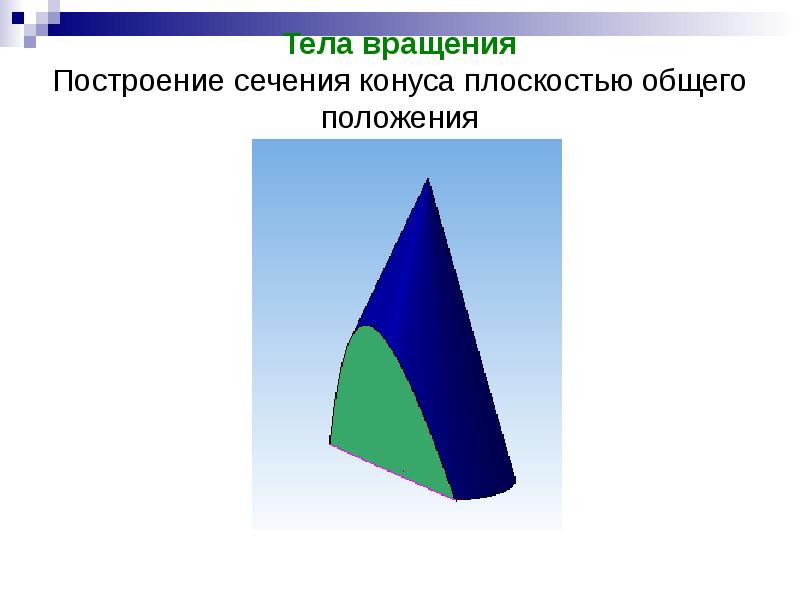

Тела вращения Построение сечения конуса плоскостью общего положения

Слайд 8

Описание слайда:

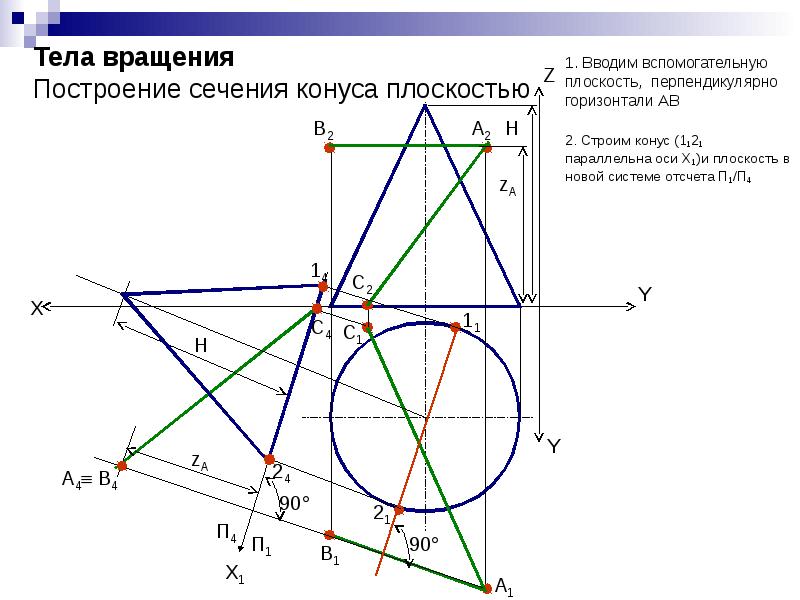

Тела вращения Построение сечения конуса плоскостью 1. Вводим вспомогательную плоскость, перпендикулярно горизонтали АВ

Слайд 9

Описание слайда:

3. Определяем характерные точки фигуры сечения 3. Определяем характерные точки фигуры сечения

Слайд 10

Описание слайда:

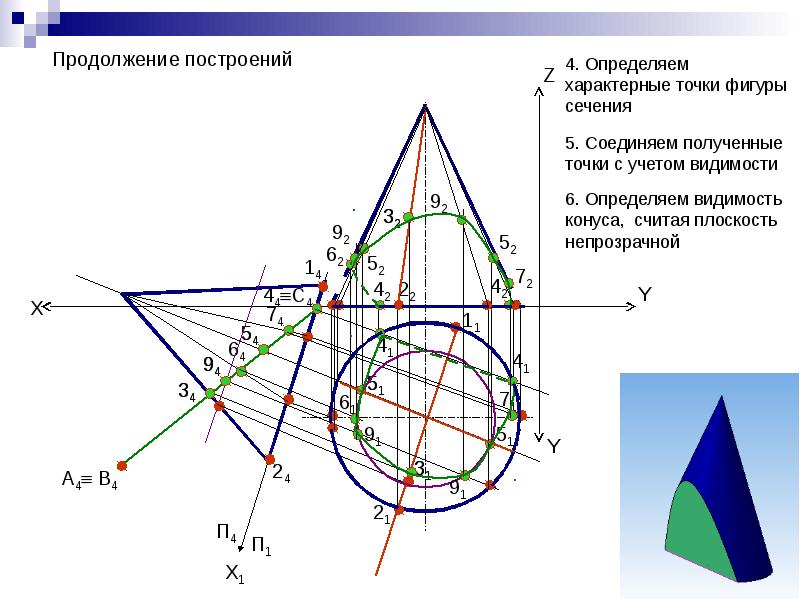

4. Определяем характерные точки фигуры сечения 4. Определяем характерные точки фигуры сечения

Слайд 11

Описание слайда:

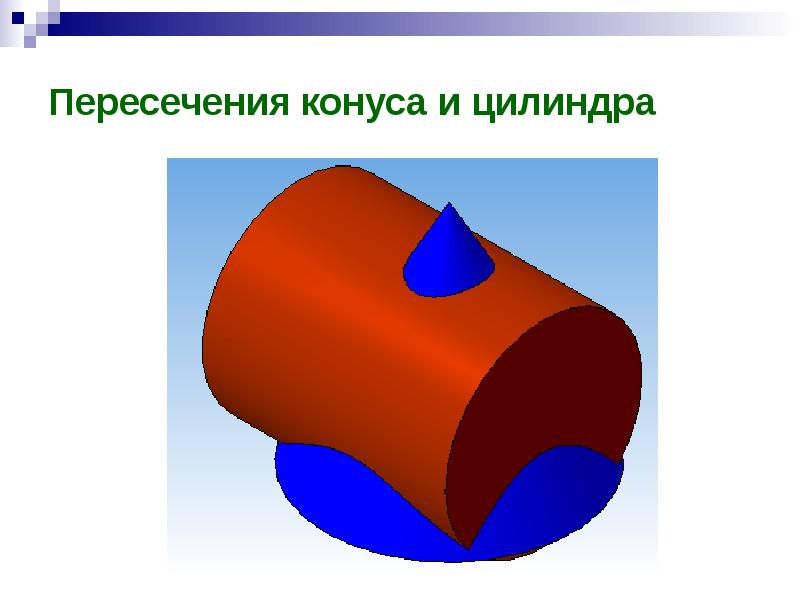

Пересечения конуса и цилиндра

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

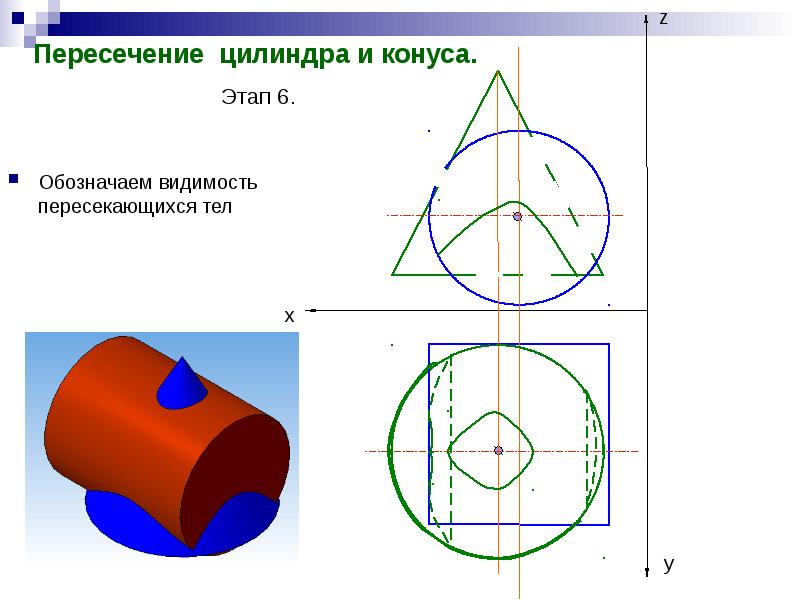

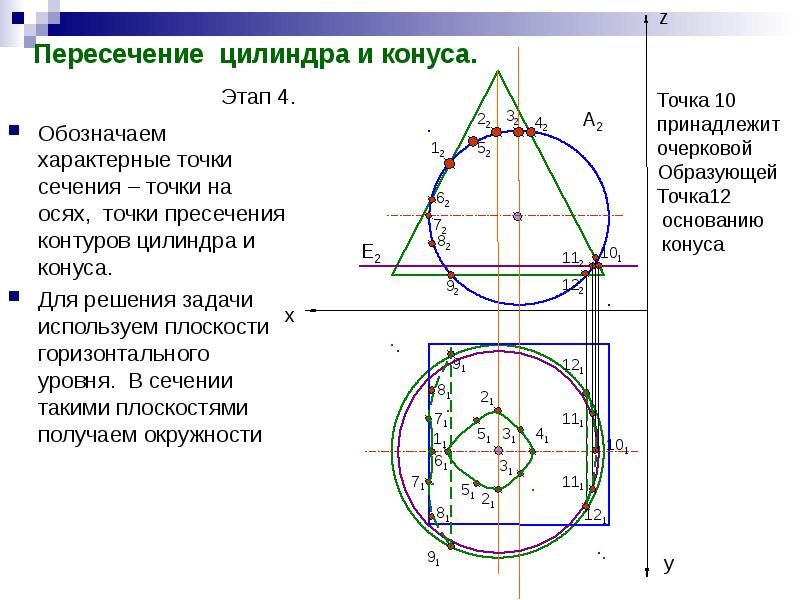

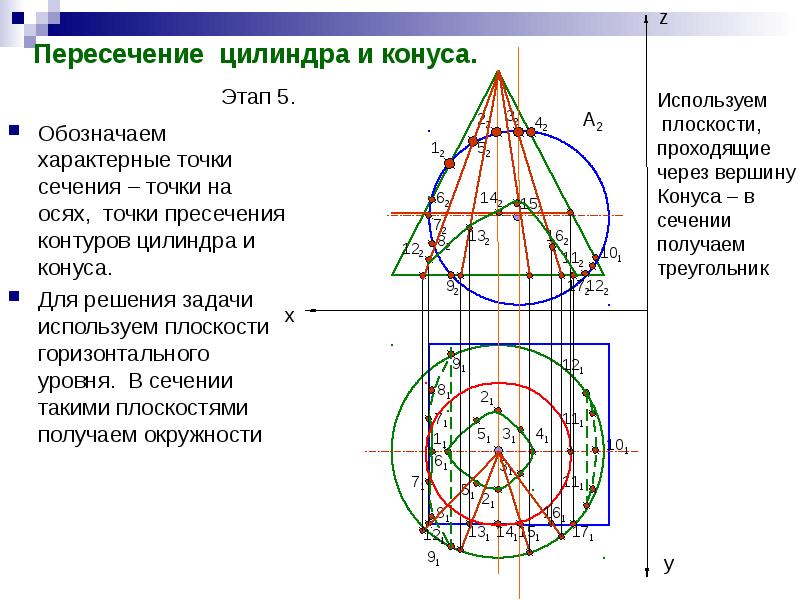

Обозначаем характерные точки сечения – точки на осях, точки пресечения контуров цилиндра и конуса. Обозначаем характерные точки сечения – точки на осях, точки пресечения контуров цилиндра и конуса. Для решения задачи используем плоскости горизонтального уровня. В сечении такими плоскостями получаем окружности
