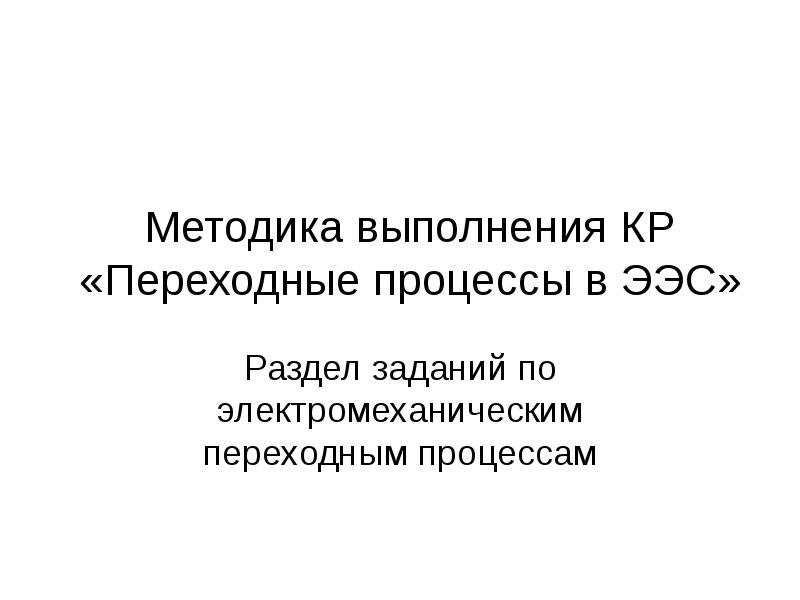

Слайд 1


Методика выполнения КР «Переходные процессы в ЭЭС» Раздел заданий по электромеханическим переходным процессам
Описание слайда:
Методика выполнения КР «Переходные процессы в ЭЭС» Раздел заданий по электромеханическим переходным процессам

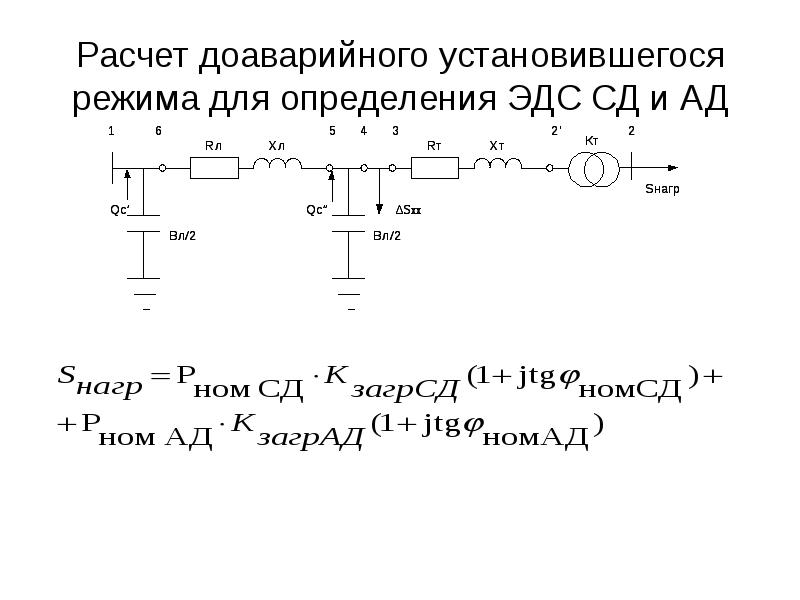

Слайд 2


Расчет доаварийного установившегося режима для определения ЭДС СД и АД
Описание слайда:
Расчет доаварийного установившегося режима для определения ЭДС СД и АД

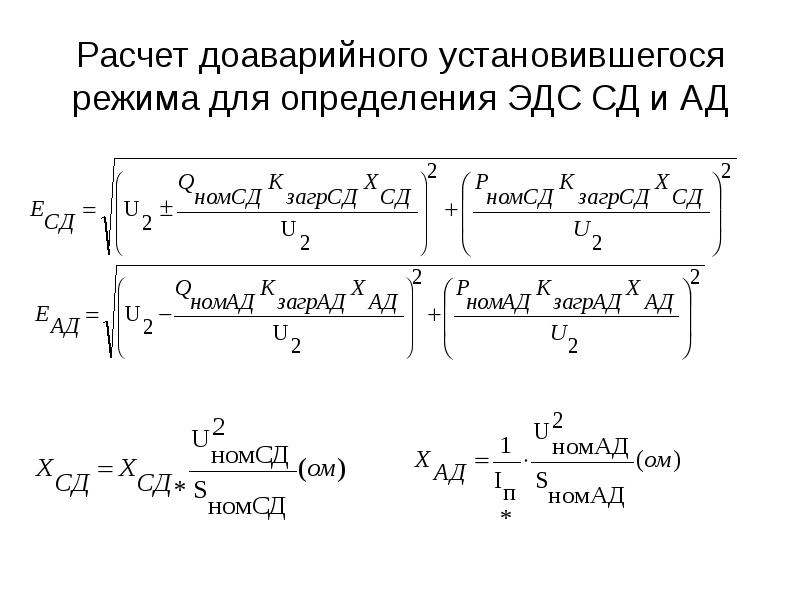

Слайд 3


Расчет доаварийного установившегося режима для определения ЭДС СД и АД
Описание слайда:
Расчет доаварийного установившегося режима для определения ЭДС СД и АД

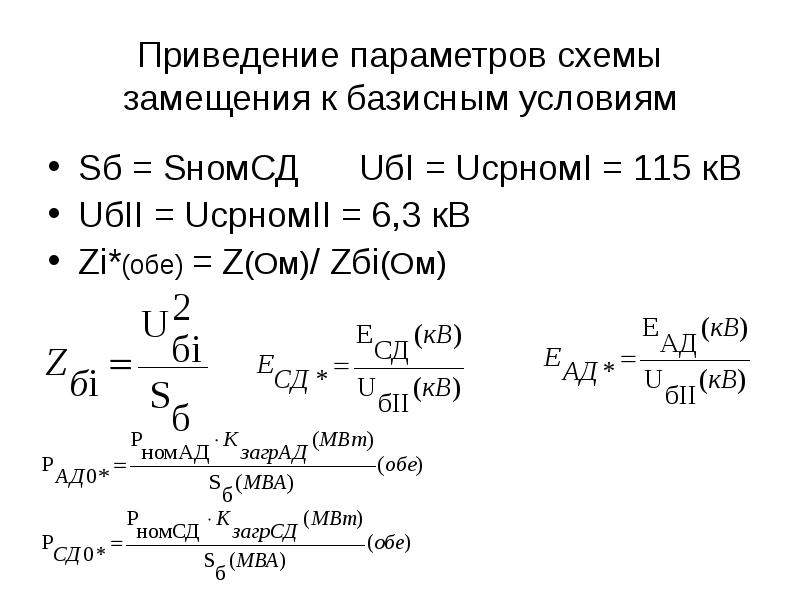

Слайд 4


Приведение параметров схемы замещения к базисным условиям Sб = SномСД UбI = UсрномI = 115 кВ UбII = UсрномII = 6,3 кВ Zi*(обе) = Z(Ом)/ Zбi(Ом)
Описание слайда:
Приведение параметров схемы замещения к базисным условиям Sб = SномСД UбI = UсрномI = 115 кВ UбII = UсрномII = 6,3 кВ Zi*(обе) = Z(Ом)/ Zбi(Ом)

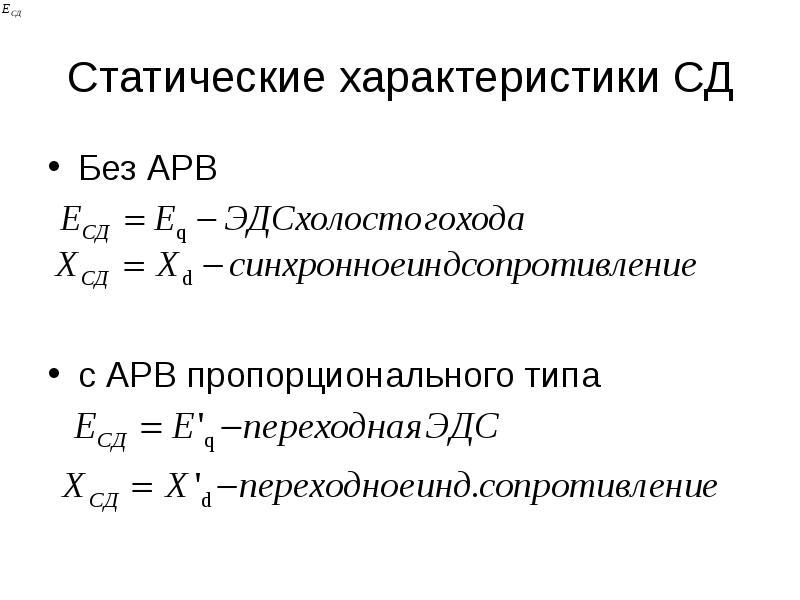

Слайд 5


Статические характеристики СД Без АРВ с АРВ пропорционального типа
Описание слайда:
Статические характеристики СД Без АРВ с АРВ пропорционального типа

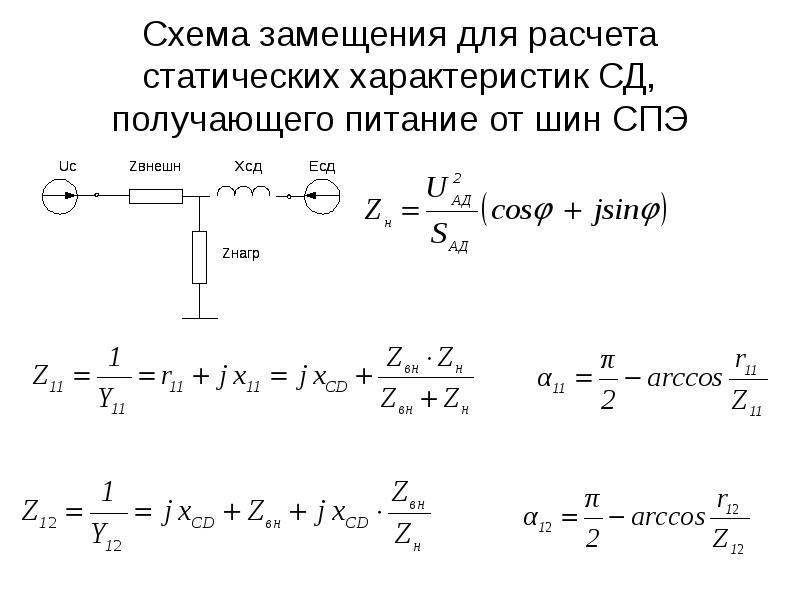

Слайд 6


Схема замещения для расчета статических характеристик СД, получающего питание от шин СПЭ
Описание слайда:
Схема замещения для расчета статических характеристик СД, получающего питание от шин СПЭ

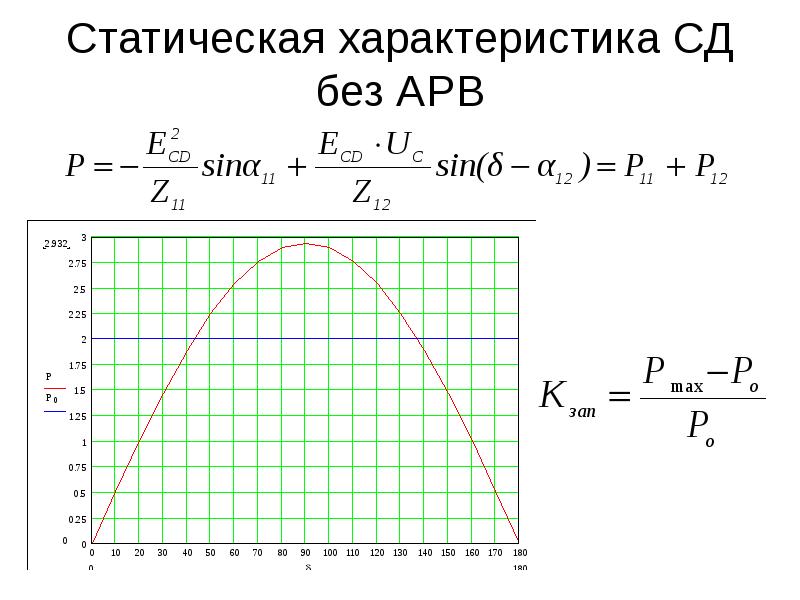

Слайд 7


Статическая характеристика СД без АРВ
Описание слайда:
Статическая характеристика СД без АРВ

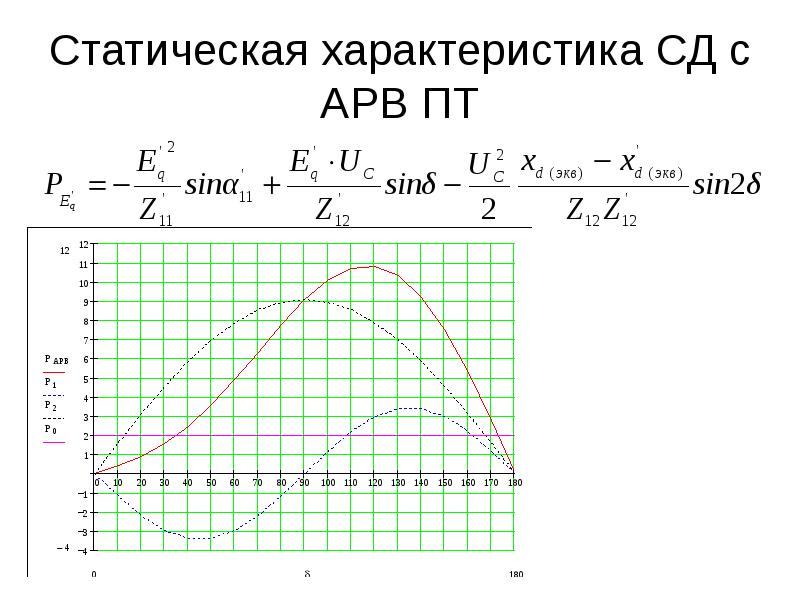

Слайд 8


Статическая характеристика СД с АРВ ПТ
Описание слайда:
Статическая характеристика СД с АРВ ПТ
