Слайд 1

Описание слайда:

Математическое описание ЭЭС при исследовании электромеханических переходных процессов

Слайд 2

Описание слайда:

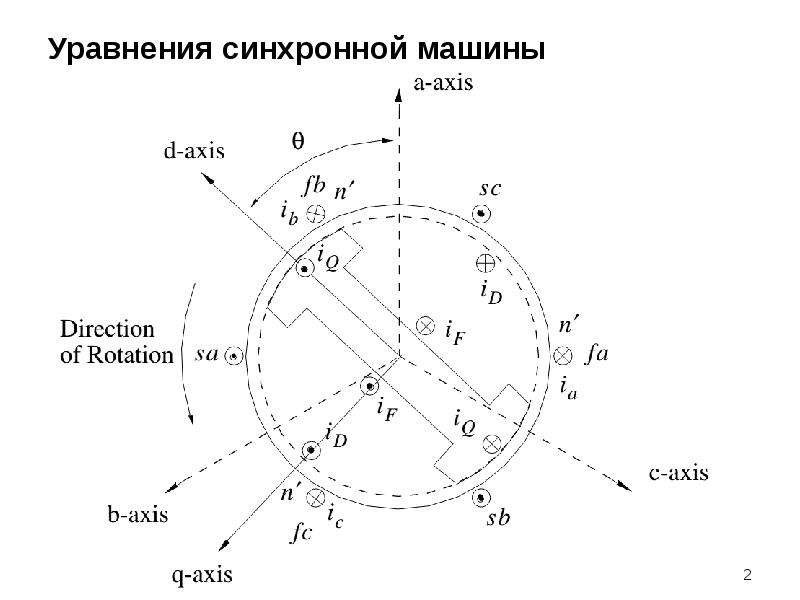

Уравнения синхронной машины

Слайд 3

Описание слайда:

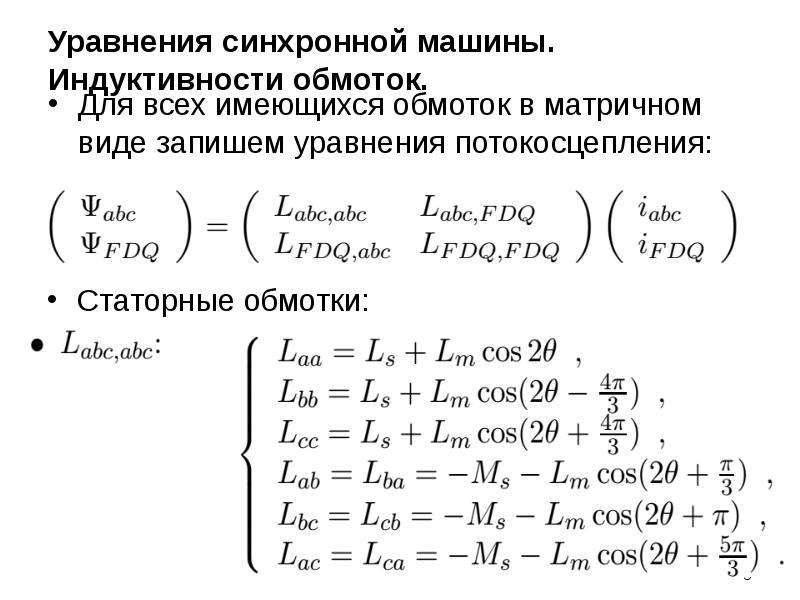

Уравнения синхронной машины. Индуктивности обмоток. Для всех имеющихся обмоток в матричном виде запишем уравнения потокосцепления:

Слайд 4

Описание слайда:

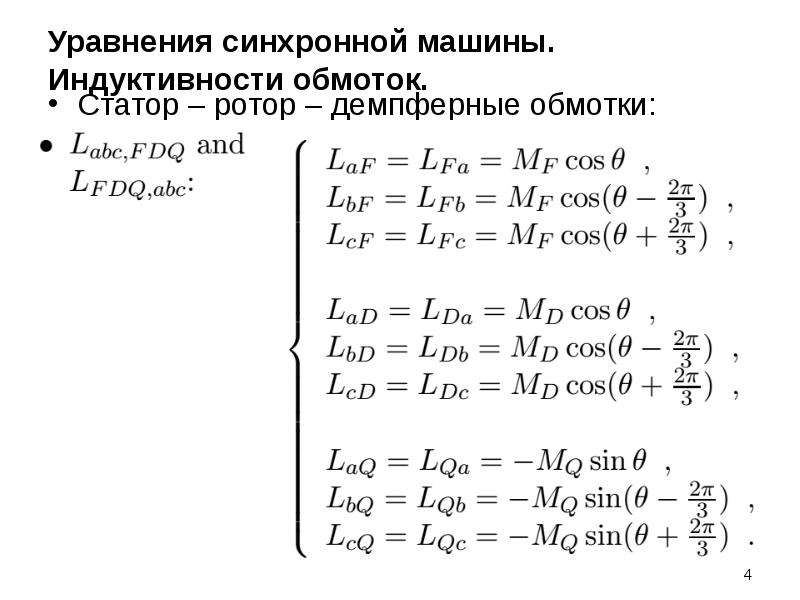

Уравнения синхронной машины. Индуктивности обмоток. Статор – ротор – демпферные обмотки:

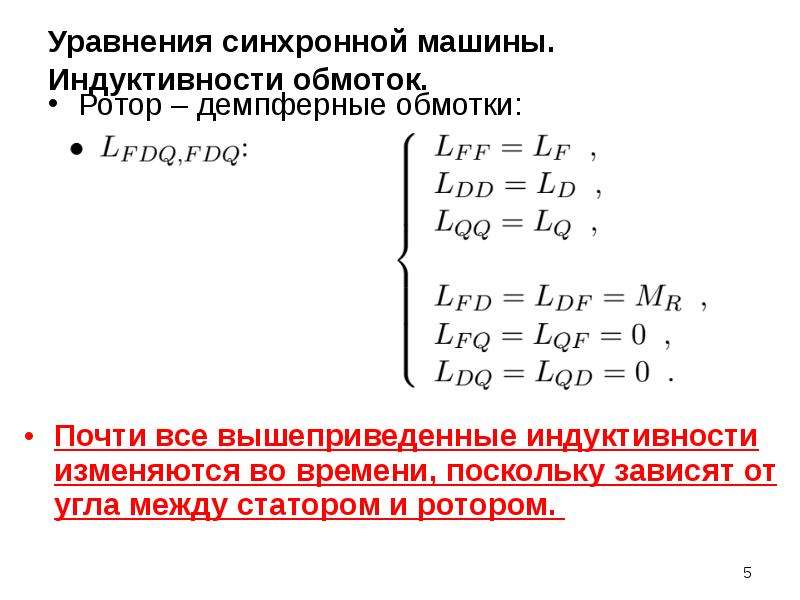

Слайд 5

Описание слайда:

Уравнения синхронной машины. Индуктивности обмоток. Ротор – демпферные обмотки:

Слайд 6

Описание слайда:

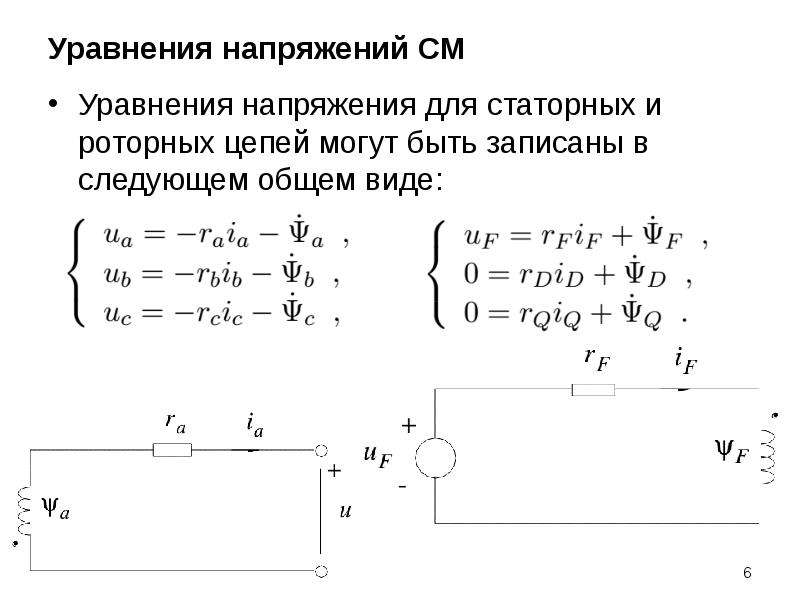

Уравнения напряжений СМ Уравнения напряжения для статорных и роторных цепей могут быть записаны в следующем общем виде:

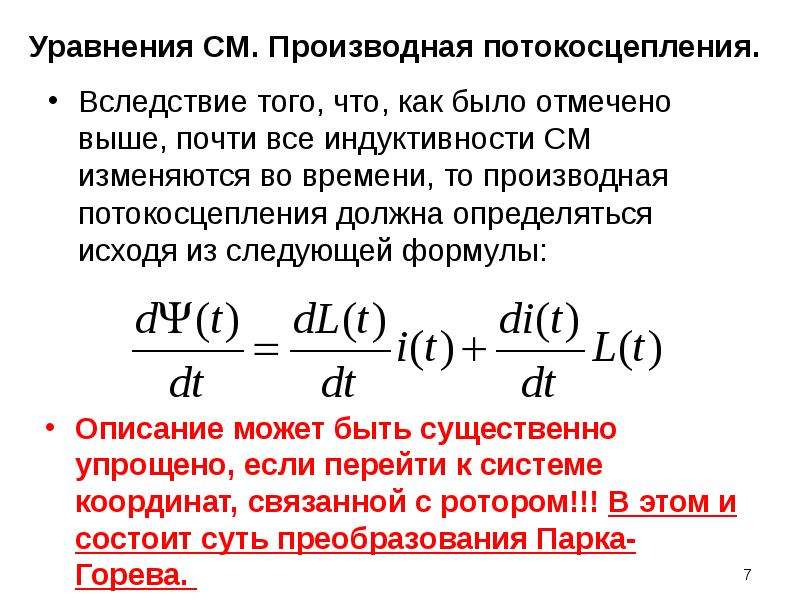

Слайд 7

Описание слайда:

Уравнения СМ. Производная потокосцепления. Вследствие того, что, как было отмечено выше, почти все индуктивности СМ изменяются во времени, то производная потокосцепления должна определяться исходя из следующей формулы:

Слайд 8

Описание слайда:

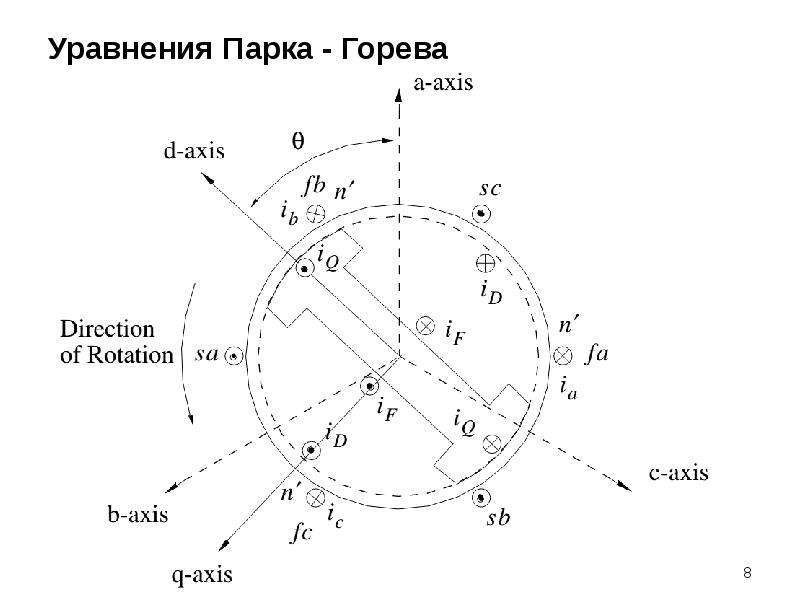

Уравнения Парка - Горева

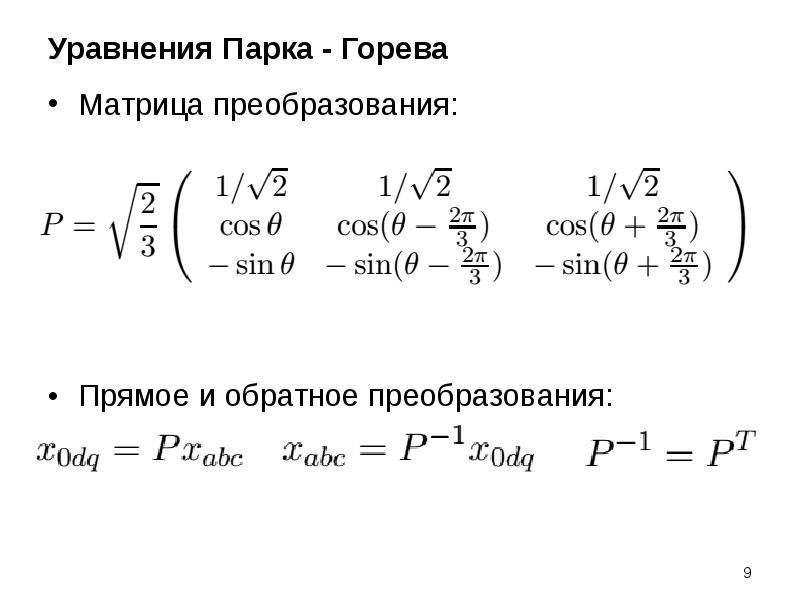

Слайд 9

Описание слайда:

Уравнения Парка - Горева Матрица преобразования:

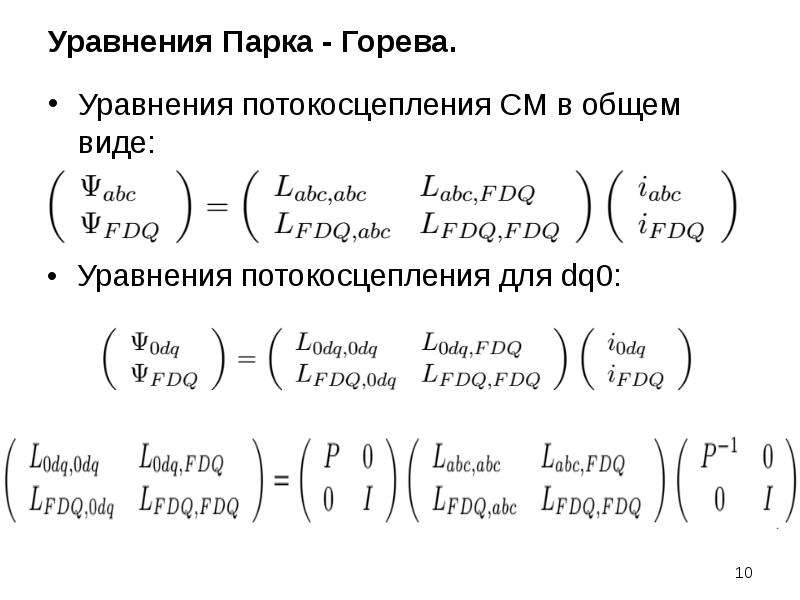

Слайд 10

Описание слайда:

Уравнения Парка - Горева. Уравнения потокосцепления СМ в общем виде:

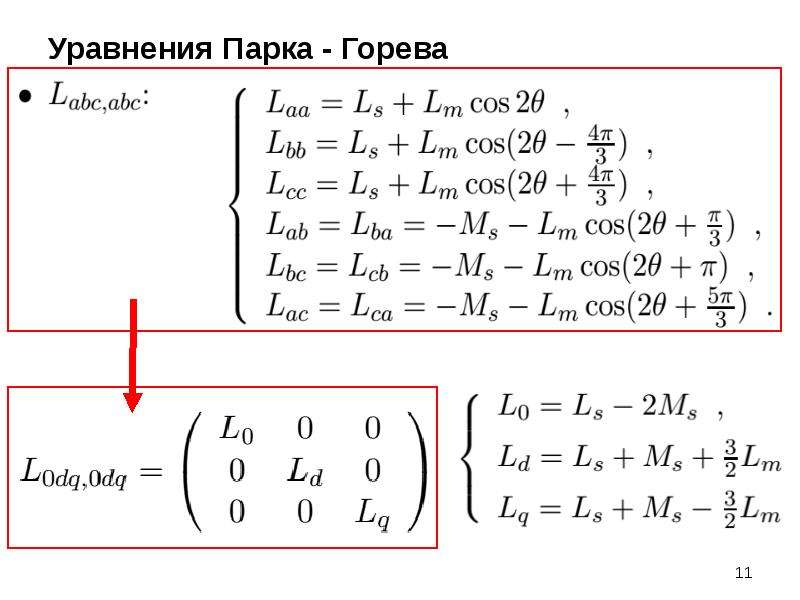

Слайд 11

Описание слайда:

Уравнения Парка - Горева

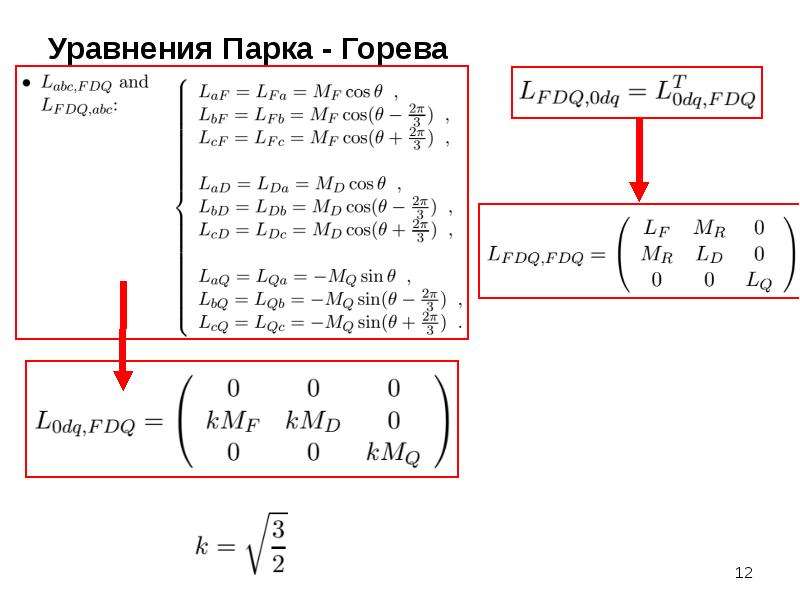

Слайд 12

Описание слайда:

Уравнения Парка - Горева

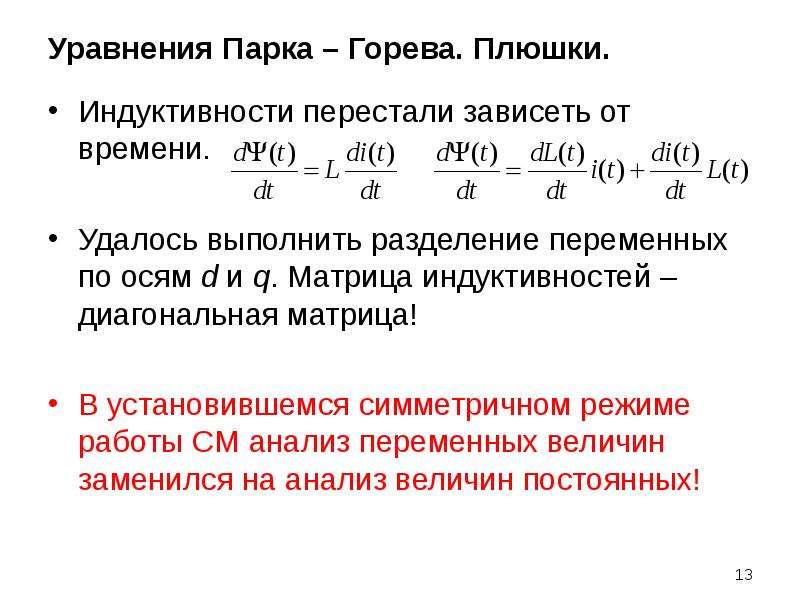

Слайд 13

Описание слайда:

Уравнения Парка – Горева. Плюшки. Индуктивности перестали зависеть от времени. Удалось выполнить разделение переменных по осям d и q. Матрица индуктивностей – диагональная матрица! В установившемся симметричном режиме работы СМ анализ переменных величин заменился на анализ величин постоянных!

Слайд 14

Описание слайда:

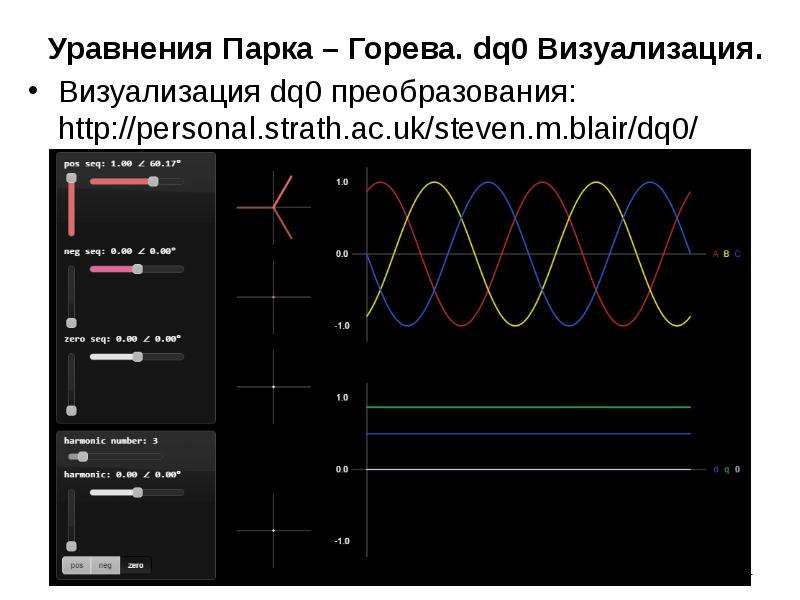

Уравнения Парка – Горева. dq0 Визуализация. Визуализация dq0 преобразования:

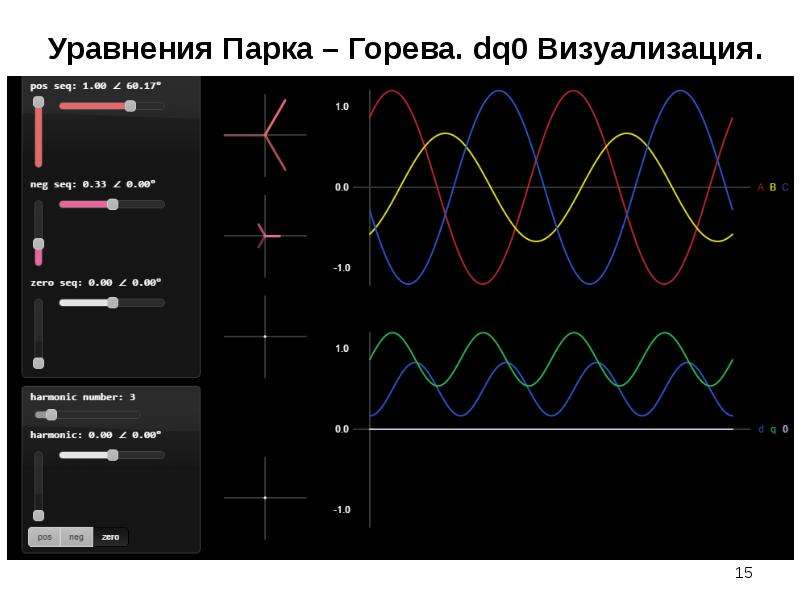

Слайд 15

Описание слайда:

Уравнения Парка – Горева. dq0 Визуализация.

Слайд 16

Описание слайда:

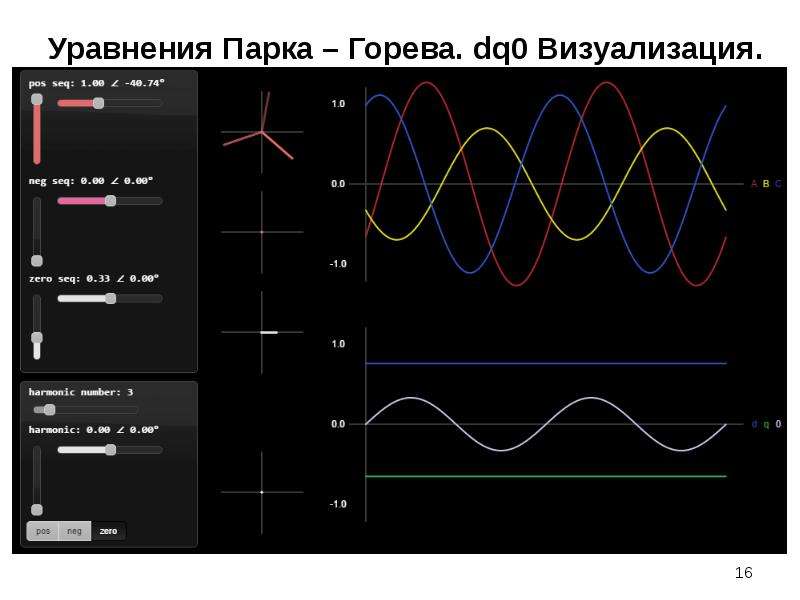

Уравнения Парка – Горева. dq0 Визуализация.

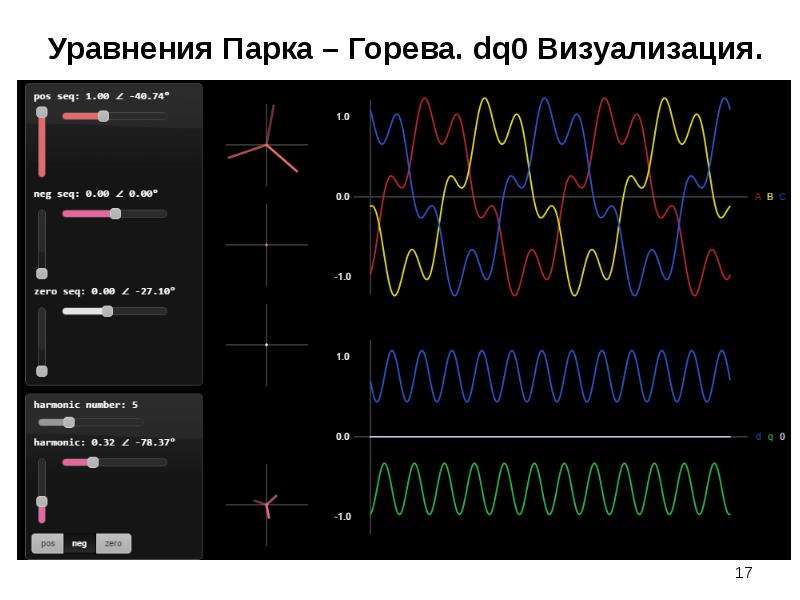

Слайд 17

Описание слайда:

Уравнения Парка – Горева. dq0 Визуализация.

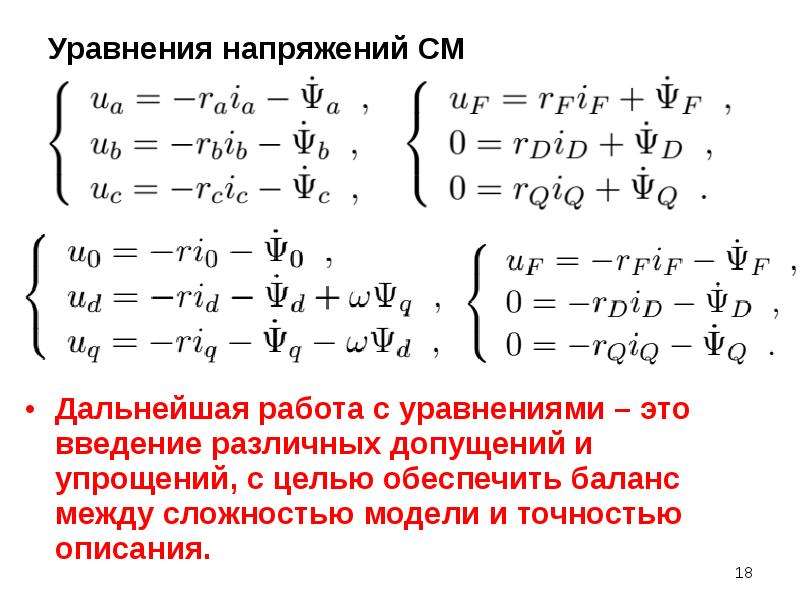

Слайд 18

Описание слайда:

Уравнения напряжений СМ

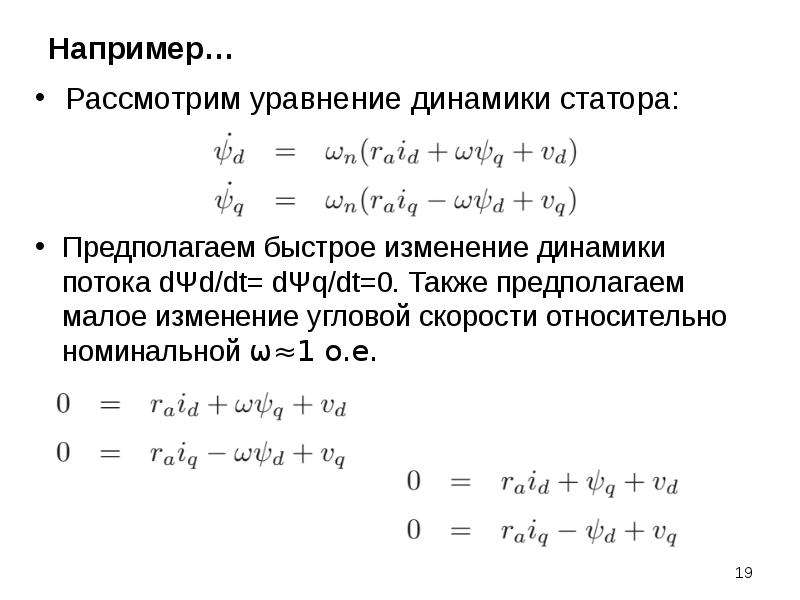

Слайд 19

Описание слайда:

Например… Предполагаем быстрое изменение динамики потока dΨd/dt= dΨq/dt=0. Также предполагаем малое изменение угловой скорости относительно номинальной ω≈1 о.е.
