Слайд 1


6.3.10. ПЕРЕХВАТЫВАЮЩИЕ ДРЕНАЖИ
Описание слайда:
6.3.10. ПЕРЕХВАТЫВАЮЩИЕ ДРЕНАЖИ

Слайд 2


Перехватывающие дренажи Применяются для полного или частичного перехвата грунтовых вод, поступающих на защищаемую территорию со стороны водоразделов,...
Описание слайда:
Перехватывающие дренажи Применяются для полного или частичного перехвата грунтовых вод, поступающих на защищаемую территорию со стороны водоразделов, водохранилищ, массивов орошения и т.п. При этом выделяют головной, отсечной, береговой дренажи. Дренажи такого типа могут быть горизонтальными, вертикальными или комбинированными. Одним из преимуществ перехватывающих дренажей является то, что они обычно устраиваются вне защищаемой территории, что особенно важно при предотвращении подтопления уже застроенных территорий.

Слайд 3

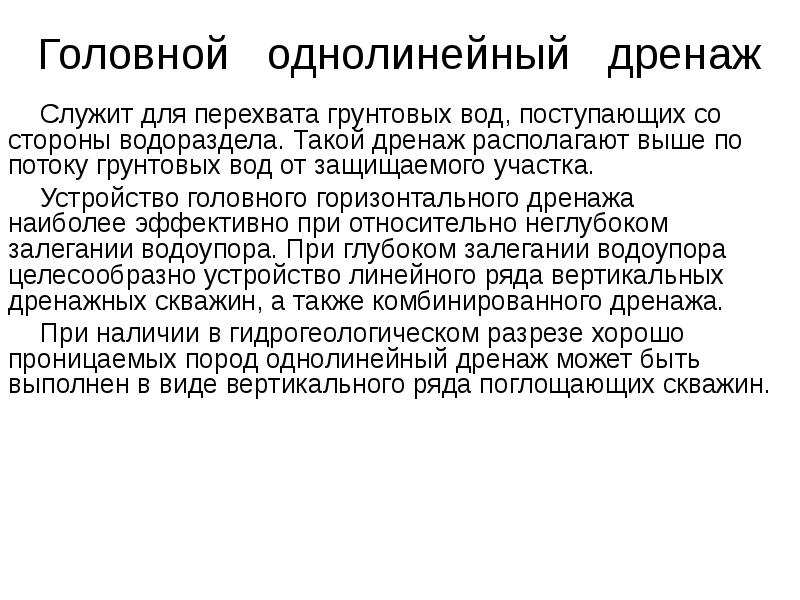

Головной однолинейный дренаж Служит для перехвата грунтовых вод, поступающих со стороны водораздела. Такой дренаж располагают выше по потоку...
Описание слайда:
Головной однолинейный дренаж Служит для перехвата грунтовых вод, поступающих со стороны водораздела. Такой дренаж располагают выше по потоку грунтовых вод от защищаемого участка. Устройство головного горизонтального дренажа наиболее эффективно при относительно неглубоком залегании водоупора. При глубоком залегании водоупора целесообразно устройство линейного ряда вертикальных дренажных скважин, а также комбинированного дренажа. При наличии в гидрогеологическом разрезе хорошо проницаемых пород однолинейный дренаж может быть выполнен в виде вертикального ряда поглощающих скважин.

Слайд 4


Перехватывающие дренажи, слайд №4
Описание слайда:

Слайд 5

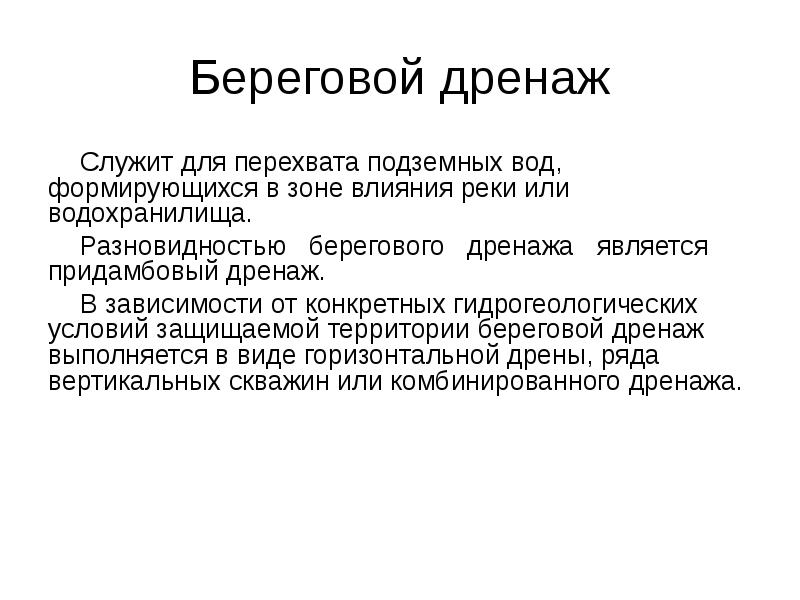

Береговой дренаж Служит для перехвата подземных вод, формирующихся в зоне влияния реки или водохранилища. Разновидностью берегового дренажа является...
Описание слайда:
Береговой дренаж Служит для перехвата подземных вод, формирующихся в зоне влияния реки или водохранилища. Разновидностью берегового дренажа является придамбовый дренаж. В зависимости от конкретных гидрогеологических условий защищаемой территории береговой дренаж выполняется в виде горизонтальной дрены, ряда вертикальных скважин или комбинированного дренажа.

Слайд 6


Перехватывающие дренажи, слайд №6
Описание слайда:

Слайд 7

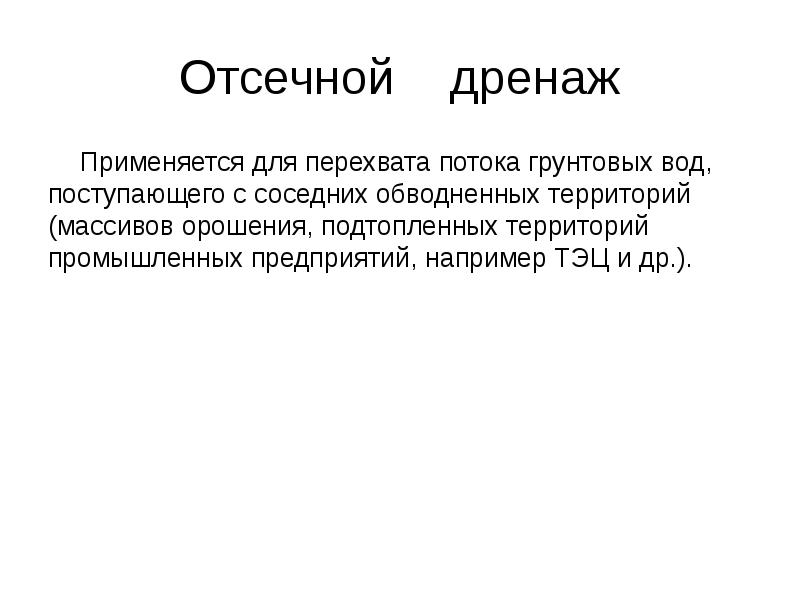

Отсечной дренаж Применяется для перехвата потока грунтовых вод, поступающего с соседних обводненных территорий (массивов орошения, подтопленных...
Описание слайда:
Отсечной дренаж Применяется для перехвата потока грунтовых вод, поступающего с соседних обводненных территорий (массивов орошения, подтопленных территорий промышленных предприятий, например ТЭЦ и др.).
