Слайд 1

Описание слайда:

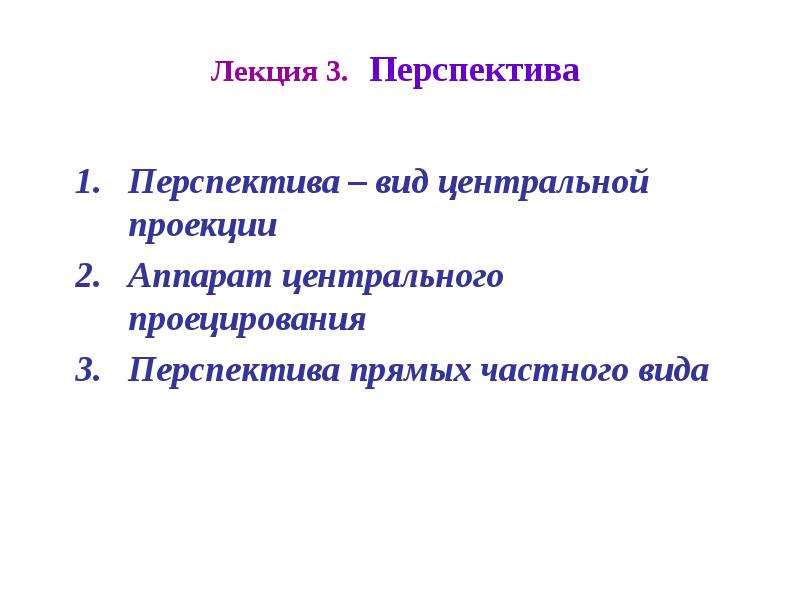

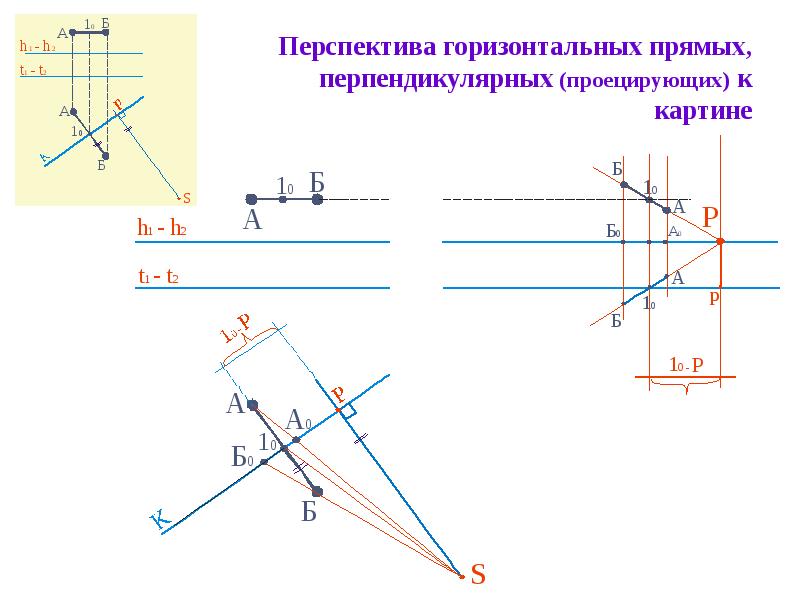

Лекция 3. Перспектива Перспектива – вид центральной проекции Аппарат центрального проецирования Перспектива прямых частного вида

Слайд 2

Описание слайда:

Центральная проекция

Слайд 3

Описание слайда:

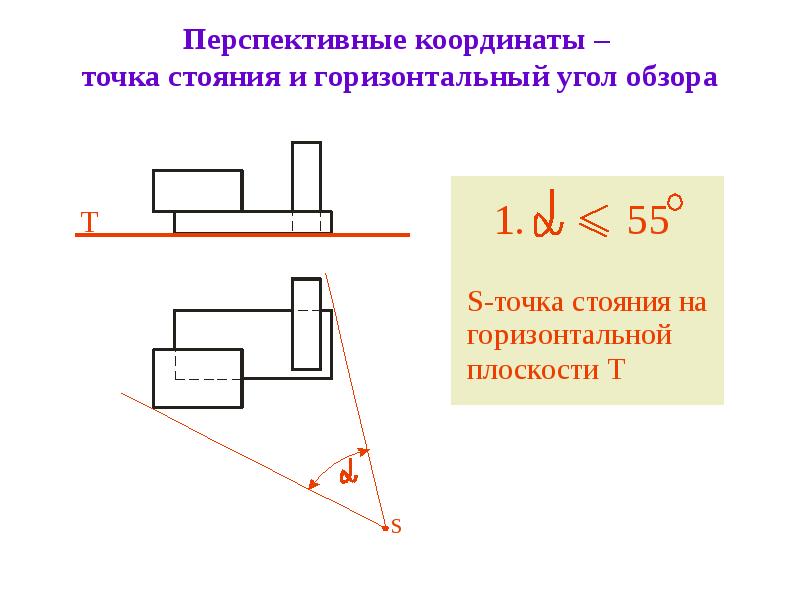

Перспективные координаты – точка стояния и горизонтальный угол обзора

Слайд 4

Описание слайда:

Перспективные координаты – главный луч, картина, линия горизонта

Слайд 5

Описание слайда:

Перспективные координаты – вертикальный угол

Слайд 6

Описание слайда:

Реквизиты для построения перспективы

Слайд 7

Описание слайда:

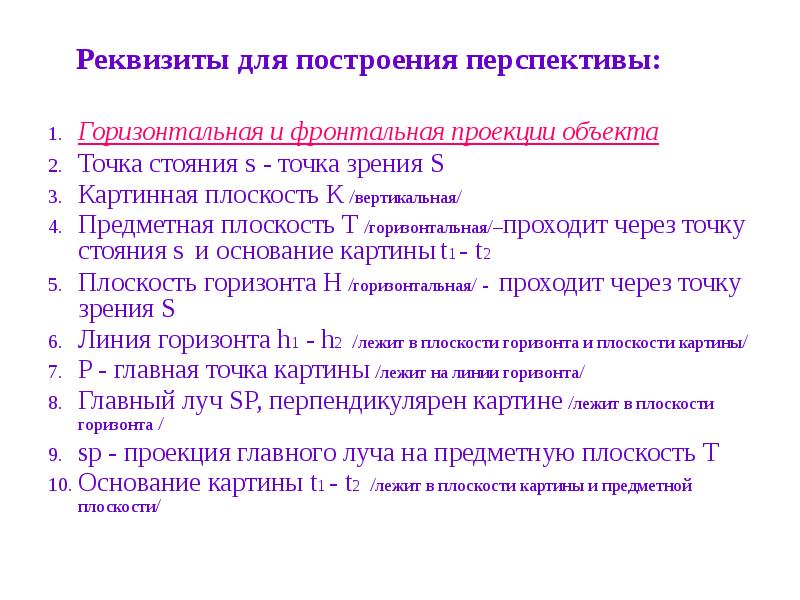

Реквизиты для построения перспективы: Реквизиты для построения перспективы: 1. Горизонтальная и фронтальная проекции объекта 2. Точка стояния S - точка зрения S 3. Картинная плоскость К /вертикальная/ 4. Предметная плоскость Т /горизонтальная/–проходит через точку стояния S и основание картины t1 - t2 5. Плоскость горизонта Н /горизонтальная/ - проходит через точку зрения S 6. Линия горизонта h1 - h2 /лежит в плоскости горизонта и плоскости картины/ 7. P - главная точка картины /лежит на линии горизонта/ 8. Главный луч SP, перпендикулярен картине /лежит в плоскости горизонта / 9. sp - проекция главного луча на предметную плоскость Т 10. Основание картины t1 - t2 /лежит в плоскости картины и предметной плоскости/
