Слайд 1

Описание слайда:

ПЛАСТОВЫЕ ГАЗЫ, КОНДЕНСАТЫ, ГАЗОГИДРАТЫ

Слайд 2

Описание слайда:

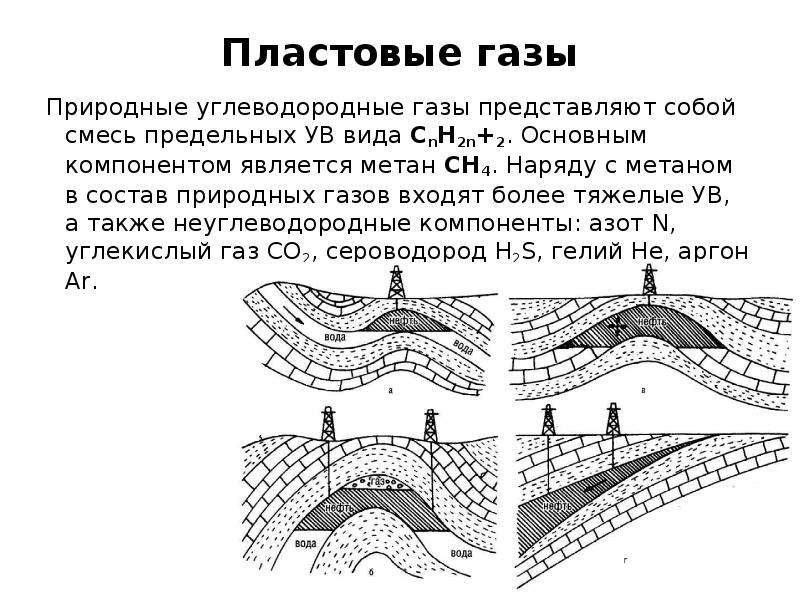

Пластовые газы Природные углеводородные газы представляют собой смесь предельных УВ вида СnН2n+2. Основным компонентом является метан СН4. Наряду с метаном в состав природных газов входят более тяжелые УВ, а также неуглеводородные компоненты: азот N, углекислый газ СО2, сероводород H2S, гелий Не, аргон Аr.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

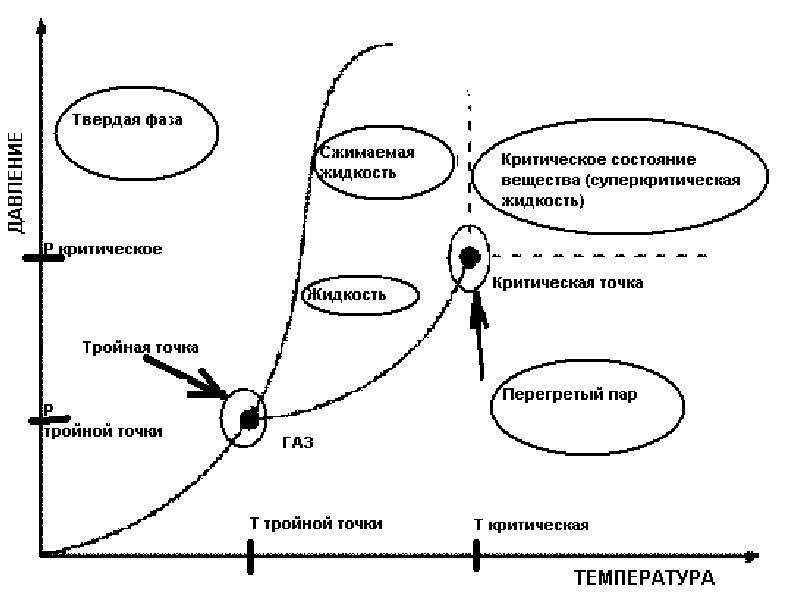

Диаграмма фазового состояния чистого этана (по Ш.К. Гиматудинову):

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

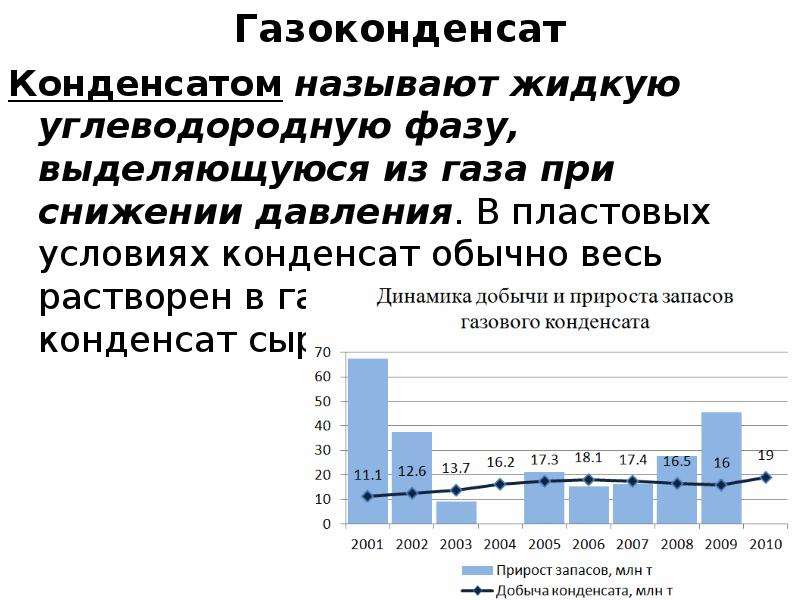

Газоконденсат Конденсатом называют жидкую углеводородную фазу, выделяющуюся из газа при снижении давления. В пластовых условиях конденсат обычно весь растворен в газе. Различают конденсат сырой и стабильный.

Слайд 7

Описание слайда:

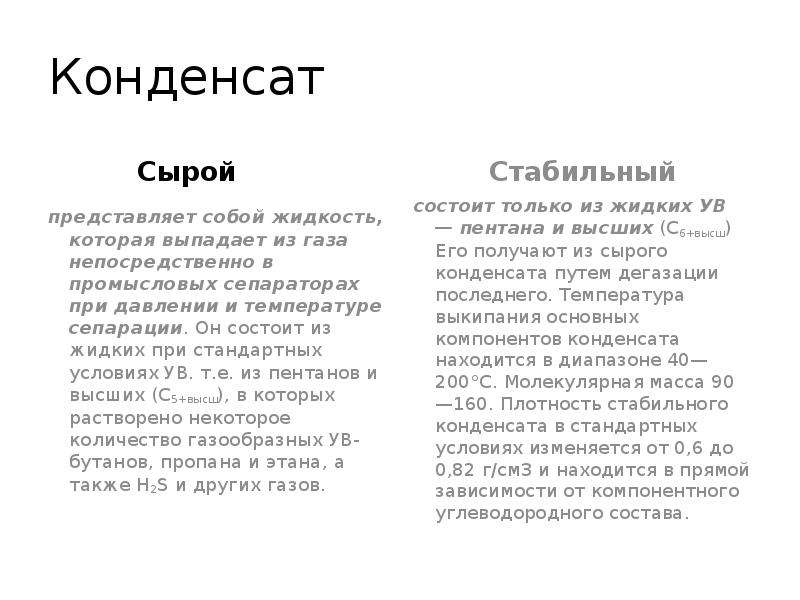

Конденсат Сырой

Слайд 8

Описание слайда:

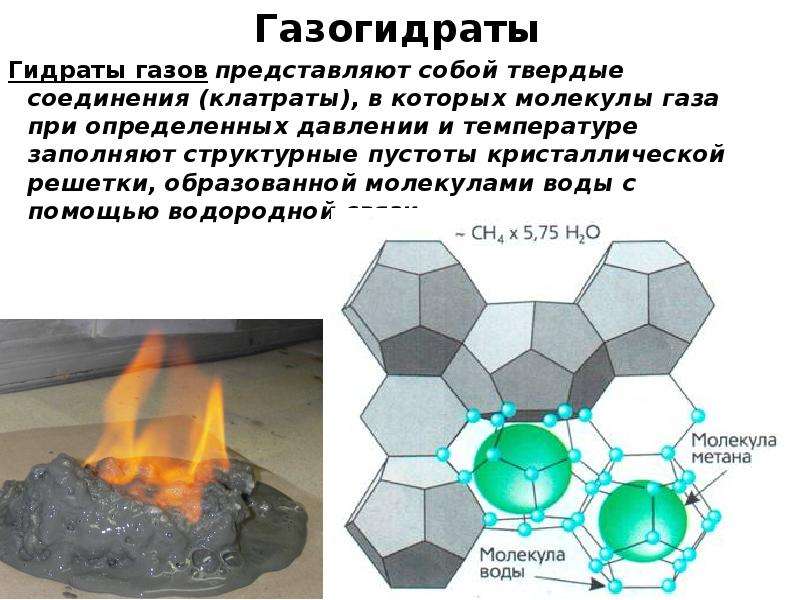

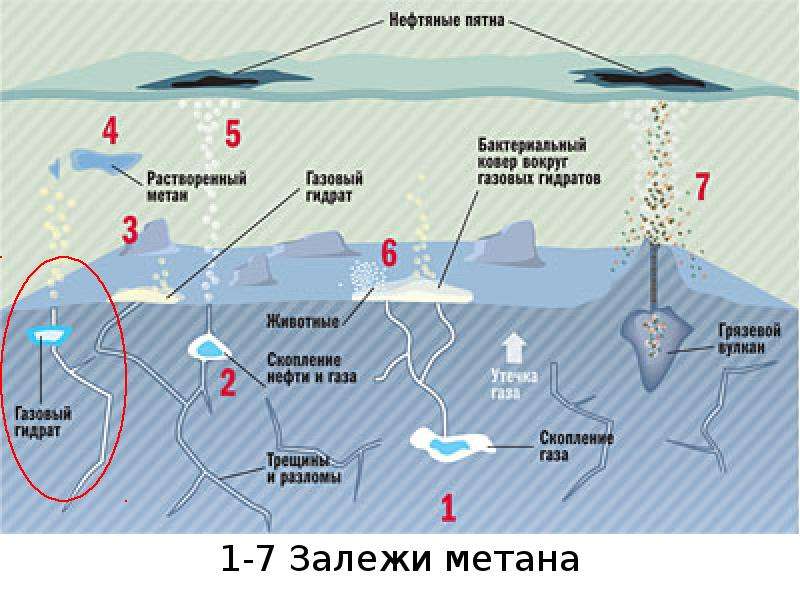

Газогидраты Гидраты газов представляют собой твердые соединения (клатраты), в которых молекулы газа при определенных давлении и температуре заполняют структурные пустоты кристаллической решетки, образованной молекулами воды с помощью водородной связи.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

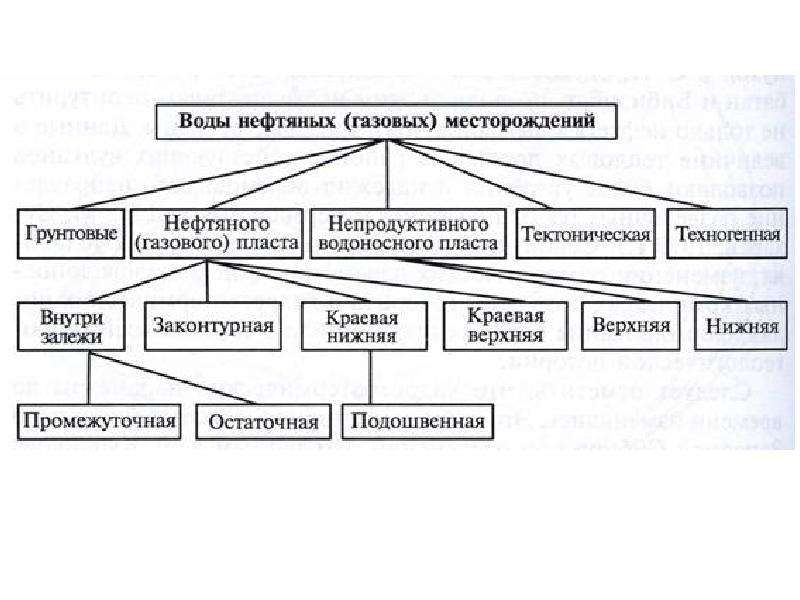

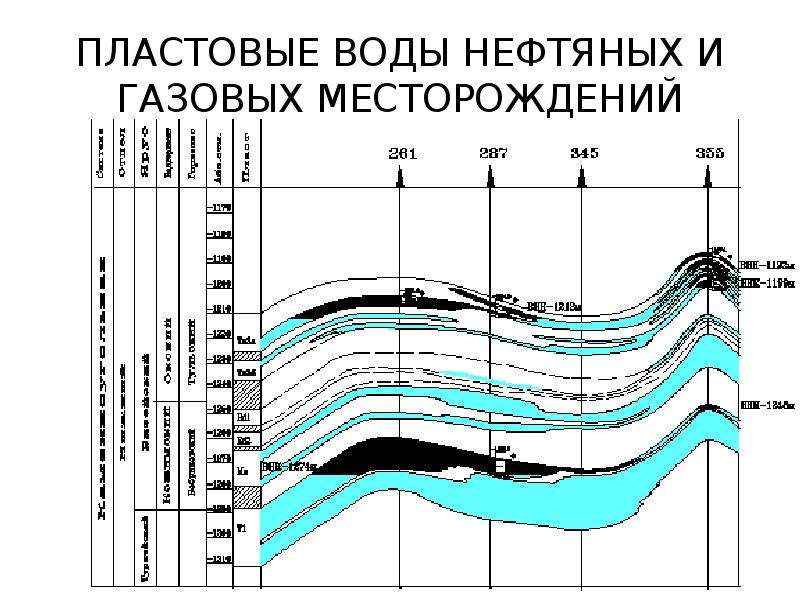

ПЛАСТОВЫЕ ВОДЫ НЕФТЯНЫХ И ГАЗОВЫХ МЕСТОРОЖДЕНИЙ

Слайд 12

Описание слайда:

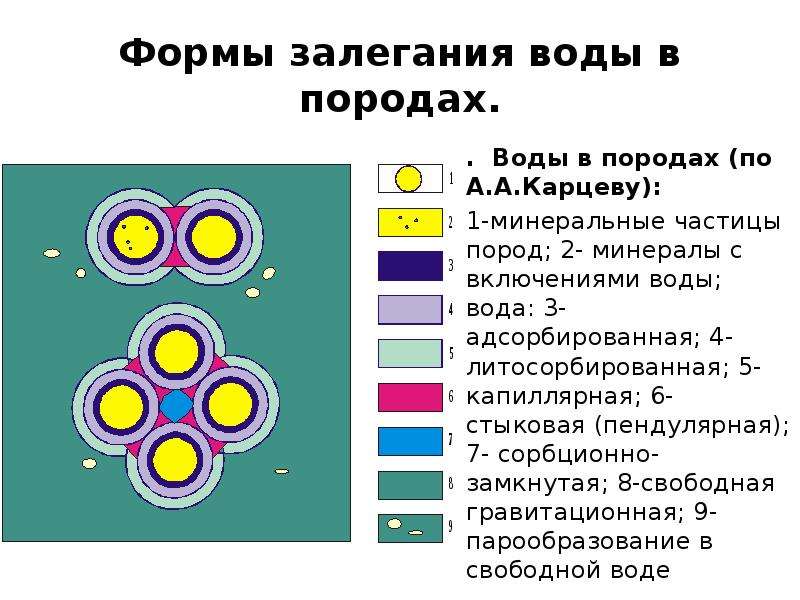

Формы залегания воды в породах. . Воды в породах (по А.А.Карцеву): 1-минеральные частицы пород; 2- минералы с включениями воды; вода: 3-адсорбированная; 4-литосорбированная; 5-капиллярная; 6-стыковая (пендулярная); 7- сорбционно-замкнутая; 8-свободная гравитационная; 9-парообразование в свободной воде

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

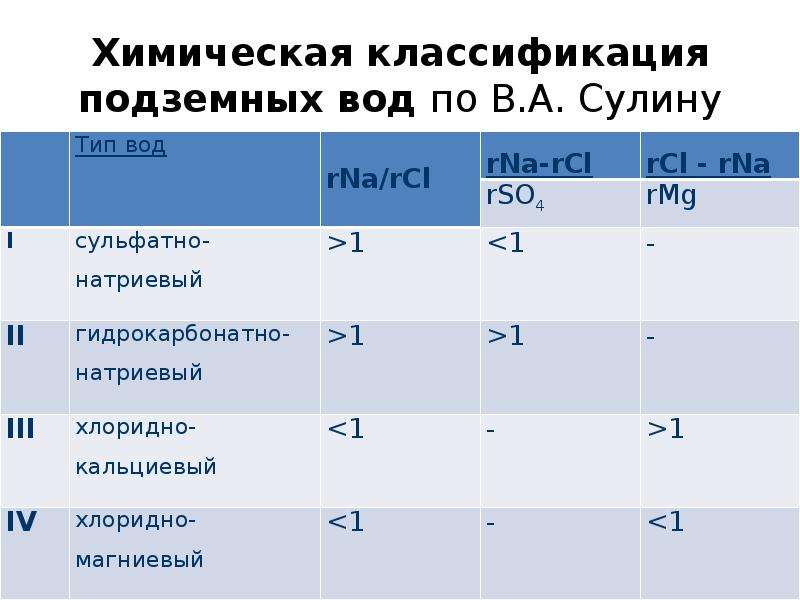

Химическая классификация подземных вод по В.А. Сулину

Слайд 15

Описание слайда:

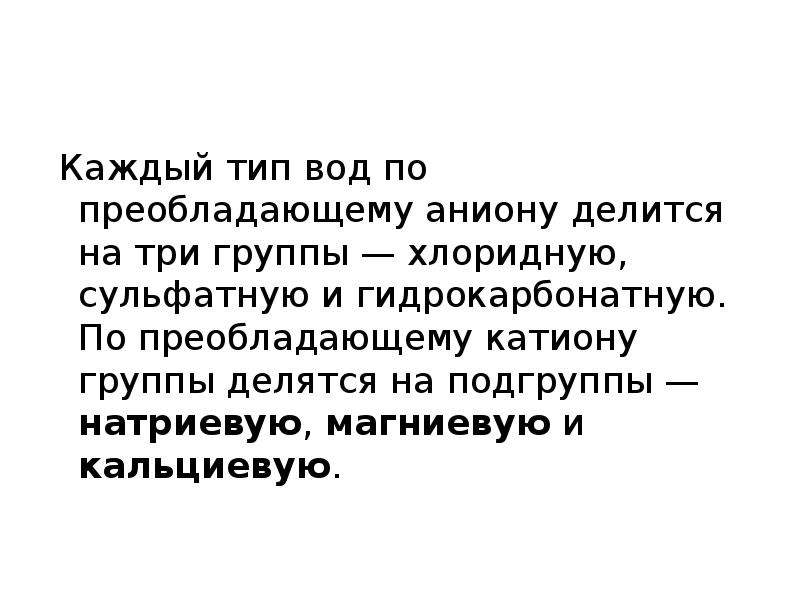

Каждый тип вод по преобладающему аниону делится на три группы — хлоридную, сульфатную и гидрокарбонатную. По преобладающему катиону группы делятся на подгруппы — натриевую, магниевую и кальциевую.

Слайд 16

Описание слайда:

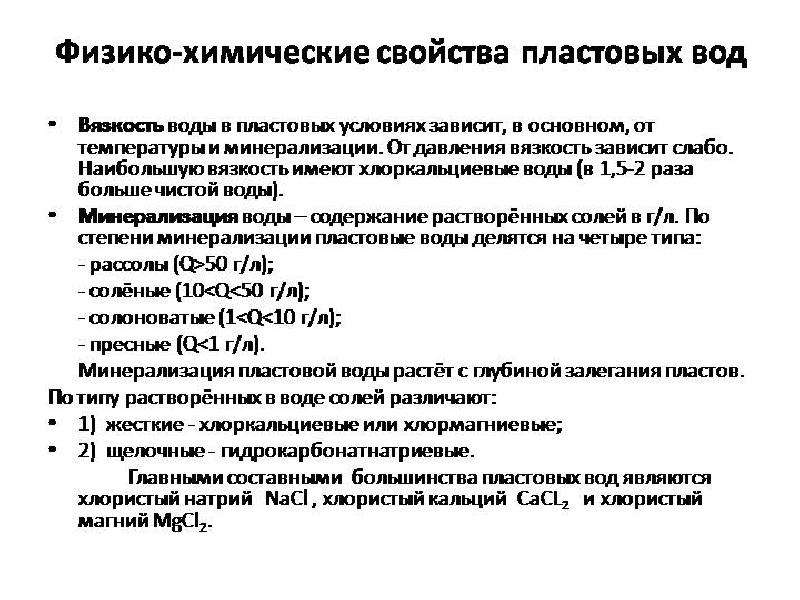

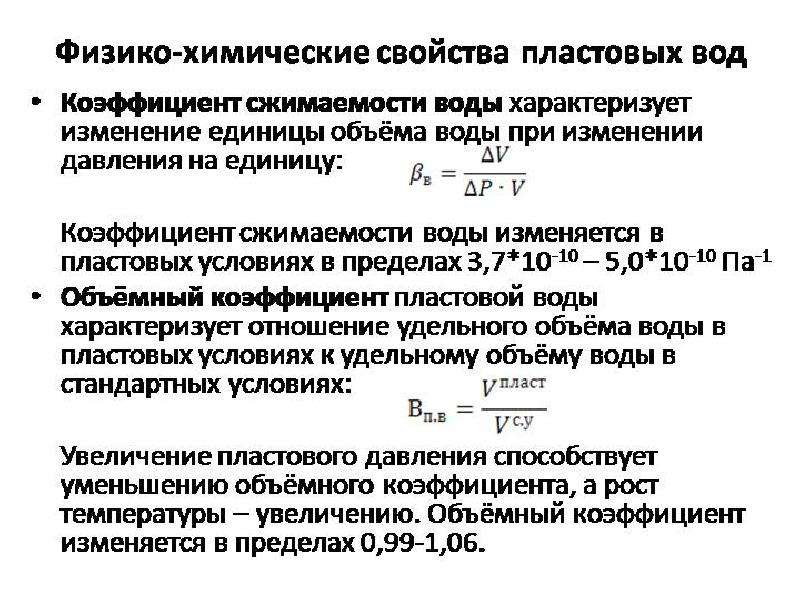

Физические свойства пластовых вод Минерализация воды: С1- , SO42- , НСО3-, Na+, Са2+, Мg2+

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

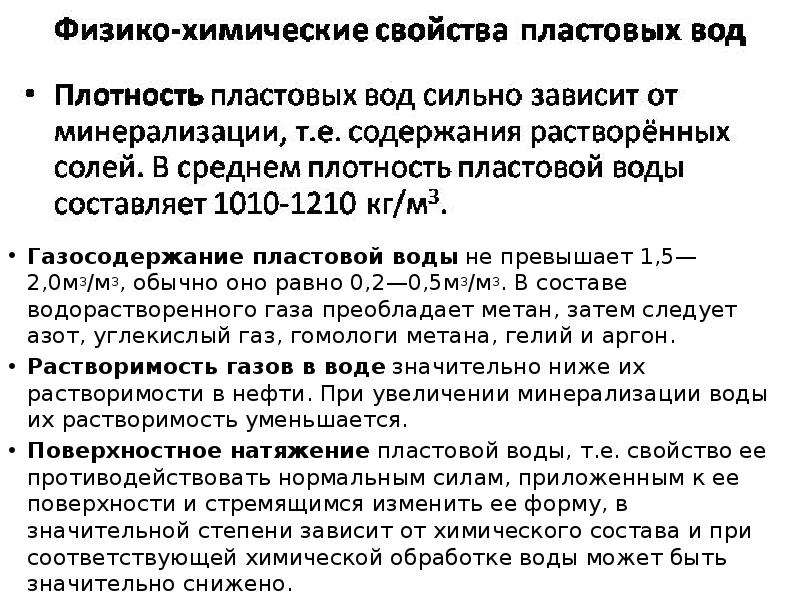

Газосодержание пластовой воды не превышает 1,5— 2,0м3/м3, обычно оно равно 0,2—0,5м3/м3. В составе водорастворенного газа преобладает метан, затем следует азот, углекислый газ, гомологи метана, гелий и аргон. Растворимость газов в воде значительно ниже их растворимости в нефти. При увеличении минерализации воды их растворимость уменьшается. Поверхностное натяжение пластовой воды, т.е. свойство ее противодействовать нормальным силам, приложенным к ее поверхности и стремящимся изменить ее форму, в значительной степени зависит от химического состава и при соответствующей химической обработке воды может быть значительно снижено.

Слайд 19

Описание слайда:

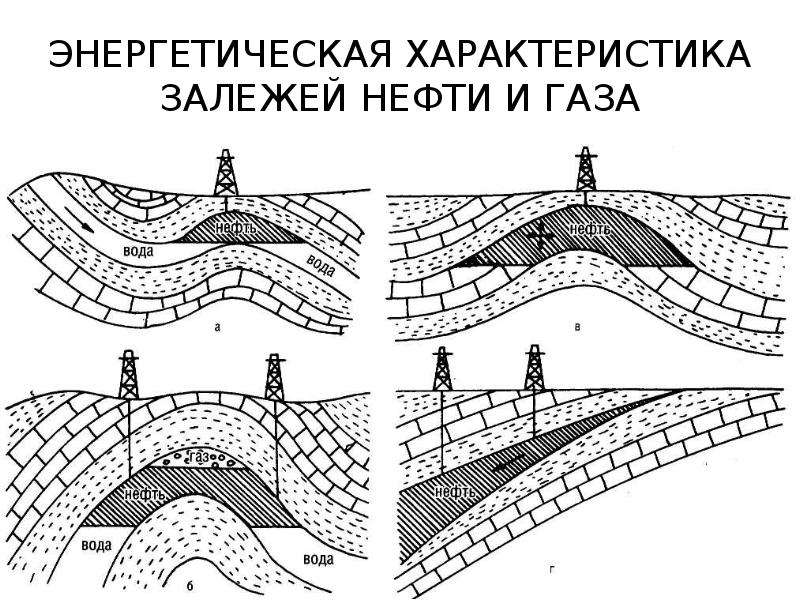

ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ЗАЛЕЖЕЙ НЕФТИ И ГАЗА

Слайд 20

Описание слайда:

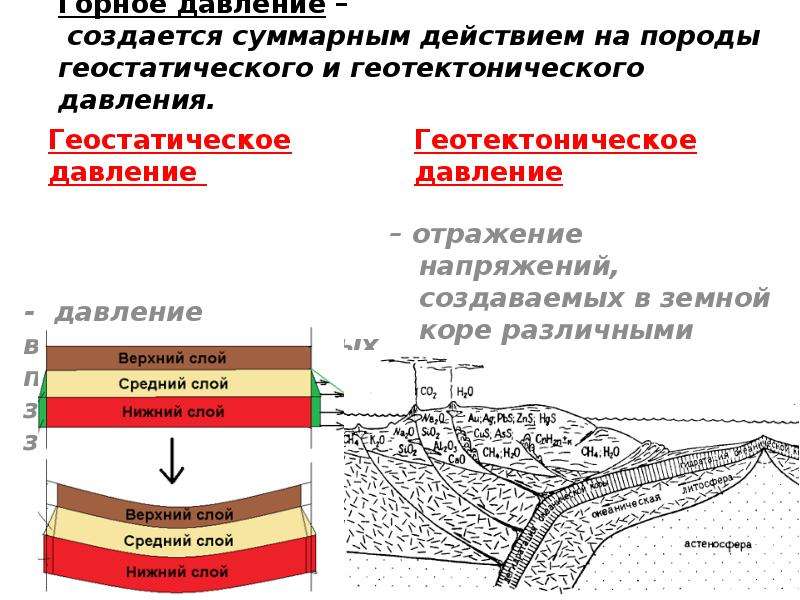

Горное давление – создается суммарным действием на породы геостатического и геотектонического давления. Геостатическое давление

Слайд 21

Описание слайда:

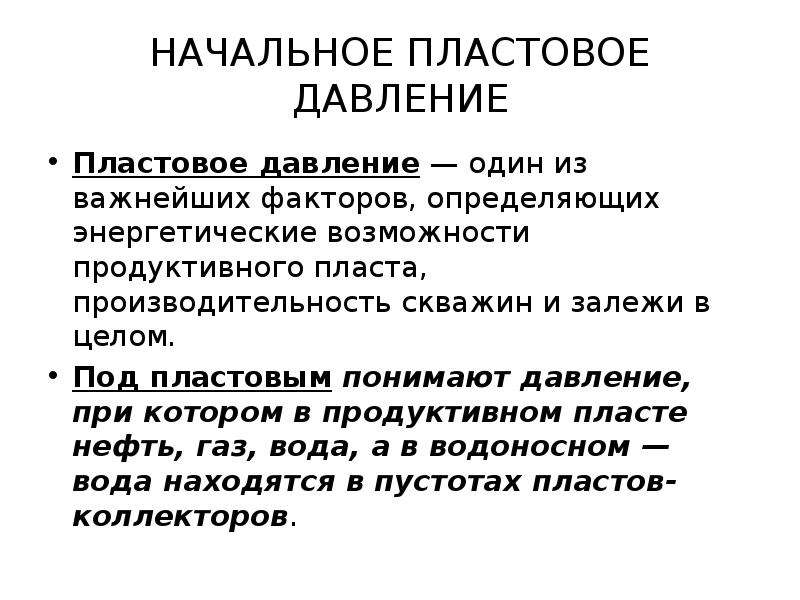

НАЧАЛЬНОЕ ПЛАСТОВОЕ ДАВЛЕНИЕ Пластовое давление — один из важнейших факторов, определяющих энергетические возможности продуктивного пласта, производительность скважин и залежи в целом. Под пластовым понимают давление, при котором в продуктивном пласте нефть, газ, вода, а в водоносном — вода находятся в пустотах пластов-коллекторов.

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

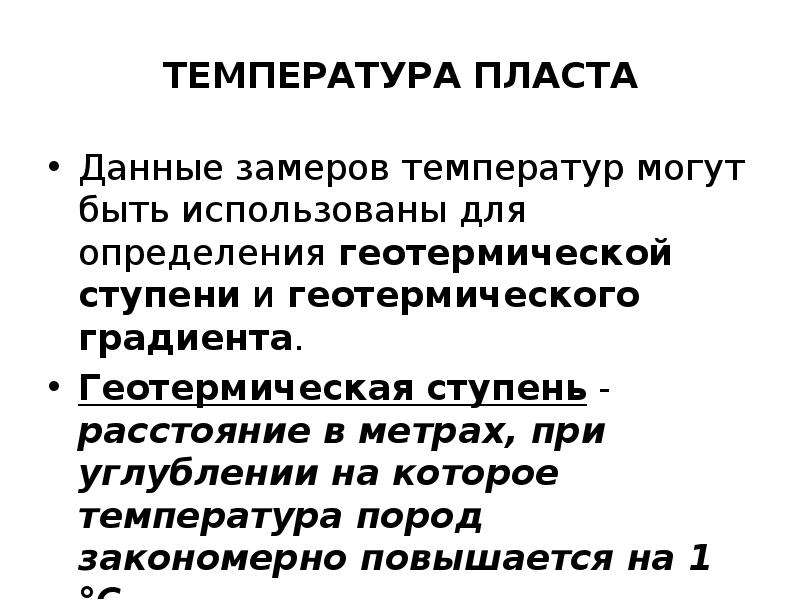

ТЕМПЕРАТУРА ПЛАСТА Данные замеров температур могут быть использованы для определения геотермической ступени и геотермического градиента. Геотермическая ступень - расстояние в метрах, при углублении на которое температура пород закономерно повышается на 1 °С.

Слайд 24

Описание слайда:

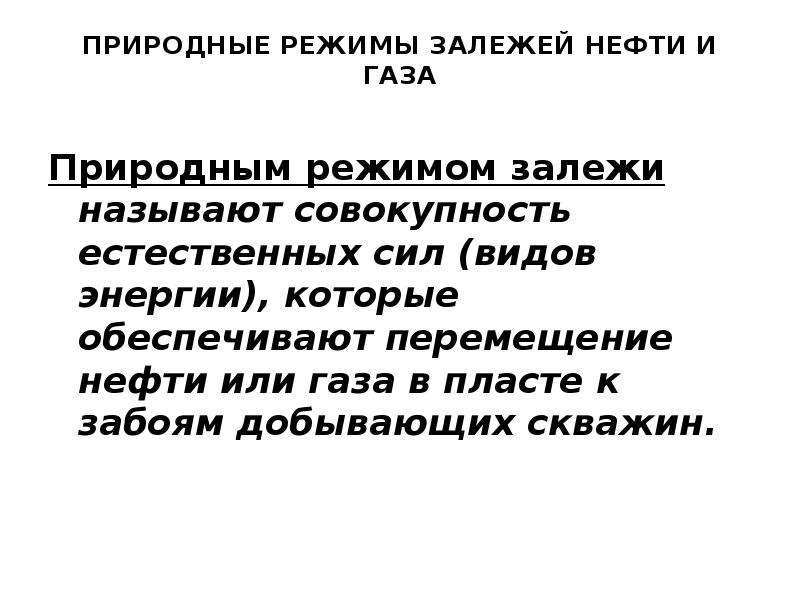

ПРИРОДНЫЕ РЕЖИМЫ ЗАЛЕЖЕЙ НЕФТИ И ГАЗА Природным режимом залежи называют совокупность естественных сил (видов энергии), которые обеспечивают перемещение нефти или газа в пласте к забоям добывающих скважин.
