Слайд 1

Описание слайда:

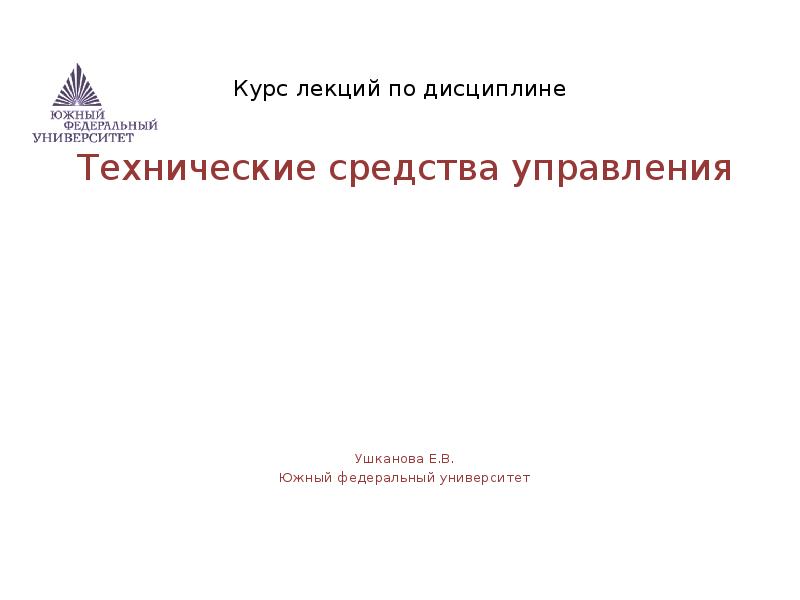

Курс лекций по дисциплине Технические средства управления Ушканова Е.В. Южный федеральный университет

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

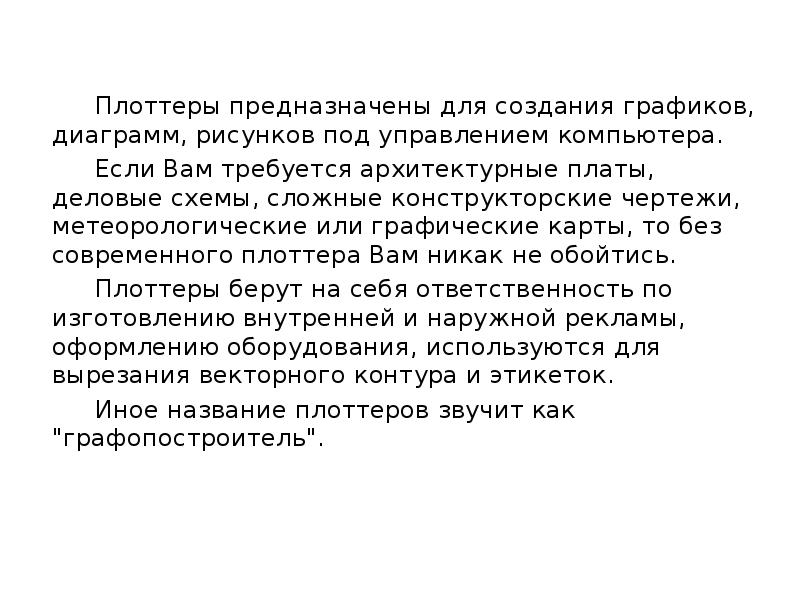

Плоттеры предназначены для создания графиков, диаграмм, рисунков под управлением компьютера. Плоттеры предназначены для создания графиков, диаграмм, рисунков под управлением компьютера. Если Вам требуется архитектурные платы, деловые схемы, сложные конструкторские чертежи, метеорологические или графические карты, то без современного плоттера Вам никак не обойтись. Плоттеры берут на себя ответственность по изготовлению внутренней и наружной рекламы, оформлению оборудования, используются для вырезания векторного контура и этикеток. Иное название плоттеров звучит как "графопостроитель".

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

С широким распространением струйных и лазерных принтеров с высокой разрешающей способностью, удешевлением компьютерной памяти и скоростью обработки растровых цветных изображений, графопостроители с пером практически исчезли из обихода. С широким распространением струйных и лазерных принтеров с высокой разрешающей способностью, удешевлением компьютерной памяти и скоростью обработки растровых цветных изображений, графопостроители с пером практически исчезли из обихода.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

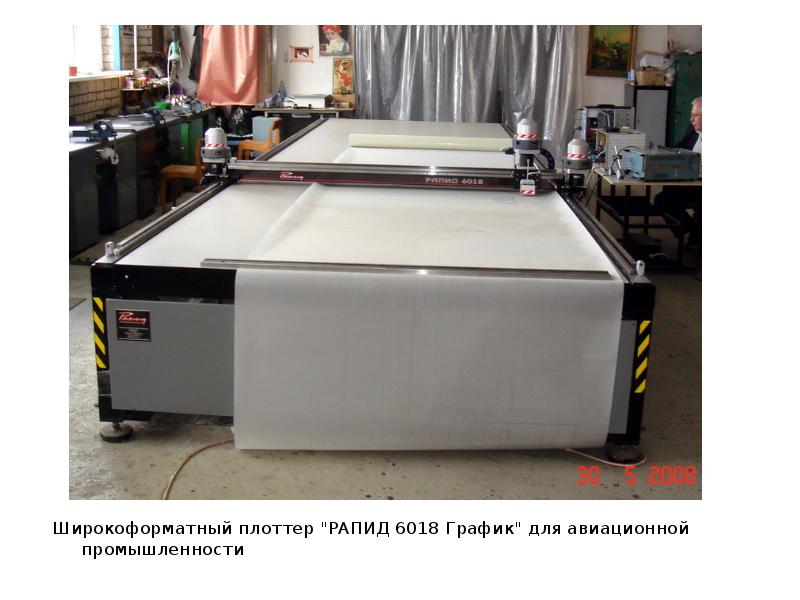

Широкоформатный плоттер "РАПИД 6018 График" для авиационной промышленности Широкоформатный плоттер "РАПИД 6018 График" для авиационной промышленности

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

На перьевых плоттерах традиционно выводят графические изображения, получаемые в системах автоматизированного проектирования, например AutoCAD, в которых чертежи состоят из линий, что соответствует принципу создания изображения векторным плоттером. На перьевых плоттерах традиционно выводят графические изображения, получаемые в системах автоматизированного проектирования, например AutoCAD, в которых чертежи состоят из линий, что соответствует принципу создания изображения векторным плоттером. Карандашно-перьевые плоттеры являются разновидностью перьевых. Они отличаются возможностью установки специального пишущего узла, в котором используются обычные карандашные грифели. Такие плоттеры имеют преимущество перед перьевыми, карандашные грифели не высыхают, они дешевы и продаются в любых канцелярских магазинах.

Слайд 15

Описание слайда:

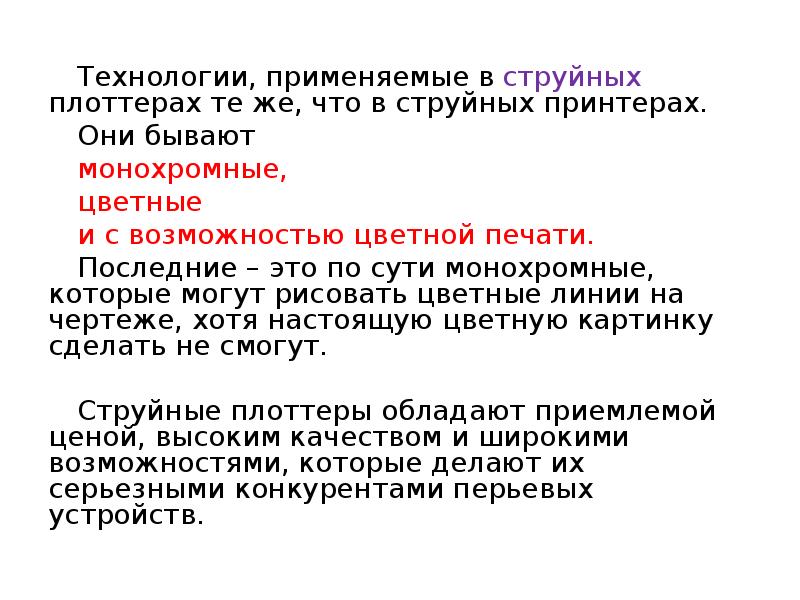

Технологии, применяемые в струйных плоттерах те же, что в струйных принтерах. Технологии, применяемые в струйных плоттерах те же, что в струйных принтерах. Они бывают монохромные, цветные и с возможностью цветной печати. Последние – это по сути монохромные, которые могут рисовать цветные линии на чертеже, хотя настоящую цветную картинку сделать не смогут. Струйные плоттеры обладают приемлемой ценой, высоким качеством и широкими возможностями, которые делают их серьезными конкурентами перьевых устройств.

Слайд 16

Описание слайда:

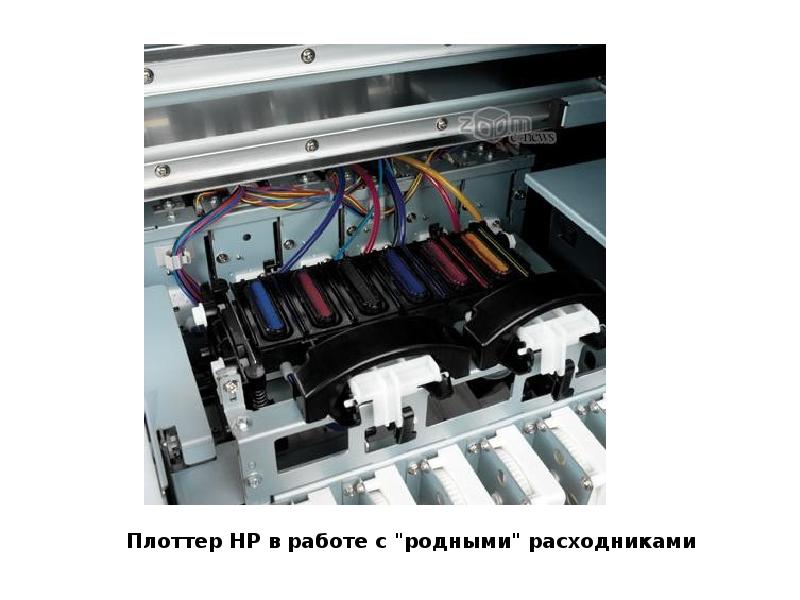

Плоттер HP в работе с "родными" расходниками Плоттер HP в работе с "родными" расходниками

Слайд 17

Описание слайда:

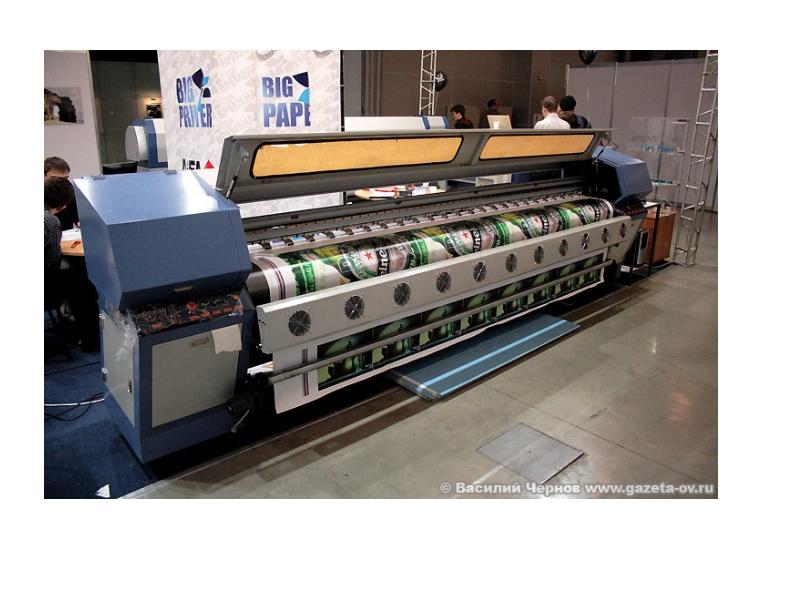

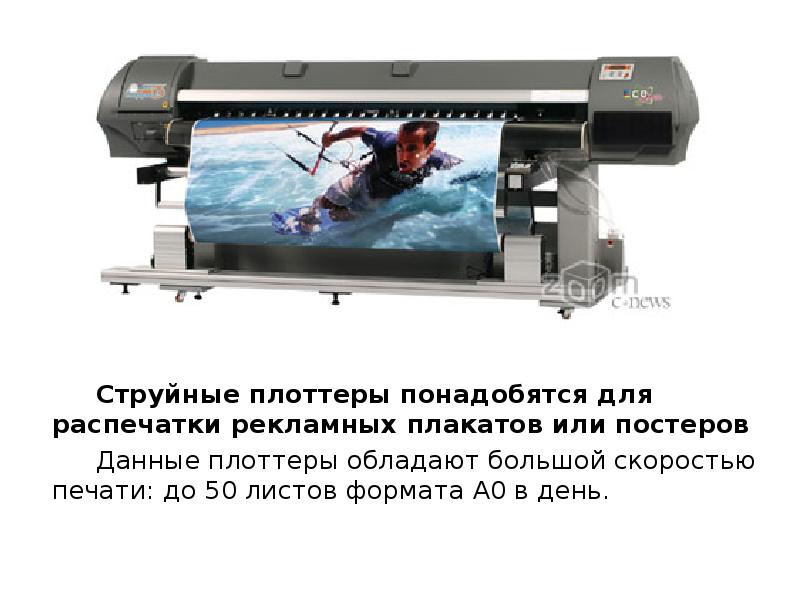

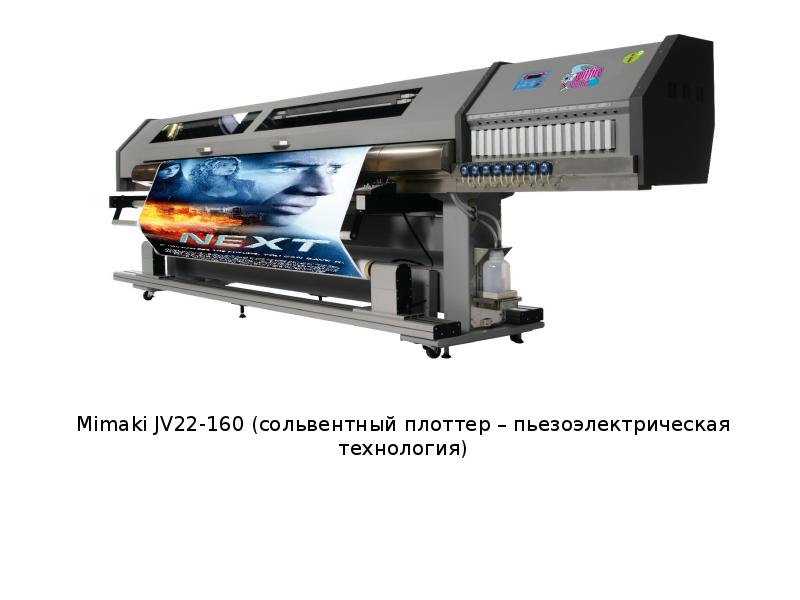

Струйные плоттеры понадобятся для распечатки рекламных плакатов или постеров Струйные плоттеры понадобятся для распечатки рекламных плакатов или постеров Данные плоттеры обладают большой скоростью печати: до 50 листов формата А0 в день.

Слайд 18

Описание слайда:

Для получения цветного изображения используются плоттеры на основе термопередачи. Для получения цветного изображения используются плоттеры на основе термопередачи. За один проход наносится один цвет. Полноцветное изображение создается за несколько проходов.

Слайд 19

Описание слайда:

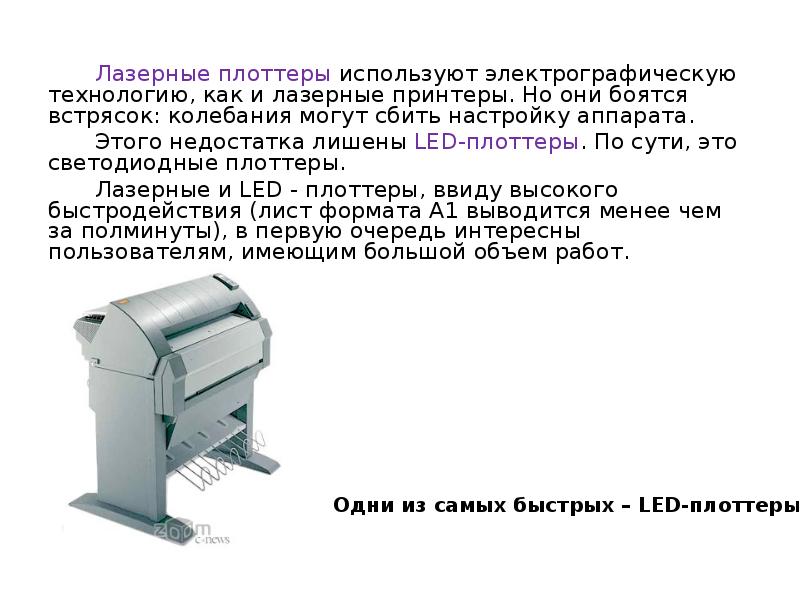

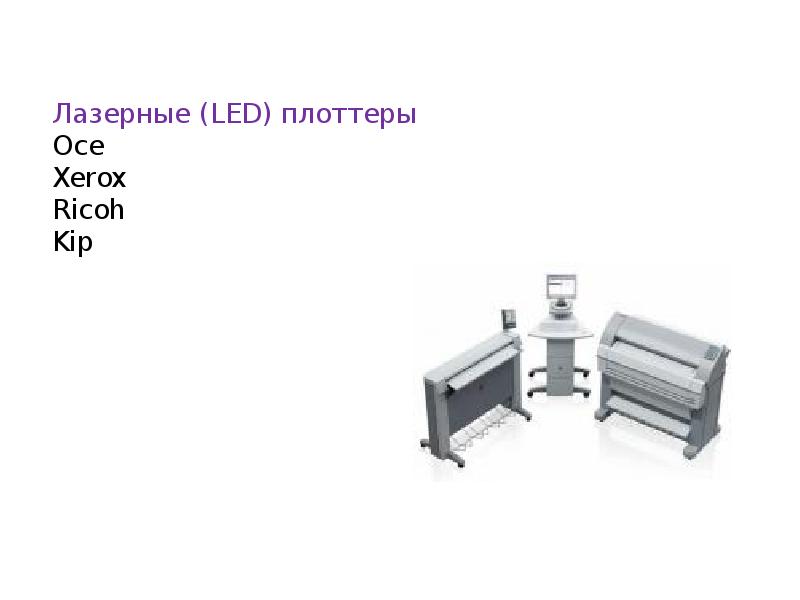

Лазерные плоттеры используют электрографическую технологию, как и лазерные принтеры. Но они боятся встрясок: колебания могут сбить настройку аппарата. Лазерные плоттеры используют электрографическую технологию, как и лазерные принтеры. Но они боятся встрясок: колебания могут сбить настройку аппарата. Этого недостатка лишены LED-плоттеры. По сути, это светодиодные плоттеры. Лазерные и LED - плоттеры, ввиду высокого быстродействия (лист формата А1 выводится менее чем за полминуты), в первую очередь интересны пользователям, имеющим большой объем работ.

Слайд 20

Описание слайда:

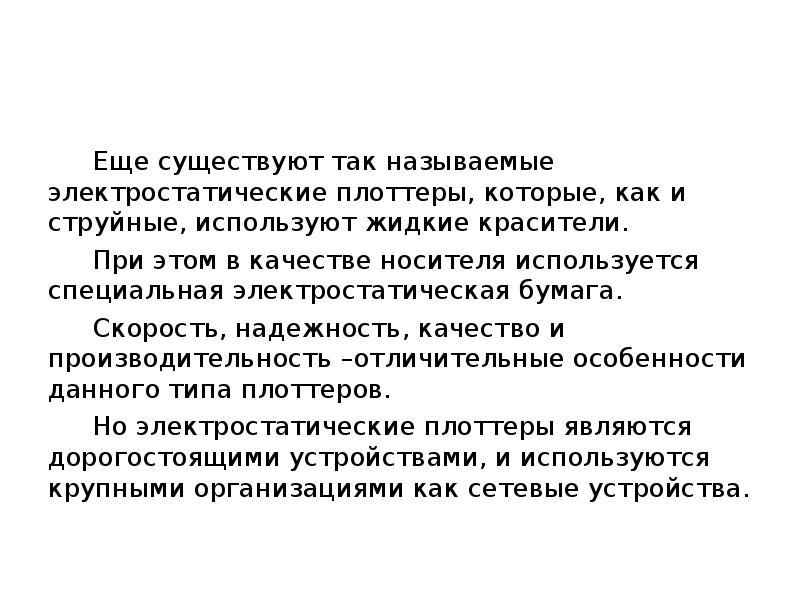

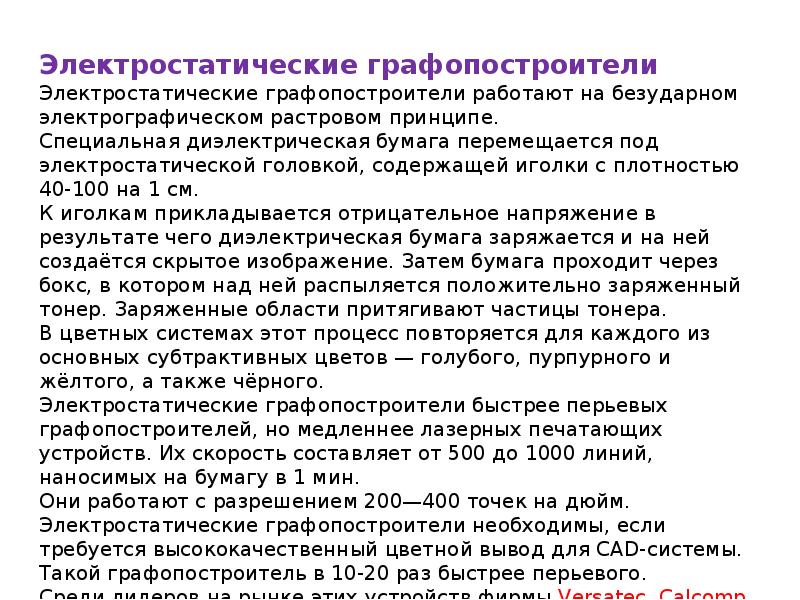

Еще существуют так называемые электростатические плоттеры, которые, как и струйные, используют жидкие красители. Еще существуют так называемые электростатические плоттеры, которые, как и струйные, используют жидкие красители. При этом в качестве носителя используется специальная электростатическая бумага. Скорость, надежность, качество и производительность –отличительные особенности данного типа плоттеров. Но электростатические плоттеры являются дорогостоящими устройствами, и используются крупными организациями как сетевые устройства.
