Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Показатели радиоприемных устройств. Доклад-сообщение содержит 19 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Показатели радиоприемных устройств

Слайд 2

Описание слайда:

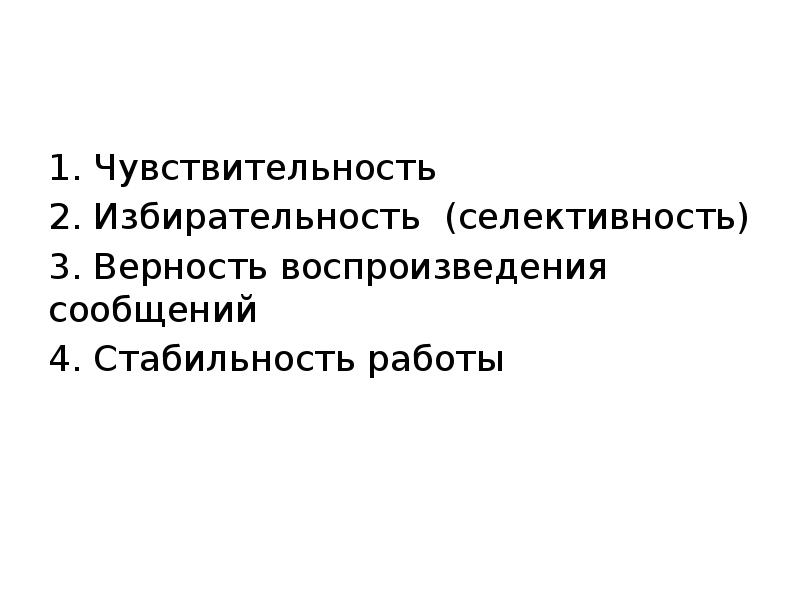

1. Чувствительность 2. Избирательность (селективность) 3. Верность воспроизведения сообщений 4. Стабильность работы

Слайд 3

Описание слайда:

1. ЧУВСТВИТЕЛЬНОСТЬ Чувствительность – это способность приемника принимать слабые сигналы. Количественно чувствительность оценивается минимальной Э.Д.С. в антенне ЕА0 (дляРПрУ высоких частот) и номинальной мощностью РА0 ( для РПрУ средних частот)нормально модулированного сигнала, при которых на выходе приемника сигнал воспроизводится с требуемым качеством. Под требуемым качеством понимается получение на выходе сигнала заданного уровня, обеспечивающего определенное отношение мощности сигнала к мощности шума . Данное определение справедливо при минимальном влиянии помехи на прием, например, в приемниках с малым усилением в усилительно-преобразовательном тракте (УТ), которые принимают достаточно сильные сигналы. Тогда чувствительность ограничена усилением УТ: чем выше усиление, тем легче получить нужное качество приема. Измерение чувствительности: ПРИ СТАНДАРТНЫХ УСЛОВИЯХ ИСПЫТАНИЙ для Uст на выходе приемника: ЕА0 = - 50 дБ (3,16 мВ) Главное требование: выполнение заданного отношения сигнал /шум ( ) при стандартном напряжении на выходе приемника. Для измерения ПРИ НЕИЗМЕННОМ чувствительности необходимо, изменяя ЕА0 , добиться указанного значения .

Слайд 4

Описание слайда:

2. Избирательность (селективность)

Слайд 5

Описание слайда:

Избирательность (селективность) Количественно односигнальная избирательность оценивается величиной, обратной нормированной АЧХ, и определяет ослабление помехи при заданной ее расстройке относительно f0. Зависимость называется характеристикой односигнальной избирательности (рис.1). Обычно используется оценка избирательности в децибелах (рис.2): . дБ 1 0 0 Рис. 1 Рис. 2 Идеальной характеристикой избирательности является прямоугольная с полосой пропускания, равной ширине спектра полезного сигнала, в пределах которой Se=1, а за ее пределами . В пределах такой характеристики обеспечивается неискаженное воспроизведение спектра сигнала и бесконечно большое подавление любой внеполосной помехи. Для оценки степени близости реальной характеристики избирательности к идеальной используется коэффициент прямоугольности , где П0,7 – полоса пропускания УТ на уровне и – полоса на заданном уровне , который выбирается равным одному из значений: 0,1; 0,01; 0,001 и т.д. Для идеальной характеристики , т.е. избирательность тем выше, чем ближе коэффициент прямоугольности к единице.

Слайд 6

Описание слайда:

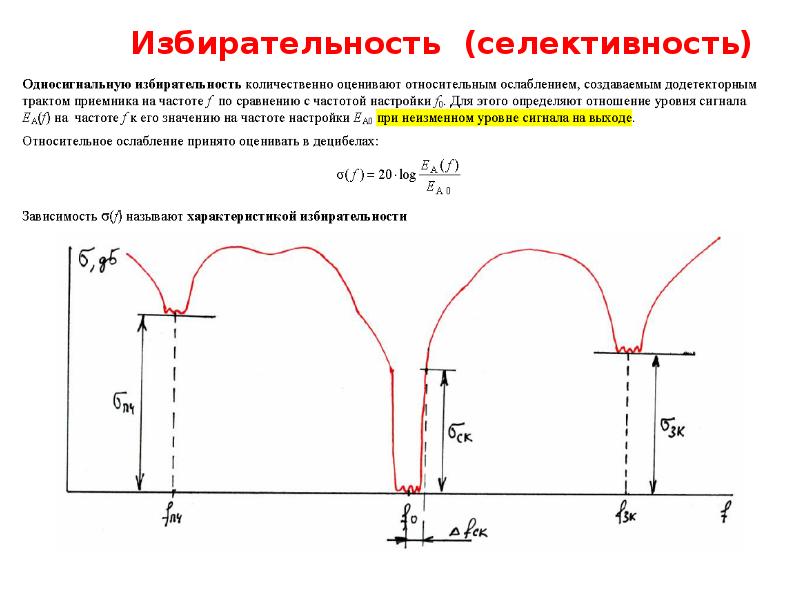

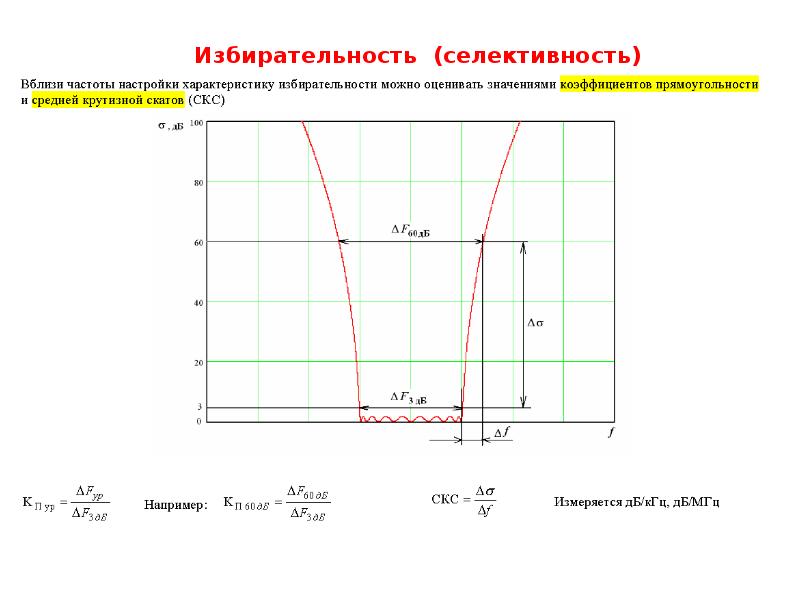

Избирательность (селективность)

Слайд 7

Описание слайда:

Избирательность (селективность)

Слайд 8

Описание слайда:

Избирательность (селективность) Измерение параметров характеристики избирательности приемника или Измерение избирательности по соседнему каналу. Зафиксировать чувствительность ЕА0 и частоту настройки f0 . Не изменяя настройку приемника подать от генератора колебание с частотой верхнего соседнего канала в пределах . Увеличивая уровень сигнала , подаваемого от генератора; добиться, чтобы напряжение на выходе приемника стало равным ). Рассчитать значение избирательности по соседнему каналу: или Избирательность приемника по соседнему каналу определяется худшим из двух измеренных значений.

Слайд 9

Описание слайда:

Избирательность (селективность)

Слайд 10

Описание слайда:

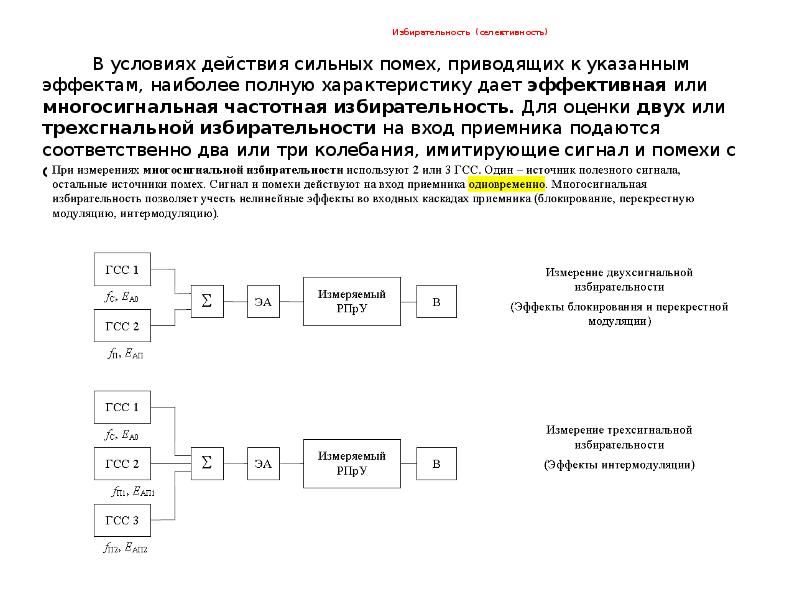

Избирательность (селективность) В условиях действия сильных помех, приводящих к указанным эффектам, наиболее полную характеристику дает эффективная или многосигнальная частотная избирательность. Для оценки двух или трехсгнальной избирательности на вход приемника подаются соответственно два или три колебания, имитирующие сигнал и помехи с определенным соотношением частот и параметров модуляции.

Слайд 11

Описание слайда:

Избирательность (селективность) В большинстве систем радиосвязи и радиовещания полезный сигнал принимается на фоне одной или нескольких значительных по уровню помех. При этом даже незначительная нелинейность УТ приводит к таким эффектам как перекрестная модуляция, сжатие амплитуды, блокирование, интермодуляция. ПЕРЕКРЕСТНАЯ модуляция - взаимная модуляция двух или большего числа колебаний вследствие их взаимодействия в нелинейных устройствах или при распространении в пространстве с нелинейными свойствами. Перекрестная модуляция проявляется в переносе модуляции помехи на полезный сигнал. Если колебание сигнала модулировано, то перекрестная модуляция ухудшает отношение сигнал/помеха или делает прием сигнала невозможным. СЖАТИЕ АМПЛИТУДЫ, т.е нарушение линейной зависимости между амплитудами сигнала на входе и выходе УТ. БЛОКИРОВАНИЕ ПОЛЕЗНОГО СИГНАЛА возникает вследствие уменьшения коэффициента усиленич УТ под воздействием сильных мешающих сигналов с частотами, отличающимися от частот основного и побочного каналов приема. ИНТЕРМОДУЛЯЦИЯ — это процесс взаимодействия нескольких различных сигналов в нелинейных каскадах радиоприемного тракта. В результате возникают новые составляющие спектра, зашумляющие принимаемый сигнал (либо проявляющиеся в качестве зеркального сигнала) , где m, n, p - целые числа. В условиях действия сильных помех, приводящих к указанным эффектам, наиболее полную характеристику дает эффективная или многосигнальная частотная избирательность. Для оценки двух или трехсгнальной избирательности на вход приемника подаются соответственно два или три колебания, имитирующие сигнал и помехи с определенным соотношением частот и параметров модуляции.

Слайд 12

Описание слайда:

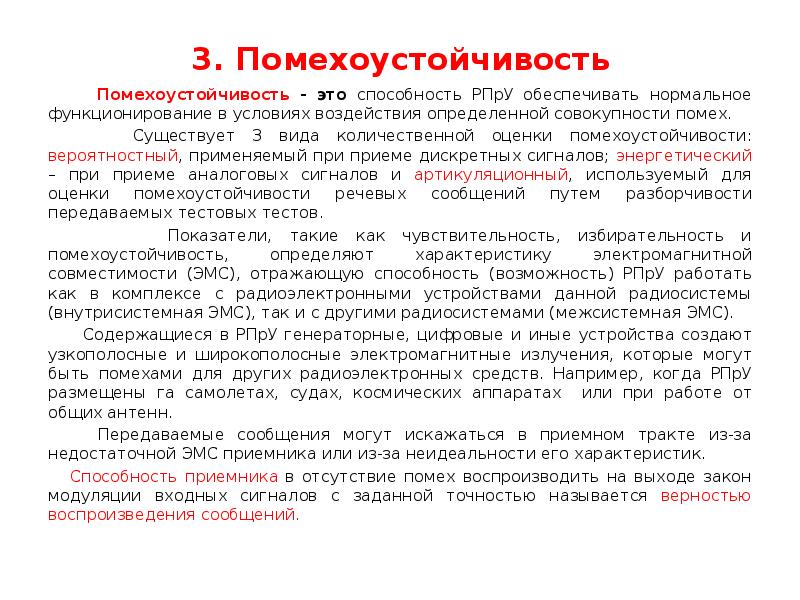

3. Помехоустойчивость Помехоустойчивость - это способность РПрУ обеспечивать нормальное функционирование в условиях воздействия определенной совокупности помех. Существует 3 вида количественной оценки помехоустойчивости: вероятностный, применяемый при приеме дискретных сигналов; энергетический – при приеме аналоговых сигналов и артикуляционный, используемый для оценки помехоустойчивости речевых сообщений путем разборчивости передаваемых тестовых тестов. Показатели, такие как чувствительность, избирательность и помехоустойчивость, определяют характеристику электромагнитной совместимости (ЭМС), отражающую способность (возможность) РПрУ работать как в комплексе с радиоэлектронными устройствами данной радиосистемы (внутрисистемная ЭМС), так и с другими радиосистемами (межсистемная ЭМС). Содержащиеся в РПрУ генераторные, цифровые и иные устройства создают узкополосные и широкополосные электромагнитные излучения, которые могут быть помехами для других радиоэлектронных средств. Например, когда РПрУ размещены га самолетах, судах, космических аппаратах или при работе от общих антенн. Передаваемые сообщения могут искажаться в приемном тракте из-за недостаточной ЭМС приемника или из-за неидеальности его характеристик. Способность приемника в отсутствие помех воспроизводить на выходе закон модуляции входных сигналов с заданной точностью называется верностью воспроизведения сообщений.

Слайд 13

Описание слайда:

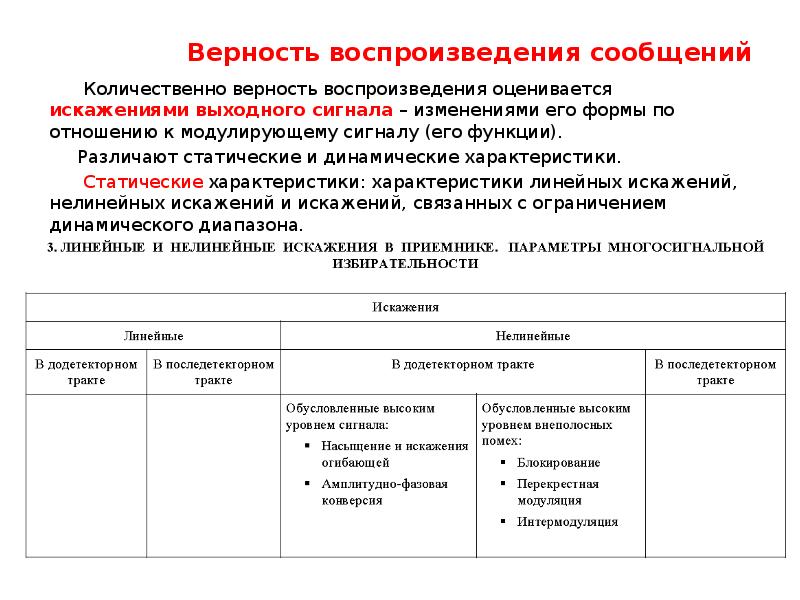

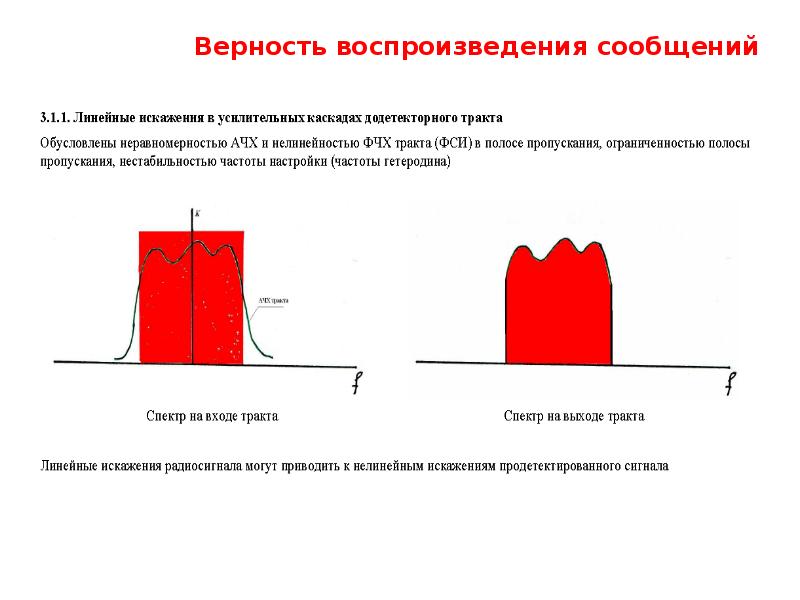

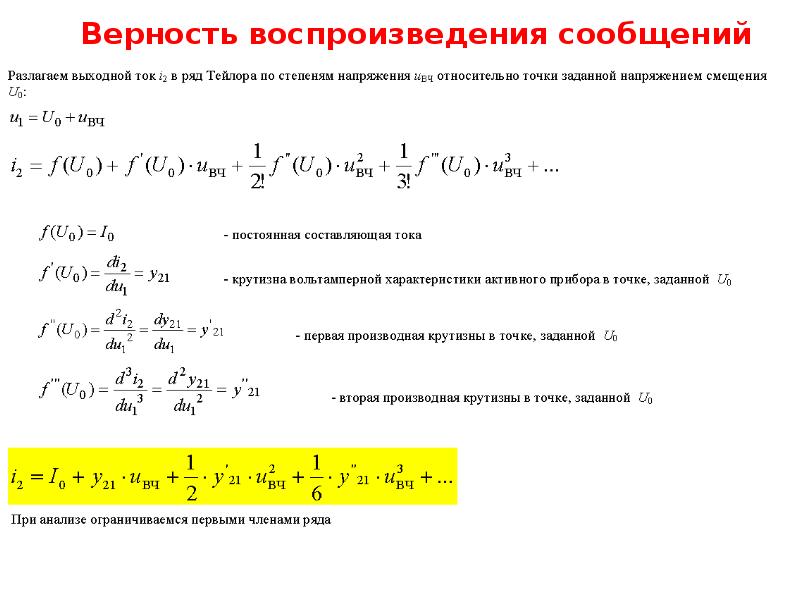

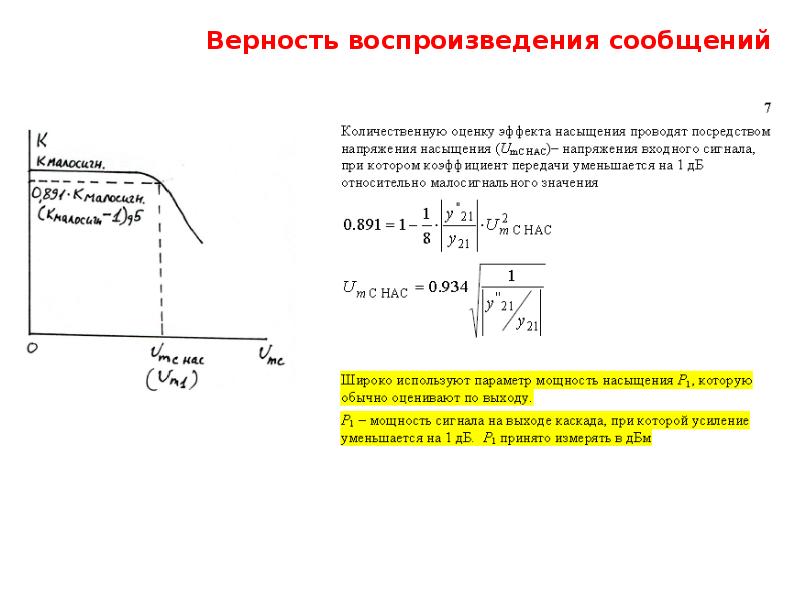

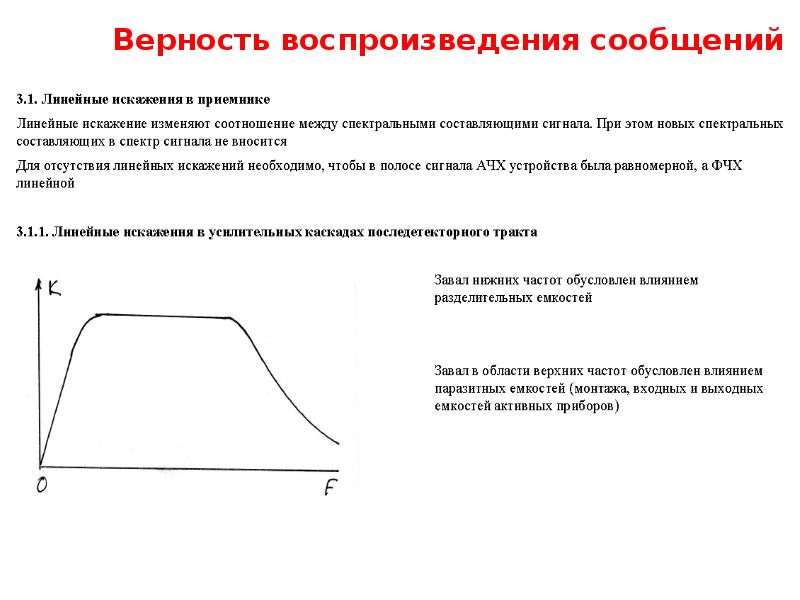

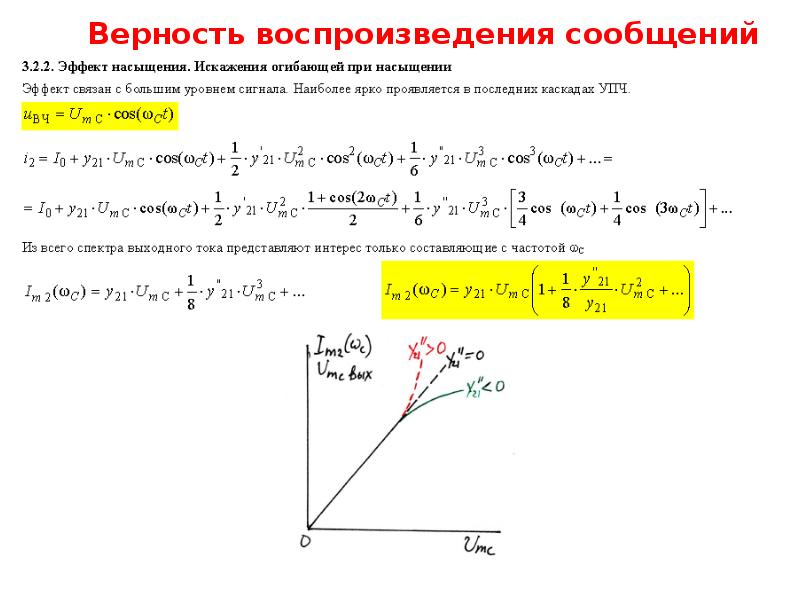

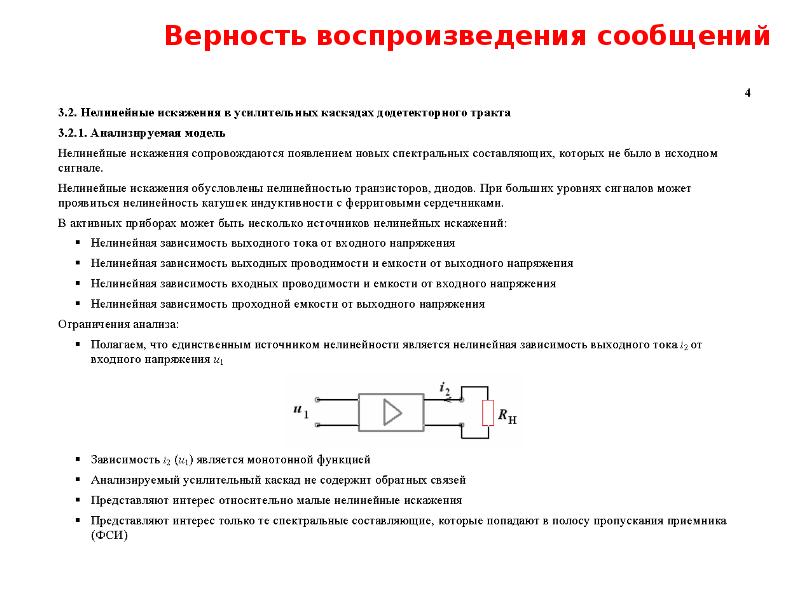

Верность воспроизведения сообщений Количественно верность воспроизведения оценивается искажениями выходного сигнала – изменениями его формы по отношению к модулирующему сигналу (его функции). Различают статические и динамические характеристики. Статические характеристики: характеристики линейных искажений, нелинейных искажений и искажений, связанных с ограничением динамического диапазона.
