Слайд 1

Описание слайда:

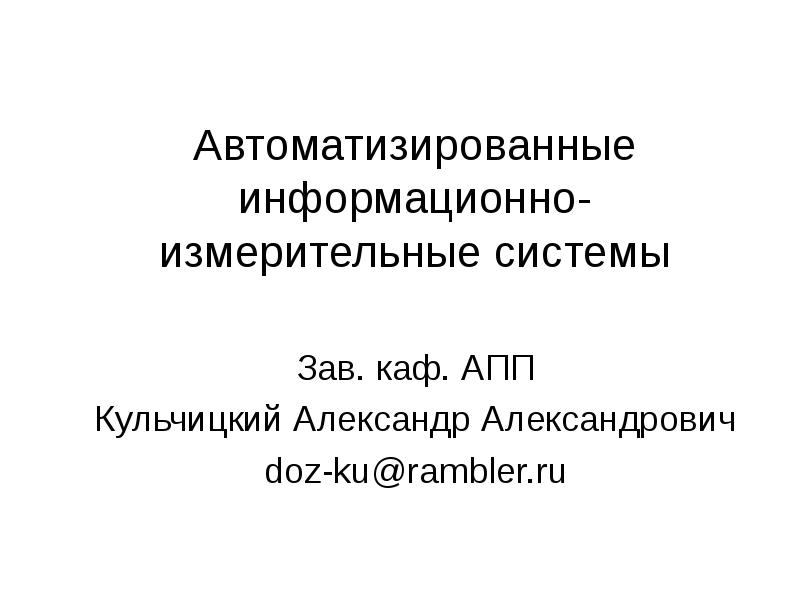

Автоматизированные информационно-измерительные системы Зав. каф. АПП Кульчицкий Александр Александрович doz-ku@rambler.ru

Слайд 2

Описание слайда:

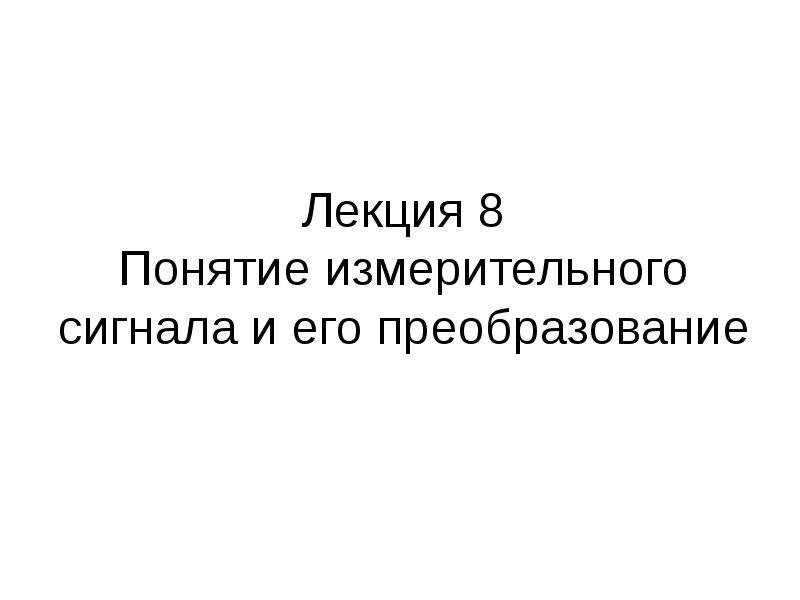

Лекция 8 Понятие измерительного сигнала и его преобразование

Слайд 3

Описание слайда:

Понятие сигнала

Слайд 4

Описание слайда:

Классификации измерительных сигналов

Слайд 5

Описание слайда:

Виды сигналов

Слайд 6

Описание слайда:

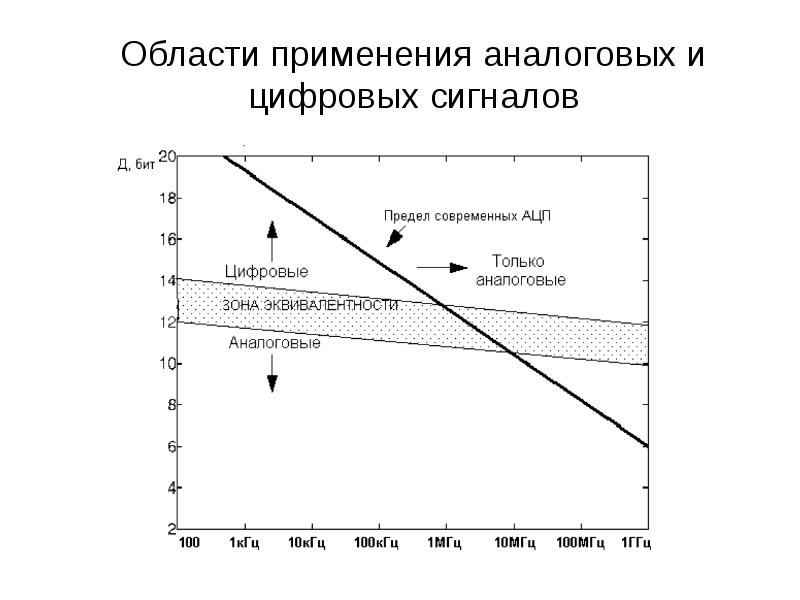

Области применения аналоговых и цифровых сигналов

Слайд 7

Описание слайда:

Импульсные сигналы

Слайд 8

Описание слайда:

Гармонические сигналы

Слайд 9

Описание слайда:

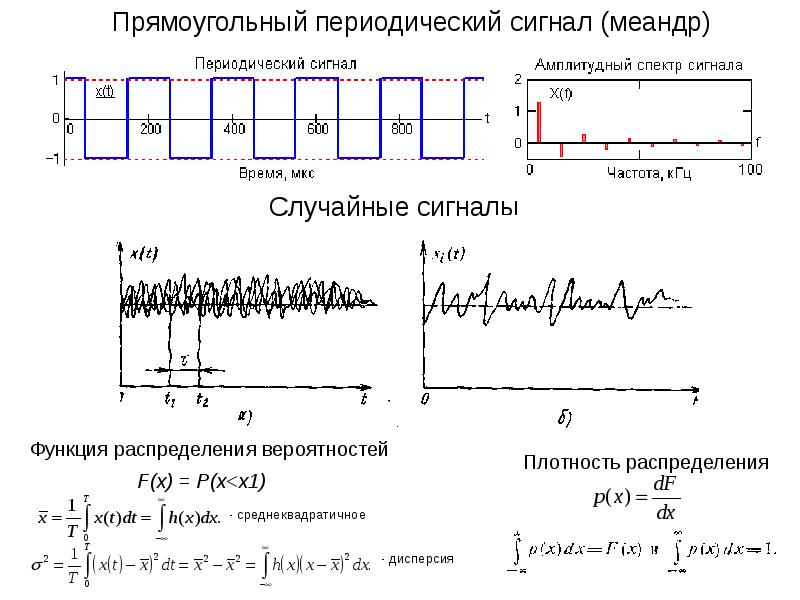

Случайные сигналы

Слайд 10

Описание слайда:

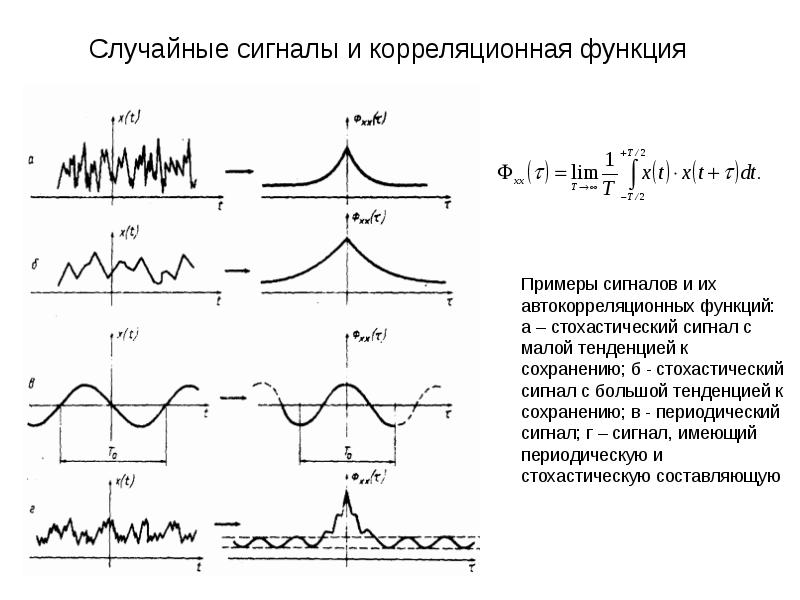

Случайные сигналы и корреляционная функция

Слайд 11

Описание слайда:

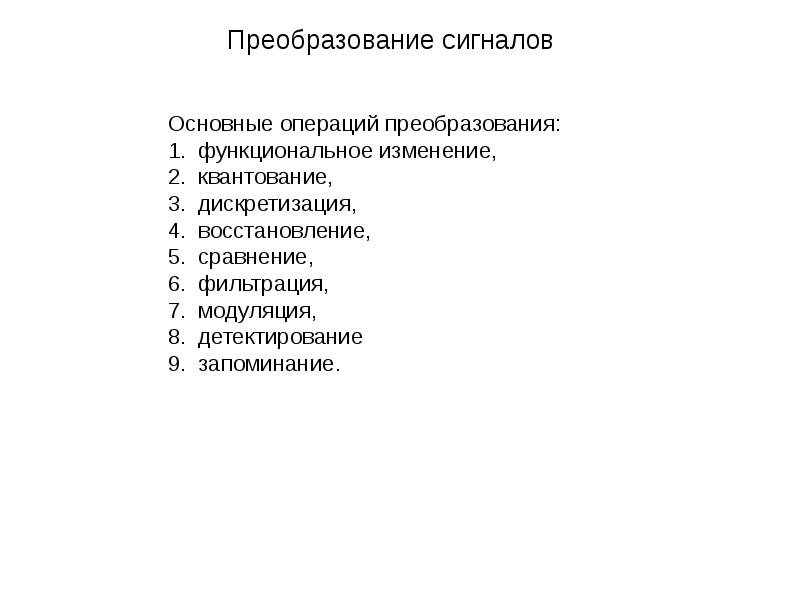

Преобразование сигналов

Слайд 12

Описание слайда:

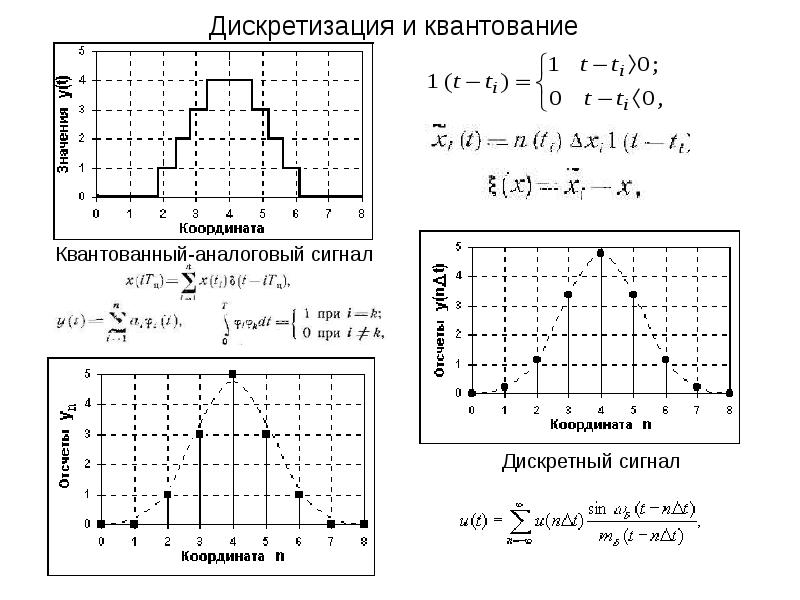

Дискретизация и квантование

Слайд 13

Описание слайда:

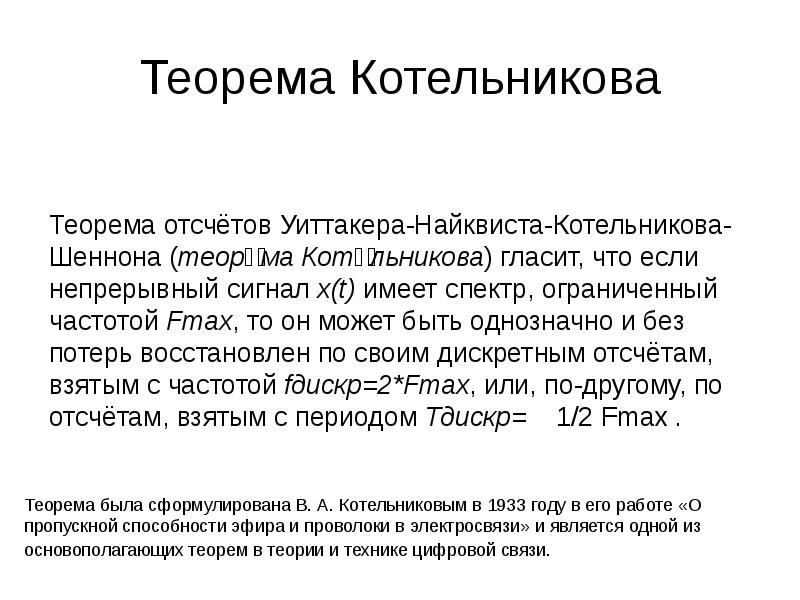

Теорема Котельникова

Слайд 14

Описание слайда:

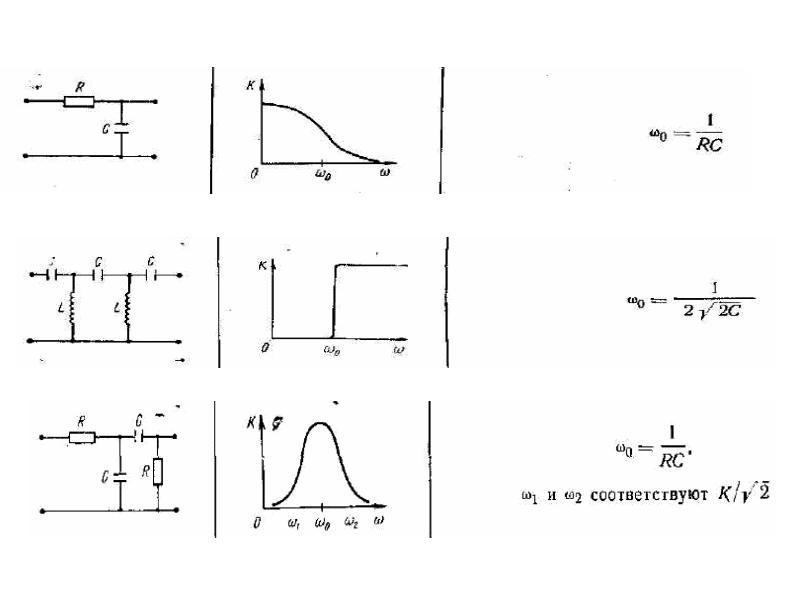

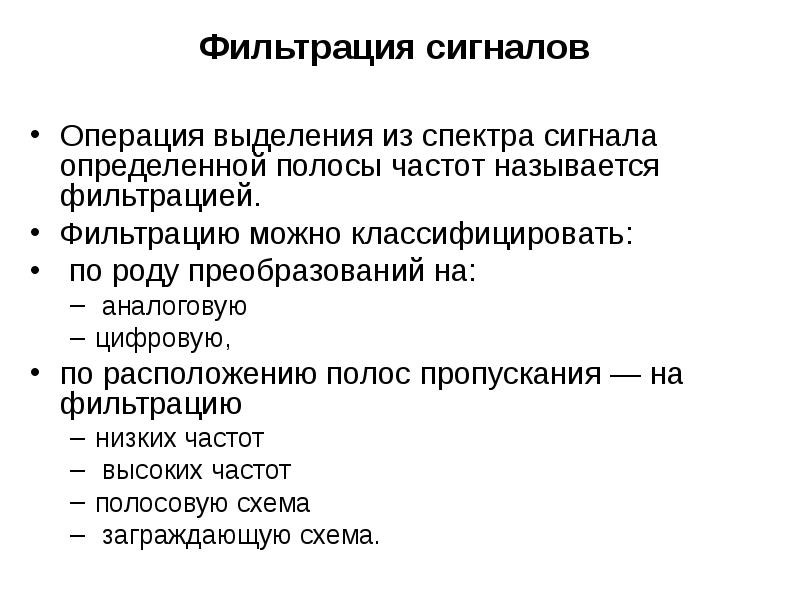

Фильтрация сигналов Операция выделения из спектра сигнала определенной полосы частот называется фильтрацией. Фильтрацию можно классифицировать: по роду преобразований на: аналоговую цифровую, по расположению полос пропускания — на фильтрацию низких частот высоких частот полосовую схема заграждающую схема.

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

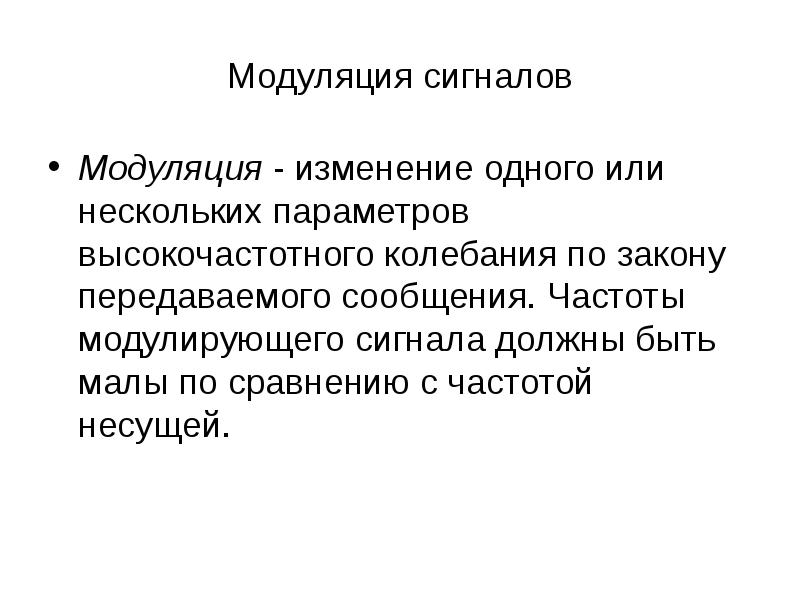

Модуляция сигналов Модуляция - изменение одного или нескольких параметров высокочастотного колебания по закону передаваемого сообщения. Частоты модулирующего сигнала должны быть малы по сравнению с частотой несущей.

Слайд 17

Описание слайда:

Модуляция сигналов

Слайд 18

Описание слайда:

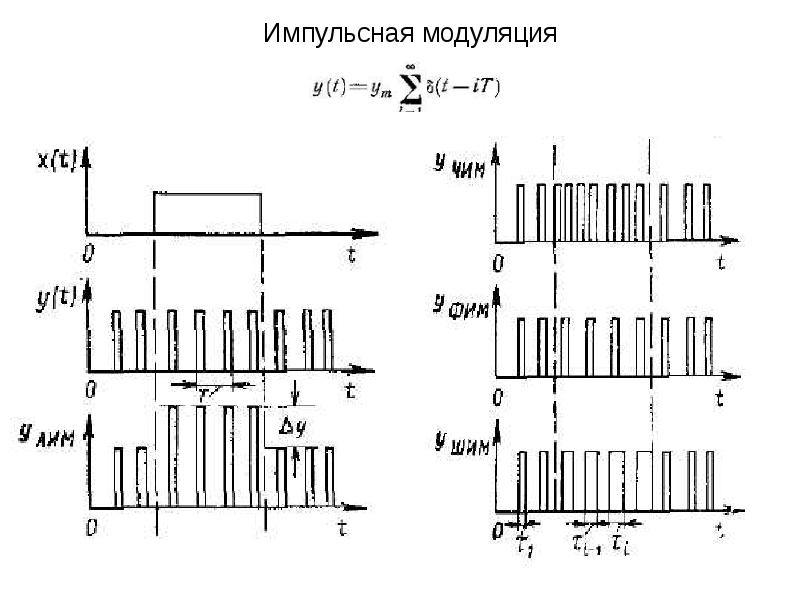

Импульсная модуляция

Слайд 19

Описание слайда:

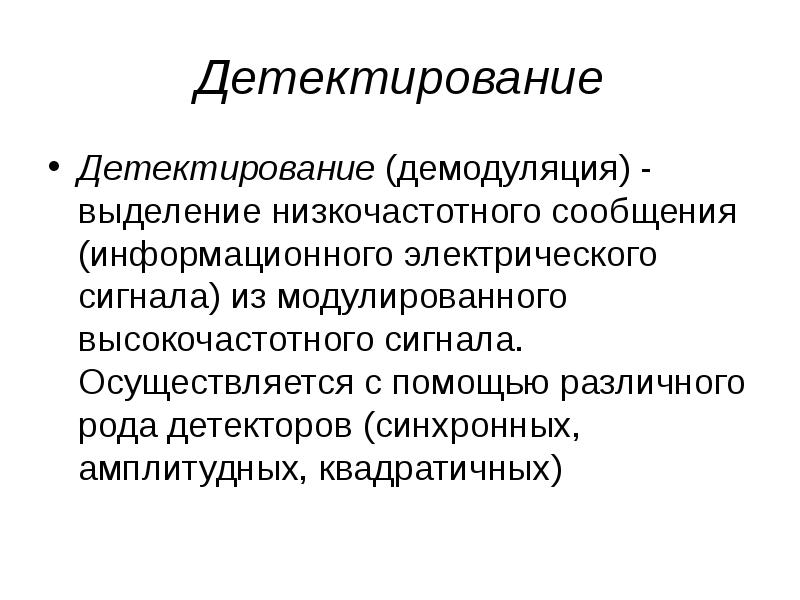

Детектирование Детектирование (демодуляция) - выделение низкочастотного сообщения (информационного электрического сигнала) из модулированного высокочастотного сигнала. Осуществляется с помощью различного рода детекторов (синхронных, амплитудных, квадратичных)

Слайд 20

Описание слайда:

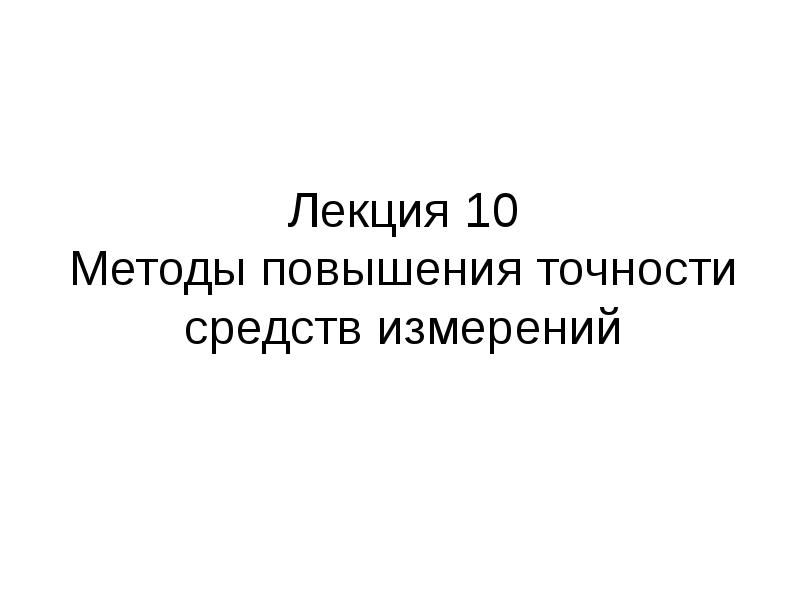

Лекция 10 Методы повышения точности средств измерений

Слайд 21

Описание слайда:

Основные способы и методы повышения точности измерений 1. Замена менее точного средства измерений на более точное (приобретение или разработка специальных средств измерений) Этот способ повышения точности измерений эффективен при доминирующих инструментальных составляющих погрешности измерений. 2. Ограничение условий применения средств измерений Этот способ повышения точности измерений целесообразен, если доминируют дополнительные погрешности средств измерений 3. Индивидуальная градуировка средства измерений Этот способ повышения точности измерений эффективен при доминирующих систематических составляющих погрешности средств измерений. 4. Выполнение многократных наблюдений с последующим усреднением их результатов Этот способ эффективен при доминировании случайной составляющей погрешности измерений. 5. Автоматизация измерительных процедур

Слайд 22

Описание слайда:

6. Внедрение способов контроля работоспособного состояния средств измерений в процессе их эксплуатации 6. Внедрение способов контроля работоспособного состояния средств измерений в процессе их эксплуатации Это мероприятие способствует выявлению, исключению или снижению метрологических отказов в средствах измерений. 7. Разработка или совершенствование методик выполнения измерений Если доминируют методические составляющие погрешности измерений, то этот способ повышения точности измерений является единственно эффективным. 8. Метод сравнения с мерой Метод сравнения с мерой основан на том, что размер измеряемой величины сравнивают с 9. Использование тестовых методов Сущность тестовых методов повышения точности измерений заключается в определении параметров статической функции преобразования (далее - СФП) с помощью дополнительных преобразований тестов, каждый из которых функционально связан с измеряемой величиной.

Слайд 23

Описание слайда:

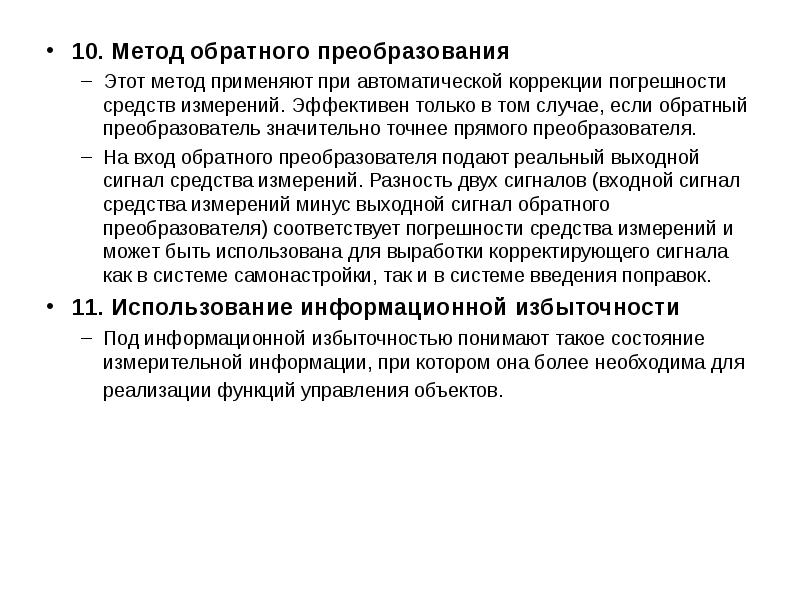

10. Метод обратного преобразования 10. Метод обратного преобразования Этот метод применяют при автоматической коррекции погрешности средств измерений. Эффективен только в том случае, если обратный преобразователь значительно точнее прямого преобразователя. На вход обратного преобразователя подают реальный выходной сигнал средства измерений. Разность двух сигналов (входной сигнал средства измерений минус выходной сигнал обратного преобразователя) соответствует погрешности средства измерений и может быть использована для выработки корректирующего сигнала как в системе самонастройки, так и в системе введения поправок. 11. Использование информационной избыточности Под информационной избыточностью понимают такое состояние измерительной информации, при котором она более необходима для реализации функций управления объектов.

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

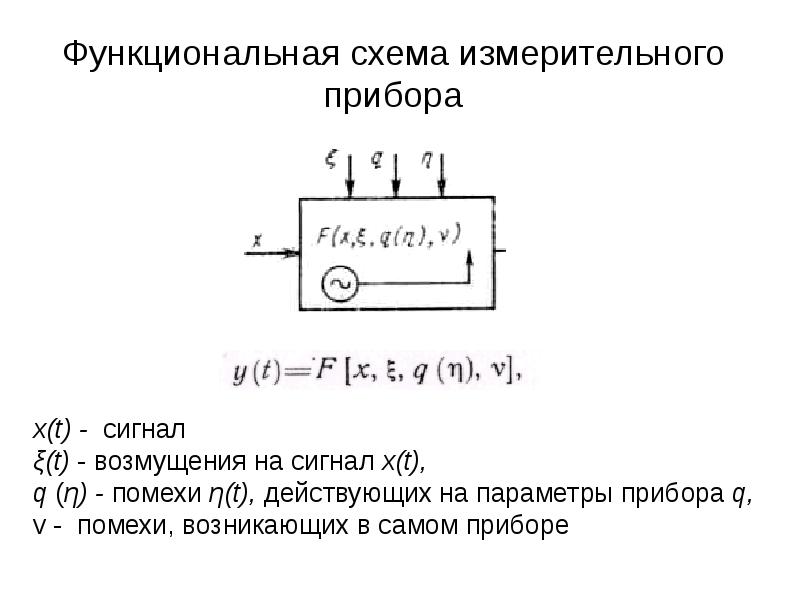

Методы повышения точности средств измерений

Слайд 26

Описание слайда:

Структурные методы

Слайд 27

Описание слайда:

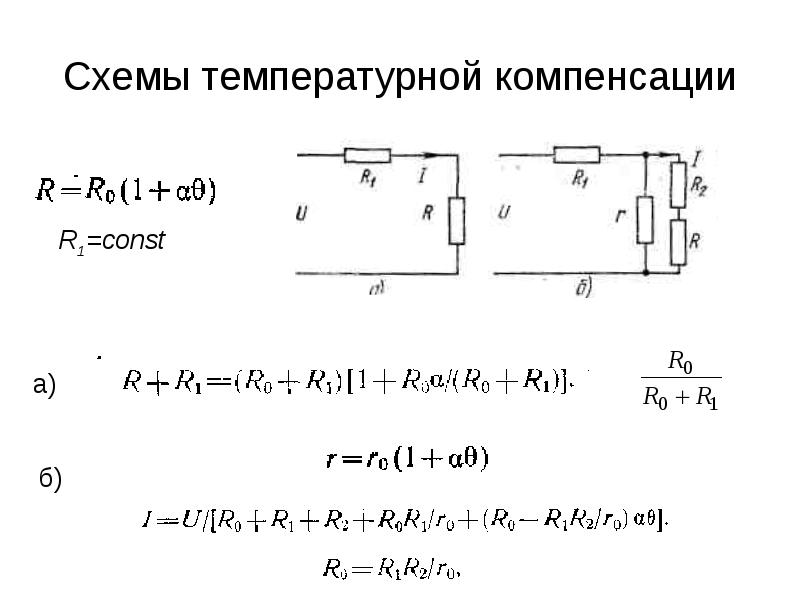

Схемы температурной компенсации

Слайд 28

Описание слайда:

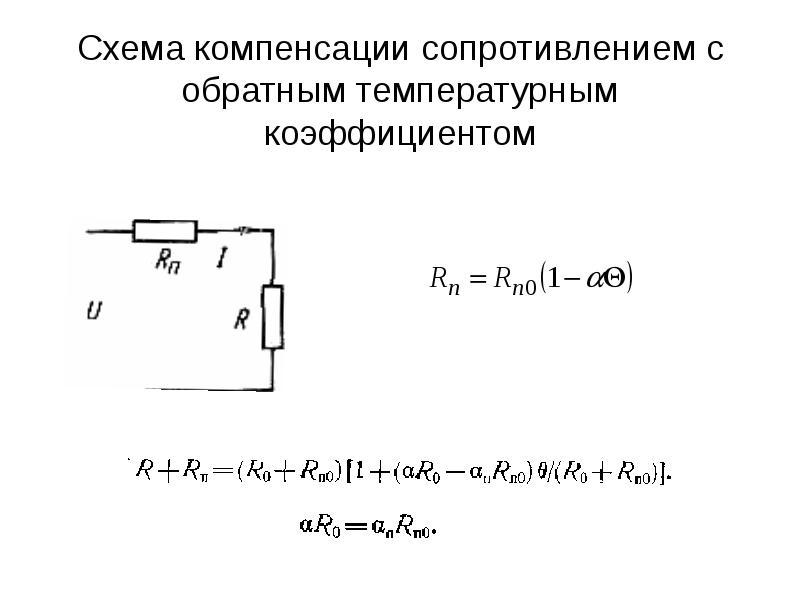

Схема компенсации сопротивлением с обратным температурным коэффициентом

Слайд 29

Описание слайда:

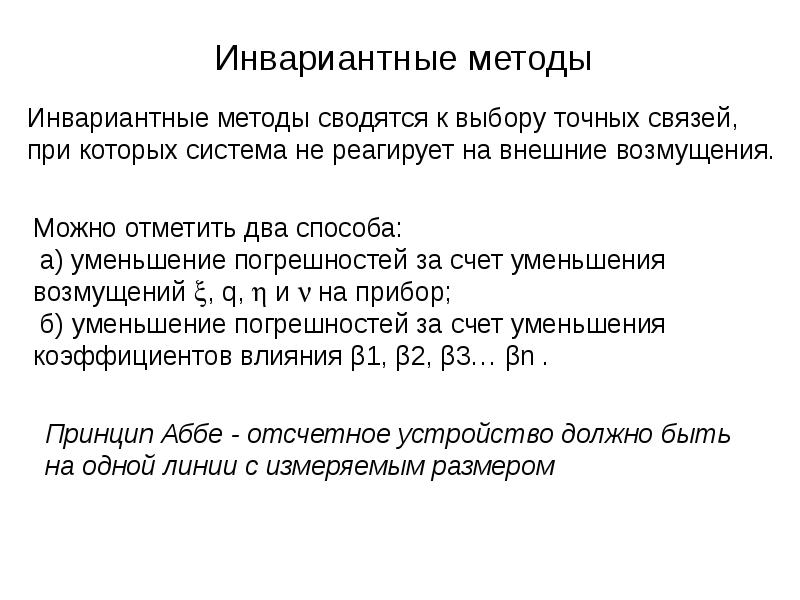

Инвариантные методы

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Реализация принципа инвариантности путем создания в схеме прибора компенсирующих сигналов, противоположных по знаку погрешностям.

Слайд 33

Описание слайда:

Схема прибора прямого преобразования, с двумя одинаковых канала S1 и S2 через один из которых проходит измеряемый сигнал х и возмущающий сигнал , а через второй -— только сигнал . В вычислителе В производится операция вычитания  и на выходе получается сигнал у=у(х), не зависящий от  Схема прибора прямого преобразования, с двумя одинаковых канала S1 и S2 через один из которых проходит измеряемый сигнал х и возмущающий сигнал , а через второй -— только сигнал . В вычислителе В производится операция вычитания  и на выходе получается сигнал у=у(х), не зависящий от 

Слайд 34

Описание слайда:

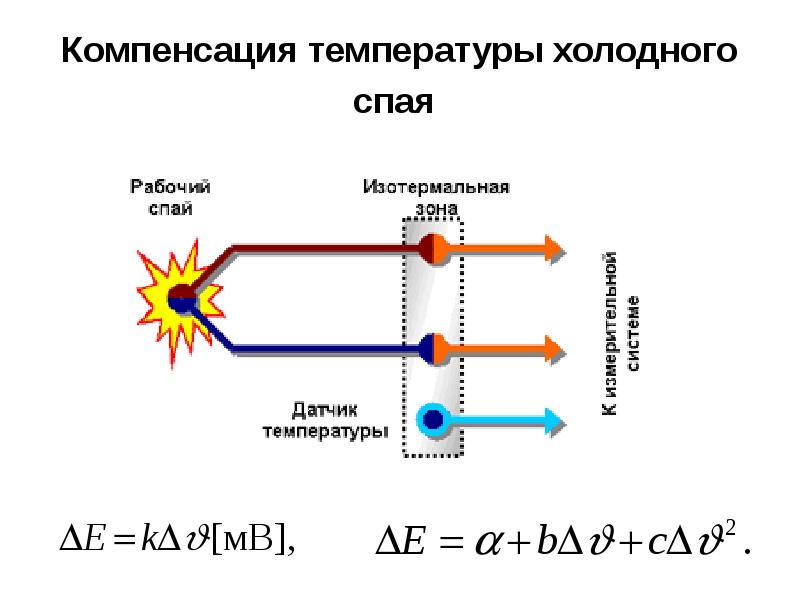

Компенсация температуры холодного спая

Слайд 35

Описание слайда:

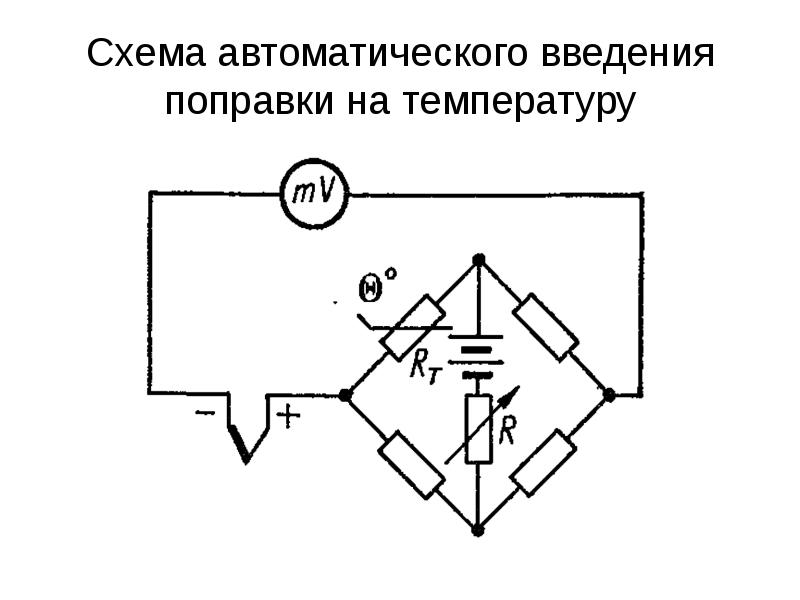

Схема автоматического введения поправки на температуру

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

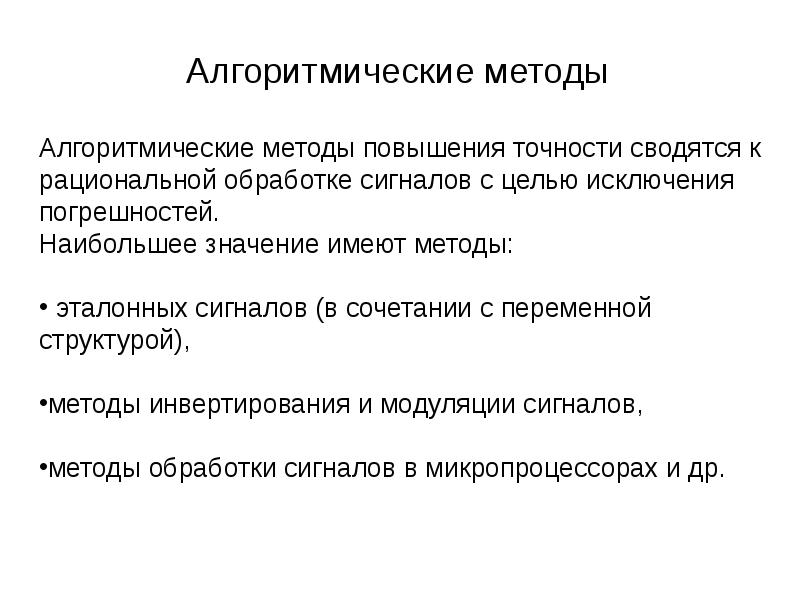

Алгоритмические методы

Слайд 40

Описание слайда:

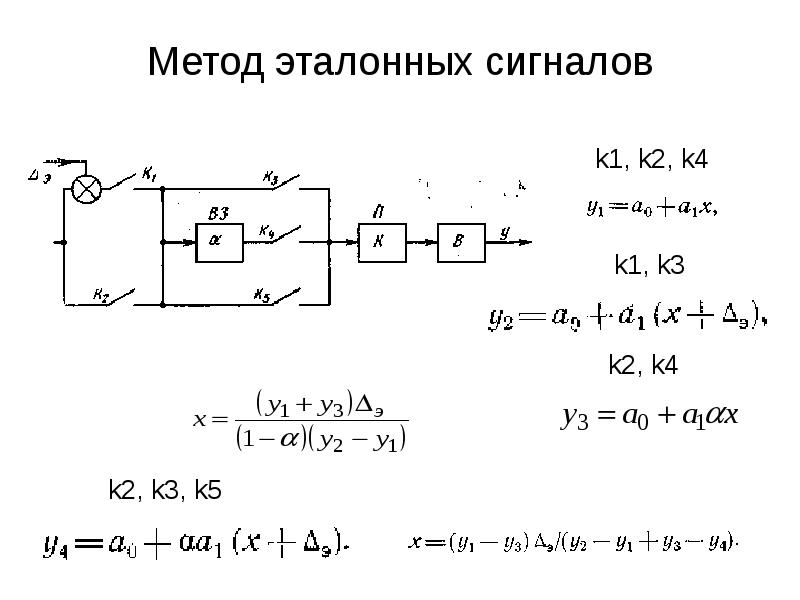

Метод эталонных сигналов

Слайд 41

Описание слайда:

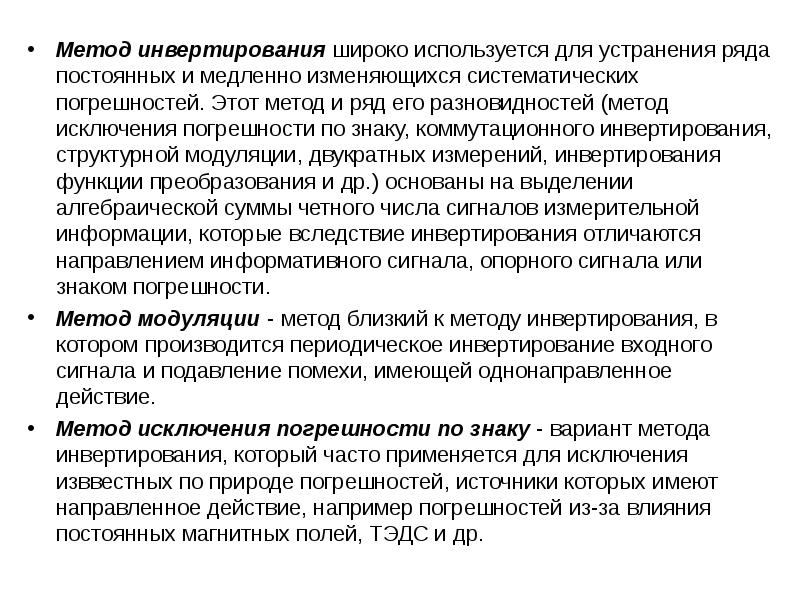

Метод инвертирования широко используется для устранения ряда постоянных и медленно изменяющихся систематических погрешностей. Этот метод и ряд его разновидностей (метод исключения погрешности по знаку, коммутационного инвертирования, структурной модуляции, двукратных измерений, инвертирования функции преобразования и др.) основаны на выделении алгебраической суммы четного числа сигналов измерительной информации, которые вследствие инвертирования отличаются направлением информативного сигнала, опорного сигнала или знаком погрешности. Метод инвертирования широко используется для устранения ряда постоянных и медленно изменяющихся систематических погрешностей. Этот метод и ряд его разновидностей (метод исключения погрешности по знаку, коммутационного инвертирования, структурной модуляции, двукратных измерений, инвертирования функции преобразования и др.) основаны на выделении алгебраической суммы четного числа сигналов измерительной информации, которые вследствие инвертирования отличаются направлением информативного сигнала, опорного сигнала или знаком погрешности. Метод модуляции - метод близкий к методу инвертирования, в котором производится периодическое инвертирование входного сигнала и подавление помехи, имеющей однонаправленное действие. Метод исключения погрешности по знаку - вариант метода инвертирования, который часто применяется для исключения изввестных по природе погрешностей, источники которых имеют направленное действие, например погрешностей из-за влияния постоянных магнитных полей, ТЭДС и др.

Слайд 42

Описание слайда:

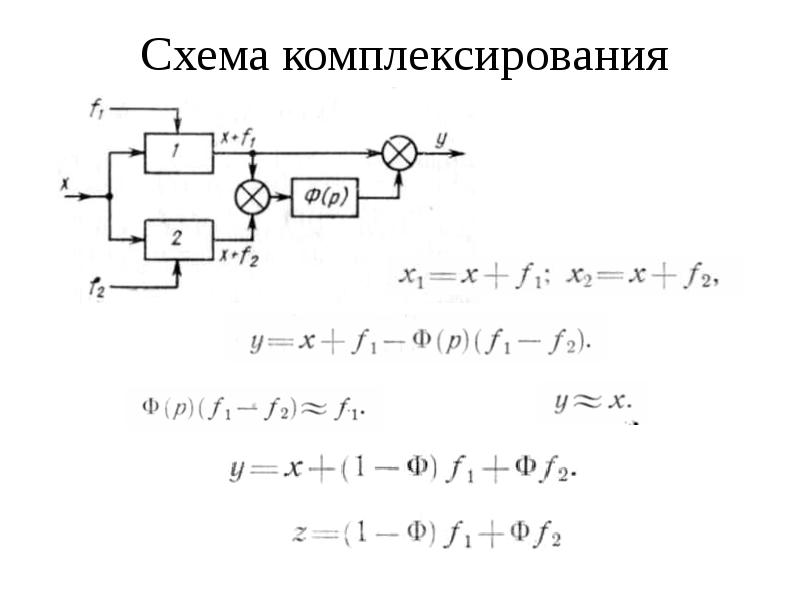

Комплексные методы повышения точности Основаны на сочетании структурных и алгоритмических методов, используют информацию об одних и тех же или функционально связанных величинах, полученных с помощью различных приборов, с целью уменьшения погрешностей и повышения надежности. Направлений в создании комплексных систем: комплексирование п одинаковых приборов с целью получения среднего по множеству значения измеряемой случайной величины; комплексирование нескольких приборов одного назначения, имеющих различную точность или разные диапазоны измерения комплексирование нескольких приборов одного назначения, отличающихся разными областями применения
