Слайд 1


Локальные измерительно-вычислительные системы, слайд №1
Описание слайда:

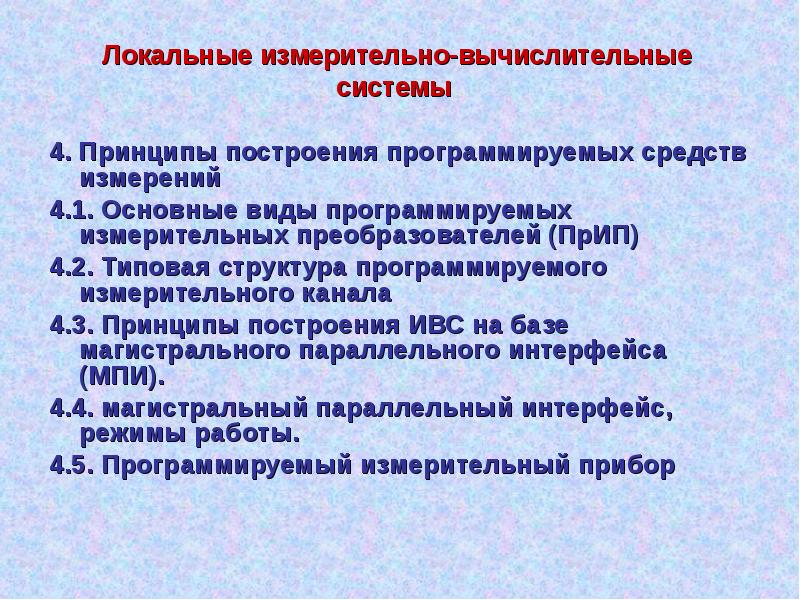

Слайд 2


Локальные измерительно-вычислительные системы 4. Принципы построения программируемых средств измерений 4.1. Основные виды программируемых...
Описание слайда:
Локальные измерительно-вычислительные системы 4. Принципы построения программируемых средств измерений 4.1. Основные виды программируемых измерительных преобразователей (ПрИП) 4.2. Типовая структура программируемого измерительного канала 4.3. Принципы построения ИВС на базе магистрального параллельного интерфейса (МПИ). 4.4. магистральный параллельный интерфейс, режимы работы. 4.5. Программируемый измерительный прибор

Слайд 3

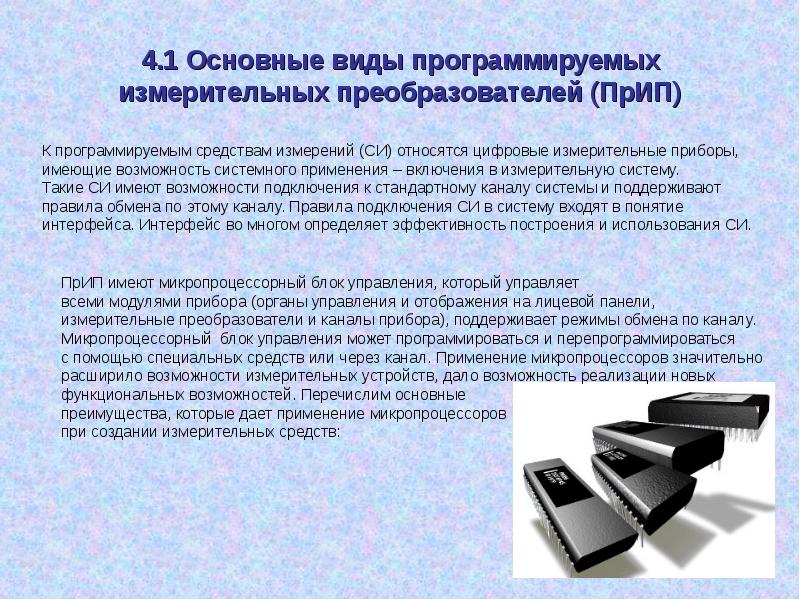

4.1 Основные виды программируемых измерительных преобразователей (ПрИП)
Описание слайда:
4.1 Основные виды программируемых измерительных преобразователей (ПрИП)

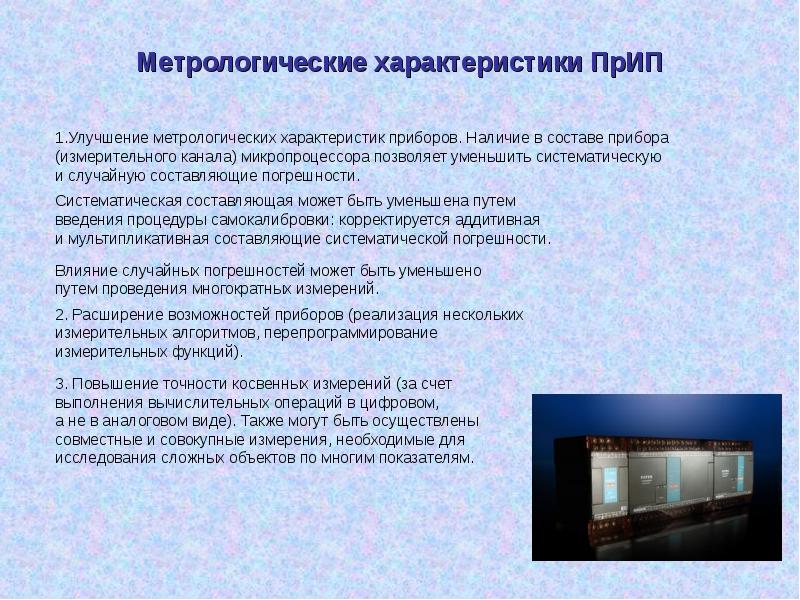

Слайд 4


Метрологические характеристики ПрИП
Описание слайда:
Метрологические характеристики ПрИП

Слайд 5

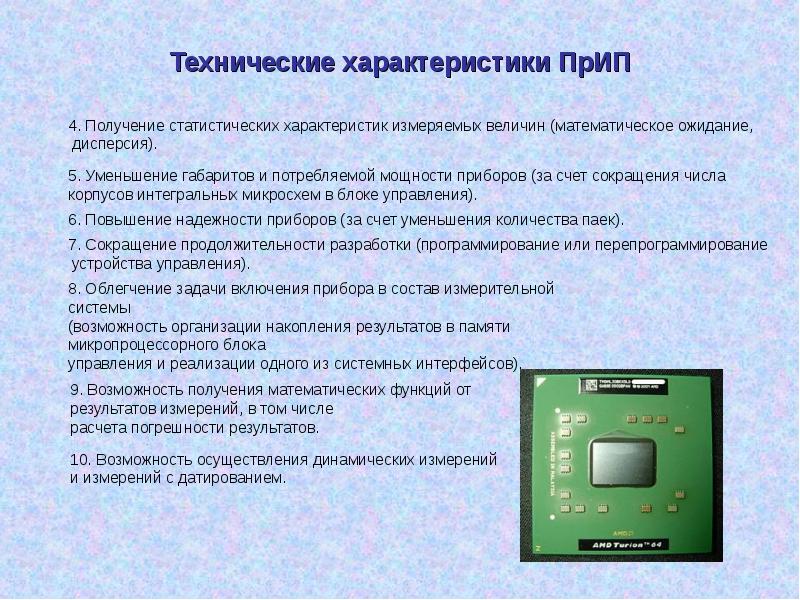

Технические характеристики ПрИП
Описание слайда:
Технические характеристики ПрИП

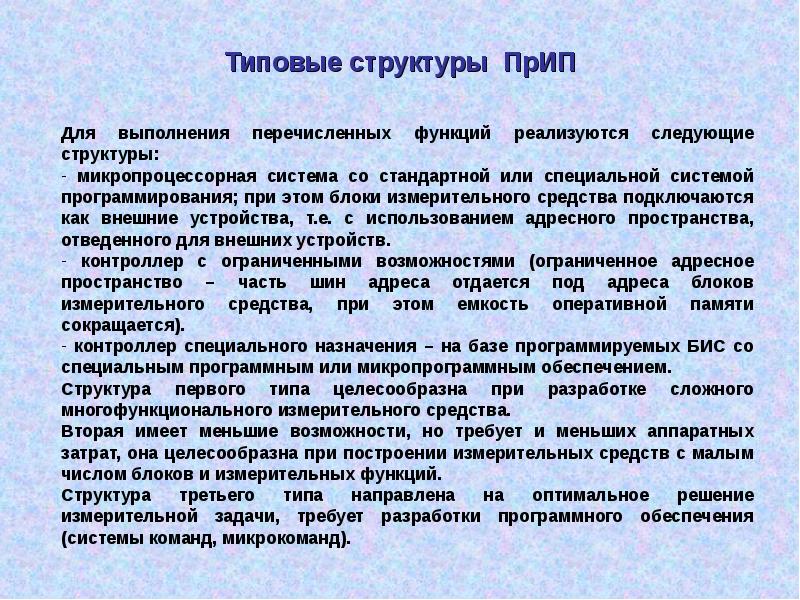

Слайд 6


Типовые структуры ПрИП
Описание слайда:
Типовые структуры ПрИП

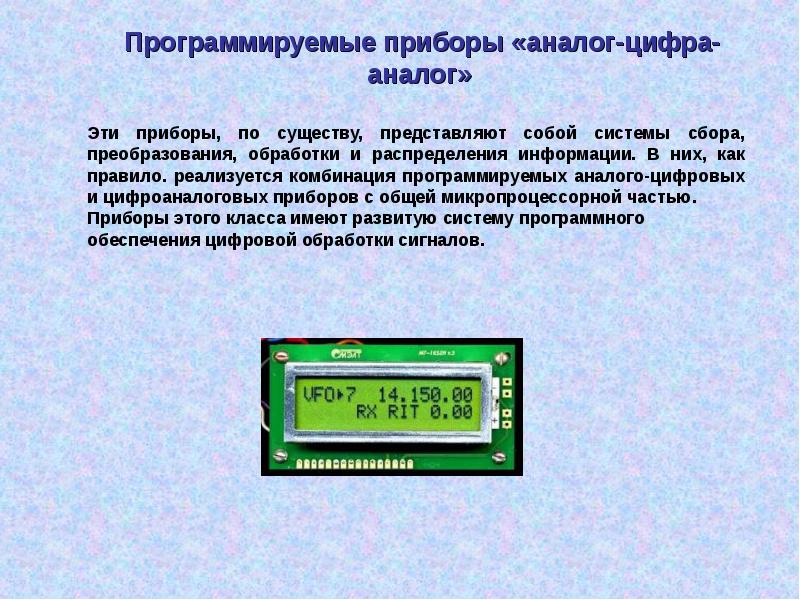

Слайд 7


Программируемые приборы «аналог-цифра-аналог»
Описание слайда:
Программируемые приборы «аналог-цифра-аналог»

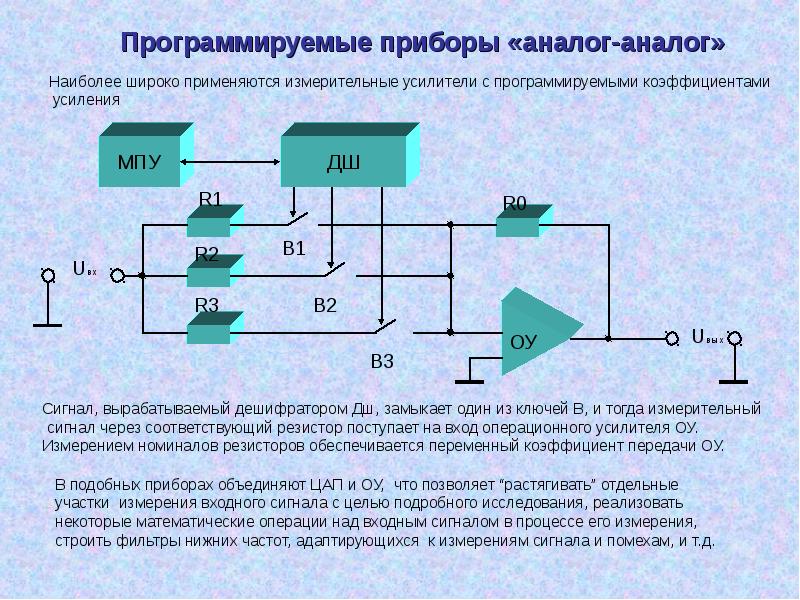

Слайд 8


Программируемые приборы «аналог-аналог»
Описание слайда:
Программируемые приборы «аналог-аналог»

Слайд 9

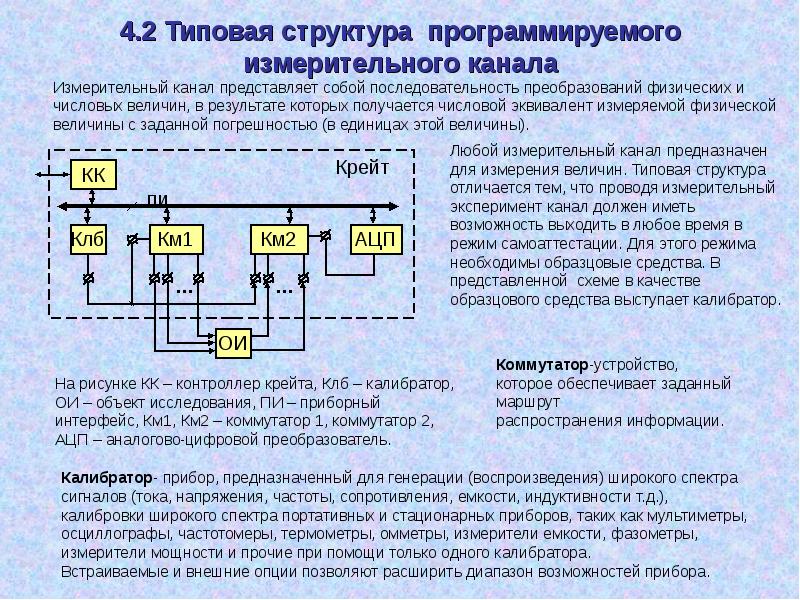

4.2 Типовая структура программируемого измерительного канала
Описание слайда:
4.2 Типовая структура программируемого измерительного канала

Слайд 10

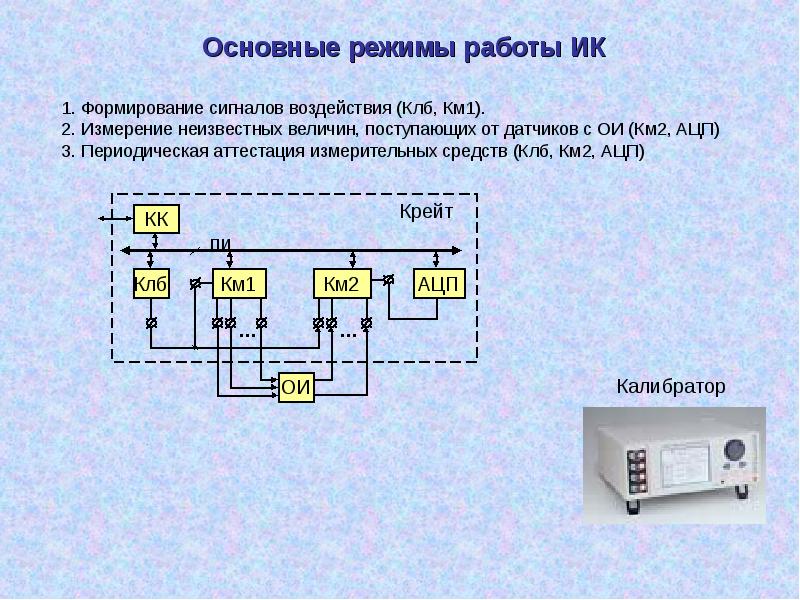

Основные режимы работы ИК
Описание слайда:
Основные режимы работы ИК

Слайд 11

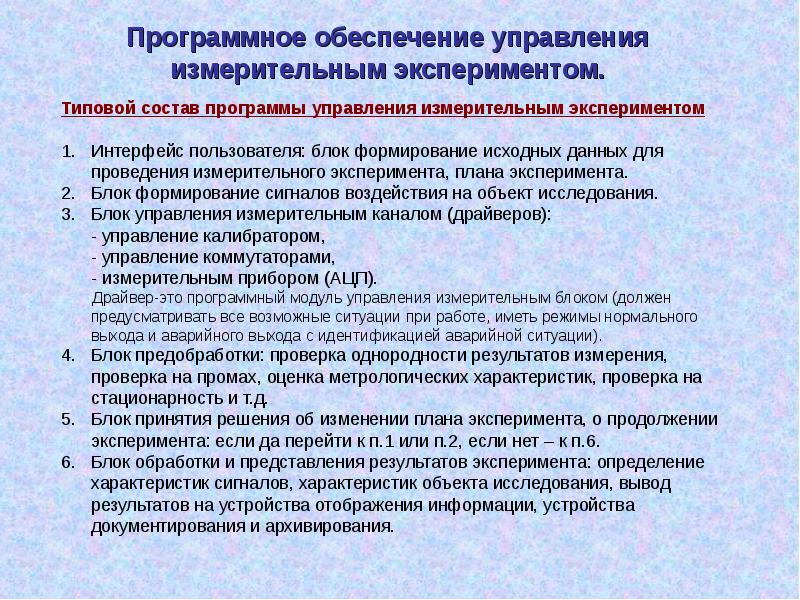

Программное обеспечение управления измерительным экспериментом.
Описание слайда:
Программное обеспечение управления измерительным экспериментом.

Слайд 12


Локальные измерительно-вычислительные системы, слайд №12
Описание слайда:

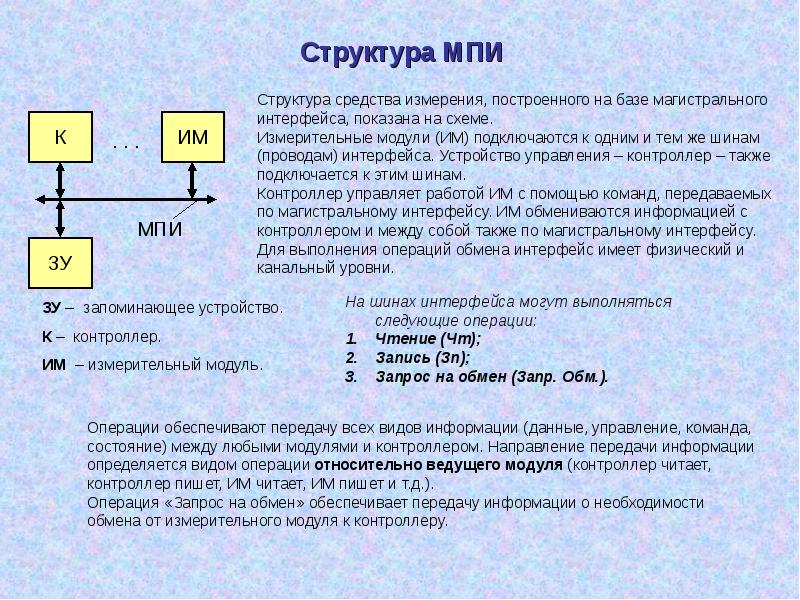

Слайд 13


Структура МПИ
Описание слайда:
Структура МПИ

Слайд 14


Локальные измерительно-вычислительные системы, слайд №14
Описание слайда:

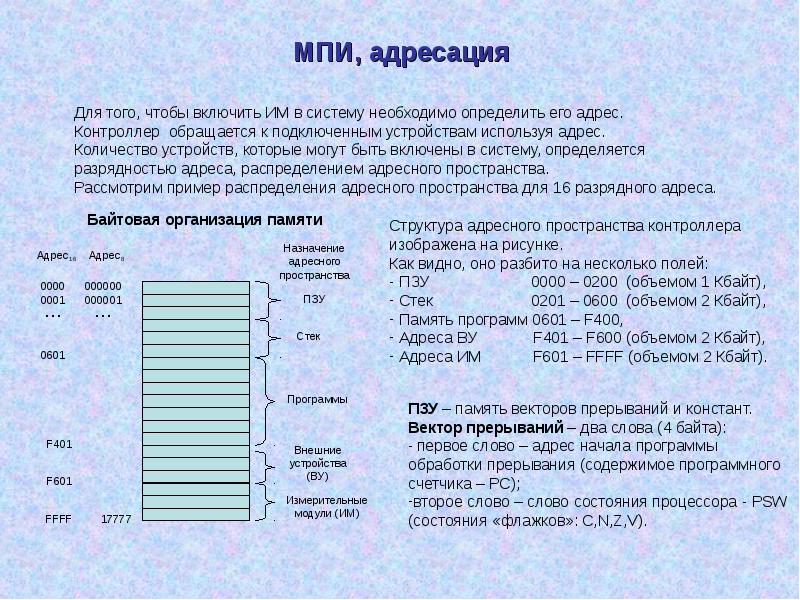

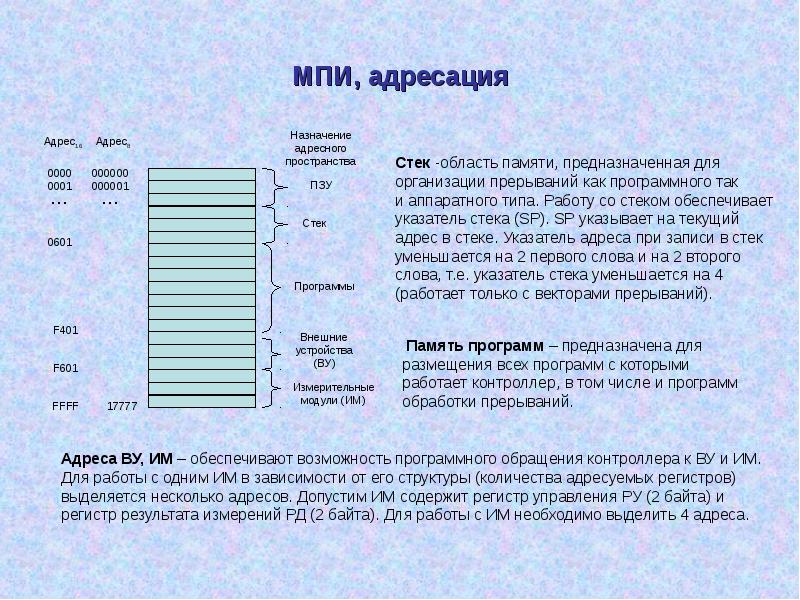

Слайд 15


МПИ, адресация
Описание слайда:
МПИ, адресация

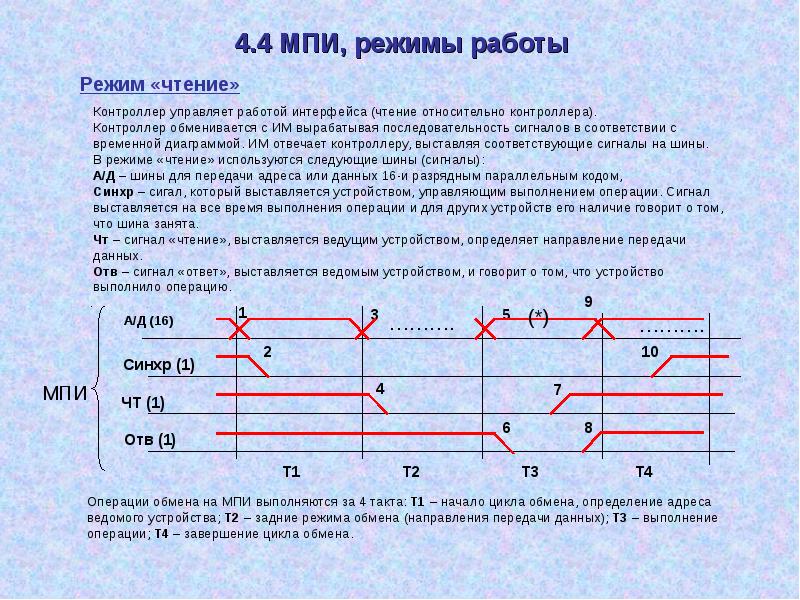

Слайд 16


4.4 МПИ, режимы работы
Описание слайда:
4.4 МПИ, режимы работы

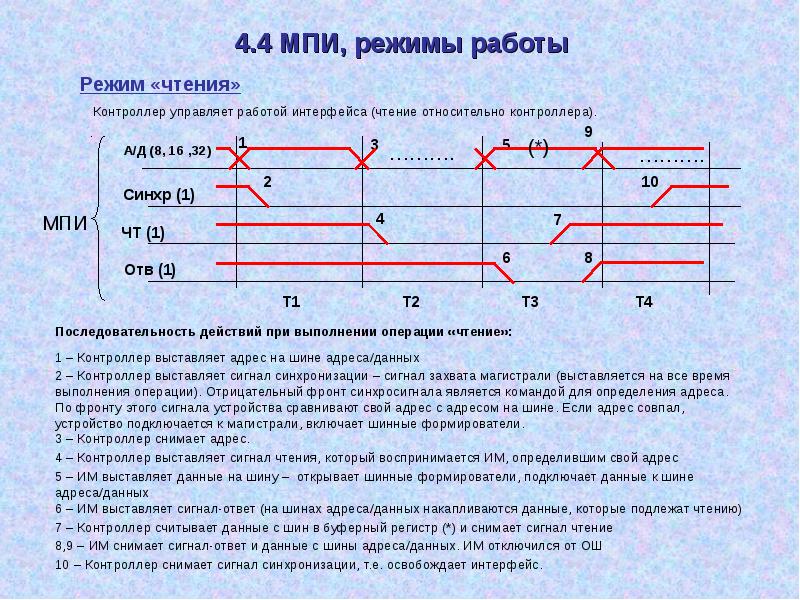

Слайд 17


4.4 МПИ, режимы работы
Описание слайда:
4.4 МПИ, режимы работы

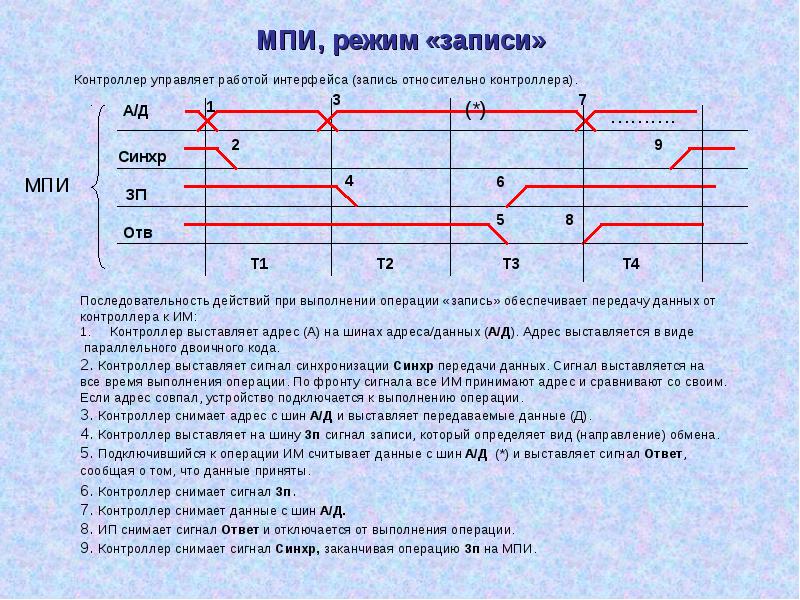

Слайд 18


МПИ, режим «записи»
Описание слайда:
МПИ, режим «записи»

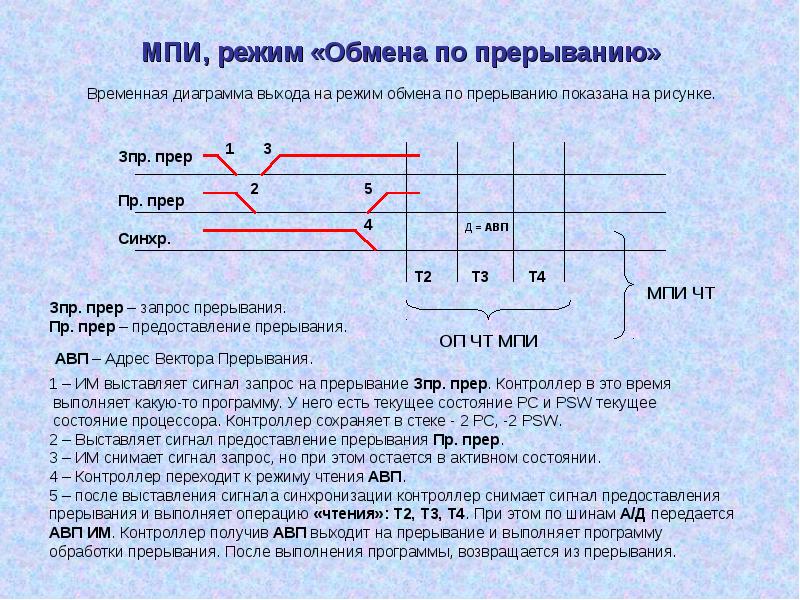

Слайд 19


МПИ, режим «Обмена по прерыванию»
Описание слайда:
МПИ, режим «Обмена по прерыванию»

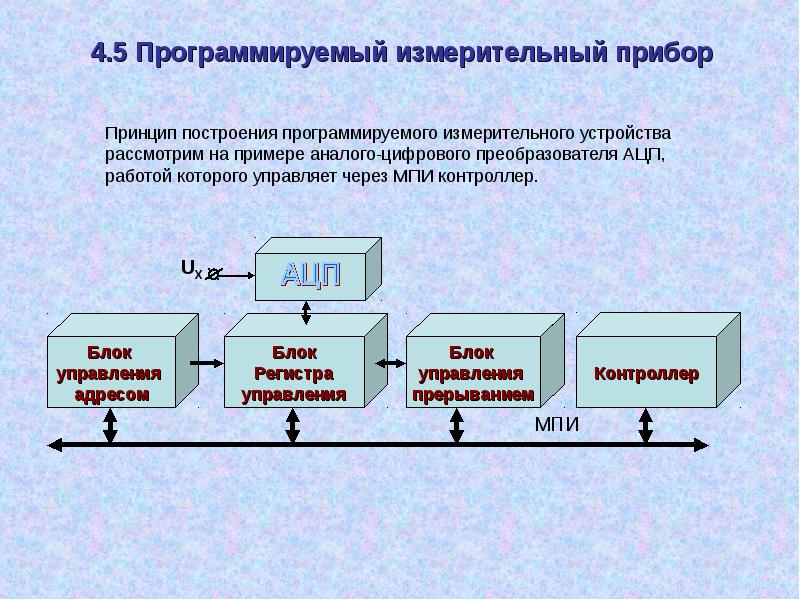

Слайд 20


4.5 Программируемый измерительный прибор
Описание слайда:
4.5 Программируемый измерительный прибор

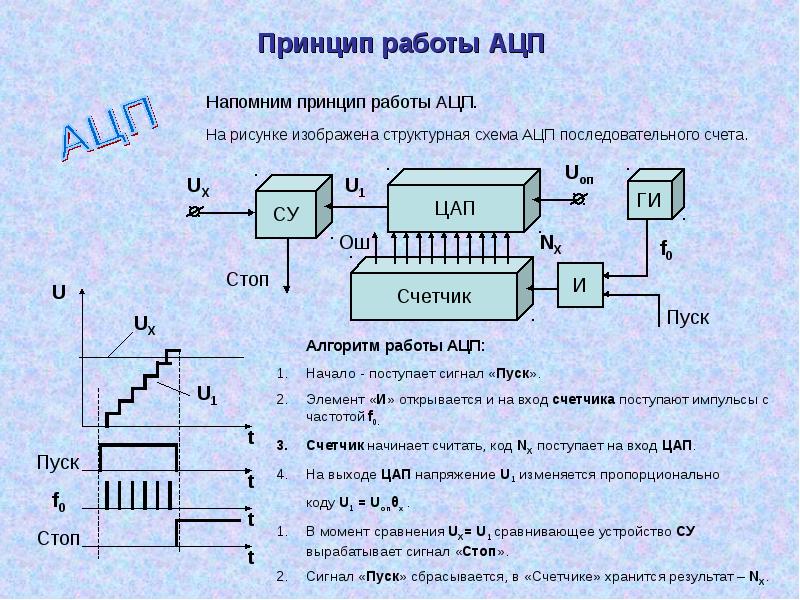

Слайд 21


Принцип работы АЦП Напомним принцип работы АЦП. На рисунке изображена структурная схема АЦП последовательного счета.
Описание слайда:
Принцип работы АЦП Напомним принцип работы АЦП. На рисунке изображена структурная схема АЦП последовательного счета.

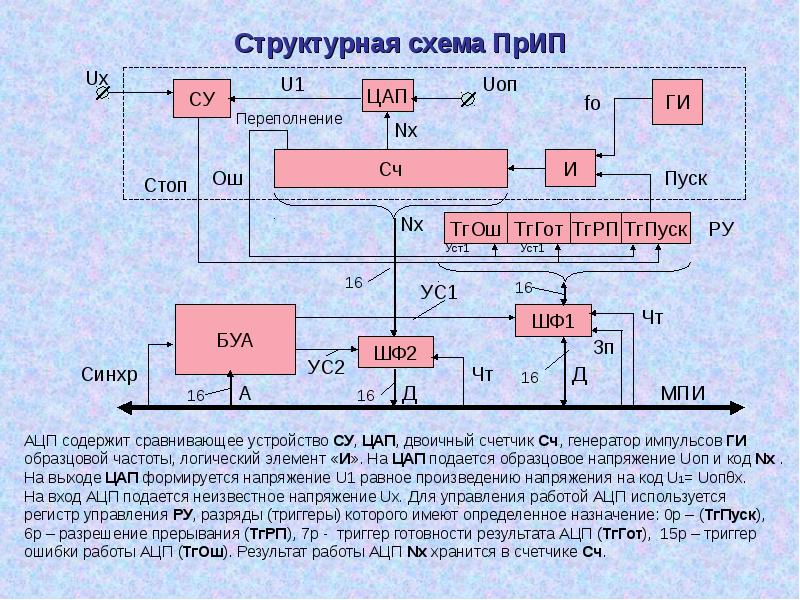

Слайд 22


Структурная схема ПрИП
Описание слайда:
Структурная схема ПрИП

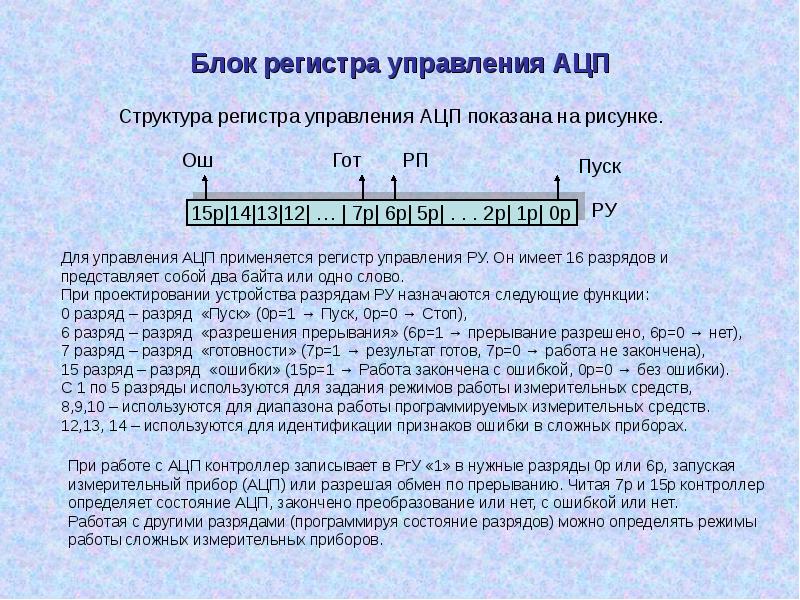

Слайд 23


Блок регистра управления АЦП
Описание слайда:
Блок регистра управления АЦП

Слайд 24

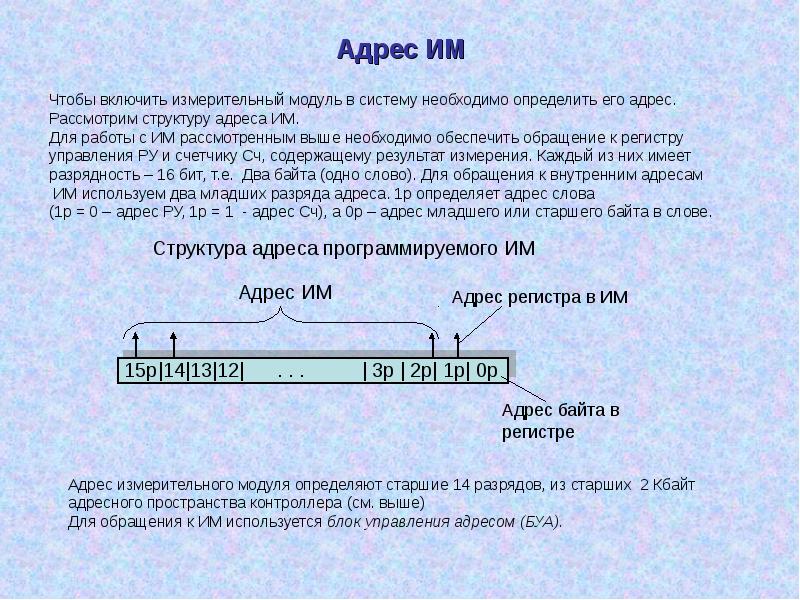

Адрес ИМ
Описание слайда:
Адрес ИМ

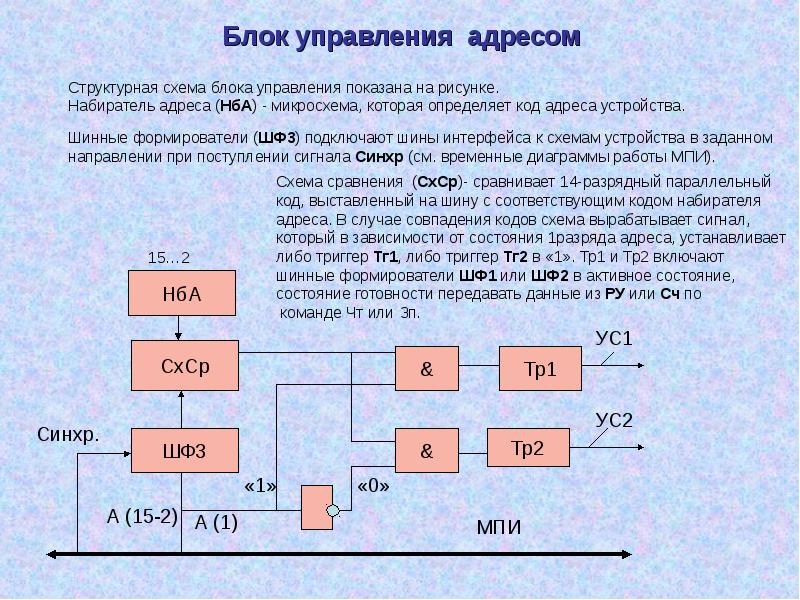

Слайд 25


Блок управления адресом
Описание слайда:
Блок управления адресом

Слайд 26

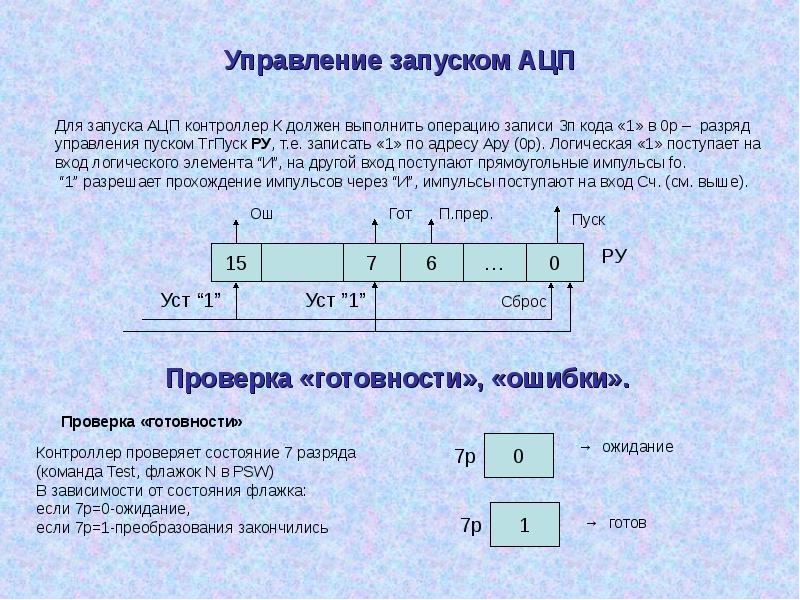

Управление запуском АЦП
Описание слайда:
Управление запуском АЦП

Слайд 27

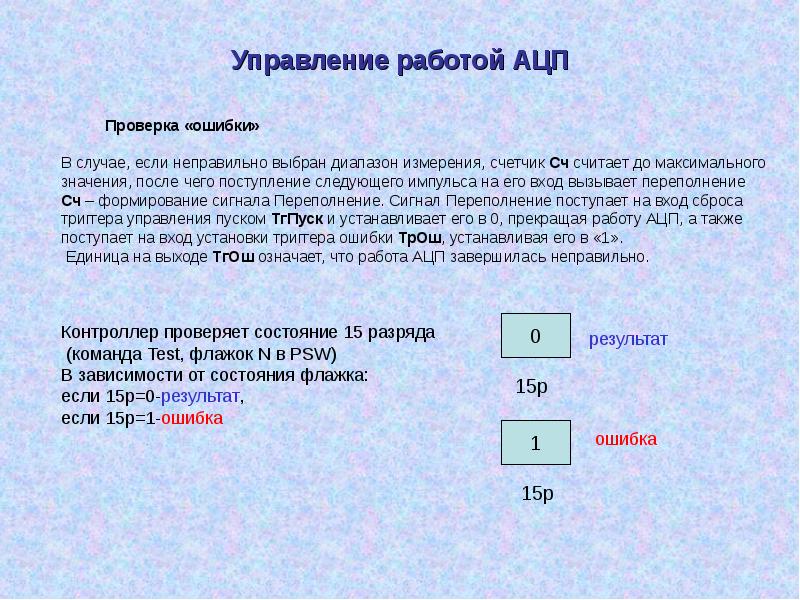

Управление работой АЦП
Описание слайда:
Управление работой АЦП

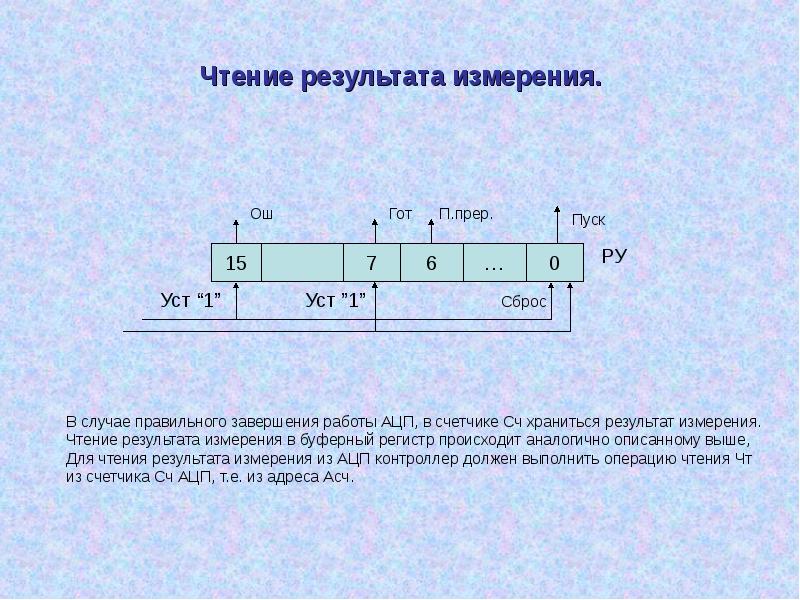

Слайд 28


Чтение результата измерения.
Описание слайда:
Чтение результата измерения.

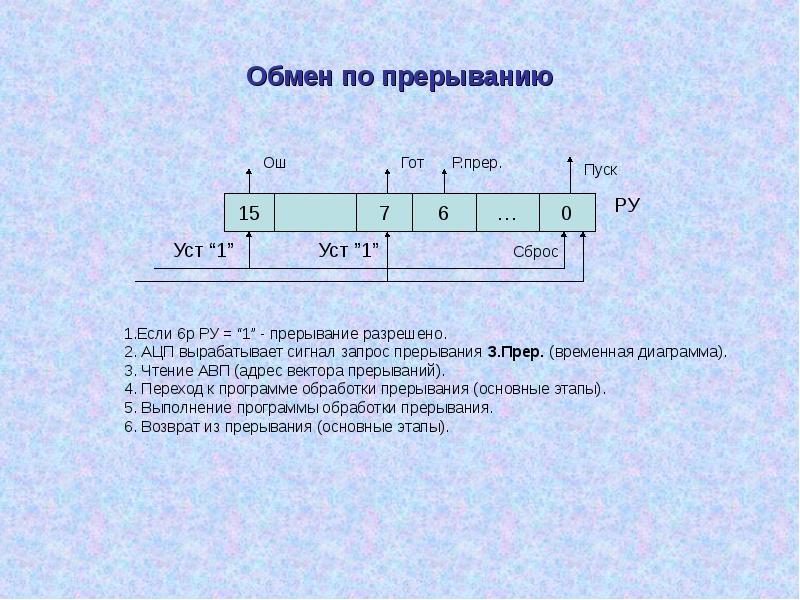

Слайд 29


Обмен по прерыванию
Описание слайда:
Обмен по прерыванию

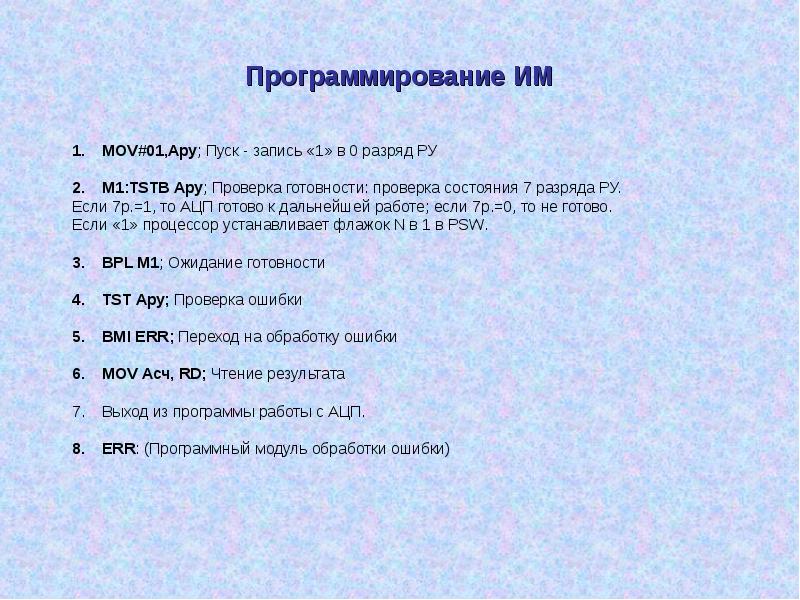

Слайд 30


Программирование ИМ
Описание слайда:
Программирование ИМ
