Вы можете ознакомиться и скачать презентацию на тему Поширення електромагнітних хвиль над пласкою ідеально провідною поверхнею. Доклад-сообщение содержит 27 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Розділ 9 ПОШИРЕННЯ ЕЛЕКТРОМАГНІТНИХ ХВИЛЬ НАД ПЛАСКОЮ ІДЕАЛЬНО ПРОВІДНОЮ ПОВЕРХНЕЮ

Слайд 2

Описание слайда:

Зміст

Слайд 3

Описание слайда:

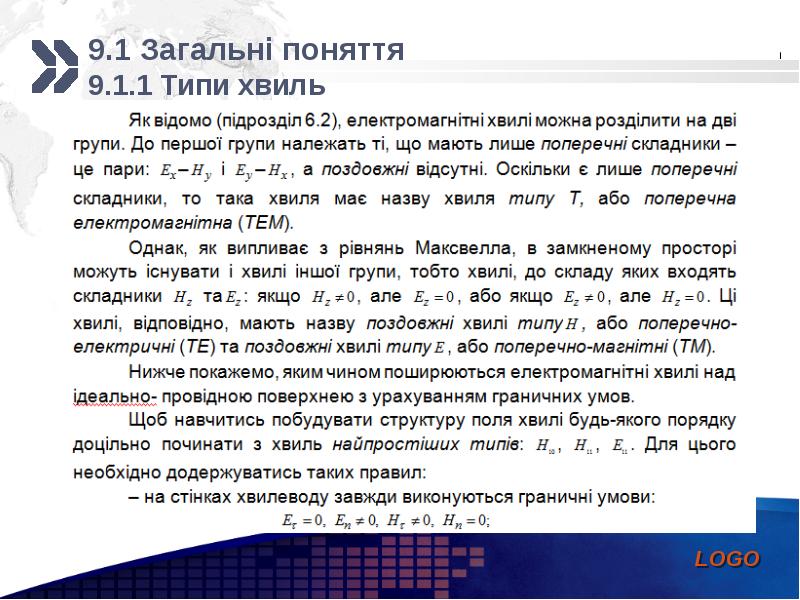

9.1 Загальні поняття 9.1.1 Типи хвиль

Слайд 4

Описание слайда:

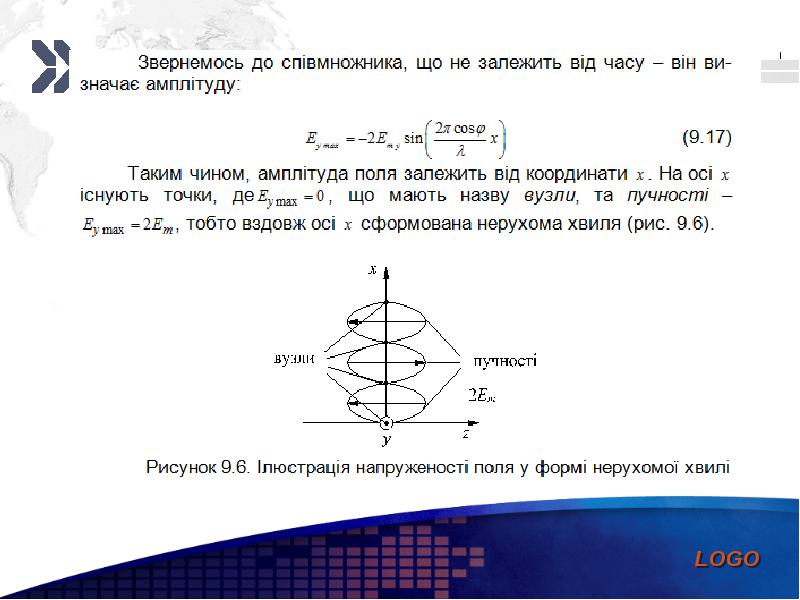

9.1.2 Поняття рухомої та нерухомої хвилі Нехай на ідеально провідну поверхню(глибина проникнення рівна нескінченності) падає однорідна пласка поперечна хвиля (хвиля типу Т). Падаюча хвиля повністю відіб’ється. Результуючий вектор:+ Із зміною кута падіння φзмінюється розподіл складників енергії електромагнітного поля: + + Режим, за якого є перенесення енергії – хвильовий режим (рухома хвиля), а режим, за якого немає перенесення енергії – коливальний режим (стояча хвиля).

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

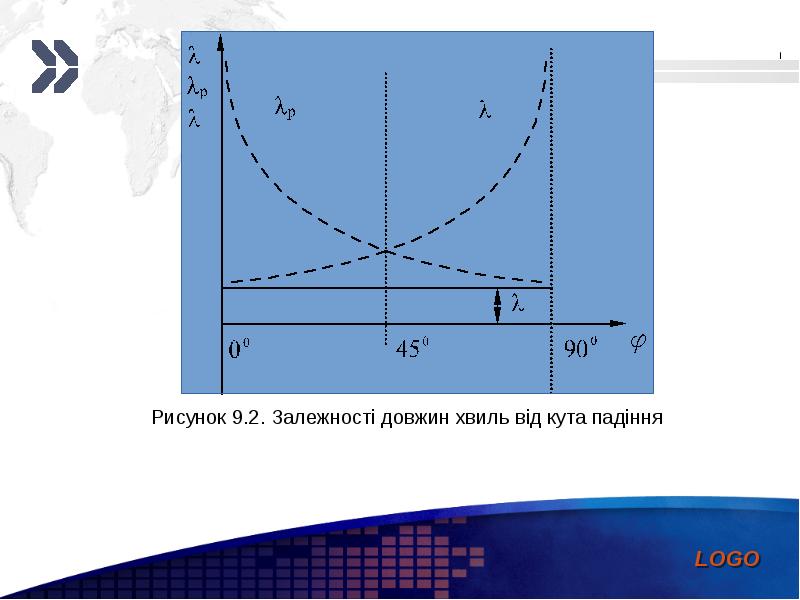

Зв’язок між довжиною хвилі та її стоячою та рухомою складової Отже, якщо , то рухомої хвилі. Якщо , то немає стоячої хвилі.

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

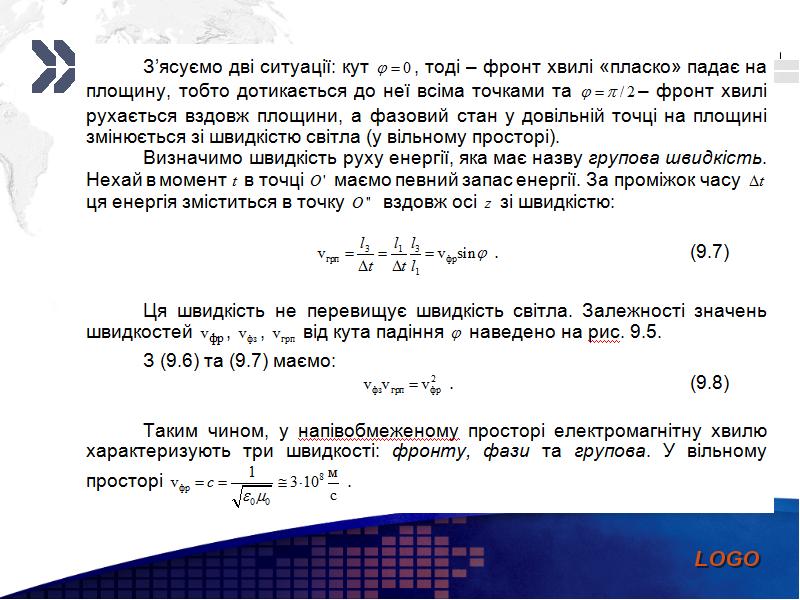

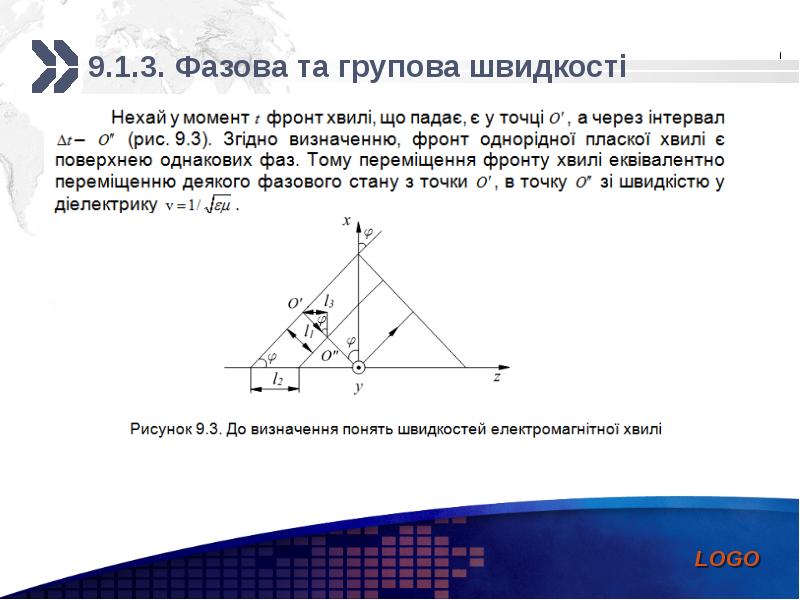

9.1.3. Фазова та групова швидкості

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

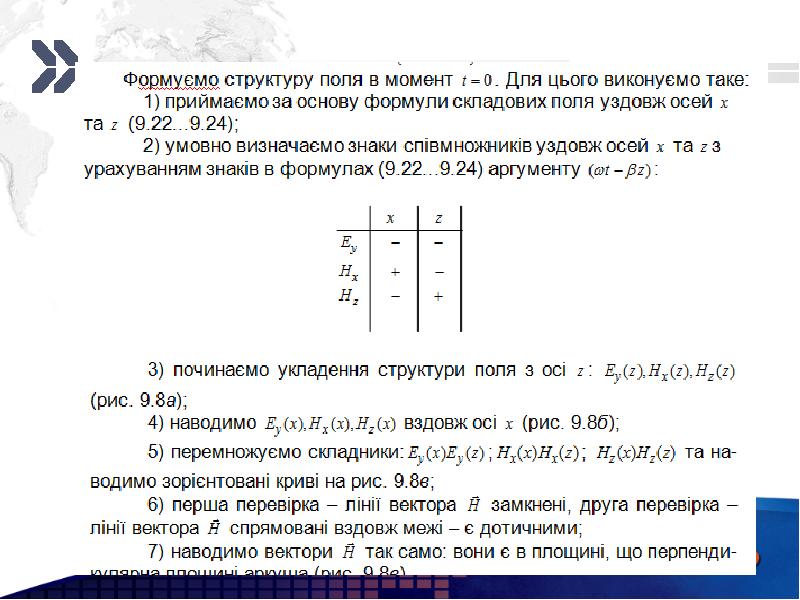

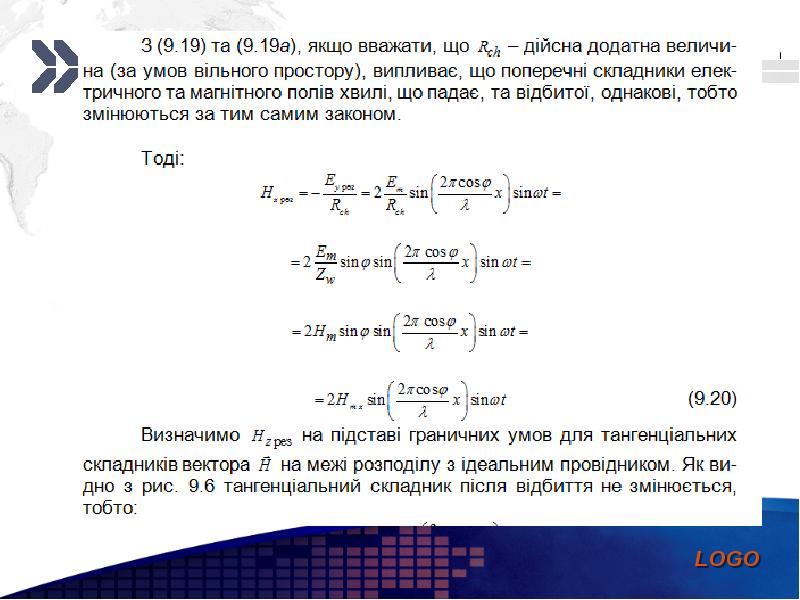

9.2. Структура електромагнітного поля над ідеальною провідною поверхнею

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

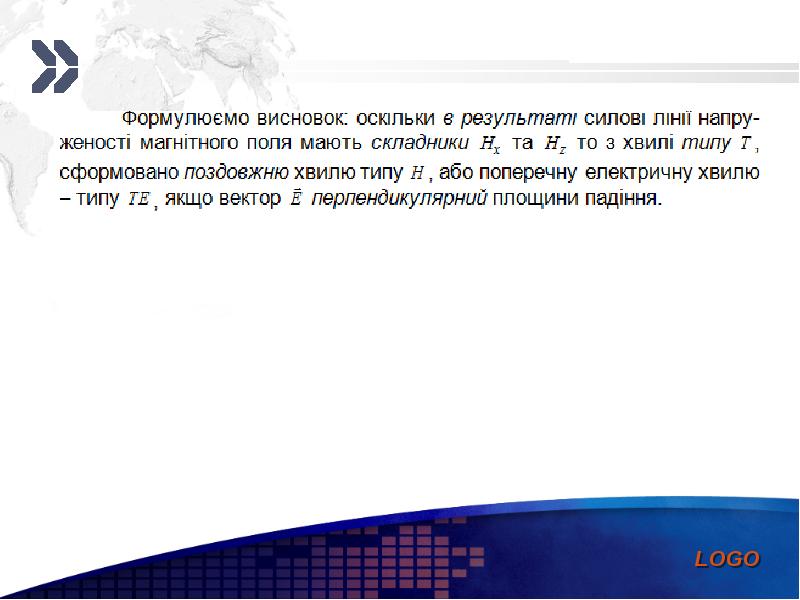

Слайд 20

Описание слайда:

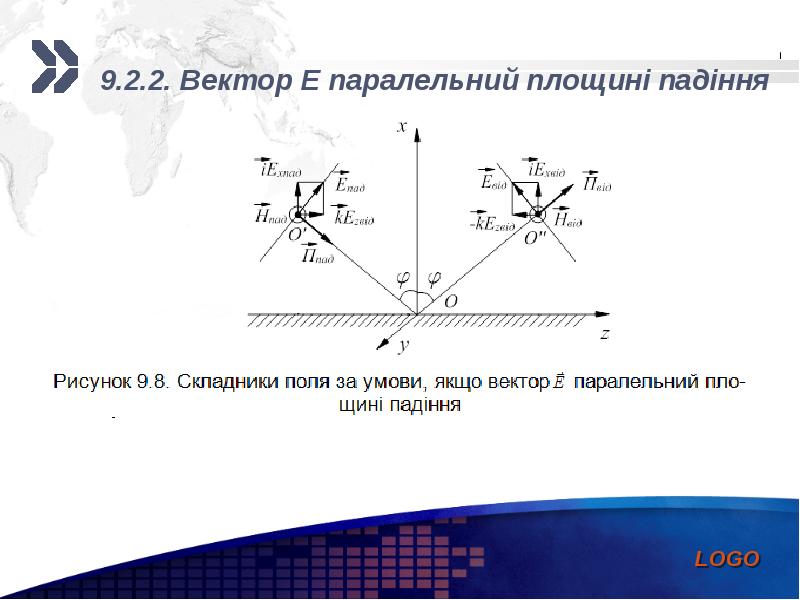

Слайд 21

Описание слайда:

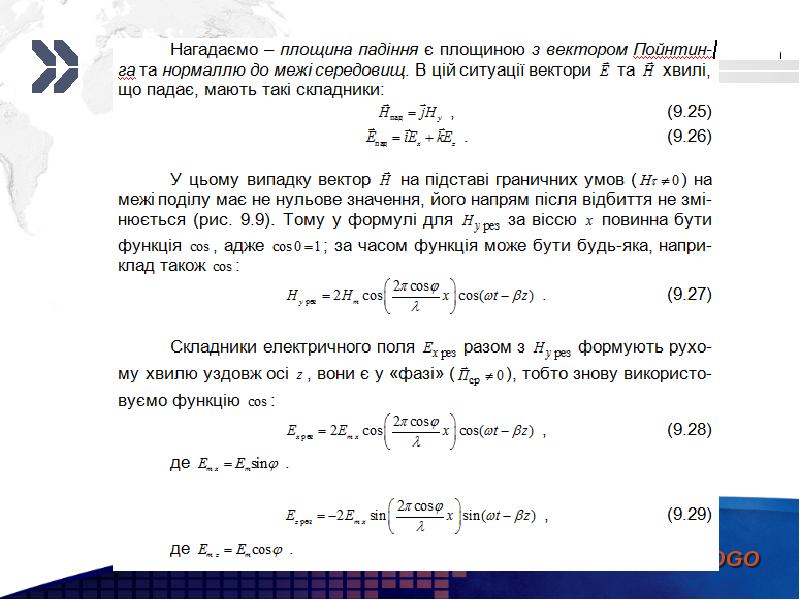

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Висновки 1. Електромагнітні хвилі можна розділити на дві групи. До першої групи належать ті, що мають лише поперечні складники - це пари та , а поздовжні відсутні. Така хвиля має назву хвиля типу Т або поперечна електромагнітна (ТЕМ). 2. Однак, як випливає з рівнянь Максвелла в замкнутому просторі можуть існувати і хвилі іншої групи, тобто хвилі, до складу яких входять складники та : якщо , або . Ці хвилі, відповідно, мають назву хвилі типу , або поперечні електричні (ТЕ) та хвилі типу , або поперечні магнітні (ТМ). 3. За умов падіння електромагнітної хвилі типу Т на ідеально провідну поверхню утворюється відбита хвиля, при цьому результивне поле спрямовано вздовж ідеальної провідної поверхні. 4. Результивний вектор має два складники: - уздовж осі x (характеризує режим стоячої хвилі); - уздовж осі y (характеризує режим рухомої хвилі).

Слайд 26

Описание слайда:

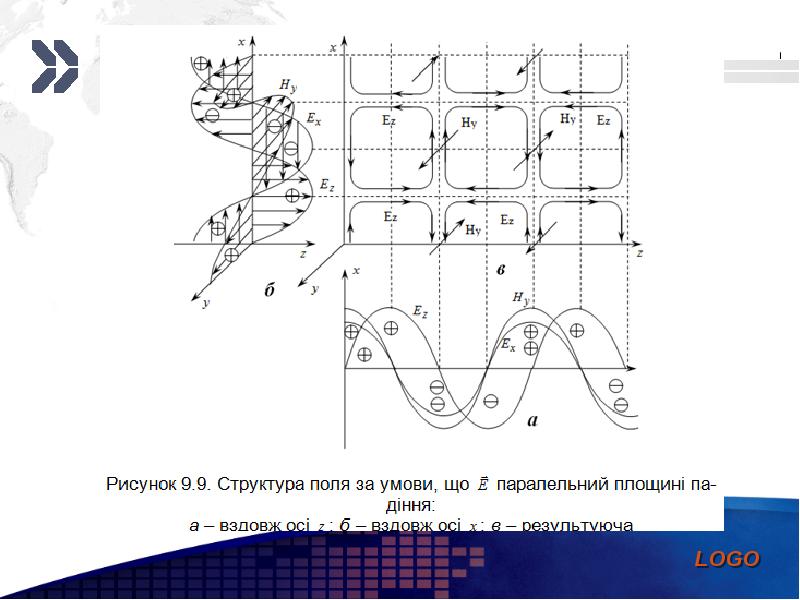

5. За довільних значень кута результивне поле має два складники: рухому, яка поширюється у додатному напрямку осі z, та стоячу вздовж осі x. 5. За довільних значень кута результивне поле має два складники: рухому, яка поширюється у додатному напрямку осі z, та стоячу вздовж осі x. 6. У напівобмеженному просторі електромагнітна хвиля характеризується трьома швидкостями: фронту , фази та групової (зауважимо, що). У вільному просторі . 7. За умов падіння ЕМХ на ідеальну провідну поверхню доцільно ввести поняття характеристичного опору , який визначають через хвильовий імпеданс та кут падіння: . 8. Структури полів електричних та магнітних векторів різні за умов різної орієнтації вектора хвилі типу Т, що падає: - якщо вектор , перпендикулярний до площини падіння - в результаті утворюєтьсяхвиля типу Н (ТЕ); - якщо вектор , паралельний до площини падіння - в результаті утворюється хвиля типу Е (ТН).

Слайд 27

Описание слайда:

Контрольні питання та завдання 1. Охарактеризуйте поняття і параметри фазової та групової швидкості хвилі. 2. Охарактеризуйте поняття і параметри рухомої і стоячої хвилі. 3. Назвіть види електромагнітних хвиль, в залежності від складників поля та . 4. Дайте визначення коливальному та хвильовому режиму , за яким напрямком здійснюється перенесення енергій під час поширення хвиль? 5. Наведіть вектори Пойнтинга для падаючої та відбитої хвилі в проекціях на координатні осі . 6. Дайте визначення поняттю «довжина хвилі» . 7. Наведіть співвідношення, які описують залежність між довжинами стоячої , рухомої та падаючої хвиль . 8. Сформулюйте звязок між режимом хвилі та кутом її падіння. 9. Охарактеризуйте явище падіння однорідної плоскої хвилі на ідеально провідну поверхню.
