Слайд 1

Описание слайда:

Лекция 9 Построение диаграмм. Типы диаграмм – Точечная, поверхность

Слайд 2

Описание слайда:

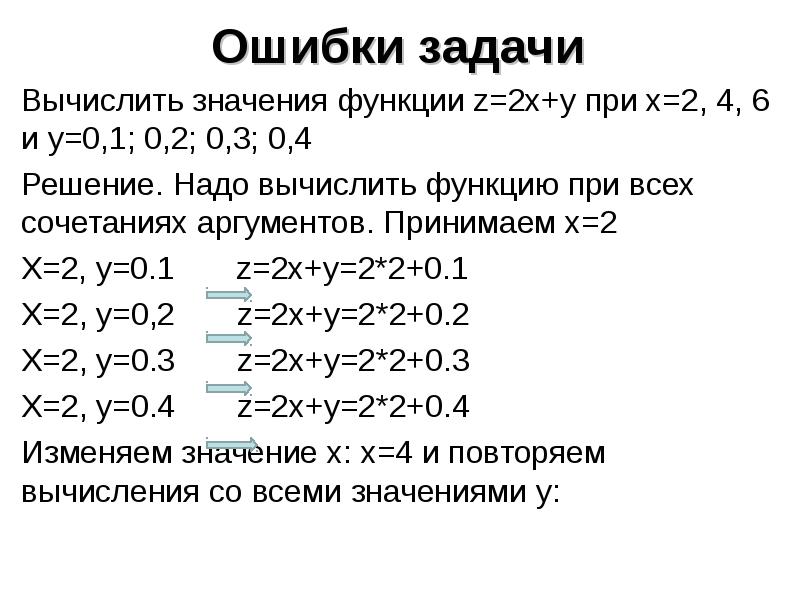

Ошибки задачи Вычислить значения функции z=2x+y при х=2, 4, 6 и у=0,1; 0,2; 0,3; 0,4 Решение. Надо вычислить функцию при всех сочетаниях аргументов. Принимаем х=2 Х=2, y=0.1 z=2x+y=2*2+0.1 X=2, y=0,2 z=2x+y=2*2+0.2 X=2, y=0.3 z=2x+y=2*2+0.3 X=2, y=0.4 z=2x+y=2*2+0.4 Изменяем значение х: х=4 и повторяем вычисления со всеми значениями у:

Слайд 3

Описание слайда:

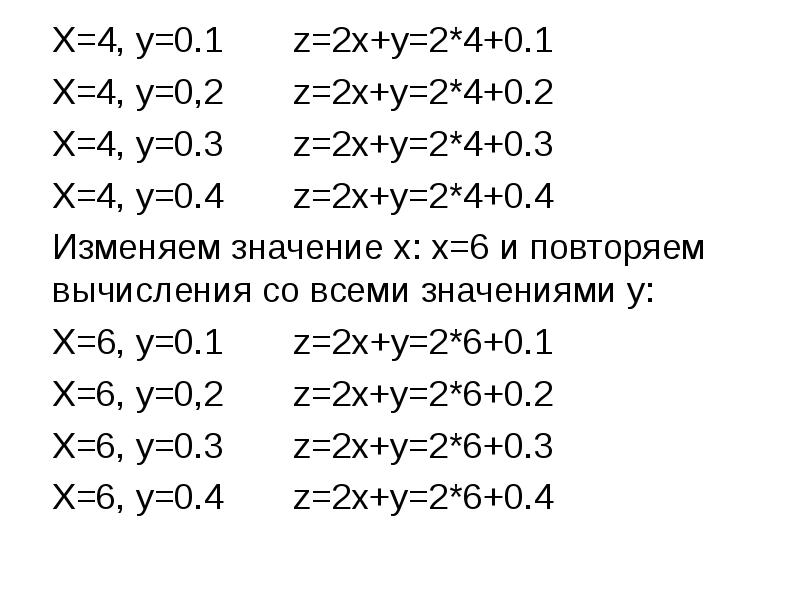

Х=4, y=0.1 z=2x+y=2*4+0.1 Х=4, y=0.1 z=2x+y=2*4+0.1 X=4, y=0,2 z=2x+y=2*4+0.2 X=4, y=0.3 z=2x+y=2*4+0.3 X=4, y=0.4 z=2x+y=2*4+0.4 Изменяем значение х: х=6 и повторяем вычисления со всеми значениями у: Х=6, y=0.1 z=2x+y=2*6+0.1 X=6, y=0,2 z=2x+y=2*6+0.2 X=6, y=0.3 z=2x+y=2*6+0.3 X=6, y=0.4 z=2x+y=2*6+0.4

Слайд 4

Описание слайда:

Решение в Excel Располагаем значения х в столбце; Располагаем значения у в строке; Пишем формулу вычисления функции при х=2 и у=0.1

Слайд 5

Описание слайда:

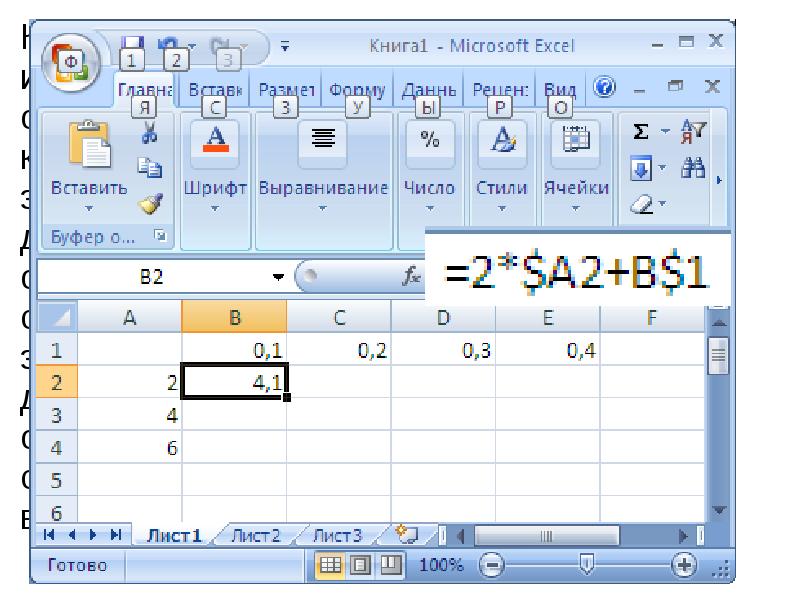

Копируем формулу на диапазоны изменения х и у. Адреса ячеек в формуле относительные (буква и цифра). При копировании они изменяются. Для данной задачи адрес ячейки с аргументом х не должен менять буквы столбца, в котором он расположен. Это назначается смешанной ссылкой $A2. Для данной задачи адрес ячейки с аргументом у не должен менять номера строки, в котором он расположен. Это назначается смешанной ссылкой В$1. Значит, формула в В2 записывается: Копируем формулу на диапазоны изменения х и у. Адреса ячеек в формуле относительные (буква и цифра). При копировании они изменяются. Для данной задачи адрес ячейки с аргументом х не должен менять буквы столбца, в котором он расположен. Это назначается смешанной ссылкой $A2. Для данной задачи адрес ячейки с аргументом у не должен менять номера строки, в котором он расположен. Это назначается смешанной ссылкой В$1. Значит, формула в В2 записывается:

Слайд 6

Описание слайда:

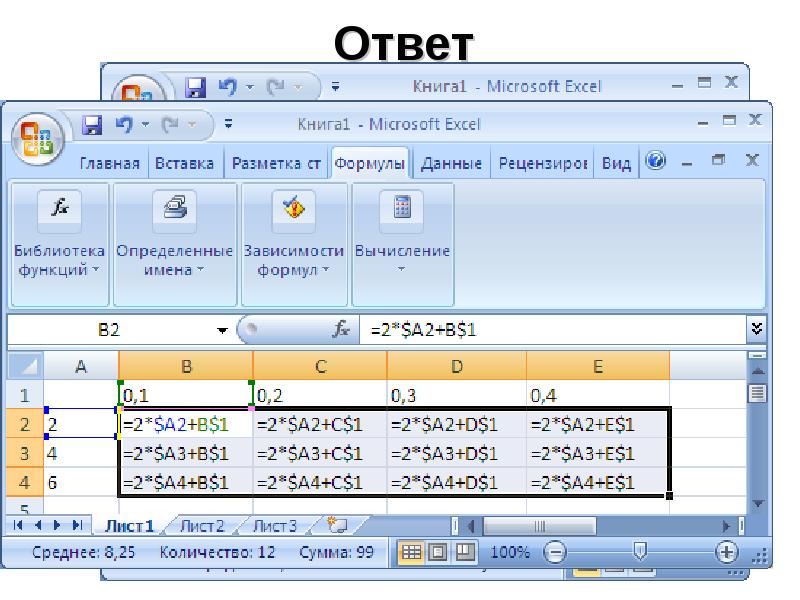

Ответ

Слайд 7

Описание слайда:

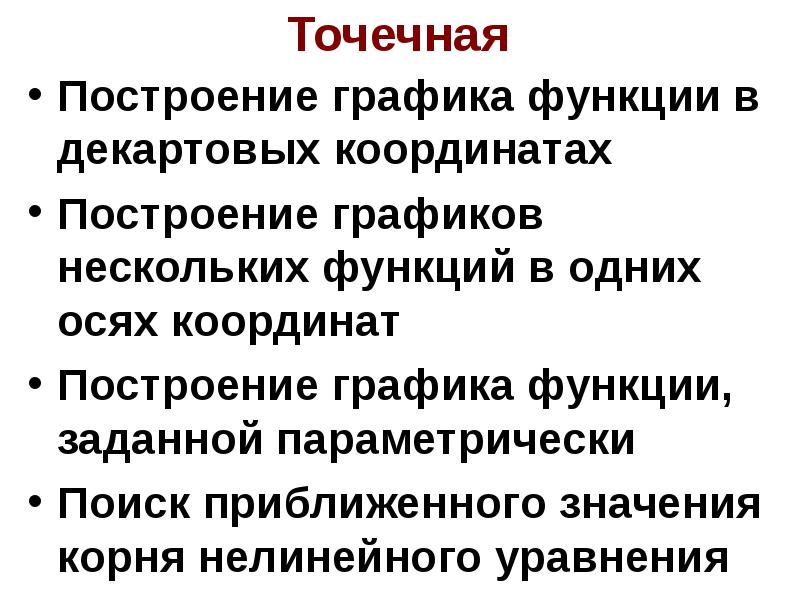

Точечная Построение графика функции в декартовых координатах Построение графиков нескольких функций в одних осях координат Построение графика функции, заданной параметрически Поиск приближенного значения корня нелинейного уравнения

Слайд 8

Описание слайда:

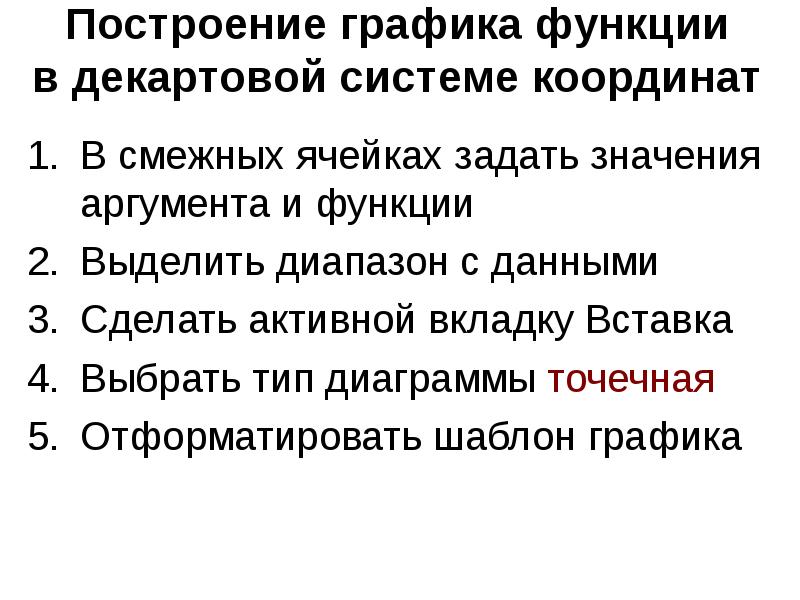

Построение графика функции в декартовой системе координат В смежных ячейках задать значения аргумента и функции Выделить диапазон с данными Сделать активной вкладку Вставка Выбрать тип диаграммы точечная Отформатировать шаблон графика

Слайд 9

Описание слайда:

Пример. Построить график функции при х[2, 6].

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Форматирование осей

Слайд 12

Описание слайда:

Форматирование координатной сетки

Слайд 13

Описание слайда:

Форматирование легенды

Слайд 14

Описание слайда:

Подписи данных

Слайд 15

Описание слайда:

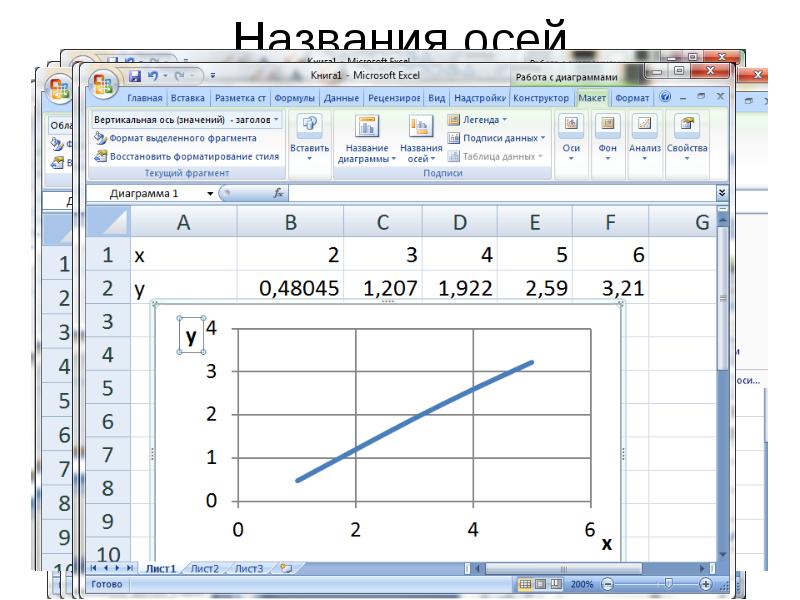

Названия осей

Слайд 16

Описание слайда:

Название диаграммы

Слайд 17

Описание слайда:

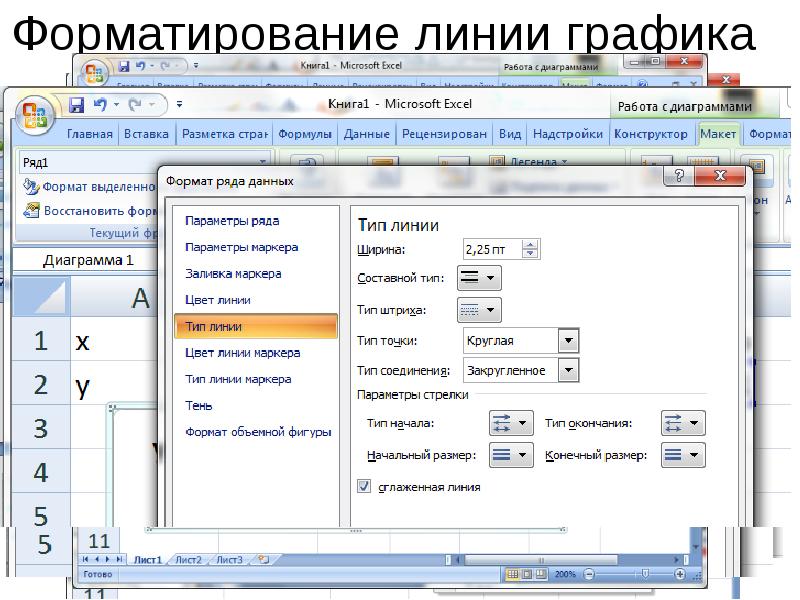

Форматирование линии графика

Слайд 18

Описание слайда:

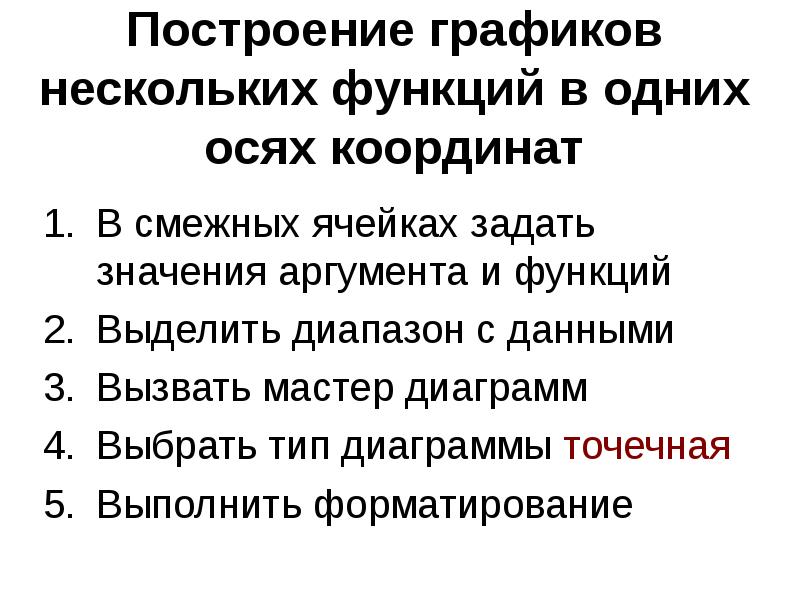

Построение графиков нескольких функций в одних осях координат В смежных ячейках задать значения аргумента и функций Выделить диапазон с данными Вызвать мастер диаграмм Выбрать тип диаграммы точечная Выполнить форматирование

Слайд 19

Описание слайда:

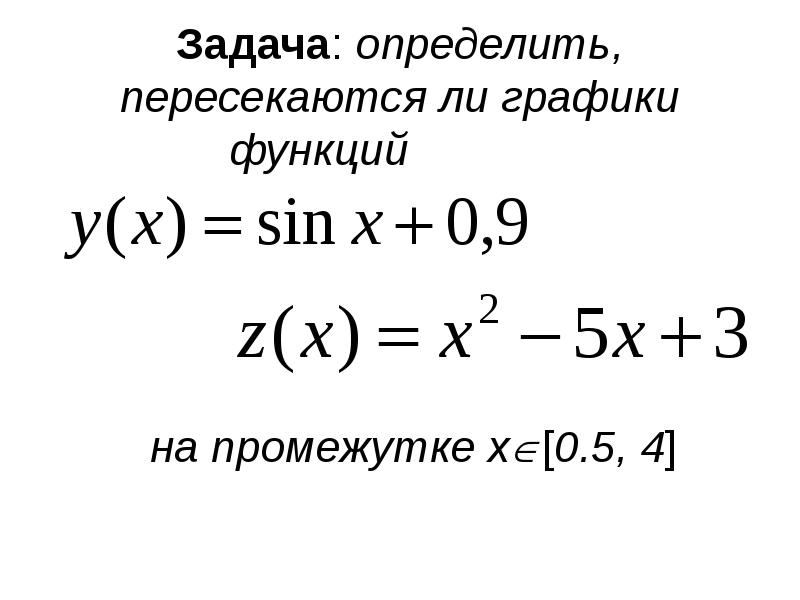

Задача: определить, пересекаются ли графики функций

Слайд 20

Описание слайда:

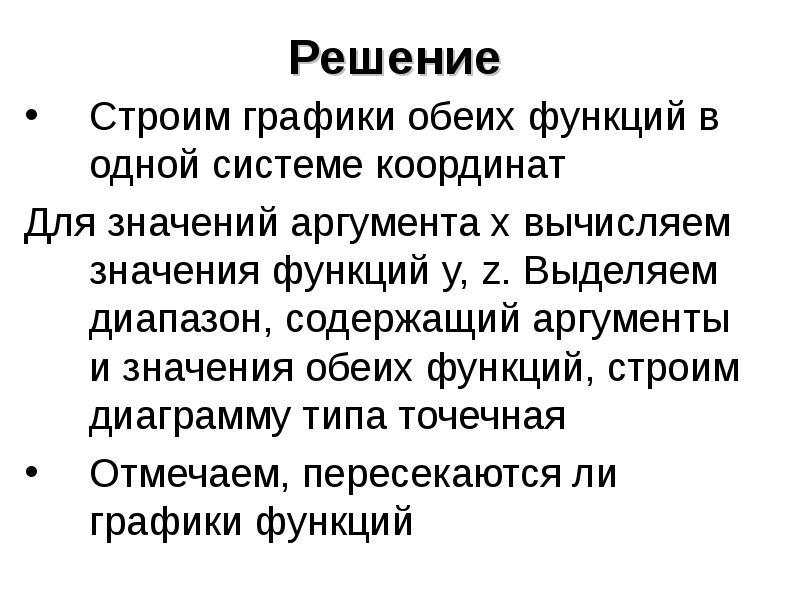

Решение Строим графики обеих функций в одной системе координат Для значений аргумента х вычисляем значения функций y, z. Выделяем диапазон, содержащий аргументы и значения обеих функций, строим диаграмму типа точечная Отмечаем, пересекаются ли графики функций

Слайд 21

Описание слайда:

Решение

Слайд 22

Описание слайда:

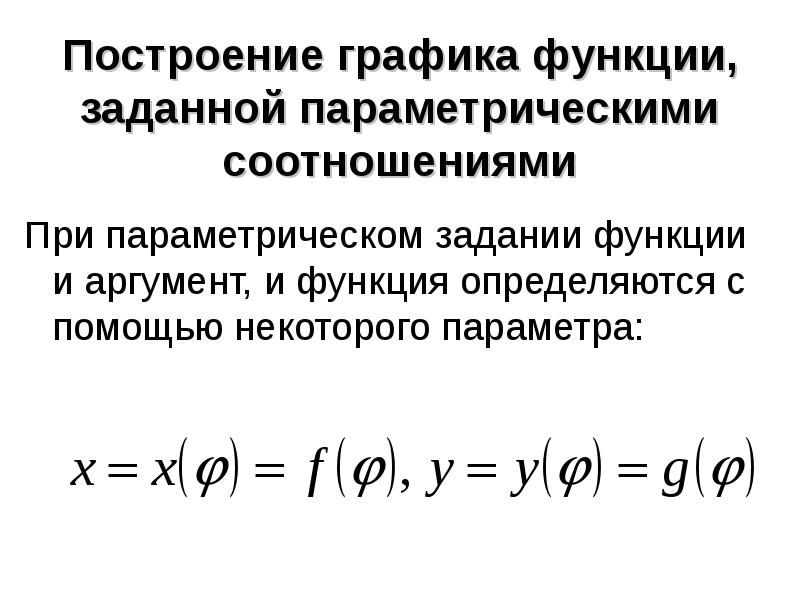

Построение графика функции, заданной параметрическими соотношениями При параметрическом задании функции и аргумент, и функция определяются с помощью некоторого параметра:

Слайд 23

Описание слайда:

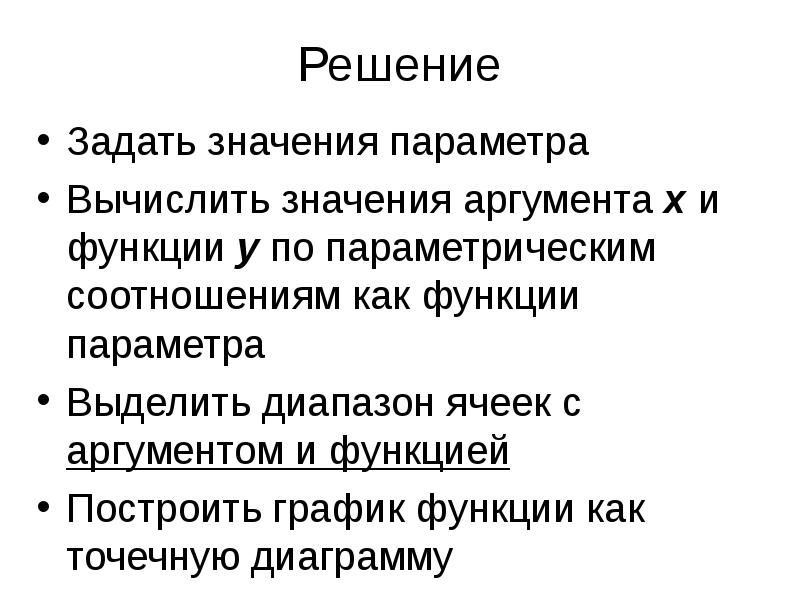

Решение Задать значения параметра Вычислить значения аргумента х и функции у по параметрическим соотношениям как функции параметра Выделить диапазон ячеек с аргументом и функцией Построить график функции как точечную диаграмму

Слайд 24

Описание слайда:

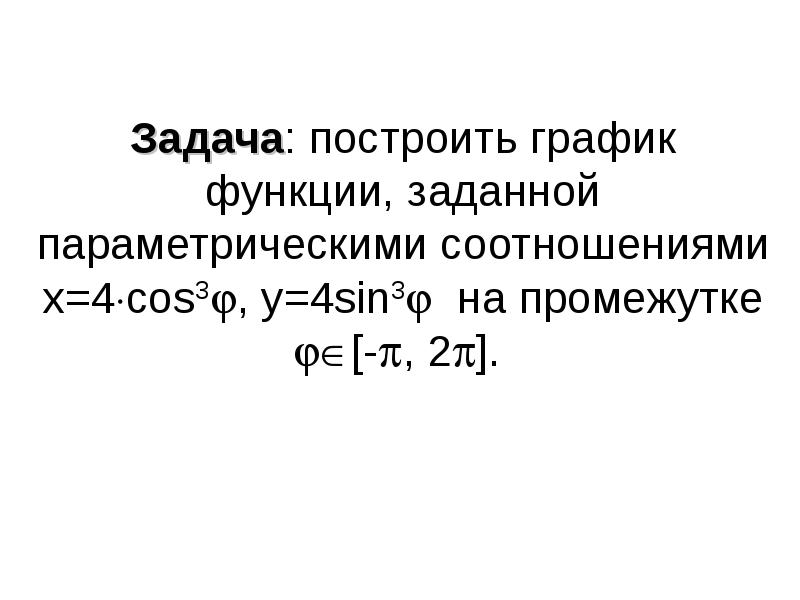

Задача: построить график функции, заданной параметрическими соотношениями x=4cos3, y=4sin3 на промежутке [-, 2].

Слайд 25

Описание слайда:

Решение

Слайд 26

Описание слайда:

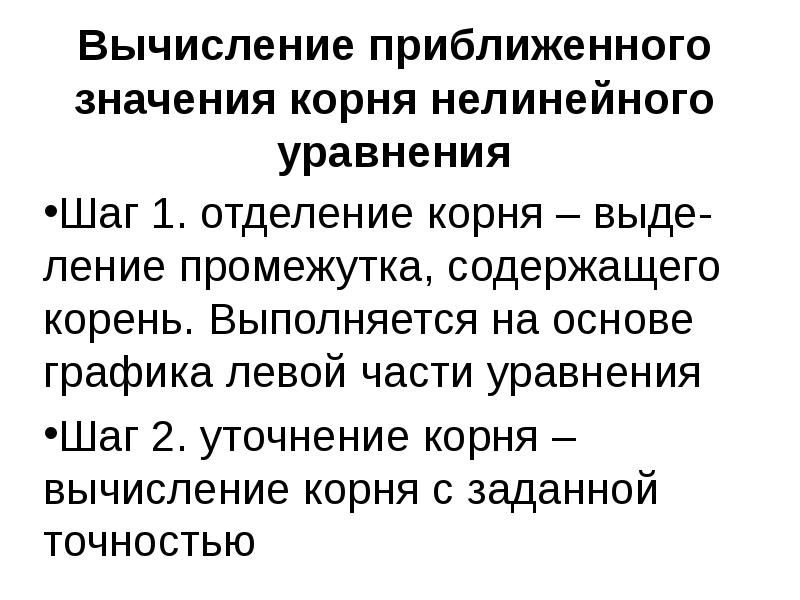

Вычисление приближенного значения корня нелинейного уравнения Шаг 1. отделение корня – выде-ление промежутка, содержащего корень. Выполняется на основе графика левой части уравнения Шаг 2. уточнение корня – вычисление корня с заданной точностью

Слайд 27

Описание слайда:

Задача: Вычислить приближенное значение корня нелинейного уравнения

Слайд 28

Описание слайда:

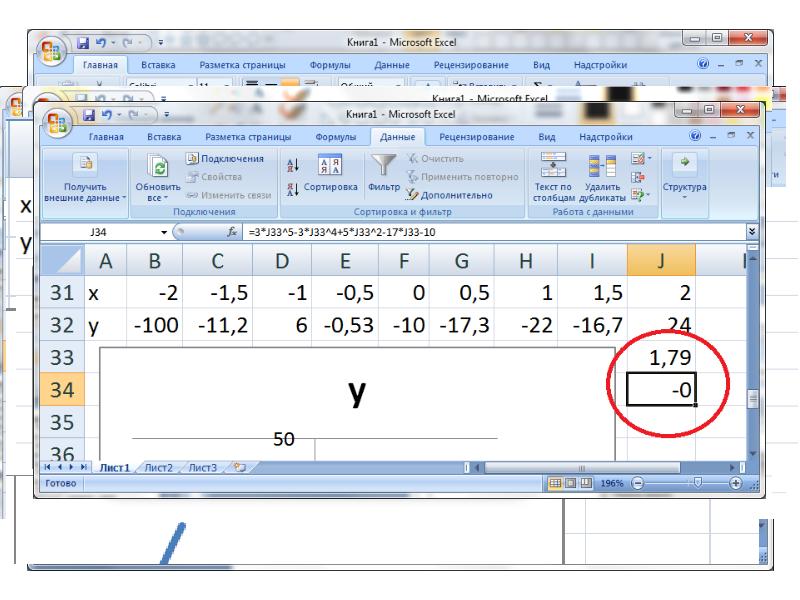

Вывод: уравнение имеет три корня: на промежутках [-2, -1], [-1,0], [1,2]. Вывод: уравнение имеет три корня: на промежутках [-2, -1], [-1,0], [1,2]. Вычислить корень на промежутке [1,2]. Ввести приближенное значение Корня 2. Вычислить левую часть уравнения при этом значении 3.Вызвать надстройку подбор параметра 4. Получить значение корня

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

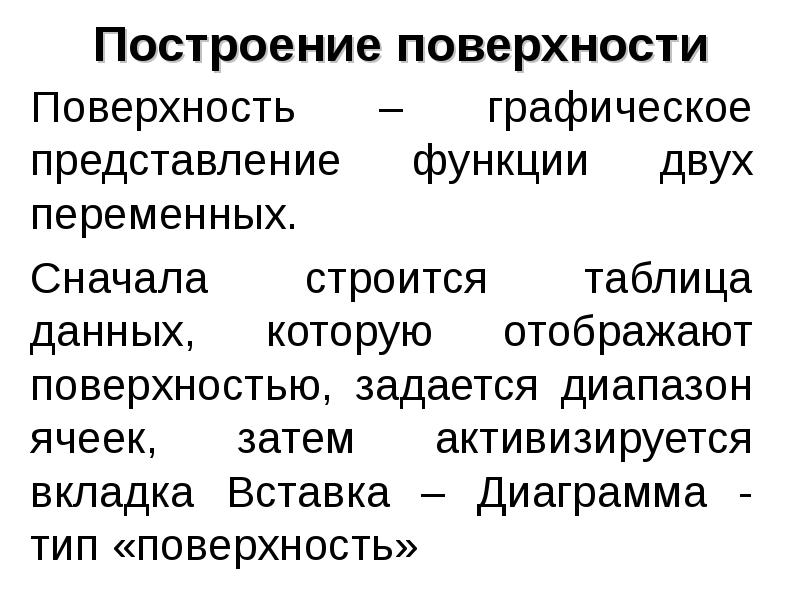

Построение поверхности Поверхность – графическое представление функции двух переменных. Сначала строится таблица данных, которую отображают поверхностью, задается диапазон ячеек, затем активизируется вкладка Вставка – Диаграмма - тип «поверхность»

Слайд 31

Описание слайда:

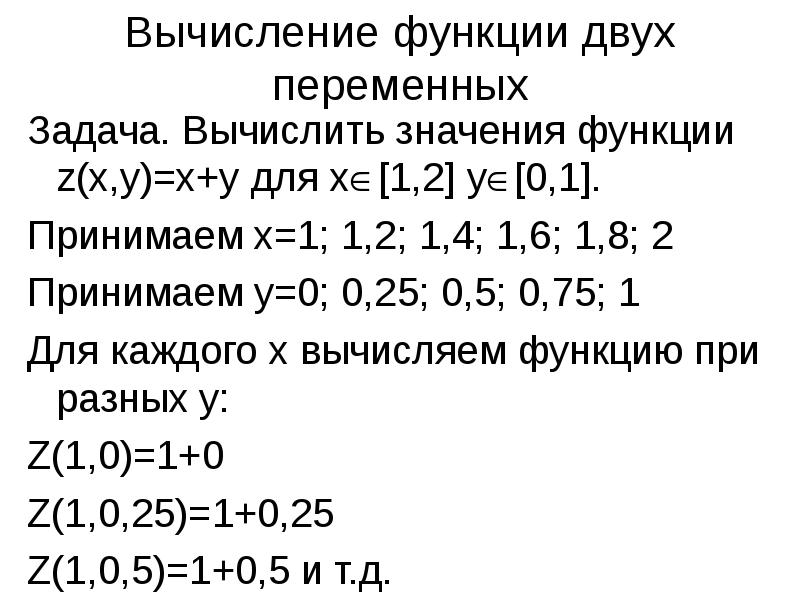

Вычисление функции двух переменных Задача. Вычислить значения функции z(x,y)=x+y для х[1,2] y[0,1]. Принимаем х=1; 1,2; 1,4; 1,6; 1,8; 2 Принимаем у=0; 0,25; 0,5; 0,75; 1 Для каждого х вычисляем функцию при разных у: Z(1,0)=1+0 Z(1,0,25)=1+0,25 Z(1,0,5)=1+0,5 и т.д.
