Слайд 1

Описание слайда:

Урок 4. Построение трехточечной (наклонной) (вертикальной) перспективы

Слайд 2

Описание слайда:

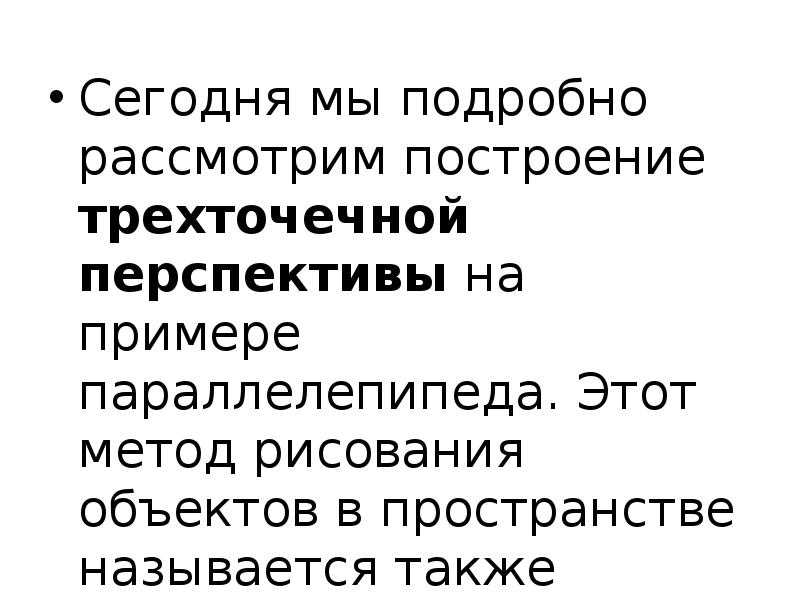

Сегодня мы подробно рассмотрим построение трехточечной перспективы на примере параллелепипеда. Этот метод рисования объектов в пространстве называется также наклонной или вертикальной перспективой.

Слайд 3

Описание слайда:

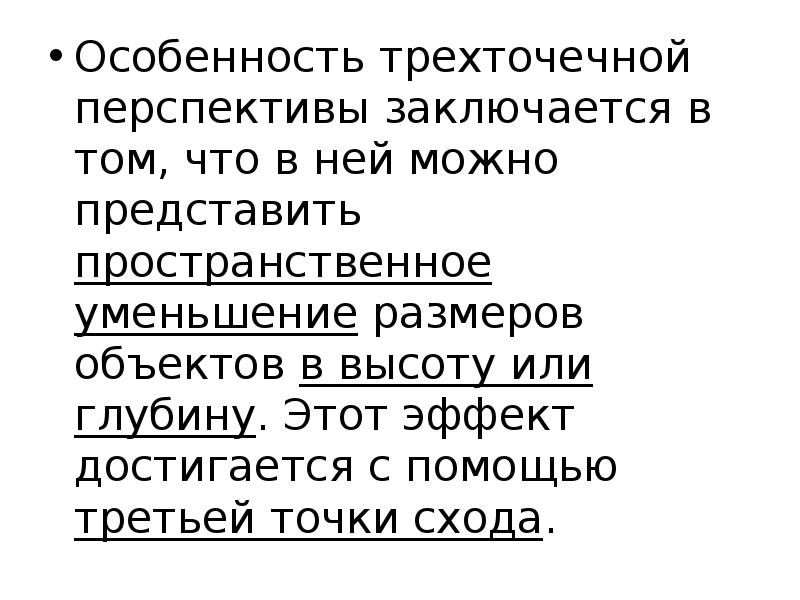

Особенность трехточечной перспективы заключается в том, что в ней можно представить пространственное уменьшение размеров объектов в высоту или глубину. Этот эффект достигается с помощью третьей точки схода.

Слайд 4

Описание слайда:

Вот простой пример, который показывает, как трехточечная перспектива может выглядеть в рисунке:

Слайд 5

Описание слайда:

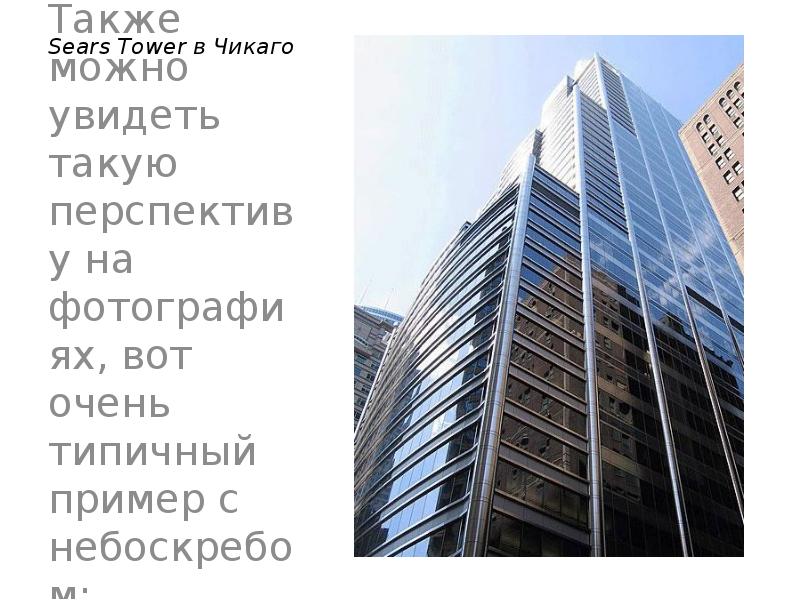

Sears Tower в Чикаго Также можно увидеть такую перспективу на фотографиях, вот очень типичный пример с небоскребом:

Слайд 6

Описание слайда:

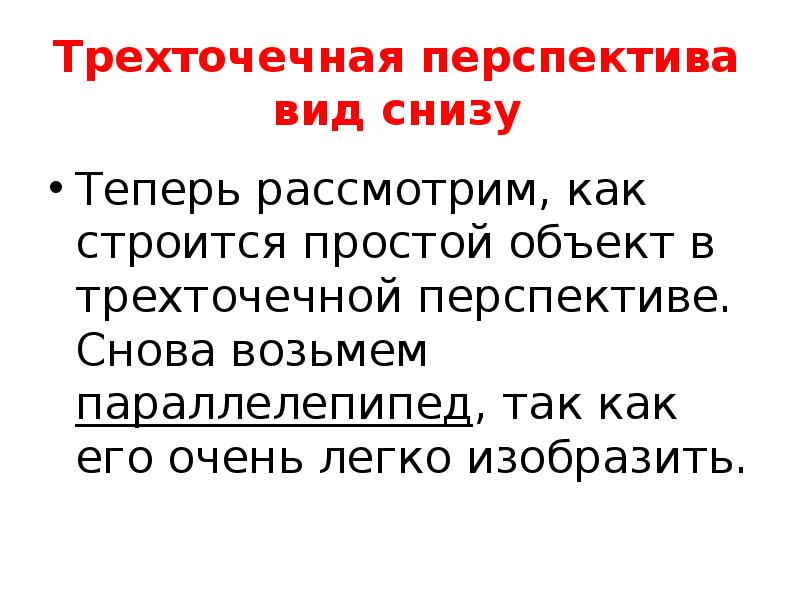

Трехточечная перспектива вид снизу Теперь рассмотрим, как строится простой объект в трехточечной перспективе. Снова возьмем параллелепипед, так как его очень легко изобразить.

Слайд 7

Описание слайда:

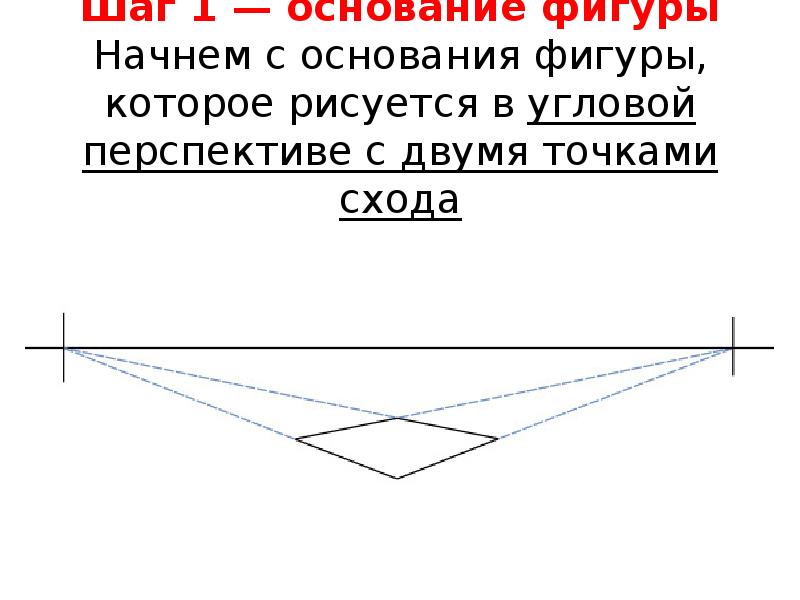

Шаг 1 — основание фигуры Начнем с основания фигуры, которое рисуется в угловой перспективе с двумя точками схода

Слайд 8

Описание слайда:

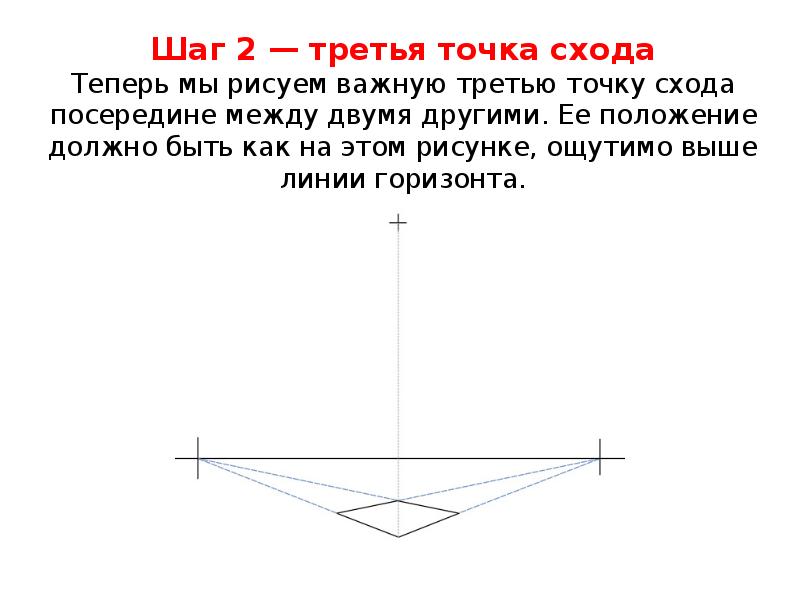

Шаг 2 — третья точка схода Теперь мы рисуем важную третью точку схода посередине между двумя другими. Ее положение должно быть как на этом рисунке, ощутимо выше линии горизонта.

Слайд 9

Описание слайда:

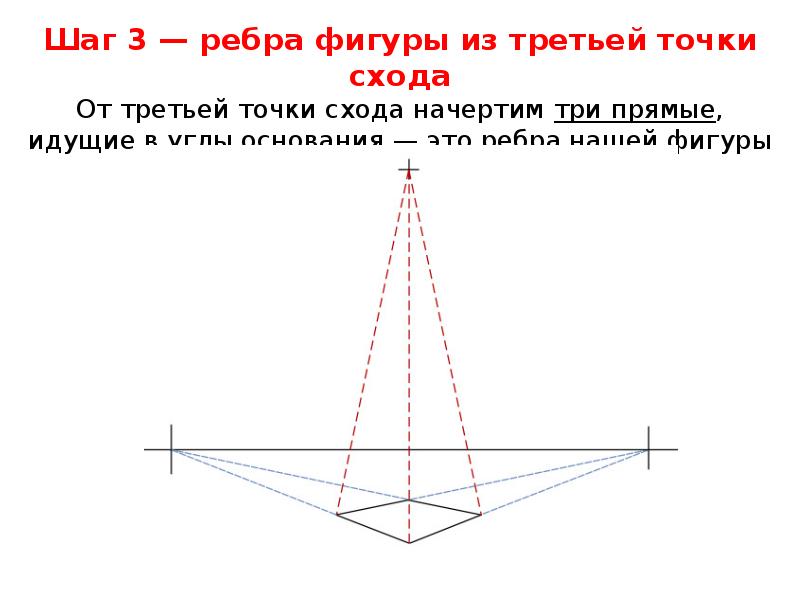

Шаг 3 — ребра фигуры из третьей точки схода От третьей точки схода начертим три прямые, идущие в углы основания — это ребра нашей фигуры

Слайд 10

Описание слайда:

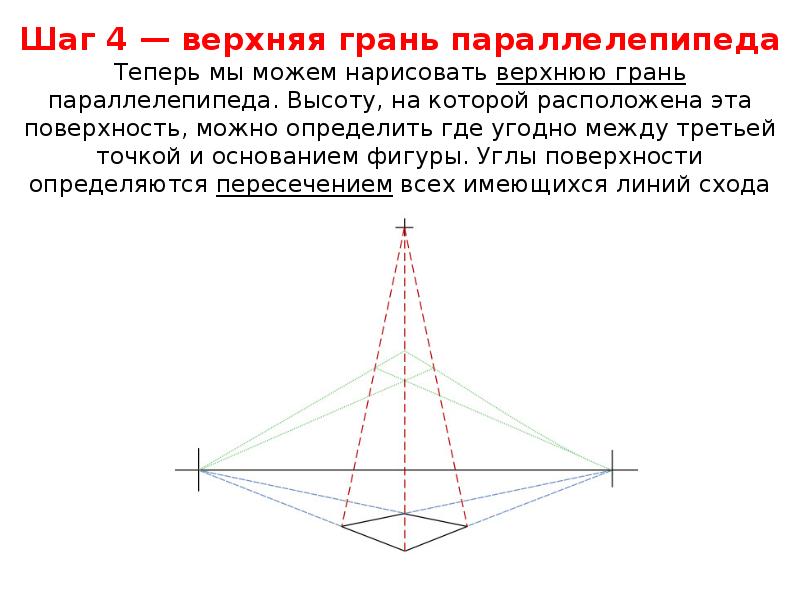

Шаг 4 — верхняя грань параллелепипеда Теперь мы можем нарисовать верхнюю грань параллелепипеда. Высоту, на которой расположена эта поверхность, можно определить где угодно между третьей точкой и основанием фигуры. Углы поверхности определяются пересечением всех имеющихся линий схода

Слайд 11

Описание слайда:

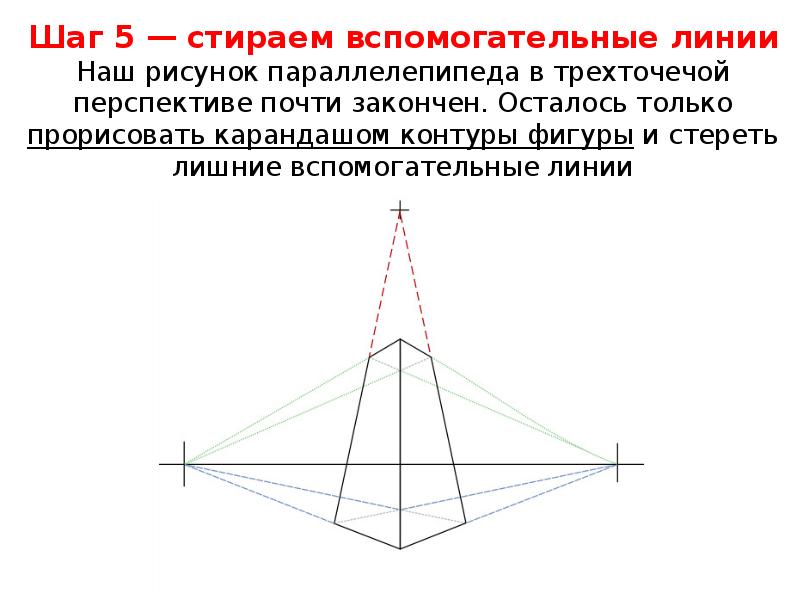

Шаг 5 — стираем вспомогательные линии Наш рисунок параллелепипеда в трехточечой перспективе почти закончен. Осталось только прорисовать карандашом контуры фигуры и стереть лишние вспомогательные линии

Слайд 12

Описание слайда:

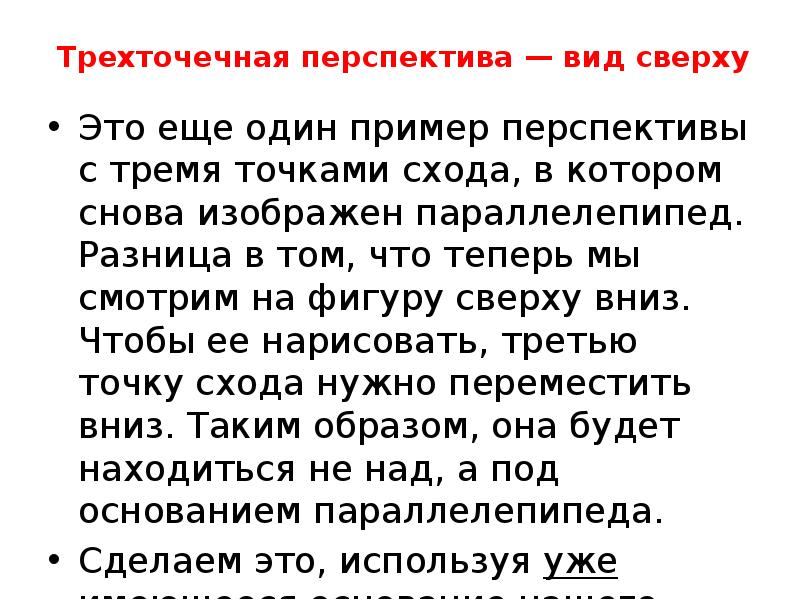

Трехточечная перспектива — вид сверху Это еще один пример перспективы с тремя точками схода, в котором снова изображен параллелепипед. Разница в том, что теперь мы смотрим на фигуру сверху вниз. Чтобы ее нарисовать, третью точку схода нужно переместить вниз. Таким образом, она будет находиться не над, а под основанием параллелепипеда. Сделаем это, используя уже имеющееся основание нашего параллелепипеда

Слайд 13

Описание слайда:

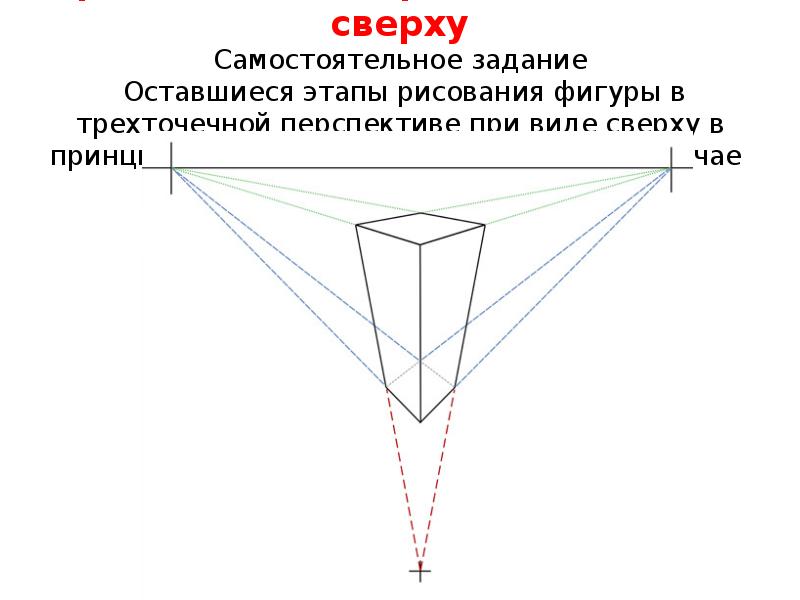

Трехточечная перспектива — вид сверху Самостоятельное задание Оставшиеся этапы рисования фигуры в трехточечной перспективе при виде сверху в принципе такие же, как и в предыдущем случае
