Слайд 1

Описание слайда:

МНОГОГРАННИКИ С ВЫРЕЗОМ ЗАДАЧА №2 по начертательной геометрии

Слайд 2

Описание слайда:

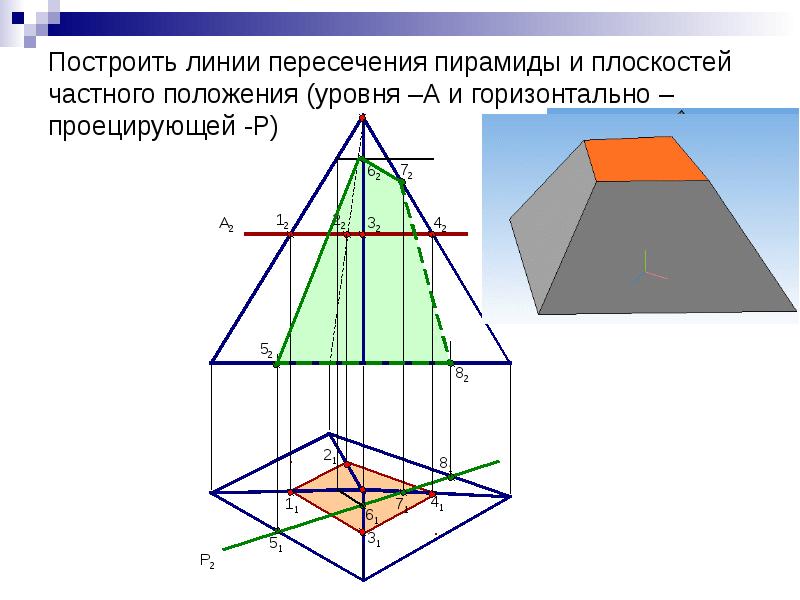

Построить линии пересечения пирамиды и плоскостей частного положения (уровня –А и горизонтально – проецирующей -Р)

Слайд 3

Описание слайда:

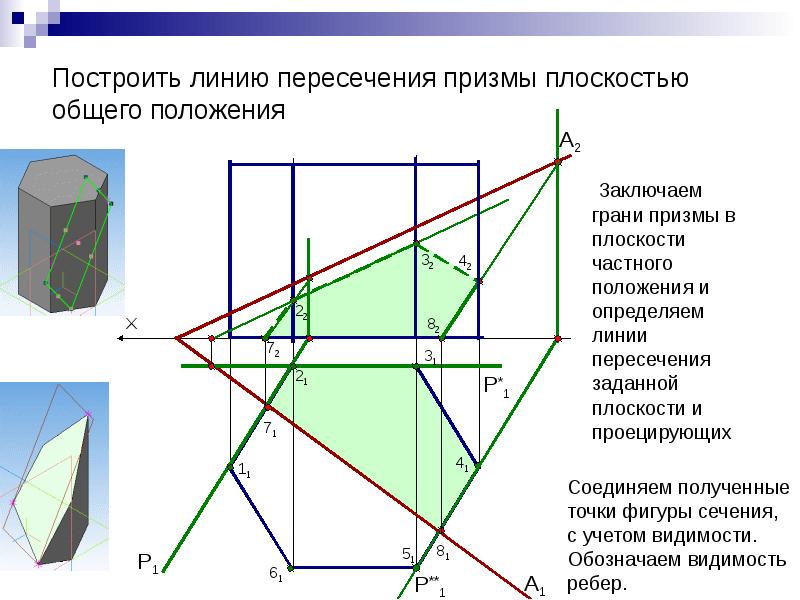

Построить линию пересечения призмы плоскостью общего положения Заключаем грани призмы в плоскости частного положения и определяем линии пересечения заданной плоскости и проецирующих

Слайд 4

Описание слайда:

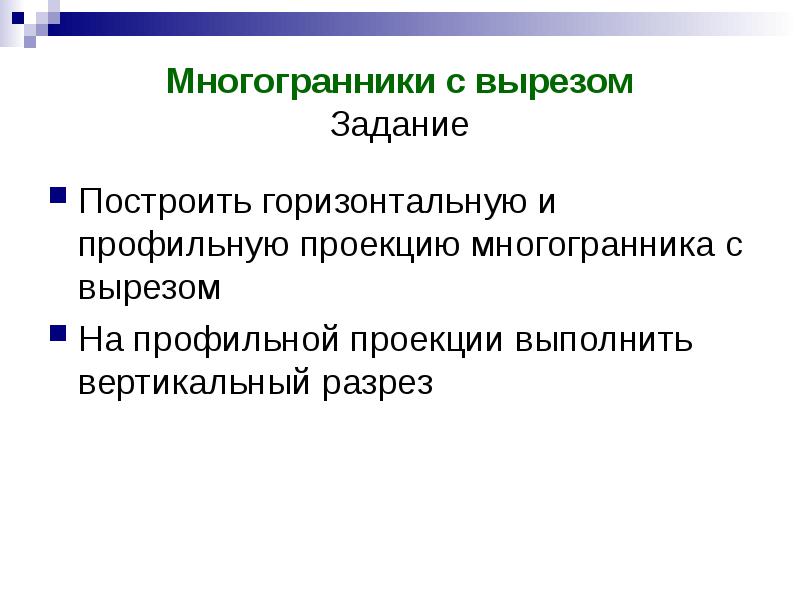

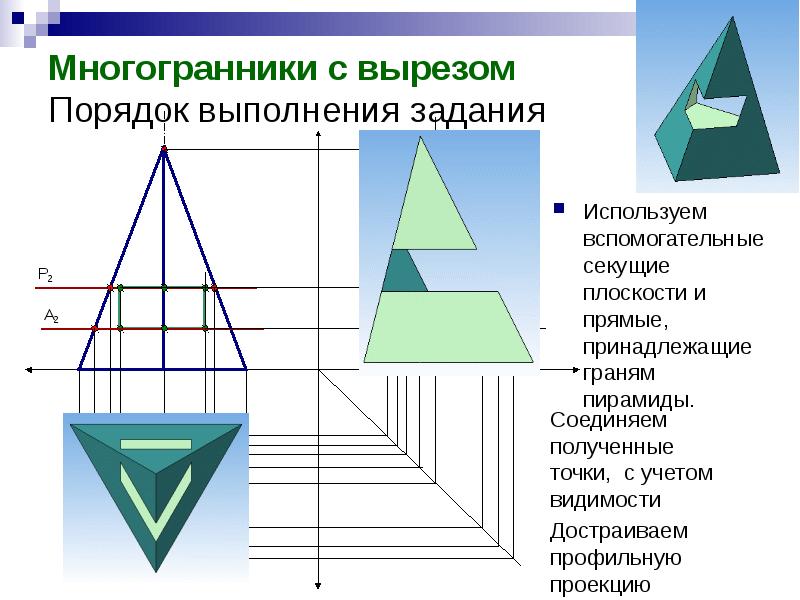

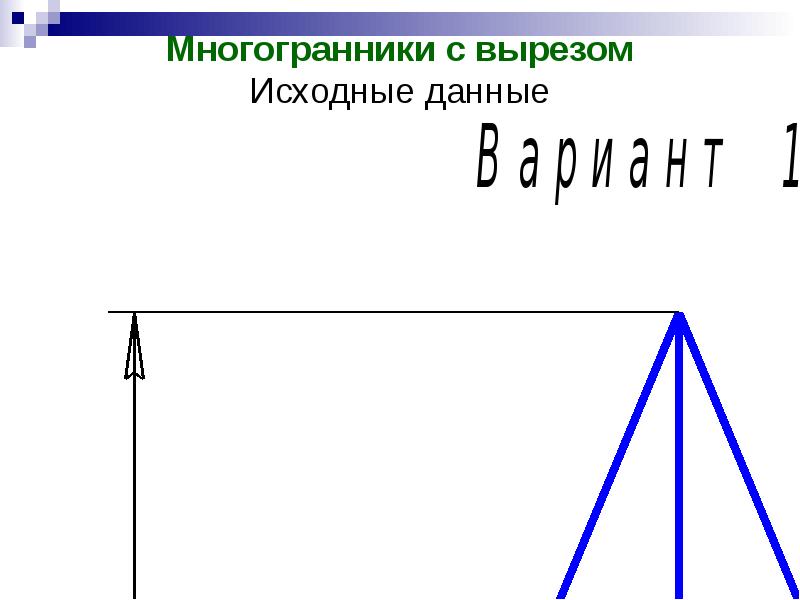

Многогранники с вырезом Задание Построить горизонтальную и профильную проекцию многогранника с вырезом На профильной проекции выполнить вертикальный разрез

Слайд 5

Описание слайда:

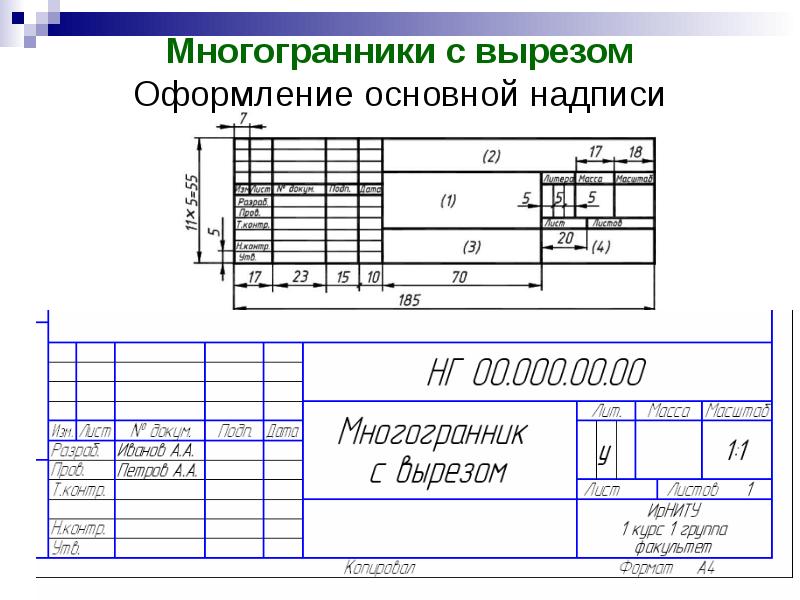

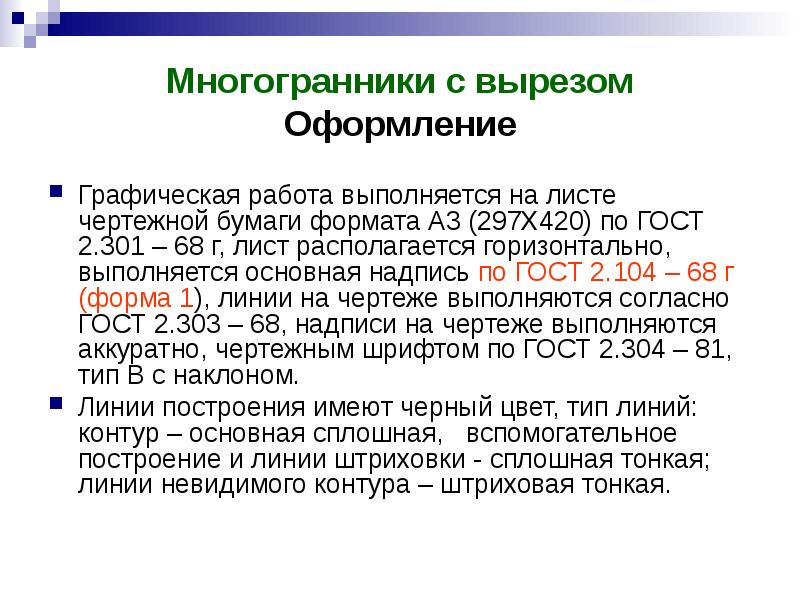

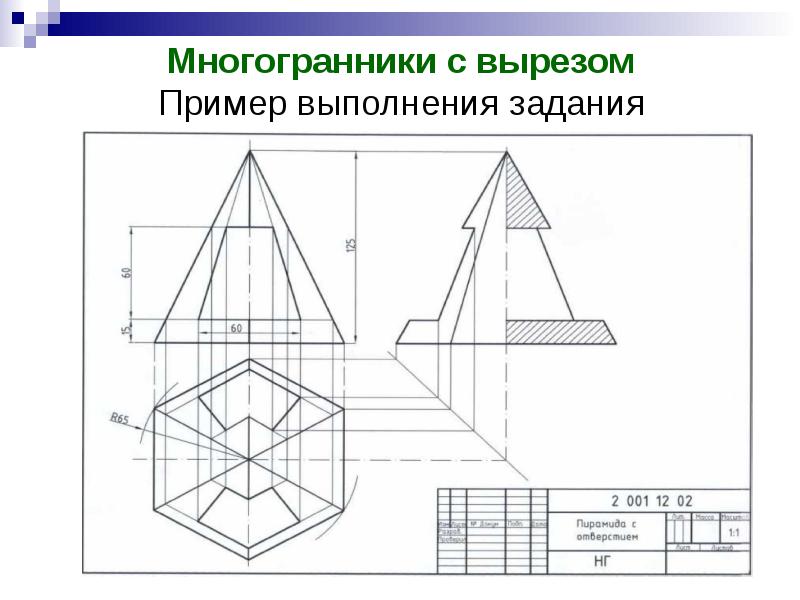

Многогранники с вырезом Оформление Графическая работа выполняется на листе чертежной бумаги формата А3 (297Х420) по ГОСТ 2.301 – 68 г, лист располагается горизонтально, выполняется основная надпись по ГОСТ 2.104 – 68 г (форма 1), линии на чертеже выполняются согласно ГОСТ 2.303 – 68, надписи на чертеже выполняются аккуратно, чертежным шрифтом по ГОСТ 2.304 – 81, тип В с наклоном. Линии построения имеют черный цвет, тип линий: контур – основная сплошная, вспомогательное построение и линии штриховки - сплошная тонкая; линии невидимого контура – штриховая тонкая.
