Вы можете ознакомиться и скачать презентацию на тему Презентация "Производственная вибрация" - скачать презентации по ОБЖ. Доклад-сообщение содержит 30 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

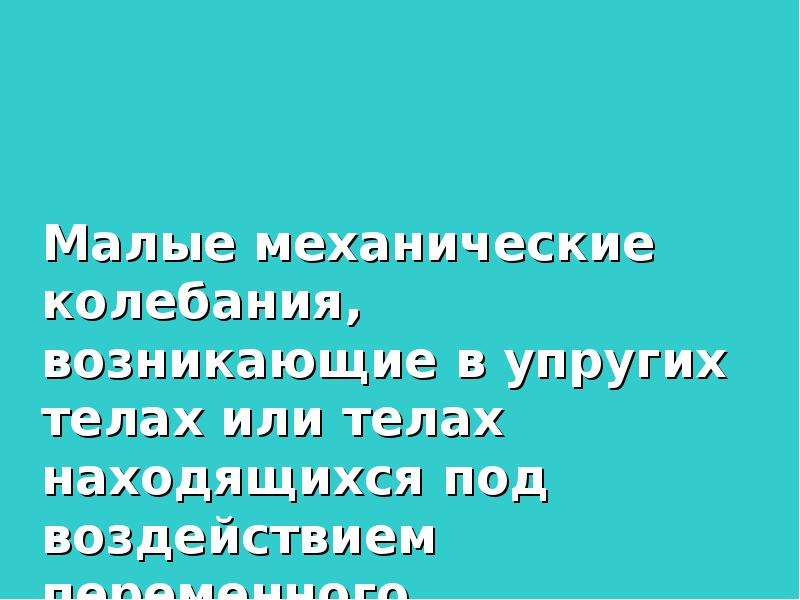

Малые механические колебания, возникающие в упругих телах или телах находящихся под воздействием переменного физического поля, называются вибрацией.

Слайд 3

Описание слайда:

Причиной возбуждения вибраций являются возникающие при работе машин и агрегатов неуравновешенные силовые воздействия. Источники вибраций - возвратно-поступательно движущиеся системы (кривошипно-шатунные механизмы, ручные перфораторы, вибротрамбовки, вибромолотки и пр.), а так же неуравновешенные вращающиеся массы (электрические и пневматические шлифовальные и режущие машины). Иногда вибрацию создают удары взаимодействующих деталей в зубчатых зацеплениях, подшипниковых узлах и других механизмах. Наличие дисбаланса приводит к появлению неуравновешенных сил, вызывающих вибрацию. Причиной дисбаланса может быть неоднородность материала вращающегося тела, несовпадение центра массы тела и оси вращения, деформация деталей от неравномерного нагрева при горячих и холодных посадках и т. д.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

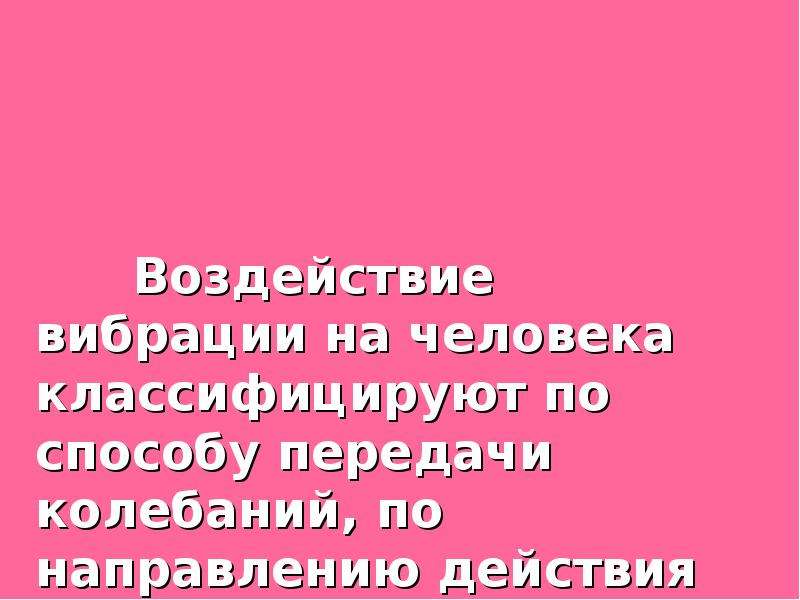

Воздействие вибрации на человека классифицируют по способу передачи колебаний, по направлению действия вибрации, по временной характеристике вибрации.

Слайд 6

Описание слайда:

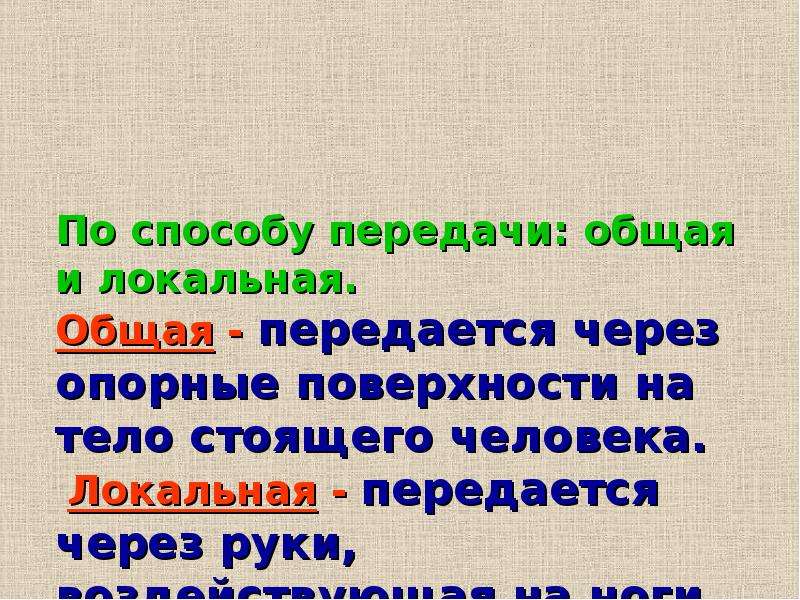

По способу передачи: общая и локальная. Общая - передается через опорные поверхности на тело стоящего человека. Локальная - передается через руки, воздействующая на ноги сидящего человека, предплечье контактирующие с вибрирующими поверхностями рабочих столов.

Слайд 7

Описание слайда:

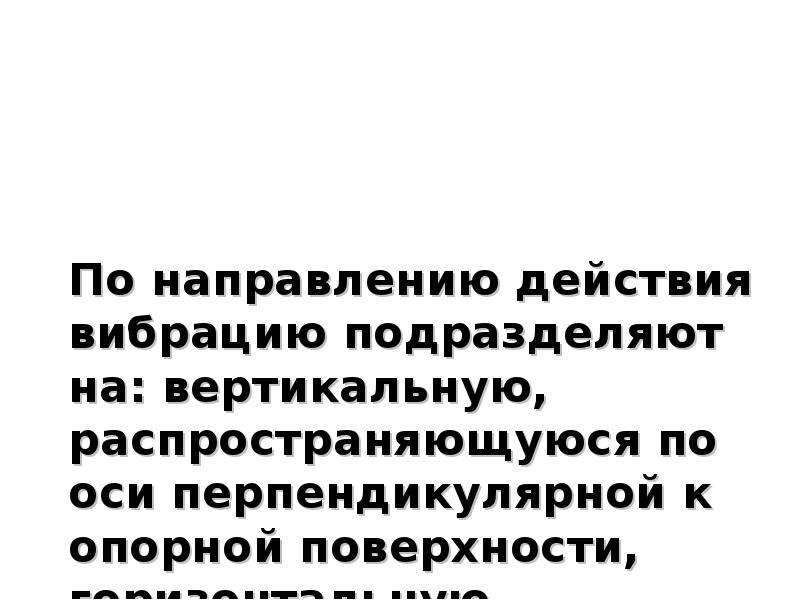

По направлению действия вибрацию подразделяют на: вертикальную, распространяющуюся по оси перпендикулярной к опорной поверхности, горизонтальную, распространяющуюся от спины к груди и на оборот, от правого плеча к левому плечу.

Слайд 8

Описание слайда:

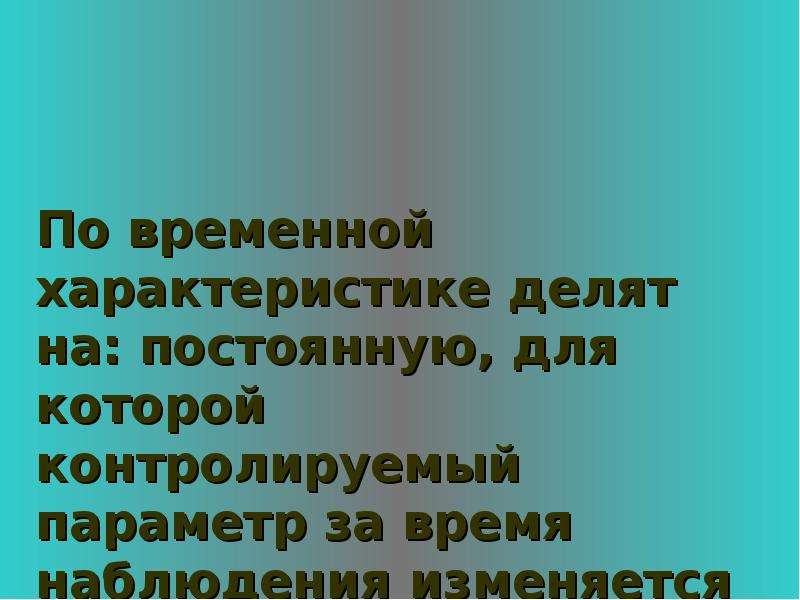

По временной характеристике делят на: постоянную, для которой контролируемый параметр за время наблюдения изменяется не более чем в 2 раза, непостоянную изменяющуюся по контролируемым параметром более чем в 2 раза.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

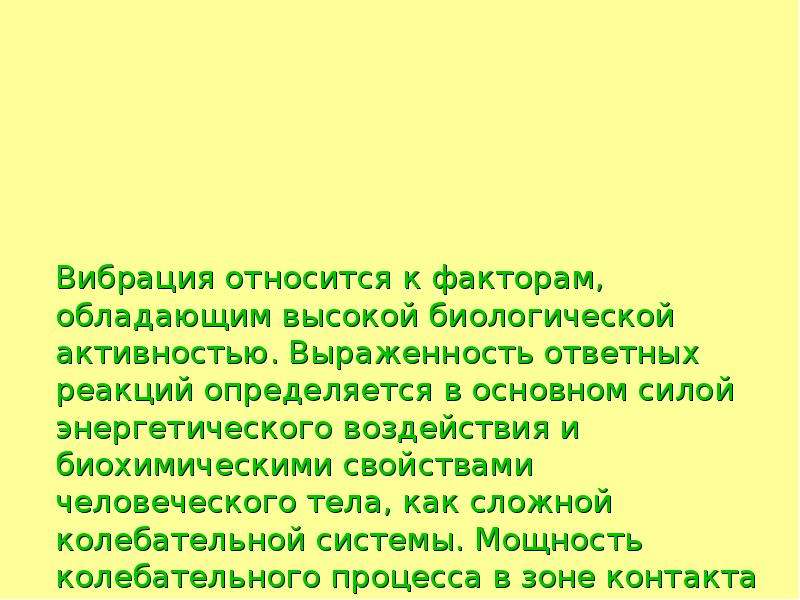

Вибрация относится к факторам, обладающим высокой биологической активностью. Выраженность ответных реакций определяется в основном силой энергетического воздействия и биохимическими свойствами человеческого тела, как сложной колебательной системы. Мощность колебательного процесса в зоне контакта и времени этого контакта является главным параметром, определяющим развитие вибрационных патологий , структура которых зависит от частоты и амплитуды колебаний, продолжительности воздействия, места приложения и направления оси вибрационного воздействия, демпфирующих свойств тканей, явлений резонанса и других условий.

Слайд 11

Описание слайда:

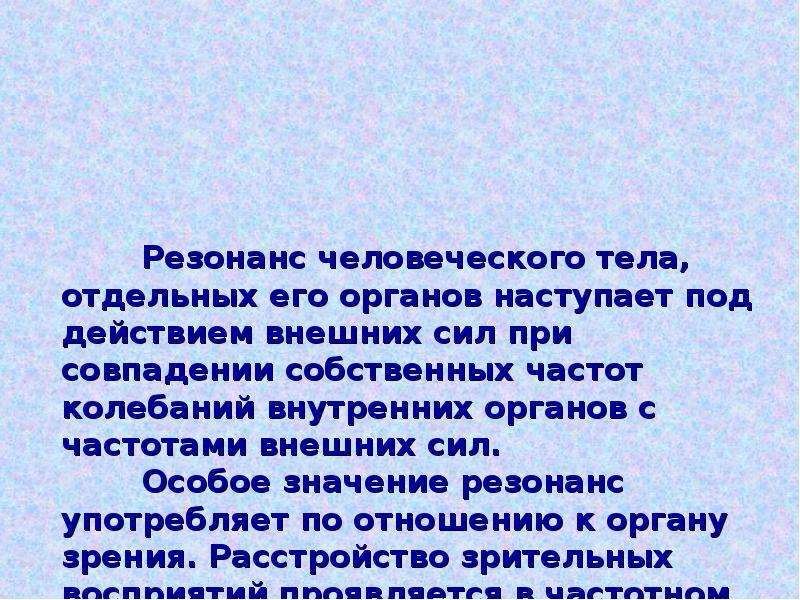

Резонанс человеческого тела, отдельных его органов наступает под действием внешних сил при совпадении собственных частот колебаний внутренних органов с частотами внешних сил. Особое значение резонанс употребляет по отношению к органу зрения. Расстройство зрительных восприятий проявляется в частотном диапазоне между 60 и 90 Гц, что соответствует резонансу глазных яблок. Для органов расположенных в грудной клетке и брюшной полости, частоты 3-3,5 Гц, для головы в положении сидя при вертикальных вибрациях 20-30 Гц, при горизонтальных 1,5 - 2 Гц.

Слайд 12

Описание слайда:

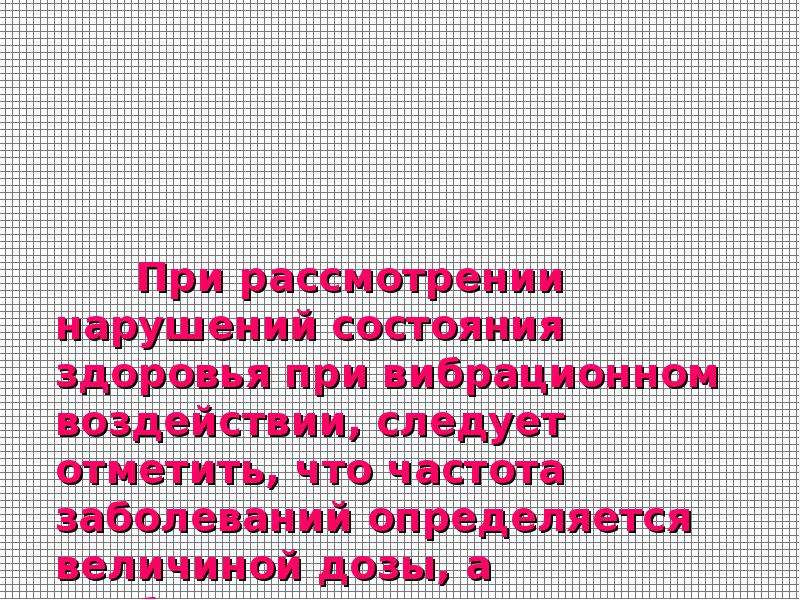

При рассмотрении нарушений состояния здоровья при вибрационном воздействии, следует отметить, что частота заболеваний определяется величиной дозы, а особенности клинических проявлений формируются под влиянием спектра вибрации. Три вида патологий от воздействия общей, локальной и толчкообразной вибрации.

Слайд 13

Описание слайда:

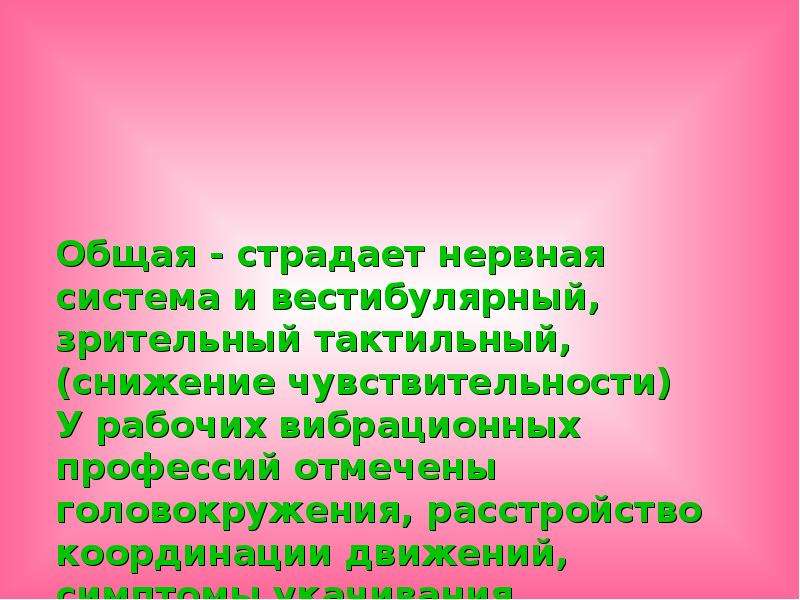

Общая - страдает нервная система и вестибулярный, зрительный тактильный, (снижение чувствительности) У рабочих вибрационных профессий отмечены головокружения, расстройство координации движений, симптомы укачивания, нарушение зрительной функции проявляется сужением и выпадением отдельных участков полей зрения, снижением остроты зрения.

Слайд 14

Описание слайда:

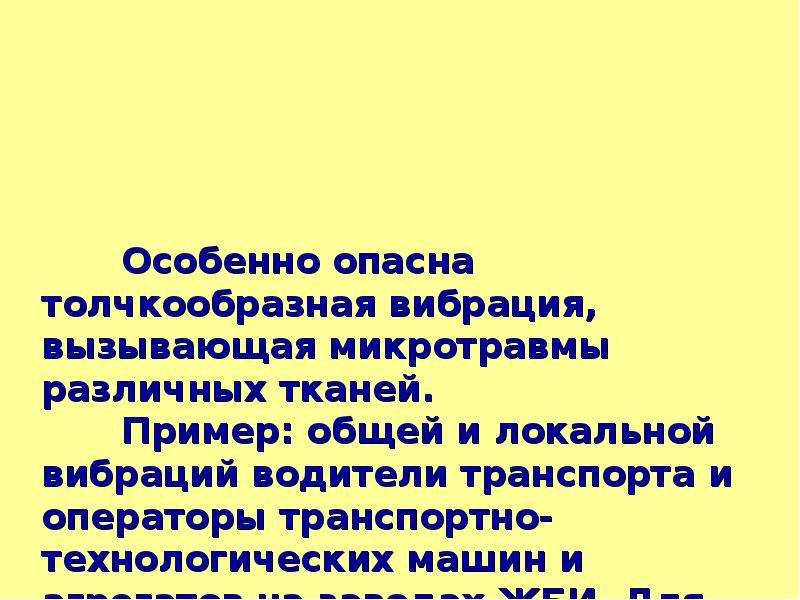

Особенно опасна толчкообразная вибрация, вызывающая микротравмы различных тканей. Пример: общей и локальной вибраций водители транспорта и операторы транспортно-технологических машин и агрегатов на заводах ЖБИ. Для водителей машин, трактористов, бульдозеристов, машинистов экскаваторов характерны боли пояснице, конечностях, в области желудка, отсутствие аппетита, бессонницу и др.

Слайд 15

Описание слайда:

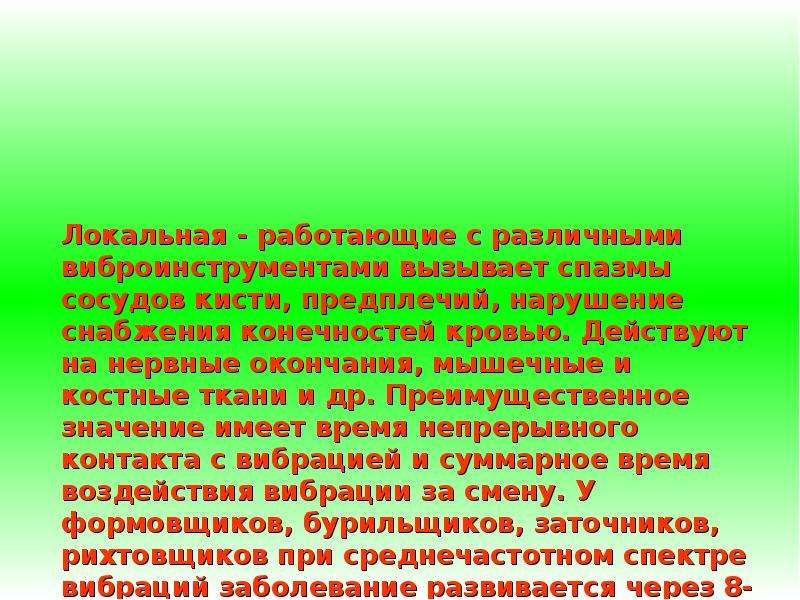

Локальная - работающие с различными виброинструментами вызывает спазмы сосудов кисти, предплечий, нарушение снабжения конечностей кровью. Действуют на нервные окончания, мышечные и костные ткани и др. Преимущественное значение имеет время непрерывного контакта с вибрацией и суммарное время воздействия вибрации за смену. У формовщиков, бурильщиков, заточников, рихтовщиков при среднечастотном спектре вибраций заболевание развивается через 8-10 лет работы Обслуживание инструмента ударного действия (клепка, обрубка), генерирующего вибрацию среднечастотного диапазона приводит к развитию сосудистых, нервно-мышечных, костно-суставных и др. нарушений 12-15 лет.

Слайд 16

Описание слайда:

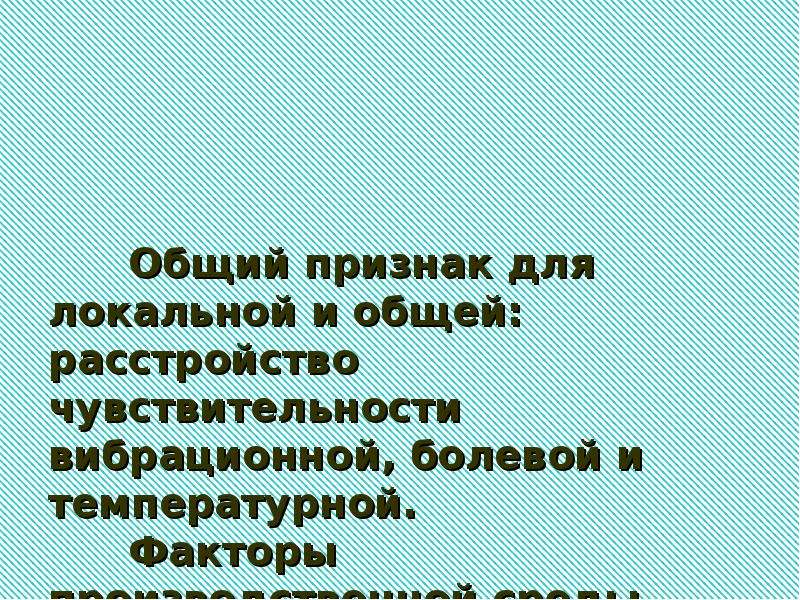

Общий признак для локальной и общей: расстройство чувствительности вибрационной, болевой и температурной. Факторы производственной среды усугубляющие вредное действие вибрации: чрезмерные мышечные нагрузки, пониженная температура воздуха, шум высокой интенсивности, психоэмоциональный стресс.

Слайд 17

Описание слайда:

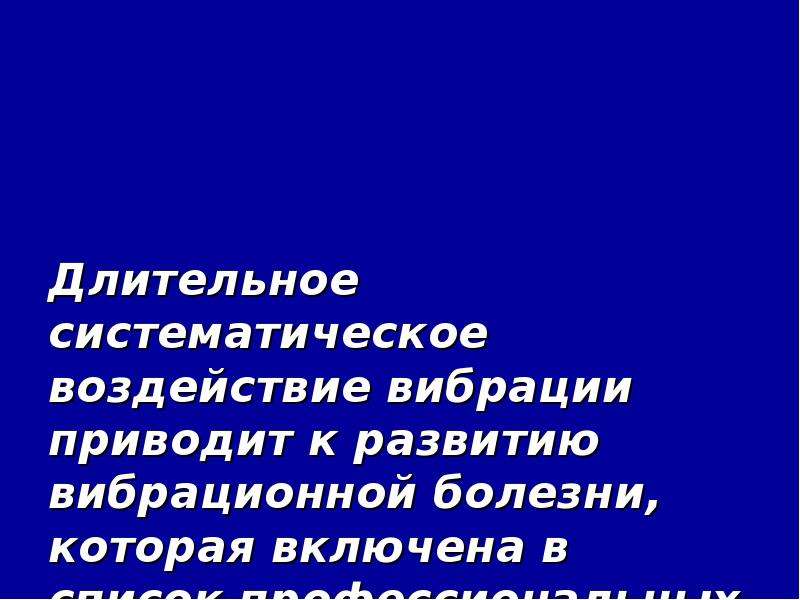

Длительное систематическое воздействие вибрации приводит к развитию вибрационной болезни, которая включена в список профессиональных заболеваний. Лечение ВБ возможно только на начальной стадии развития. Данные по ЮМЗ 1993 -19 сл.В.Б., 94 г. 12

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

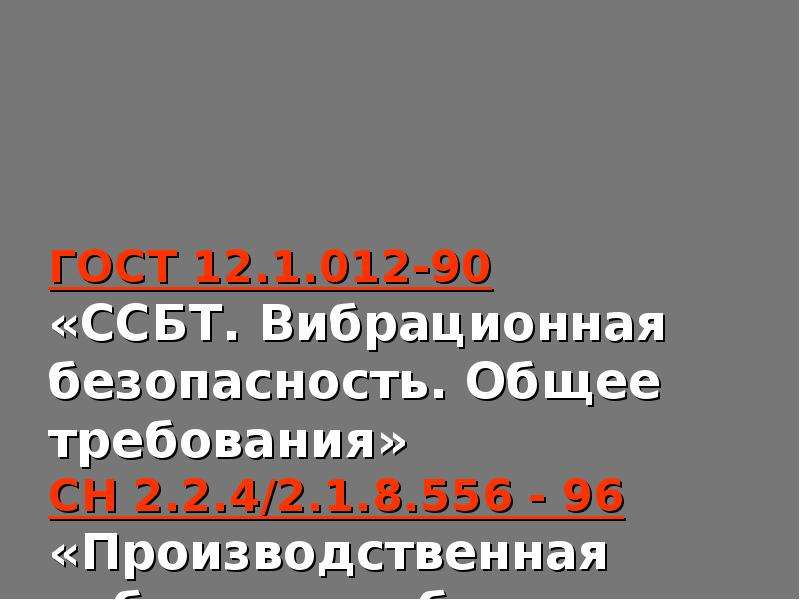

ГОСТ 12.1.012-90 «ССБТ. Вибрационная безопасность. Общее требования» СН 2.2.4/2.1.8.556 - 96 «Производственная вибрация, вибрация в помещениях жилых и общественных зданий».

Слайд 20

Описание слайда:

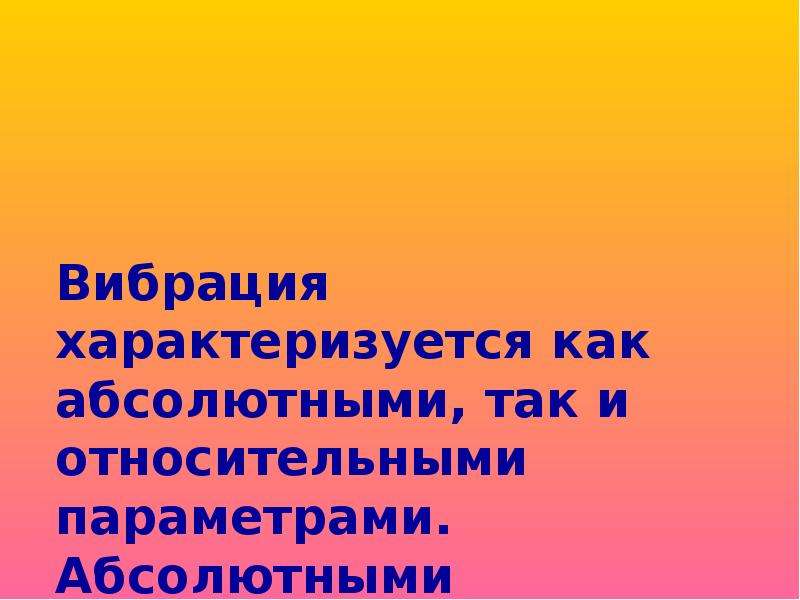

Вибрация характеризуется как абсолютными, так и относительными параметрами. Абсолютными параметрами вибрации являются вибросмещение, виброскорость и виброускорение.

Слайд 21

Описание слайда:

Основной относительный параметр вибрации –логарифмический уровень виброскорости (дБ) определяется по формуле: где V - амплитуда виброскорости, м/с; Vo=5*108 м/с - пороговое значение виброскорости.

Слайд 22

Описание слайда:

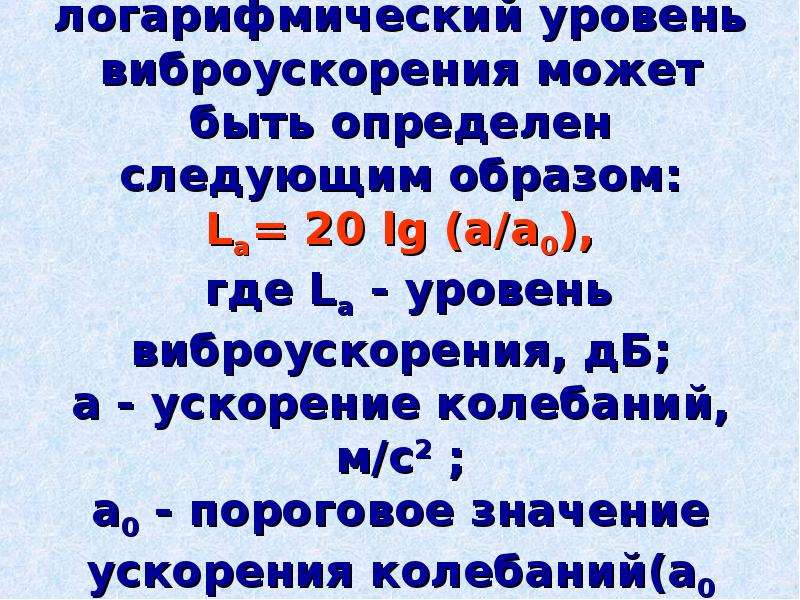

По аналогии логарифмический уровень виброускорения может быть определен следующим образом: La= 20 lg (a/a0), где La - уровень виброускорения, дБ; а - ускорение колебаний, м/с2 ; а0 - пороговое значение ускорения колебаний(а0 =3* 104 м/с2).

Слайд 23

Описание слайда:

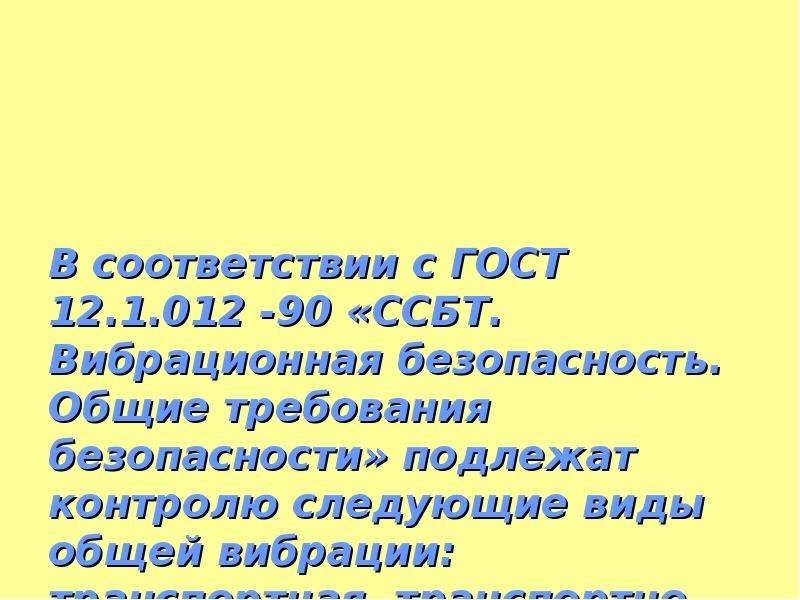

В соответствии с ГОСТ 12.1.012 -90 «ССБТ. Вибрационная безопасность. Общие требования безопасности» подлежат контролю следующие виды общей вибрации: транспортная, транспортно-технологическая (для внутрицехового транспорта), технологическая, принципы, нормирования которых одинаковы.

Слайд 24

Описание слайда:

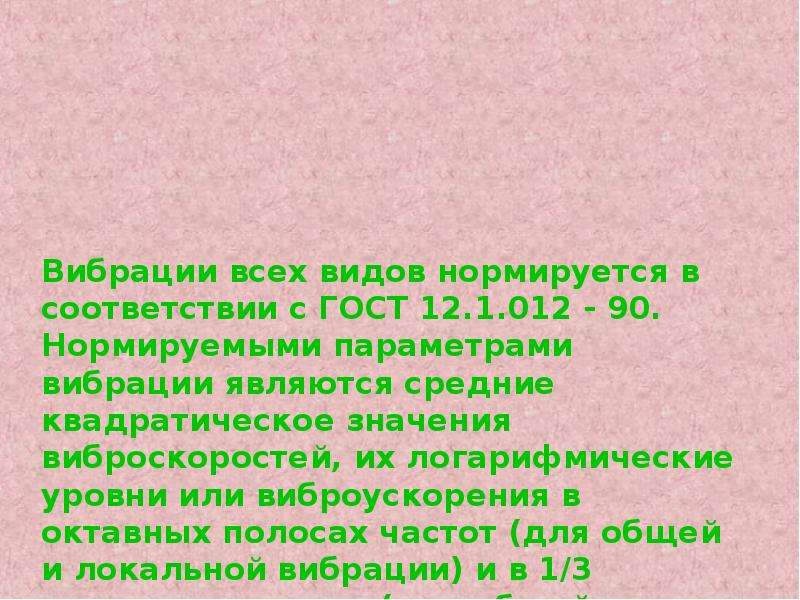

Вибрации всех видов нормируется в соответствии с ГОСТ 12.1.012 - 90. Нормируемыми параметрами вибрации являются средние квадратическое значения виброскоростей, их логарифмические уровни или виброускорения в октавных полосах частот (для общей и локальной вибрации) и в 1/3 октавных полосах (для общей вибрации). Общая вибрация нормируется в октавных полосах со среднегеометрическими частотами 1, 2, 4, 8, 16, 32, 63 Гц и в 1/3 октавных полосах со среднегеометрическими частотами 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,15; 4,0; 5,0; 6,3; 8,0; 10; 12,5; 20,0; 25; 31,5; 40,0; 50,0; 63,0; 80,0 Гц.

Слайд 25

Описание слайда:

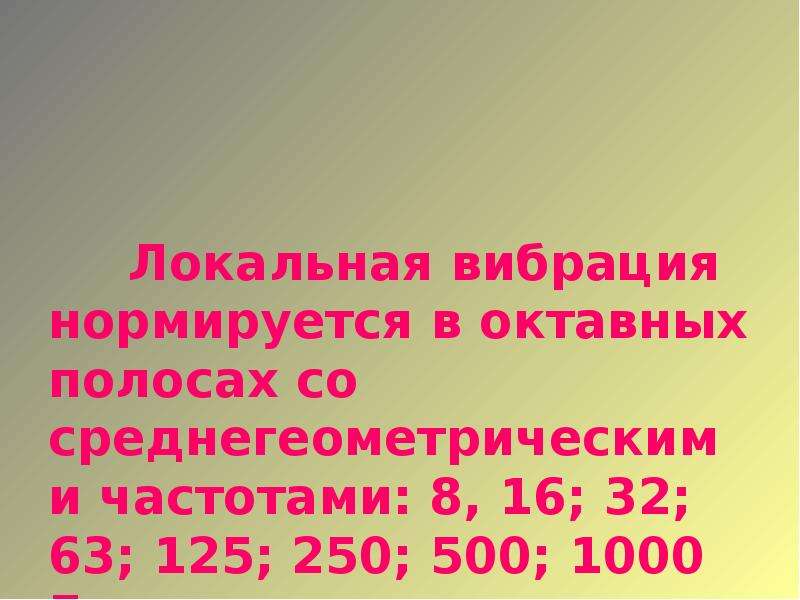

Локальная вибрация нормируется в октавных полосах со среднегеометрическими частотами: 8, 16; 32; 63; 125; 250; 500; 1000 Гц. Нормируются вибрации в направлении трех ортогональных осей координат х, у, z (z - вертикальная; х, у - горизонтальные оси).

Слайд 26

Описание слайда:

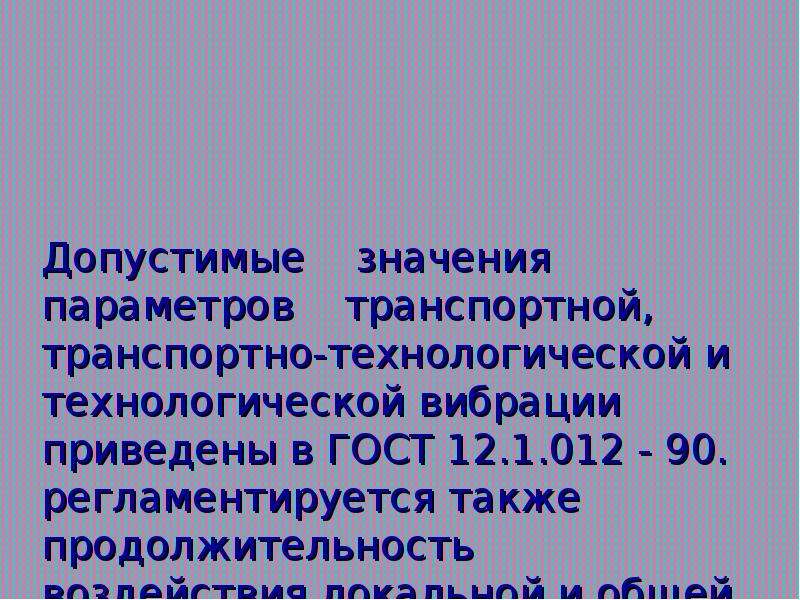

Допустимые значения параметров транспортной, транспортно-технологической и технологической вибрации приведены в ГОСТ 12.1.012 - 90. регламентируется также продолжительность воздействия локальной и общей вибрации в зависимости от степени превышения ее параметров над нормальными значениями (таблица).

Слайд 27

Описание слайда:

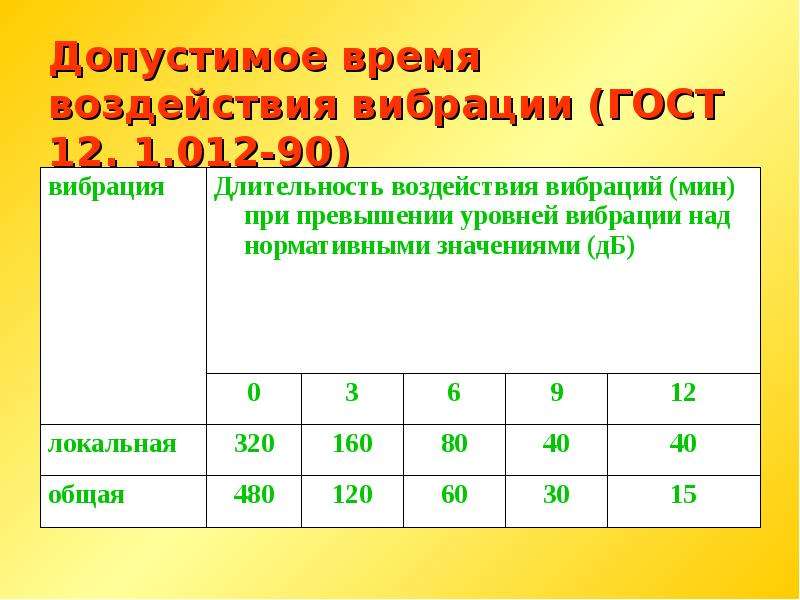

Допустимое время воздействия вибрации (ГОСТ 12. 1.012-90)

Слайд 28

Описание слайда:

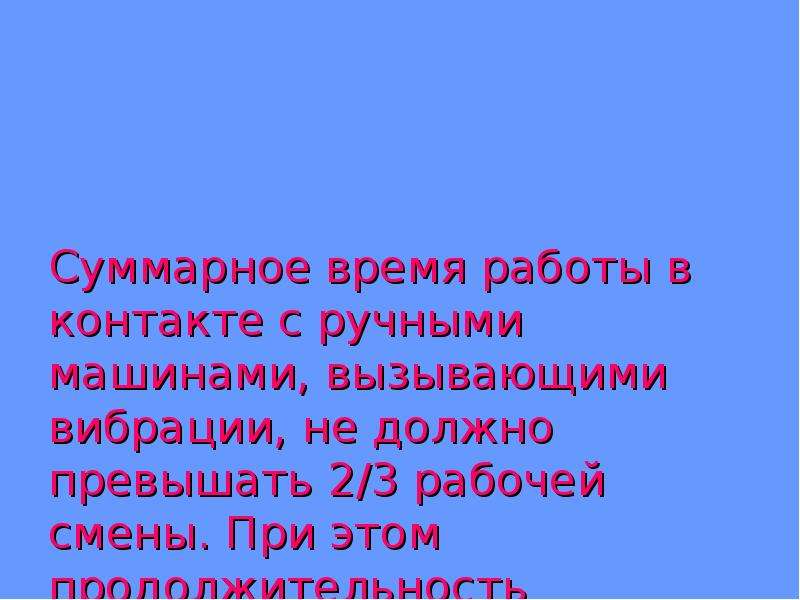

Суммарное время работы в контакте с ручными машинами, вызывающими вибрации, не должно превышать 2/3 рабочей смены. При этом продолжительность одноразового непрерывного воздействия вибрации, включая микропаузы, которые входят в данную операцию, не должна превышать 15-20 мин.

Слайд 29

Описание слайда:

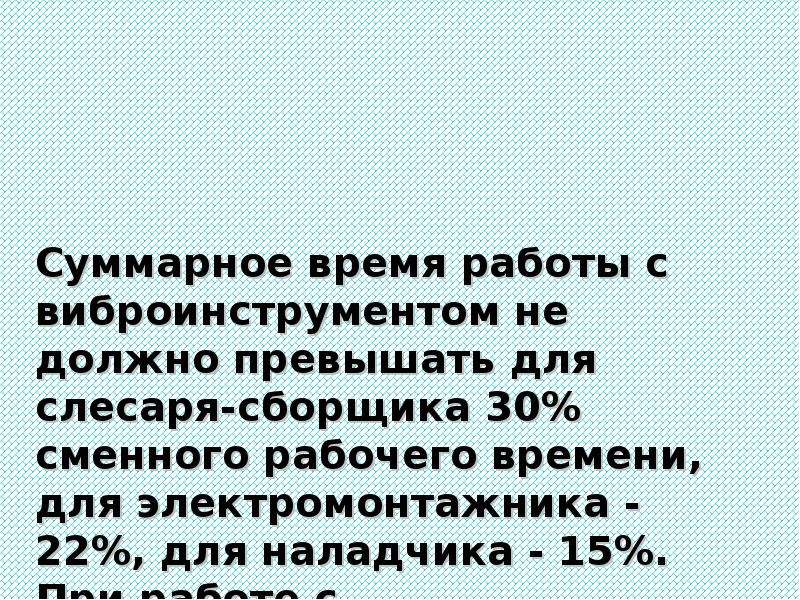

Суммарное время работы с виброинструментом не должно превышать для слесаря-сборщика 30% сменного рабочего времени, для электромонтажника - 22%, для наладчика - 15%. При работе с виброинструментом масса оборудования, удерживаемая руками, не должна превышать 10 кг, а сила нажима не должна превышать 20 кг.

Слайд 30

Описание слайда:

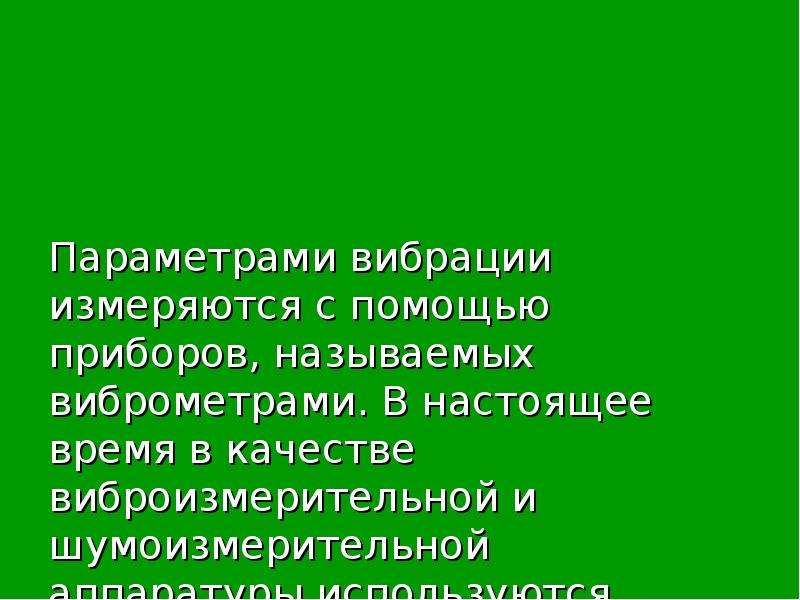

Параметрами вибрации измеряются с помощью приборов, называемых виброметрами. В настоящее время в качестве виброизмерительной и шумоизмерительной аппаратуры используются отечественные приборы, ВШВ - 003; из зарубежной аппаратуры применяются универсальные виброакустические комплекты фирм RFT (Германия) и «Брюль и Кьер» (Дания).
