Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему ПРИБОРЫ НОЧНОГО ВИДЕНИЯ (ПНВ) и ТЕПЛОВИДЕНИЕ. Доклад-сообщение содержит 70 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

ЧАСТЬ 7. ПРИБОРЫ НОЧНОГО ВИДЕНИЯ (ПНВ) и ТЕПЛОВИДЕНИЕ

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

ВИД НА ЭКРАНЕ ПНВ

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

ТЕПЛОВИДЕНИЕ

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

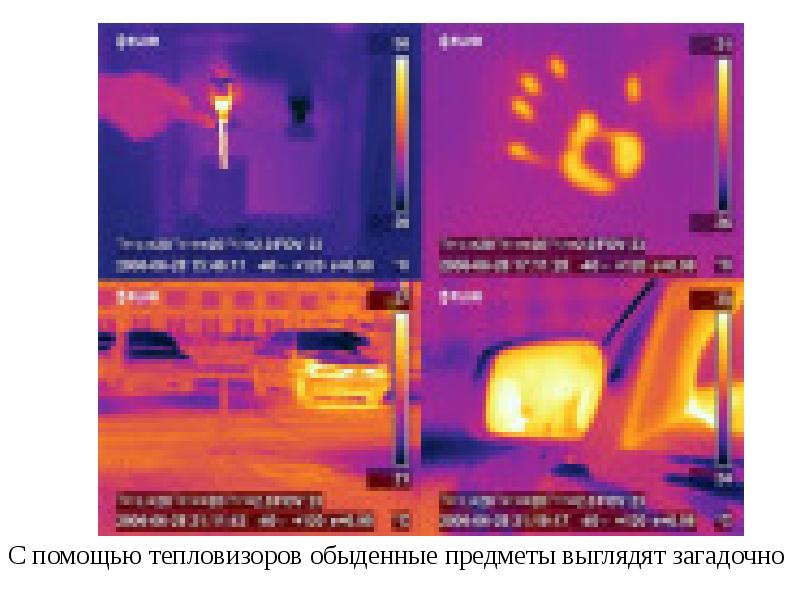

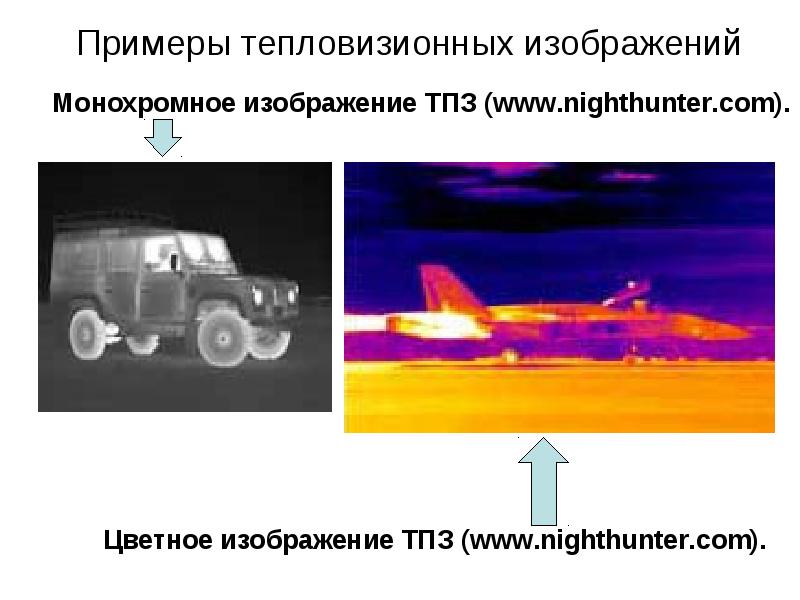

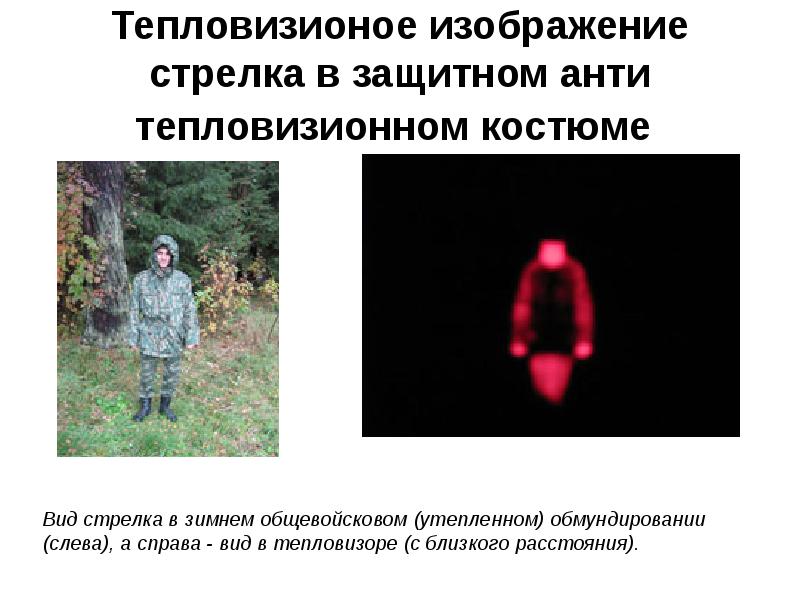

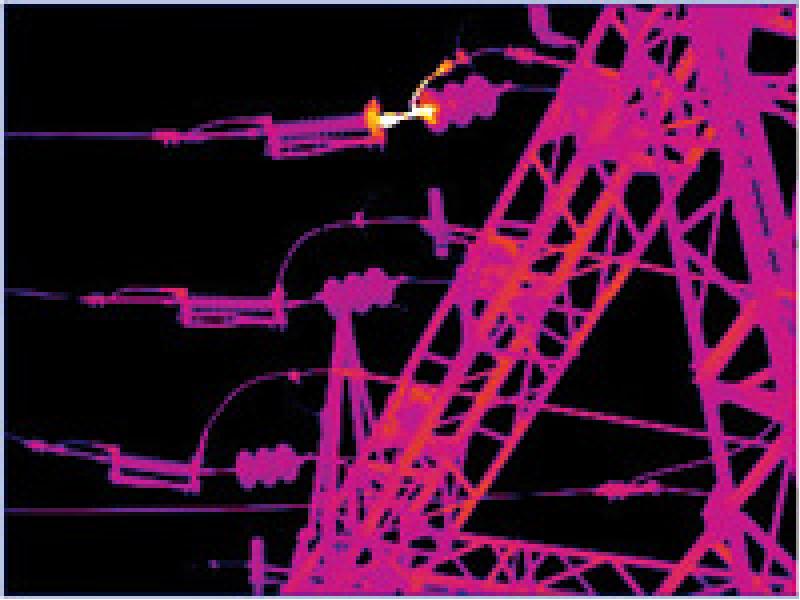

Примеры тепловизионных изображений

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

ПРИНЦИП ДЕЙСТВИЯ ТЕПЛОВИДЕНИЯ Тепловое излучение тела. Любое тело, находящееся при температуре T выше абсолютного нуля, излучает в широкой области электромагнитного излучения. Из курса физики известно, что абсолютно черное тело, имеющее температуру Т, излучает в широком спектре длин волн электромагнитное излучения, плотность которого описывается формулой Планка

Слайд 18

Описание слайда:

ПРИНЦИП ДЕЙСТВИЯ ТЕПЛОВИДЕНИЯ Планковское излучение имеет максимум при соответствующей длине волны. Этот максимум излучения сдвигается в область более длинных длин волн при уменьшении температуры тела. Закон Вина описывает зависимость максимума длины волны теплового излучения от температуры λ = 2880 / Т (мкм).

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

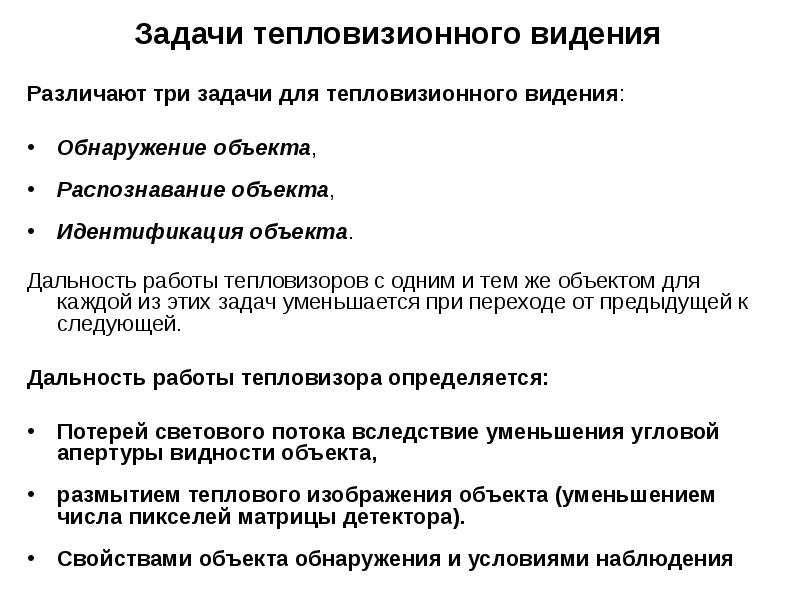

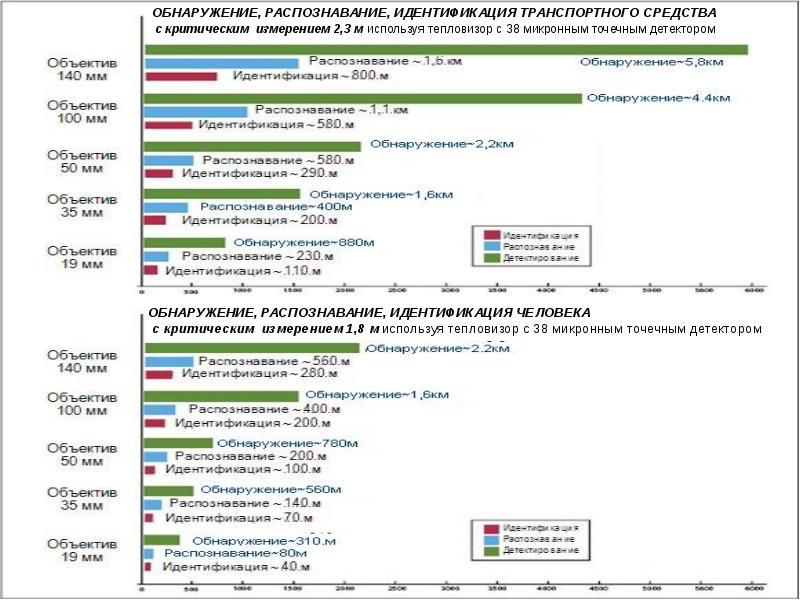

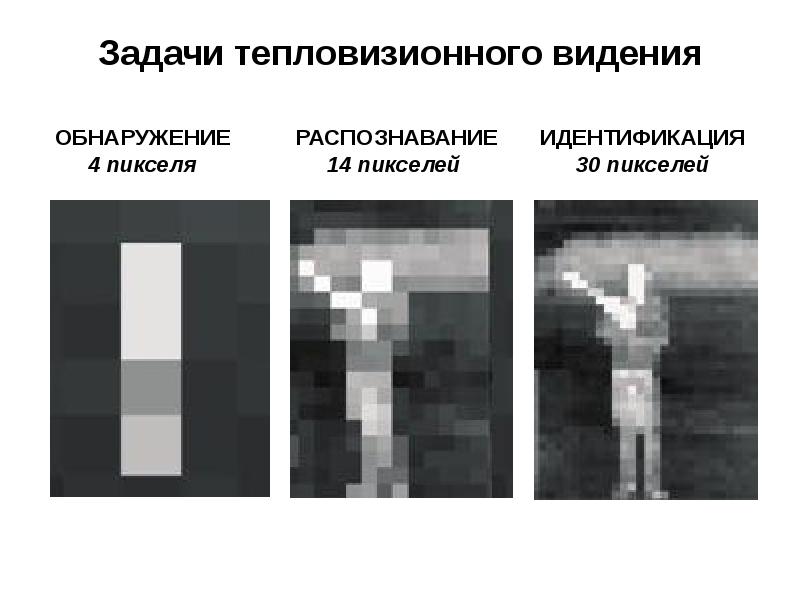

Задачи тепловизионного видения Различают три задачи для тепловизионного видения: Обнаружение объекта, Распознавание объекта, Идентификация объекта. Дальность работы тепловизоров с одним и тем же объектом для каждой из этих задач уменьшается при переходе от предыдущей к следующей. Дальность работы тепловизора определяется: Потерей светового потока вследствие уменьшения угловой апертуры видности объекта, размытием теплового изображения объекта (уменьшением числа пикселей матрицы детектора). Свойствами объекта обнаружения и условиями наблюдения
