Слайд 1

Описание слайда:

Инженерная графика

Слайд 2

Описание слайда:

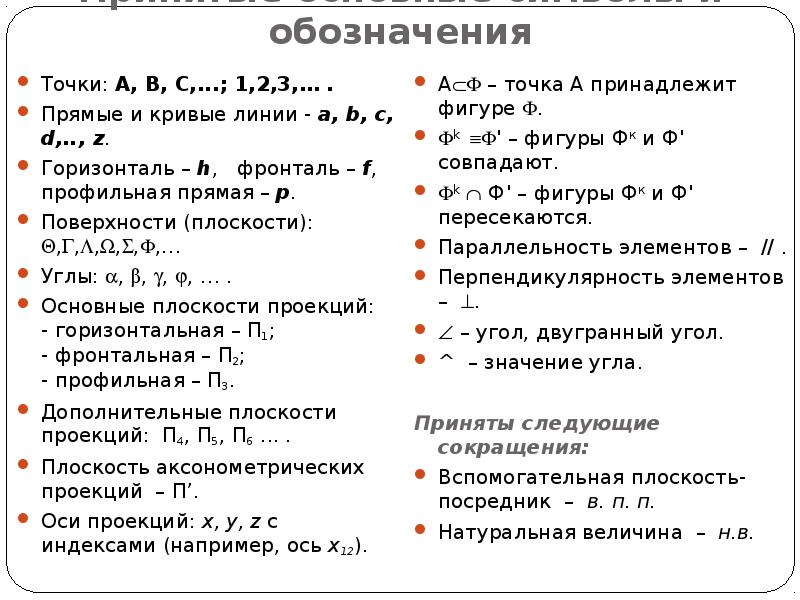

Принятые основные символы и обозначения Точки: А, В, С,...; 1,2,3,… . Прямые и кривые линии - а, b, с, d,.., z. Горизонталь – h, фронталь – f, профильная прямая – р. Поверхности (плоскости): ,,,,,,… Углы: , , , , … . Основные плоскости проекций: - горизонтальная – П1; - фронтальная – П2; - профильная – П3. Дополнительные плоскости проекций: П4, П5, П6 ... . Плоскость аксонометрических проекций – П’. Оси проекций: х, у, z с индексами (например, ось х12).

Слайд 3

Описание слайда:

Методы проецирования

Слайд 4

Описание слайда:

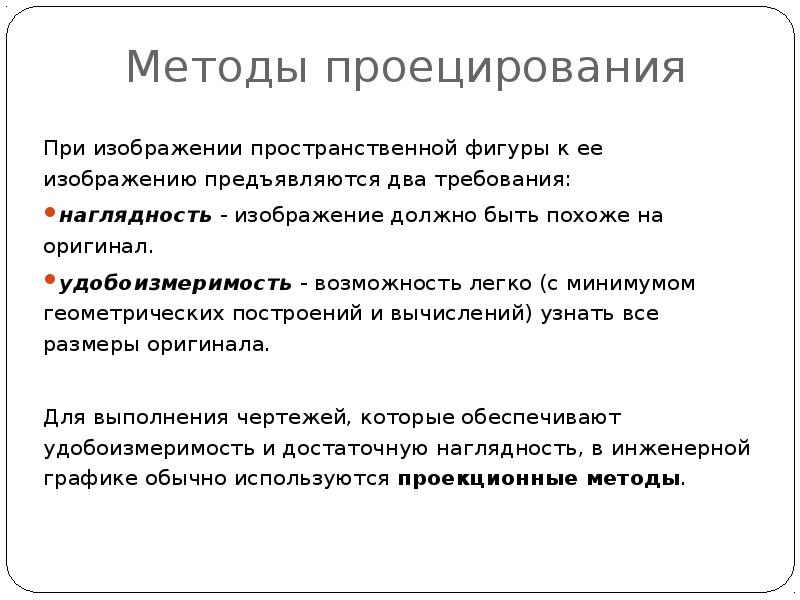

Методы проецирования При изображении пространственной фигуры к ее изображению предъявляются два требования: наглядность - изображение должно быть похоже на оригинал. удобоизмеримость - возможность легко (с минимумом геометрических построений и вычислений) узнать все размеры оригинала. Для выполнения чертежей, которые обеспечивают удобоизмеримость и достаточную наглядность, в инженерной графике обычно используются проекционные методы.

Слайд 5

Описание слайда:

S - центр проекций, S - центр проекций, П' - плоскость проекций, SA - проектирующая прямая, А' - проекция точки А.

Слайд 6

Описание слайда:

- частный случай центрального проецирования, если центр проецирования S удален в бесконечность. - частный случай центрального проецирования, если центр проецирования S удален в бесконечность. Точки пространства проецируются на плоскость П' по единому направлению проецирования q. Если q П', то проекции называют прямоугольными или ортогональными. Если вектор q составляет с плоскостью П' угол, не равный 90°, то проецирование называется косоугольным.

Слайд 7

Описание слайда:

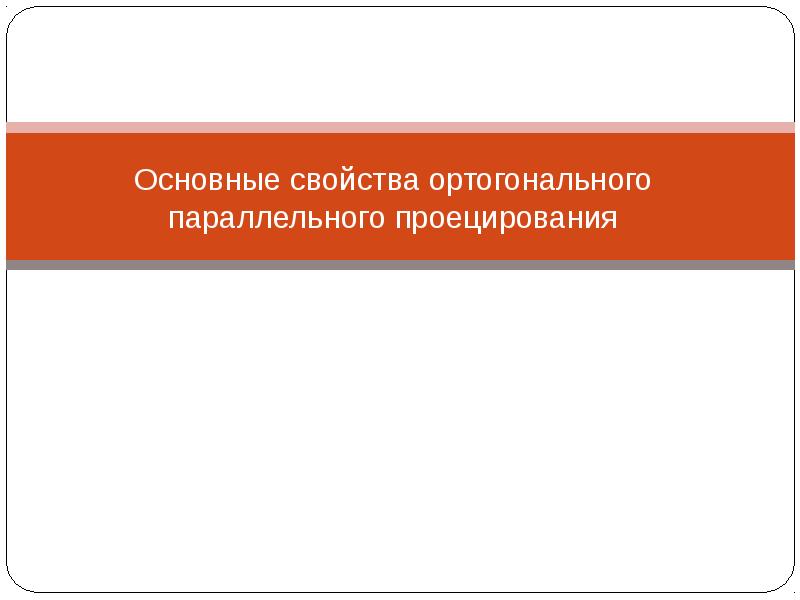

Основные свойства ортогонального параллельного проецирования

Слайд 8

Описание слайда:

Свойство 1. Проекция точки А есть точка А'. Свойство 1. Проекция точки А есть точка А'. Свойство 2. Проекция прямой с, которая не ортогональна плоскости проекций П' - есть прямая с'.

Слайд 9

Описание слайда:

Свойство 3. Отношение проекций отрезков прямой равно отношению этих отрезков («простое отношение трех точек при ортогональном проецировании сохраняется»). Свойство 3. Отношение проекций отрезков прямой равно отношению этих отрезков («простое отношение трех точек при ортогональном проецировании сохраняется»). Свойство 4. Проекции параллельных прямых, которые не ортогональны плоскости проекции – параллельные прямые.

Слайд 10

Описание слайда:

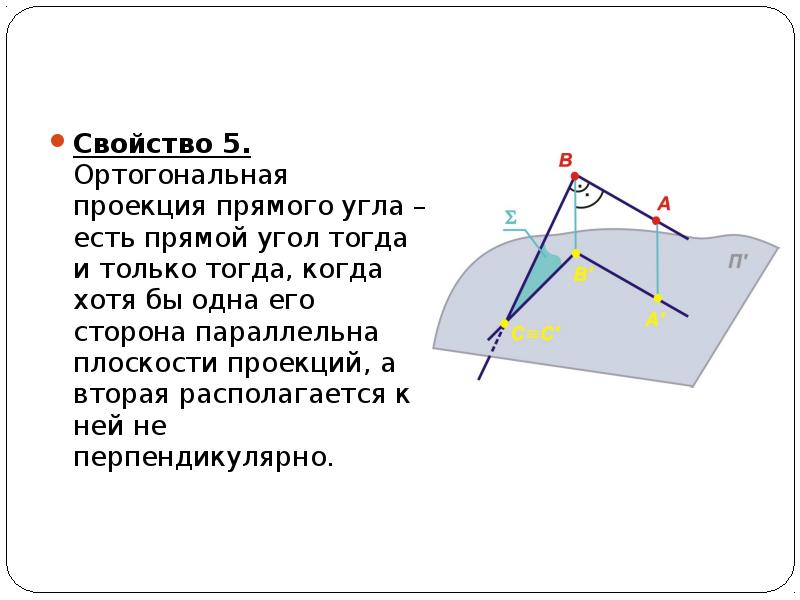

Свойство 5. Ортогональная проекция прямого угла – есть прямой угол тогда и только тогда, когда хотя бы одна его сторона параллельна плоскости проекций, а вторая располагается к ней не перпендикулярно. Свойство 5. Ортогональная проекция прямого угла – есть прямой угол тогда и только тогда, когда хотя бы одна его сторона параллельна плоскости проекций, а вторая располагается к ней не перпендикулярно.

Слайд 11

Описание слайда:

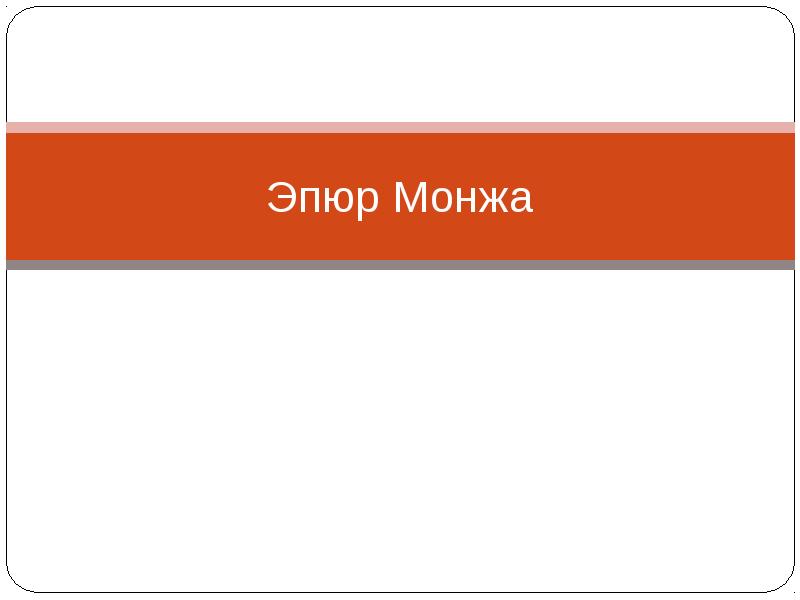

Эпюр Монжа

Слайд 12

Описание слайда:

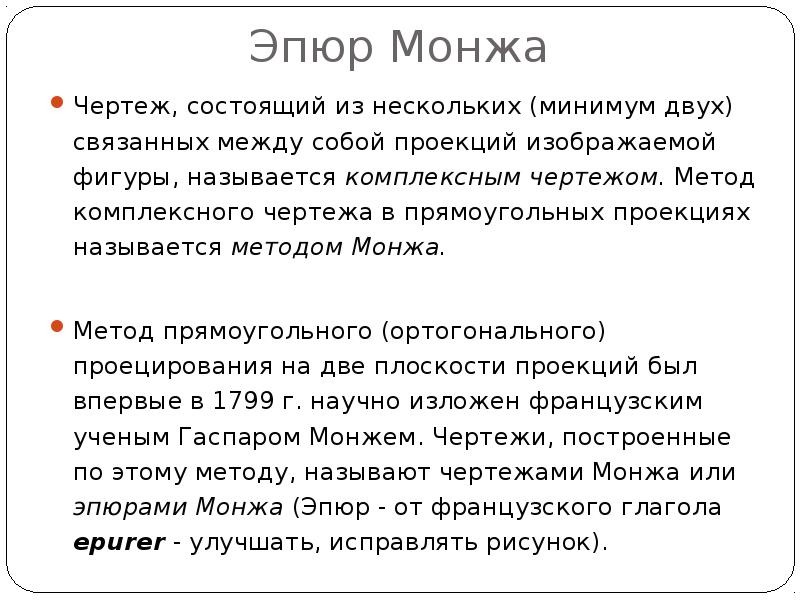

Эпюр Монжа Чертеж, состоящий из нескольких (минимум двух) связанных между собой проекций изображаемой фигуры, называется комплексным чертежом. Метод комплексного чертежа в прямоугольных проекциях называется методом Монжа. Метод прямоугольного (ортогонального) проецирования на две плоскости проекций был впервые в 1799 г. научно изложен французским ученым Гаспаром Монжем. Чертежи, построенные по этому методу, называют чертежами Монжа или эпюрами Монжа (Эпюр - от французского глагола epurer - улучшать, исправлять рисунок).

Слайд 13

Описание слайда:

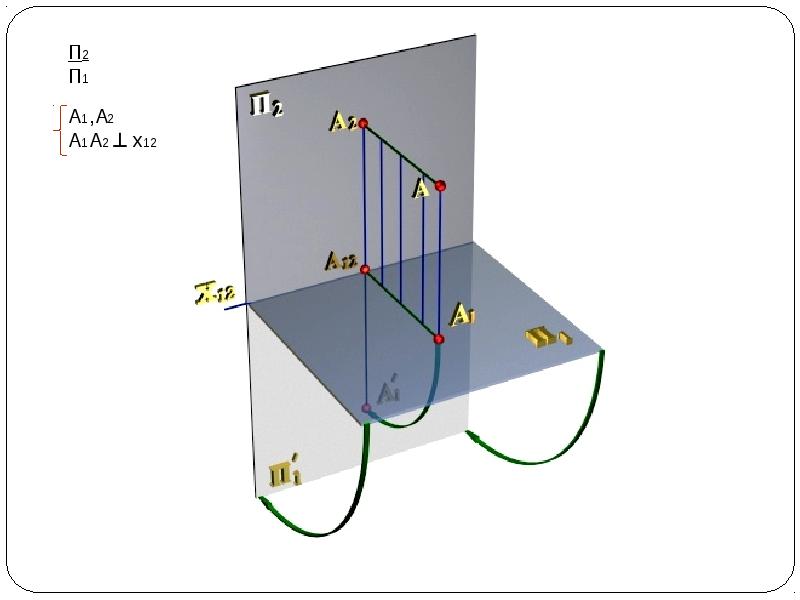

Ортогональное параллельное проецирование геометрической фигуры последовательно осуществляется на две взаимно перпендикулярные плоскости проекций (П1 и П2). После построения изображений эти плоскости проекций с целью получения плоского чертежа совмещают друг с другом. При этом, плоскость П2 принимается за плоскость чертежа, а плоскость П1 поворачивают вокруг оси х12, по направлению часовой стрелки до совмещения ее с плоскостью чертежа. После совмещения плоскости не обозначают, а границы их не изображают. Ортогональное параллельное проецирование геометрической фигуры последовательно осуществляется на две взаимно перпендикулярные плоскости проекций (П1 и П2). После построения изображений эти плоскости проекций с целью получения плоского чертежа совмещают друг с другом. При этом, плоскость П2 принимается за плоскость чертежа, а плоскость П1 поворачивают вокруг оси х12, по направлению часовой стрелки до совмещения ее с плоскостью чертежа. После совмещения плоскости не обозначают, а границы их не изображают.

Слайд 14

Описание слайда:

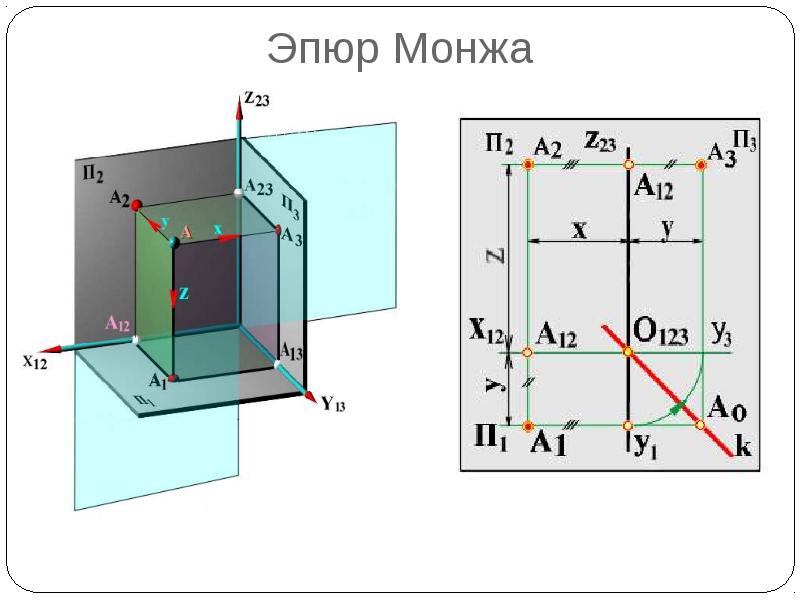

Эпюр Монжа

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

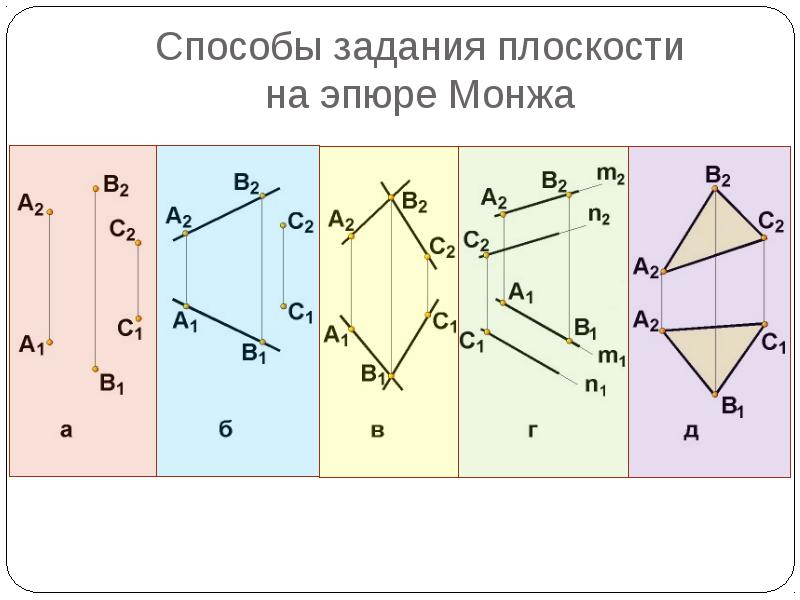

Способы задания плоскости на эпюре Монжа

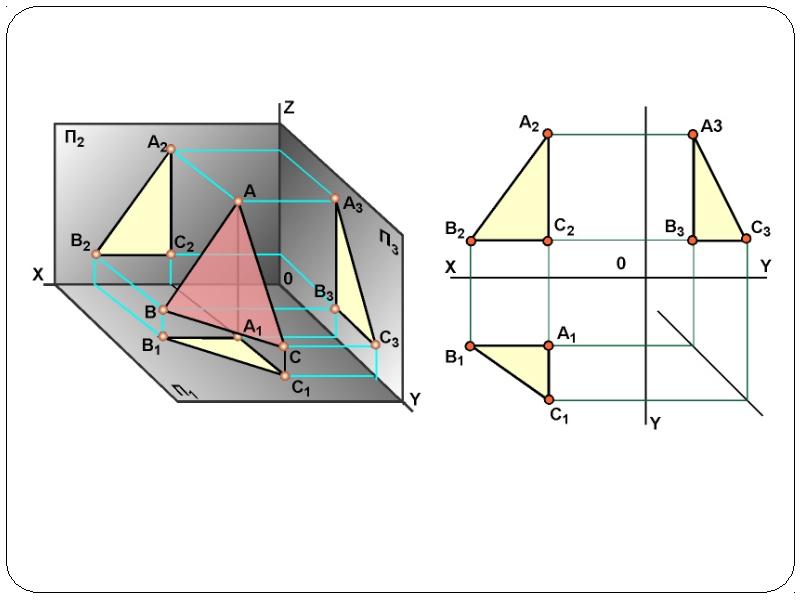

Слайд 17

Описание слайда:

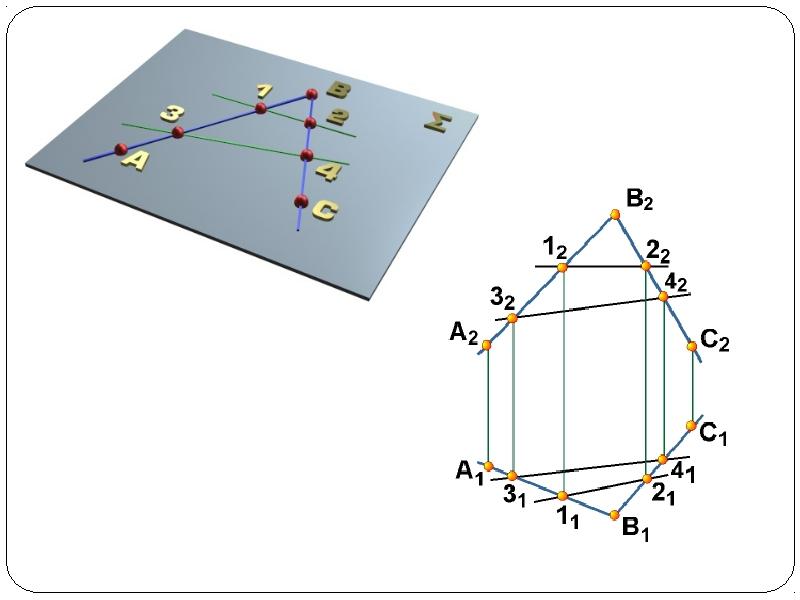

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Частные случаи расположения прямой

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

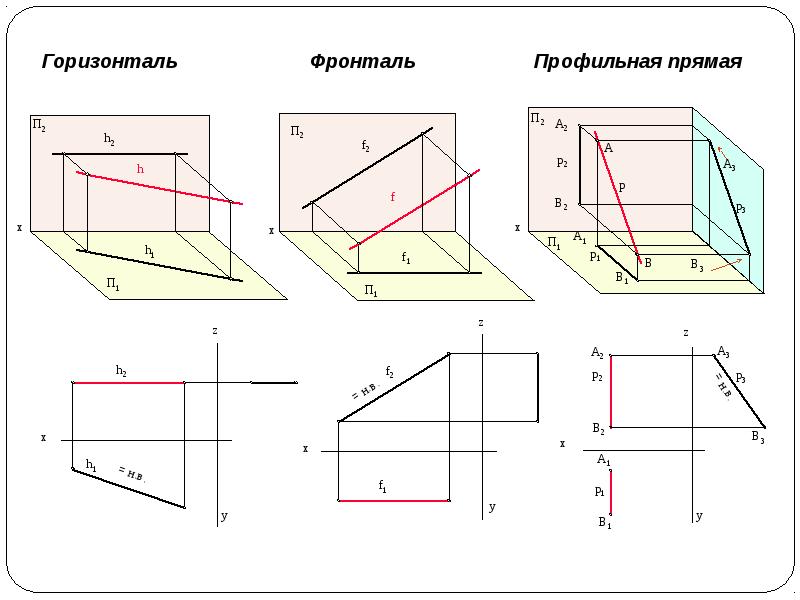

Горизонталь – прямая параллельная горизонтальной плоскости проекций – h(h1, h2). Горизонталь – прямая параллельная горизонтальной плоскости проекций – h(h1, h2).

Слайд 22

Описание слайда:

Фронталь – прямая параллельная фронтальной плоскости проекций – f(f1, f2). Фронталь – прямая параллельная фронтальной плоскости проекций – f(f1, f2).

Слайд 23

Описание слайда:

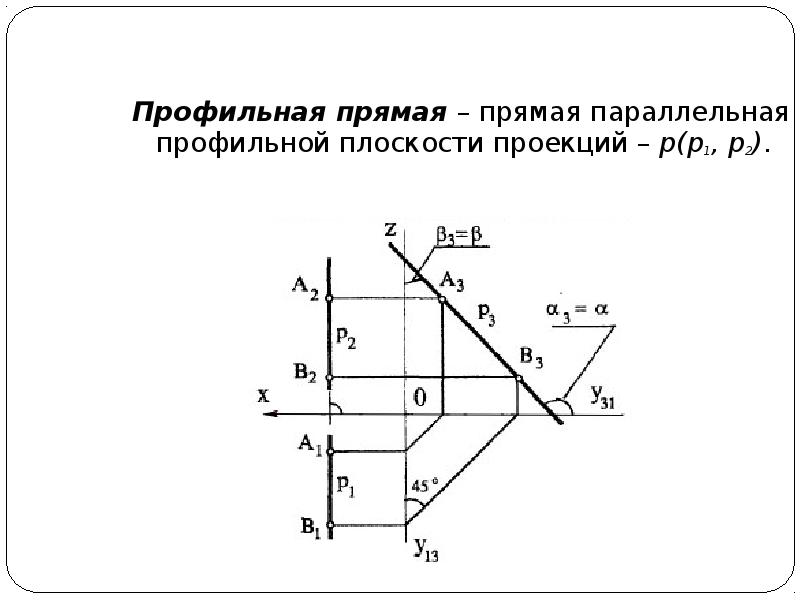

Профильная прямая – прямая параллельная профильной плоскости проекций – p(p1, p2). Профильная прямая – прямая параллельная профильной плоскости проекций – p(p1, p2).

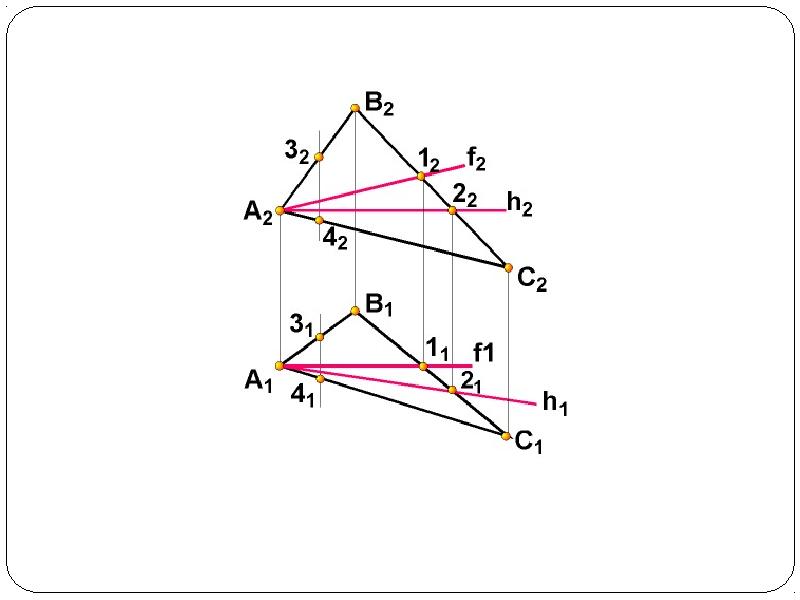

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Плоскость

Слайд 26

Описание слайда:

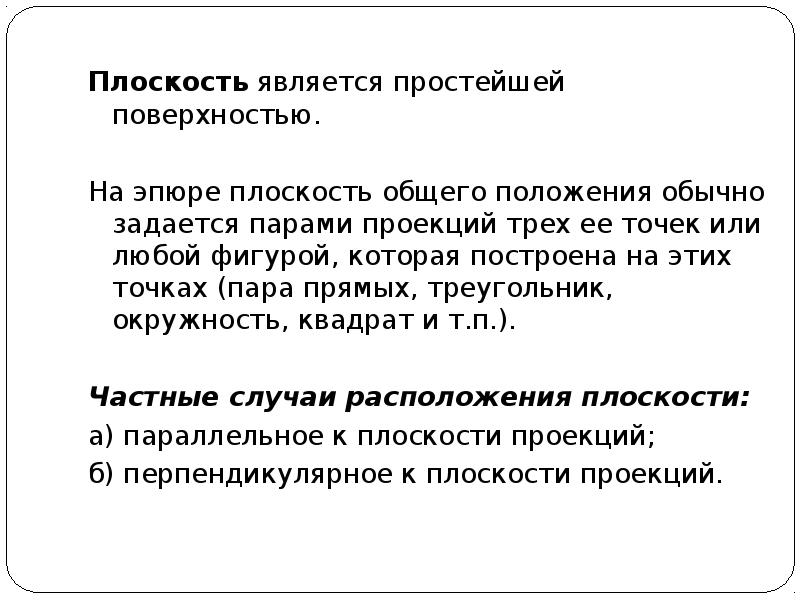

Плоскость является простейшей поверхностью. Плоскость является простейшей поверхностью. На эпюре плоскость общего положения обычно задается парами проекций трех ее точек или любой фигурой, которая построена на этих точках (пара прямых, треугольник, окружность, квадрат и т.п.). Частные случаи расположения плоскости: а) параллельное к плоскости проекций; б) перпендикулярное к плоскости проекций.

Слайд 27

Описание слайда:

Плоскость уровня. Плоскость параллельная плоскости проекции называется плоскостью уровня. Плоскость уровня. Плоскость параллельная плоскости проекции называется плоскостью уровня. Плоскость параллельная горизонтальной плоскости проекций П1 называется горизонтальной плоскостью, а плоскость параллельная П2 – фронтальной.

Слайд 28

Описание слайда:

Проецирующие плоскости. Плоскость, перпендикулярная к плоскости проекций называется проецирующей, при этом различают: Проецирующие плоскости. Плоскость, перпендикулярная к плоскости проекций называется проецирующей, при этом различают: - горизонтально-проецирующую плоскость - фронтально-проецирующую плоскость. На рисунке представлена фронтально-проецирующая плоскость, содержащая в себе точку А (справа - на эпюре Монжа).

Слайд 29

Описание слайда:

Конкурирующие точки

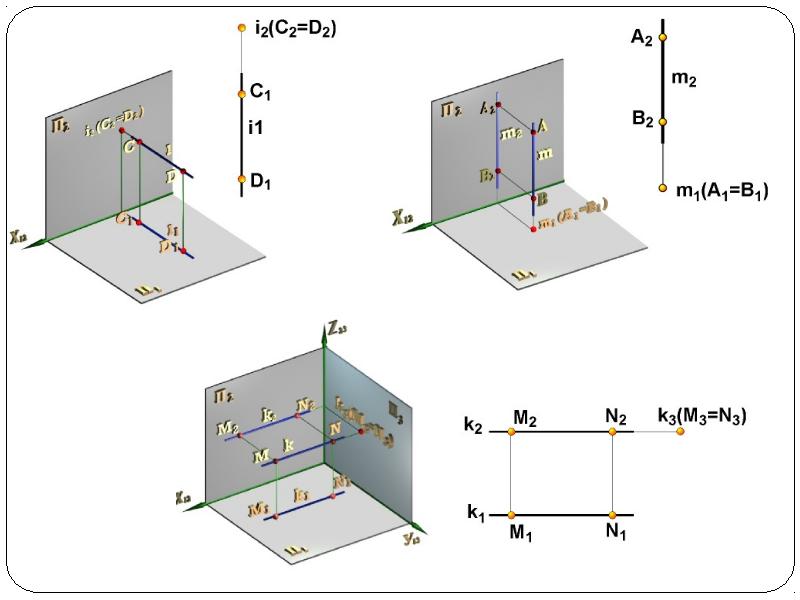

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

При решении позиционных задач возникает необходимость определения видимых и невидимых участков геометрических фигур. При решении позиционных задач возникает необходимость определения видимых и невидимых участков геометрических фигур. Определение видимых и невидимых участков на эпюре Монжа производится раздельно на плоскости проекций П1 и П2, с помощью так называемых конкурирующих точек. "Конкурирующими точками" называются точки, которые принадлежат разным геометрическим фигурам, но одному проецирующему лучу. На одной из плоскостей проекций их изображения совпадают, а на другой плоскости проекций - не совпадают.

Слайд 32

Описание слайда:

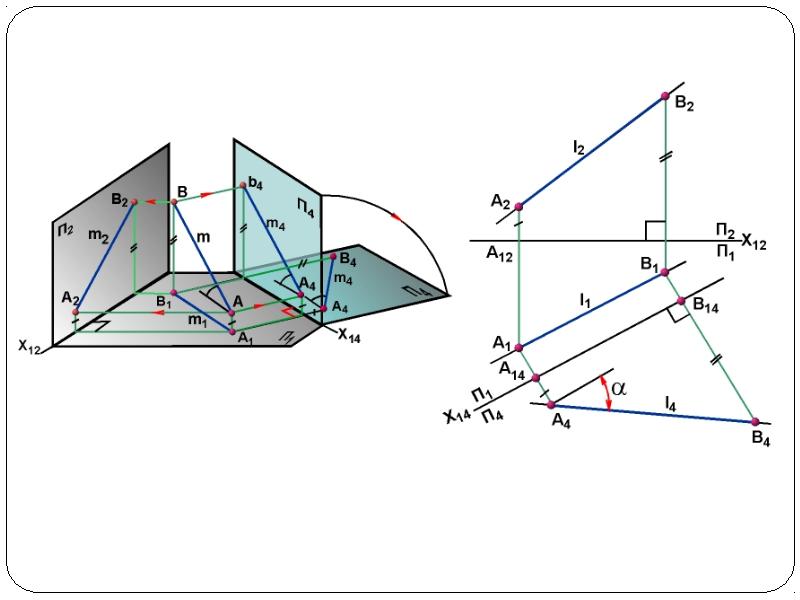

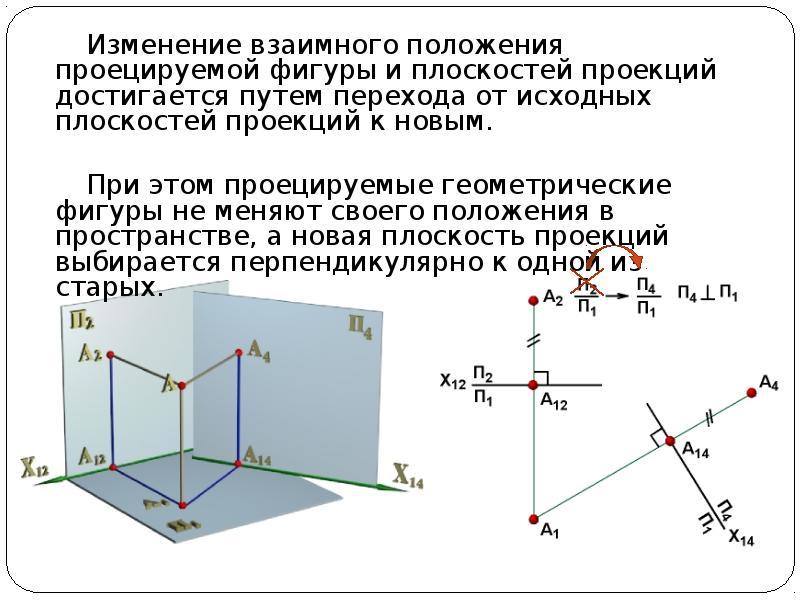

Способ замены плоскостей проекций

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

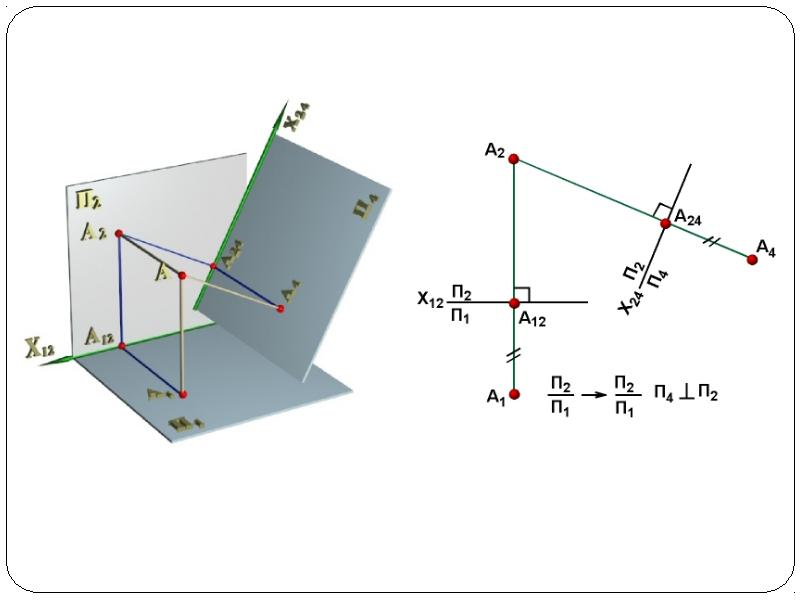

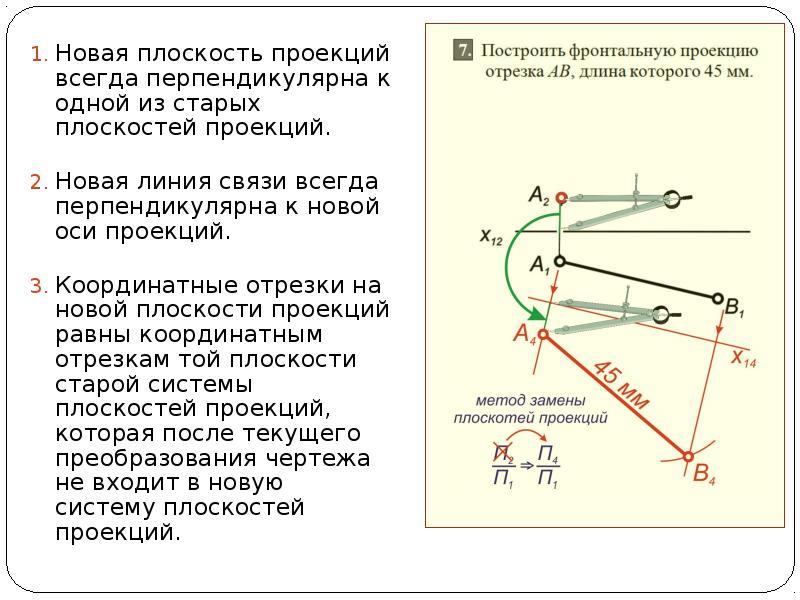

Новая плоскость проекций всегда перпендикулярна к одной из старых плоскостей проекций. Новая плоскость проекций всегда перпендикулярна к одной из старых плоскостей проекций. Новая линия связи всегда перпендикулярна к новой оси проекций. Координатные отрезки на новой плоскости проекций равны координатным отрезкам той плоскости старой системы плоскостей проекций, которая после текущего преобразования чертежа не входит в новую систему плоскостей проекций.

Слайд 37

Описание слайда:

Часто требуется выполнить последовательно несколько замен плоскостей проекций. Часто требуется выполнить последовательно несколько замен плоскостей проекций.
