Слайд 1


Начертательная геометрия Семинар №2 Проецирование прямой Подготовили Елисеева О.И., Данилова У.Б. Московский государственный технический университет...
Описание слайда:
Начертательная геометрия Семинар №2 Проецирование прямой Подготовили Елисеева О.И., Данилова У.Б. Московский государственный технический университет имени Н.Э.Баумана 2015г.

Слайд 2

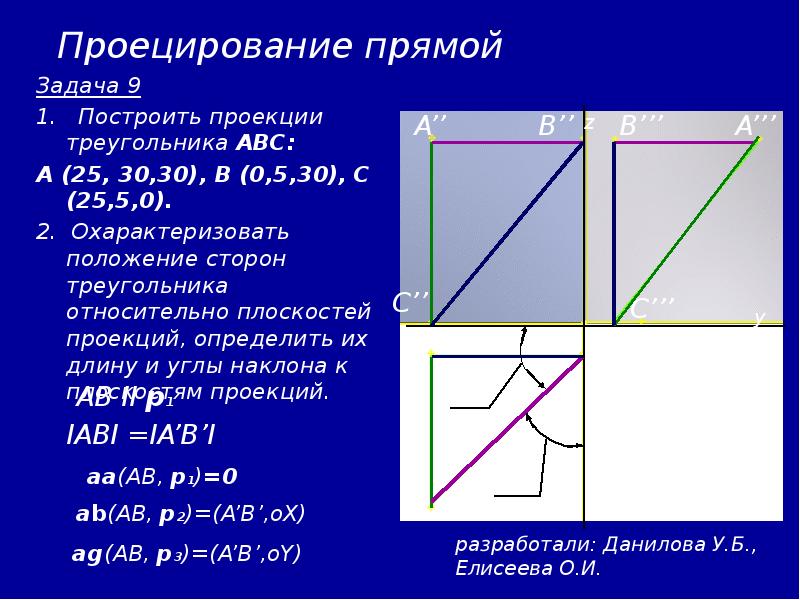

Проецирование прямой Задача 9 1. Построить проекции треугольника ABC: A (25, 30,30), B (0,5,30), C (25,5,0). 2. Охарактеризовать положение сторон...
Описание слайда:
Проецирование прямой Задача 9 1. Построить проекции треугольника ABC: A (25, 30,30), B (0,5,30), C (25,5,0). 2. Охарактеризовать положение сторон треугольника относительно плоскостей проекций, определить их длину и углы наклона к плоскостям проекций.

Слайд 3

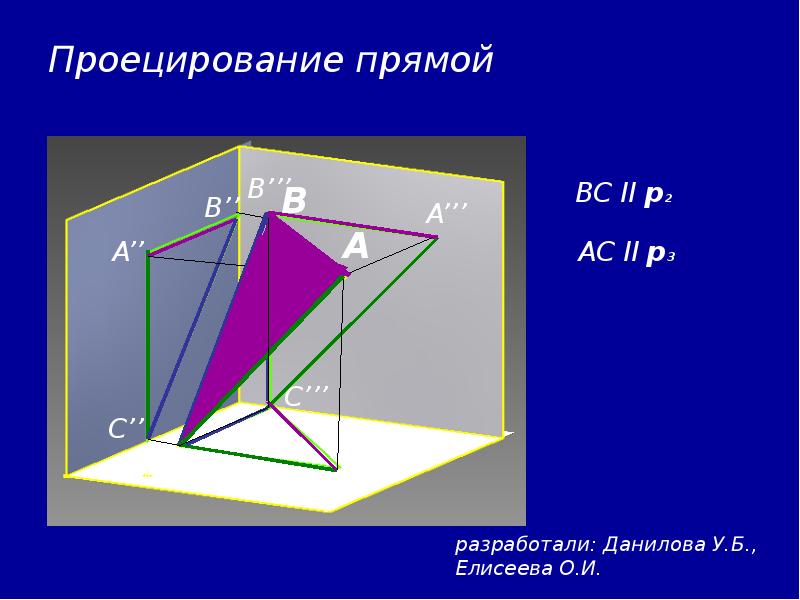

Проецирование прямой
Описание слайда:
Проецирование прямой

Слайд 4

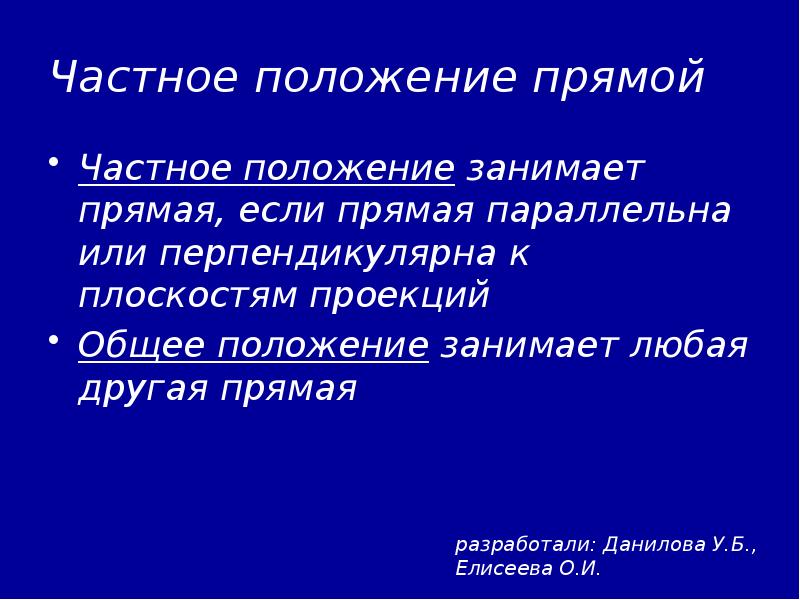

Частное положение прямой Частное положение занимает прямая, если прямая параллельна или перпендикулярна к плоскостям проекций Общее положение...
Описание слайда:
Частное положение прямой Частное положение занимает прямая, если прямая параллельна или перпендикулярна к плоскостям проекций Общее положение занимает любая другая прямая

Слайд 5

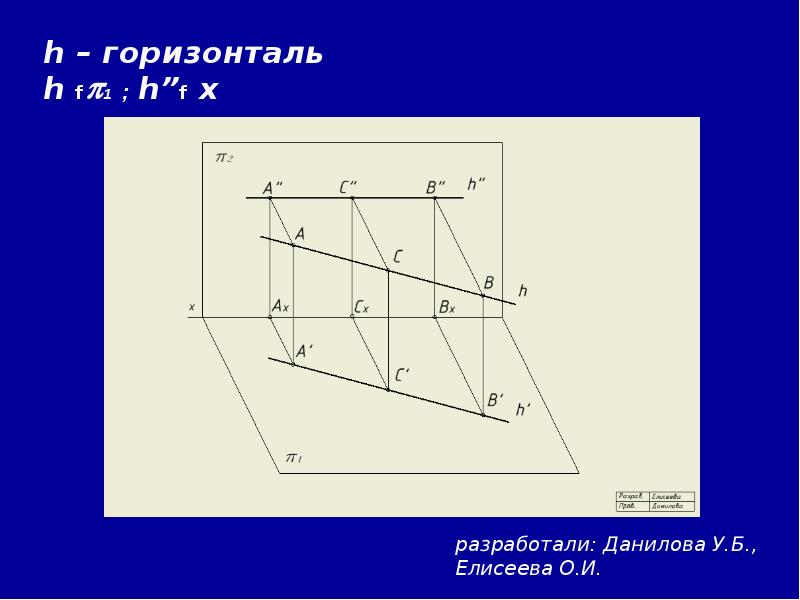

h – горизонталь h fp1 ; h”f x
Описание слайда:
h – горизонталь h fp1 ; h”f x

Слайд 6

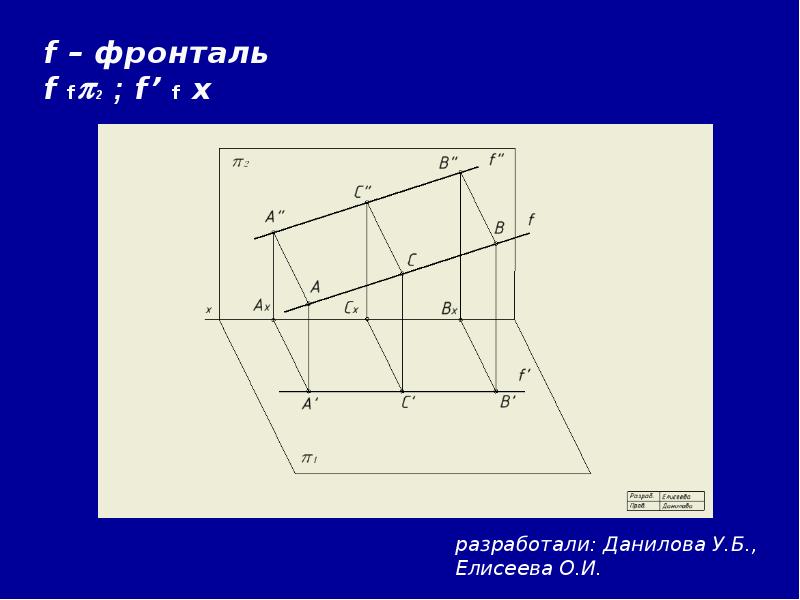

f – фронталь f fp2 ; f’ f x
Описание слайда:
f – фронталь f fp2 ; f’ f x

Слайд 7

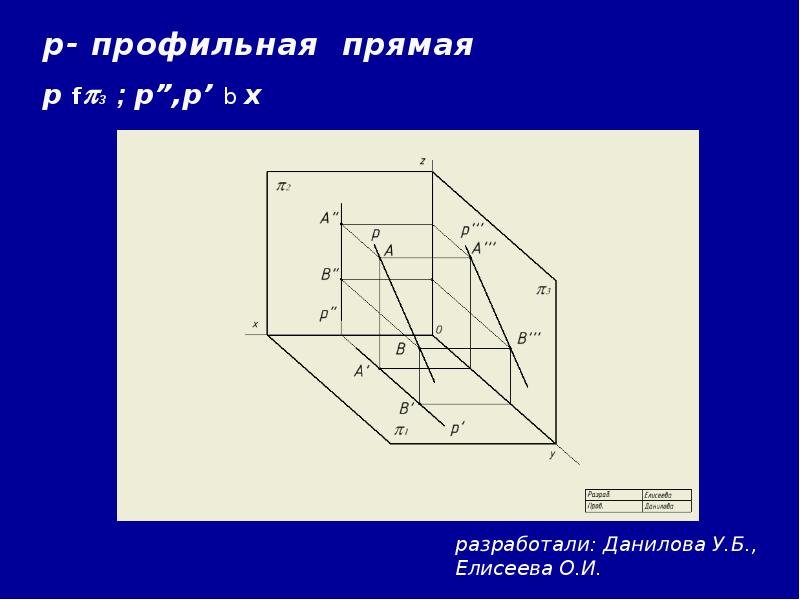

p- профильная прямая р fp3 ; р”,р’ b x
Описание слайда:
p- профильная прямая р fp3 ; р”,р’ b x

Слайд 8


a – горизонтально-проецирующая прямая a bp1 ; a’b x ; a’’’b y
Описание слайда:
a – горизонтально-проецирующая прямая a bp1 ; a’b x ; a’’’b y

Слайд 9

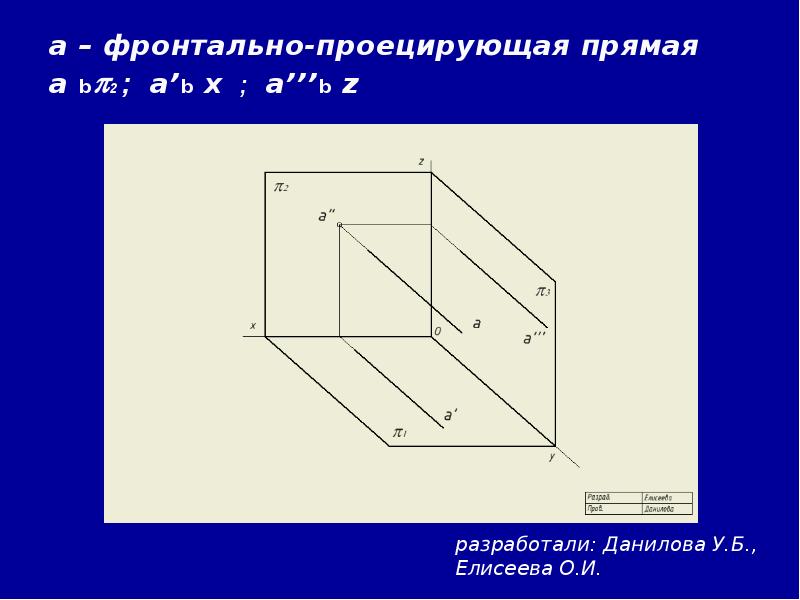

a – фронтально-проецирующая прямая a bp2 ; a’b x ; a’’’b z
Описание слайда:
a – фронтально-проецирующая прямая a bp2 ; a’b x ; a’’’b z

Слайд 10

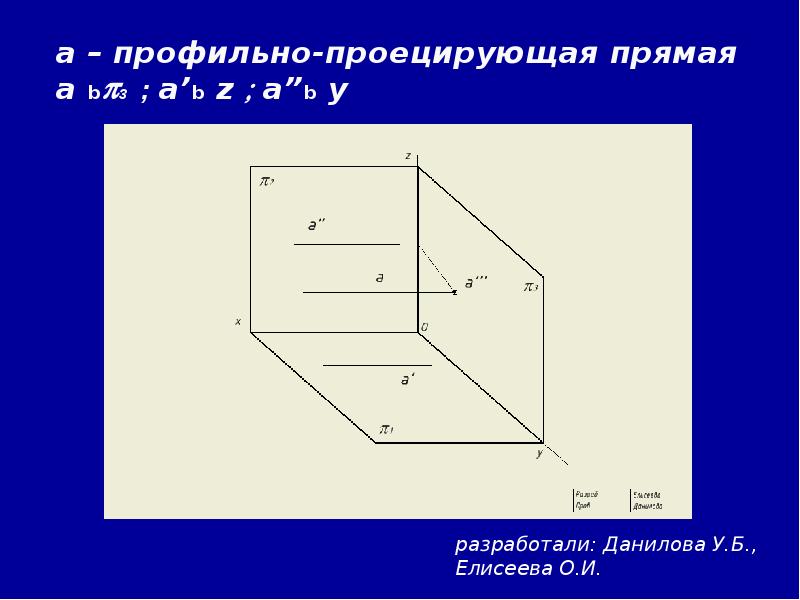

a – профильно-проецирующая прямая a bp3 ; a’b z ; a”b y
Описание слайда:
a – профильно-проецирующая прямая a bp3 ; a’b z ; a”b y

Слайд 11

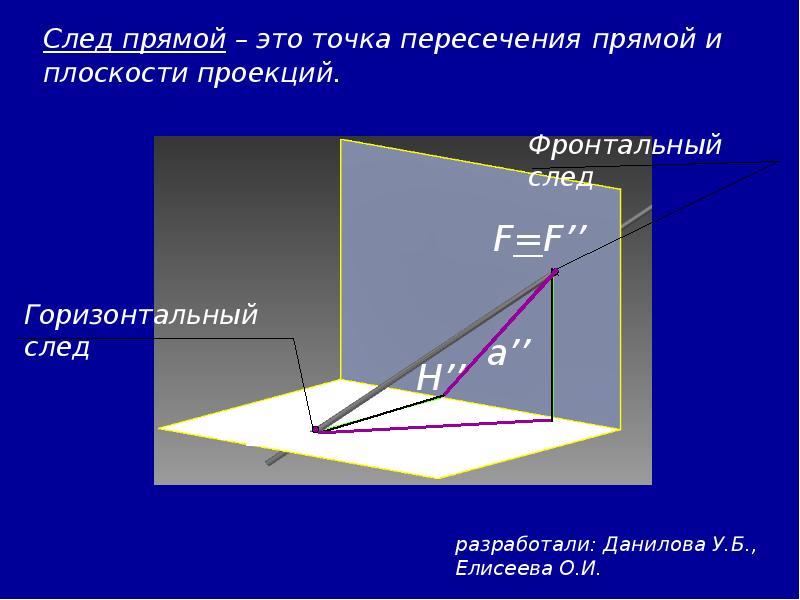

След прямой – это точка пересечения прямой и плоскости проекций.
Описание слайда:
След прямой – это точка пересечения прямой и плоскости проекций.

Слайд 12

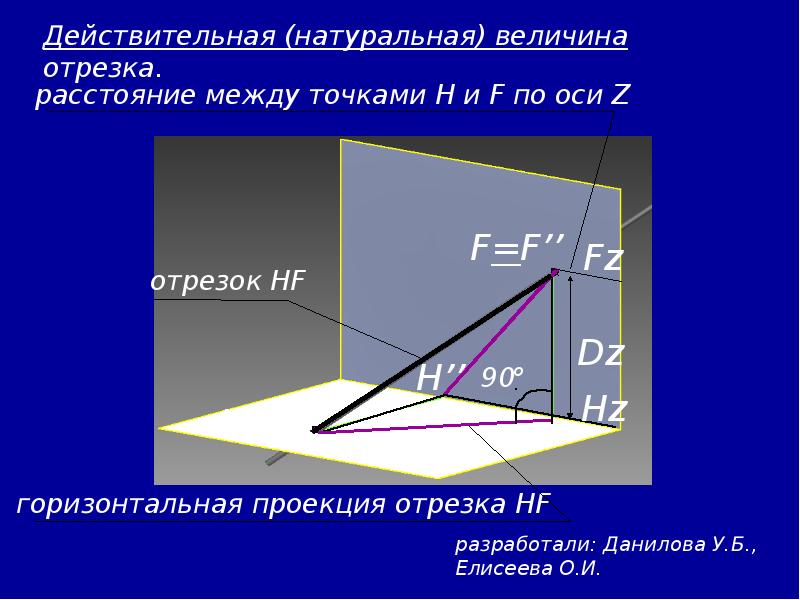

Действительная (натуральная) величина отрезка.
Описание слайда:
Действительная (натуральная) величина отрезка.

Слайд 13


Угол наклона отрезка к плоскости проекций – это угол между проекцией отрезка на заданную плоскость и натуральной величиной отрезка
Описание слайда:
Угол наклона отрезка к плоскости проекций – это угол между проекцией отрезка на заданную плоскость и натуральной величиной отрезка

Слайд 14

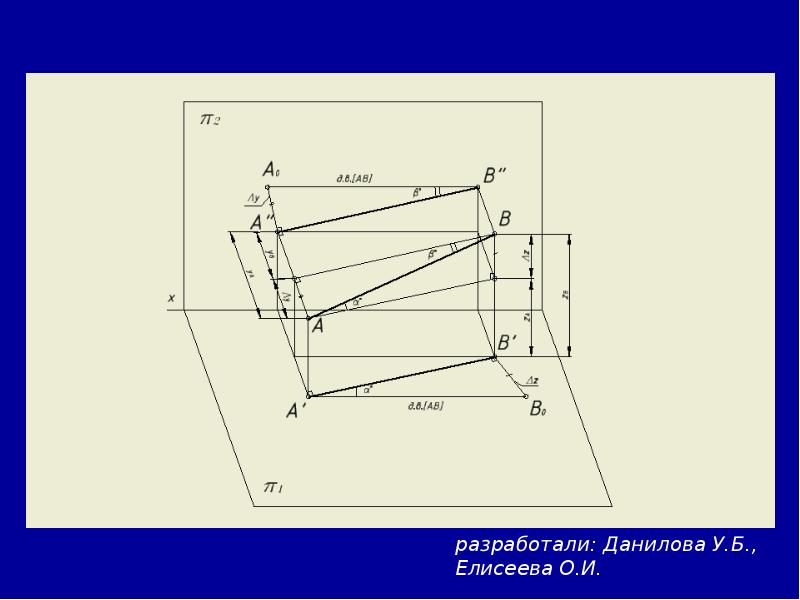

Проецирование прямой, слайд №14
Описание слайда:

Слайд 15

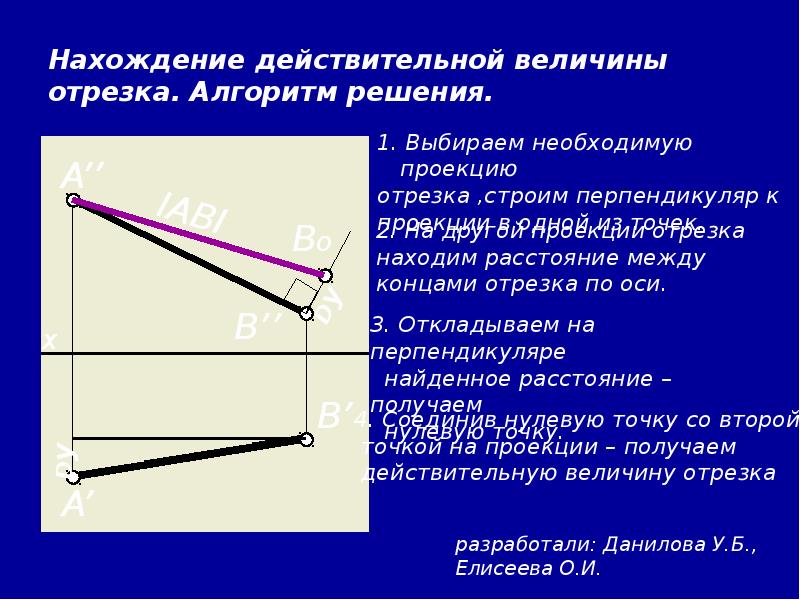

Нахождение действительной величины отрезка. Алгоритм решения.
Описание слайда:
Нахождение действительной величины отрезка. Алгоритм решения.

Слайд 16


Задача 14. Отложить на прямой a отрезок AB длиной 40 мм. Алгоритм решения.
Описание слайда:
Задача 14. Отложить на прямой a отрезок AB длиной 40 мм. Алгоритм решения.
