Слайд 1


Начертательная геометрия Семинар №1 Проецирование точки Подготовили Елисеева О.И., Данилова У.Б. Московский государственный технический университет...
Описание слайда:
Начертательная геометрия Семинар №1 Проецирование точки Подготовили Елисеева О.И., Данилова У.Б. Московский государственный технический университет имени Н.Э.Баумана 2015г.

Слайд 2


Гаспар Монж 10.05.1746 – 28.07.1818
Описание слайда:
Гаспар Монж 10.05.1746 – 28.07.1818

Слайд 3

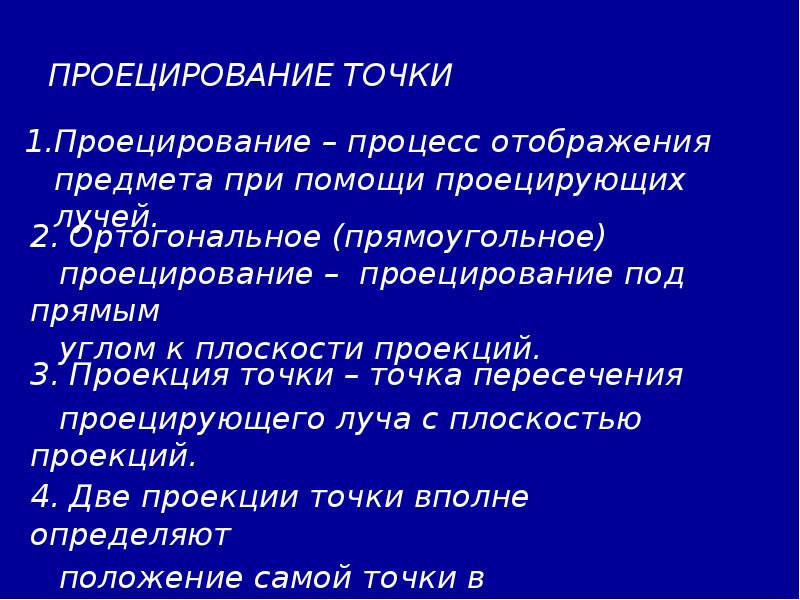

ПРОЕЦИРОВАНИЕ ТОЧКИ 1. Проецирование – процесс отображения предмета при помощи проецирующих лучей.
Описание слайда:
ПРОЕЦИРОВАНИЕ ТОЧКИ 1. Проецирование – процесс отображения предмета при помощи проецирующих лучей.

Слайд 4

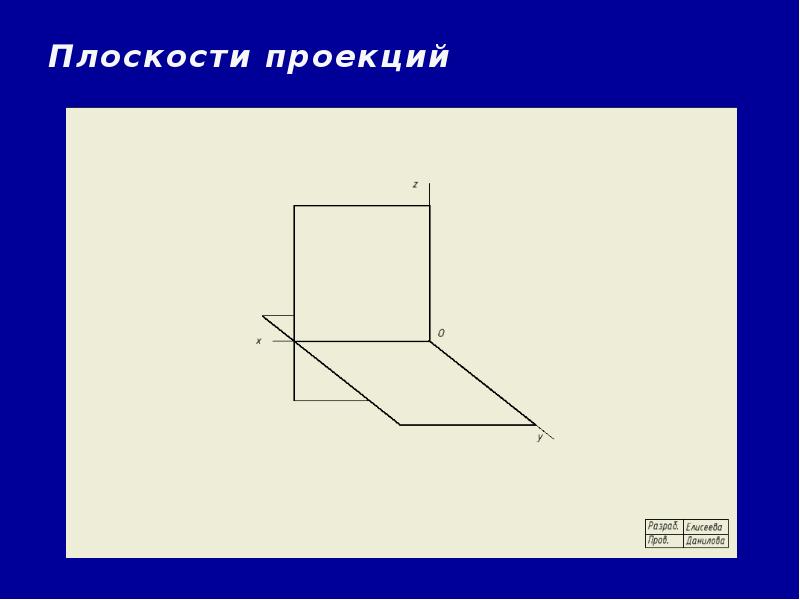

Плоскости проекций
Описание слайда:
Плоскости проекций

Слайд 5


Горизонтальная плоскость проекций
Описание слайда:
Горизонтальная плоскость проекций

Слайд 6


Фронтальная плоскость проекций
Описание слайда:
Фронтальная плоскость проекций

Слайд 7


Проецирование точки, слайд №7
Описание слайда:

Слайд 8

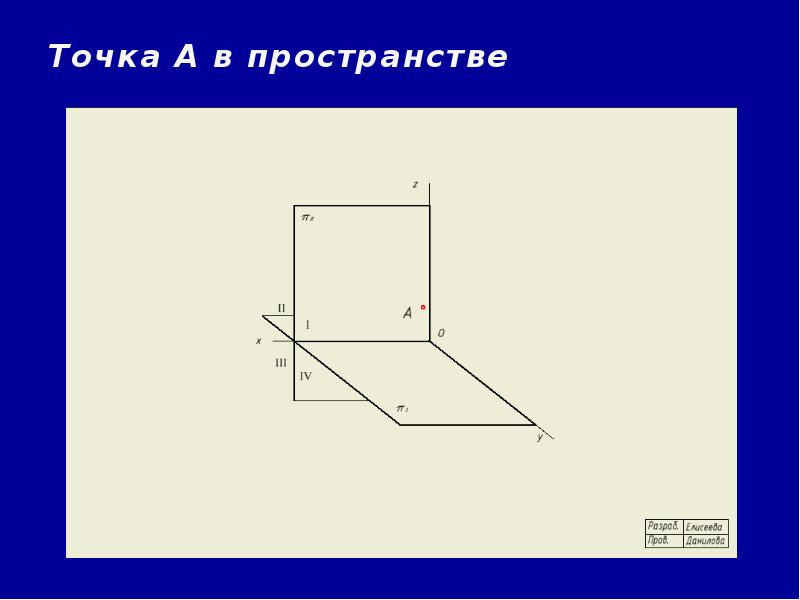

Точка А в пространстве
Описание слайда:
Точка А в пространстве

Слайд 9


Горизонтальная проекция точки А
Описание слайда:
Горизонтальная проекция точки А

Слайд 10

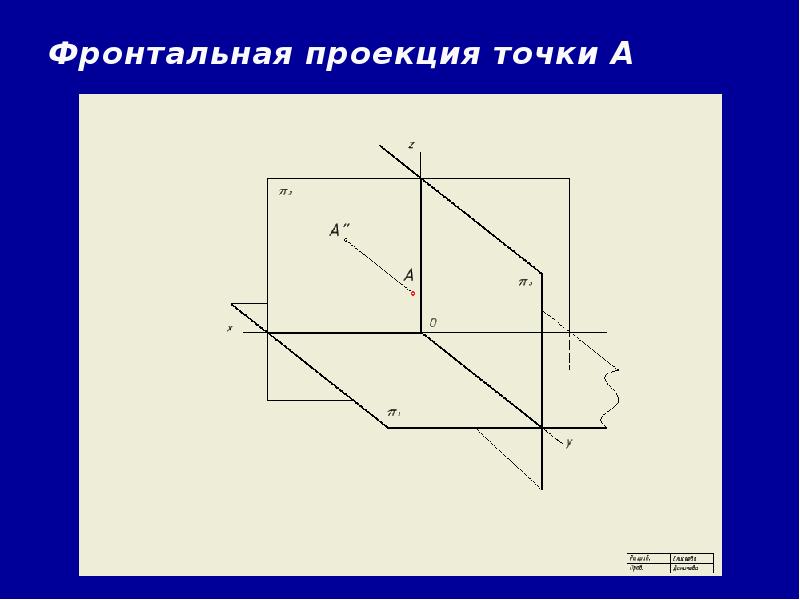

Фронтальная проекция точки А
Описание слайда:
Фронтальная проекция точки А

Слайд 11

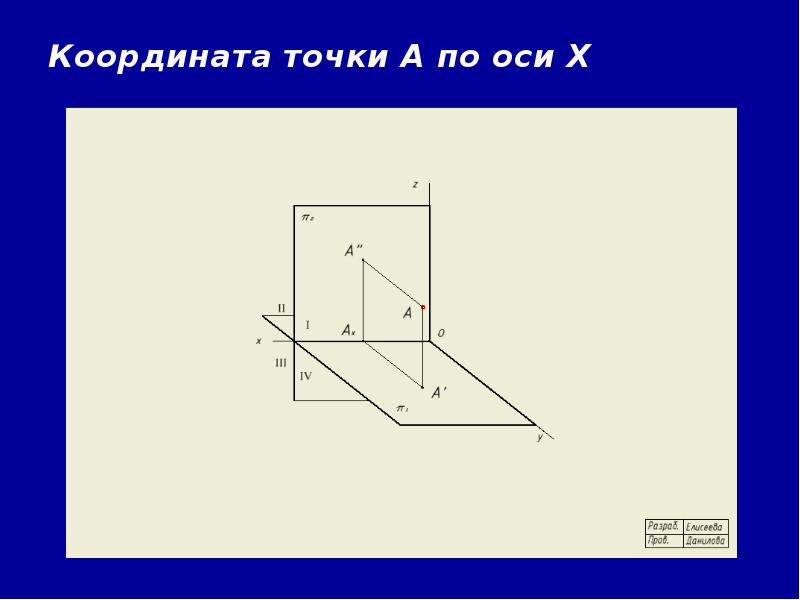

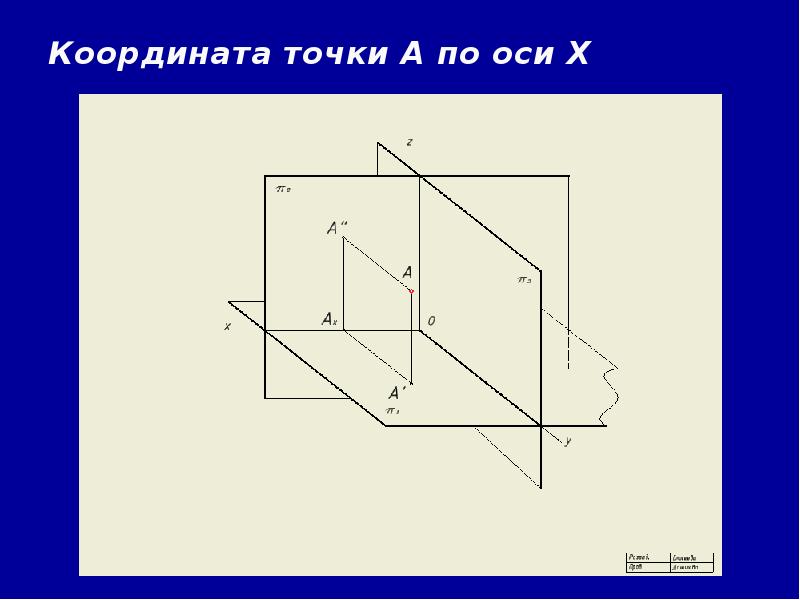

Координата точки А по оси Х
Описание слайда:
Координата точки А по оси Х

Слайд 12

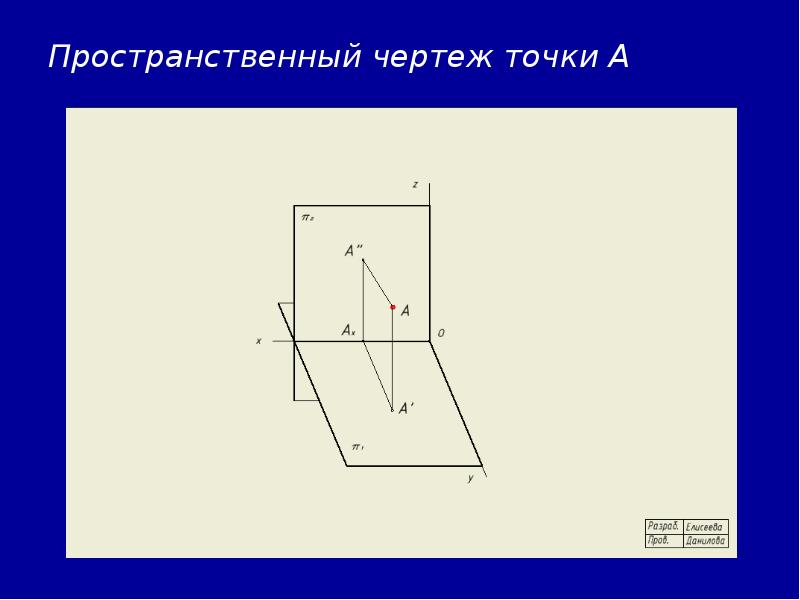

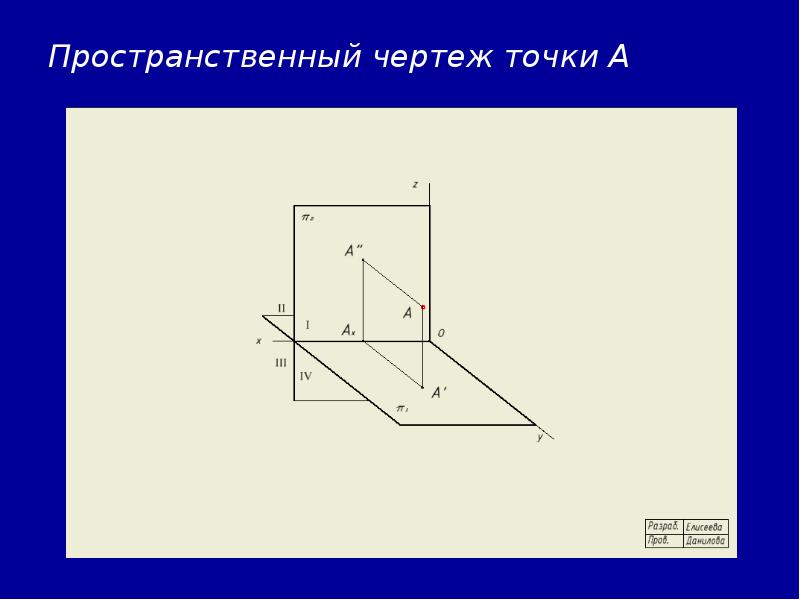

Пространственный чертеж точки А
Описание слайда:
Пространственный чертеж точки А

Слайд 13

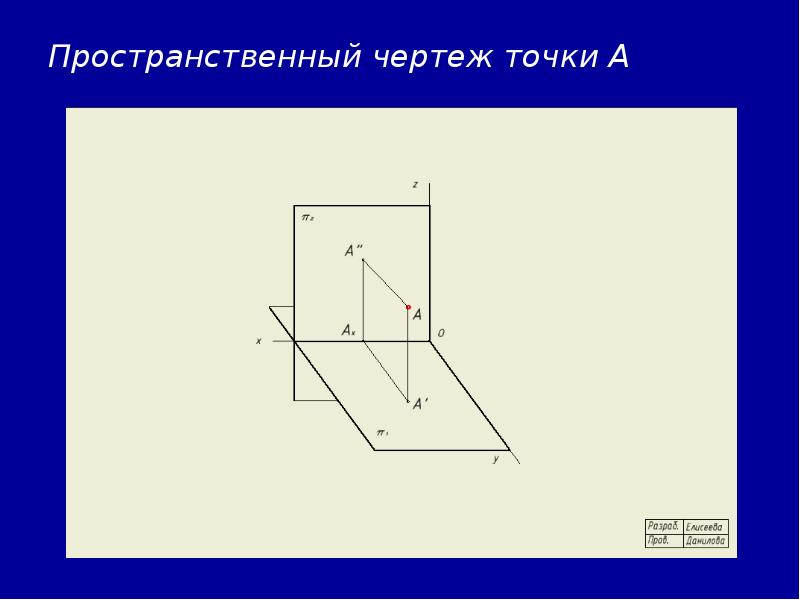

Пространственный чертеж точки А
Описание слайда:
Пространственный чертеж точки А

Слайд 14


Пространственный чертеж точки А
Описание слайда:
Пространственный чертеж точки А

Слайд 15


Пространственный чертеж точки А
Описание слайда:
Пространственный чертеж точки А

Слайд 16

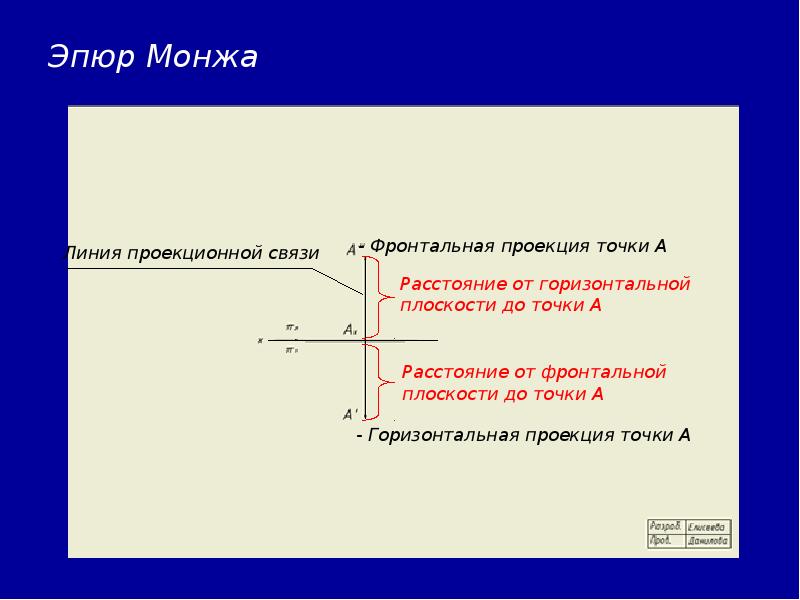

Эпюр Монжа
Описание слайда:
Эпюр Монжа

Слайд 17

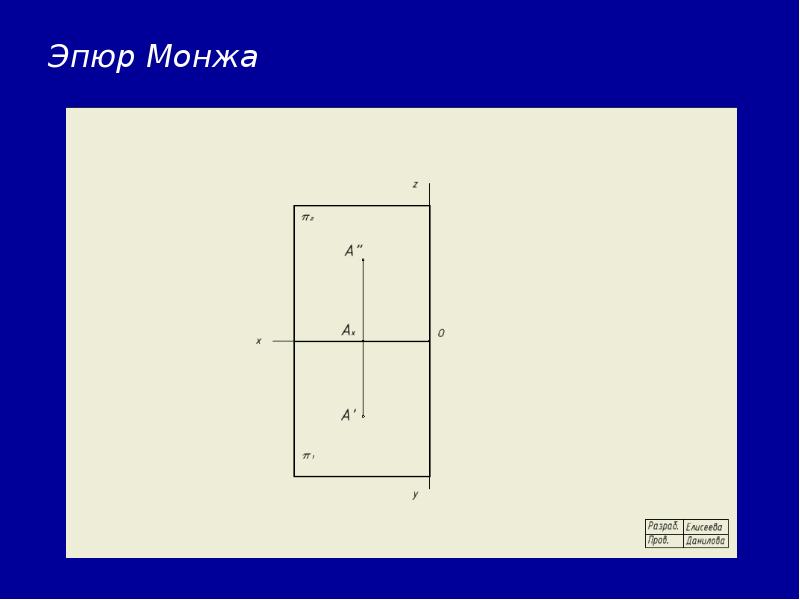

Эпюр Монжа
Описание слайда:
Эпюр Монжа

Слайд 18


Задача 1. Определить расположение точки относительно плоскостей проекций.
Описание слайда:
Задача 1. Определить расположение точки относительно плоскостей проекций.

Слайд 19

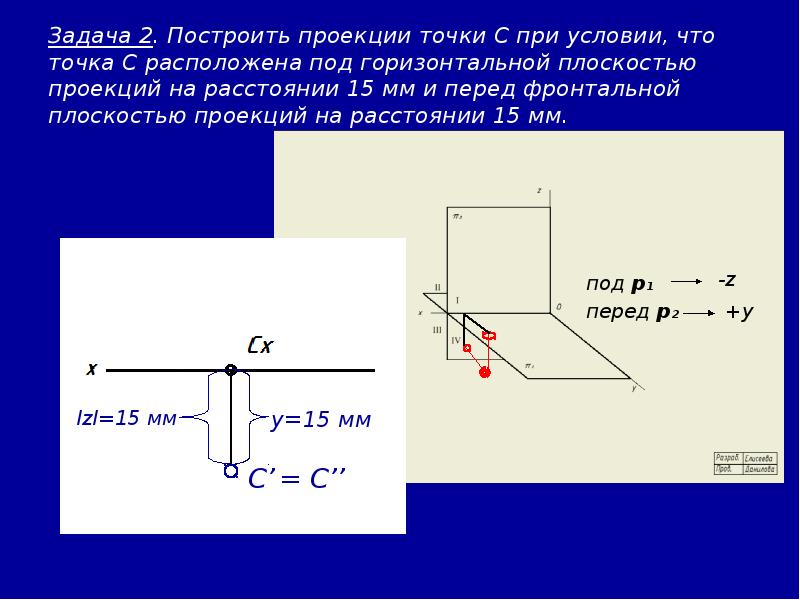

Задача 2. Построить проекции точки С при условии, что точка С расположена под горизонтальной плоскостью проекций на расстоянии 15 мм и перед...
Описание слайда:
Задача 2. Построить проекции точки С при условии, что точка С расположена под горизонтальной плоскостью проекций на расстоянии 15 мм и перед фронтальной плоскостью проекций на расстоянии 15 мм.

Слайд 20


Плоскости проекций
Описание слайда:
Плоскости проекций

Слайд 21


Горизонтальная плоскость проекций
Описание слайда:
Горизонтальная плоскость проекций

Слайд 22


Фронтальная плоскость проекций
Описание слайда:
Фронтальная плоскость проекций

Слайд 23

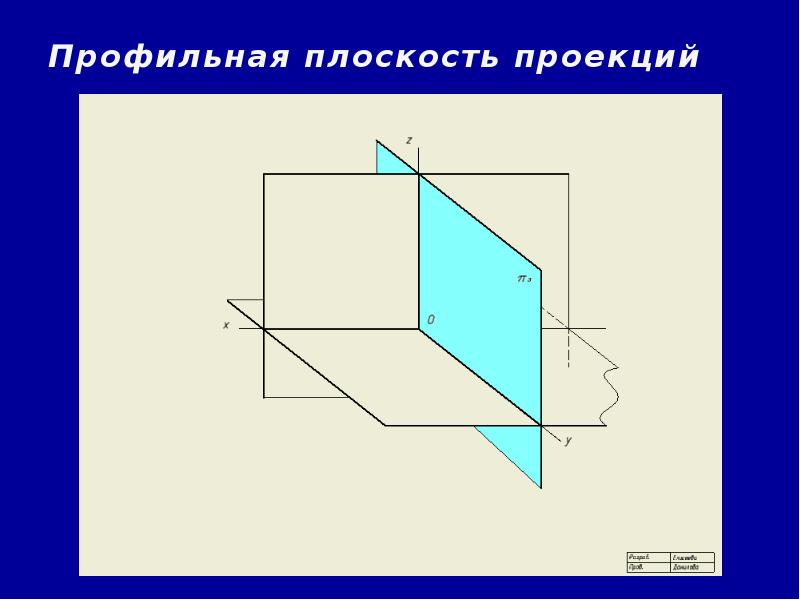

Профильная плоскость проекций
Описание слайда:
Профильная плоскость проекций

Слайд 24

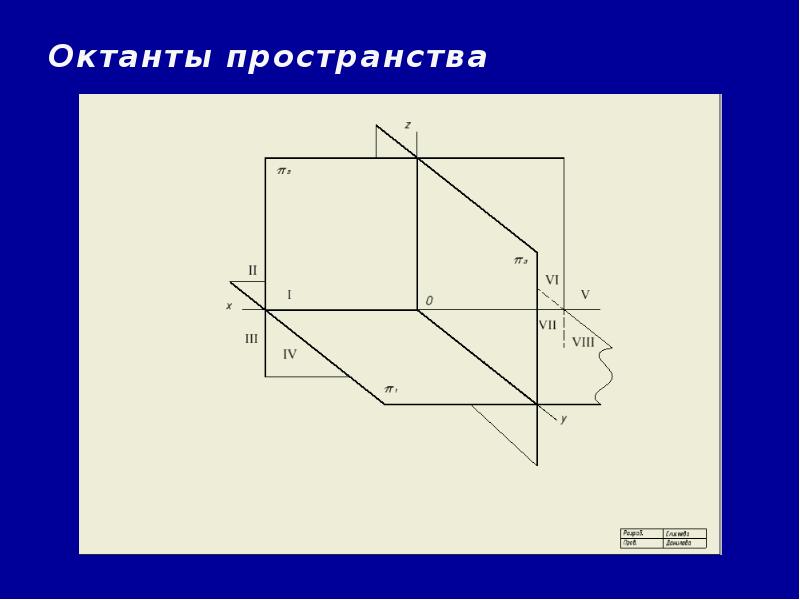

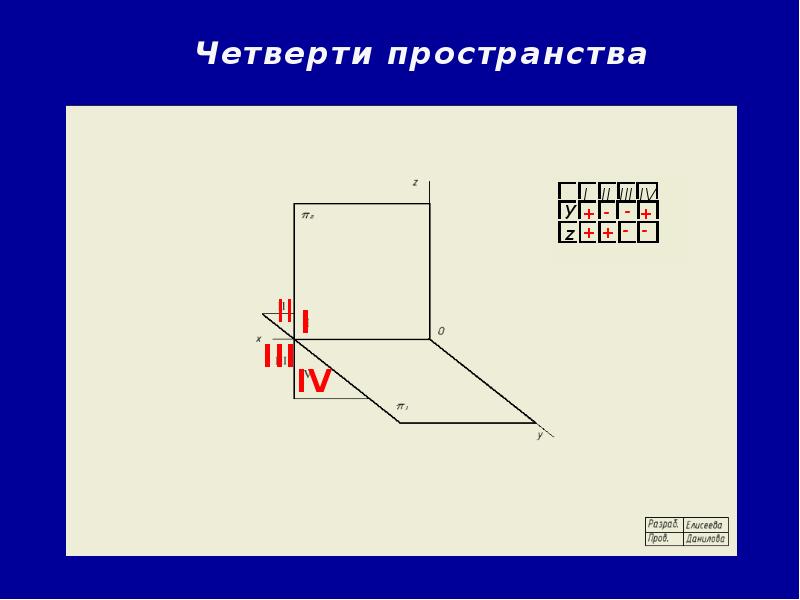

Октанты пространства
Описание слайда:
Октанты пространства

Слайд 25

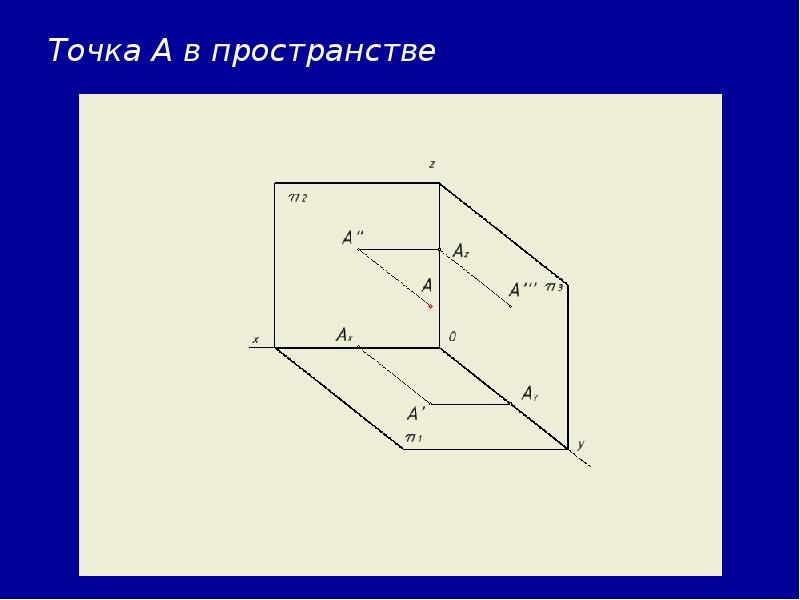

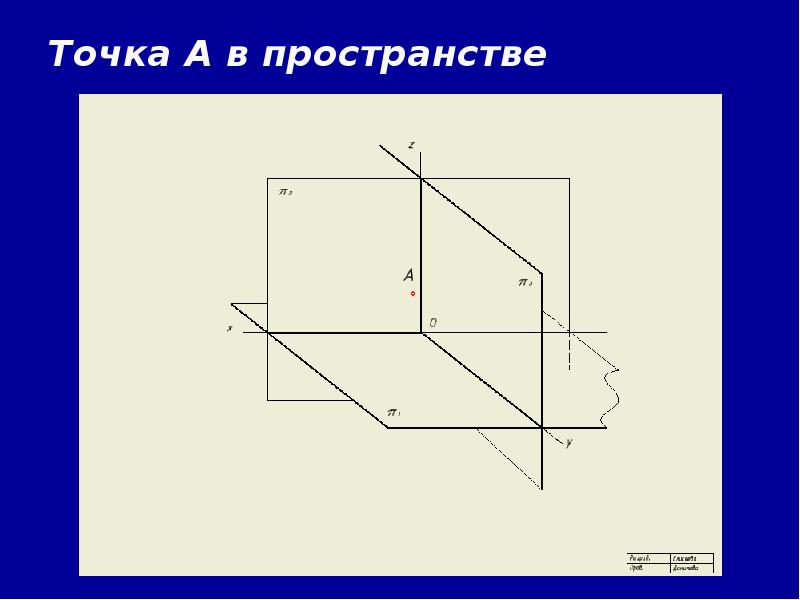

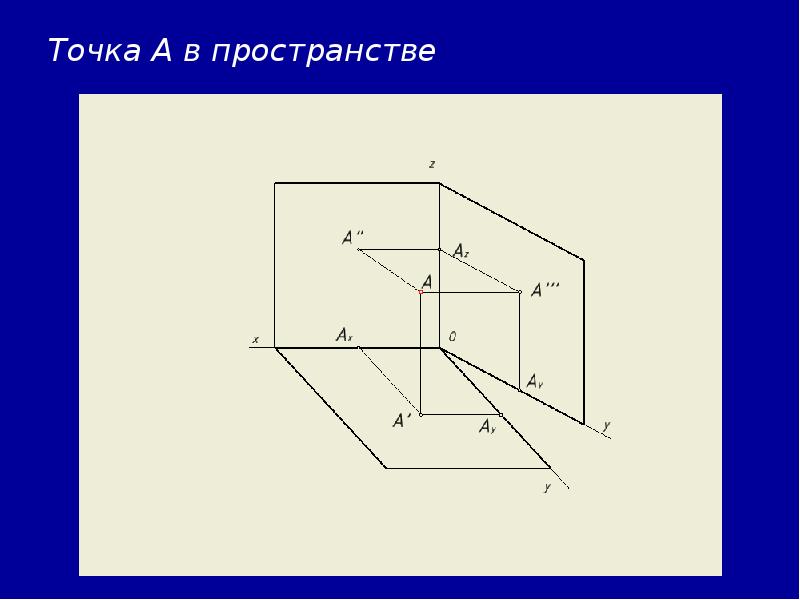

Точка А в пространстве
Описание слайда:
Точка А в пространстве

Слайд 26


Горизонтальная проекция точки А
Описание слайда:
Горизонтальная проекция точки А

Слайд 27


Фронтальная проекция точки А
Описание слайда:
Фронтальная проекция точки А

Слайд 28


Профильная проекция точки А
Описание слайда:
Профильная проекция точки А

Слайд 29


Координата точки А по оси Х
Описание слайда:
Координата точки А по оси Х

Слайд 30


Координата точки А по оси Y
Описание слайда:
Координата точки А по оси Y

Слайд 31

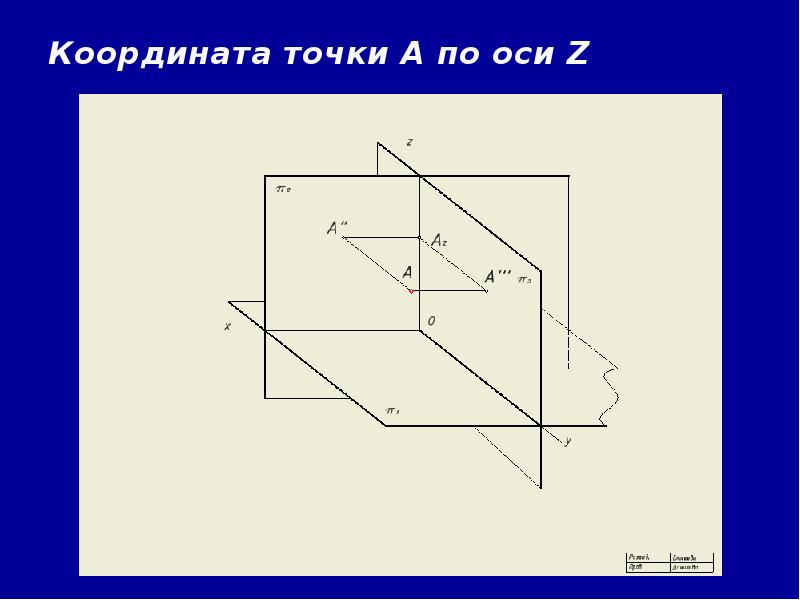

Координата точки А по оси Z
Описание слайда:
Координата точки А по оси Z

Слайд 32


Точка А в пространстве
Описание слайда:
Точка А в пространстве

Слайд 33


Точка А в пространстве
Описание слайда:
Точка А в пространстве

Слайд 34


Точка А в пространстве
Описание слайда:
Точка А в пространстве

Слайд 35

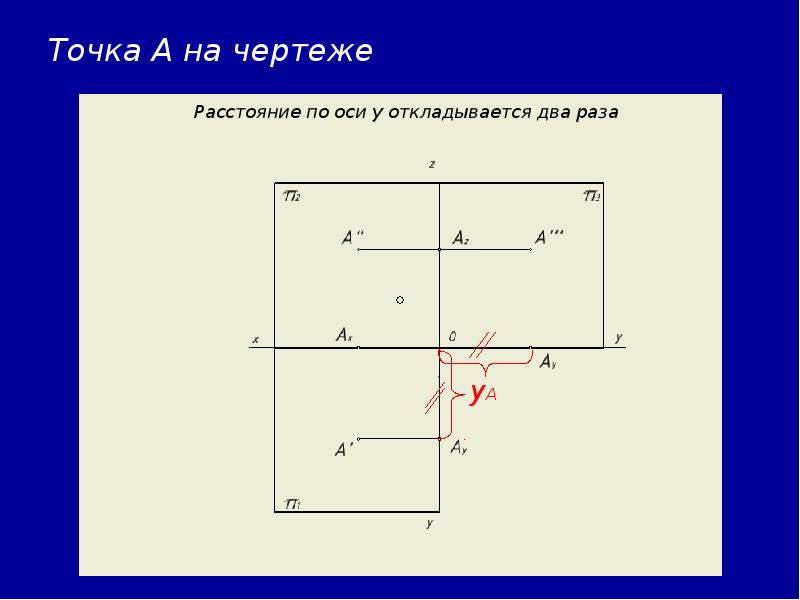

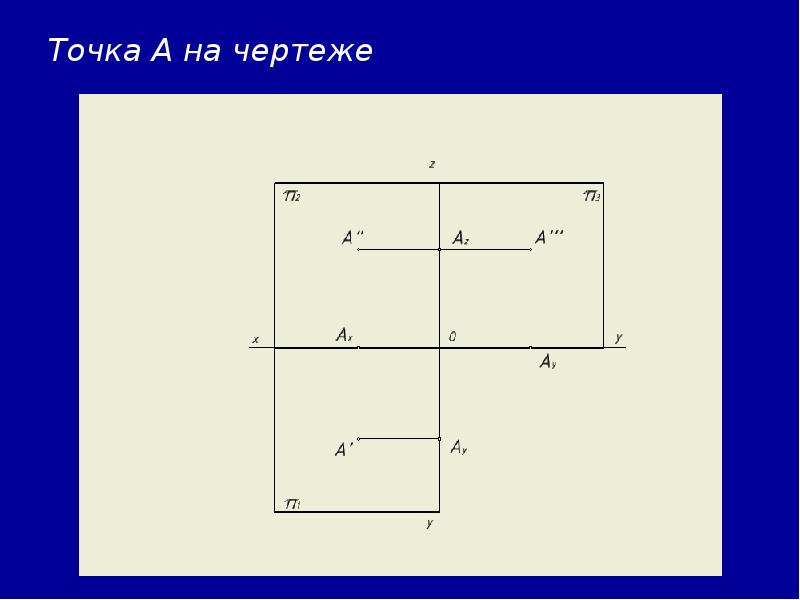

Точка А на чертеже
Описание слайда:
Точка А на чертеже

Слайд 36


Точка А на чертеже
Описание слайда:
Точка А на чертеже

Слайд 37


Пример решения задачи. Задача 3. Построить три проекции точки B по координатам. Определить положение точки в пространстве.
Описание слайда:
Пример решения задачи. Задача 3. Построить три проекции точки B по координатам. Определить положение точки в пространстве.
