Слайд 1

Описание слайда:

виды проецирования, проецирование на одну, две и три плоскости проекций

Слайд 2

Описание слайда:

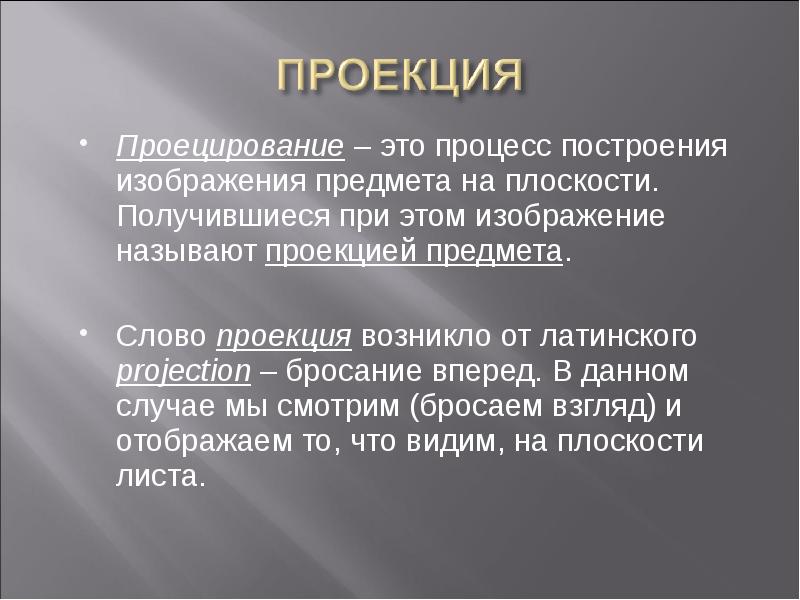

Проецирование – это процесс построения изображения предмета на плоскости. Получившиеся при этом изображение называют проекцией предмета. Проецирование – это процесс построения изображения предмета на плоскости. Получившиеся при этом изображение называют проекцией предмета. Слово проекция возникло от латинского projection – бросание вперед. В данном случае мы смотрим (бросаем взгляд) и отображаем то, что видим, на плоскости листа.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

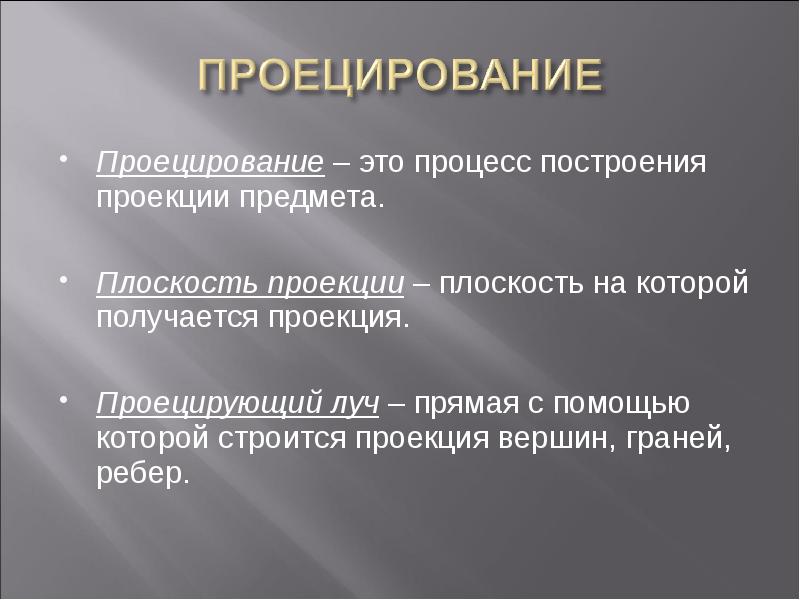

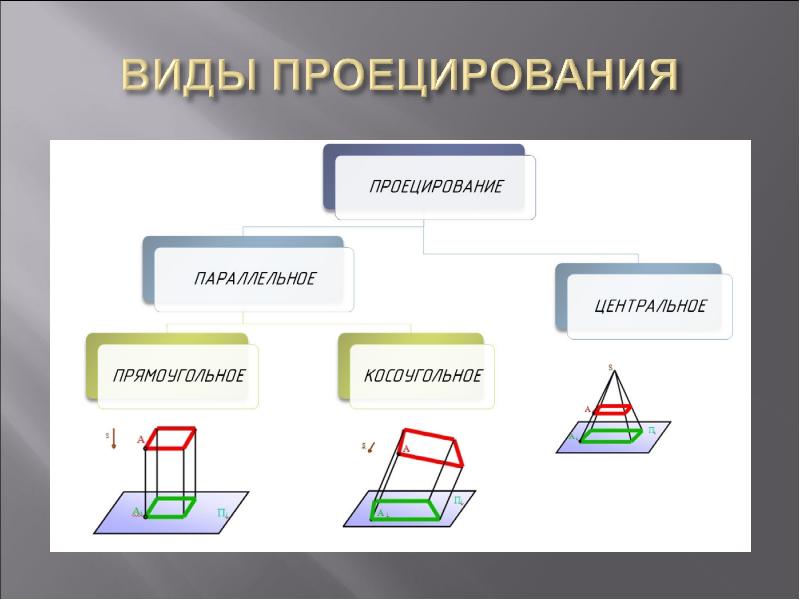

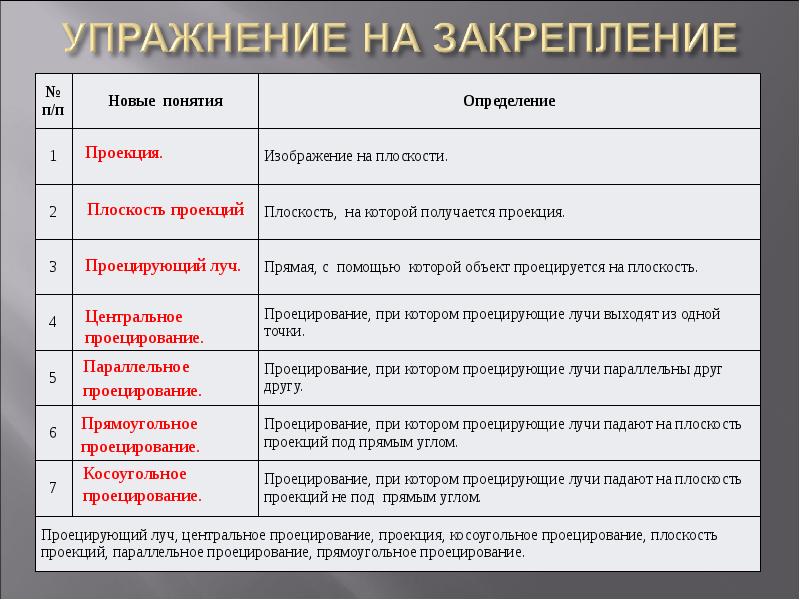

Проецирование – это процесс построения проекции предмета. Проецирование – это процесс построения проекции предмета. Плоскость проекции – плоскость на которой получается проекция. Проецирующий луч – прямая с помощью которой строится проекция вершин, граней, ребер.

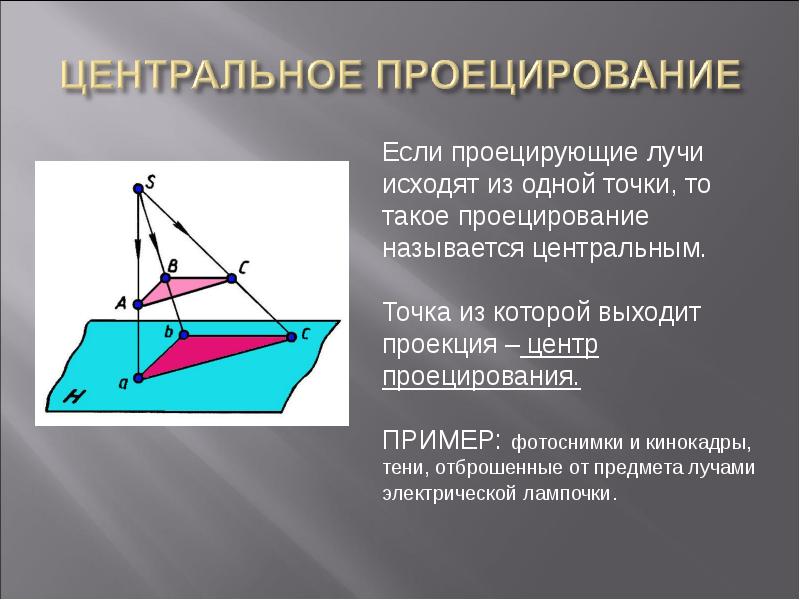

Слайд 5

Описание слайда:

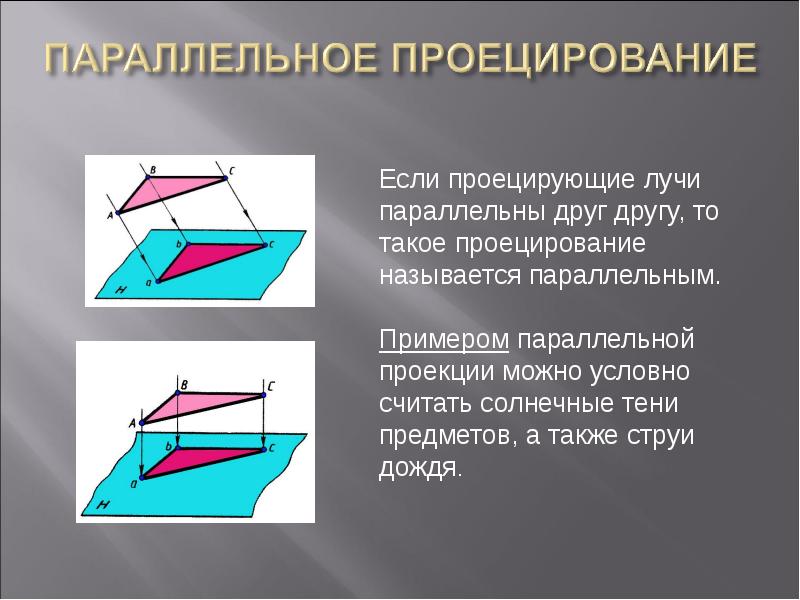

Слайд 6

Описание слайда:

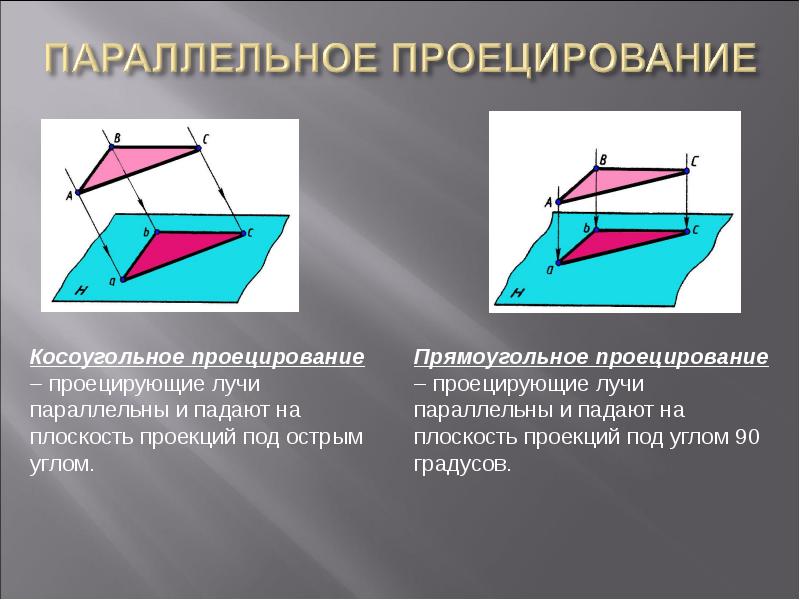

Слайд 7

Описание слайда:

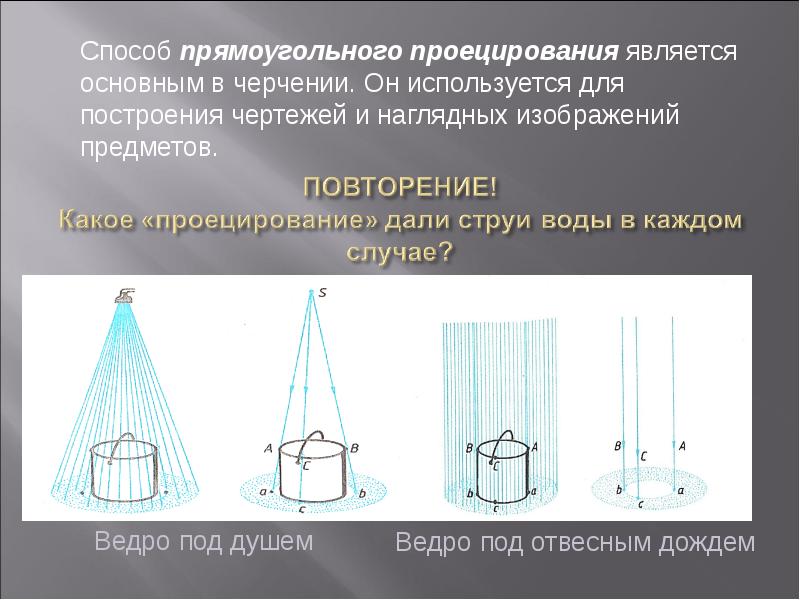

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

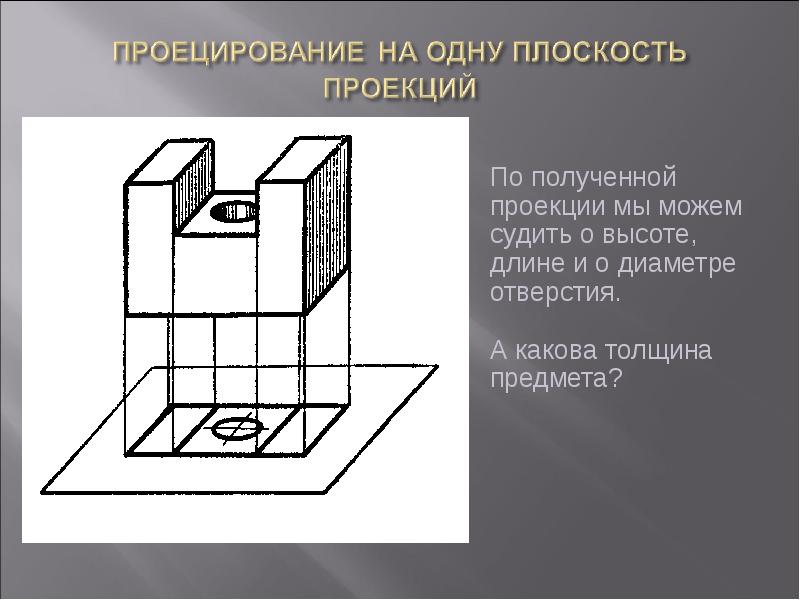

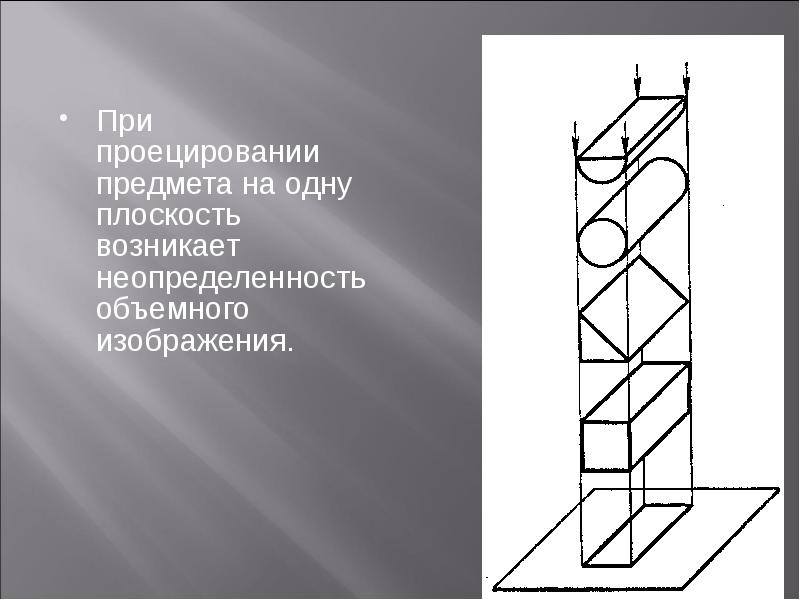

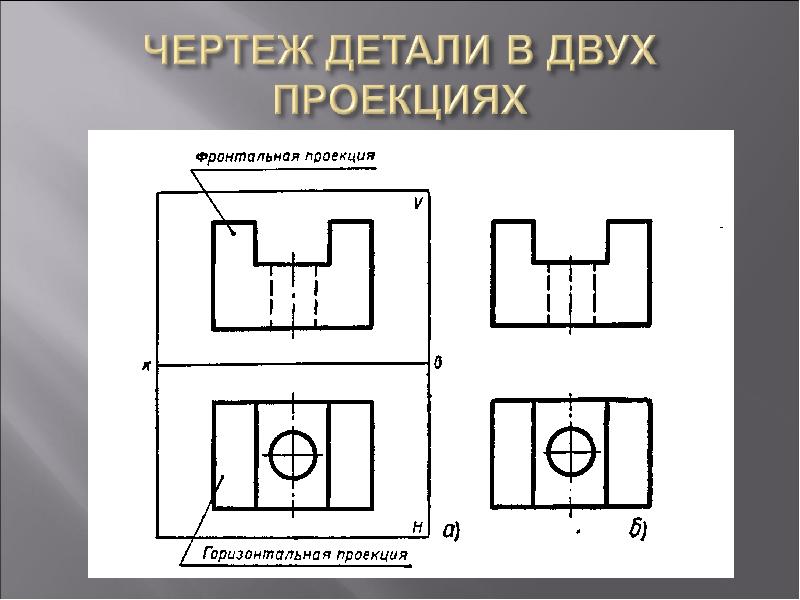

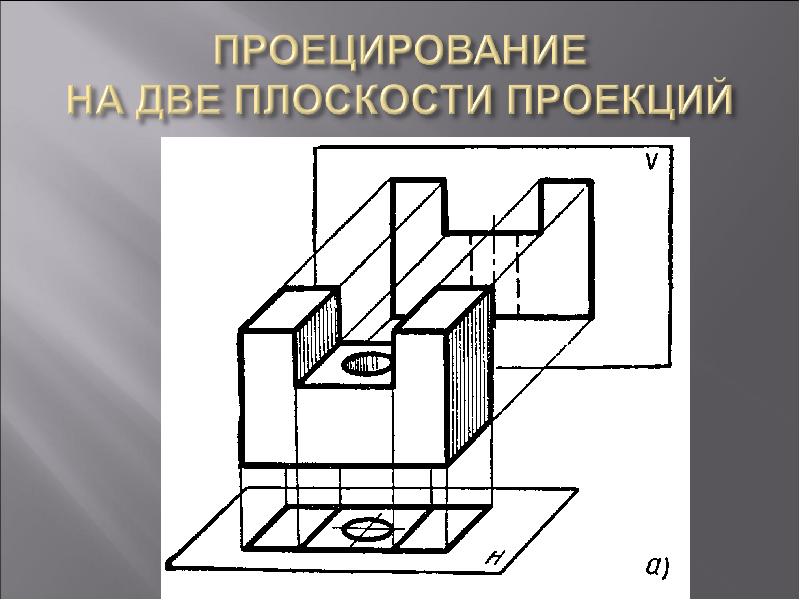

При проецировании предмета на одну плоскость возникает неопределенность объемного изображения. При проецировании предмета на одну плоскость возникает неопределенность объемного изображения.

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

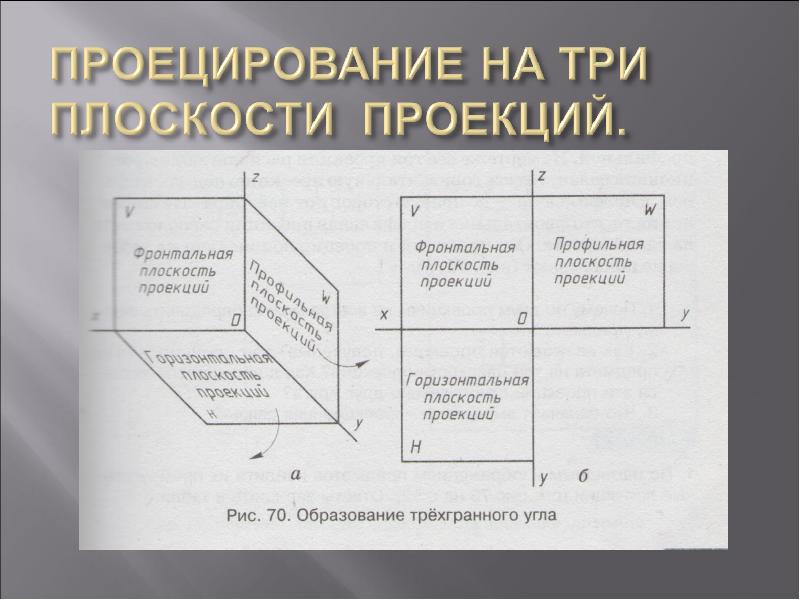

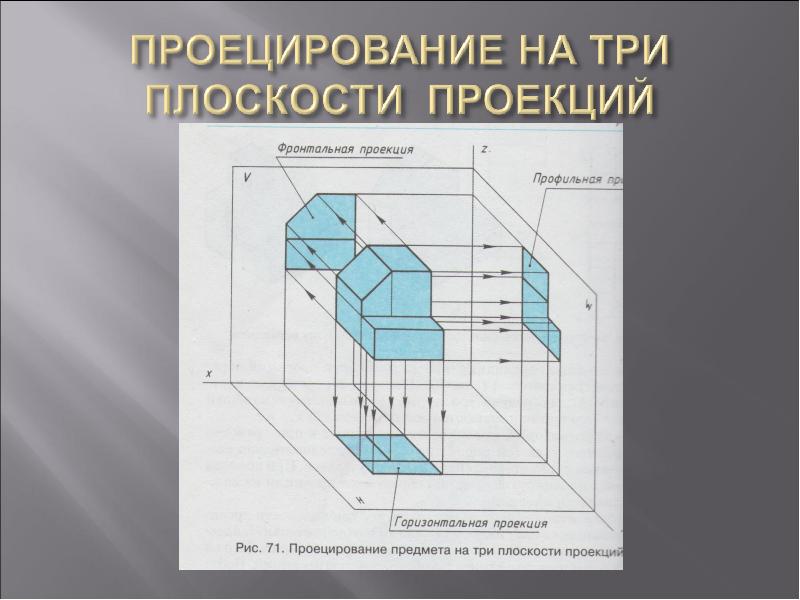

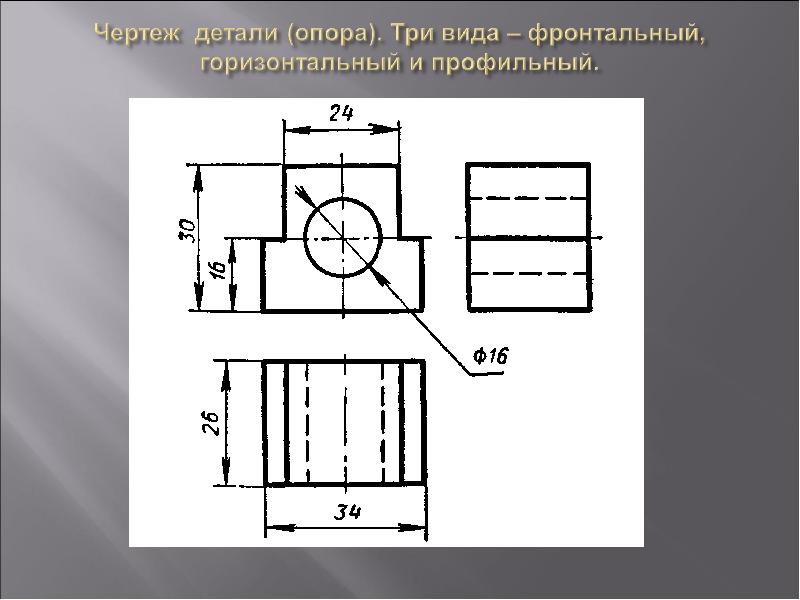

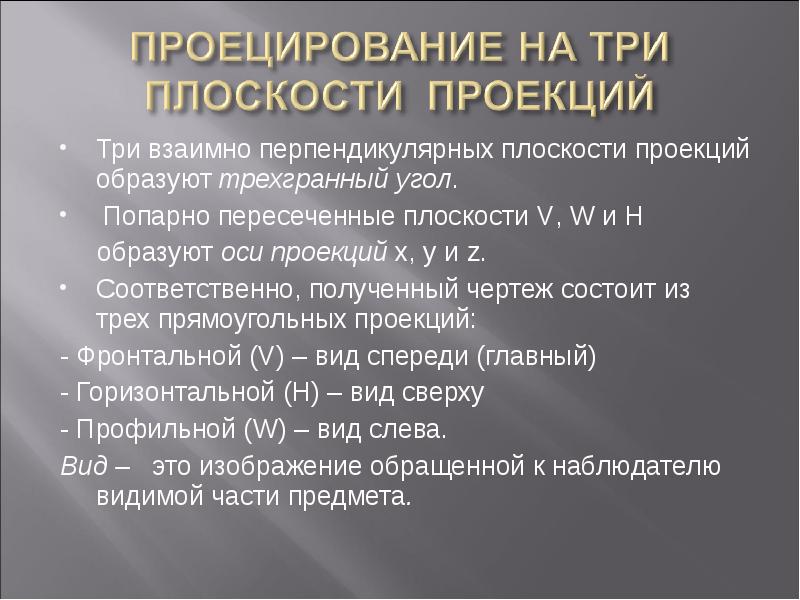

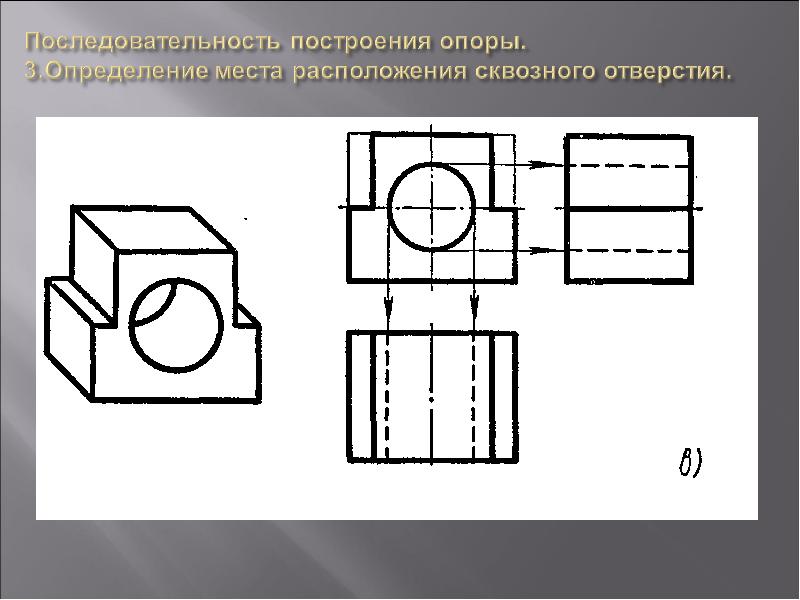

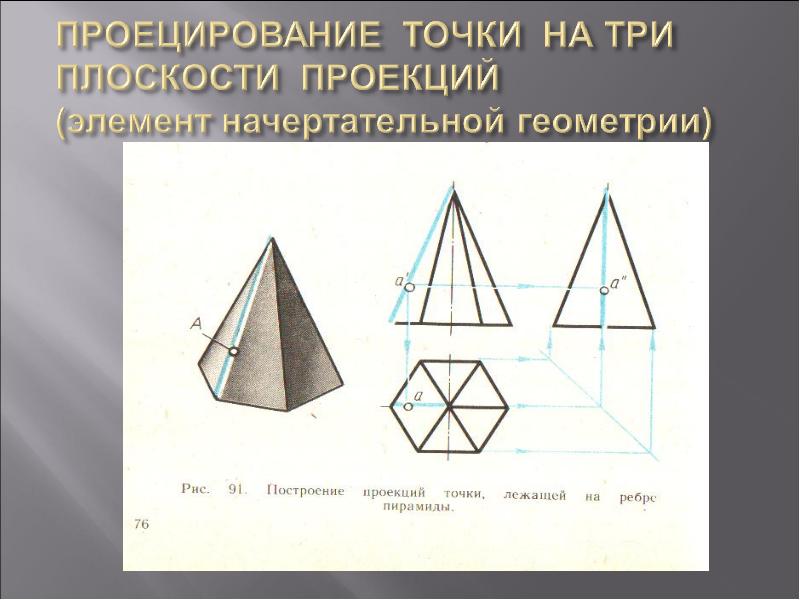

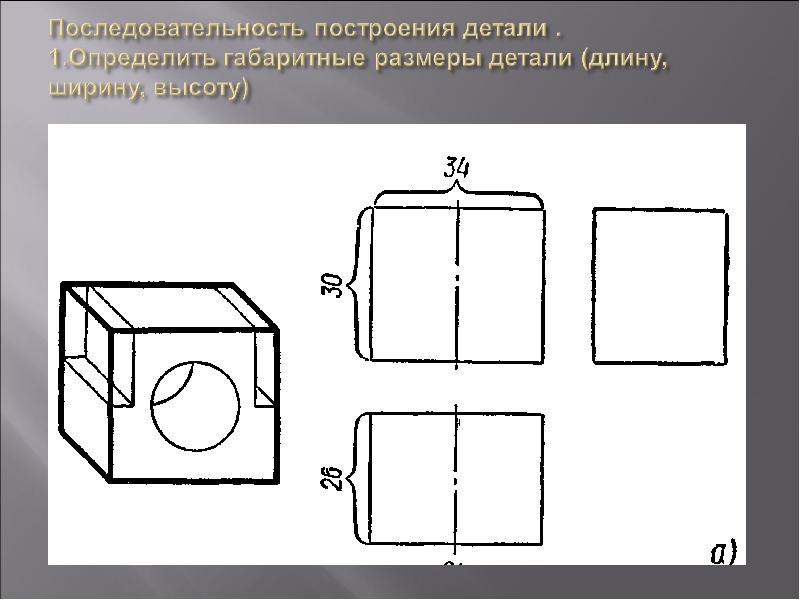

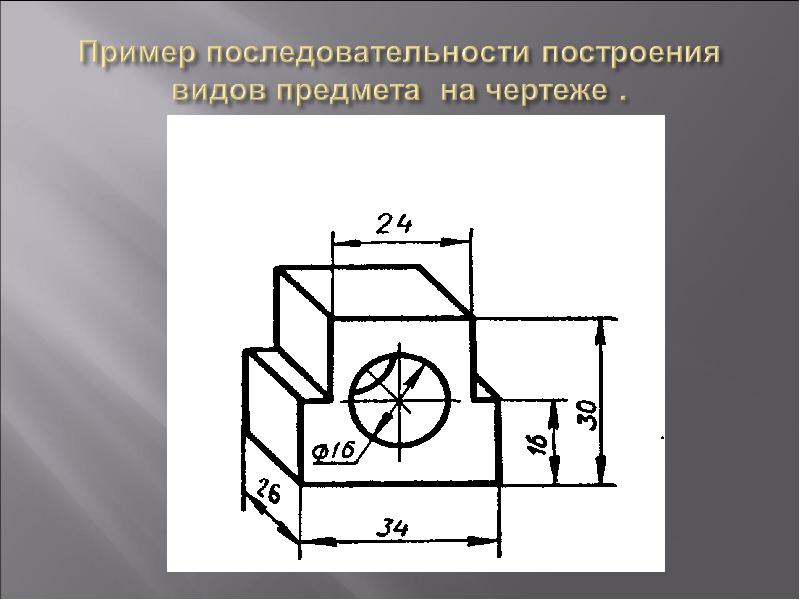

Три взаимно перпендикулярных плоскости проекций образуют трехгранный угол. Три взаимно перпендикулярных плоскости проекций образуют трехгранный угол. Попарно пересеченные плоскости V, W и H образуют оси проекций x, y и z. Соответственно, полученный чертеж состоит из трех прямоугольных проекций: - Фронтальной (V) – вид спереди (главный) - Горизонтальной (H) – вид сверху - Профильной (W) – вид слева. Вид – это изображение обращенной к наблюдателю видимой части предмета.
