Слайд 1


Лекция 5 Проектирование вентилей
Описание слайда:
Лекция 5 Проектирование вентилей

Слайд 2

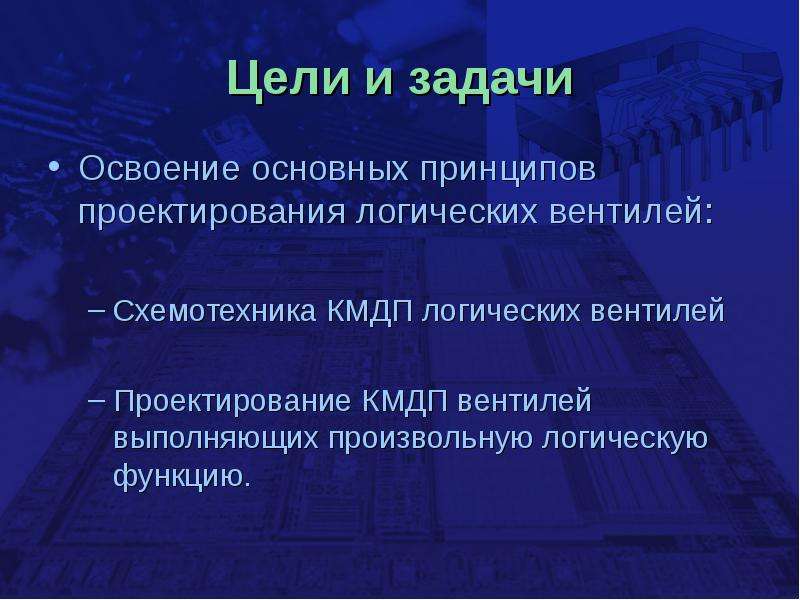

Цели и задачи Освоение основных принципов проектирования логических вентилей: Схемотехника КМДП логических вентилей Проектирование КМДП вентилей...
Описание слайда:
Цели и задачи Освоение основных принципов проектирования логических вентилей: Схемотехника КМДП логических вентилей Проектирование КМДП вентилей выполняющих произвольную логическую функцию.

Слайд 3

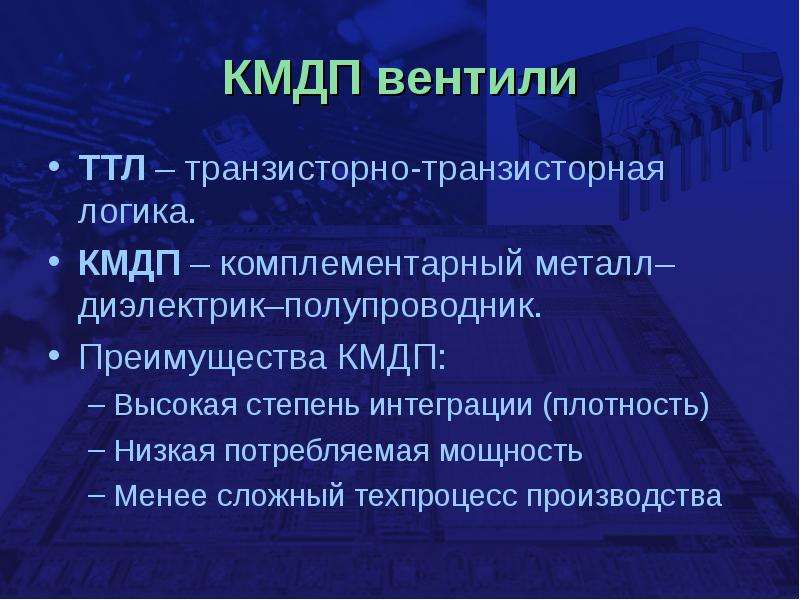

КМДП вентили ТТЛ – транзисторно-транзисторная логика. КМДП – комплементарный металл–диэлектрик–полупроводник. Преимущества КМДП: Высокая степень...
Описание слайда:
КМДП вентили ТТЛ – транзисторно-транзисторная логика. КМДП – комплементарный металл–диэлектрик–полупроводник. Преимущества КМДП: Высокая степень интеграции (плотность) Низкая потребляемая мощность Менее сложный техпроцесс производства

Слайд 4

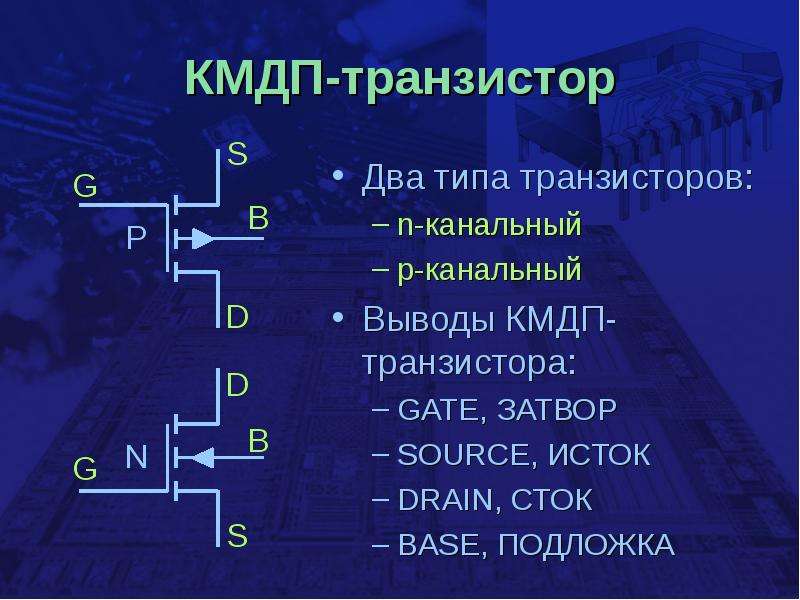

КМДП-транзистор Два типа транзисторов: n-канальный p-канальный Выводы КМДП-транзистора: GATE, ЗАТВОР SOURCE, ИСТОК DRAIN, СТОК BASE, ПОДЛОЖКА
Описание слайда:
КМДП-транзистор Два типа транзисторов: n-канальный p-канальный Выводы КМДП-транзистора: GATE, ЗАТВОР SOURCE, ИСТОК DRAIN, СТОК BASE, ПОДЛОЖКА

Слайд 5

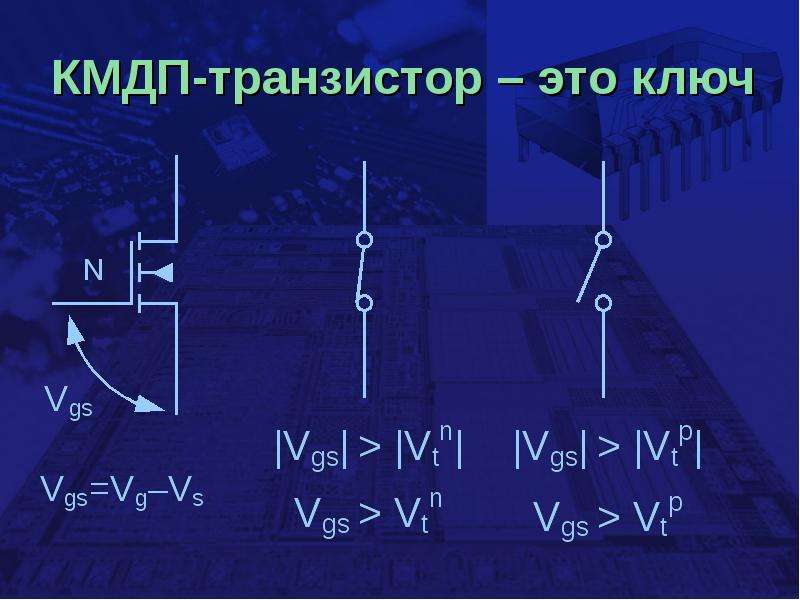

КМДП-транзистор – это ключ
Описание слайда:
КМДП-транзистор – это ключ

Слайд 6

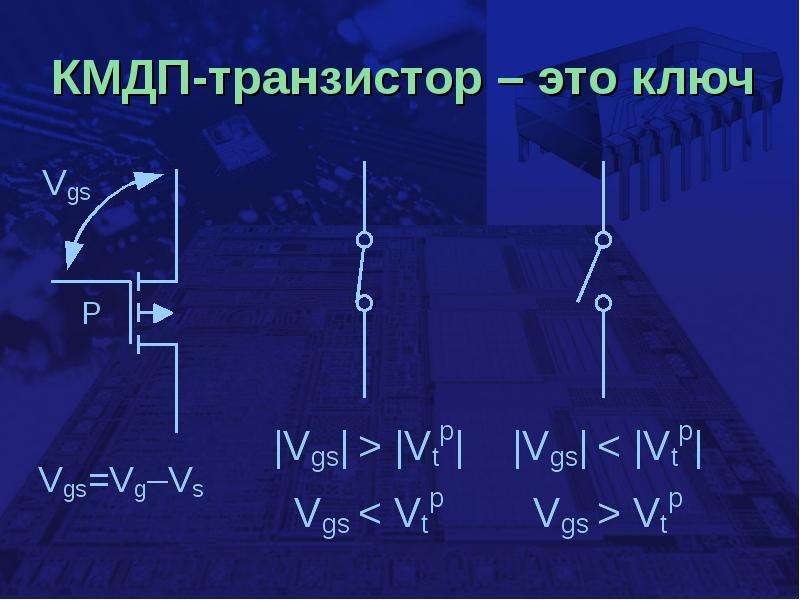

КМДП-транзистор – это ключ
Описание слайда:
КМДП-транзистор – это ключ

Слайд 7

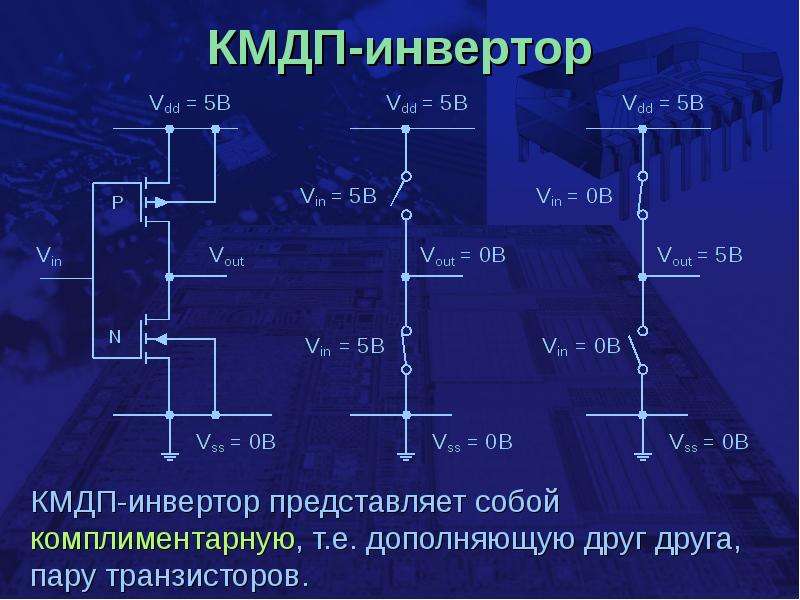

КМДП-инвертор
Описание слайда:
КМДП-инвертор

Слайд 8

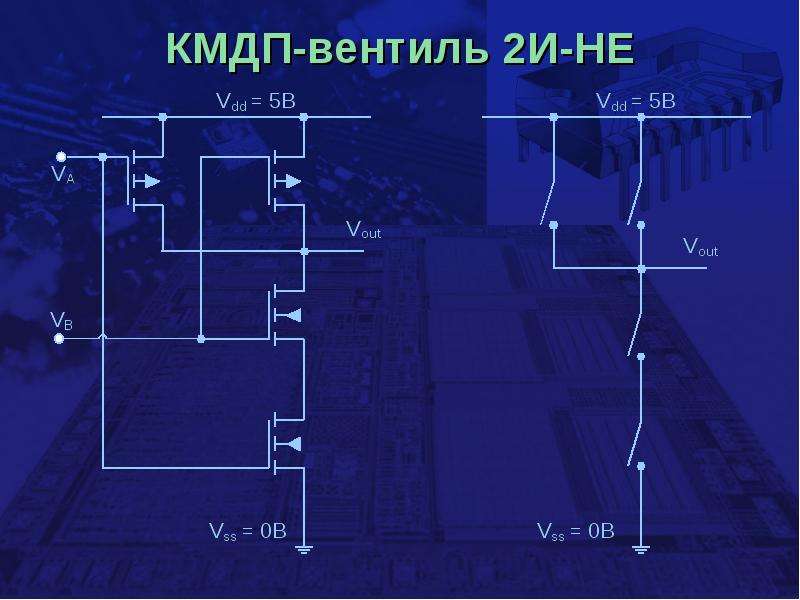

КМДП-вентиль 2И-НЕ
Описание слайда:
КМДП-вентиль 2И-НЕ

Слайд 9


КМДП-вентиль 2ИЛИ-НЕ
Описание слайда:
КМДП-вентиль 2ИЛИ-НЕ

Слайд 10

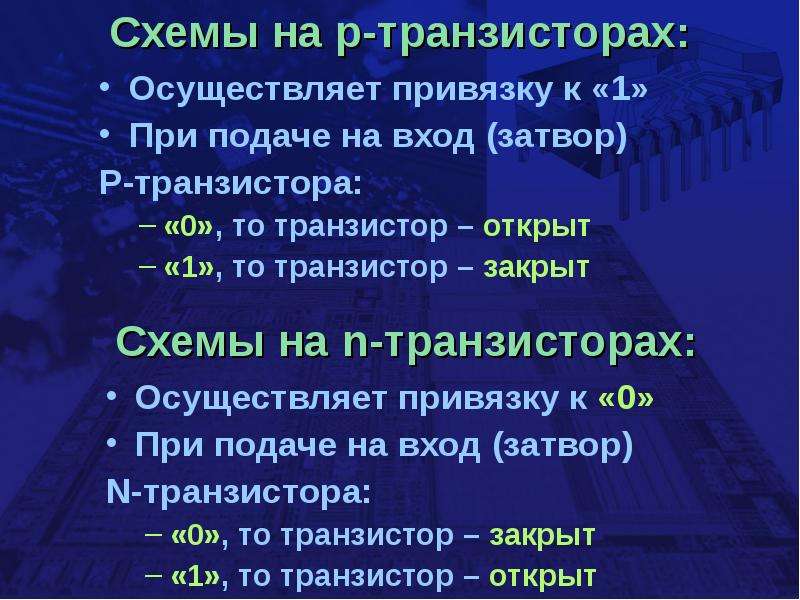

Схемы на p-транзисторах: Осуществляет привязку к «1» При подаче на вход (затвор) P-транзистора: «0», то транзистор – открыт «1», то транзистор –...
Описание слайда:
Схемы на p-транзисторах: Осуществляет привязку к «1» При подаче на вход (затвор) P-транзистора: «0», то транзистор – открыт «1», то транзистор – закрыт

Слайд 11

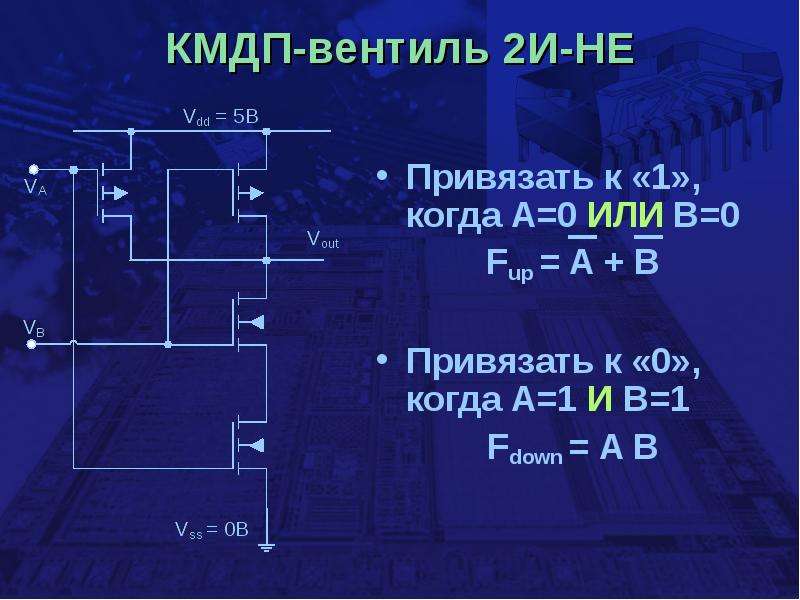

КМДП-вентиль 2И-НЕ
Описание слайда:
КМДП-вентиль 2И-НЕ

Слайд 12

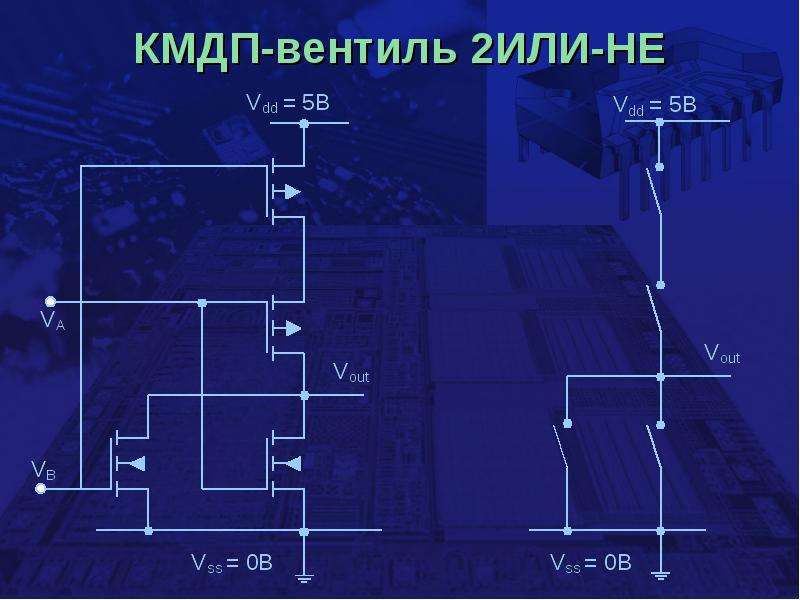

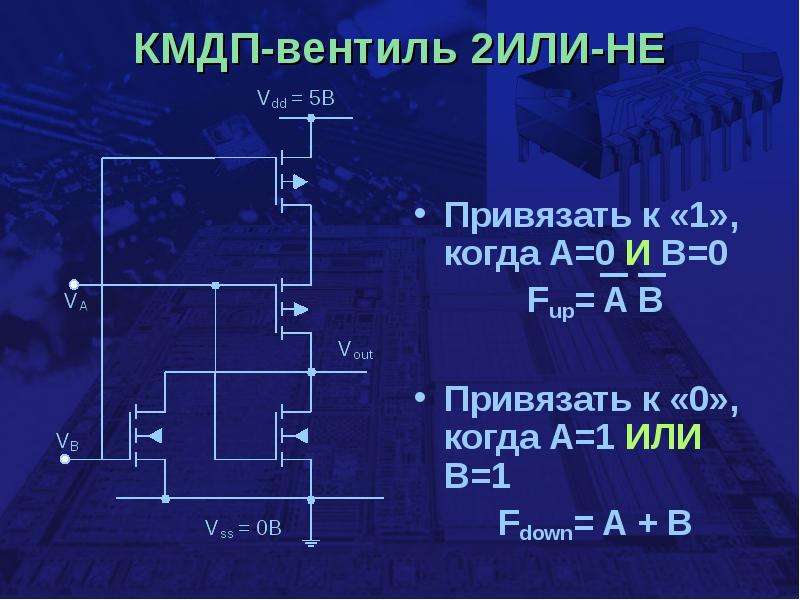

КМДП-вентиль 2ИЛИ-НЕ
Описание слайда:
КМДП-вентиль 2ИЛИ-НЕ

Слайд 13

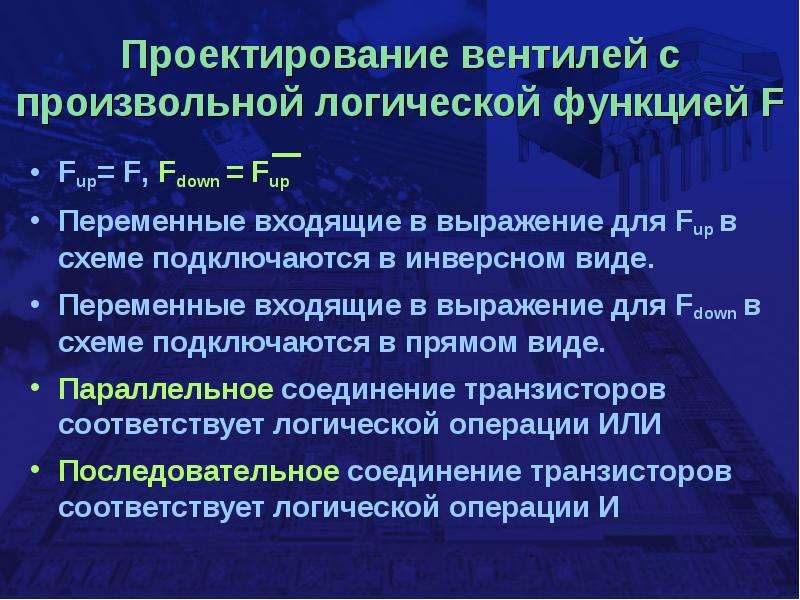

Проектирование вентилей с произвольной логической функцией F
Описание слайда:
Проектирование вентилей с произвольной логической функцией F

Слайд 14

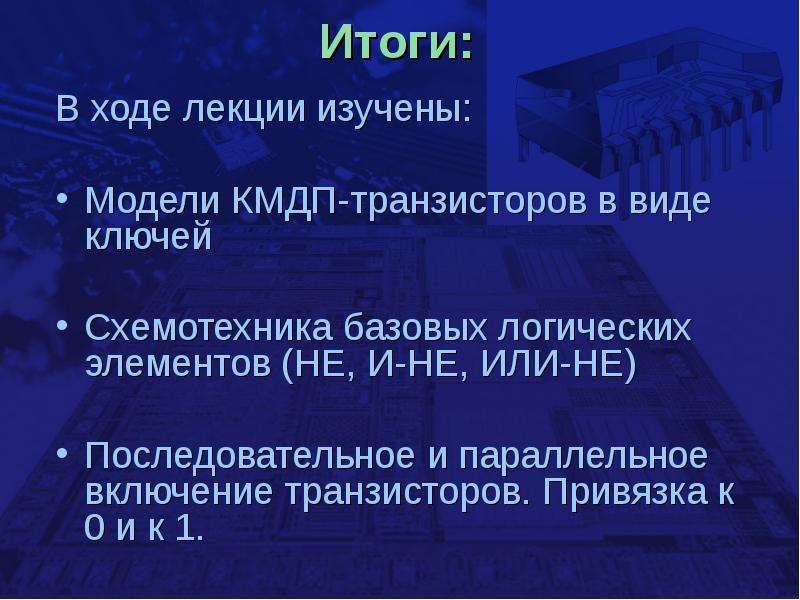

Итоги:
Описание слайда:
Итоги:
