Слайд 1

Описание слайда:

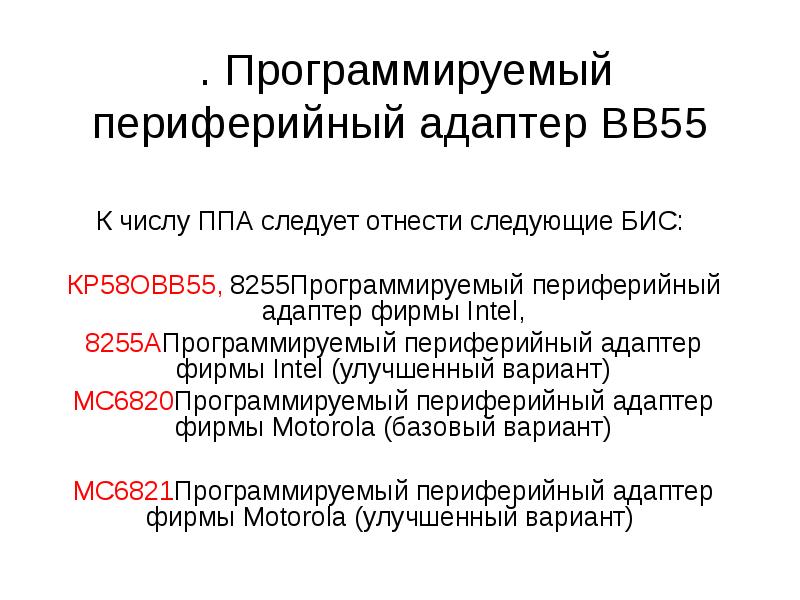

. Программируемый периферийный адаптер ВВ55 К числу ППА следует отнести следующие БИС: КР58ОВВ55, 8255Программируемый периферийный адаптер фирмы Intel, 8255АПрограммируемый периферийный адаптер фирмы Intel (улучшенный вариант) МС6820Программируемый периферийный адаптер фирмы Motorola (базовый вариант) МС6821Программируемый периферийный адаптер фирмы Motorola (улучшенный вариант)

Слайд 2

Описание слайда:

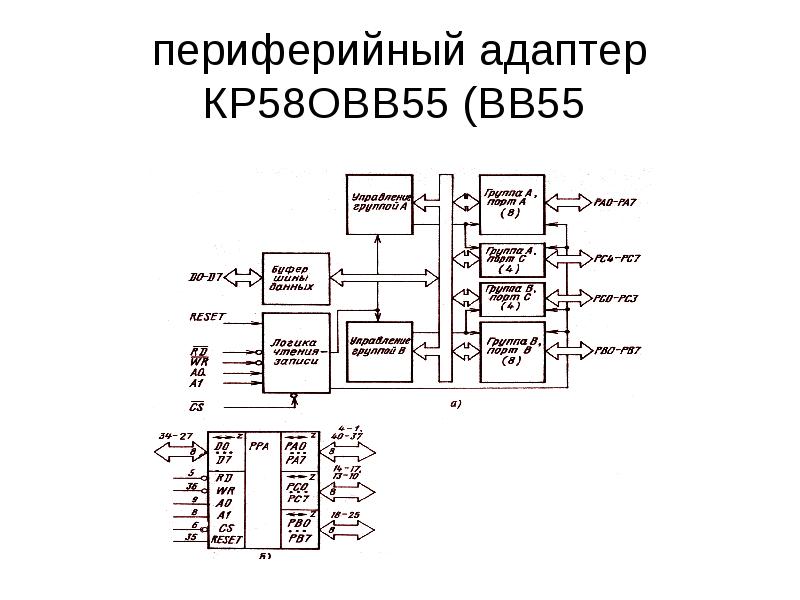

периферийный адаптер КР58ОВВ55 (ВВ55

Слайд 3

Описание слайда:

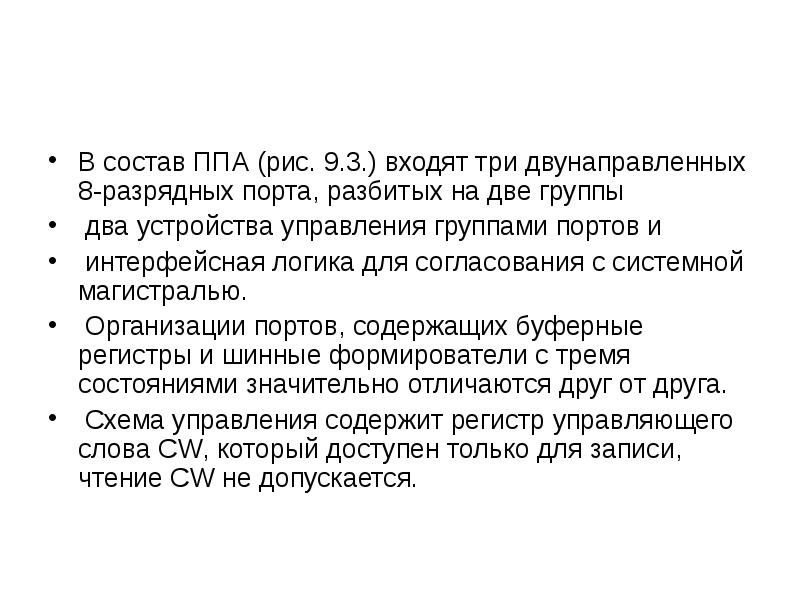

В состав ППА (рис. 9.3.) входят три двунаправленных 8-разрядных порта, разбитых на две группы два устройства управления группами портов и интерфейсная логика для согласования с системной магистралью. Организации портов, содержащих буферные регистры и шинные формирователи с тремя состояниями значительно отличаются друг от друга. Схема управления содержит регистр управляющего слова CW, который доступен только для записи, чтение CW не допускается.

Слайд 4

Описание слайда:

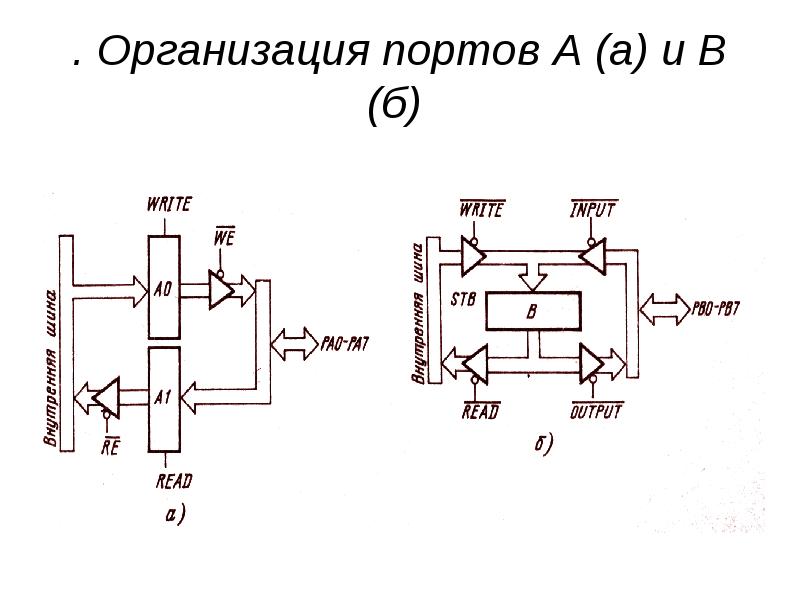

. Организация портов А (а) и В (б)

Слайд 5

Описание слайда:

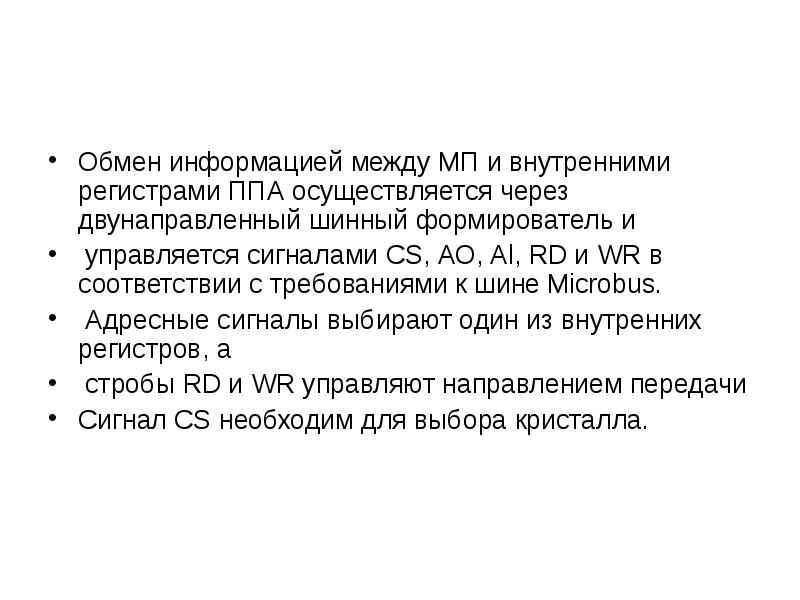

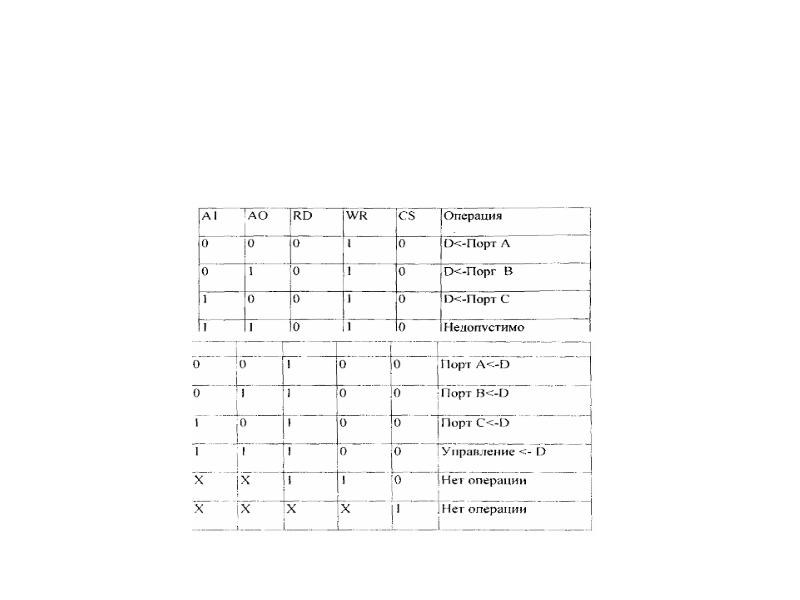

Обмен информацией между МП и внутренними регистрами ППА осуществляется через двунаправленный шинный формирователь и управляется сигналами CS, АО, Al, RD и WR в соответствии с требованиями к шине Microbus. Адресные сигналы выбирают один из внутренних регистров, а стробы RD и WR управляют направлением передачи Сигнал CS необходим для выбора кристалла.

Слайд 6

Описание слайда:

режимы работы Адаптер поддерживает три режима работы портов: режим 0 — однонаправленный ВВ без квитирования (применим к любому из трех портов); режим I — однонаправленный ВВ с квитированием (применим к портам А и В): режим 2—двунаправленный ВВ (допускается только для порта А). При работе портов А и В в режимах 1 и 2 часть линий порта С из соответствующей группы используется для управления обменом с внешними ПУ. Функциональные отличия портов предопределены их структурной организацией.

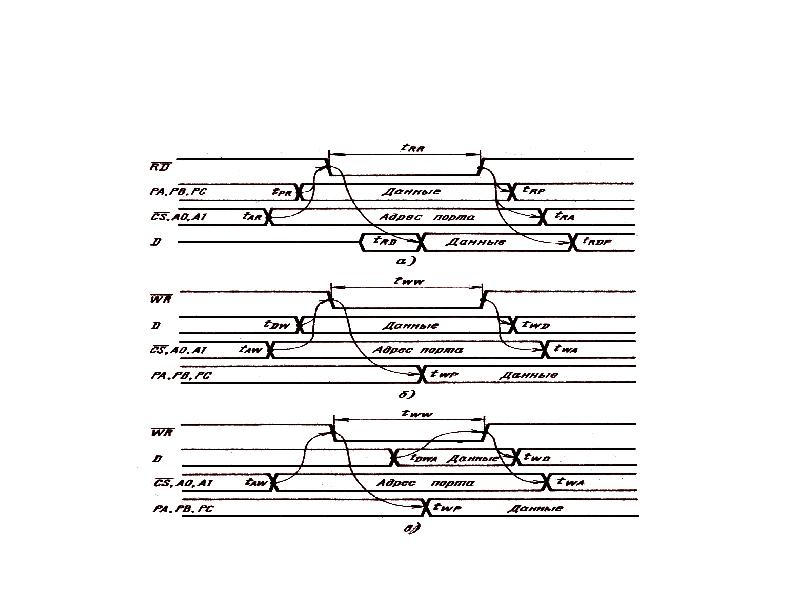

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

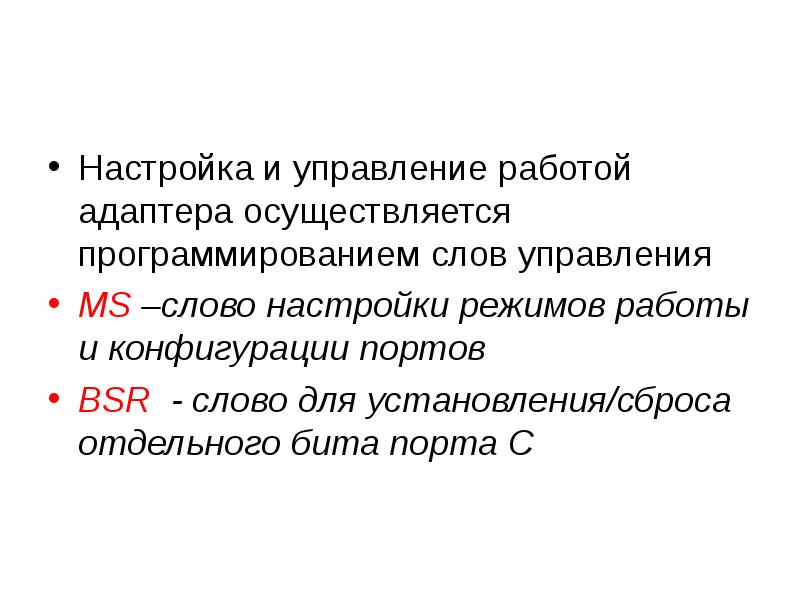

Настройка и управление работой адаптера осуществляется программированием слов управления MS –слово настройки режимов работы и конфигурации портов BSR - слово для установления/сброса отдельного бита порта С

Слайд 9

Описание слайда:

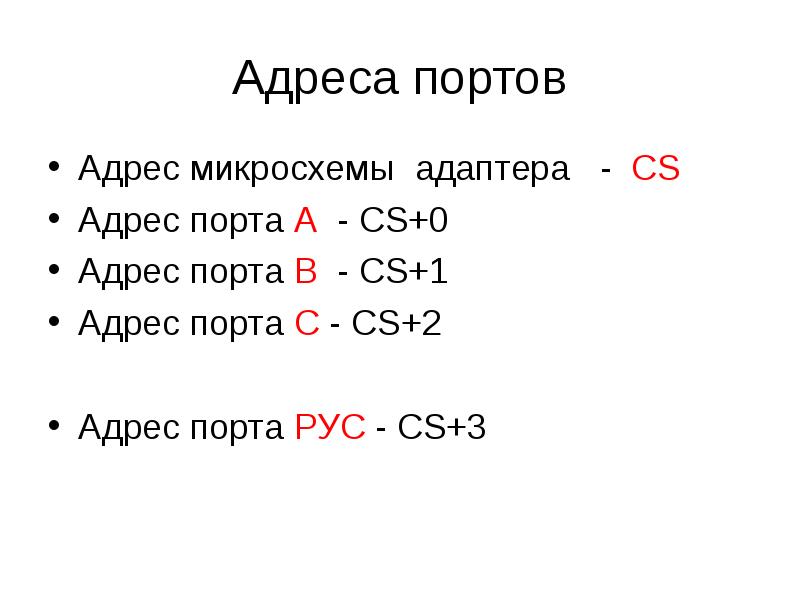

Адреса портов Адрес микросхемы адаптера - CS Адрес порта А - CS+0 Адрес порта В - CS+1 Адрес порта С - CS+2 Адрес порта РУС - CS+3

Слайд 10

Описание слайда:

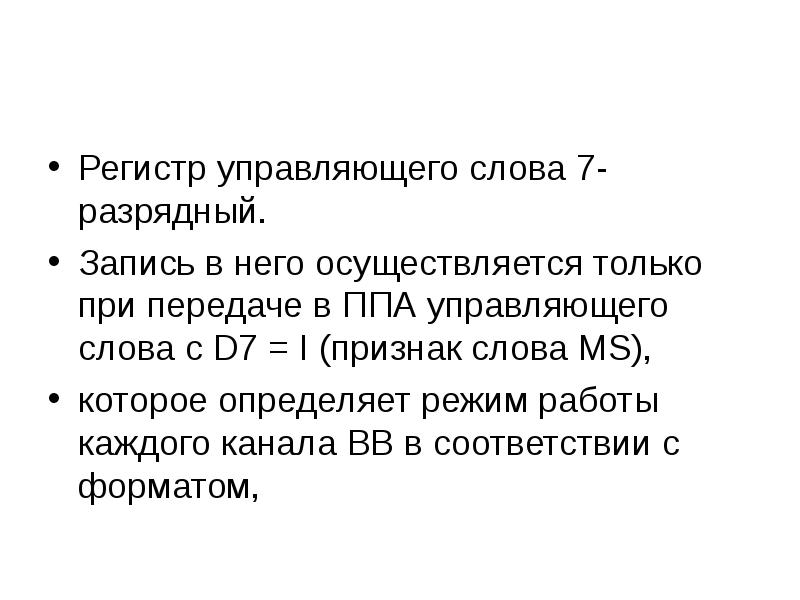

Регистр управляющего слова 7-разрядный. Запись в него осуществляется только при передаче в ППА управляющего слова с D7 = I (признак слова MS), которое определяет режим работы каждого канала ВВ в соответствии с форматом,

Слайд 11

Описание слайда:

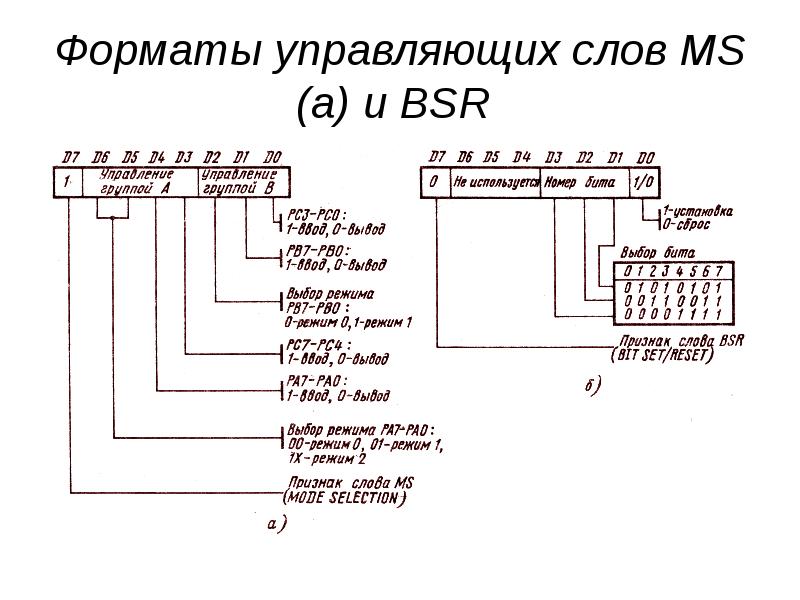

Форматы управляющих слов MS (а) и BSR

Слайд 12

Описание слайда:

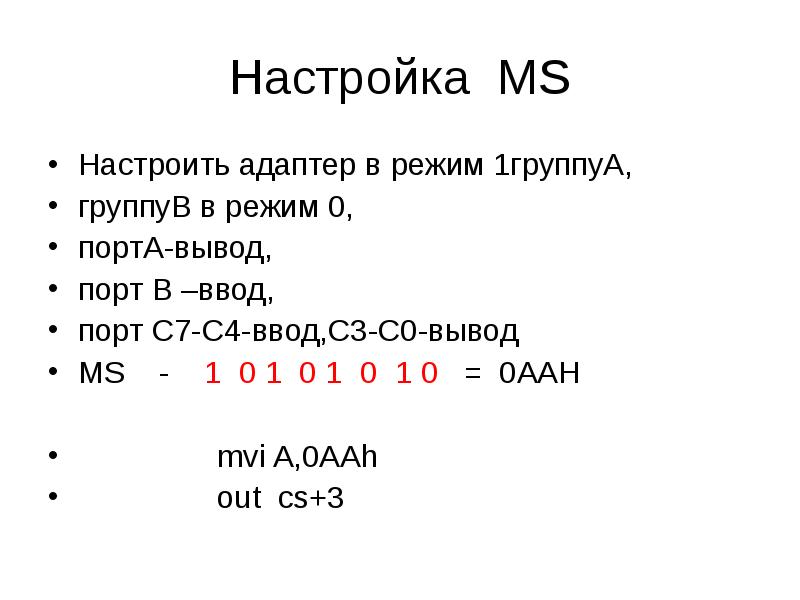

Настройка MS Настроить адаптер в режим 1группуА, группуВ в режим 0, портА-вывод, порт В –ввод, порт С7-С4-ввод,С3-С0-вывод MS - 1 0 1 0 1 0 1 0 = 0AAH mvi A,0AAh out cs+3

Слайд 13

Описание слайда:

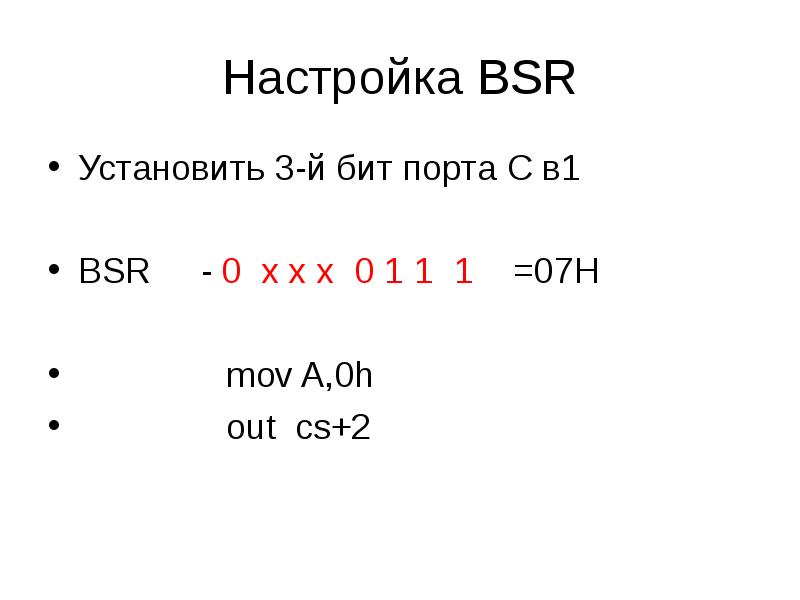

Настройка BSR Установить 3-й бит порта С в1 BSR - 0 x x x 0 1 1 1 =07H mov A,0h out cs+2

Слайд 14

Описание слайда:

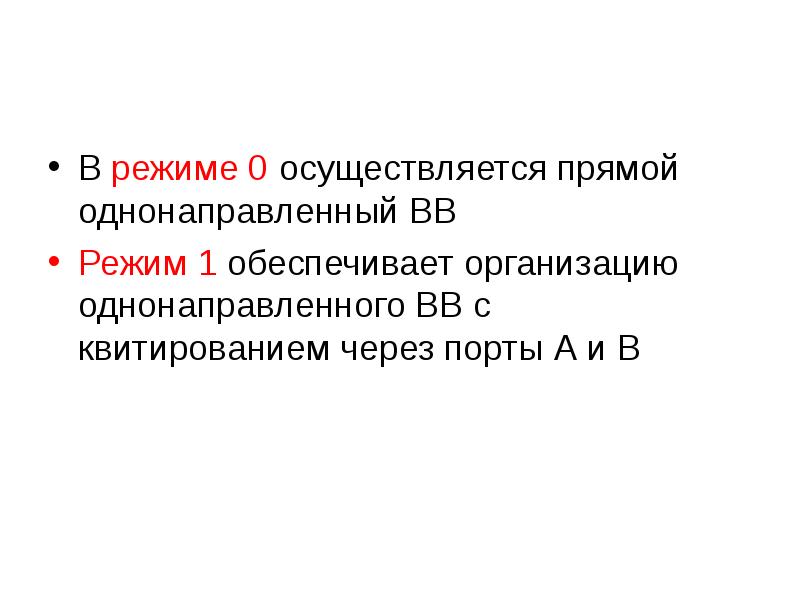

В режиме 0 осуществляется прямой однонаправленный ВВ Режим 1 обеспечивает организацию однонаправленного ВВ с квитированием через порты А и В

Слайд 15

Описание слайда:

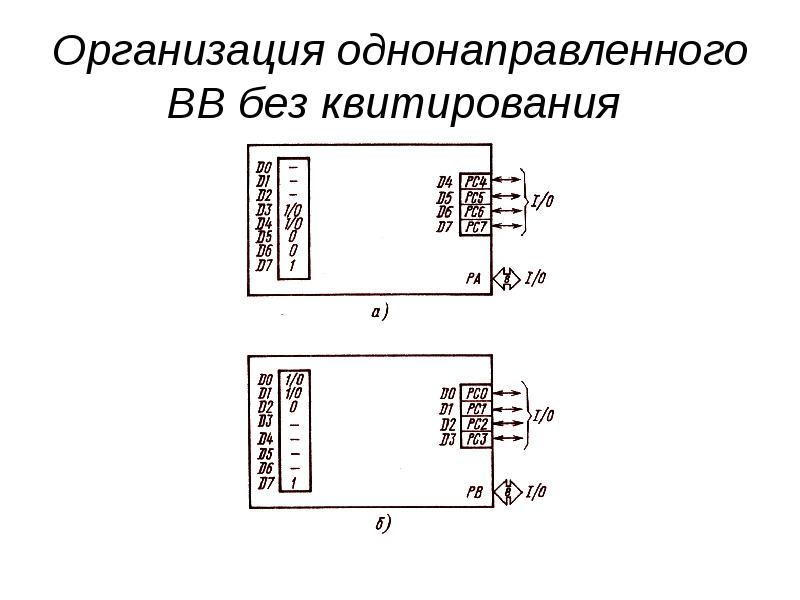

Организация однонаправленного ВВ без квитирования

Слайд 16

Описание слайда:

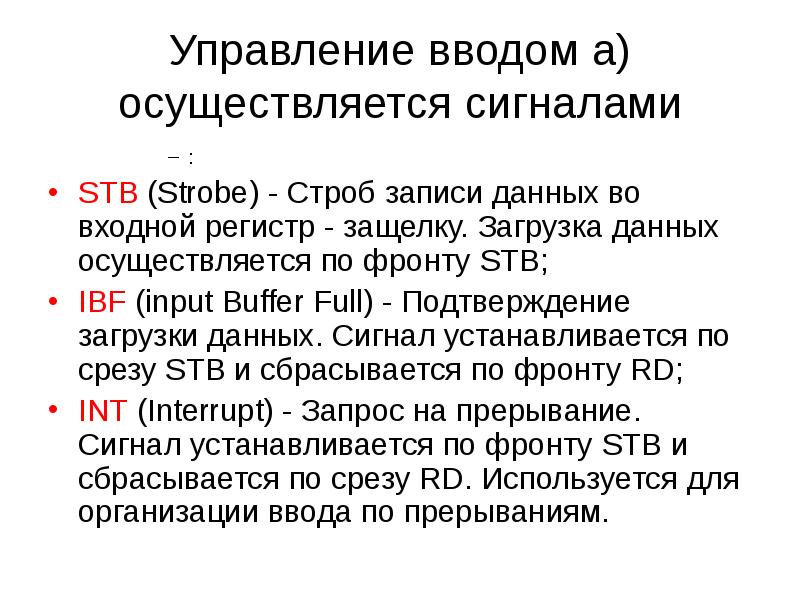

Управление вводом а) осуществляется сигналами : STB (Strobe) - Строб записи данных во входной регистр - защелку. Загрузка данных осуществляется по фронту STB; IBF (input Buffer Full) - Подтверждение загрузки данных. Сигнал устанавливается по срезу STB и сбрасывается по фронту RD; INT (Interrupt) - Запрос на прерывание. Сигнал устанавливается по фронту STB и сбрасывается по срезу RD. Используется для организации ввода по прерываниям.

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

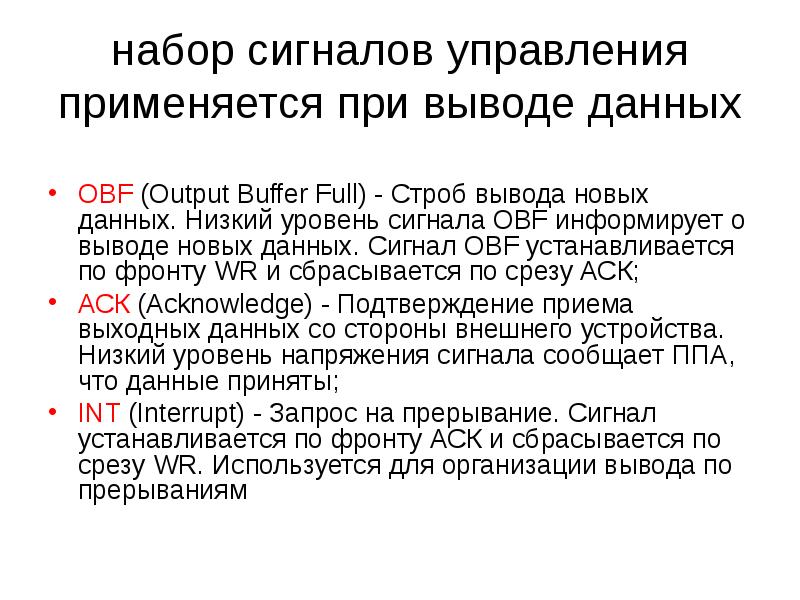

набор сигналов управления применяется при выводе данных OBF (Output Buffer Full) - Строб вывода новых данных. Низкий уровень сигнала OBF информирует о выводе новых данных. Сигнал OBF устанавливается по фронту WR и сбрасывается по срезу АСК; АСК (Acknowledge) - Подтверждение приема выходных данных со стороны внешнего устройства. Низкий уровень напряжения сигнала сообщает ППА, что данные приняты; INT (Interrupt) - Запрос на прерывание. Сигнал устанавливается по фронту АСК и сбрасывается по срезу WR. Используется для организации вывода по прерываниям

Слайд 19

Описание слайда:

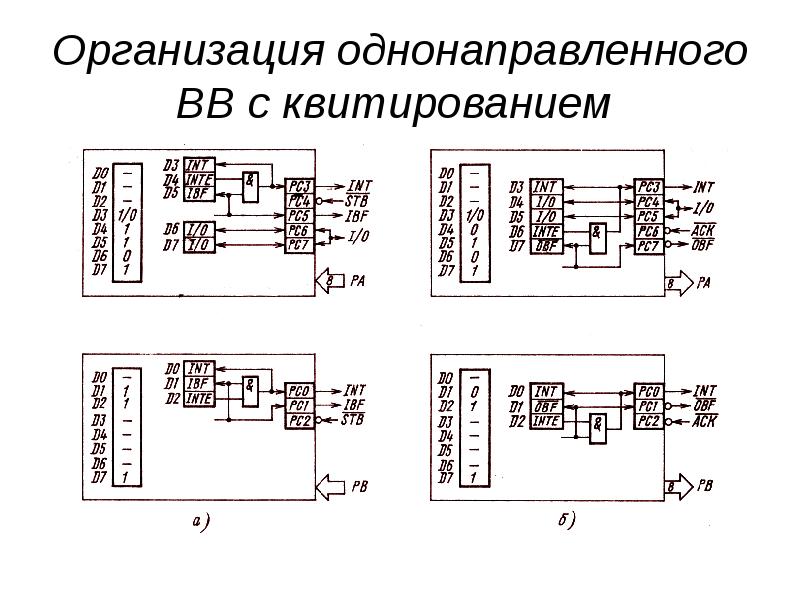

Организация однонаправленного ВВ с квитированием

Слайд 20

Описание слайда:

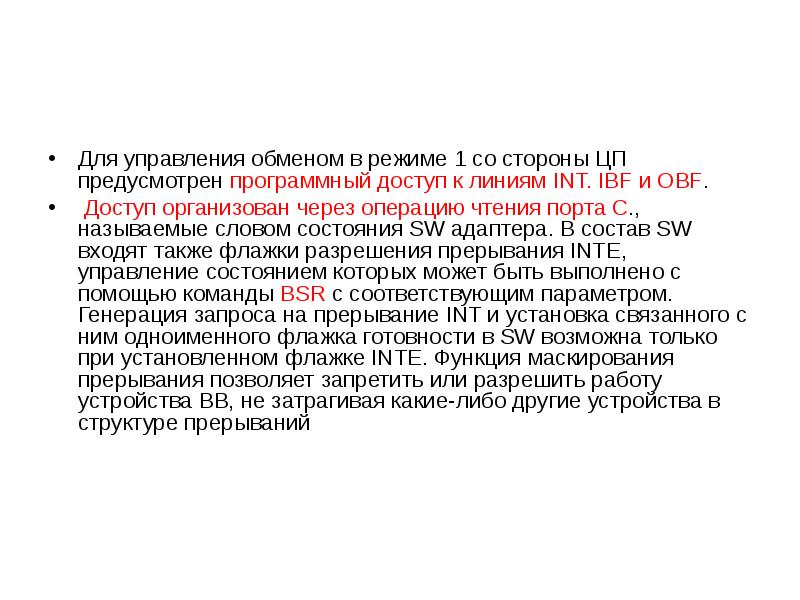

Для управления обменом в режиме 1 со стороны ЦП предусмотрен программный доступ к линиям INT. IBF и OBF. Доступ организован через операцию чтения порта С., называемые словом состояния SW адаптера. В состав SW входят также флажки разрешения прерывания INTE, управление состоянием которых может быть выполнено с помощью команды BSR с соответствующим параметром. Генерация запроса на прерывание INT и установка связанного с ним одноименного флажка готовности в SW возможна только при установленном флажке INTE. Функция маскирования прерывания позволяет запретить или разрешить работу устройства ВВ, не затрагивая какие-либо другие устройства в структуре прерываний
