Слайд 1

Описание слайда:

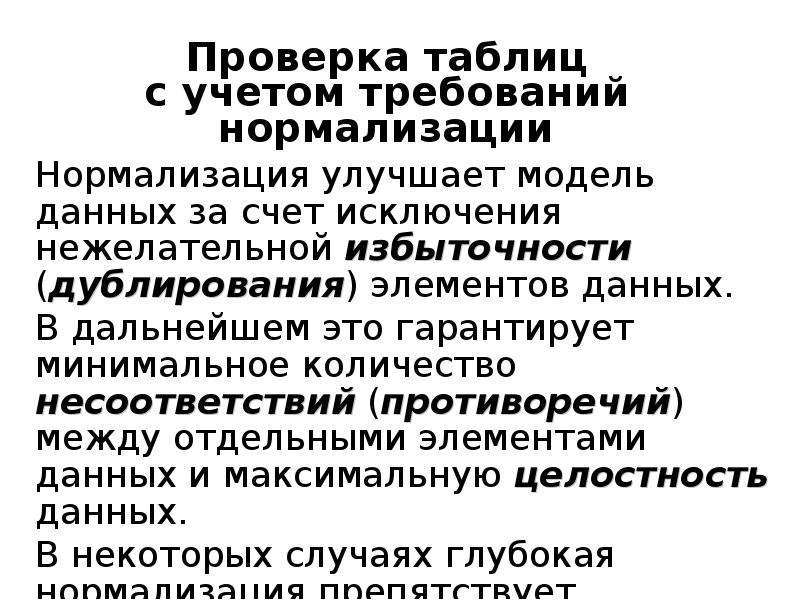

Проверка таблиц с учетом требований нормализации

Слайд 2

Описание слайда:

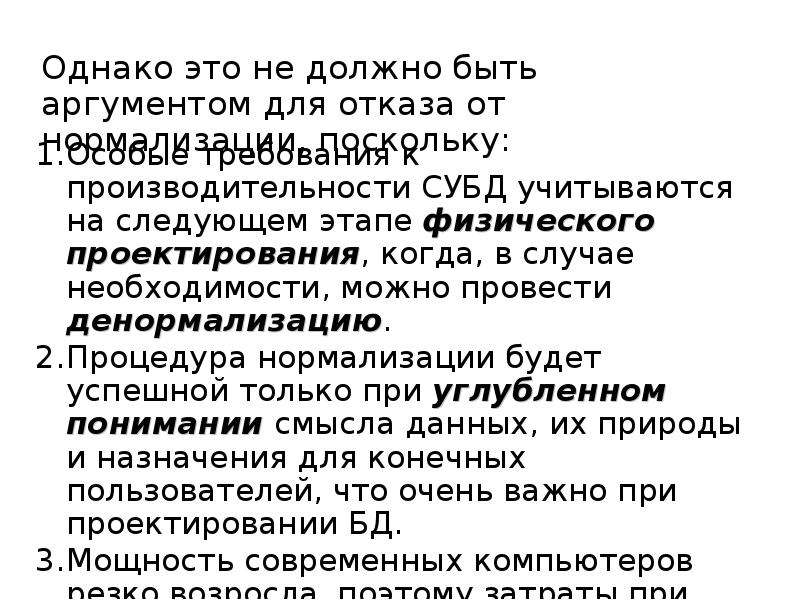

Однако это не должно быть аргументом для отказа от нормализации, поскольку: Однако это не должно быть аргументом для отказа от нормализации, поскольку:

Слайд 3

Описание слайда:

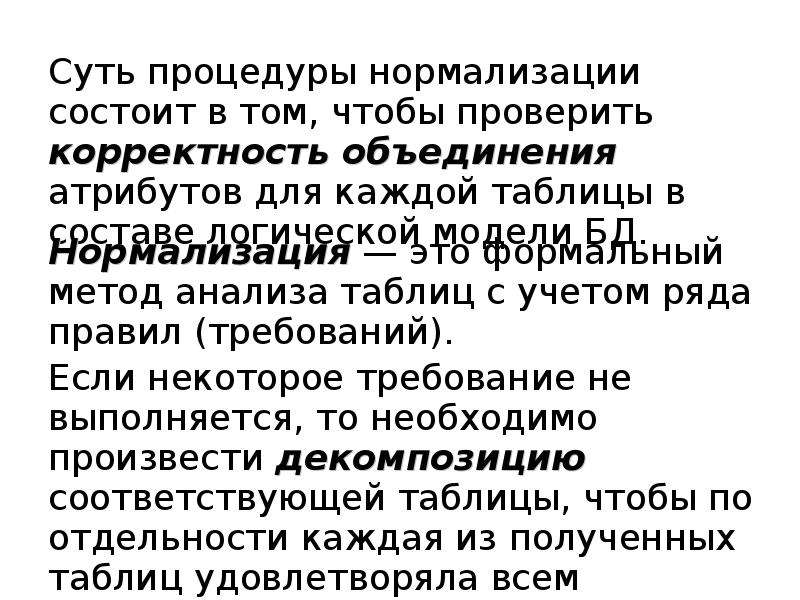

Суть процедуры нормализации состоит в том, чтобы проверить корректность объединения атрибутов для каждой таблицы в составе логической модели БД. Суть процедуры нормализации состоит в том, чтобы проверить корректность объединения атрибутов для каждой таблицы в составе логической модели БД.

Слайд 4

Описание слайда:

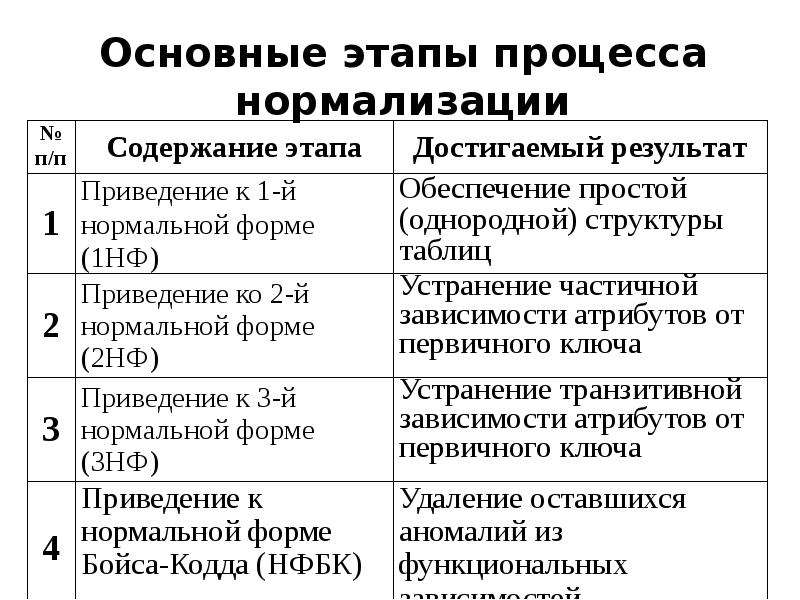

Основные этапы процесса нормализации

Слайд 5

Описание слайда:

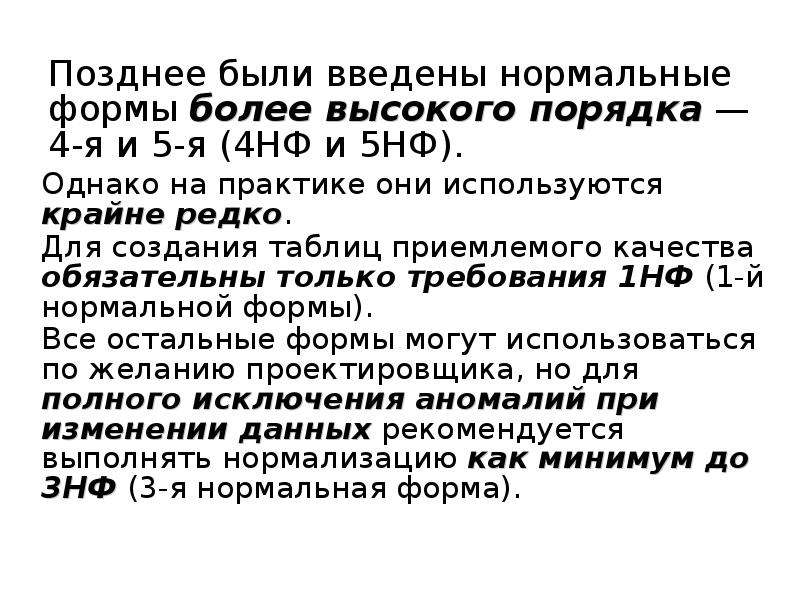

Позднее были введены нормальные формы более высокого порядка — 4-я и 5-я (4НФ и 5НФ). Однако на практике они используются крайне редко. Для создания таблиц приемлемого качества обязательны только требования 1НФ (1-й нормальной формы). Все остальные формы могут использоваться по желанию проектировщика, но для полного исключения аномалий при изменении данных рекомендуется выполнять нормализацию как минимум до 3НФ (3-я нормальная форма).

Слайд 6

Описание слайда:

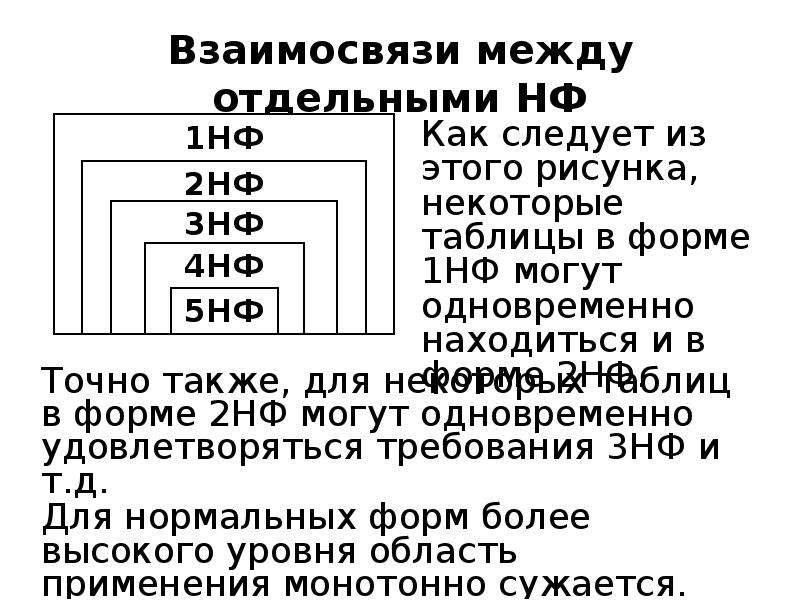

Взаимосвязи между отдельными НФ

Слайд 7

Описание слайда:

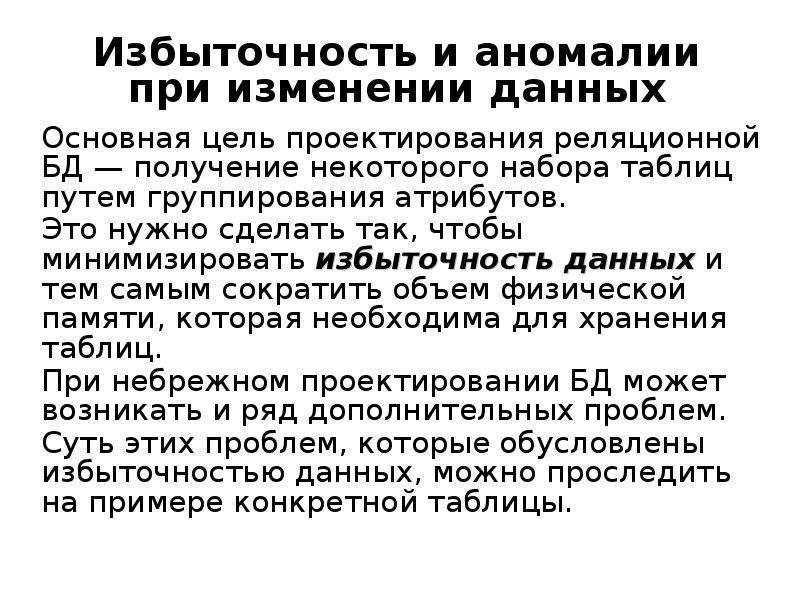

Избыточность и аномалии при изменении данных Основная цель проектирования реляционной БД — получение некоторого набора таблиц путем группирования атрибутов. Это нужно сделать так, чтобы минимизировать избыточность данных и тем самым сократить объем физической памяти, которая необходима для хранения таблиц. При небрежном проектировании БД может возникать и ряд дополнительных проблем. Суть этих проблем, которые обусловлены избыточностью данных, можно проследить на примере конкретной таблицы.

Слайд 8

Описание слайда:

ПРЕПОДАВАТЕЛИ (Таб_номер, ФИО, Должность, Кафедра, Телефон, Комната) В этой таблице содержатся избыточные данные, поскольку сведения по кафедре повторяются для каждого сотрудника одной и той же кафедры. При изменении данных в таких таблицах могут возникать проблемы, которые называют аномалиями. Различают три вида аномалий: аномалии коррекции (обновления); аномалии удаления; аномалии вставки.

Слайд 9

Описание слайда:

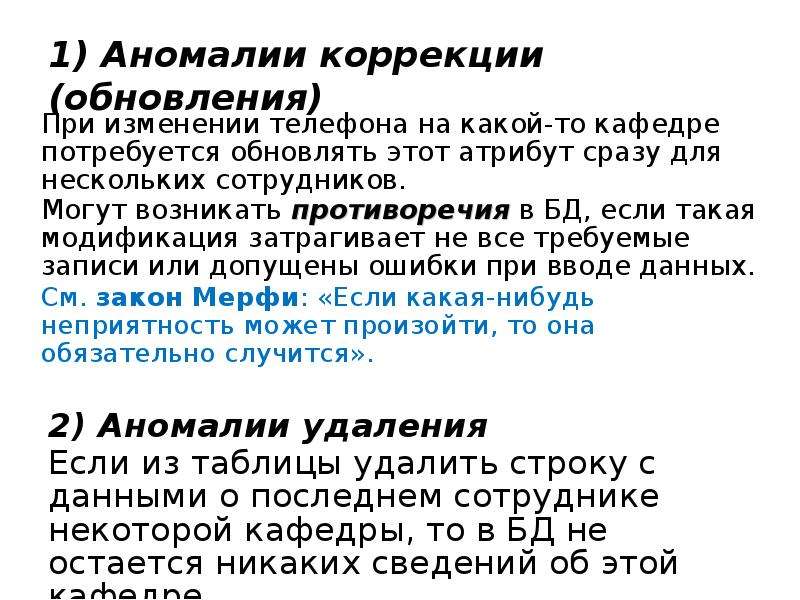

1) Аномалии коррекции (обновления) При изменении телефона на какой-то кафедре потребуется обновлять этот атрибут сразу для нескольких сотрудников. Могут возникать противоречия в БД, если такая модификация затрагивает не все требуемые записи или допущены ошибки при вводе данных. См. закон Мерфи: «Если какая-нибудь неприятность может произойти, то она обязательно случится».

Слайд 10

Описание слайда:

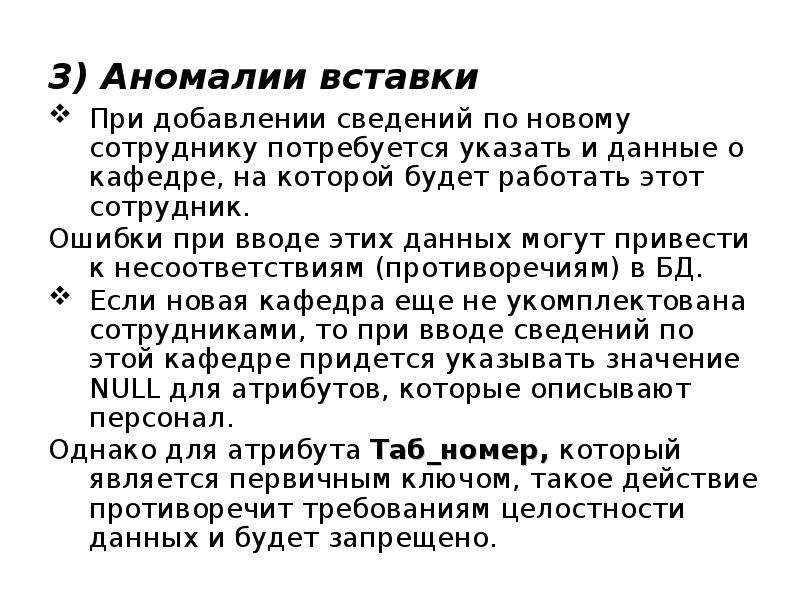

3) Аномалии вставки При добавлении сведений по новому сотруднику потребуется указать и данные о кафедре, на которой будет работать этот сотрудник. Ошибки при вводе этих данных могут привести к несоответствиям (противоречиям) в БД. Если новая кафедра еще не укомплектована сотрудниками, то при вводе сведений по этой кафедре придется указывать значение NULL для атрибутов, которые описывают персонал. Однако для атрибута Таб_номер, который является первичным ключом, такое действие противоречит требованиям целостности данных и будет запрещено.

Слайд 11

Описание слайда:

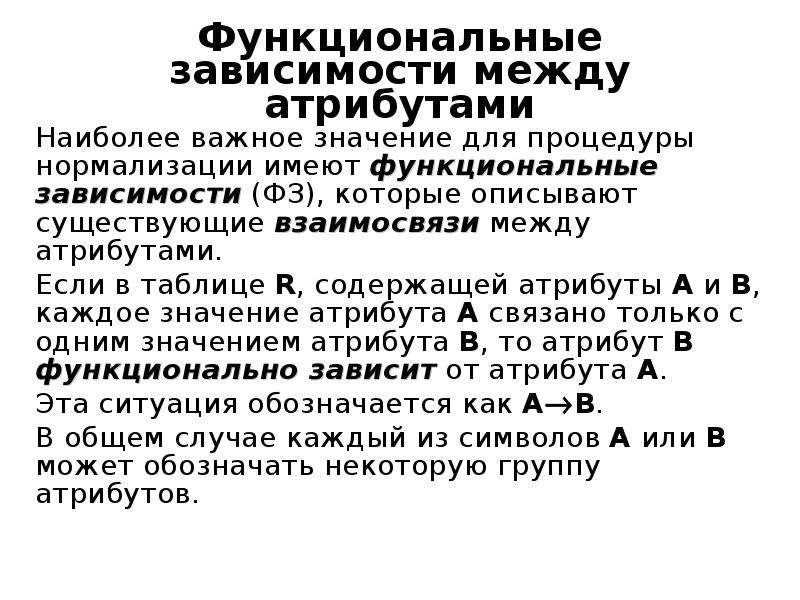

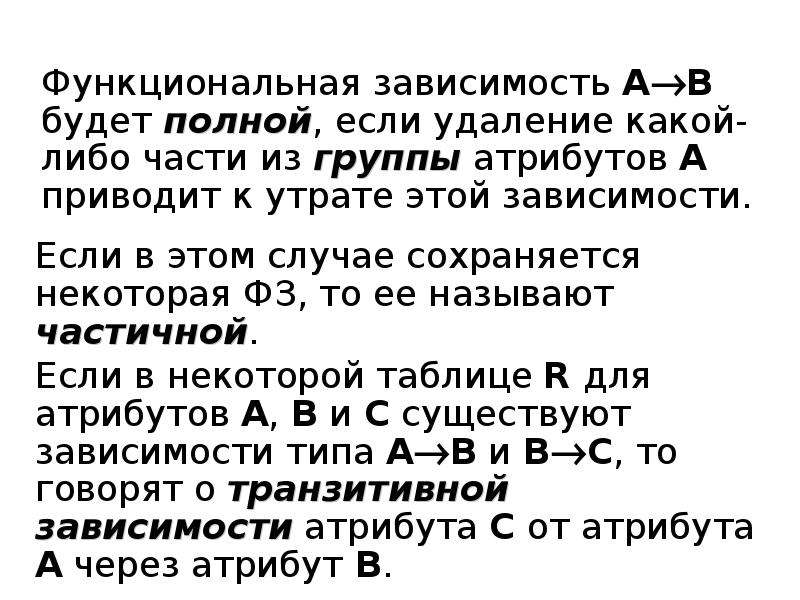

Функциональные зависимости между атрибутами Наиболее важное значение для процедуры нормализации имеют функциональные зависимости (ФЗ), которые описывают существующие взаимосвязи между атрибутами. Если в таблице R, содержащей атрибуты А и В, каждое значение атрибута А связано только с одним значением атрибута В, то атрибут В функционально зависит от атрибута А. Эта ситуация обозначается как АВ. В общем случае каждый из символов А или В может обозначать некоторую группу атрибутов.

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

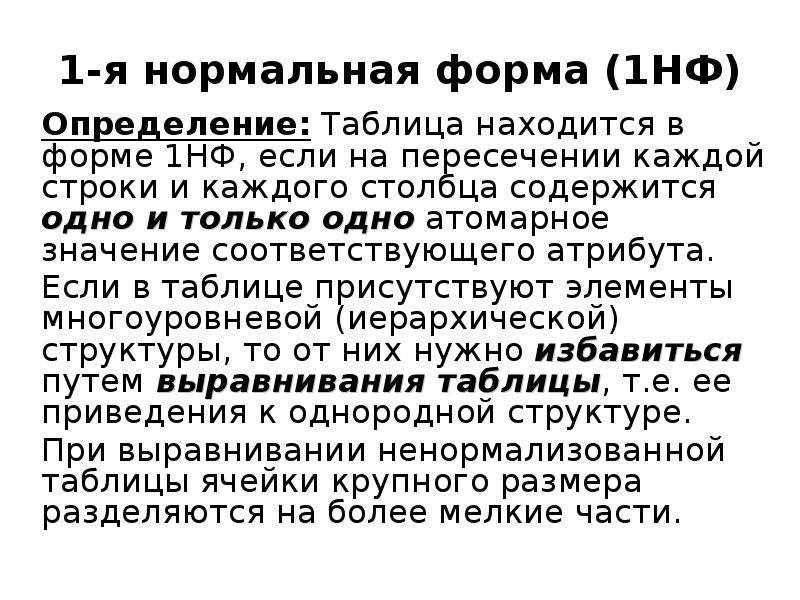

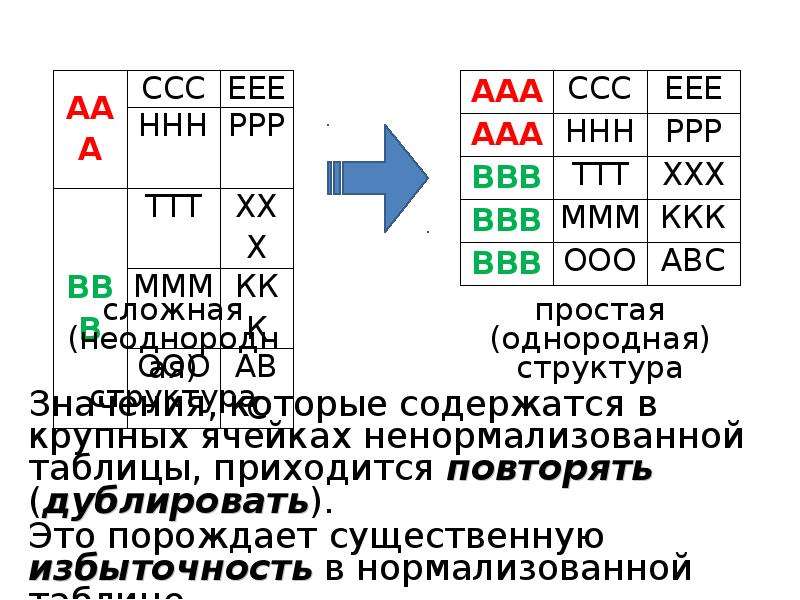

1-я нормальная форма (1НФ) Определение: Таблица находится в форме 1НФ, если на пересечении каждой строки и каждого столбца содержится одно и только одно атомарное значение соответствующего атрибута. Если в таблице присутствуют элементы многоуровневой (иерархической) структуры, то от них нужно избавиться путем выравнивания таблицы, т.е. ее приведения к однородной структуре. При выравнивании ненормализованной таблицы ячейки крупного размера разделяются на более мелкие части.

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Ненормализованная таблица «Аренда недвижимости»

Слайд 17

Описание слайда:

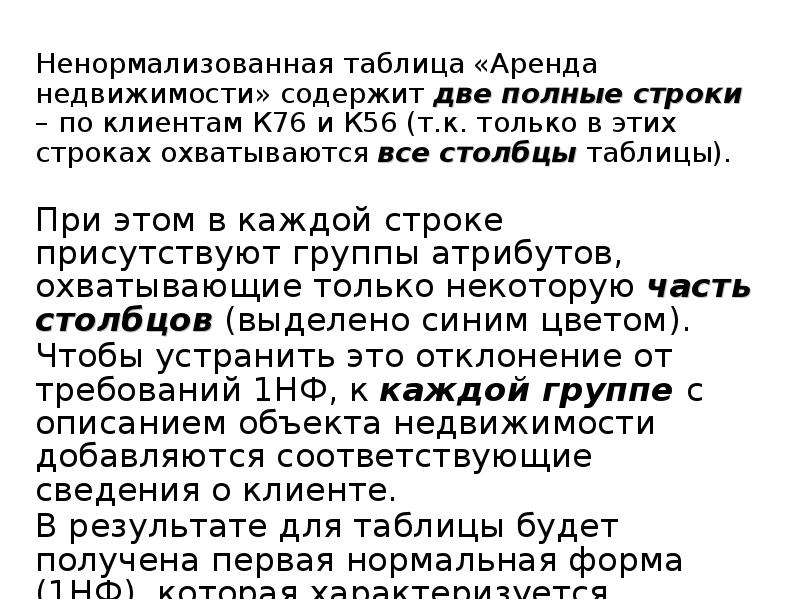

Ненормализованная таблица «Аренда недвижимости» содержит две полные строки – по клиентам К76 и К56 (т.к. только в этих строках охватываются все столбцы таблицы). Ненормализованная таблица «Аренда недвижимости» содержит две полные строки – по клиентам К76 и К56 (т.к. только в этих строках охватываются все столбцы таблицы).

Слайд 18

Описание слайда:

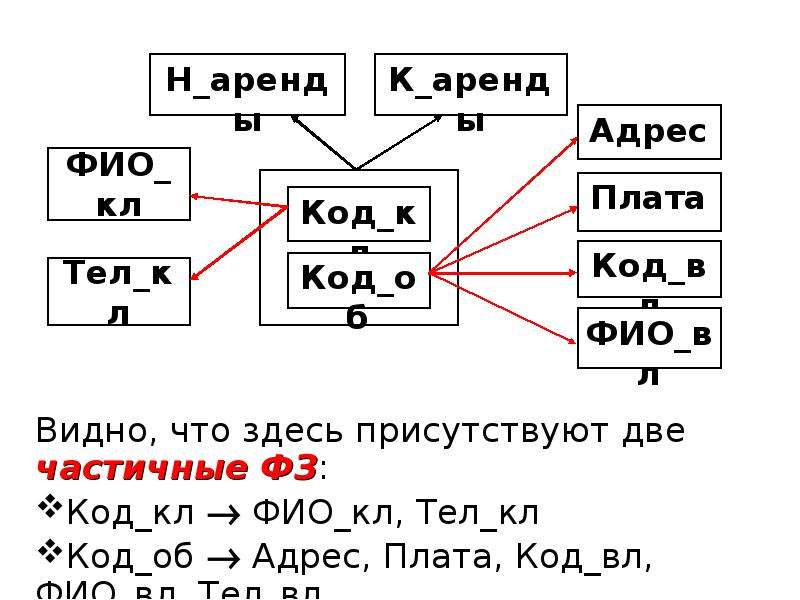

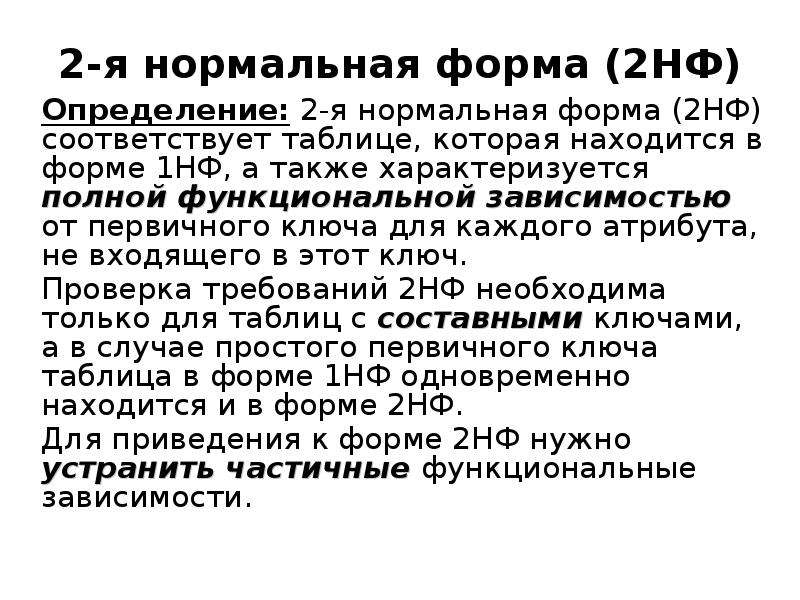

2-я нормальная форма (2НФ) Определение: 2-я нормальная форма (2НФ) соответствует таблице, которая находится в форме 1НФ, а также характеризуется полной функциональной зависимостью от первичного ключа для каждого атрибута, не входящего в этот ключ. Проверка требований 2НФ необходима только для таблиц с составными ключами, а в случае простого первичного ключа таблица в форме 1НФ одновременно находится и в форме 2НФ. Для приведения к форме 2НФ нужно устранить частичные функциональные зависимости.

Слайд 19

Описание слайда:

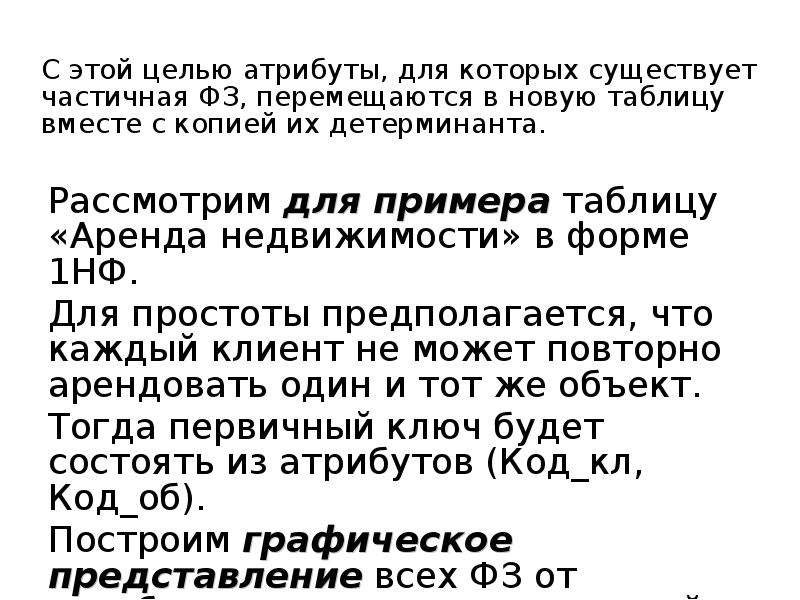

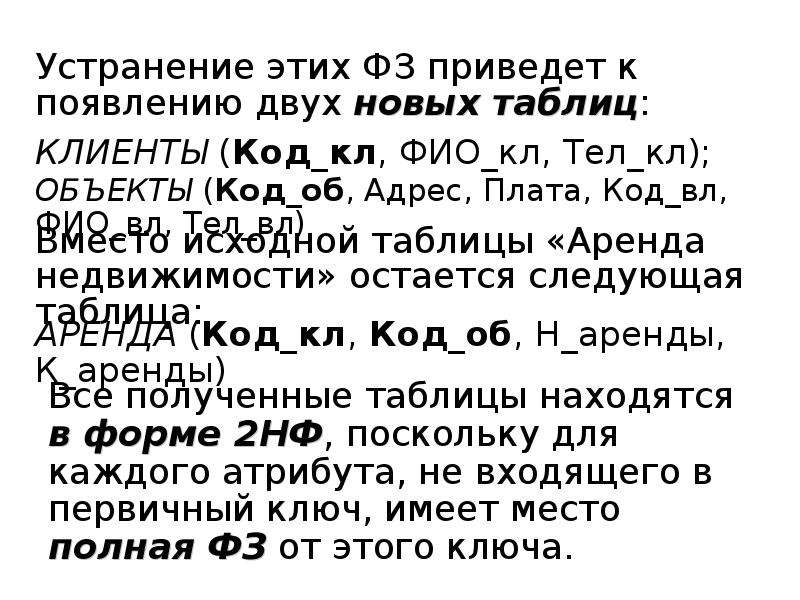

С этой целью атрибуты, для которых существует частичная ФЗ, перемещаются в новую таблицу вместе с копией их детерминанта. С этой целью атрибуты, для которых существует частичная ФЗ, перемещаются в новую таблицу вместе с копией их детерминанта.

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

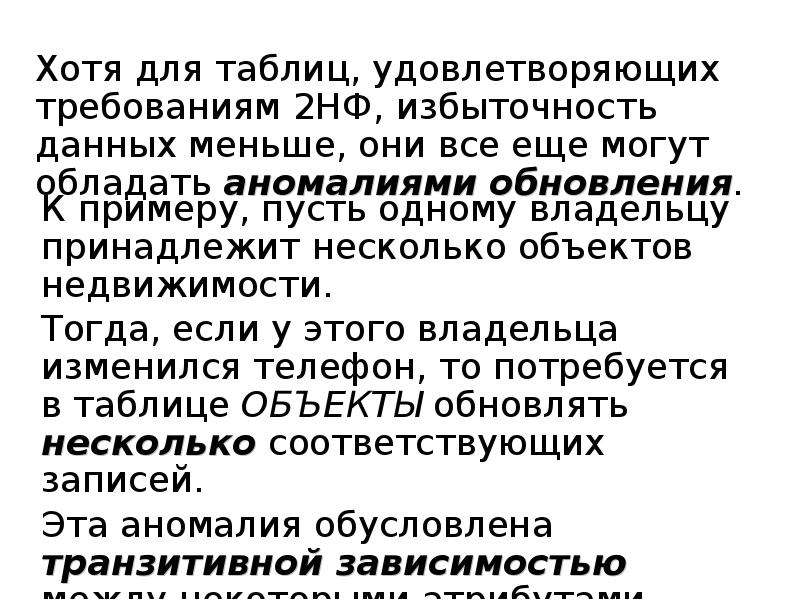

3-я нормальная форма (3НФ) Определение: 3-я нормальная форма (3НФ) соответствует таблице, которая находится в форме 2НФ, а также не имеет транзитивных зависимостей от первичного ключа для атрибутов, не входящих в этот ключ. Чтобы привести таблицу к форме 3НФ, нужно атрибуты, для которых существует транзитивная ФЗ, переместить в новую таблицу вместе с копией их детерминанта. Для таблицы ОБЪЕКТЫ можно записать следующие формулы: Код_об  Код_вл; Код_вл  ФИО_вл, Тел_вл

Слайд 24

Описание слайда:

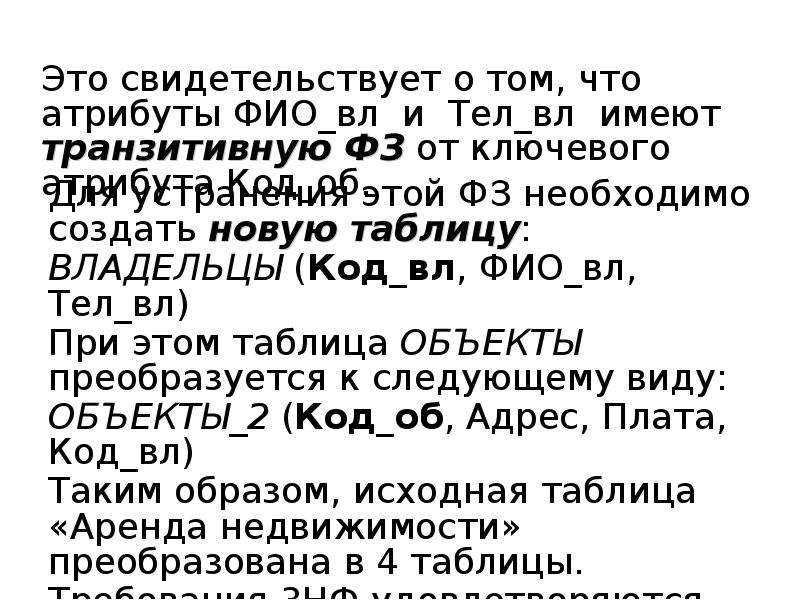

Это свидетельствует о том, что атрибуты ФИО_вл и Тел_вл имеют транзитивную ФЗ от ключевого атрибута Код_об. Это свидетельствует о том, что атрибуты ФИО_вл и Тел_вл имеют транзитивную ФЗ от ключевого атрибута Код_об.

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

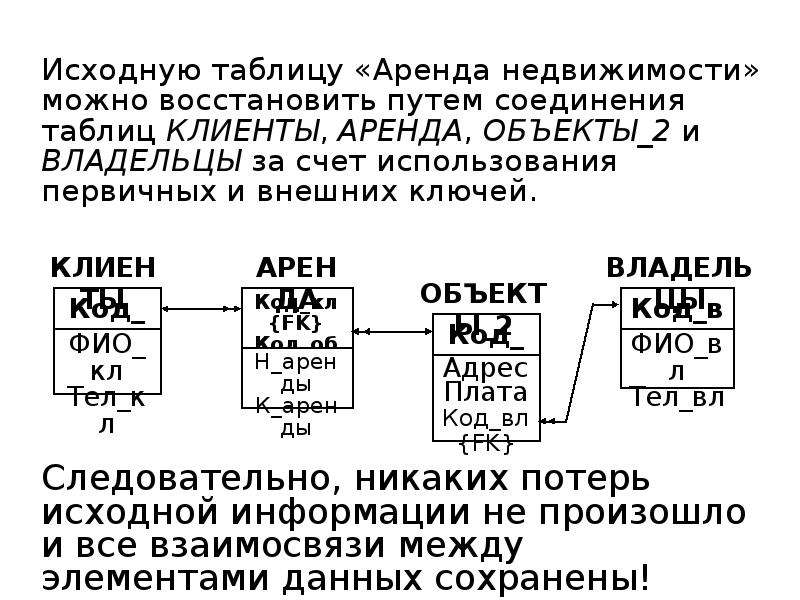

Исходную таблицу «Аренда недвижимости» можно восстановить путем соединения таблиц КЛИЕНТЫ, АРЕНДА, ОБЪЕКТЫ_2 и ВЛАДЕЛЬЦЫ за счет использования первичных и внешних ключей. Исходную таблицу «Аренда недвижимости» можно восстановить путем соединения таблиц КЛИЕНТЫ, АРЕНДА, ОБЪЕКТЫ_2 и ВЛАДЕЛЬЦЫ за счет использования первичных и внешних ключей.

Слайд 27

Описание слайда:

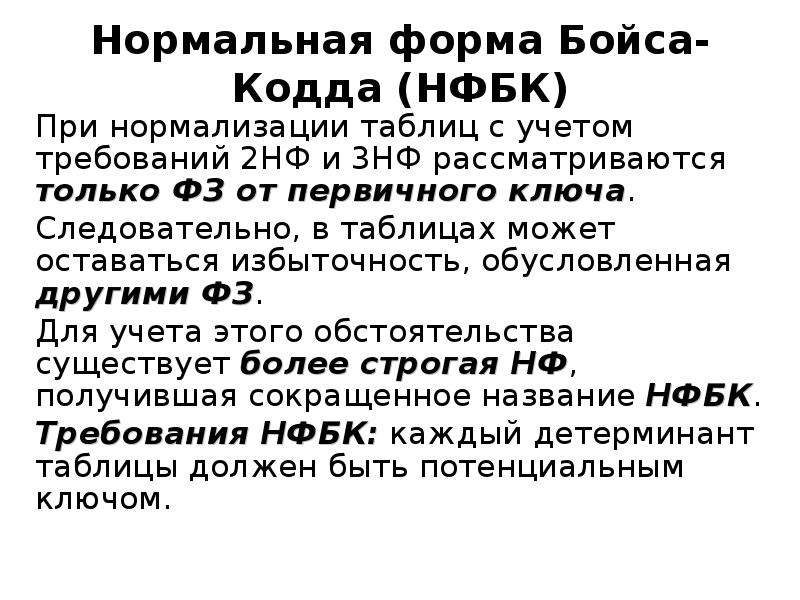

Нормальная форма Бойса-Кодда (НФБК) При нормализации таблиц с учетом требований 2НФ и 3НФ рассматриваются только ФЗ от первичного ключа. Следовательно, в таблицах может оставаться избыточность, обусловленная другими ФЗ. Для учета этого обстоятельства существует более строгая НФ, получившая сокращенное название НФБК. Требования НФБК: каждый детерминант таблицы должен быть потенциальным ключом.
