Слайды и текст этой презентации

Слайд 1

Описание слайда:

Раздел № 2 Солодухин Е.А.

Слайд 2

Описание слайда:

Прямая линия

Слайд 3

Описание слайда:

Способы задания прямой на эпюре

Слайд 4

Описание слайда:

Положение прямой относительно плоскости проекций

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

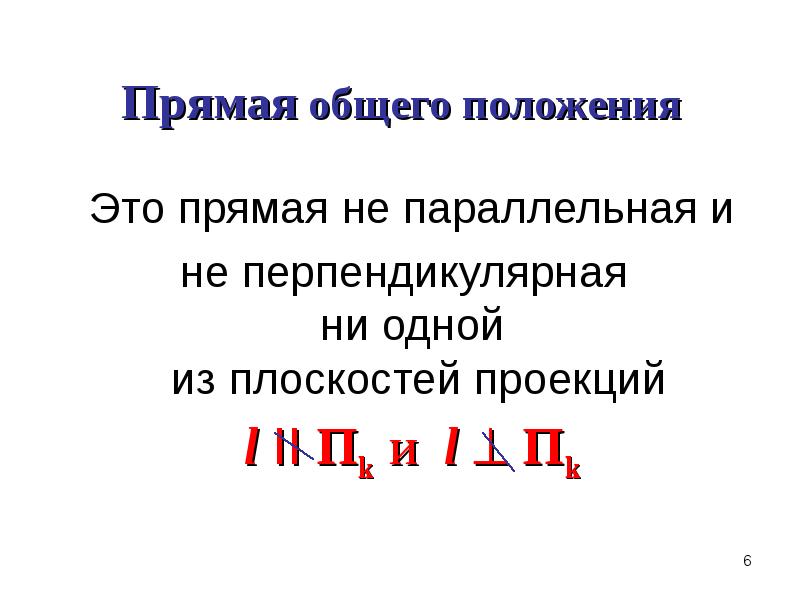

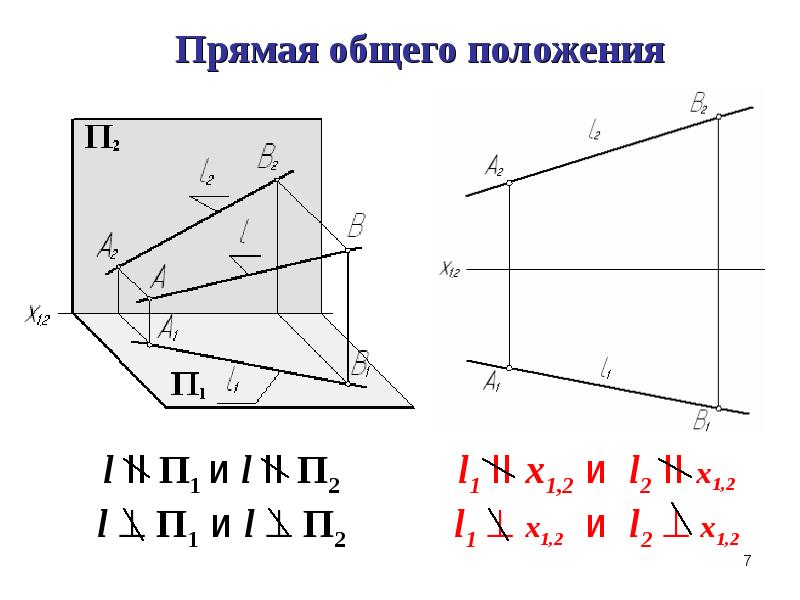

Прямая общего положения Это прямая не параллельная и не перпендикулярная ни одной из плоскостей проекций

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Характерная особенность эпюра прямой общего положения – горизонтальная и фронтальная проекции прямой не параллельны и не перпендикулярны координатной оси х1,2

Слайд 9

Описание слайда:

Прямые частного положения Это прямые параллельные или перпендикулярные одной из плоскостей проекций

Слайд 10

Описание слайда:

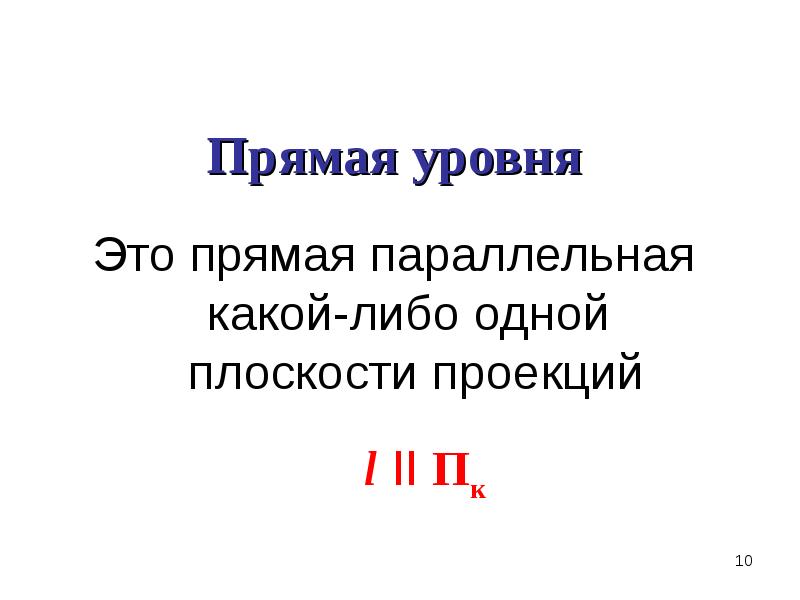

Прямая уровня Это прямая параллельная какой-либо одной плоскости проекций

Слайд 11

Описание слайда:

Горизонталь Это прямая параллельная горизонтальной плоскости проекций

Слайд 12

Описание слайда:

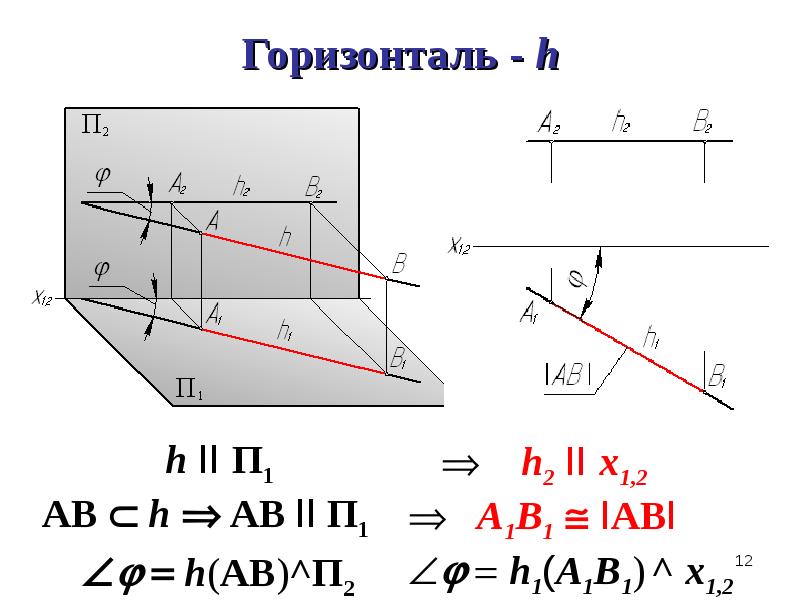

Горизонталь - h

Слайд 13

Описание слайда:

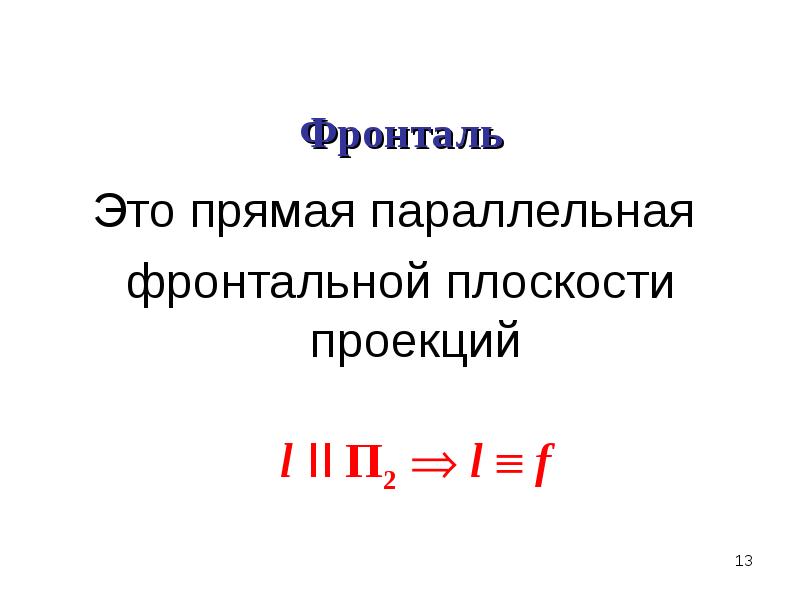

Фронталь Это прямая параллельная фронтальной плоскости проекций

Слайд 14

Описание слайда:

Фронталь - f

Слайд 15

Описание слайда:

Характерная особенность эпюра горизонтали и фронтали – одна из проекций параллельна координатной оси х1,2

Слайд 16

Описание слайда:

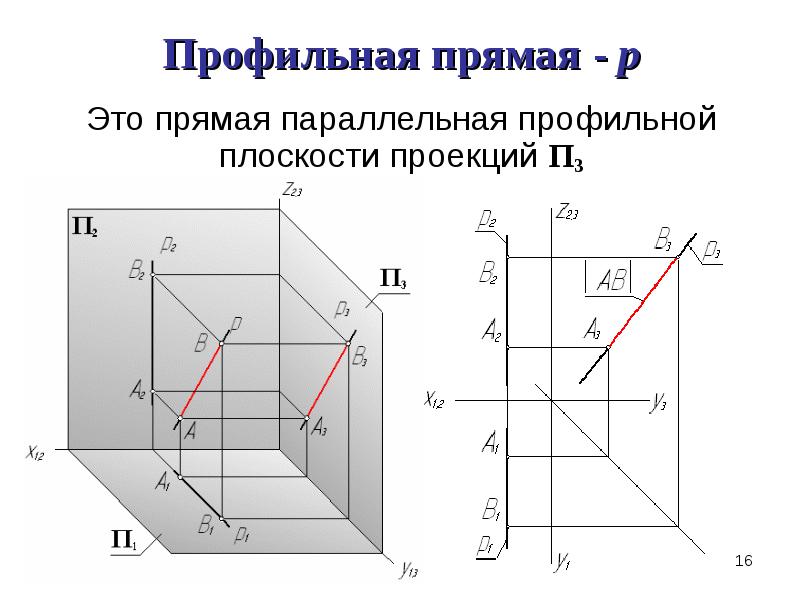

Профильная прямая - p Это прямая параллельная профильной плоскости проекций П3

Слайд 17

Описание слайда:

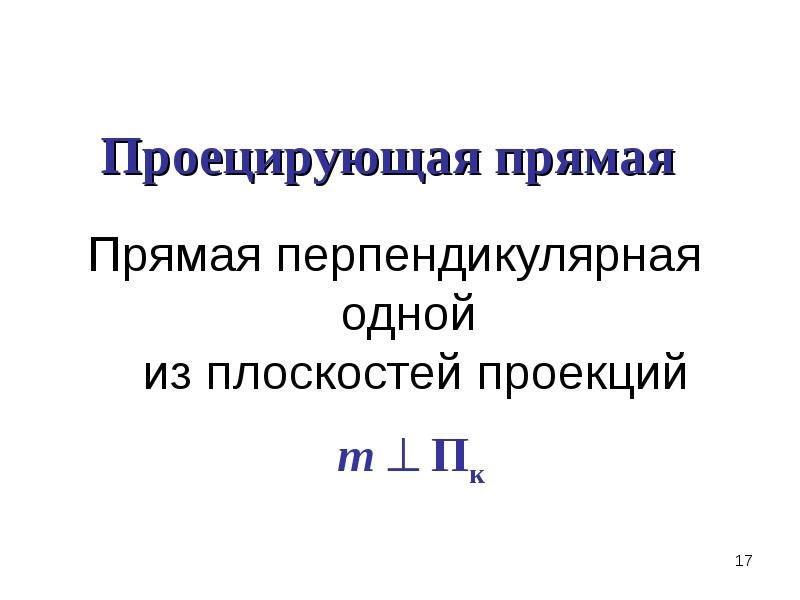

Проецирующая прямая Прямая перпендикулярная одной из плоскостей проекций

Слайд 18

Описание слайда:

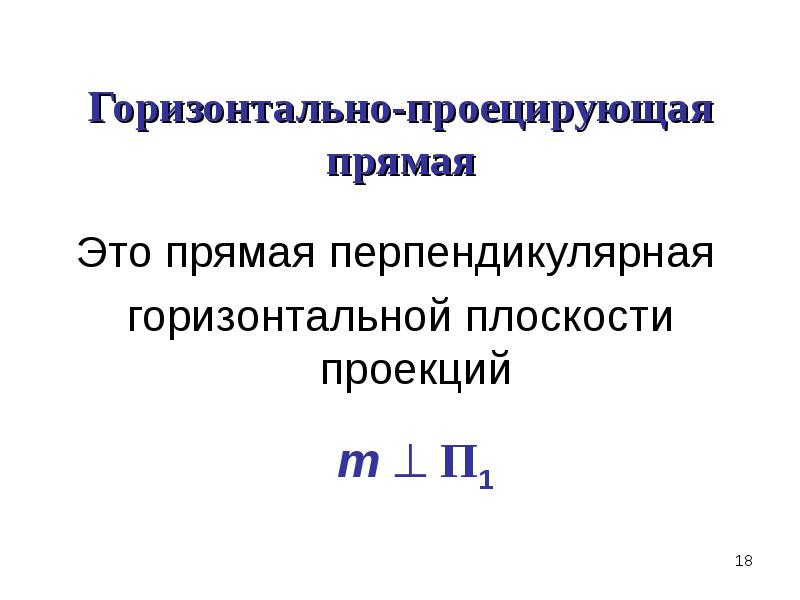

Горизонтально-проецирующая прямая Это прямая перпендикулярная горизонтальной плоскости проекций

Слайд 19

Описание слайда:

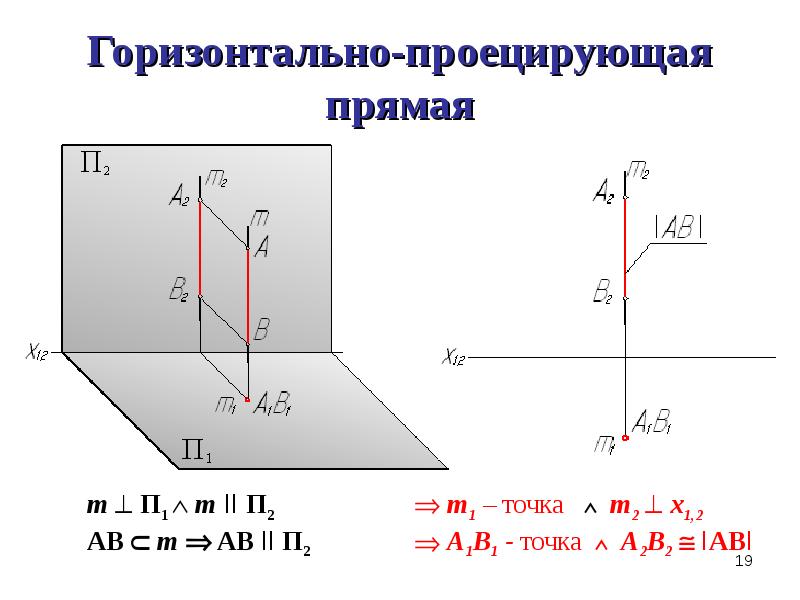

Горизонтально-проецирующая прямая

Слайд 20

Описание слайда:

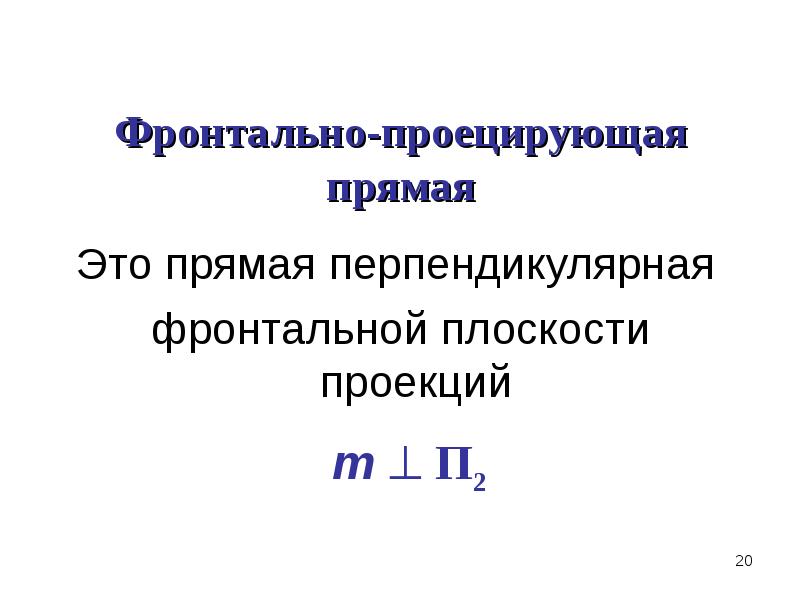

Фронтально-проецирующая прямая Это прямая перпендикулярная фронтальной плоскости проекций

Слайд 21

Описание слайда:

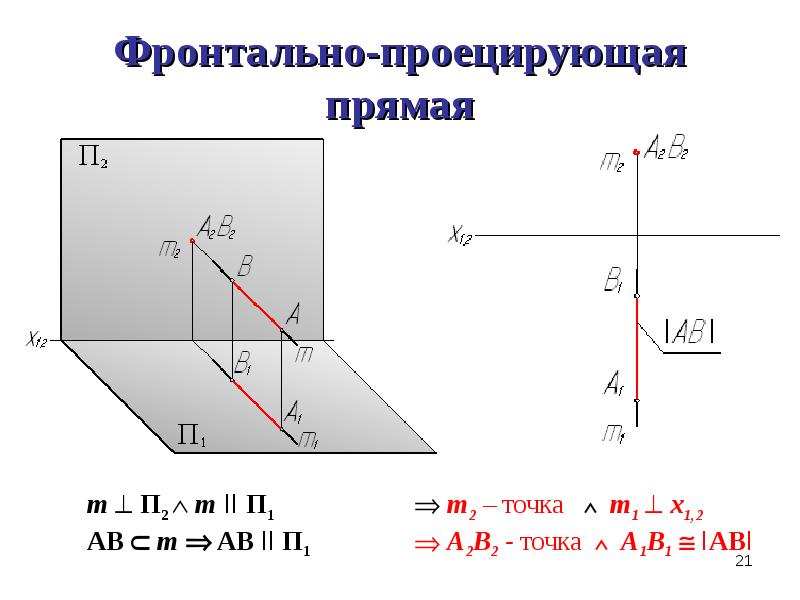

Фронтально-проецирующая прямая

Слайд 22

Описание слайда:

Характерная особенность эпюра проецирующей прямой – одна из проекций прямой точка

Слайд 23

Описание слайда:

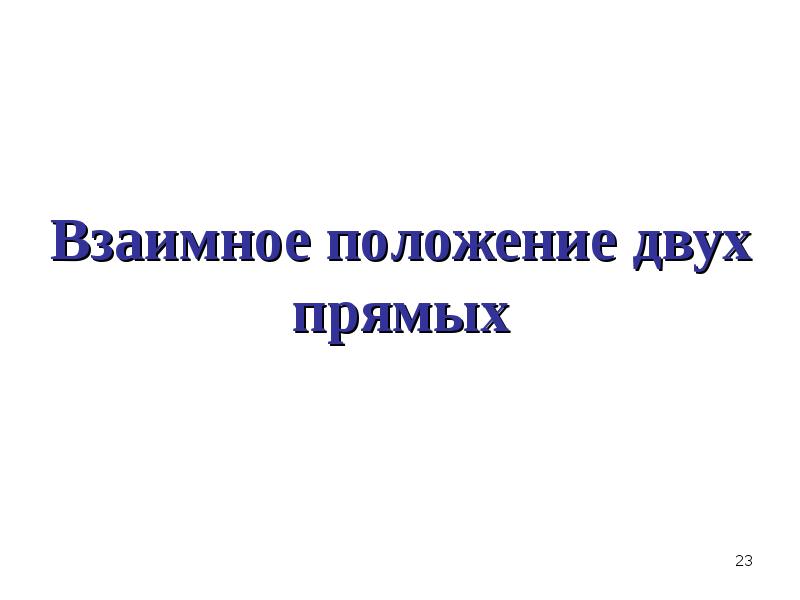

Взаимное положение двух прямых

Слайд 24

Описание слайда:

Пересекающиеся прямые

Слайд 25

Описание слайда:

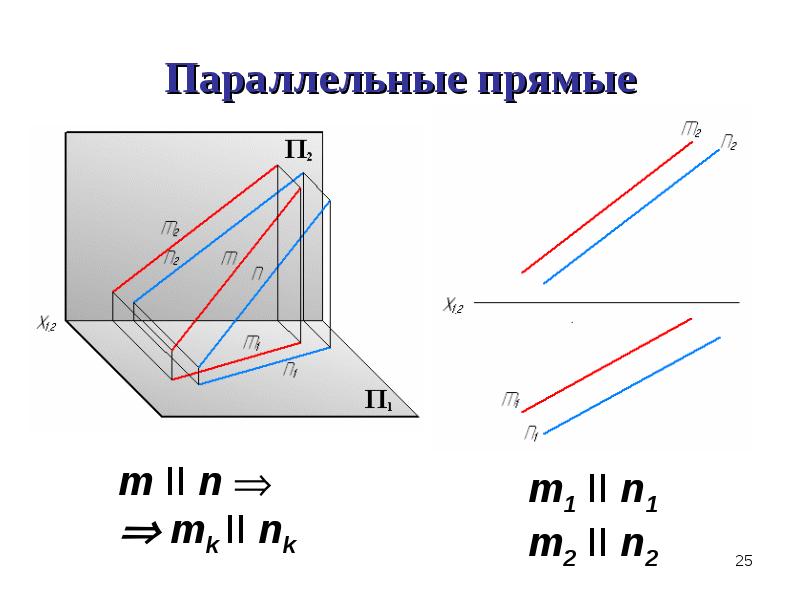

Параллельные прямые

Слайд 26

Описание слайда:

Скрещивающиеся прямые

Слайд 27

Описание слайда:

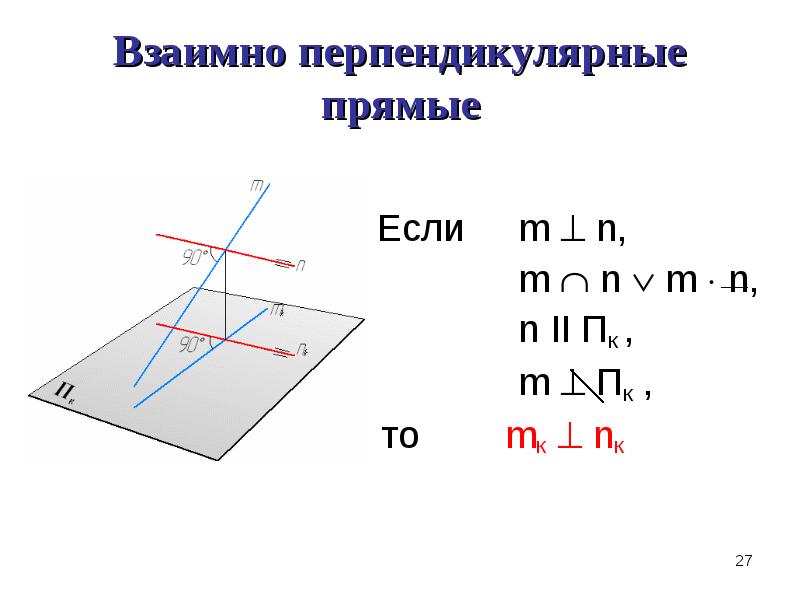

Взаимно перпендикулярные прямые Если m  n, m  n  m  n, n II Пк , m  Пк , то mк  nк

Слайд 28

Описание слайда:

m  n  m  n m  n  m  n n II П1  n≡h и n2 II х1.2 m  П1  m1  n1

Слайд 29

Описание слайда:

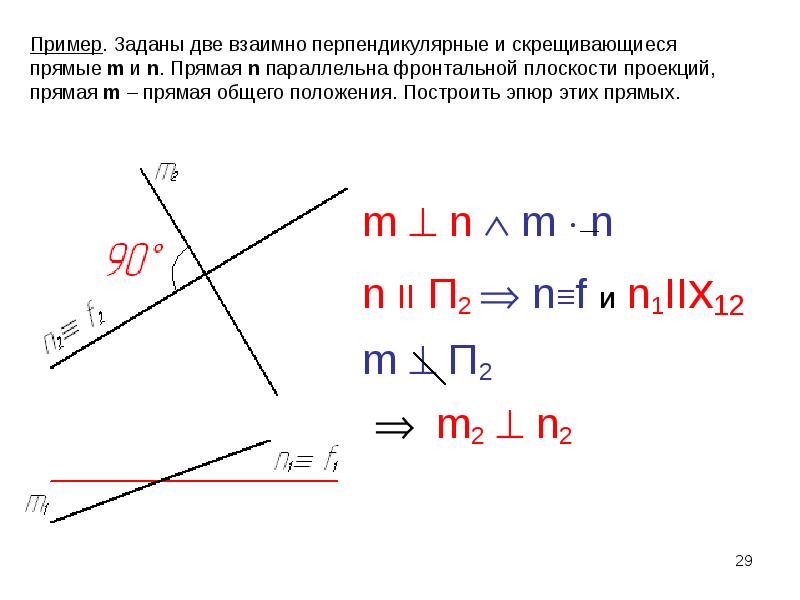

m  n  m  n m  n  m  n n II П2  n≡f и n1IIх12 m  П2  m2  n2

Слайд 30

Описание слайда:

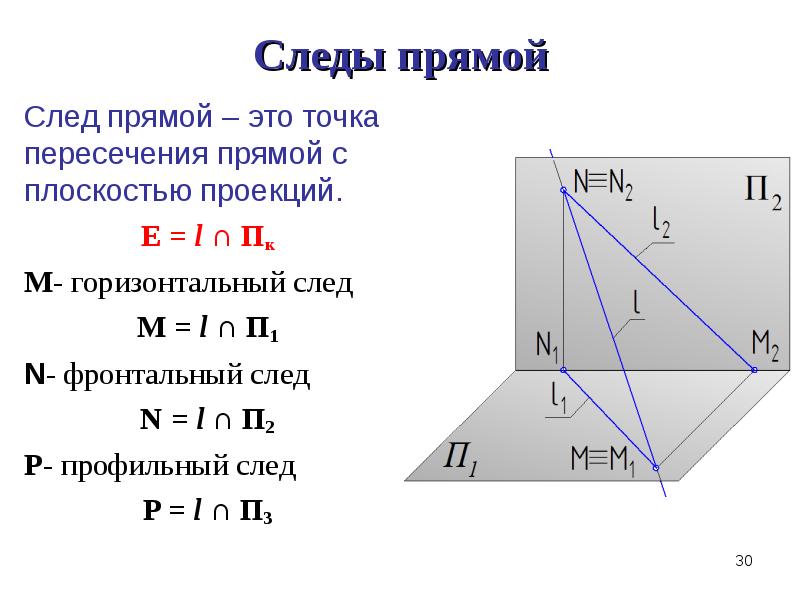

Следы прямой След прямой – это точка пересечения прямой с плоскостью проекций. Е = l ∩ Пк М- горизонтальный след М = l ∩ П1 N- фронтальный след N = l ∩ П2 Р- профильный след P = l ∩ П3

Слайд 31

Описание слайда:

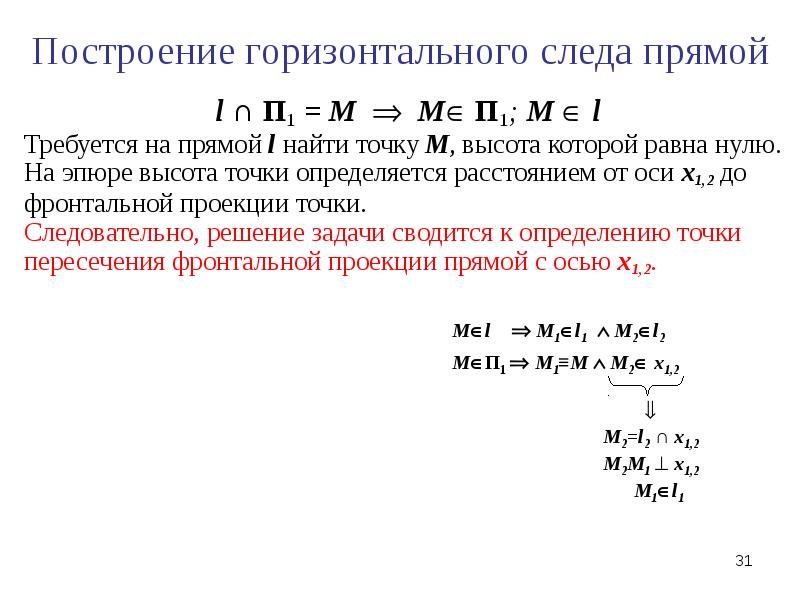

Построение горизонтального следа прямой l ∩ П1 = М  М П1; М  l Требуется на прямой l найти точку М, высота которой равна нулю. На эпюре высота точки определяется расстоянием от оси х1,2 до фронтальной проекции точки. Следовательно, решение задачи сводится к определению точки пересечения фронтальной проекции прямой с осью х1,2.

Слайд 32

Описание слайда:

Построение фронтального следа прямой l ∩ П2 = N  N П2; N  l Требуется на прямой l найти точку N, глубина которой равна нулю. На эпюре глубина точки определяется расстоянием от оси х1,2 до горизонтальной проекции точки. Следовательно, решение задачи сводится к определению точки пересечения горизонтальной проекции прямой с осью х1,2.
