Слайд 1

Описание слайда:

Прямая Лекция 2

Слайд 2

Описание слайда:

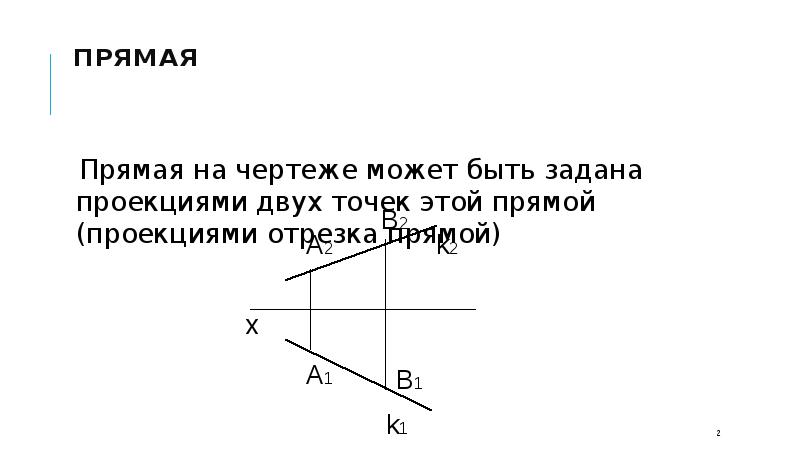

ПРЯМАЯ Прямая на чертеже может быть задана проекциями двух точек этой прямой (проекциями отрезка прямой)

Слайд 3

Описание слайда:

ПРЯМЫЕ ОБЩЕГО И ЧАСТНОГО ПОЛОЖЕНИЯ Прямая общего положения не имеет проекций, параллельных или перпендикулярных осям координат Прямые частного положения Прямая параллельна одной плоскости проекций* Прямая параллельна двум плоскостям проекций* *В первом случае одна проекция отрезка прямой равна самому отрезку. Во втором случае две проекции отрезка равны ему

Слайд 4

Описание слайда:

Пример построения проекций прямой

Слайд 5

Описание слайда:

Вопрос 1 Назовите способы задания отрезка прямой

Слайд 6

Описание слайда:

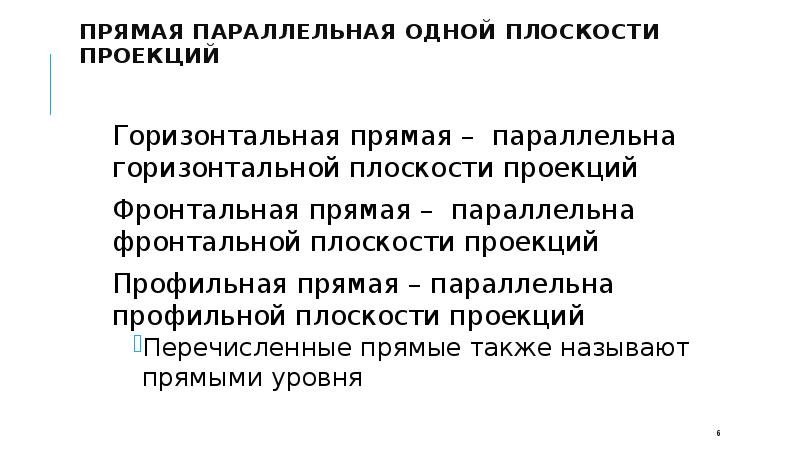

Прямая параллельная одной плоскости проекций Горизонтальная прямая – параллельна горизонтальной плоскости проекций Фронтальная прямая – параллельна фронтальной плоскости проекций Профильная прямая – параллельна профильной плоскости проекций Перечисленные прямые также называют прямыми уровня

Слайд 7

Описание слайда:

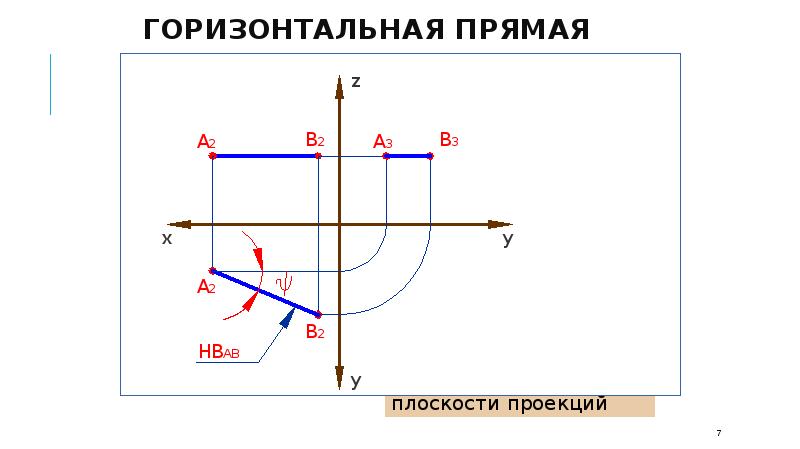

Горизонтальная прямая

Слайд 8

Описание слайда:

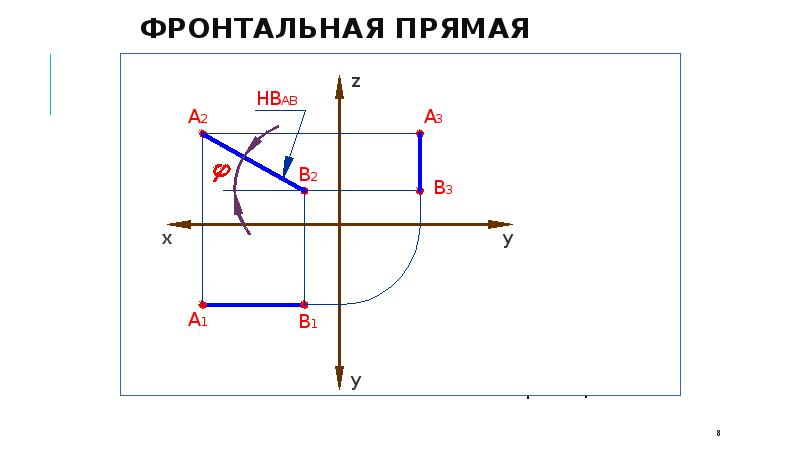

Фронтальная прямая

Слайд 9

Описание слайда:

Профильная прямая

Слайд 10

Описание слайда:

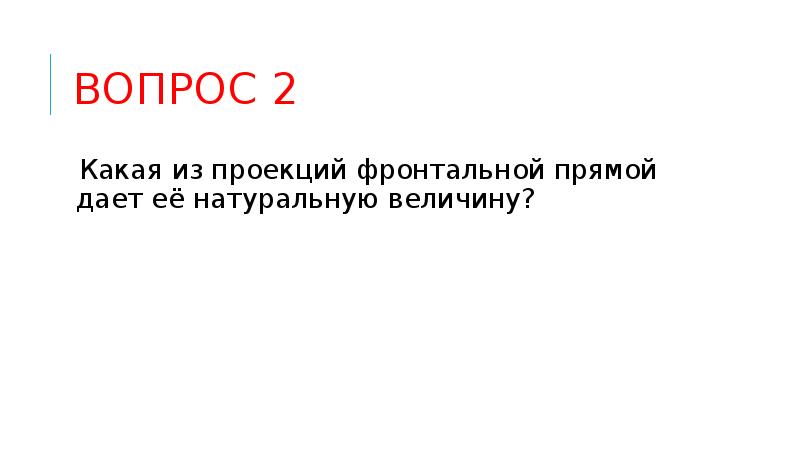

Вопрос 2 Какая из проекций фронтальной прямой дает её натуральную величину?

Слайд 11

Описание слайда:

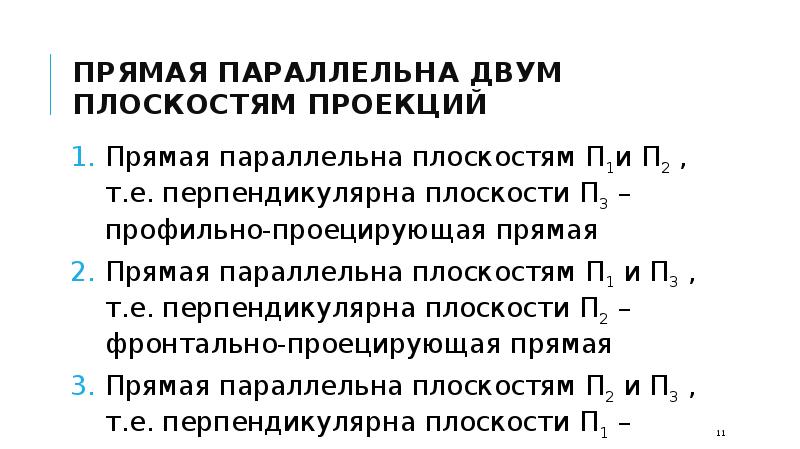

Прямая параллельна двум плоскостям проекций Прямая параллельна плоскостям П1и П2 , т.е. перпендикулярна плоскости П3 – профильно-проецирующая прямая Прямая параллельна плоскостям П1 и П3 , т.е. перпендикулярна плоскости П2 – фронтально-проецирующая прямая Прямая параллельна плоскостям П2 и П3 , т.е. перпендикулярна плоскости П1 – горизонтально-проецирующая прямая

Слайд 12

Описание слайда:

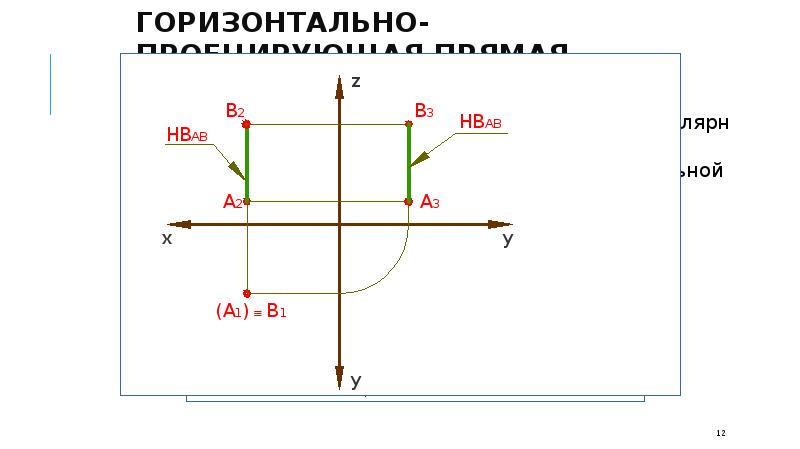

Горизонтально-проецирующая прямая

Слайд 13

Описание слайда:

Фронтально-проецирующая прямая

Слайд 14

Описание слайда:

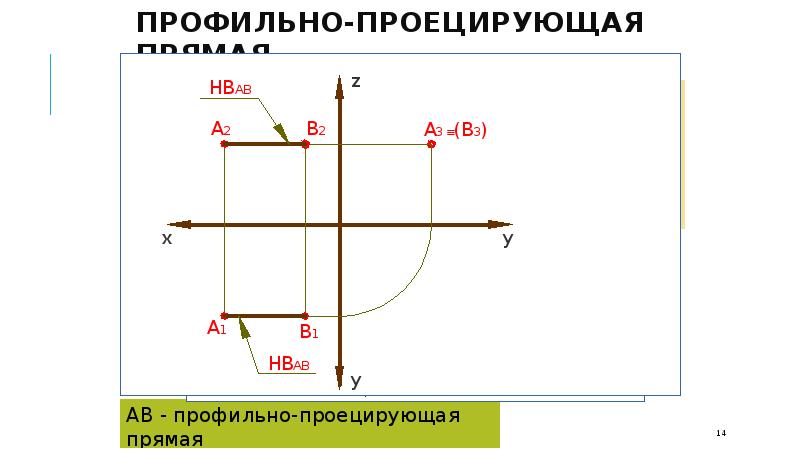

Профильно-проецирующая прямая

Слайд 15

Описание слайда:

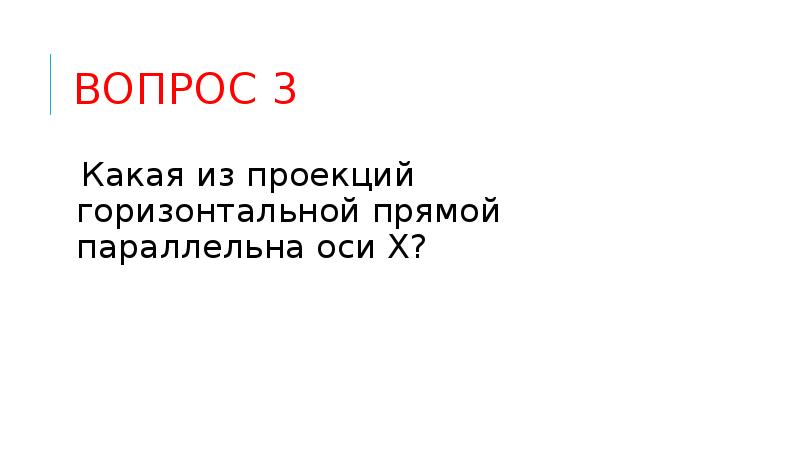

ВОПРОС 3 Какая из проекций горизонтальной прямой параллельна оси Х?

Слайд 16

Описание слайда:

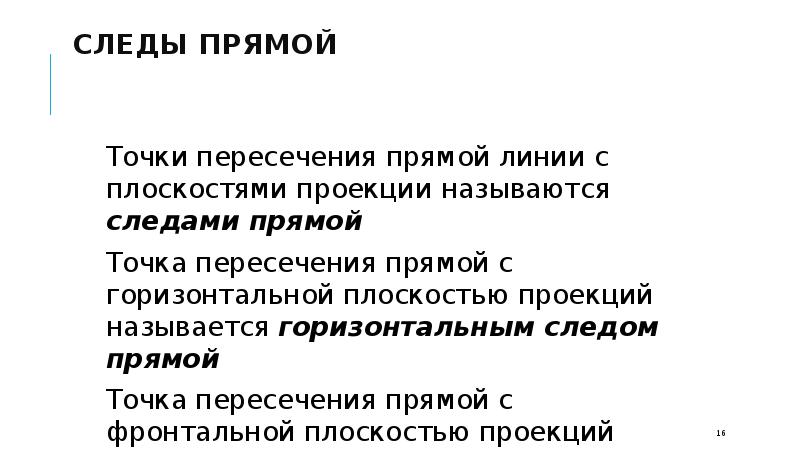

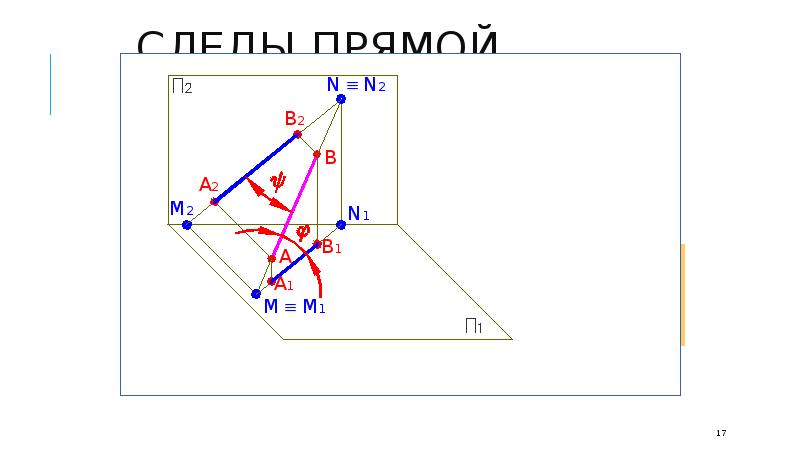

Следы прямой Точки пересечения прямой линии с плоскостями проекции называются следами прямой Точка пересечения прямой с горизонтальной плоскостью проекций называется горизонтальным следом прямой Точка пересечения прямой с фронтальной плоскостью проекций называется фронтальным следом прямой

Слайд 17

Описание слайда:

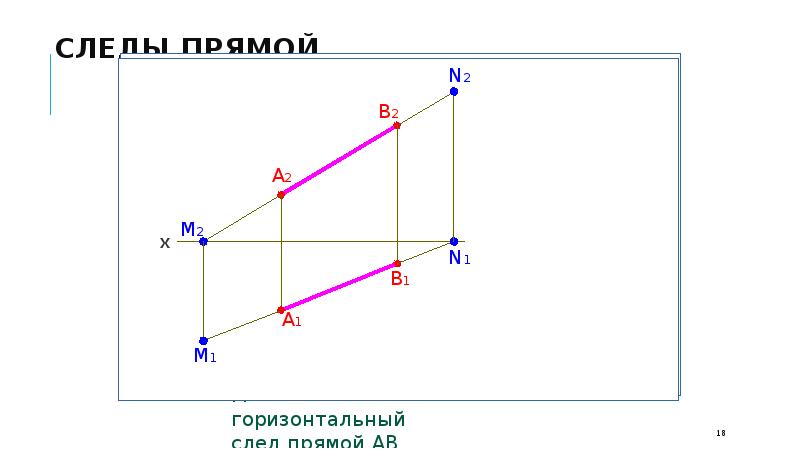

Следы прямой

Слайд 18

Описание слайда:

Следы прямой

Слайд 19

Описание слайда:

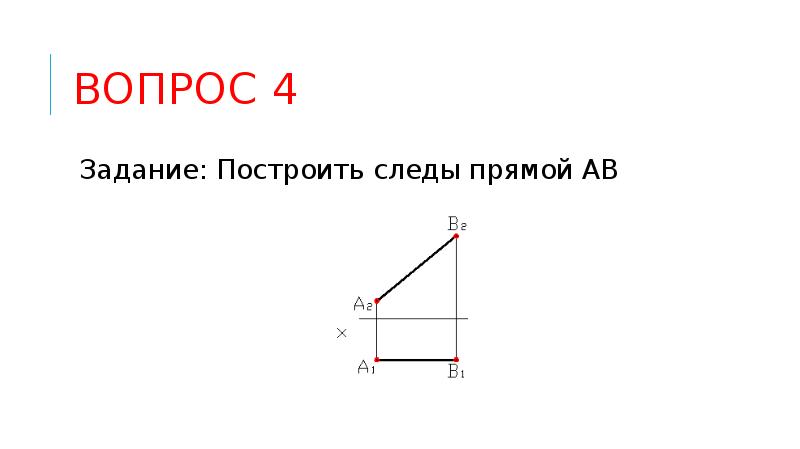

ВОПРОС 4 Задание: Построить следы прямой АВ

Слайд 20

Описание слайда:

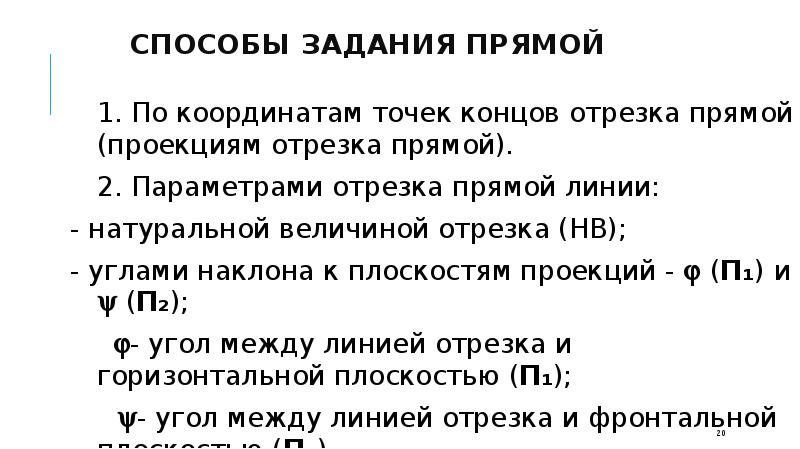

Способы задания прямой 1. По координатам точек концов отрезка прямой (проекциям отрезка прямой). 2. Параметрами отрезка прямой линии: - натуральной величиной отрезка (НВ); - углами наклона к плоскостям проекций -  (П₁) и  (П₂); - угол между линией отрезка и горизонтальной плоскостью (П₁); - угол между линией отрезка и фронтальной плоскостью (П₂).

Слайд 21

Описание слайда:

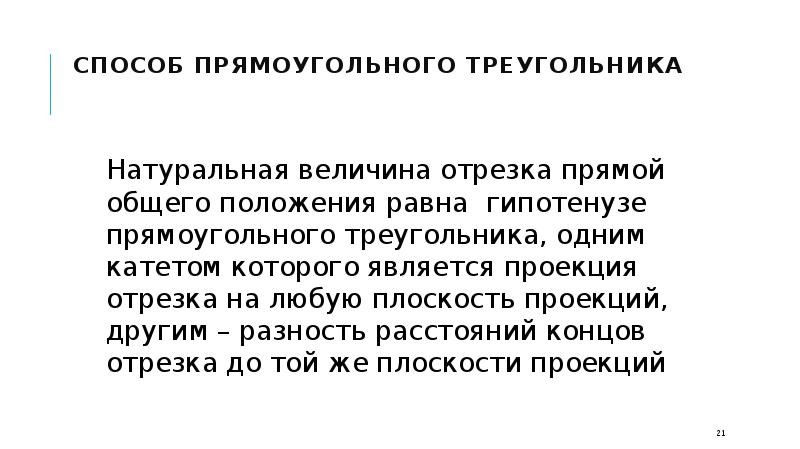

Способ прямоугольного треугольника Натуральная величина отрезка прямой общего положения равна гипотенузе прямоугольного треугольника, одним катетом которого является проекция отрезка на любую плоскость проекций, другим – разность расстояний концов отрезка до той же плоскости проекций

Слайд 22

Описание слайда:

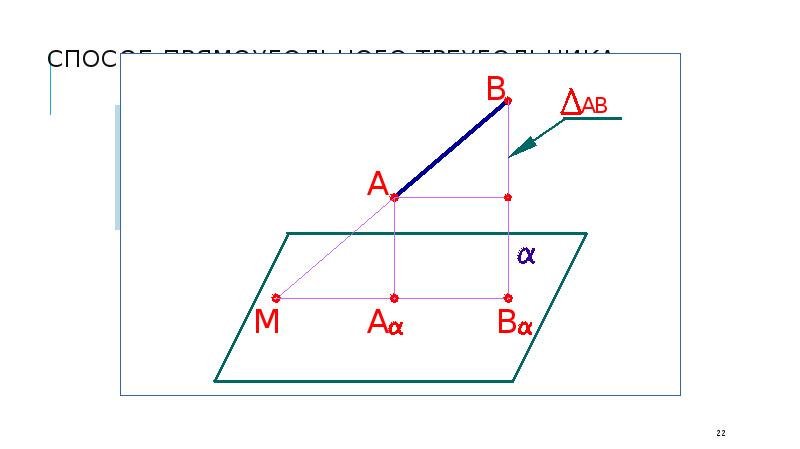

Способ прямоугольного треугольника

Слайд 23

Описание слайда:

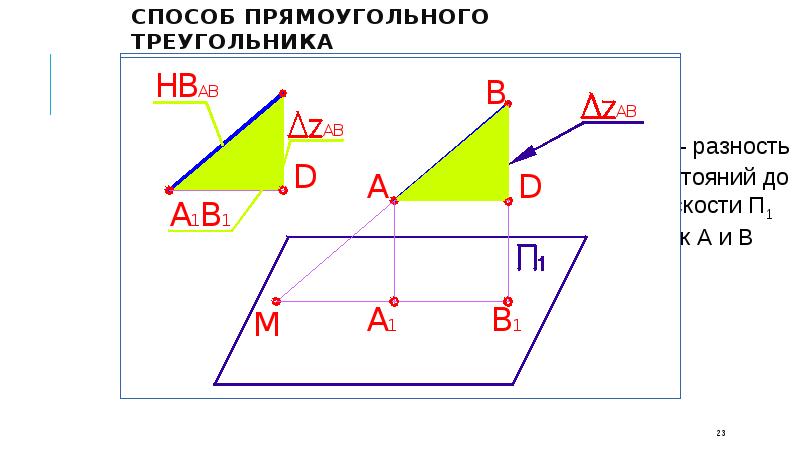

Способ прямоугольного треугольника

Слайд 24

Описание слайда:

Прямая задача: определить натуральную величину отрезка АВ

Слайд 25

Описание слайда:

Способ прямоугольного треугольника. Обратная задача Лекция 3

Слайд 26

Описание слайда:

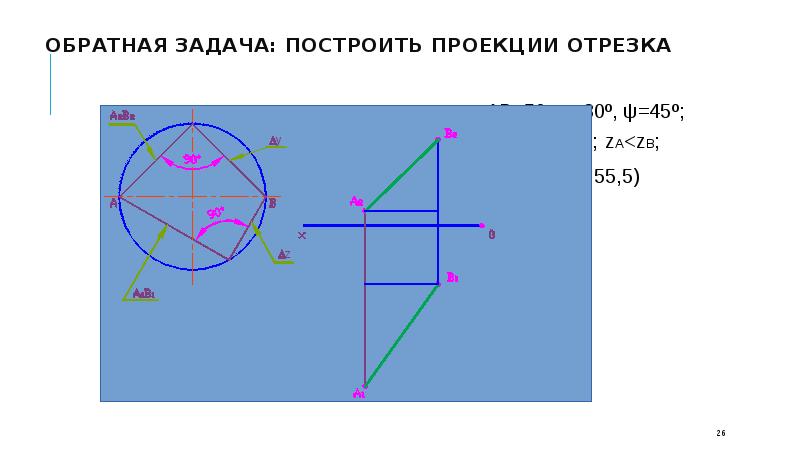

Обратная задача: построить проекции отрезка

Слайд 27

Описание слайда:

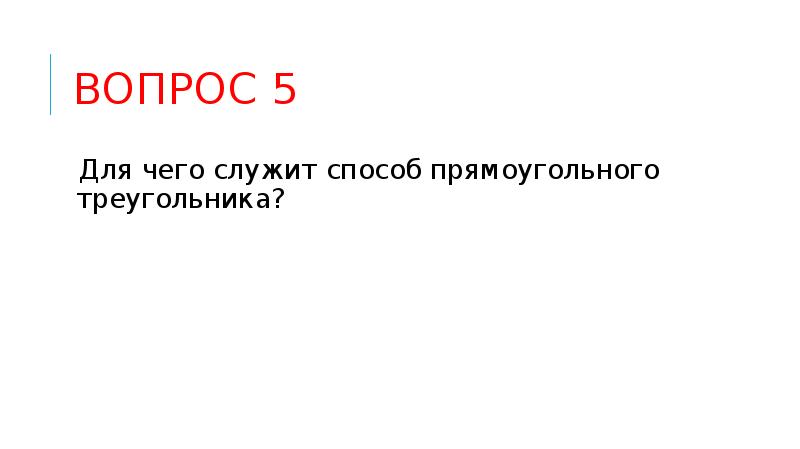

Вопрос 5 Для чего служит способ прямоугольного треугольника?

Слайд 28

Описание слайда:

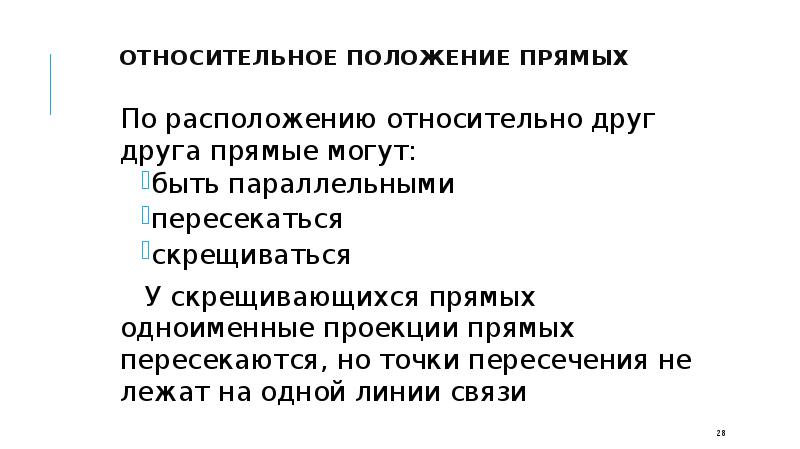

Относительное положение прямых По расположению относительно друг друга прямые могут: быть параллельными пересекаться скрещиваться У скрещивающихся прямых одноименные проекции прямых пересекаются, но точки пересечения не лежат на одной линии связи

Слайд 29

Описание слайда:

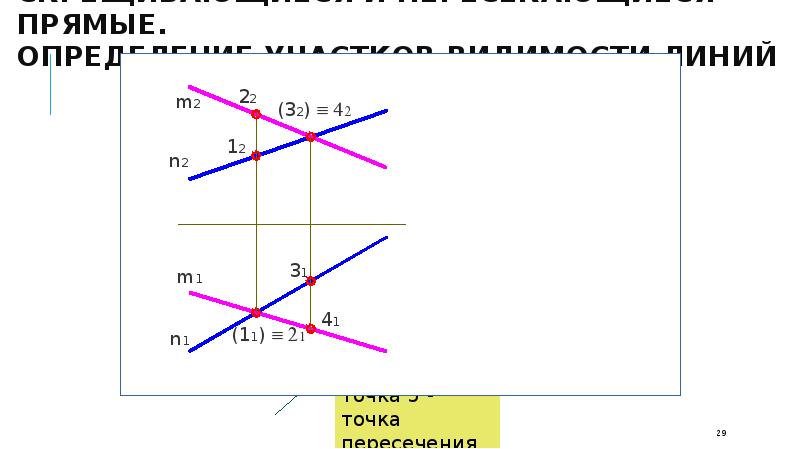

Скрещивающиеся и пересекающиеся прямые. Определение участков видимости линий

Слайд 30

Описание слайда:

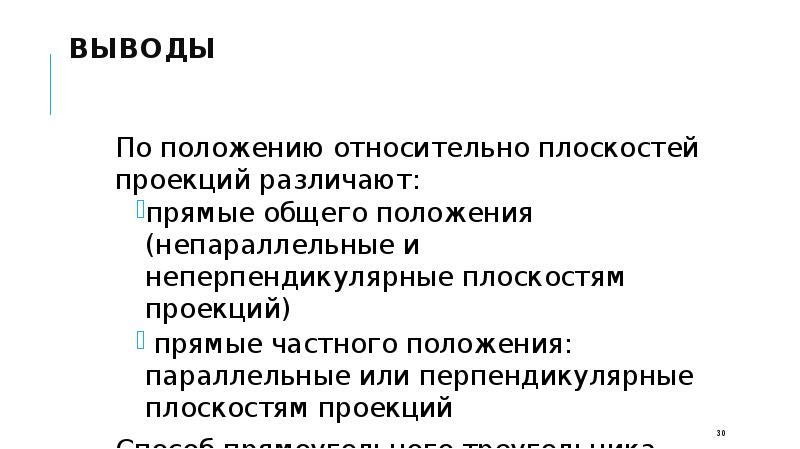

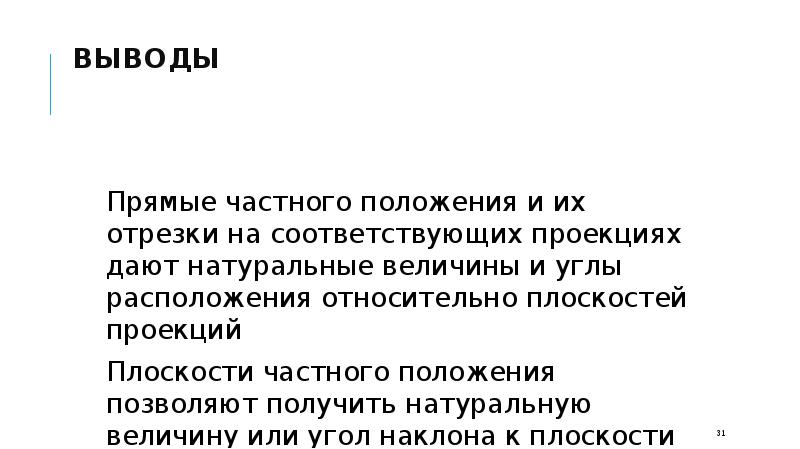

ВЫВОДЫ По положению относительно плоскостей проекций различают: прямые общего положения (непараллельные и неперпендикулярные плоскостям проекций) прямые частного положения: параллельные или перпендикулярные плоскостям проекций Способ прямоугольного треугольника позволяет решать метрические и позиционные задачи в отношении отрезков прямой общего положения

Слайд 31

Описание слайда:

ВЫВОДЫ Прямые частного положения и их отрезки на соответствующих проекциях дают натуральные величины и углы расположения относительно плоскостей проекций Плоскости частного положения позволяют получить натуральную величину или угол наклона к плоскости проекций
