Слайд 1


Прямые, слайд №1
Описание слайда:

Слайд 2


КОМПЛЕКСНЫЙ ЧЕРТЕЖ
Описание слайда:
КОМПЛЕКСНЫЙ ЧЕРТЕЖ

Слайд 3

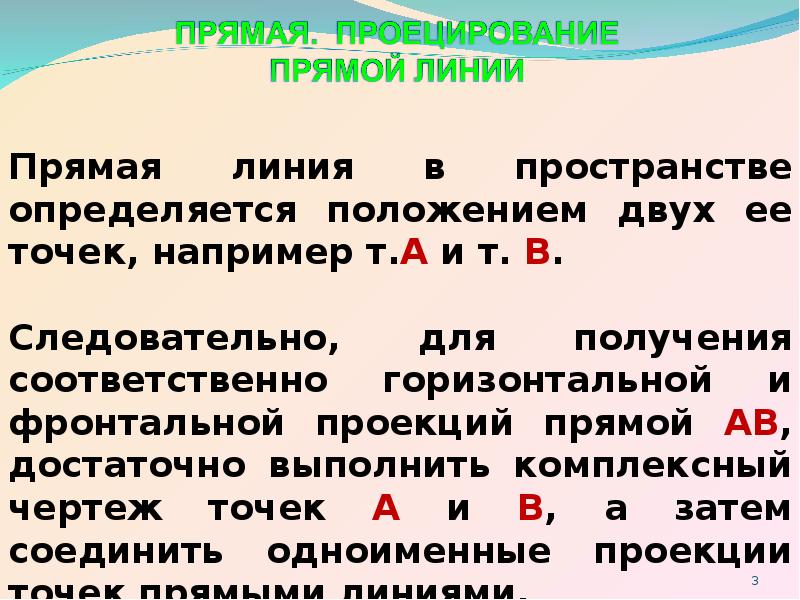

Прямые, слайд №3
Описание слайда:

Слайд 4

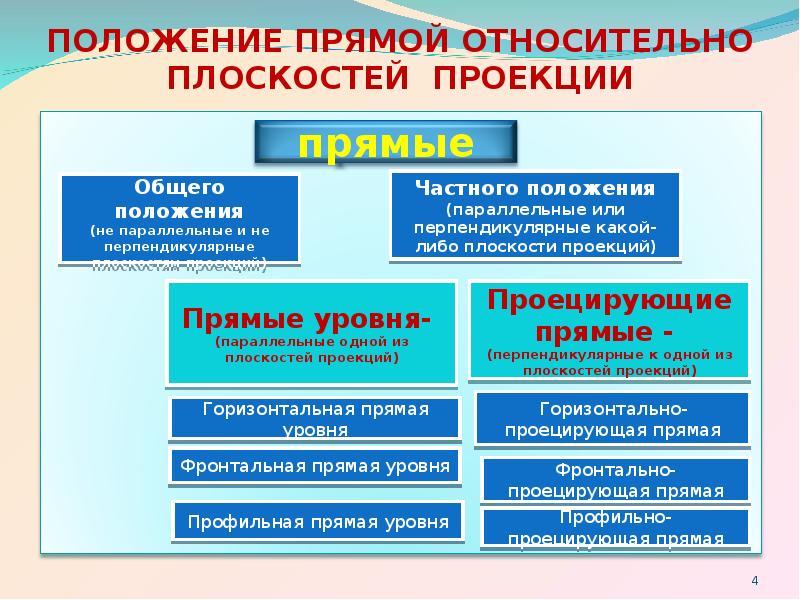

ПОЛОЖЕНИЕ ПРЯМОЙ ОТНОСИТЕЛЬНО ПЛОСКОСТЕЙ ПРОЕКЦИИ
Описание слайда:
ПОЛОЖЕНИЕ ПРЯМОЙ ОТНОСИТЕЛЬНО ПЛОСКОСТЕЙ ПРОЕКЦИИ

Слайд 5


Прямые, слайд №5
Описание слайда:

Слайд 6


Прямые, слайд №6
Описание слайда:

Слайд 7


Прямые, параллельные или перпендикулярные плоскостям проекций, называются прямыми частного положения. Прямые, параллельные или перпендикулярные...
Описание слайда:
Прямые, параллельные или перпендикулярные плоскостям проекций, называются прямыми частного положения. Прямые, параллельные или перпендикулярные плоскостям проекций, называются прямыми частного положения.

Слайд 8

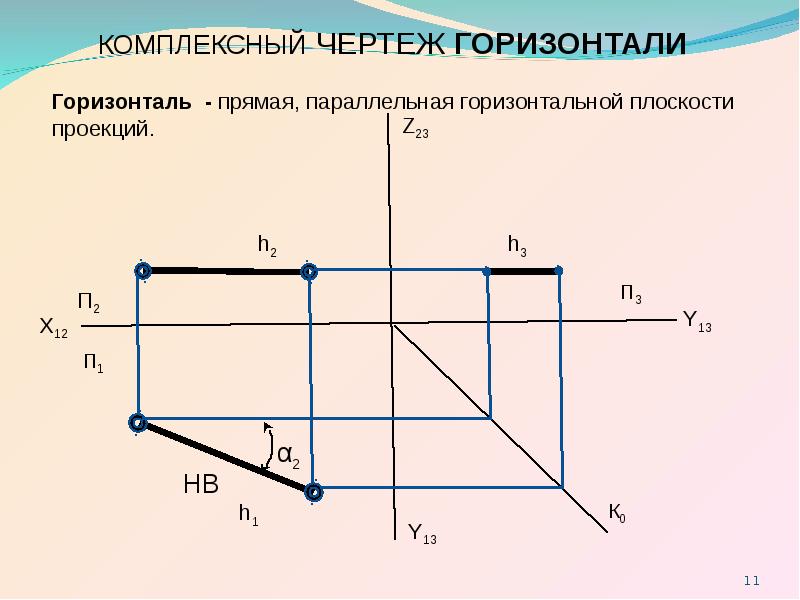

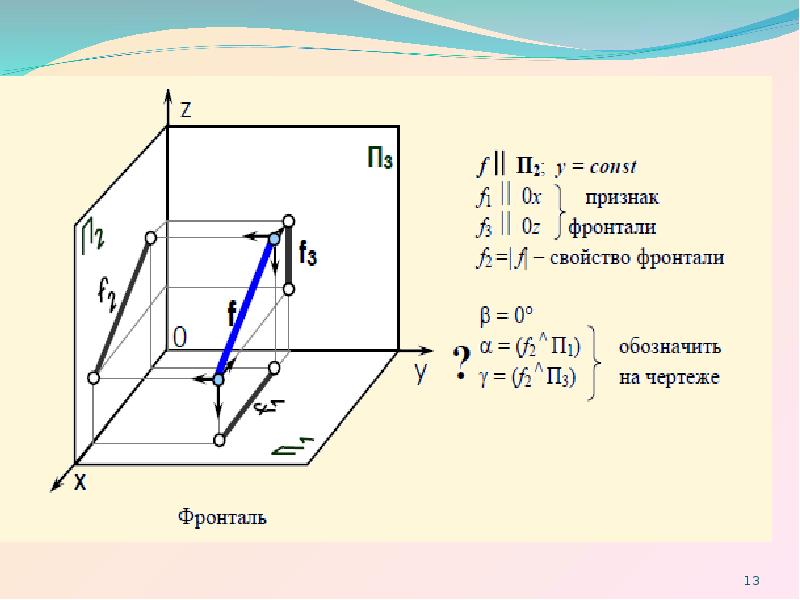

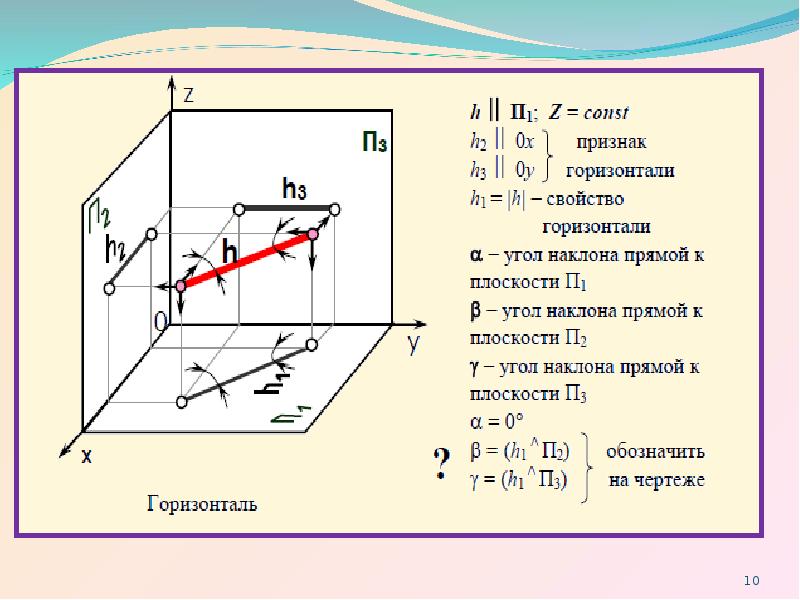

Прямая, параллельная какой-либо плоскости проекций, называется прямой уровня. Название зависит от того, какой плоскости она параллельна. Различают:...
Описание слайда:
Прямая, параллельная какой-либо плоскости проекций, называется прямой уровня. Название зависит от того, какой плоскости она параллельна. Различают: горизонталь - h, фронталь - f и профильная прямая - р.

Слайд 9


Прямые, слайд №9
Описание слайда:

Слайд 10


Прямые, слайд №10
Описание слайда:

Слайд 11


Прямые, слайд №11
Описание слайда:

Слайд 12

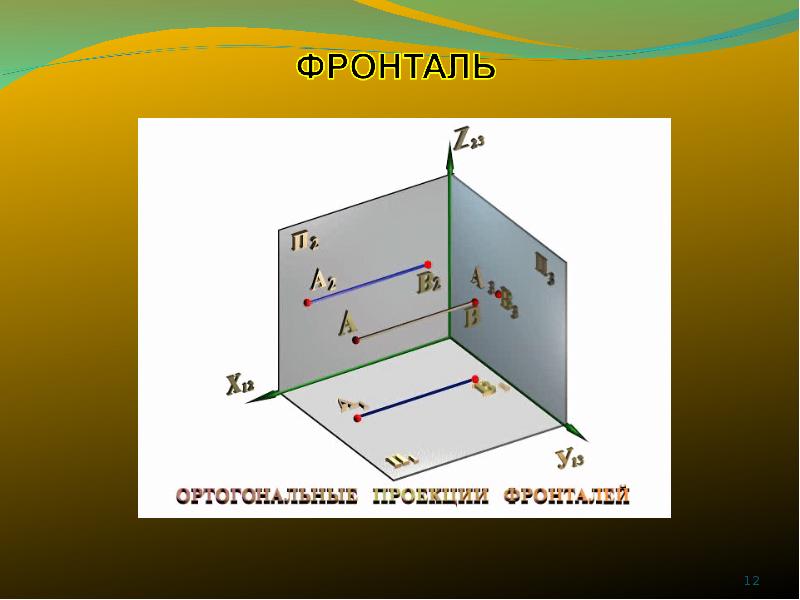

Прямые, слайд №12
Описание слайда:

Слайд 13


Прямые, слайд №13
Описание слайда:

Слайд 14


Прямые, слайд №14
Описание слайда:

Слайд 15


Прямые, слайд №15
Описание слайда:

Слайд 16


Прямые, слайд №16
Описание слайда:

Слайд 17


Прямые, слайд №17
Описание слайда:

Слайд 18


Прямые, слайд №18
Описание слайда:

Слайд 19


Прямые, слайд №19
Описание слайда:

Слайд 20


Прямые, слайд №20
Описание слайда:

Слайд 21


ФРОНТАЛЬНО-ПРОЕЦИРУЮЩАЯ ПРЯМАЯ
Описание слайда:
ФРОНТАЛЬНО-ПРОЕЦИРУЮЩАЯ ПРЯМАЯ

Слайд 22

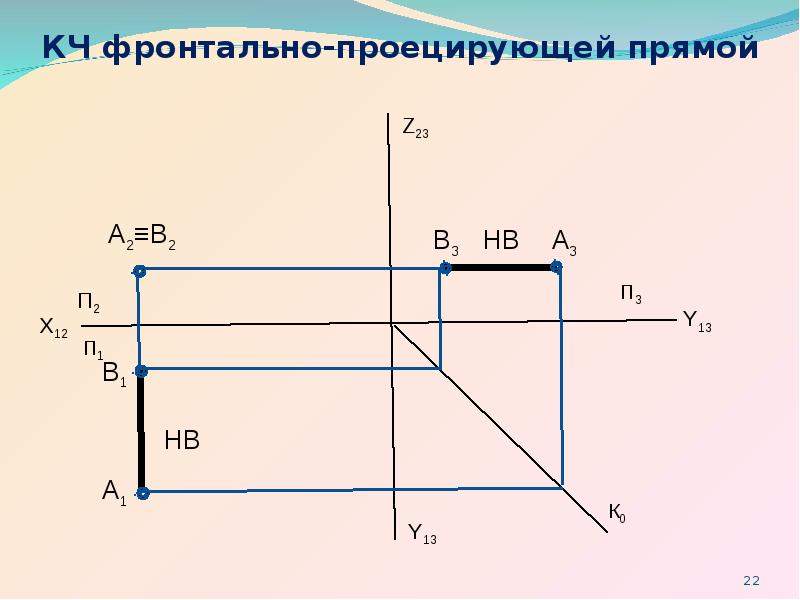

КЧ фронтально-проецирующей прямой
Описание слайда:
КЧ фронтально-проецирующей прямой

Слайд 23

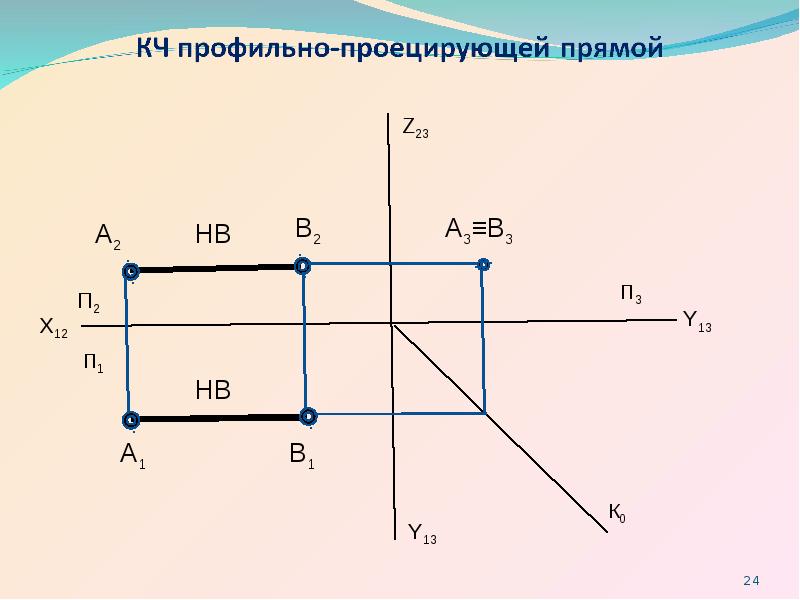

Профильно-проецирующая прямая Профильно-проецирующая - прямая, перпендикулярная профильной плоскости проекций.
Описание слайда:
Профильно-проецирующая прямая Профильно-проецирующая - прямая, перпендикулярная профильной плоскости проекций.

Слайд 24


Прямые, слайд №24
Описание слайда:

Слайд 25


Прямые, слайд №25
Описание слайда:

Слайд 26


Прямые, слайд №26
Описание слайда:

Слайд 27

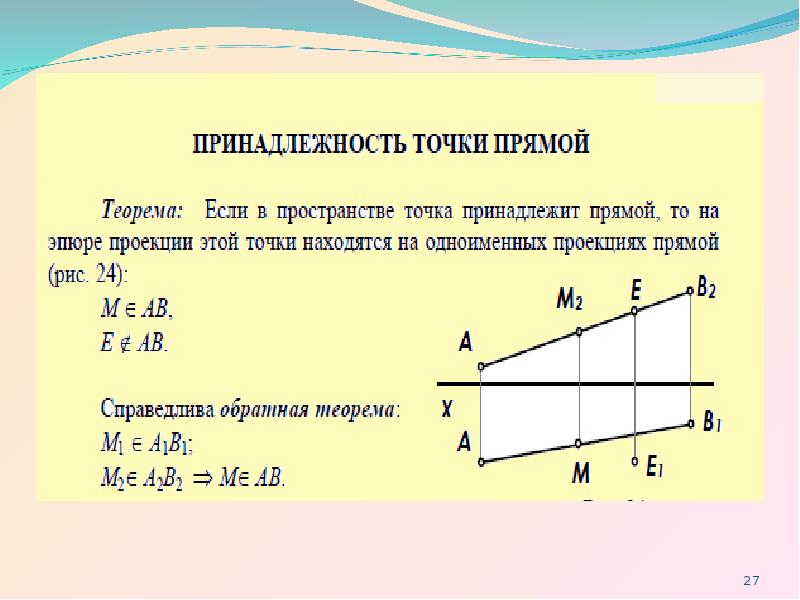

Прямые, слайд №27
Описание слайда:

Слайд 28


Прямые, слайд №28
Описание слайда:

Слайд 29

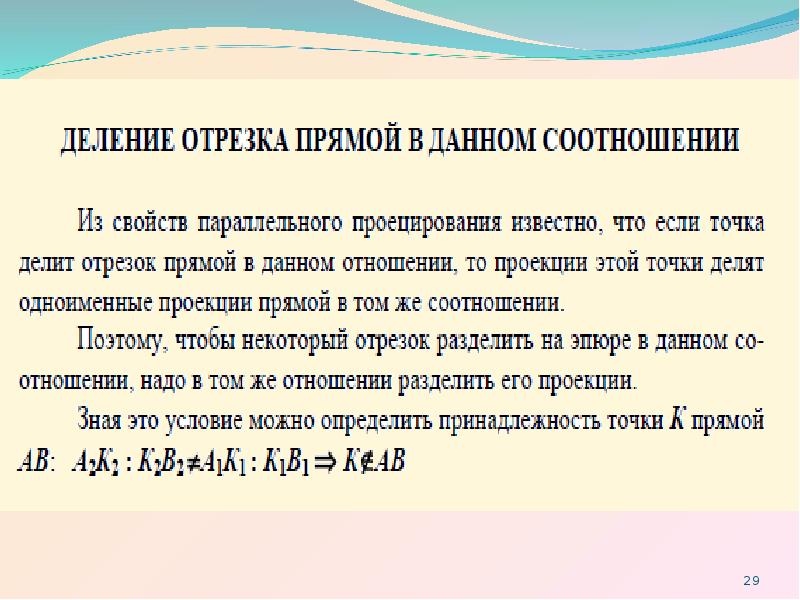

Прямые, слайд №29
Описание слайда:

Слайд 30


Прямые, слайд №30
Описание слайда:

Слайд 31


Прямые, слайд №31
Описание слайда:

Слайд 32


Прямые, слайд №32
Описание слайда:

Слайд 33

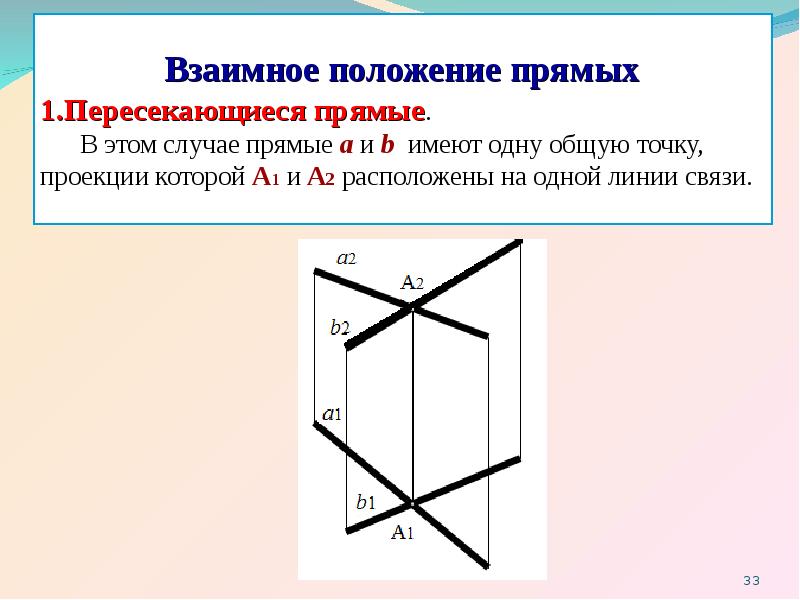

Прямые, слайд №33
Описание слайда:

Слайд 34


Прямые, слайд №34
Описание слайда:

Слайд 35


Прямые, слайд №35
Описание слайда:

Слайд 36


Прямые, слайд №36
Описание слайда:

Слайд 37


Прямые, слайд №37
Описание слайда:

Слайд 38

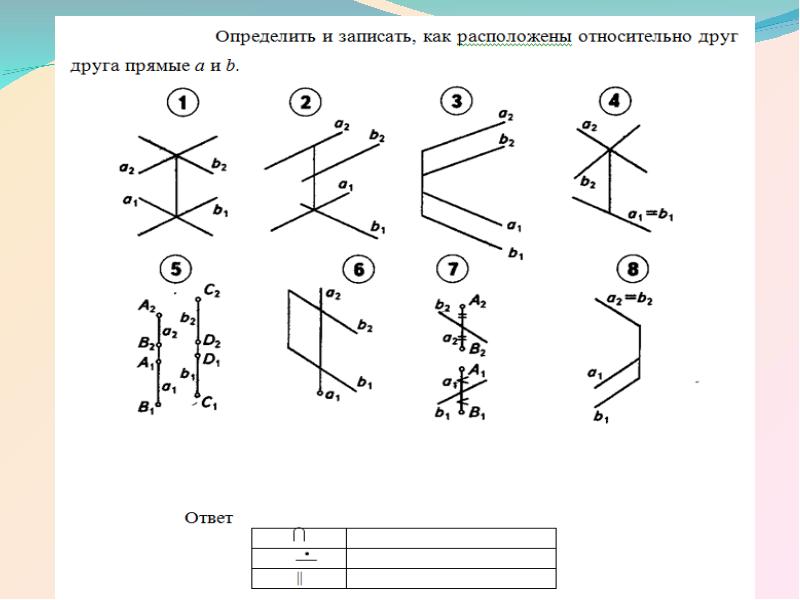

Прямые, слайд №38
Описание слайда:

Слайд 39


Прямые, слайд №39
Описание слайда:

Слайд 40


Прямые, слайд №40
Описание слайда:

Слайд 41


Взаимно перпендикулярные прямые Для того, чтобы прямой угол проецировался без искажения, необходимо и достаточно, чтобы одна его сторона была...
Описание слайда:
Взаимно перпендикулярные прямые Для того, чтобы прямой угол проецировался без искажения, необходимо и достаточно, чтобы одна его сторона была параллельна, а другая не перпендикулярна к плоскости проекций. Пусть сторона AB прямого угла ABC параллельна плоскости H. Требуется доказать, что проекция его: угол A'B'C' равен 90. Прямая АВ перпендикулярна плоскости , так как АВ перпендикулярна двум прямым этой плоскости BC и BB', проходящих через точку В. Прямая АВ и ее прекция А'В' две параллельные прямые, поэтому А'B' также перпендикулярна плоскости . Следовательно, A'B' перпендикулярна B'C'. Две взаимно перпендикулярные прямые (пересекающиеся или скрещивающиеся) тогда сохраняют свою перпендикулярность в горизонтальной проекции, если одна из этих прямых является горизонталью. Две взаимно перпендикулярные прямые сохраняют свою перпендикулярность во фронтальной проекции, если одна из них является фронталью.

Слайд 42


Прямые, слайд №42
Описание слайда:
