Вы можете ознакомиться и скачать презентацию на тему Расчет электростатических полей в вакууме. Доклад-сообщение содержит 17 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

ЭЛЕКТРОМАГНЕТИЗМ Лекция «Расчет электростатических полей в вакууме»

Слайд 2

Описание слайда:

Характеристики заряженных макротел Для характеристики (непрерывного) распределения заряда для макротел удобно пользоваться понятиями объемной [Кл/м3], поверхностной [Кл/м2] и линейной [Кл/м] плотности заряда:

Слайд 3

Описание слайда:

Расчет характеристик ЭП макротел в точке А в вакууме: случай 1, 2 Точка А лежит на продолжении оси стержня, на расстоянии а от его ближайшего конца

Слайд 4

Описание слайда:

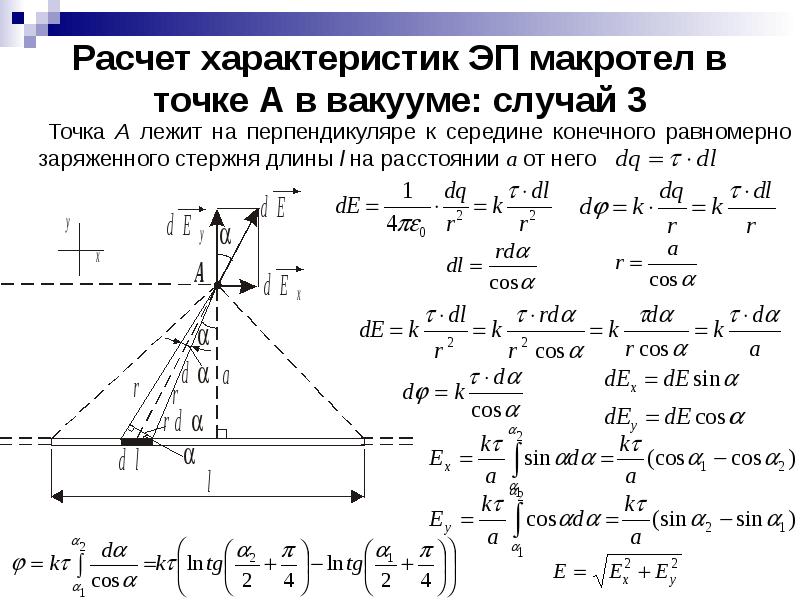

Расчет характеристик ЭП макротел в точке А в вакууме: случай 3 Точка А лежит на перпендикуляре к середине конечного равномерно заряженного стержня длины l на расстоянии а от него

Слайд 5

Описание слайда:

Расчет характеристик ЭП макротел в точке А в вакууме: случай 4 Точка А лежит на перпендикуляре к середине бесконечного равномерно заряженного стержня на расстоянии а от него

Слайд 6

Описание слайда:

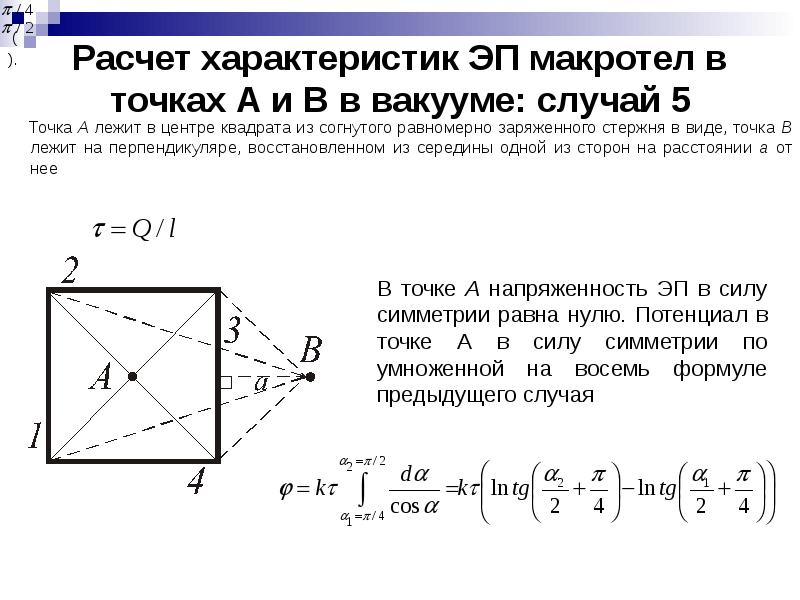

Расчет характеристик ЭП макротел в точках А и В в вакууме: случай 5 Точка А лежит в центре квадрата из согнутого равномерно заряженного стержня в виде, точка В лежит на перпендикуляре, восстановленном из середины одной из сторон на расстоянии а от нее

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

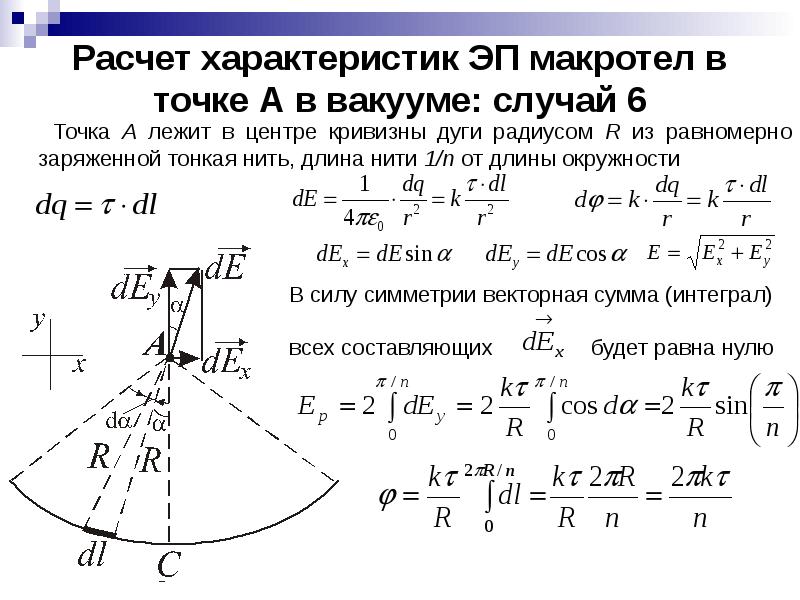

Расчет характеристик ЭП макротел в точке А в вакууме: случай 6 Точка А лежит в центре кривизны дуги радиусом R из равномерно заряженной тонкая нить, длина нити 1/n от длины окружности

Слайд 9

Описание слайда:

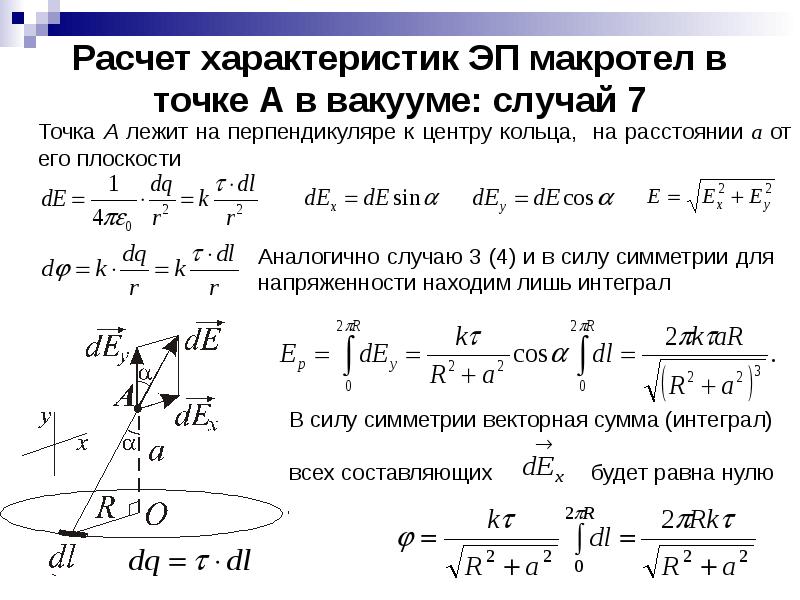

Расчет характеристик ЭП макротел в точке А в вакууме: случай 7 Точка А лежит на перпендикуляре к центру кольца, на расстоянии а от его плоскости

Слайд 10

Описание слайда:

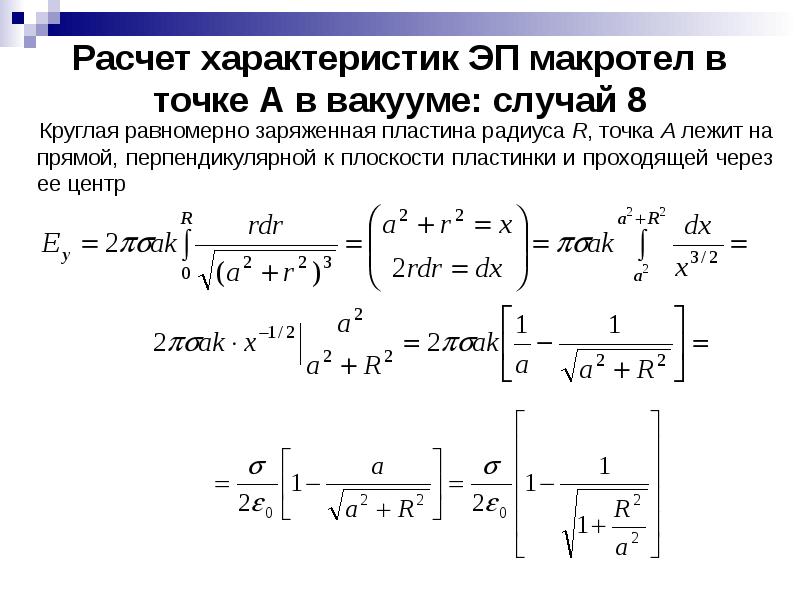

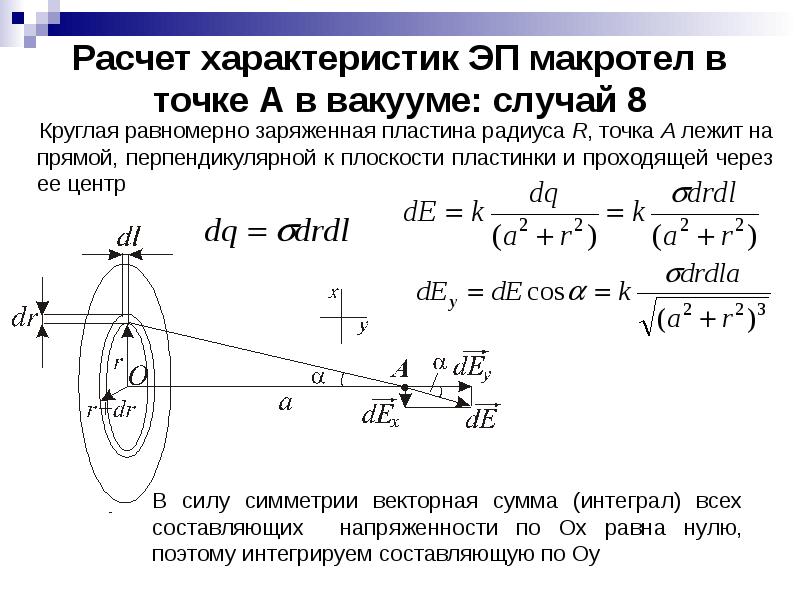

Расчет характеристик ЭП макротел в точке А в вакууме: случай 8 Круглая равномерно заряженная пластина радиуса R, точка А лежит на прямой, перпендикулярной к плоскости пластинки и проходящей через ее центр

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

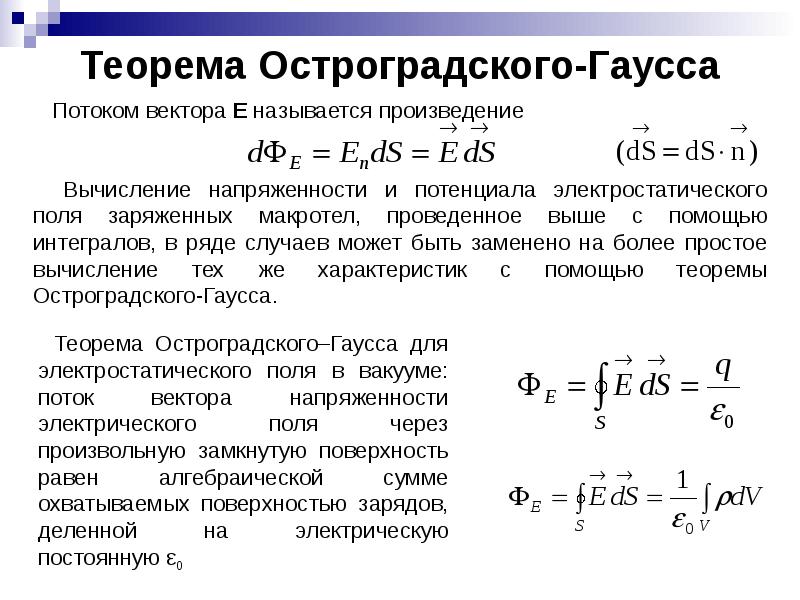

Теорема Остроградского-Гаусса Потоком вектора Е называется произведение

Слайд 13

Описание слайда:

Расчет характеристик ЭП макротел с помощью теоремы Остроградского-Гаусса: случай 1 Случай бесконечного равномерно заряженного тонкого стержня (нити, проволоки, цилиндра радиусом R). Замкнутой поверхностью простейшей формы, охватывающей все заряженное тело, является цилиндр радиуса r>R.

Слайд 14

Описание слайда:

Расчет характеристик ЭП макротел с помощью теоремы Остроградского-Гаусса: случай 2 (3) Случай бесконечной равномерно заряженной плоскости или пластины (двух пластин – конденсатора). Замкнутой поверхностью простейшей формы, охватывающей всю плоскость, является параллелепипед с основанием «плоскость» и высотой

Слайд 15

Описание слайда:

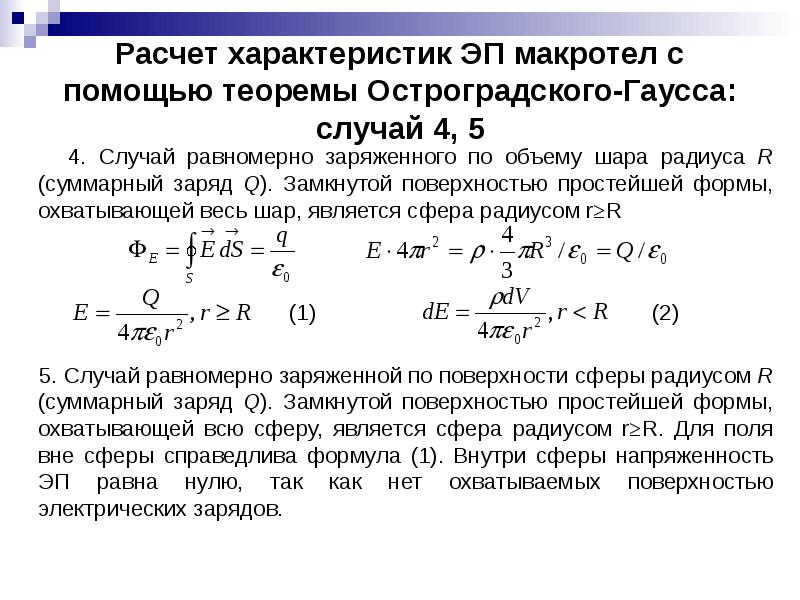

Расчет характеристик ЭП макротел с помощью теоремы Остроградского-Гаусса: случай 4, 5 4. Случай равномерно заряженного по объему шара радиуса R (суммарный заряд Q). Замкнутой поверхностью простейшей формы, охватывающей весь шар, является сфера радиусом r≥R

Слайд 16

Описание слайда:

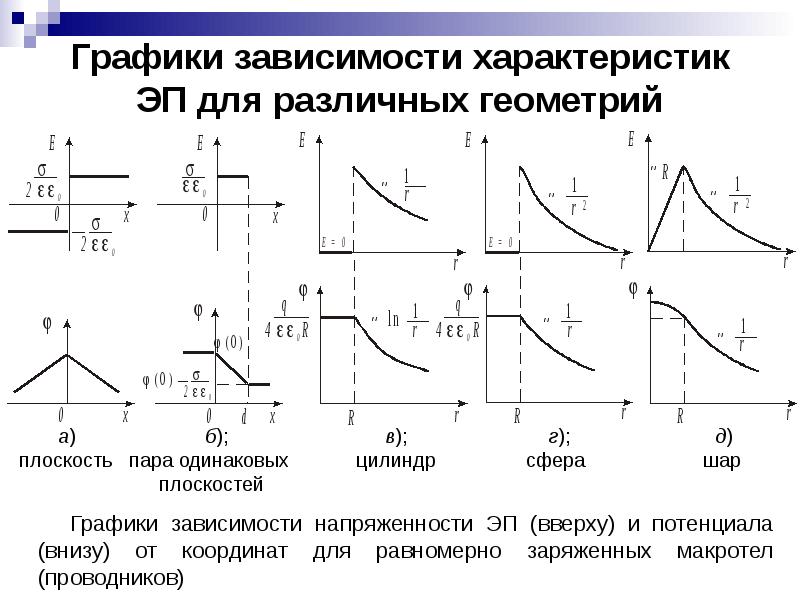

Графики зависимости характеристик ЭП для различных геометрий Графики зависимости напряженности ЭП (вверху) и потенциала (внизу) от координат для равномерно заряженных макротел (проводников)
