Вы можете ознакомиться и скачать презентацию на тему Расчет и проектирование автоматической установки пожарной сигнализации в МБОУ «Павловская СОШ». Доклад-сообщение содержит 11 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

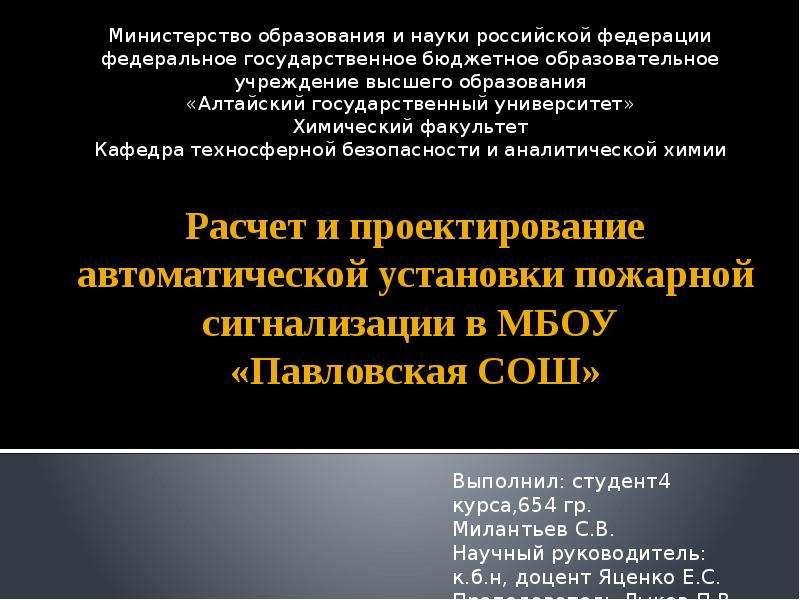

Расчет и проектирование автоматической установки пожарной сигнализации в МБОУ «Павловская СОШ» Министерство образования и науки российской федерации федеральное государственное бюджетное образовательное учреждение высшего образования «Алтайский государственный университет» Химический факультет Кафедра техносферной безопасности и аналитической химии

Слайд 2

Описание слайда:

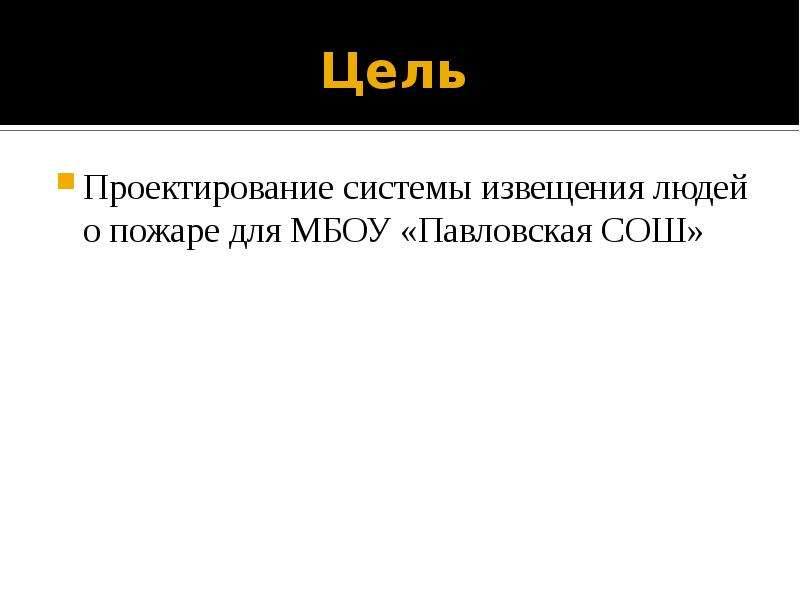

Цель Проектирование системы извещения людей о пожаре для МБОУ «Павловская СОШ»

Слайд 3

Описание слайда:

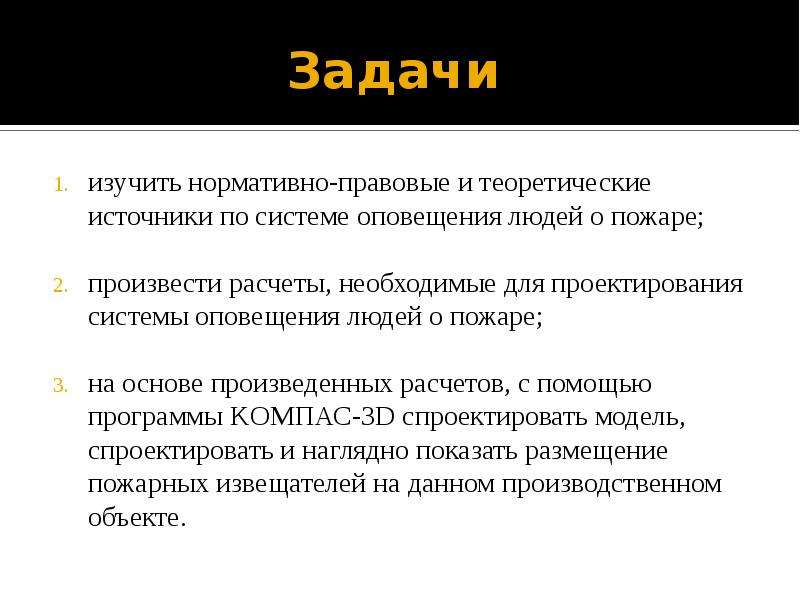

Задачи изучить нормативно-правовые и теоретические источники по системе оповещения людей о пожаре; произвести расчеты, необходимые для проектирования системы оповещения людей о пожаре; на основе произведенных расчетов, с помощью программы KOMПАС-3D спроектировать модель, спроектировать и наглядно показать размещение пожарных извещателей на данном производственном объекте.

Слайд 4

Описание слайда:

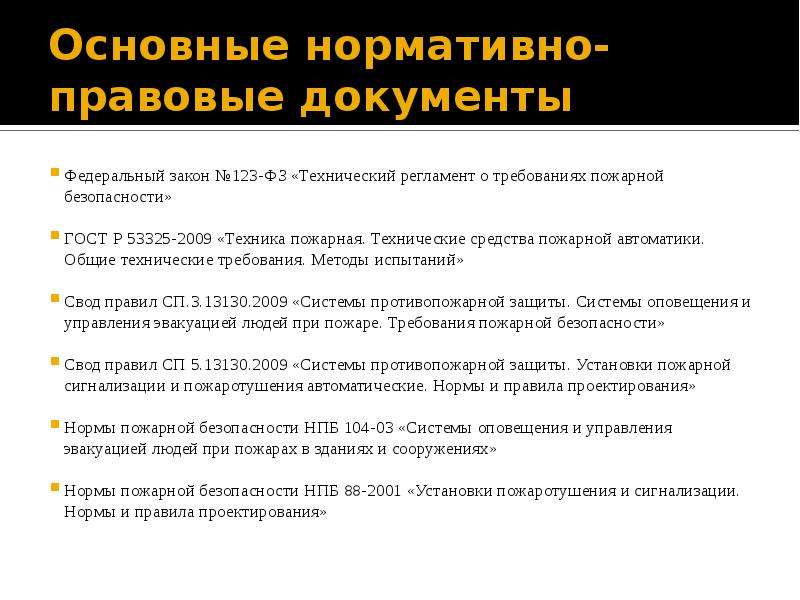

Основные нормативно-правовые документы Федеральный закон №123-ФЗ «Технический регламент о требованиях пожарной безопасности» ГОСТ Р 53325-2009 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования. Методы испытаний» Свод правил СП.3.13130.2009 «Системы противопожарной защиты. Системы оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности» Свод правил СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования» Нормы пожарной безопасности НПБ 104-03 «Системы оповещения и управления эвакуацией людей при пожарах в зданиях и сооружениях» Нормы пожарной безопасности НПБ 88-2001 «Установки пожаротушения и сигнализации. Нормы и правила проектирования»

Слайд 5

Описание слайда:

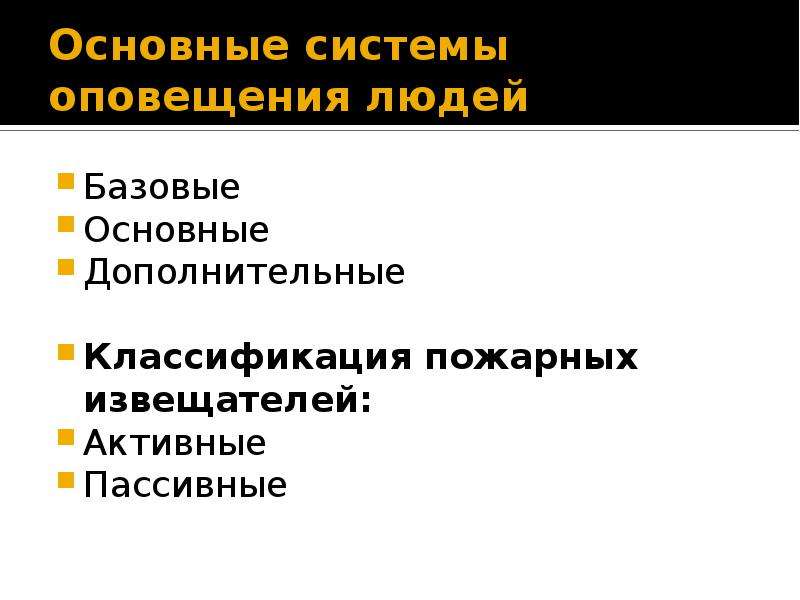

Основные системы оповещения людей Базовые Основные Дополнительные Классификация пожарных извещателей: Активные Пассивные

Слайд 6

Описание слайда:

Инженерная характеристика МБОУ «Павловская СОШ»

Слайд 7

Описание слайда:

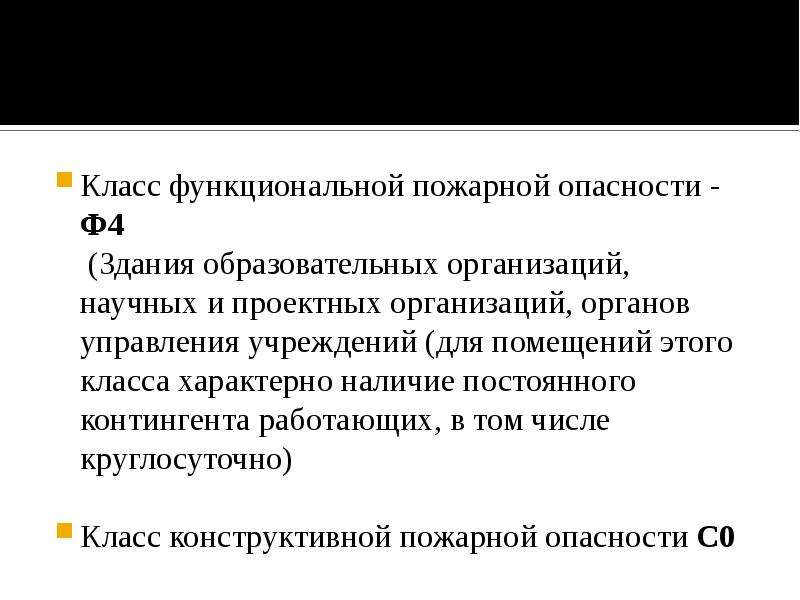

Класс функциональной пожарной опасности - Ф4 (Здания образовательных организаций, научных и проектных организаций, органов управления учреждений (для помещений этого класса характерно наличие постоянного контингента работающих, в том числе круглосуточно) Класс конструктивной пожарной опасности С0

Слайд 8

Описание слайда:

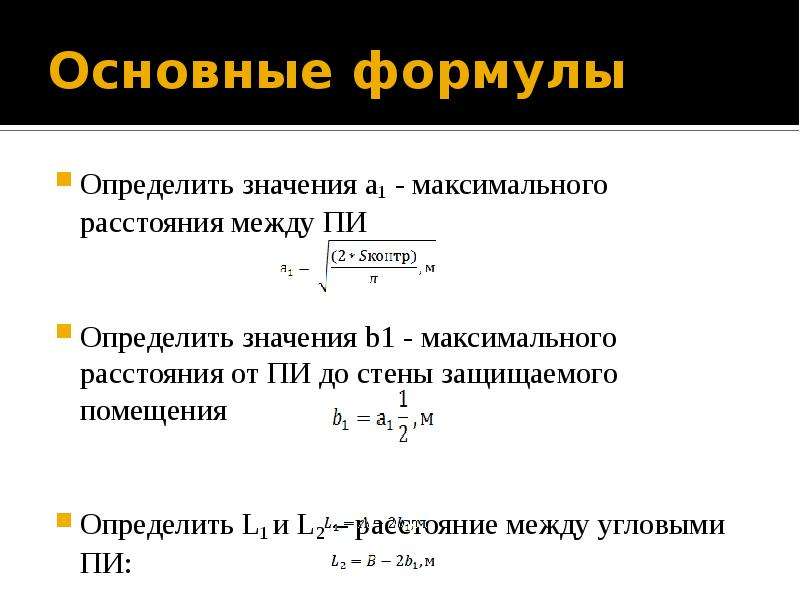

Основные формулы Определить значения а1 - максимального расстояния между ПИ Определить значения b1 - максимального расстояния от ПИ до стены защищаемого помещения Определить L1 и L2 – расстояние между угловыми ПИ:

Слайд 9

Описание слайда:

Определить М – количество промежутков между рядам Определить N - количество промежутков между ПИ в ряду Определить расстояние между ПИ в ряду n: Определить расстояние между рядами m:
