Слайд 1

Описание слайда:

Расчет и ранжирование производственных рисков в ООО «Газпром трансгаз Томск» Группа: 4П002 Толстов Владимир Николаевич Руководитель: Бородин Ю.В. к.т.н., доцент каф. ЭБЖ

Слайд 2

Описание слайда:

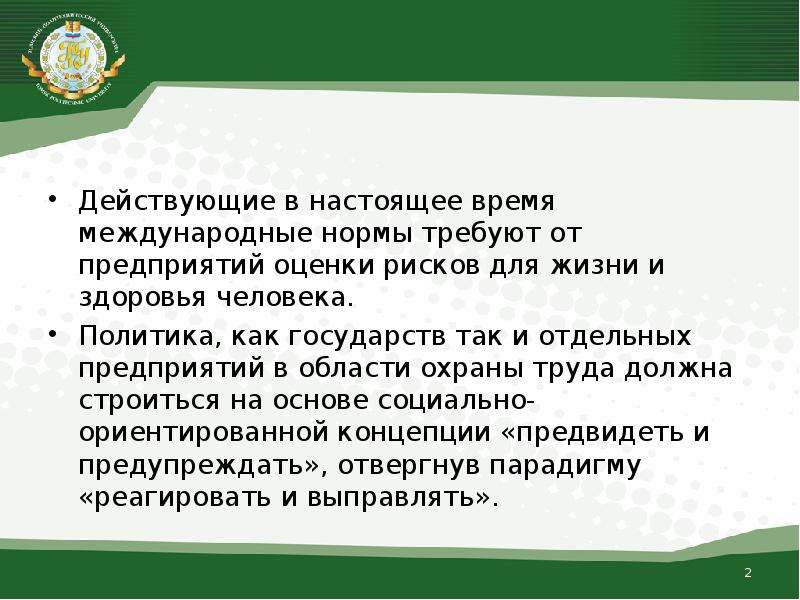

Действующие в настоящее время международные нормы требуют от предприятий оценки рисков для жизни и здоровья человека. Политика, как государств так и отдельных предприятий в области охраны труда должна строиться на основе социально-ориентированной концепции «предвидеть и предупреждать», отвергнув парадигму «реагировать и выправлять».

Слайд 3

Описание слайда:

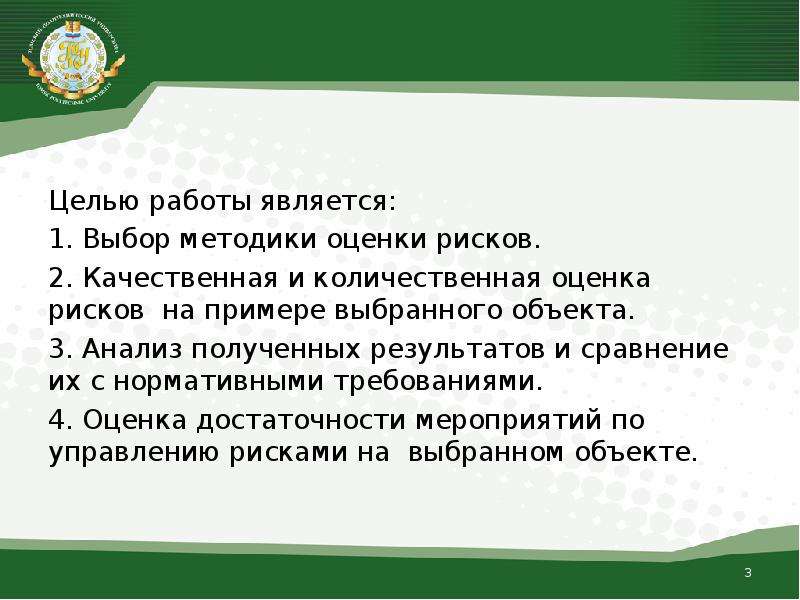

Целью работы является: 1. Выбор методики оценки рисков. 2. Качественная и количественная оценка рисков на примере выбранного объекта. 3. Анализ полученных результатов и сравнение их с нормативными требованиями. 4. Оценка достаточности мероприятий по управлению рисками на выбранном объекте.

Слайд 4

Описание слайда:

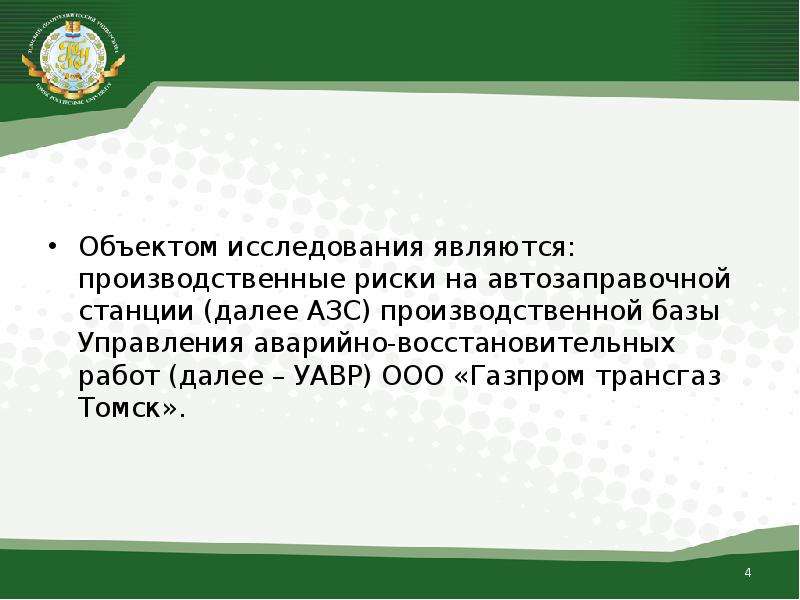

Объектом исследования являются: производственные риски на автозаправочной станции (далее АЗС) производственной базы Управления аварийно-восстановительных работ (далее – УАВР) ООО «Газпром трансгаз Томск».

Слайд 5

Описание слайда:

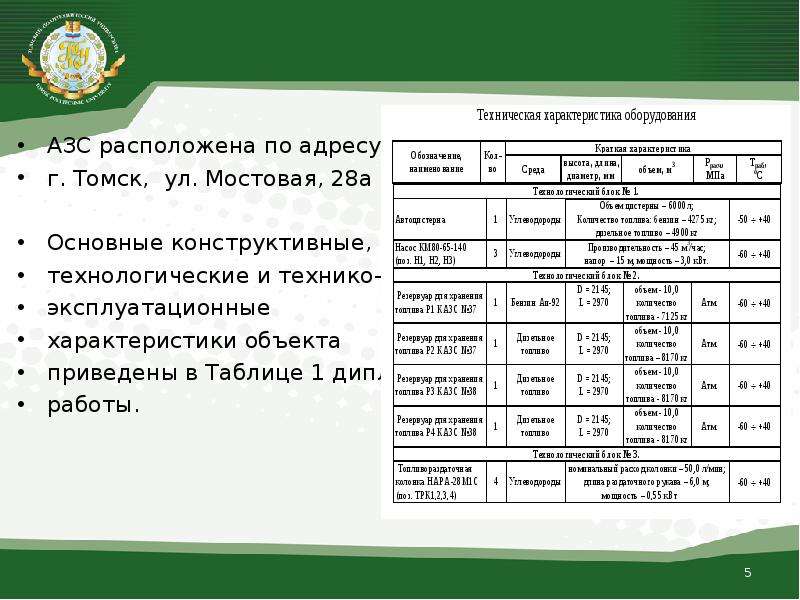

АЗС расположена по адресу г. Томск, ул. Мостовая, 28а Основные конструктивные, технологические и технико- эксплуатационные характеристики объекта приведены в Таблице 1 дипломной работы.

Слайд 6

Описание слайда:

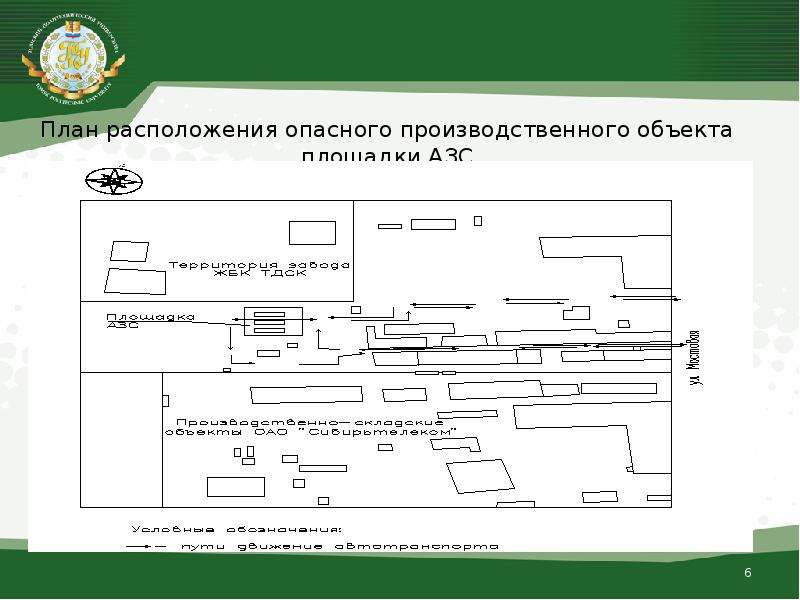

План расположения опасного производственного объекта площадки АЗС

Слайд 7

Описание слайда:

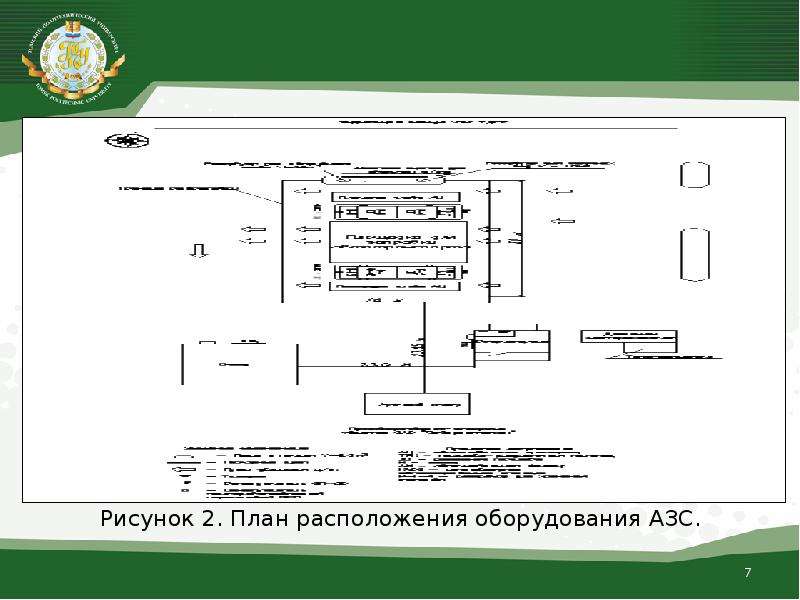

Рисунок 2. План расположения оборудования АЗС.

Слайд 8

Описание слайда:

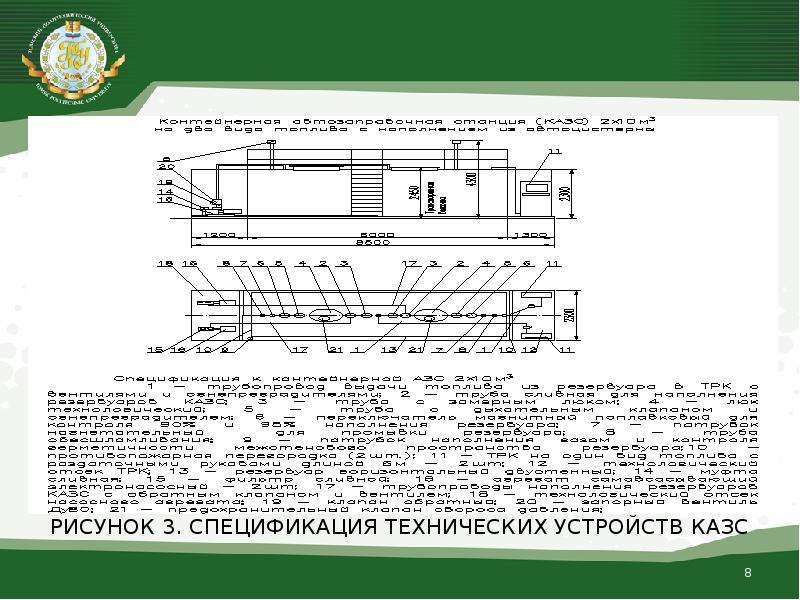

РИСУНОК 3. СПЕЦИФИКАЦИЯ ТЕХНИЧЕСКИХ УСТРОЙСТВ КАЗС

Слайд 9

Описание слайда:

РИСУНОК 4. ТЕХНОЛОГИЧЕСКАЯ СХЕМА КАЗС (ЗАВ. №37)

Слайд 10

Описание слайда:

РИСУНОК 5. ТЕХНОЛОГИЧЕСКАЯ СХЕМА КАЗС (ЗАВ. №38)

Слайд 11

Описание слайда:

Проведен анализ аварий с использованием нефтепродуктов, анализ основных причин произошедших аварий. Статистика аварий, произошедших в резервуарных парках хранения нефтепродуктов и на площадках АЗС, показывает, что возможны следующие причины возникновения и развития аварий: – взрывы в газовом пространстве резервуаров; – пожары в резервуарах и на открытых площадках; – пожары от разлива легковоспламеняющихся и горючих жидкостей; – гидродинамическая волна прорыва при мгновенном раскрытии резервуара.

Слайд 12

Описание слайда:

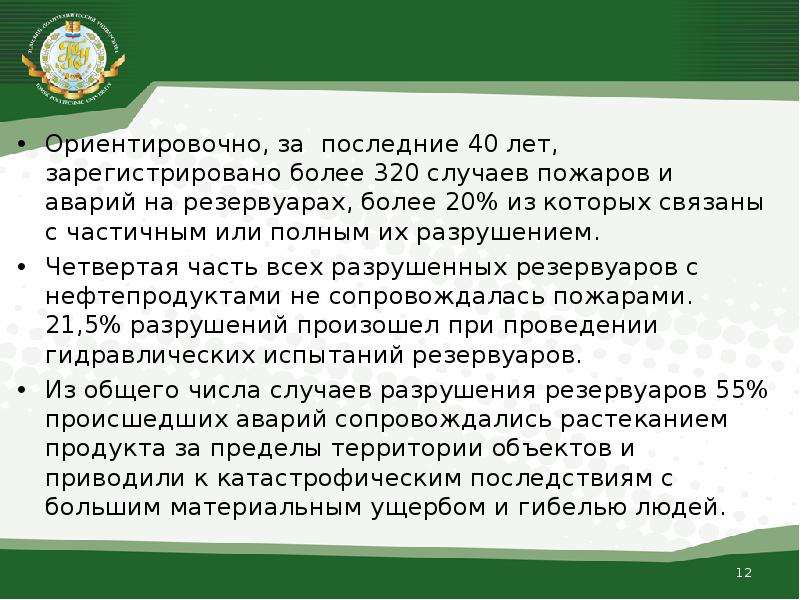

Ориентировочно, за последние 40 лет, зарегистрировано более 320 случаев пожаров и аварий на резервуарах, более 20% из которых связаны с частичным или полным их разрушением. Четвертая часть всех разрушенных резервуаров с нефтепродуктами не сопровождалась пожарами. 21,5% разрушений произошел при проведении гидравлических испытаний резервуаров. Из общего числа случаев разрушения резервуаров 55% происшедших аварий сопровождались растеканием продукта за пределы территории объектов и приводили к катастрофическим последствиям с большим материальным ущербом и гибелью людей.

Слайд 13

Описание слайда:

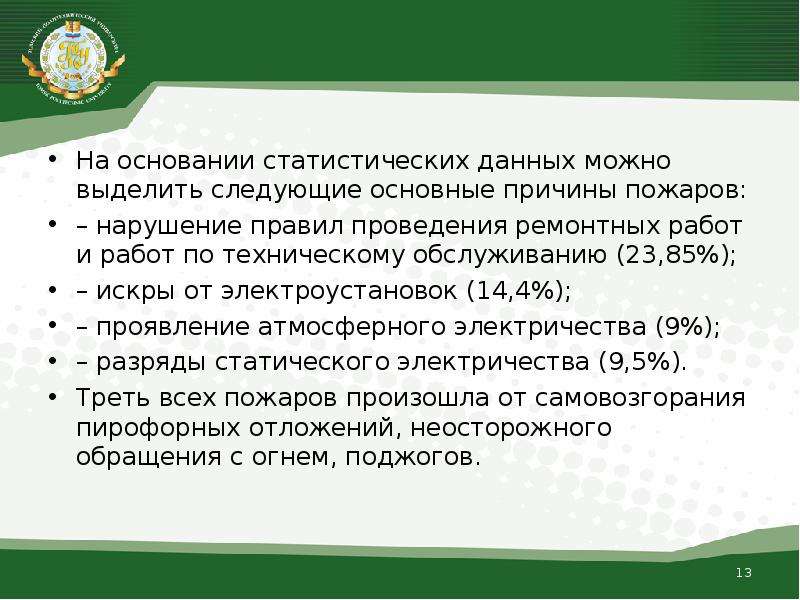

На основании статистических данных можно выделить следующие основные причины пожаров: – нарушение правил проведения ремонтных работ и работ по техническому обслуживанию (23,85%); – искры от электроустановок (14,4%); – проявление атмосферного электричества (9%); – разряды статического электричества (9,5%). Треть всех пожаров произошла от самовозгорания пирофорных отложений, неосторожного обращения с огнем, поджогов.

Слайд 14

Описание слайда:

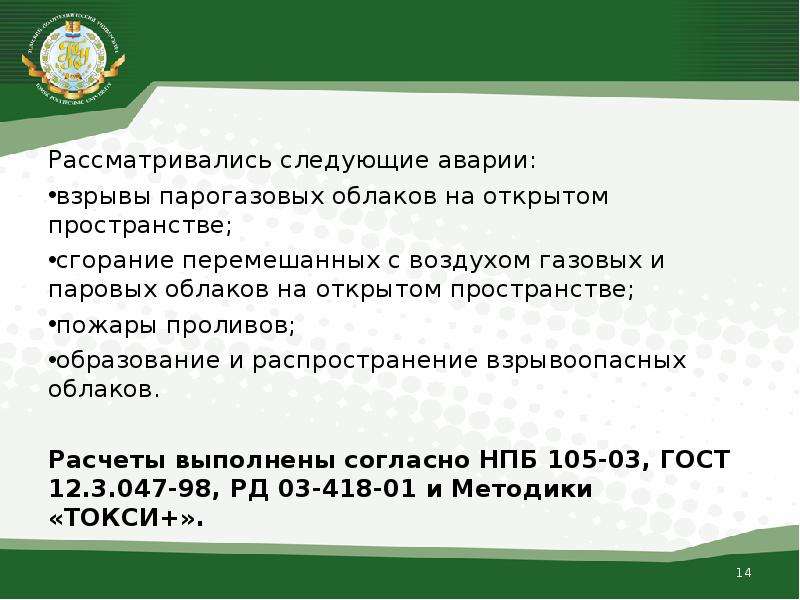

Рассматривались следующие аварии: взрывы парогазовых облаков на открытом пространстве; сгорание перемешанных с воздухом газовых и паровых облаков на открытом пространстве; пожары проливов; образование и распространение взрывоопасных облаков. Расчеты выполнены согласно НПБ 105-03, ГОСТ 12.3.047-98, РД 03-418-01 и Методики «ТОКСИ+».

Слайд 15

Описание слайда:

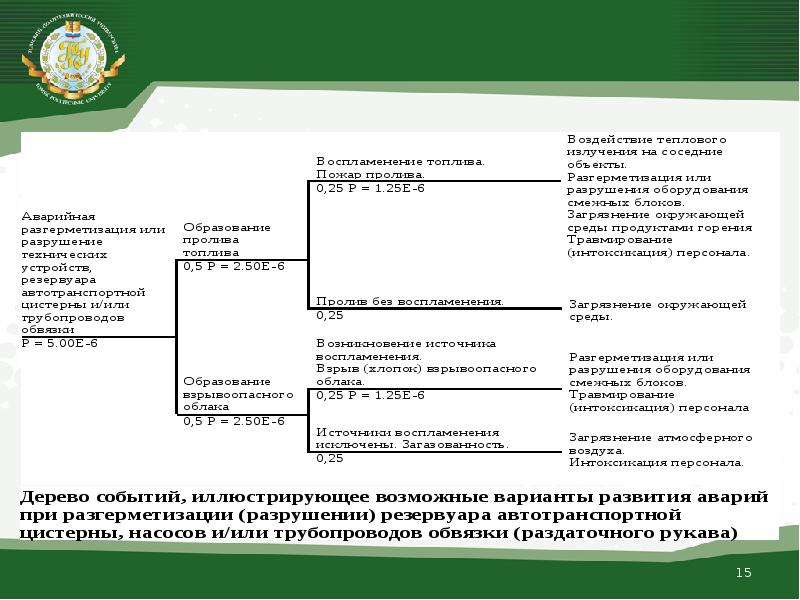

Слайд 16

Описание слайда:

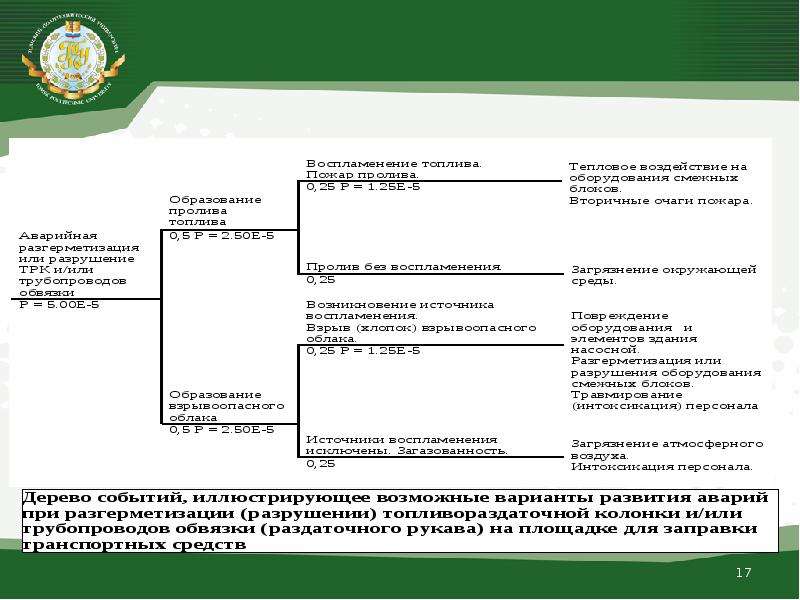

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

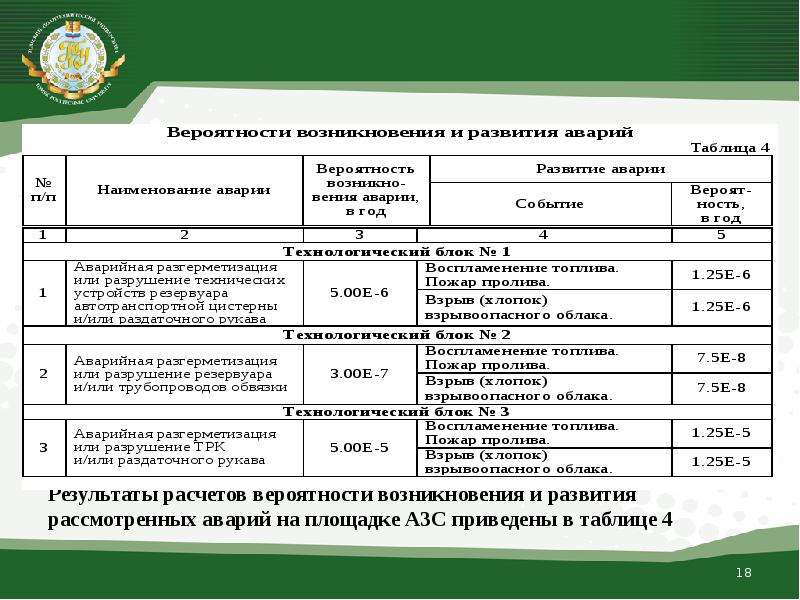

Результаты расчетов вероятности возникновения и развития рассмотренных аварий на площадке АЗС приведены в таблице 4

Слайд 19

Описание слайда:

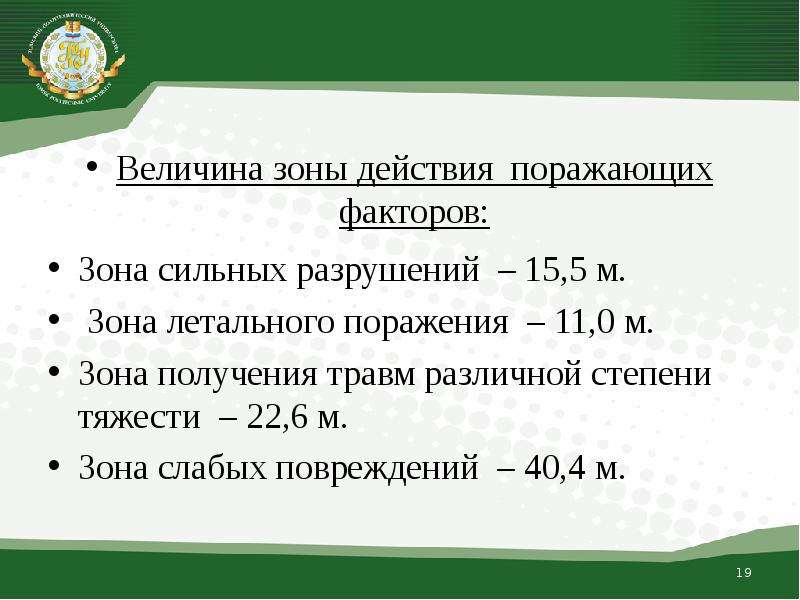

Величина зоны действия поражающих факторов: Зона сильных разрушений – 15,5 м. Зона летального поражения – 11,0 м. Зона получения травм различной степени тяжести – 22,6 м. Зона слабых повреждений – 40,4 м.

Слайд 20

Описание слайда:

выводы На площадке АЗС УАВР ООО «Газпром трансгаз Томск» выделено и проанализировано 3 технологических блока. На блоках возможны аварии с разгерметизацией и разрушением оборудования уровней «А» и «Б». Наиболее опасным по последствиям является блок №2: при разгерметизации контейнера с резервуаром для хранения бензина Аи-92 (КХТ №37, поз. Р1), в зависимости от уровня налива, возможно образование наибольшего взрывопожароопасного облака и наибольший разлив пожароопасного топлива. Диапазон реализации наиболее вероятных аварий составляет от 1,25х10-5 до 7,5х10-8. В целом, существующие меры по предотвращению возникновения и развития аварий и средства локализации аварийных ситуаций и аварий являются достаточными.
