Вы можете ознакомиться и скачать презентацию на тему Расчёт корреляционных функций и свёртки дискретных сигналов. Доклад-сообщение содержит 36 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

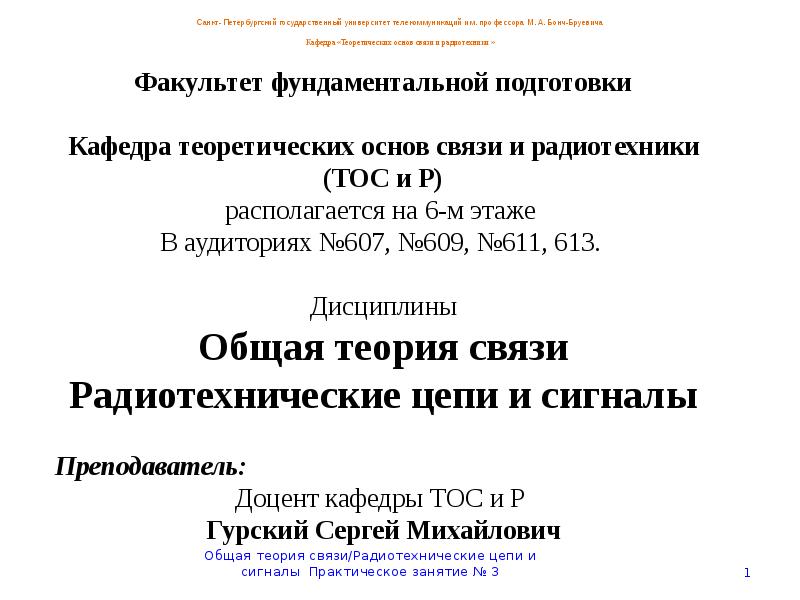

Слайд 1

Описание слайда:

Санкт- Петербургский государственный университет телекоммуникаций им. профессора М. А. Бонч-Бруевича Кафедра «Теоретических основ связи и радиотехники»

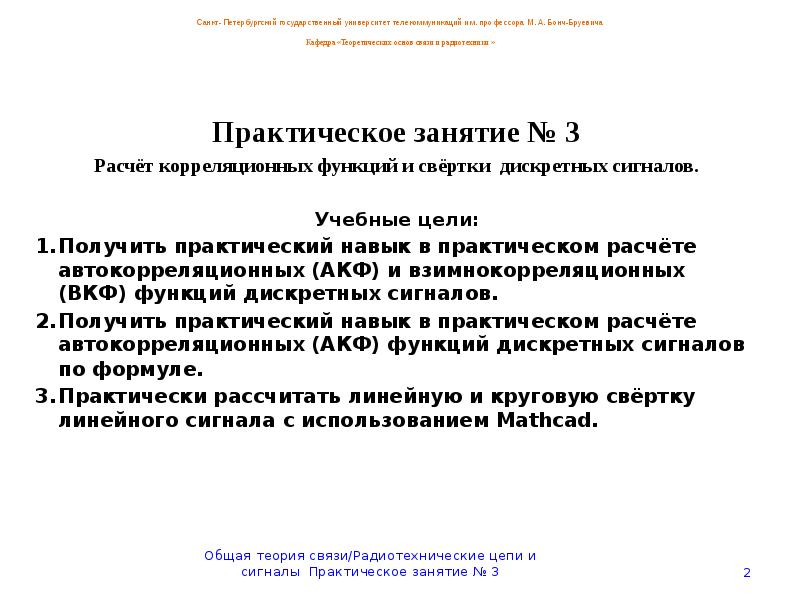

Слайд 2

Описание слайда:

Санкт- Петербургский государственный университет телекоммуникаций им. профессора М. А. Бонч-Бруевича Кафедра «Теоретических основ связи и радиотехники» Практическое занятие № 3 Расчёт корреляционных функций и свёртки дискретных сигналов. Учебные цели: Получить практический навык в практическом расчёте автокорреляционных (АКФ) и взимнокорреляционных (ВКФ) функций дискретных сигналов. Получить практический навык в практическом расчёте автокорреляционных (АКФ) функций дискретных сигналов по формуле. Практически рассчитать линейную и круговую свёртку линейного сигнала с использованием Mathcad.

Слайд 3

Описание слайда:

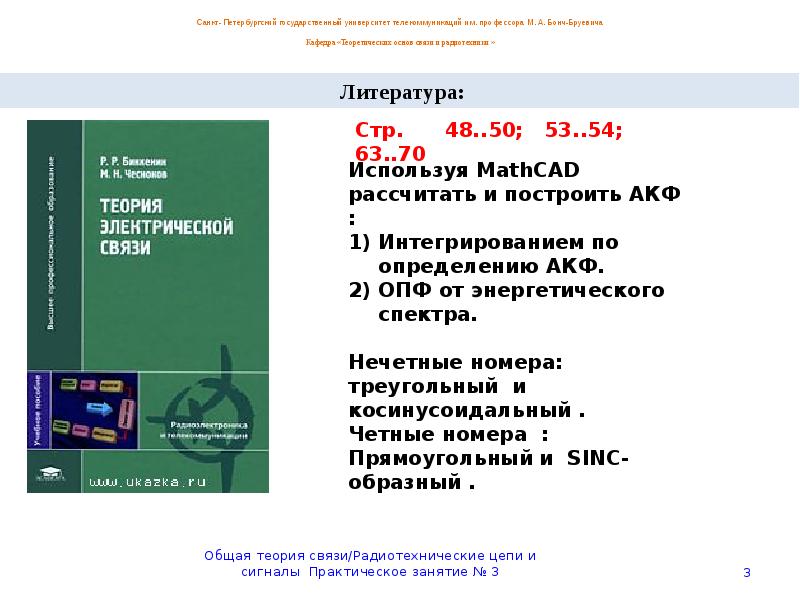

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

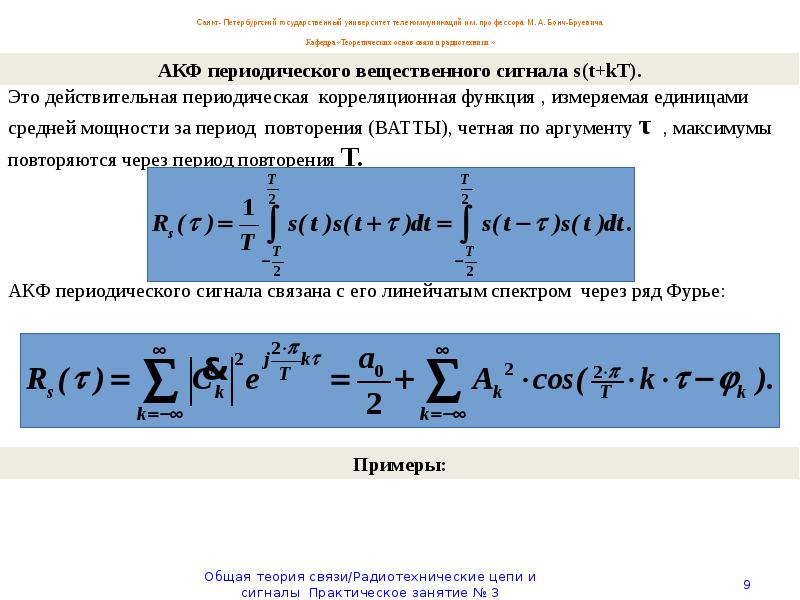

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Свойства свертки

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Сигналы (коды) Баркера

Слайд 21

Описание слайда:

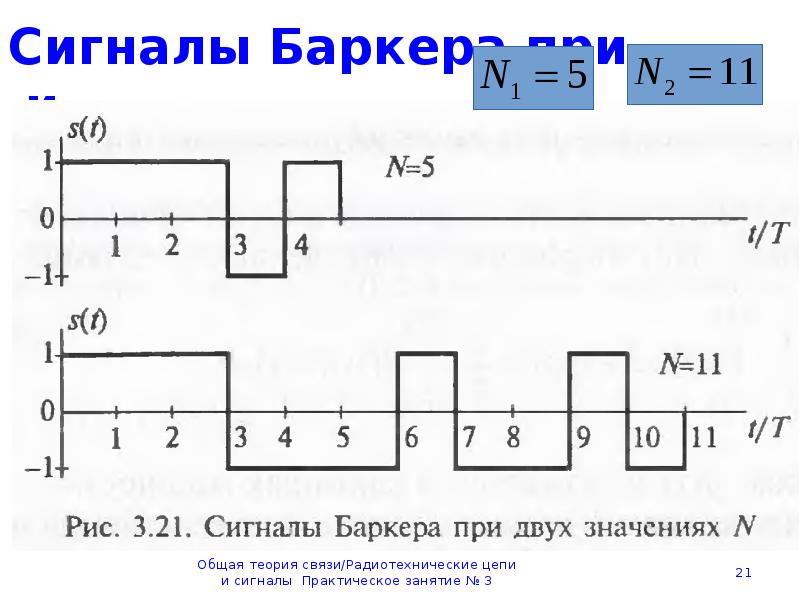

Сигналы Баркера при и

Слайд 22

Описание слайда:

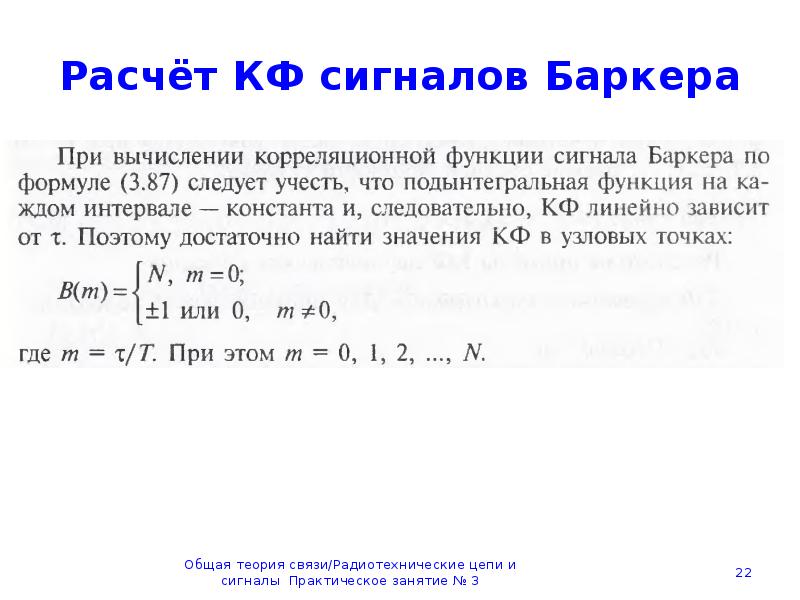

Расчёт КФ сигналов Баркера

Слайд 23

Описание слайда:

АКФ действительного сигнала

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

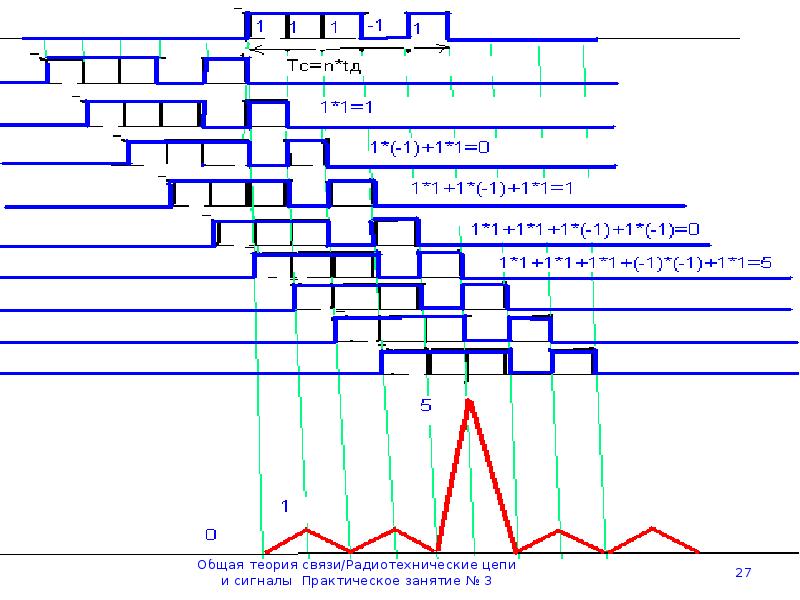

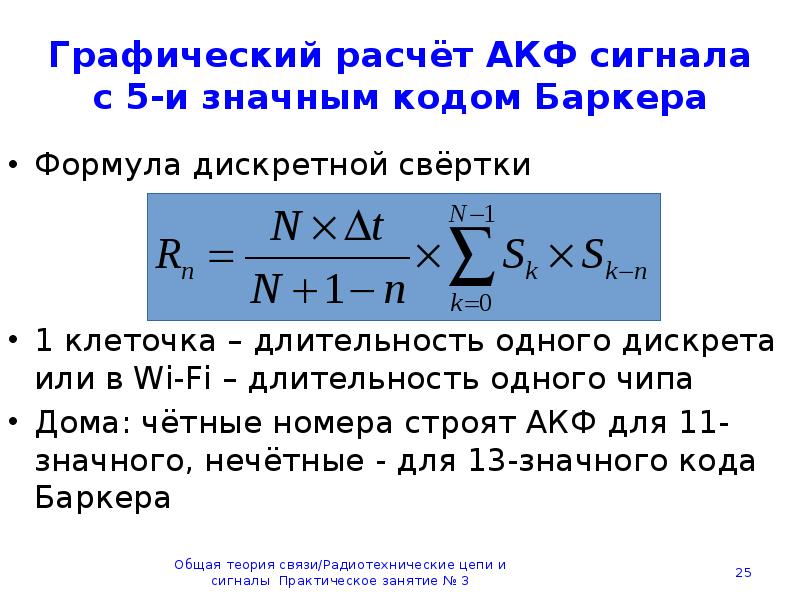

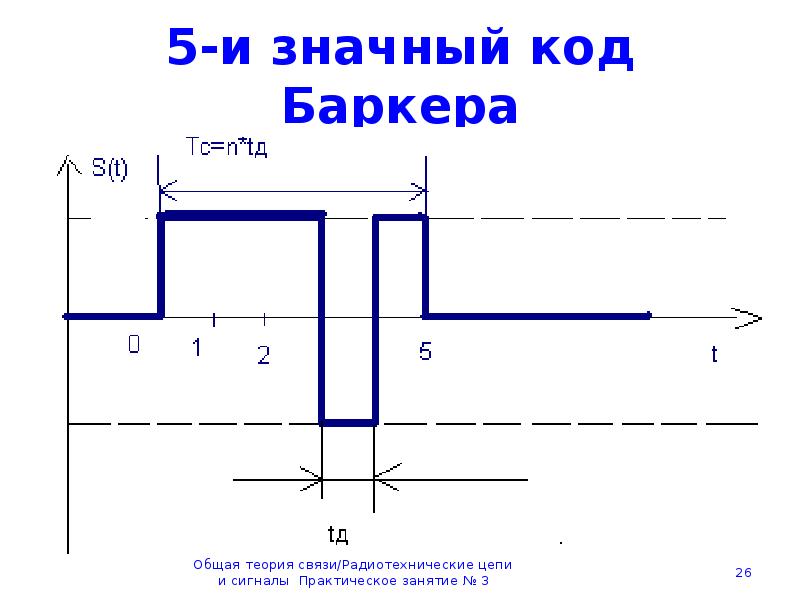

Графический расчёт АКФ сигнала с 5-и значным кодом Баркера Формула дискретной свёртки 1 клеточка – длительность одного дискрета или в Wi-Fi – длительность одного чипа Дома: чётные номера строят АКФ для 11-значного, нечётные - для 13-значного кода Баркера
