Разработка базы для информационной системы брикетировочного цеха завода «Эковер» по утилизации отходов минераловатного производства Студент: Мт-47053 группы, Воробьёва А.А. Руководитель: Лавров В.В., доцент, к.т.н.

Слайд 2

Описание слайда:

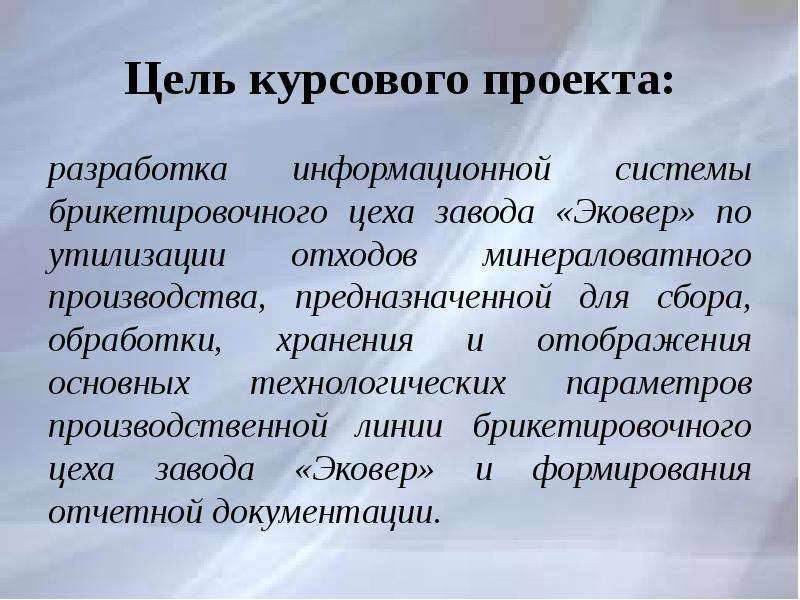

Цель курсового проекта: разработка информационной системы брикетировочного цеха завода «Эковер» по утилизации отходов минераловатного производства, предназначенной для сбора, обработки, хранения и отображения основных технологических параметров производственной линии брикетировочного цеха завода «Эковер» и формирования отчетной документации.

Слайд 3

Описание слайда:

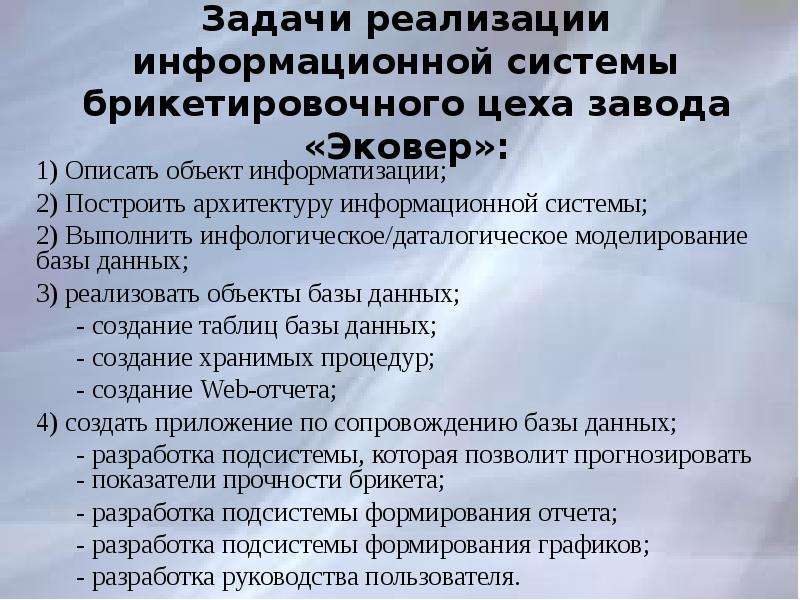

Задачи реализации информационной системы брикетировочного цеха завода «Эковер»: 1) Описать объект информатизации; 2) Построить архитектуру информационной системы; 2) Выполнить инфологическое/даталогическое моделирование базы данных; 3) реализовать объекты базы данных; - создание таблиц базы данных; - создание хранимых процедур; - создание Web-отчета; 4) создать приложение по сопровождению базы данных; - разработка подсистемы, которая позволит прогнозировать - показатели прочности брикета; - разработка подсистемы формирования отчета; - разработка подсистемы формирования графиков; - разработка руководства пользователя.

Слайд 4

Описание слайда:

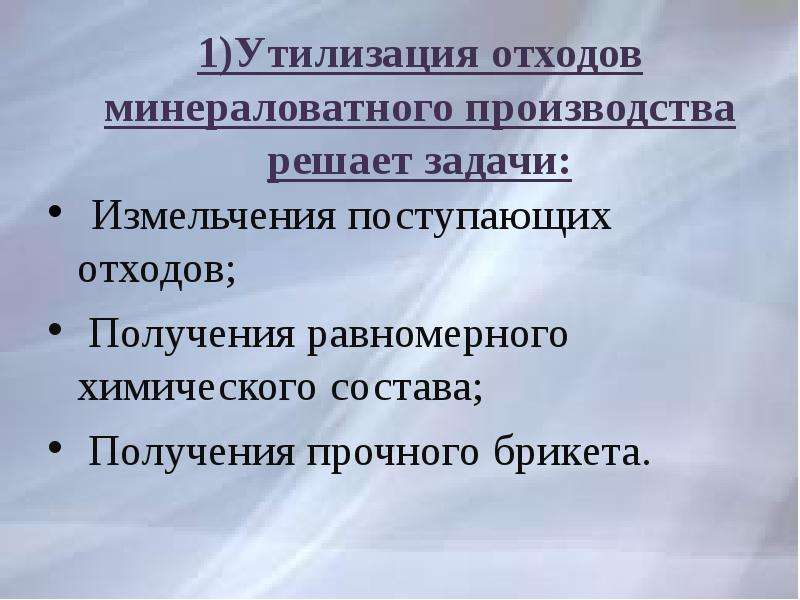

1)Утилизация отходов минераловатного производства решает задачи: Измельчения поступающих отходов; Получения равномерного химического состава; Получения прочного брикета.

Слайд 5

Описание слайда:

ОПИСАНИЕ ТЕХНОЛОГИИ ПОЛУЧЕНИЯ СЫРЫХ БРИКЕТОВ Технологическая схема производства сырых брикетов: 1 - дробилка ГМВ-1; 2-дробилка ГМВ-2; 3 - сборный транспортер с магнитной сепарацией: 4 - бегуны; 5 - шнековый транспортер; 6 - элеватор; 7- бункер - накопитель; 8 - бункер для хранения добавок; 9 - сборный траспортер; 10 - шнековый смеситель; 11 - вертикальный смеситель; 12 - расходный бункер пресса; 13-пресс; 14 - грохот; 15 - сушильная камера; 16 - топки; 17 - разгрузка готовых брикетов; 18 –циклон.

Слайд 6

Описание слайда:

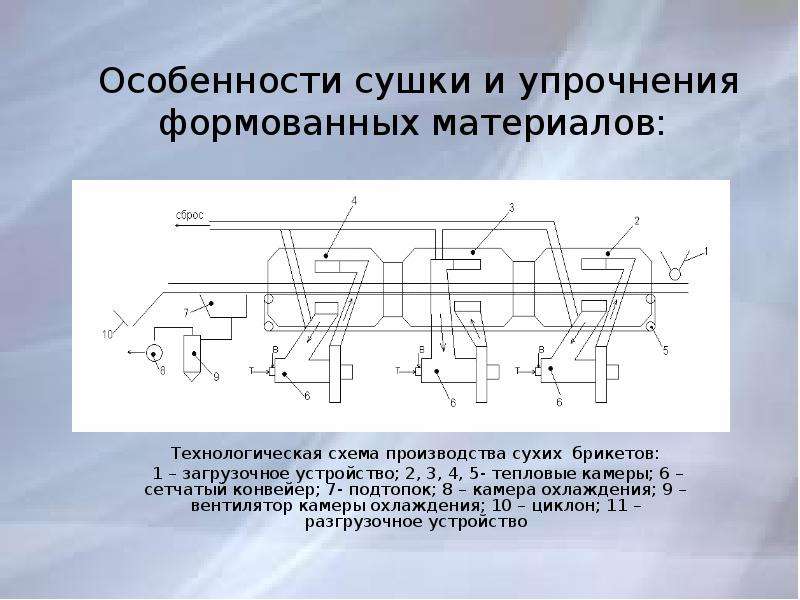

Особенности сушки и упрочнения формованных материалов: Технологическая схема производства сухих брикетов: 1 – загрузочное устройство; 2, 3, 4, 5- тепловые камеры; 6 – сетчатый конвейер; 7- подтопок; 8 – камера охлаждения; 9 – вентилятор камеры охлаждения; 10 – циклон; 11 – разгрузочное устройство

Слайд 7

Описание слайда:

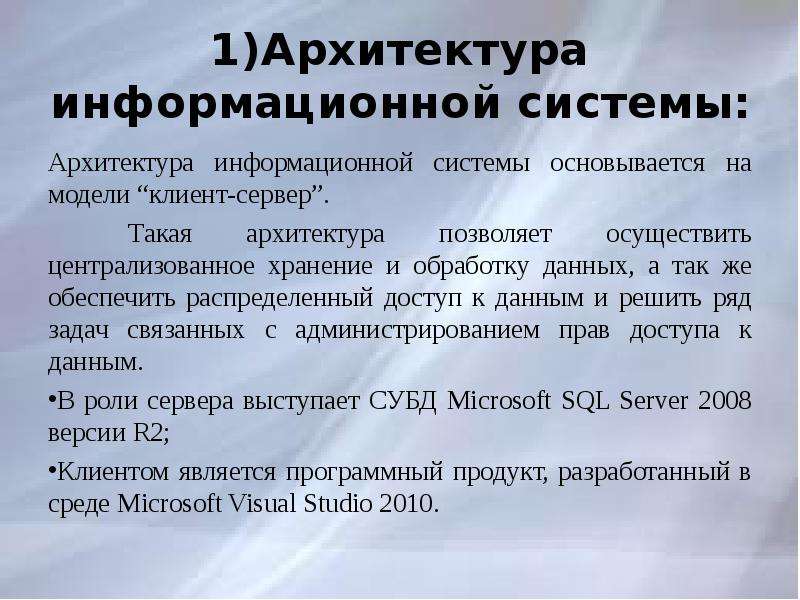

1)Архитектура информационной системы: Архитектура информационной системы основывается на модели “клиент-сервер”. Такая архитектура позволяет осуществить централизованное хранение и обработку данных, а так же обеспечить распределенный доступ к данным и решить ряд задач связанных с администрированием прав доступа к данным. В роли сервера выступает СУБД Microsoft SQL Server 2008 версии R2; Клиентом является программный продукт, разработанный в среде Microsoft Visual Studio 2010.

Слайд 8

Описание слайда:

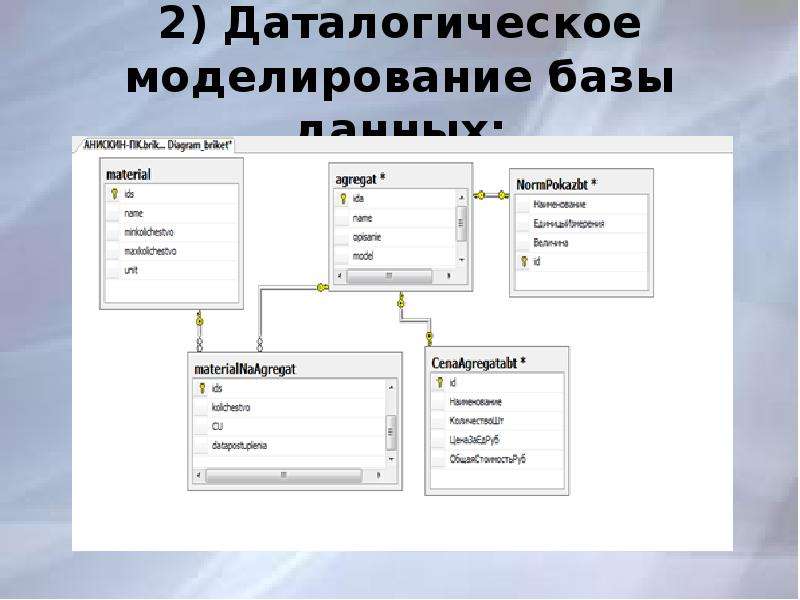

2) Даталогическое моделирование базы данных:

Слайд 9

Описание слайда:

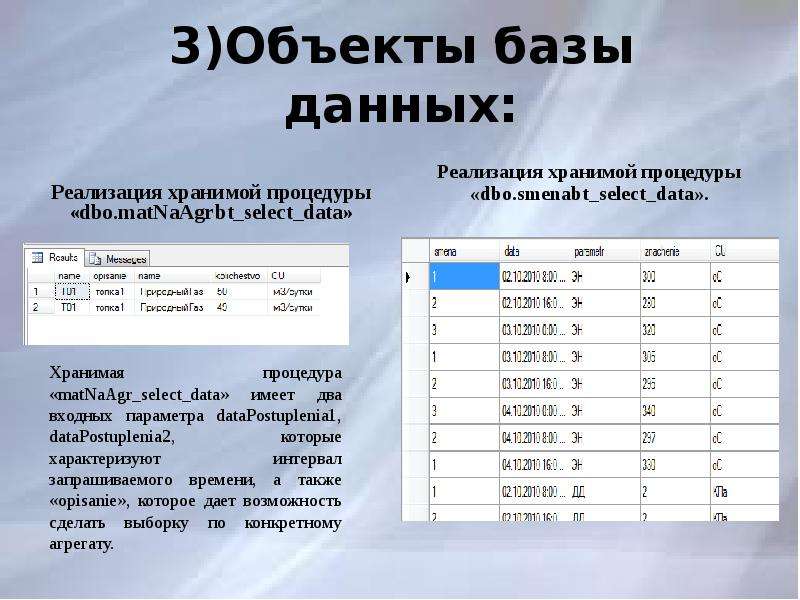

3)Объекты базы данных: Реализация хранимой процедуры «dbo.matNaAgrbt_select_data»

Слайд 10

Описание слайда:

4)Разработка приложения по сопровождению базы данных: Данный программный продукт создавался с ориентацией на двух пользователей: оператор – пользователь, обладающий правами просмотра данных, графиков и ведения отчетности, и технолог (главный инженер) – пользователь, который может вносить изменения в базу данных, тем самым, регулируя процесс производства брикетов.

Слайд 11

Описание слайда:

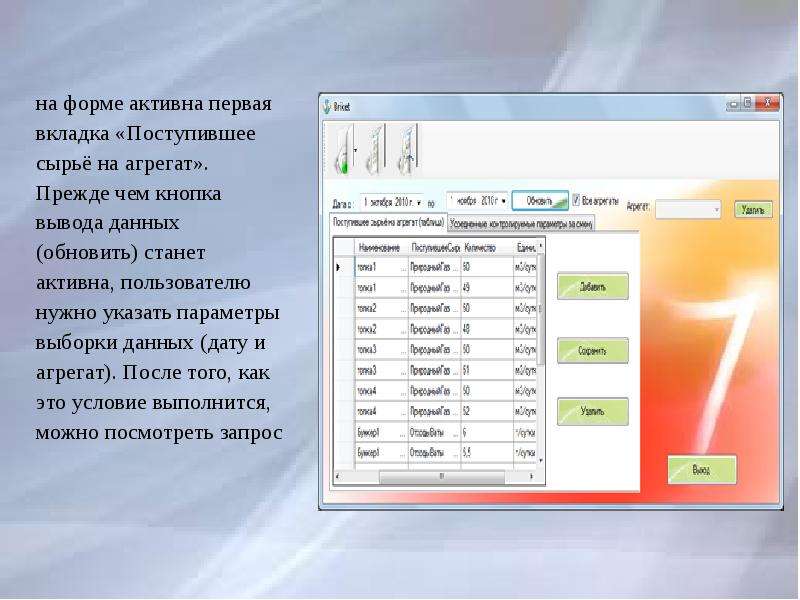

на форме активна первая вкладка «Поступившее сырьё на агрегат». Прежде чем кнопка вывода данных (обновить) станет активна, пользователю нужно указать параметры выборки данных (дату и агрегат). После того, как это условие выполнится, можно посмотреть запрос на форме активна первая вкладка «Поступившее сырьё на агрегат». Прежде чем кнопка вывода данных (обновить) станет активна, пользователю нужно указать параметры выборки данных (дату и агрегат). После того, как это условие выполнится, можно посмотреть запрос

Слайд 12

Описание слайда:

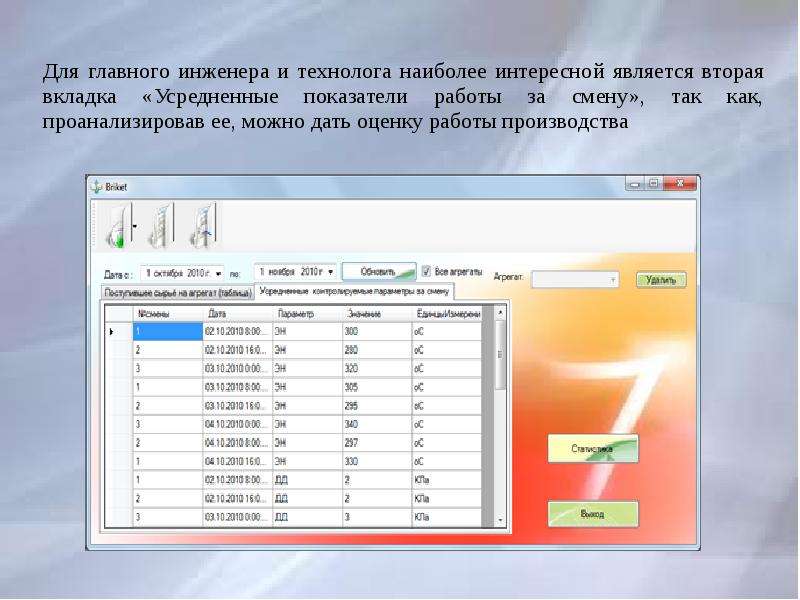

Для главного инженера и технолога наиболее интересной является вторая вкладка «Усредненные показатели работы за смену», так как, проанализировав ее, можно дать оценку работы производства Для главного инженера и технолога наиболее интересной является вторая вкладка «Усредненные показатели работы за смену», так как, проанализировав ее, можно дать оценку работы производства

Слайд 13

Описание слайда:

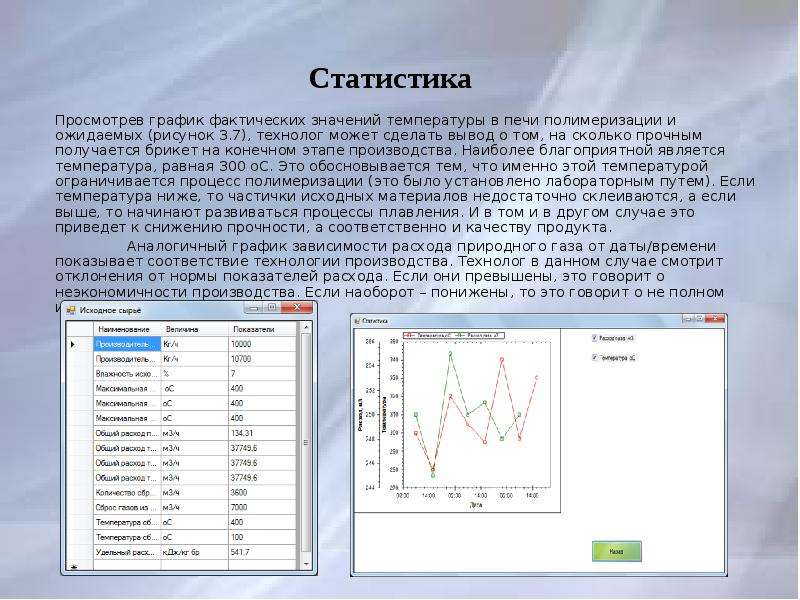

Статистика Просмотрев график фактических значений температуры в печи полимеризации и ожидаемых (рисунок 3.7), технолог может сделать вывод о том, на сколько прочным получается брикет на конечном этапе производства. Наиболее благоприятной является температура, равная 300 оС. Это обосновывается тем, что именно этой температурой ограничивается процесс полимеризации (это было установлено лабораторным путем). Если температура ниже, то частички исходных материалов недостаточно склеиваются, а если выше, то начинают развиваться процессы плавления. И в том и в другом случае это приведет к снижению прочности, а соответственно и качеству продукта. Аналогичный график зависимости расхода природного газа от даты/времени показывает соответствие технологии производства. Технолог в данном случае смотрит отклонения от нормы показателей расхода. Если они превышены, это говорит о неэкономичности производства. Если наоборот – понижены, то это говорит о не полном использовании ресурсов.

Слайд 14

Описание слайда:

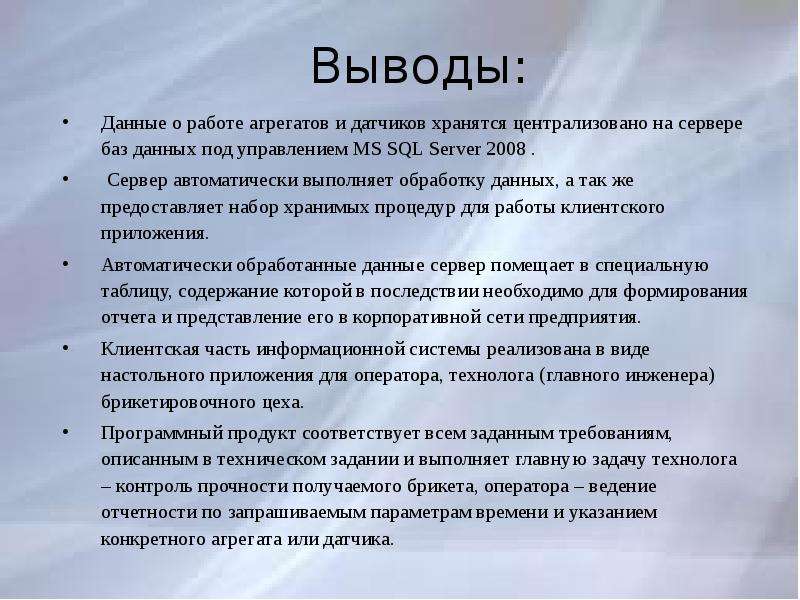

Выводы: Данные о работе агрегатов и датчиков хранятся централизовано на сервере баз данных под управлением MS SQL Server 2008 . Сервер автоматически выполняет обработку данных, а так же предоставляет набор хранимых процедур для работы клиентского приложения. Автоматически обработанные данные сервер помещает в специальную таблицу, содержание которой в последствии необходимо для формирования отчета и представление его в корпоративной сети предприятия. Клиентская часть информационной системы реализована в виде настольного приложения для оператора, технолога (главного инженера) брикетировочного цеха. Программный продукт соответствует всем заданным требованиям, описанным в техническом задании и выполняет главную задачу технолога – контроль прочности получаемого брикета, оператора – ведение отчетности по запрашиваемым параметрам времени и указанием конкретного агрегата или датчика.
