Слайд 1

Описание слайда:

Разработка программного модуля. Технологии программирования. Отвагин Алексей Владимирович, доцент каф. ЭВМ, к.т.н., а. 505-5

Слайд 2

Описание слайда:

Содержание Порядок разработки программного модуля Структурное программирование Понятие псевдокода ООП Компонентный подход Параллельное программирование Агентное программирование

Слайд 3

Описание слайда:

Общий порядок разработки программного модуля Изучение и проверка спецификации Выбор языка программирования, алгоритма и структур данных Кодирование Проверка модуля Компиляция

Слайд 4

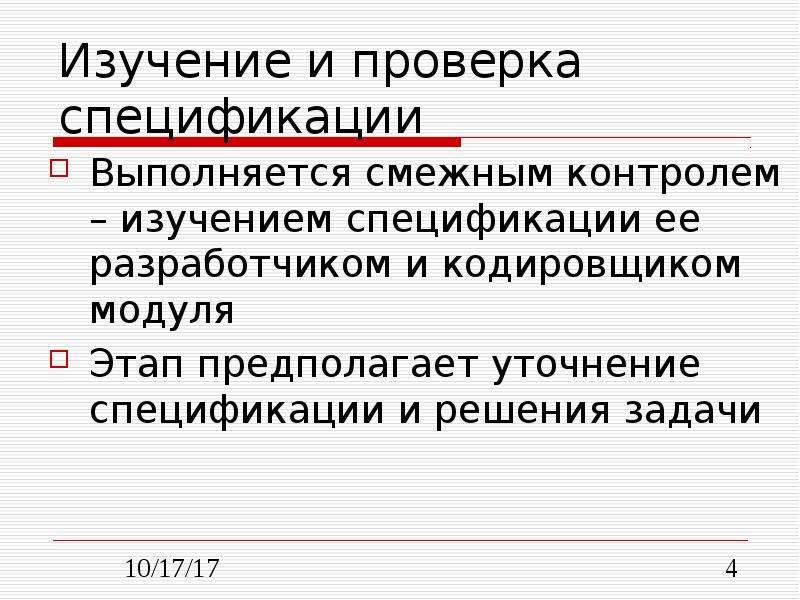

Описание слайда:

Изучение и проверка спецификации Выполняется смежным контролем – изучением спецификации ее разработчиком и кодировщиком модуля Этап предполагает уточнение спецификации и решения задачи

Слайд 5

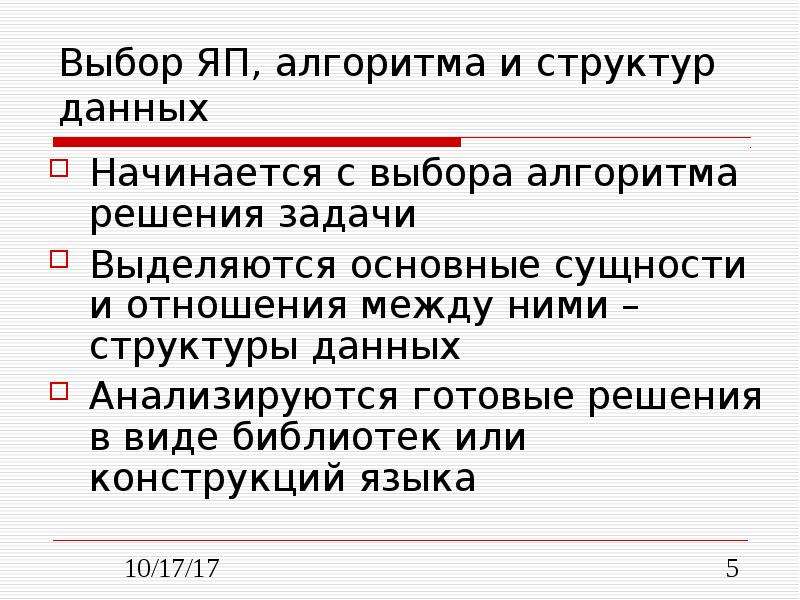

Описание слайда:

Выбор ЯП, алгоритма и структур данных Начинается с выбора алгоритма решения задачи Выделяются основные сущности и отношения между ними – структуры данных Анализируются готовые решения в виде библиотек или конструкций языка

Слайд 6

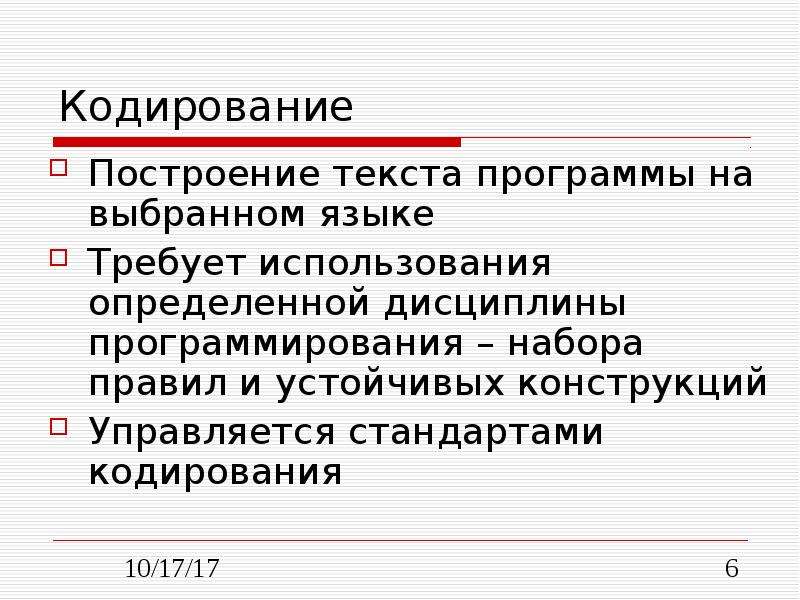

Описание слайда:

Кодирование Построение текста программы на выбранном языке Требует использования определенной дисциплины программирования – набора правил и устойчивых конструкций Управляется стандартами кодирования

Слайд 7

Описание слайда:

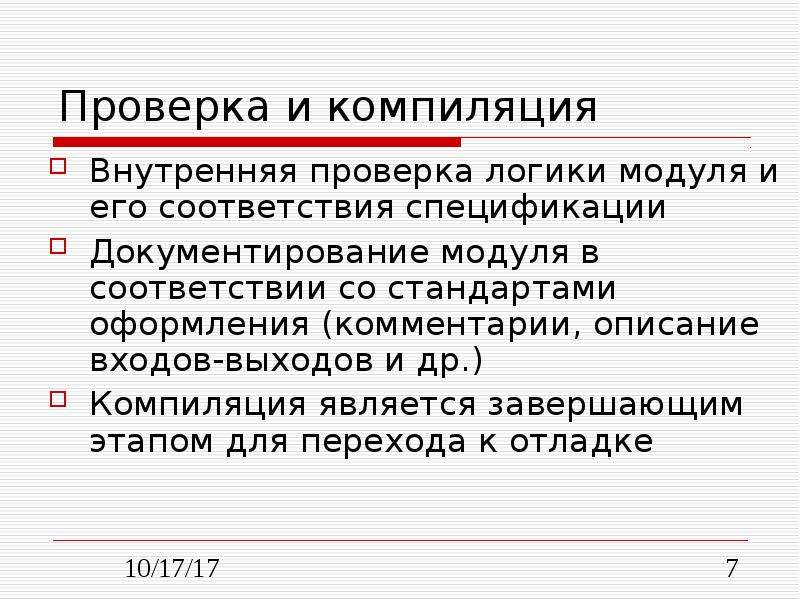

Проверка и компиляция Внутренняя проверка логики модуля и его соответствия спецификации Документирование модуля в соответствии со стандартами оформления (комментарии, описание входов-выходов и др.) Компиляция является завершающим этапом для перехода к отладке

Слайд 8

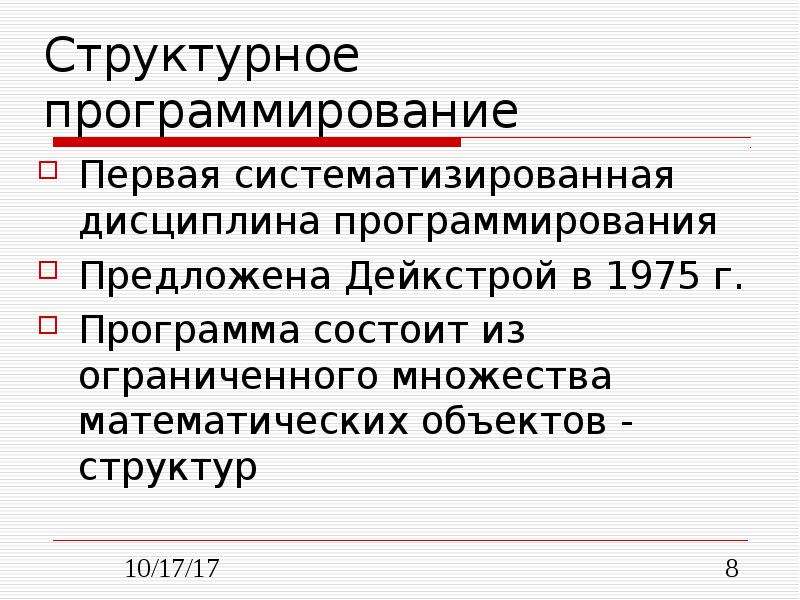

Описание слайда:

Структурное программирование Первая систематизированная дисциплина программирования Предложена Дейкстрой в 1975 г. Программа состоит из ограниченного множества математических объектов - структур

Слайд 9

Описание слайда:

Основные конструкции структурного программирования

Слайд 10

Описание слайда:

Преимущества структурного программирования Формализм – все элементы являются математическими объектами Для каждой неструктурированной программы можно построить функционально эквивалентную структурную Можно доказывать свойства программ

Слайд 11

Описание слайда:

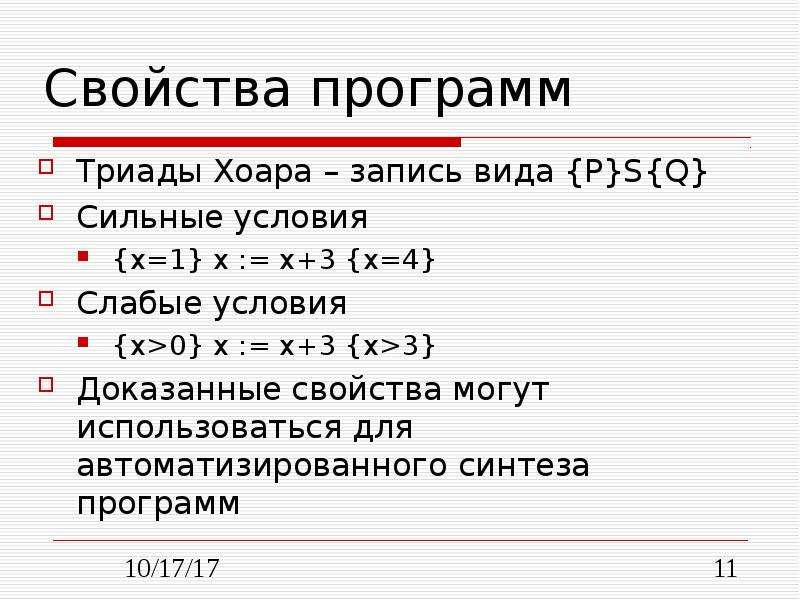

Свойства программ Триады Хоара – запись вида {P}S{Q} Сильные условия {x=1} x := x+3 {x=4} Слабые условия {x>0} x := x+3 {x>3} Доказанные свойства могут использоваться для автоматизированного синтеза программ

Слайд 12

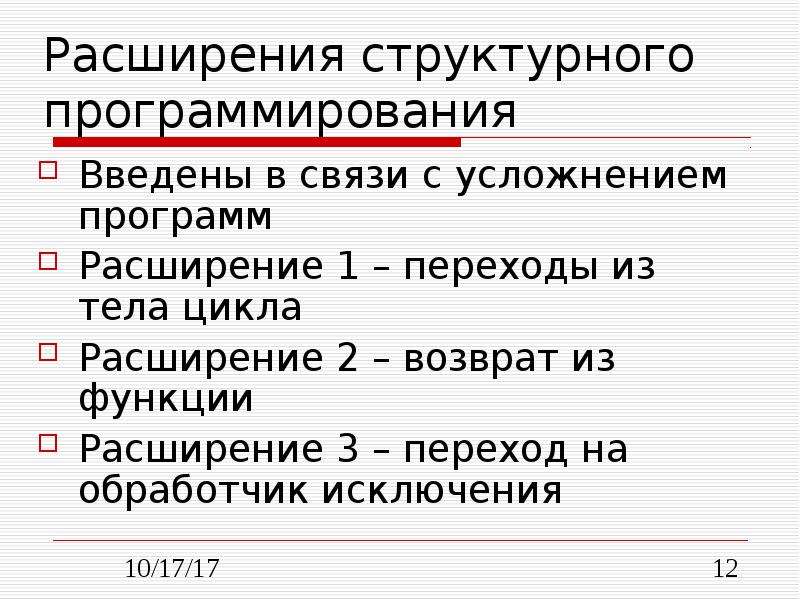

Описание слайда:

Расширения структурного программирования Введены в связи с усложнением программ Расширение 1 – переходы из тела цикла Расширение 2 – возврат из функции Расширение 3 – переход на обработчик исключения

Слайд 13

Описание слайда:

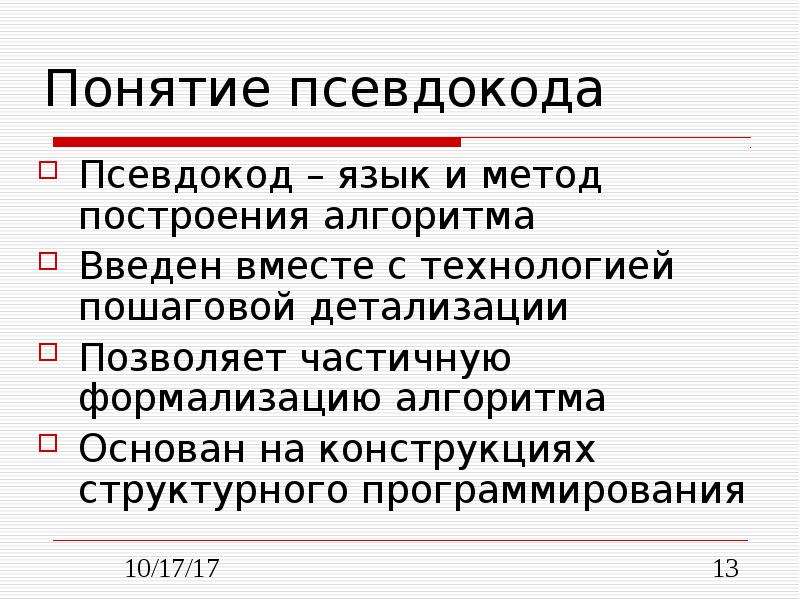

Понятие псевдокода Псевдокод – язык и метод построения алгоритма Введен вместе с технологией пошаговой детализации Позволяет частичную формализацию алгоритма Основан на конструкциях структурного программирования

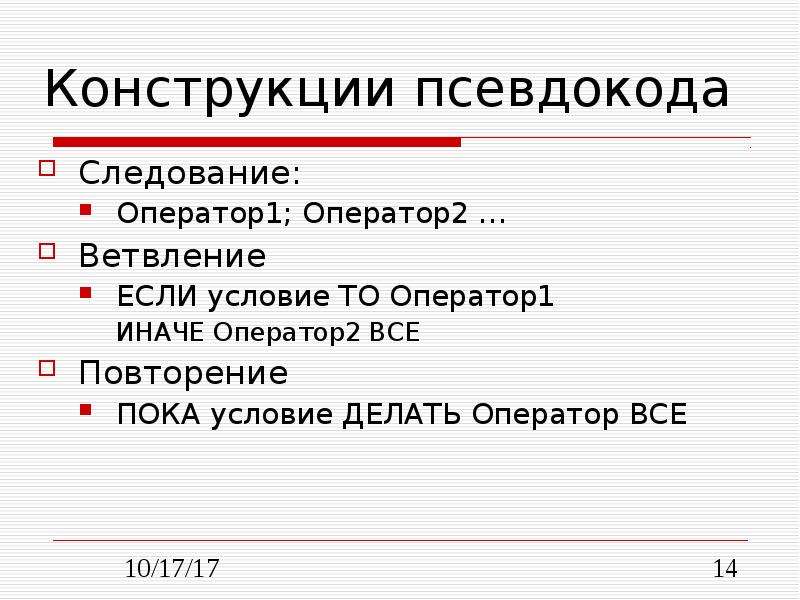

Слайд 14

Описание слайда:

Конструкции псевдокода Следование: Оператор1; Оператор2 … Ветвление ЕСЛИ условие ТО Оператор1 ИНАЧЕ Оператор2 ВСЕ Повторение ПОКА условие ДЕЛАТЬ Оператор ВСЕ

Слайд 15

Описание слайда:

Пример псевдокода Уровень 1 : ПОКА список файлов не пуст ДЕЛАТЬ обработать файл; ВСЕ Уровень 2 : ПОКА список файлов не пуст ДЕЛАТЬ открыть файл; ПОКА есть записи в файле ДЕЛАТЬ обработать запись; ВСЕ закрыть файл; ВСЕ

Слайд 16

Описание слайда:

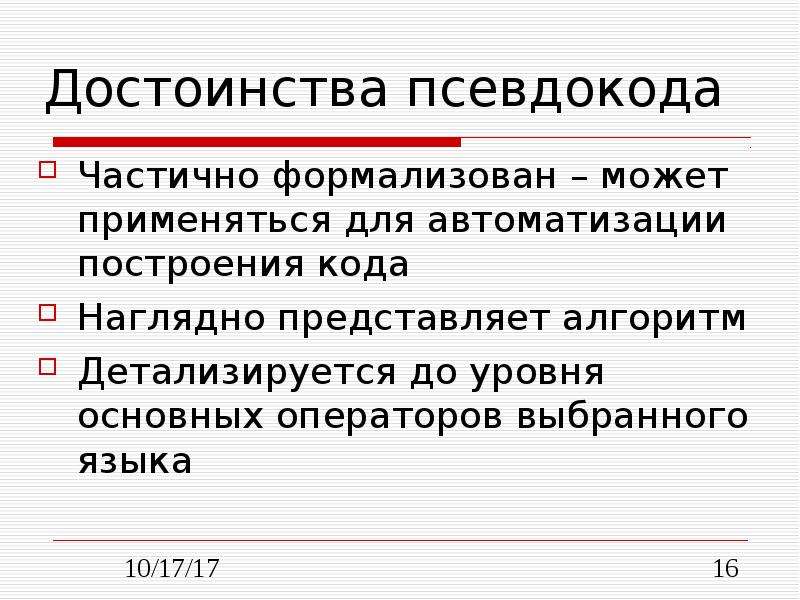

Достоинства псевдокода Частично формализован – может применяться для автоматизации построения кода Наглядно представляет алгоритм Детализируется до уровня основных операторов выбранного языка

Слайд 17

Описание слайда:

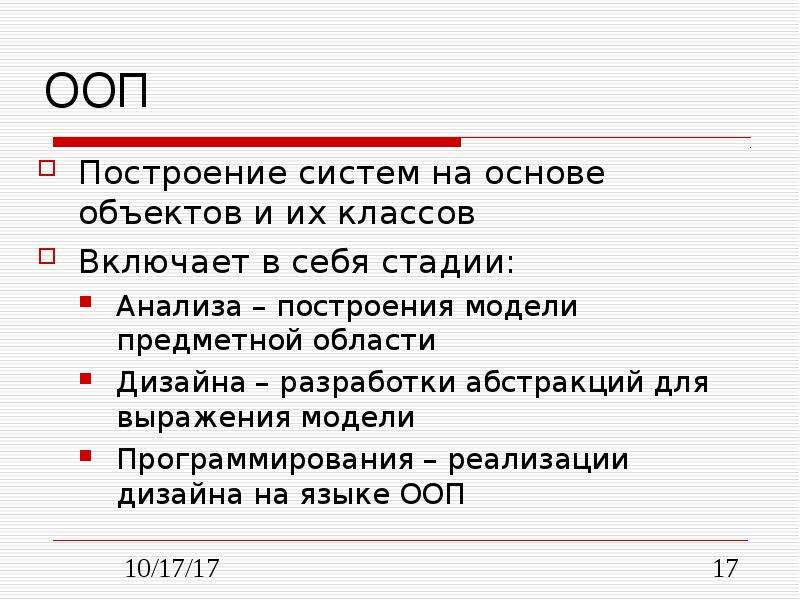

ООП Построение систем на основе объектов и их классов Включает в себя стадии: Анализа – построения модели предметной области Дизайна – разработки абстракций для выражения модели Программирования – реализации дизайна на языке ООП

Слайд 18

Описание слайда:

Характеристики ООП Объекты представляют собой сущности реального мира Объекты независимы и содержат информацию о состоянии Отсутствует разделение данных – объекты общаются через сообщения Объекты могут быть распределенными и функционировать параллельно

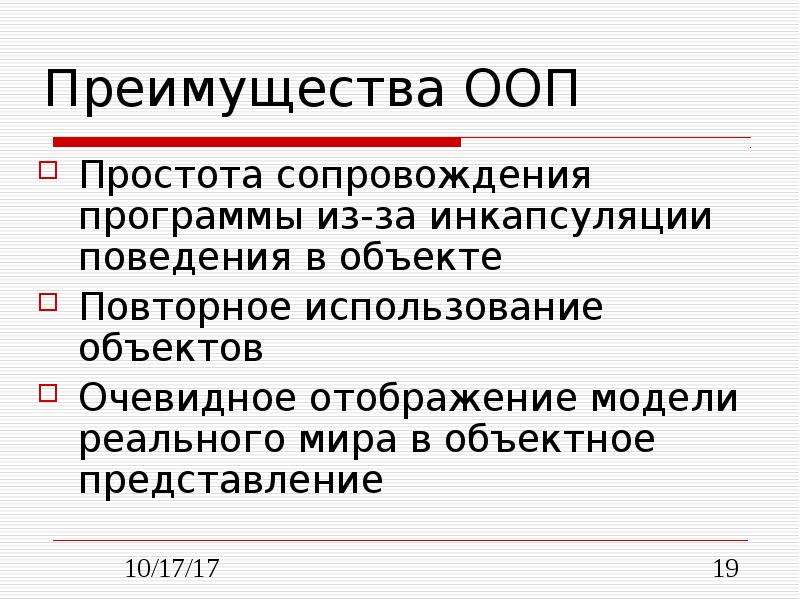

Слайд 19

Описание слайда:

Преимущества ООП Простота сопровождения программы из-за инкапсуляции поведения в объекте Повторное использование объектов Очевидное отображение модели реального мира в объектное представление

Слайд 20

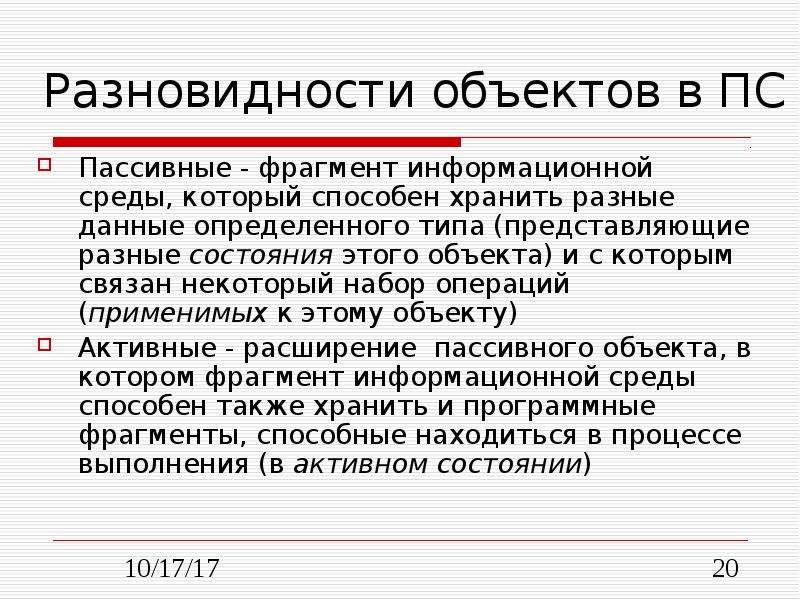

Описание слайда:

Разновидности объектов в ПС Пассивные - фрагмент информационной среды, который способен хранить разные данные определенного типа (представляющие разные состояния этого объекта) и с которым связан некоторый набор операций (применимых к этому объекту) Активные - расширение пассивного объекта, в котором фрагмент информационной среды способен также хранить и программные фрагменты, способные находиться в процессе выполнения (в активном состоянии)

Слайд 21

Описание слайда:

Особенности ООП Определение требований выражается в описании модельного мира Повышается роль прототипирования Расширяется этап внешнего описания Для описания ПС используются различные модели

Слайд 22

Описание слайда:

Компонентный подход Конструирование программ из готовых компонентов Компонент имеет информационную, внешнюю и внутреннюю структуру Модель эволюции компонентов

Слайд 23

Описание слайда:

Отличия ООП и КОП КОП основано на интерфейсах, ООП на объектах. КОП – это технология объединения в пакеты и распространения, ООП – технология реализации. КОП предполагает повторное использование очень высокого уровня, ООП – низкого уровня. КОП может быть реализовано на разных языках, ООП ориентировано на отдельный язык. КОП объединяет слабо связанные компоненты, ООП объединяет сильно связанные компоненты, зависящие от отношений между классами. КОП содержит крупнозернистые объекты, ООП – мелкозернистые. КОП поддерживает множество форм динамического связывания и определения сервисов.

Слайд 24

Описание слайда:

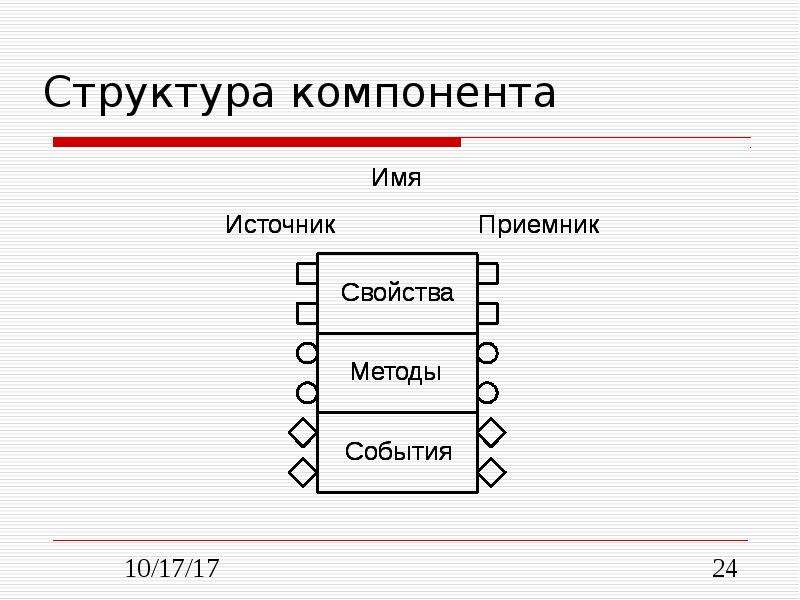

Структура компонента

Слайд 25

Описание слайда:

Элементы компонента Спецификация компонента – определяет спецификацию программного объекта, описывающую его поведение посредством множества реализуемых интерфейсов. Интерфейс компонента определяет множество услуг, предоставляемых компонентом. Реализация компонента представляет его воплощение, позволяющее независимо размещать или удалять компонент в структуре системы. Реализация может быть составной, т.е. содержать несколько файлов. Инсталляция компонента представляет форму его регистрации в среде времени выполнения. Объекты компонента – это экземпляры компонента, создаваемые в процессе работы приложения.

Слайд 26

Описание слайда:

Инфраструктура компонентов Модель компонентов – определяет, что является компонентом и как создать новый компонент; Модель соединений – определяет способы и средства соединения компонентов в программах; Модель развертывания – определяет процесс размещения и интеграции компонентов в среду выполнения.

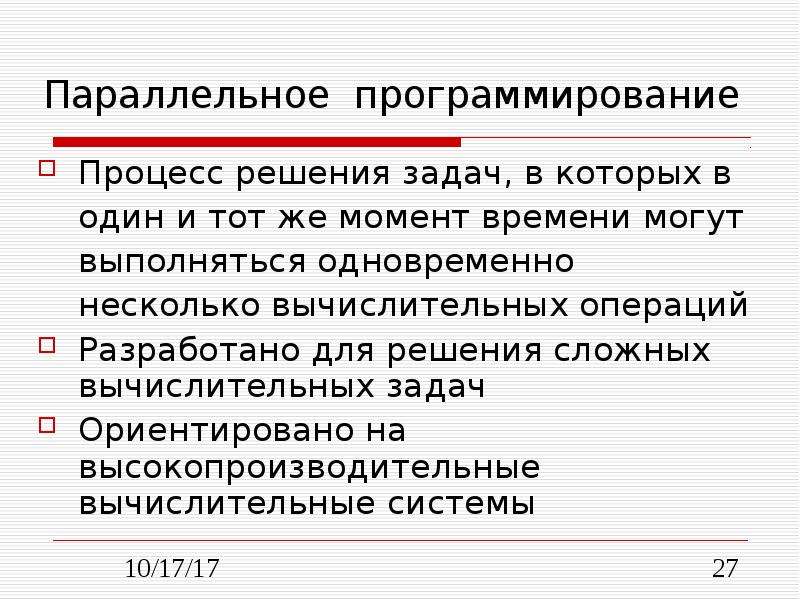

Слайд 27

Описание слайда:

Параллельное программирование Процесс решения задач, в которых в один и тот же момент времени могут выполняться одновременно несколько вычислительных операций Разработано для решения сложных вычислительных задач Ориентировано на высокопроизводительные вычислительные системы

Слайд 28

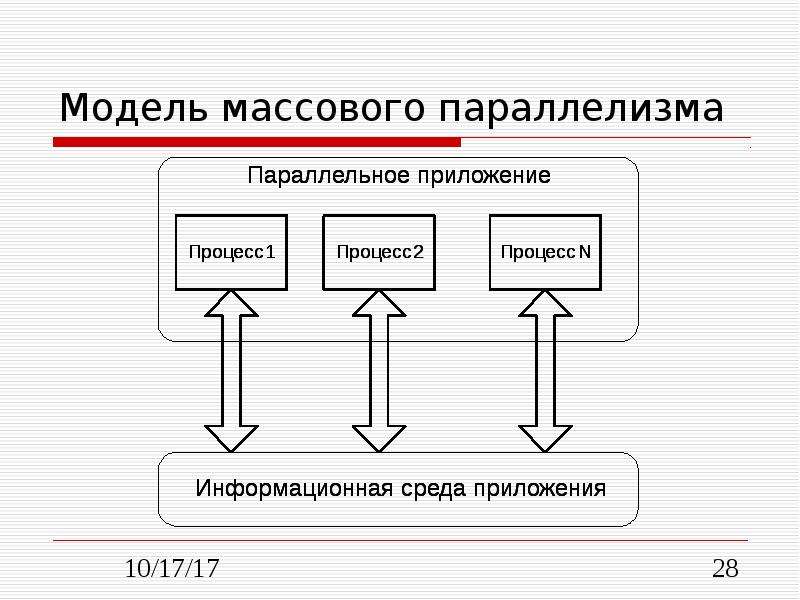

Описание слайда:

Модель массового параллелизма

Слайд 29

Описание слайда:

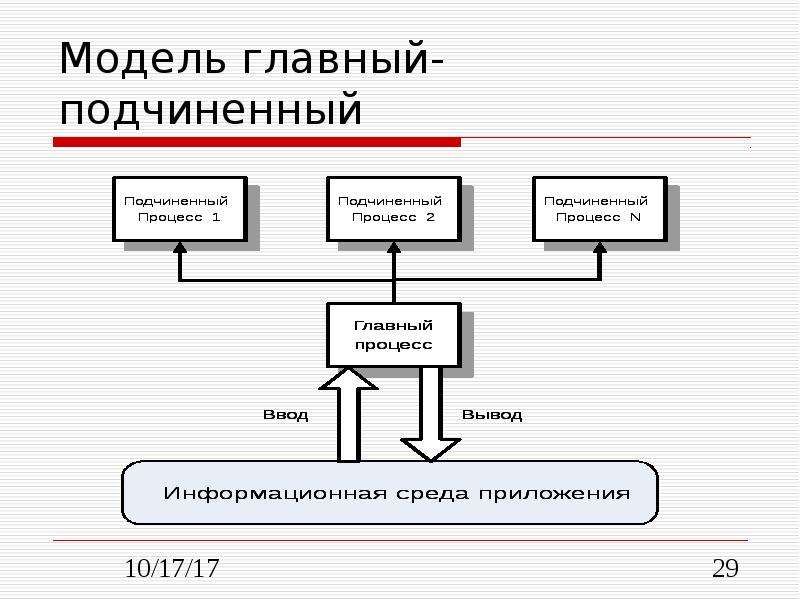

Модель главный-подчиненный

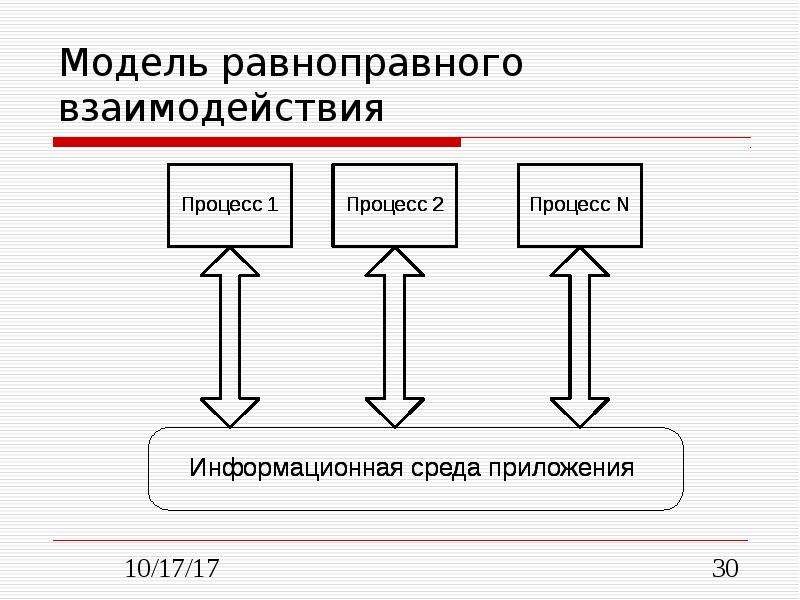

Слайд 30

Описание слайда:

Модель равноправного взаимодействия

Слайд 31

Описание слайда:

Параллельные платформы Определяют интерфейс взаимодействия и механизмы синхронизации процессов Реализуются в виде виртуальных машин на разных уровнях ОС Примеры: MPI, PVM, OpenMP

Слайд 32

Описание слайда:

Агентное программирование Агент – это сущность, которая находится в некоторой среде. От этой среды она получает данные, которые отражают события, происходящие в среде, интерпретирует их и исполняет команды, воздействующие на среду. Агент может содержать программные и аппаратные компоненты.
