Разрезы Назначение и виды

Слайд 2

Описание слайда:

Определение разреза Разрез – это изображение предмета, мысленно рассечённого плоскостью (или несколькими плоскостями). При этом часть предмета, расположенная между наблюдателем и секущей плоскостью, как бы удаляется. На разрезе показывают то, что находится в секущей плоскости и за ней. Следовательно, разрез включает сечение. Разрез отличается от сечения тем, что на нём показывают не только то, что находится в секущей плоскости, но и то, что находится за ней.

Слайд 3

Описание слайда:

штриховые линии, которыми изображают внутренние очертания, обводят сплошными основными линиями, т.к. они становятся видимыми; штриховые линии, которыми изображают внутренние очертания, обводят сплошными основными линиями, т.к. они становятся видимыми; фигура сечения, входящая в разрез, заштриховывается; штриховка дана только там, где сплошные части детали попали в секущую плоскость; линия, находящаяся на передней, неизображаемой части предмета, не показывается.

Слайд 4

Описание слайда:

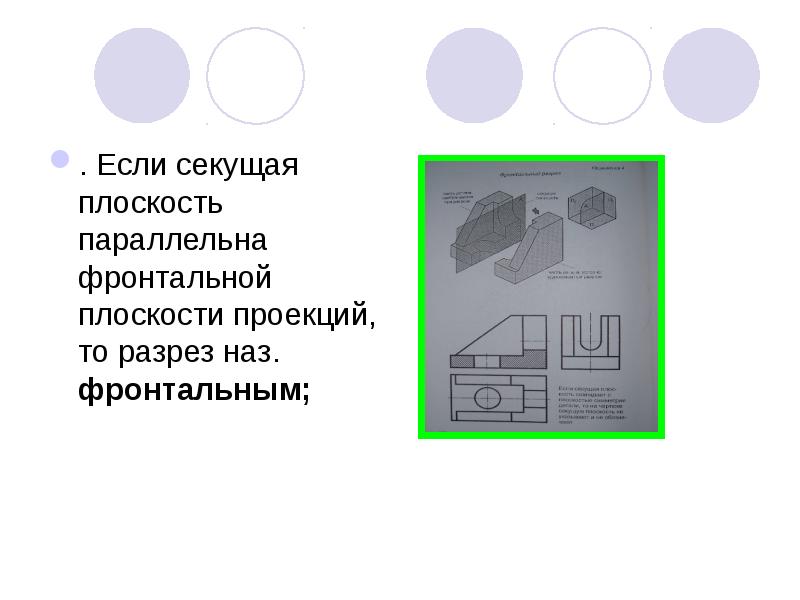

. Если секущая плоскость параллельна фронтальной плоскости проекций, то разрез наз. фронтальным;

Слайд 5

Описание слайда:

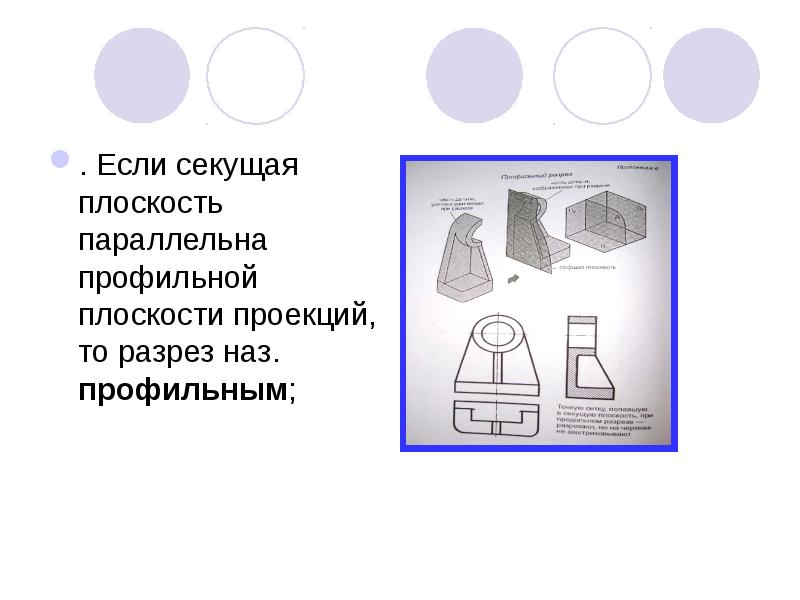

. Если секущая плоскость параллельна профильной плоскости проекций, то разрез наз. профильным;

Слайд 6

Описание слайда:

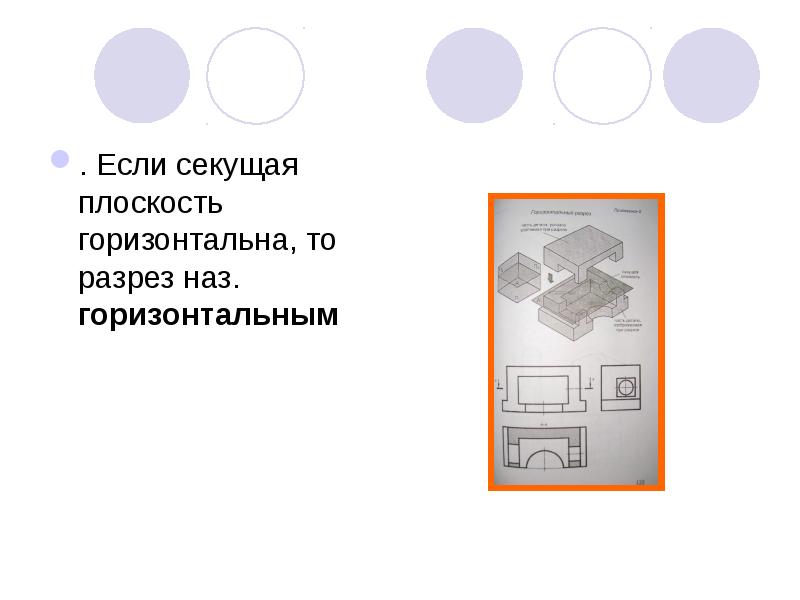

. Если секущая плоскость горизонтальна, то разрез наз. горизонтальным

Слайд 7

Описание слайда:

Обозначение разрезов На одном чертеже может быть несколько разрезов, но каждый из них д.б. целесообразным. Разрезы обычно располагают в проекционной связи: фронтальный – на месте глав. вида, профильный – на месте вида слева, а горизонтальный – на месте вида сверху. Если секущая плоскость совпадает с плоскостью симметрии детали и разрез расположен в проекционной связи, его не обозначают. В остальных случаях обозначают так же, как сечения, разомкнутой линией. Стрелки с буквами показывают направление взгляда. Над разрезом пишут та же буквы через тире.

Слайд 8

Описание слайда:

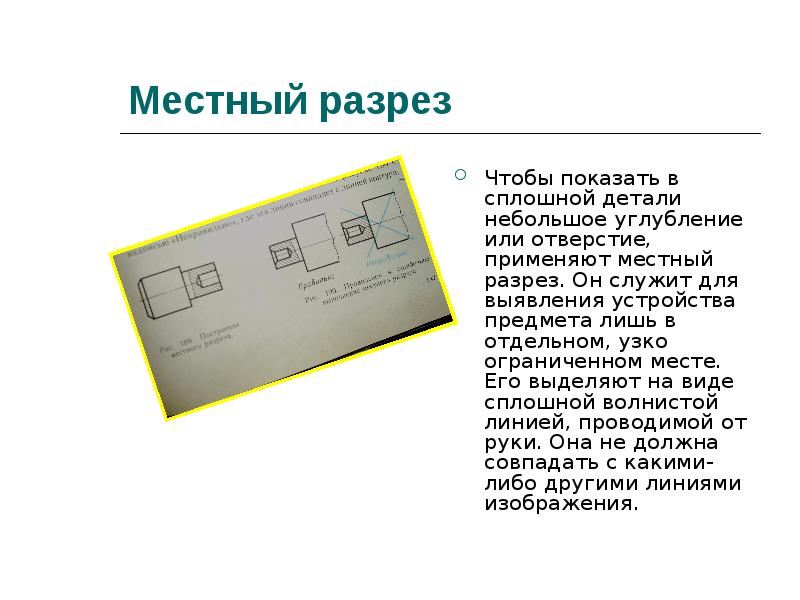

Местный разрез Чтобы показать в сплошной детали небольшое углубление или отверстие, применяют местный разрез. Он служит для выявления устройства предмета лишь в отдельном, узко ограниченном месте. Его выделяют на виде сплошной волнистой линией, проводимой от руки. Она не должна совпадать с какими-либо другими линиями изображения.

Слайд 9

Описание слайда:

Соединеие вида и разреза 1.соединени части вида и части разреза Форма многих деталей не может быть выявлена только разрезом или видом. Выявлять же два изображении – вид и разрез – нерационально. Поэтому допускается соединять на одном изображении часть вида и часть соответствующего разреза. Разделяют их сплошной волнистой линией, которую проводят от руки. 2.соединение половины вида и половины разреза Соединение половины вида и половины разреза, каждый из которых – симметричная фигура, является частным случаем предыдущего, но при этом нужно соблюдать следующие правила: - границей м\у видом и разрезом должна служить ось симметрии, тонкая штрихпунктирная линия; - разрез на чертеже располагают справа от оси симметрии или под ней; - на половине вида штриховые линии, изображающие контур внутренних очертаний не проводят; - размерные линии, относящиеся к элементу детали, вычерченному только до оси симметрии (например, отверстия), проводят несколько дальше оси и ограничивают стрелкой с одной стороны; размер указывают полный.

Слайд 10

Описание слайда:

Тонкие стенки и спицы на разрезе Если сек-я пл-ть проходит вдоль тонкой стенки (ребра жёсткости), то на чертеже её показывают рассечённой, но незаштрихованной. Не заштриховывают также спицы колес, если секущая пл-ть проходит не поперёк, а вдоль них.

Слайд 11

Описание слайда:

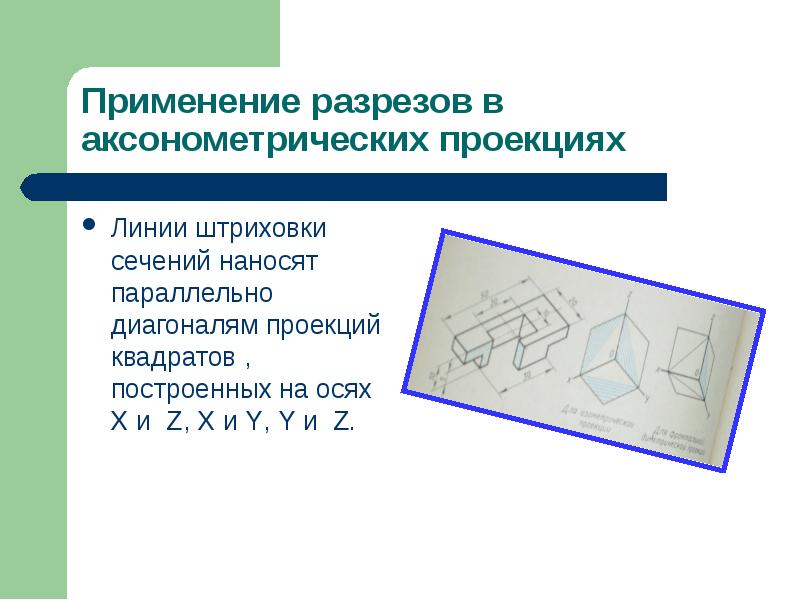

Линии штриховки сечений наносят параллельно диагоналям проекций квадратов , построенных на осях X и Z, X и Y, Y и Z. Линии штриховки сечений наносят параллельно диагоналям проекций квадратов , построенных на осях X и Z, X и Y, Y и Z.
