Слайд 1

Описание слайда:

Ремонт електронної апаратури та основи телебачення

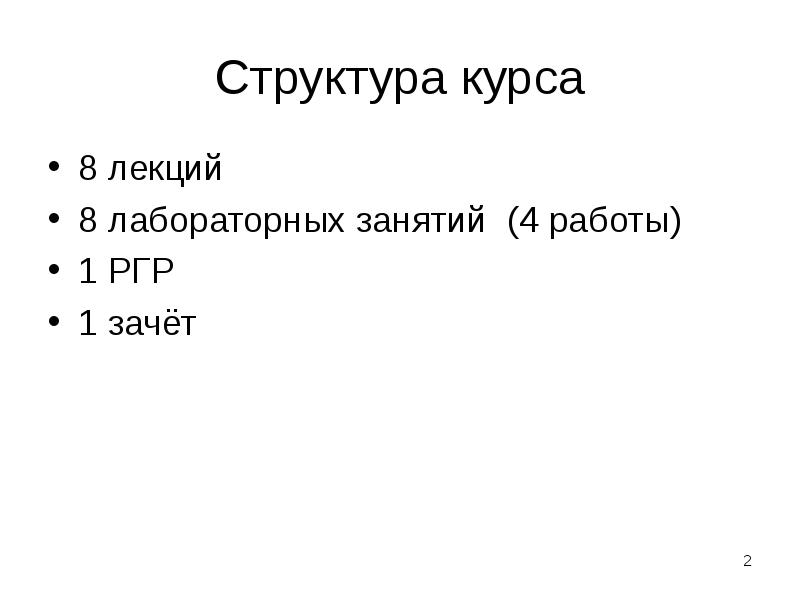

Слайд 2

Описание слайда:

Структура курса 8 лекций 8 лабораторных занятий (4 работы) 1 РГР 1 зачёт

Слайд 3

Описание слайда:

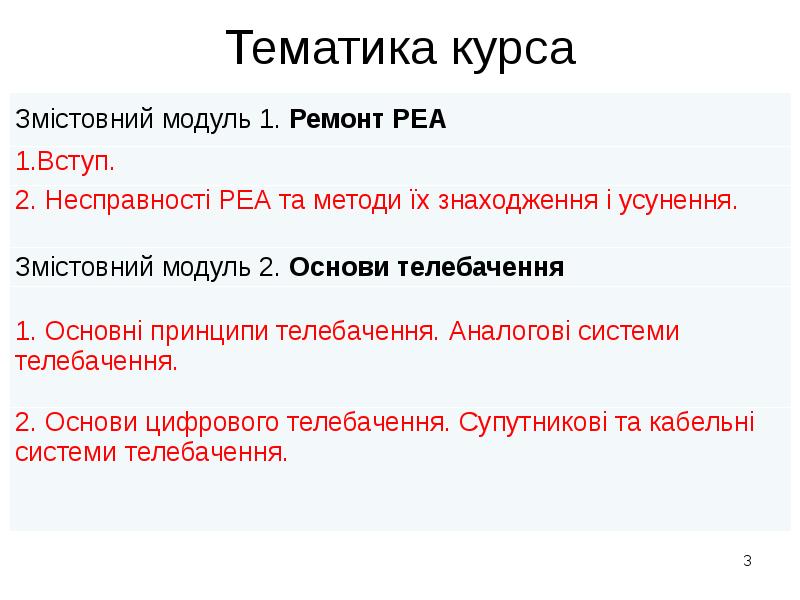

Тематика курса

Слайд 4

Описание слайда:

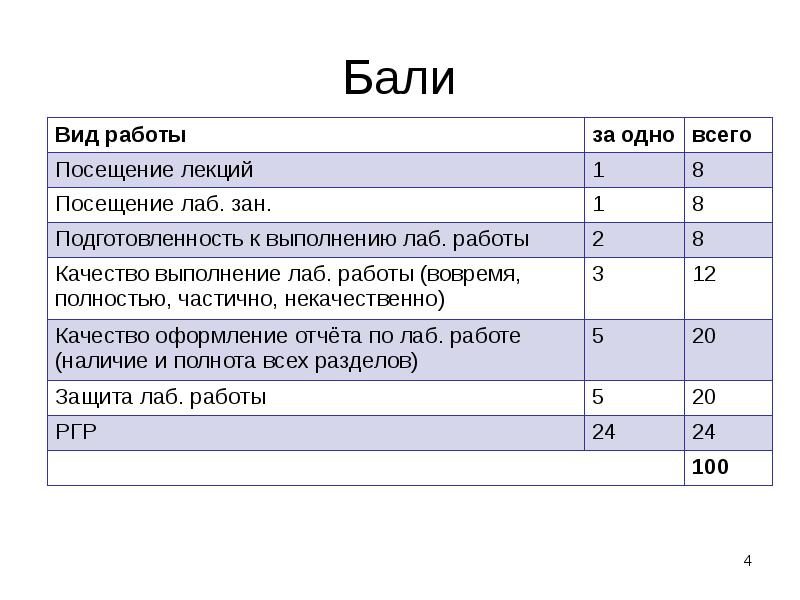

Бали

Слайд 5

Описание слайда:

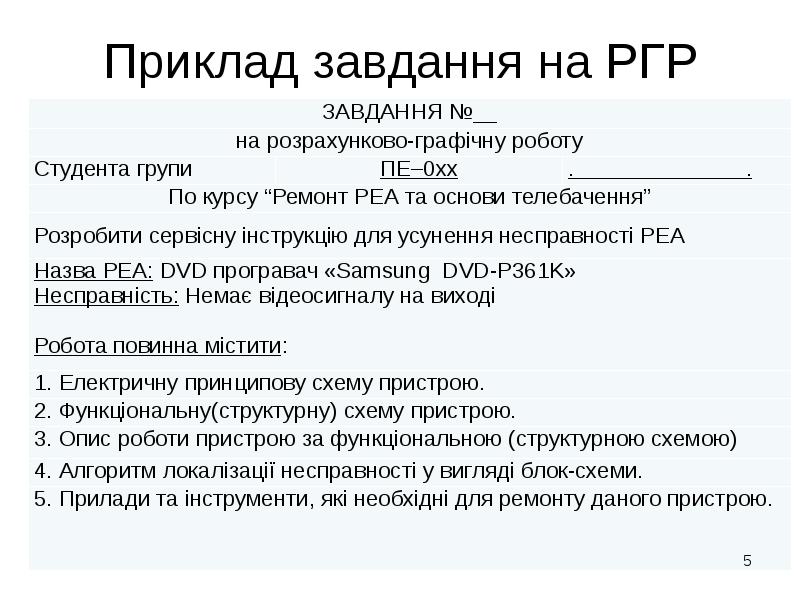

Приклад завдання на РГР

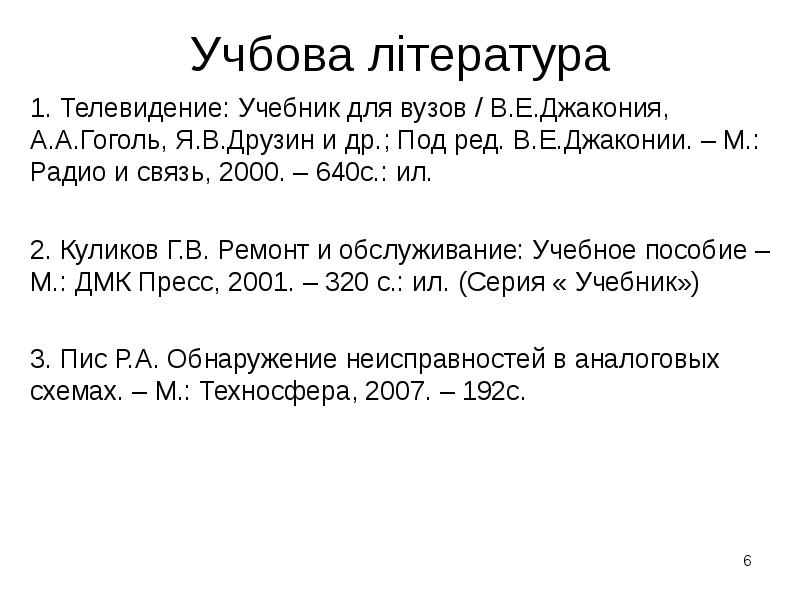

Слайд 6

Описание слайда:

Учбова література 1. Телевидение: Учебник для вузов / В.Е.Джакония, А.А.Гоголь, Я.В.Друзин и др.; Под ред. В.Е.Джаконии. – М.: Радио и связь, 2000. – 640с.: ил. 2. Куликов Г.В. Ремонт и обслуживание: Учебное пособие – М.: ДМК Пресс, 2001. – 320 с.: ил. (Серия « Учебник») 3. Пис Р.А. Обнаружение неисправностей в аналоговых схемах. – М.: Техносфера, 2007. – 192с.

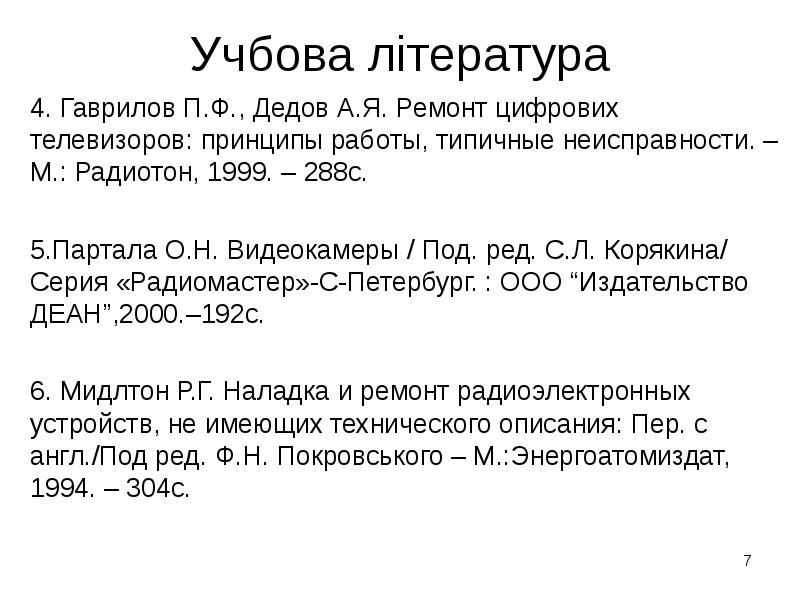

Слайд 7

Описание слайда:

Учбова література 4. Гаврилов П.Ф., Дедов А.Я. Ремонт цифрових телевизоров: принципы работы, типичные неисправности. – М.: Радиотон, 1999. – 288с. 5.Партала О.Н. Видеокамеры / Под. ред. С.Л. Корякина/ Серия «Радиомастер»-С-Петербург. : ООО “Издательство ДЕАН”,2000.–192с. 6. Мидлтон Р.Г. Наладка и ремонт радиоэлектронных устройств, не имеющих технического описания: Пер. с англ./Под ред. Ф.Н. Покровського – М.:Энергоатомиздат, 1994. – 304с.

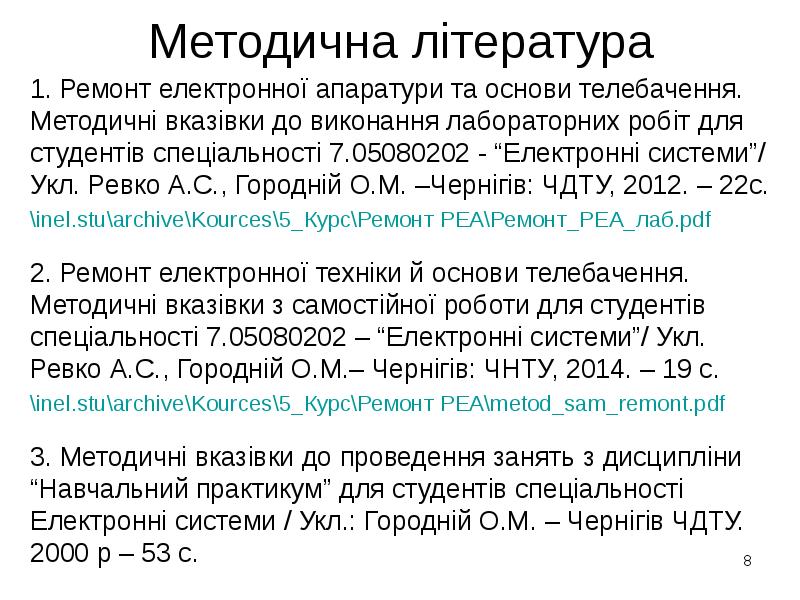

Слайд 8

Описание слайда:

Методична література 1. Ремонт електронної апаратури та основи телебачення. Методичні вказівки до виконання лабораторних робіт для студентів спеціальності 7.05080202 - “Електронні системи”/ Укл. Ревко А.С., Городній О.М. –Чернігів: ЧДТУ, 2012. – 22с. \inel.stu\archive\Kources\5_Курс\Ремонт РЕА\Ремонт_РЕА_лаб.pdf 2. Ремонт електронної техніки й основи телебачення. Методичні вказівки з самостійної роботи для студентів спеціальності 7.05080202 – “Електронні системи”/ Укл. Ревко А.С., Городній О.М.– Чернігів: ЧНТУ, 2014. – 19 с. \inel.stu\archive\Kources\5_Курс\Ремонт РЕА\metod_sam_remont.pdf 3. Методичні вказівки до проведення занять з дисципліни “Навчальний практикум” для студентів спеціальності Електронні системи / Укл.: Городній О.М. – Чернігів ЧДТУ. 2000 р – 53 с.

Слайд 9

Описание слайда:

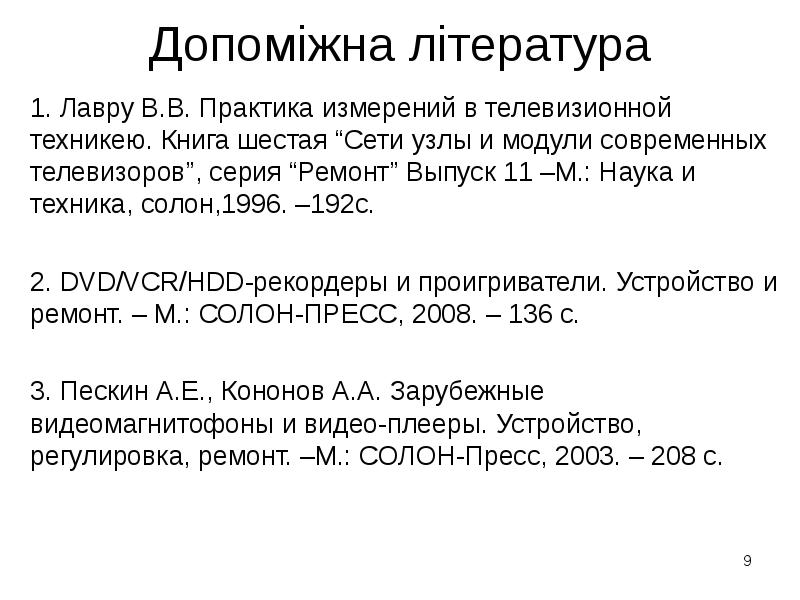

Допоміжна література 1. Лавру В.В. Практика измерений в телевизионной техникею. Книга шестая “Сети узлы и модули современных телевизоров”, серия “Ремонт” Выпуск 11 –М.: Наука и техника, солон,1996. –192с. 2. DVD/VCR/HDD-рекордеры и проигриватели. Устройство и ремонт. – М.: СОЛОН-ПРЕСС, 2008. – 136 с. 3. Пескин А.Е., Кононов А.А. Зарубежные видеомагнитофоны и видео-плееры. Устройство, регулировка, ремонт. –М.: СОЛОН-Пресс, 2003. – 208 с.

Слайд 10

Описание слайда:

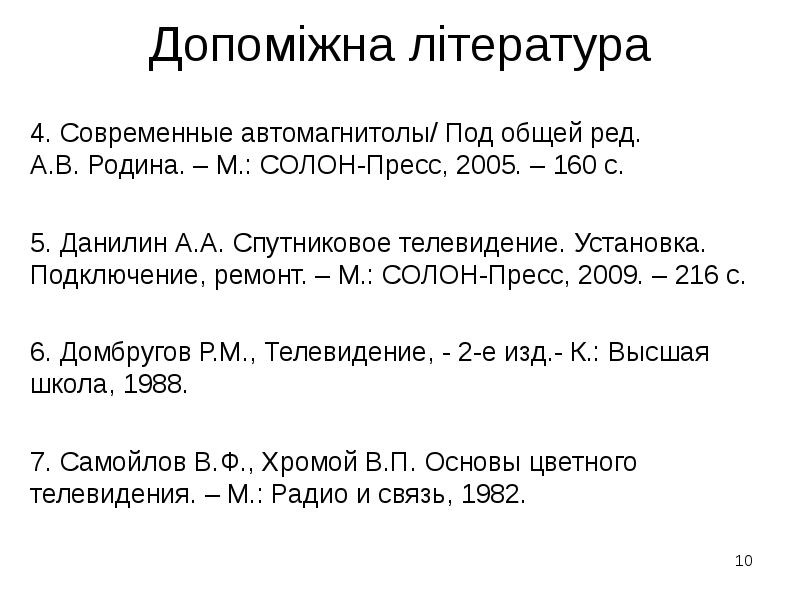

Допоміжна література 4. Современные автомагнитолы/ Под общей ред. А.В. Родина. – М.: СОЛОН-Пресс, 2005. – 160 с. 5. Данилин А.А. Спутниковое телевидение. Установка. Подключение, ремонт. – М.: СОЛОН-Пресс, 2009. – 216 с. 6. Домбругов Р.М., Телевидение, - 2-е изд.- К.: Высшая школа, 1988. 7. Самойлов В.Ф., Хромой В.П. Основы цветного телевидения. – М.: Радио и связь, 1982.

Слайд 11

Описание слайда:

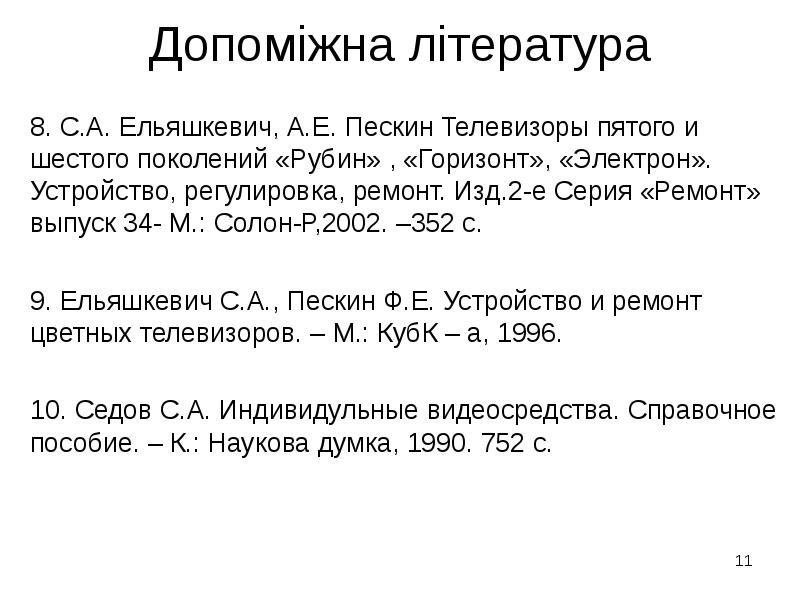

Допоміжна література 8. С.А. Ельяшкевич, А.Е. Пескин Телевизоры пятого и шестого поколений «Рубин» , «Горизонт», «Электрон». Устройство, регулировка, ремонт. Изд.2-е Серия «Ремонт» выпуск 34- М.: Солон-Р,2002. –352 с. 9. Ельяшкевич С.А., Пескин Ф.Е. Устройство и ремонт цветных телевизоров. – М.: КубК – а, 1996. 10. Седов С.А. Индивидульные видеосредства. Справочное пособие. – К.: Наукова думка, 1990. 752 с.

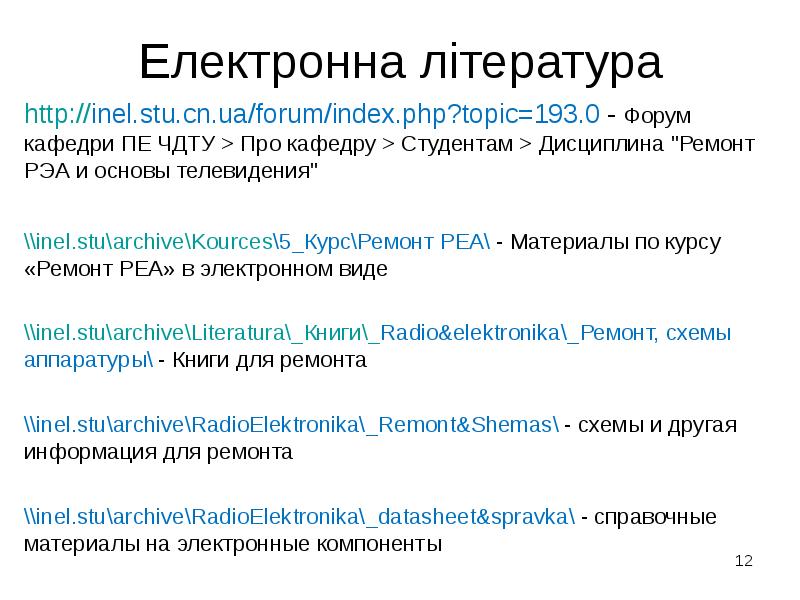

Слайд 12

Описание слайда:

Електронна література - Форум кафедри ПЕ ЧДТУ > Про кафедру > Студентам > Дисциплина "Ремонт РЭА и основы телевидения" \\inel.stu\archive\Kources\5_Курс\Ремонт РЕА\ - Материалы по курсу «Ремонт РЕА» в электронном виде \\inel.stu\archive\Literatura\_Книги\_Radio&elektronika\_Ремонт, схемы аппаратуры\ - Книги для ремонта \\inel.stu\archive\RadioElektronika\_Remont&Shemas\ - схемы и другая информация для ремонта \\inel.stu\archive\RadioElektronika\_datasheet&spravka\ - справочные материалы на электронные компоненты

Слайд 13

Описание слайда:

Виявлення несправностей

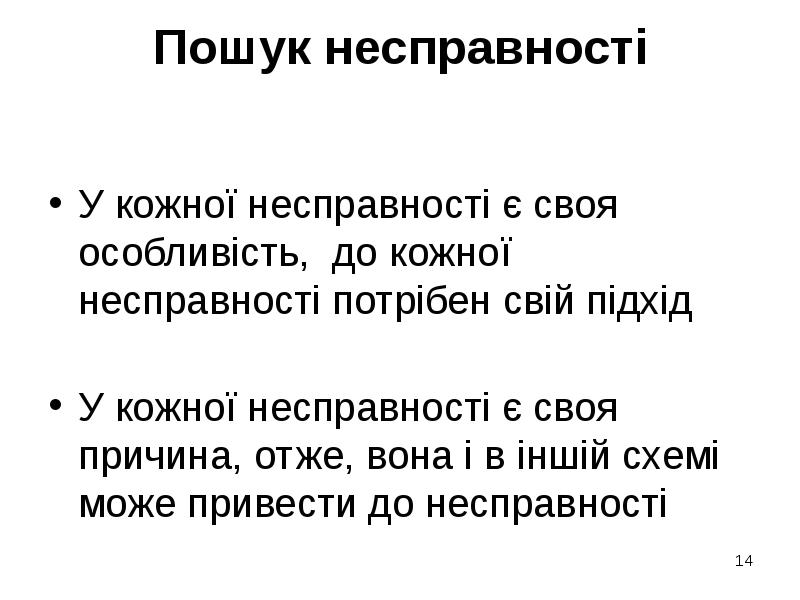

Слайд 14

Описание слайда:

Пошук несправності У кожної несправності є своя особливість, до кожної несправності потрібен свій підхід У кожної несправності є своя причина, отже, вона і в іншій схемі може привести до несправності

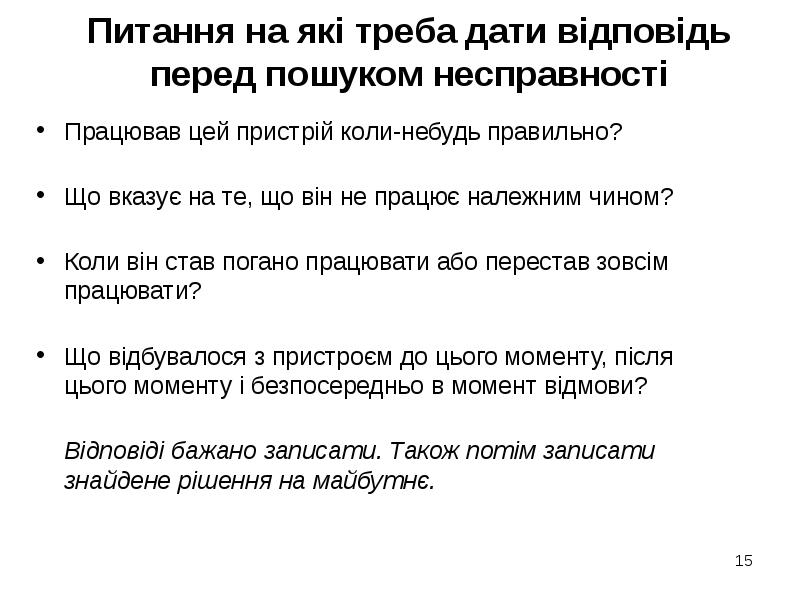

Слайд 15

Описание слайда:

Питання на які треба дати відповідь перед пошуком несправності Працював цей пристрій коли-небудь правильно? Що вказує на те, що він не працює належним чином? Коли він став погано працювати або перестав зовсім працювати? Що відбувалося з пристроєм до цього моменту, після цього моменту і безпосередньо в момент відмови? Відповіді бажано записати. Також потім записати знайдене рішення на майбутнє.

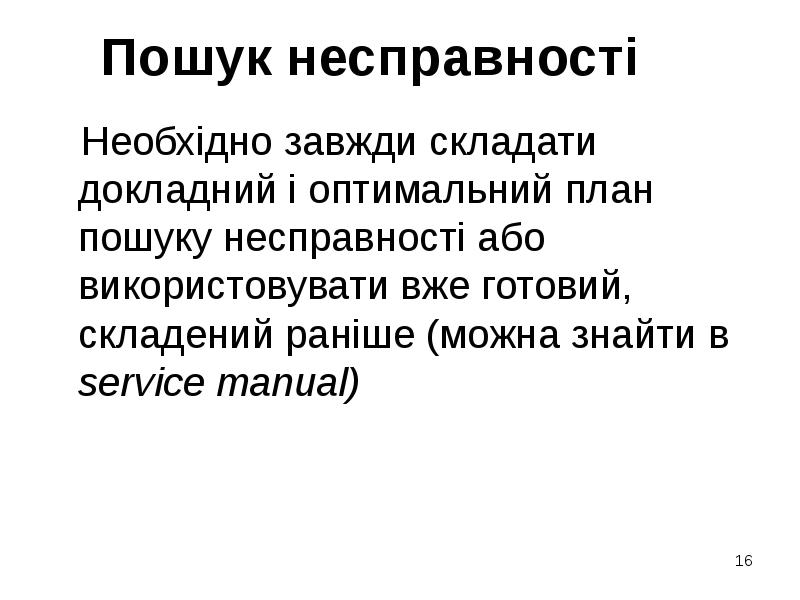

Слайд 16

Описание слайда:

Пошук несправності Необхідно завжди складати докладний і оптимальний план пошуку несправності або використовувати вже готовий, складений раніше (можна знайти в service manual)

Слайд 17

Описание слайда:

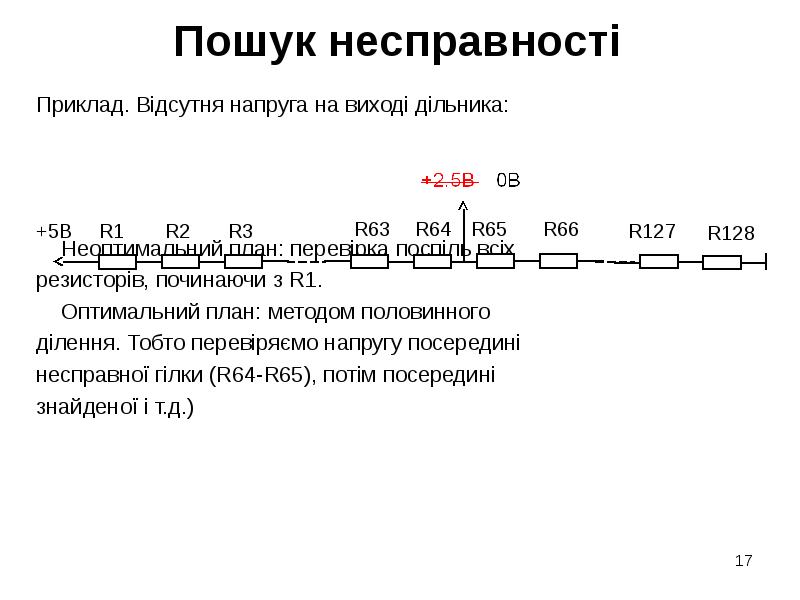

Пошук несправності Приклад. Відсутня напруга на виході дільника: Неоптимальний план: перевірка поспіль всіх резисторів, починаючи з R1. Оптимальний план: методом половинного ділення. Тобто перевіряємо напругу посередині несправної гілки (R64-R65), потім посередині знайденої і т.д.)

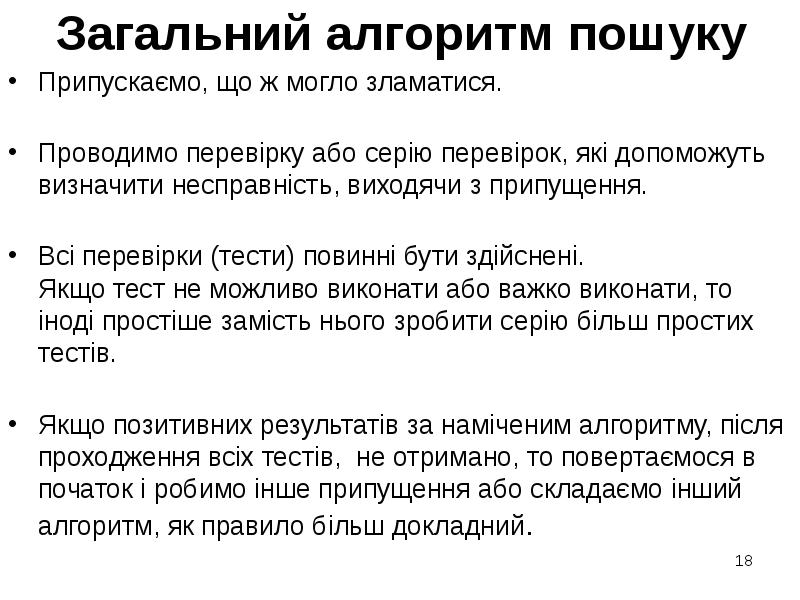

Слайд 18

Описание слайда:

Загальний алгоритм пошуку Припускаємо, що ж могло зламатися. Проводимо перевірку або серію перевірок, які допоможуть визначити несправність, виходячи з припущення. Всі перевірки (тести) повинні бути здійснені. Якщо тест не можливо виконати або важко виконати, то іноді простіше замість нього зробити серію більш простих тестів. Якщо позитивних результатів за наміченим алгоритму, після проходження всіх тестів, не отримано, то повертаємося в початок і робимо інше припущення або складаємо інший алгоритм, як правило більш докладний.

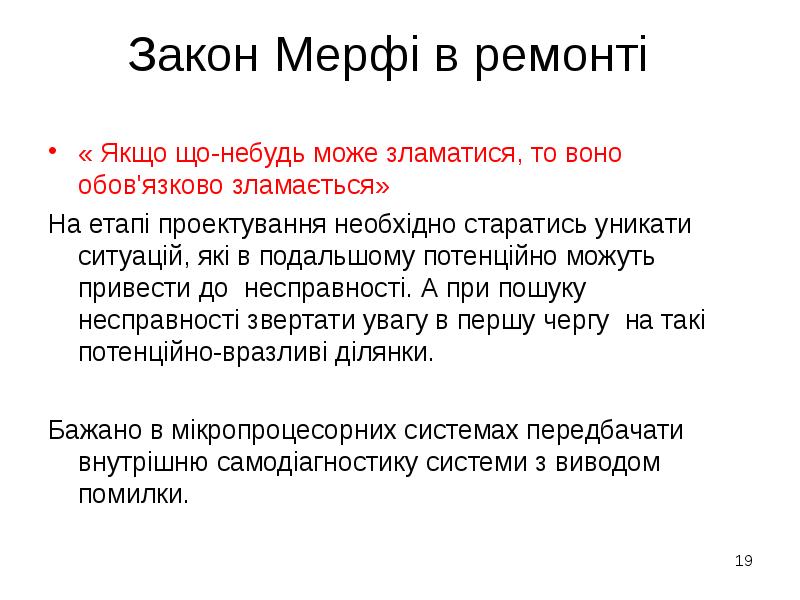

Слайд 19

Описание слайда:

Закон Мерфі в ремонті « Якщо що-небудь може зламатися, то воно обов'язково зламається» На етапі проектування необхідно старатись уникати ситуацій, які в подальшому потенційно можуть привести до несправності. А при пошуку несправності звертати увагу в першу чергу на такі потенційно-вразливі ділянки. Бажано в мікропроцесорних системах передбачати внутрішню самодіагностику системи з виводом помилки.

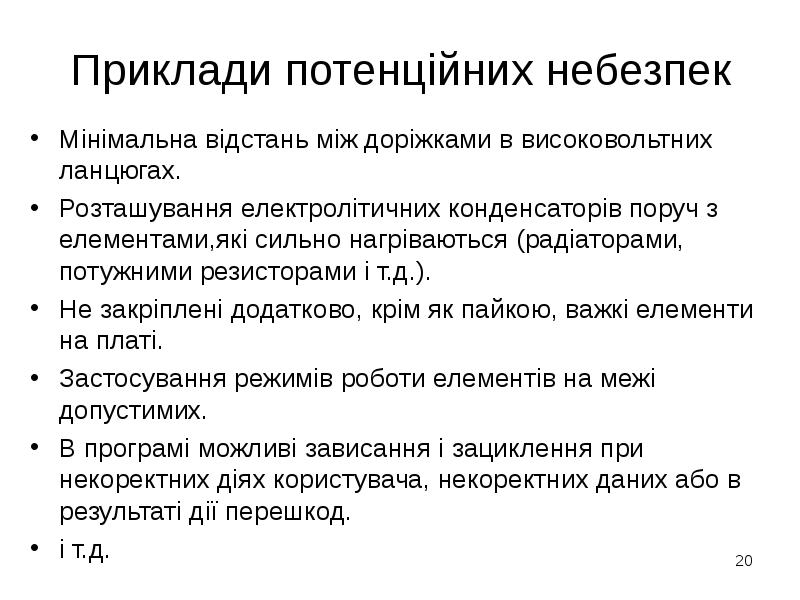

Слайд 20

Описание слайда:

Приклади потенційних небезпек Мінімальна відстань між доріжками в високовольтних ланцюгах. Розташування електролітичних конденсаторів поруч з елементами,які сильно нагріваються (радіаторами, потужними резисторами і т.д.). Не закріплені додатково, крім як пайкою, важкі елементи на платі. Застосування режимів роботи елементів на межі допустимих. В програмі можливі зависання і зациклення при некоректних діях користувача, некоректних даних або в результаті дії перешкод. і т.д.

Слайд 21

Описание слайда:

Обладнання для ремонту

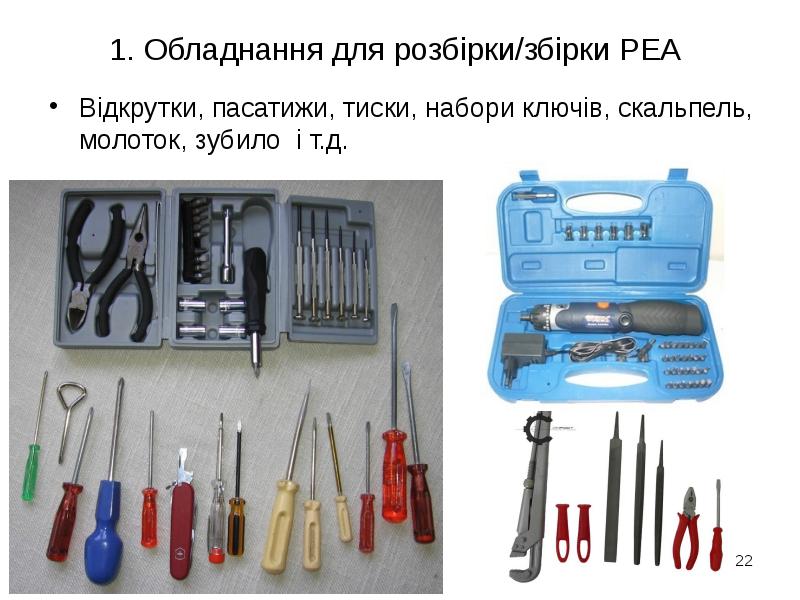

Слайд 22

Описание слайда:

1. Обладнання для розбірки/збірки РЕА Відкрутки, пасатижи, тиски, набори ключів, скальпель, молоток, зубило і т.д.

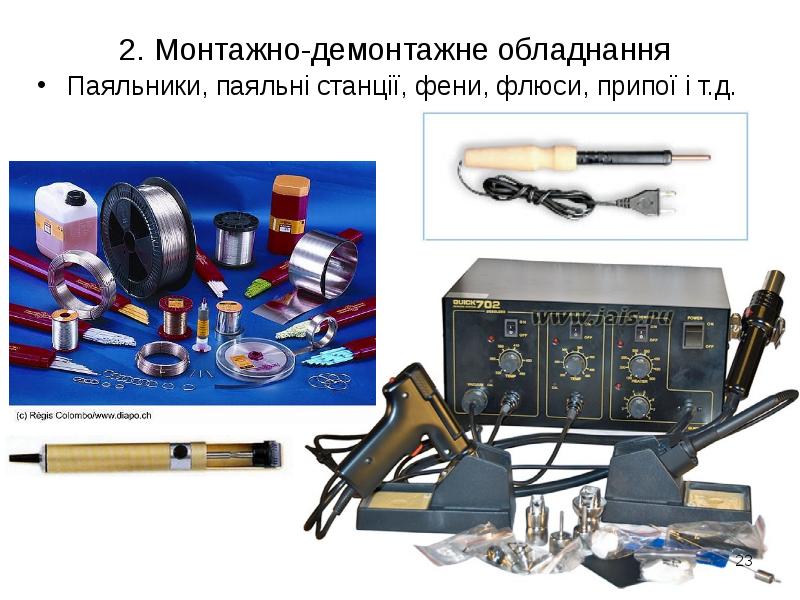

Слайд 23

Описание слайда:

2. Монтажно-демонтажне обладнання Паяльники, паяльні станції, фени, флюси, припої і т.д.

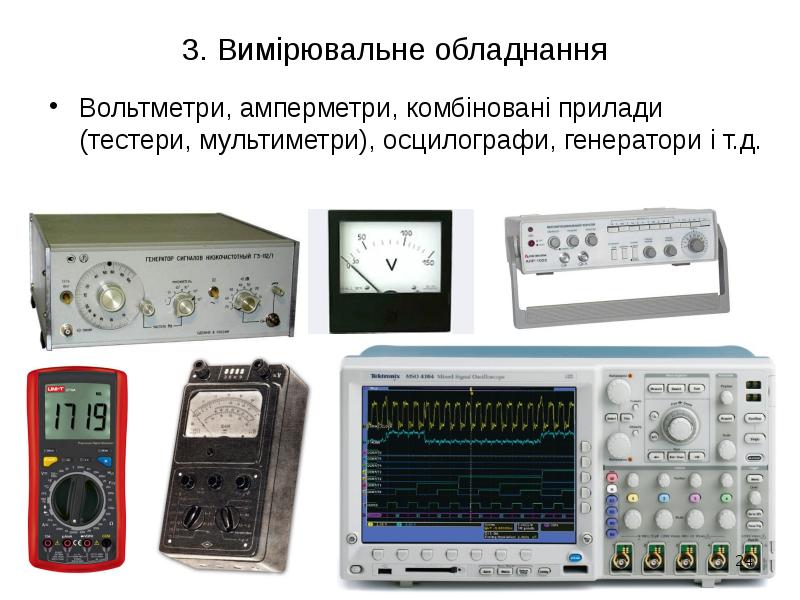

Слайд 24

Описание слайда:

3. Вимірювальне обладнання Вольтметри, амперметри, комбіновані прилади (тестери, мультиметри), осцилографи, генератори і т.д.

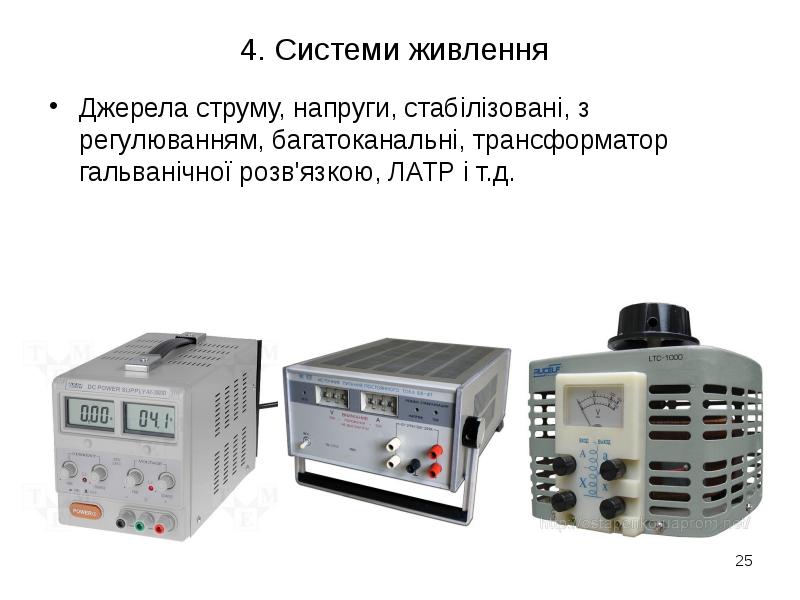

Слайд 25

Описание слайда:

4. Системи живлення Джерела струму, напруги, стабілізовані, з регулюванням, багатоканальні, трансформатор гальванічної розв'язкою, ЛАТР і т.д.

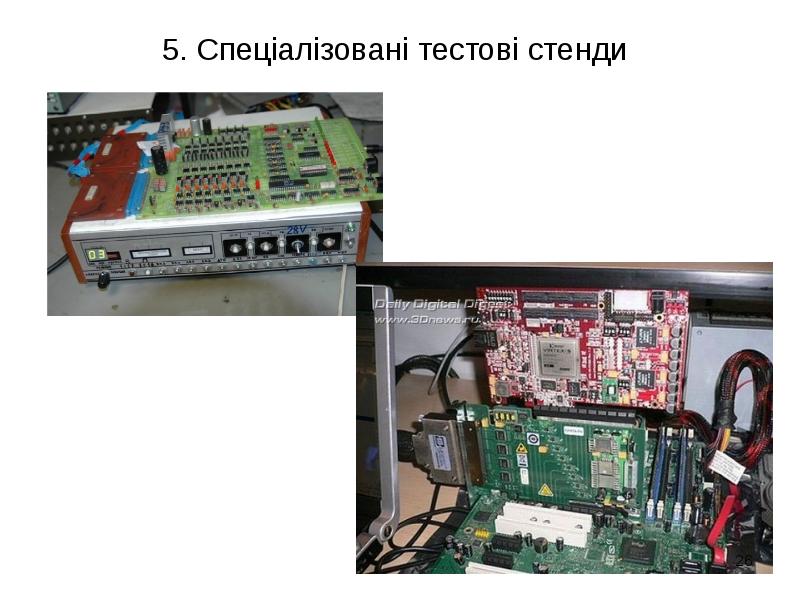

Слайд 26

Описание слайда:

5. Спеціалізовані тестові стенди

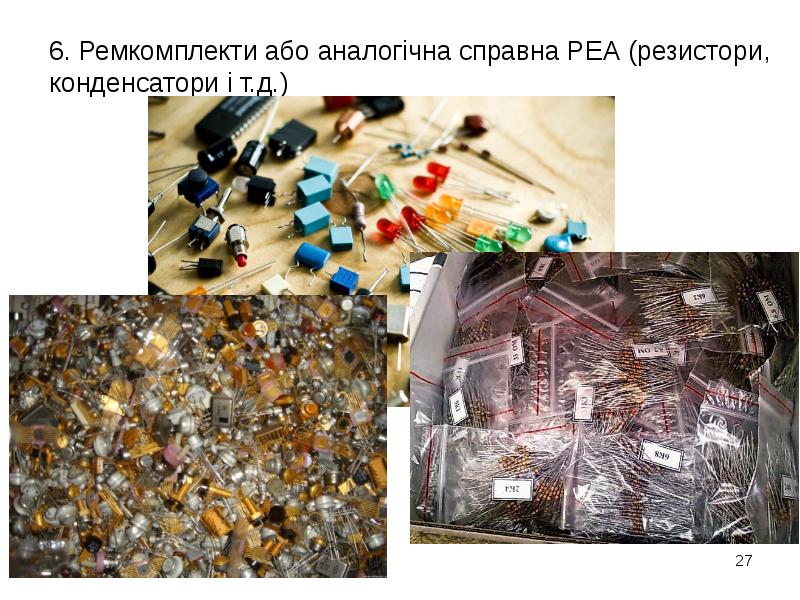

Слайд 27

Описание слайда:

6. Ремкомплекти або аналогічна справна РЕА (резистори, конденсатори і т.д.) 6. Ремкомплекти або аналогічна справна РЕА (резистори, конденсатори і т.д.)
